项目概述

即时通讯自1998年面世以来，极大的方便了人们的通信，特别是近几年的迅速发展，不管在PC端软件还是作为手机等移动端软件的热度，即时通讯软件一直是居高不下，甚至是常年霸占软件排行榜的榜首。得益于Web技术的迅速发展，网页即使通信系统应用也日益渐增，网页即使通信不同于聊天软件，它不需要客户端，直接在浏览器即可运行。

由于传统的网页聊天室采用Ajax短轮询通信技术，这种技术需要定时不断向服务端发送请求才能都得到更新的信息，而每次请求的请求头包含很少的信息却需要很长的时间去处理，这就导致了信息不及时，占用网络带宽和浪费服务器资源等问题。

本项目为了更好的结局传统的这些在线聊天室的问题，采用基与HTML5的WebSocket协议，结合Node.js来设计一个Web即使通信系统。使用WebSocket协议可以更好的实现客户端和服务端的双向通信，而相比较传统的实现方式延迟更低，性能更好。Node.js的优点是适用于高并发的场景，且适用于事实数据交互应用，用来搭建即时通讯系统的服务端是最好的选择。

需求分析

本系统主要包含以下功能：

用户端的主要功能：用户登录，用户列表，私聊，图片传输，文件传输

服务端主要功能：建立连接，断开连接，监听用户请求

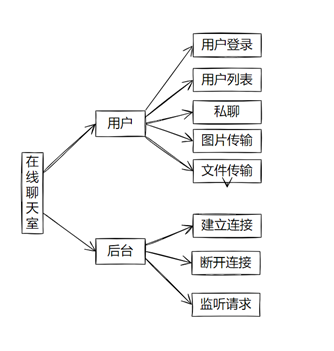

系统功能模块如下图：

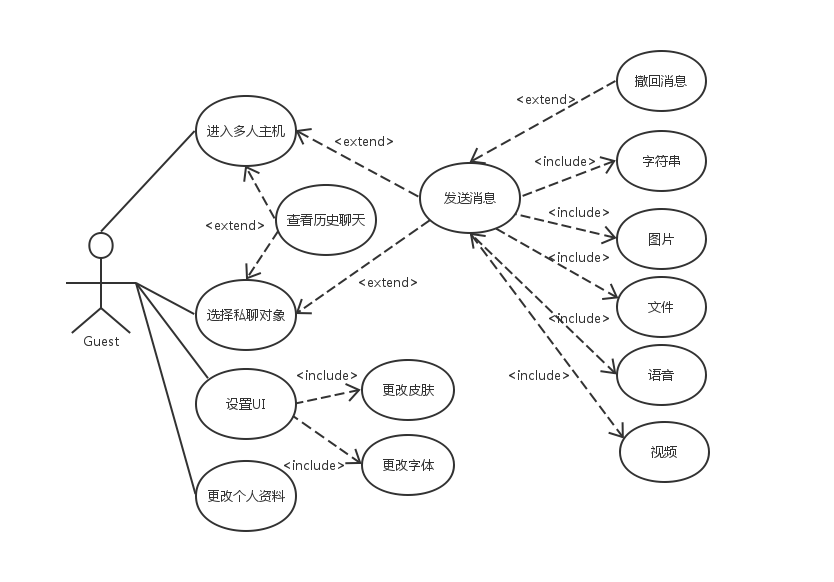

用例图：



概要设计：

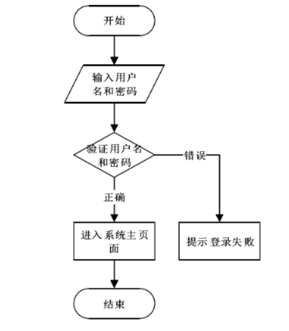

1.用户登录流程图

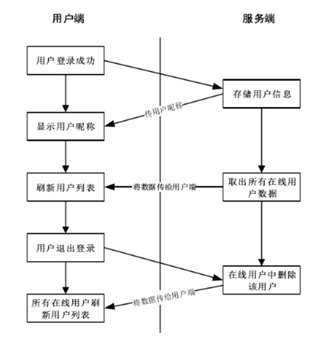

2.用户列表流程图

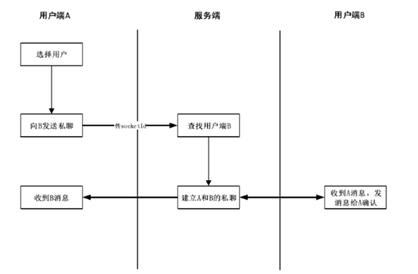

3.私聊流程图

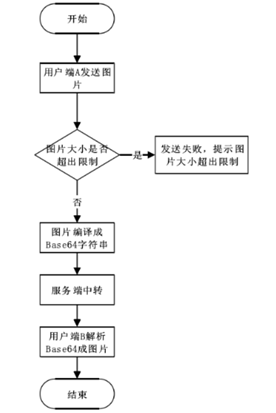

4.图片传输流程图

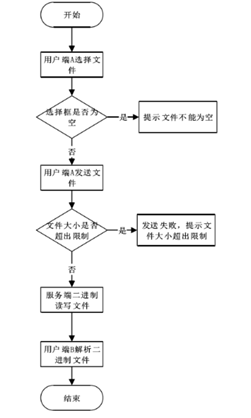

5.文件传输流程图





类图：



数据库设计

用户表

字段名	类型	描述
Accounter	varchar	登录账号
Passwd	varchar	用户名
Name	varchar	昵称
Sex	varchar	性别
Age	varchar	年纪
Avatar_url	varchar	头像连接
Friengds	Varchar	好友账号



文件表

字段名	类型	描述
File_id	Varchar	文件描述符
File_lx	Int	文件类型 1-文件 2-图片 3-语言 4-视频
File_url	varchar	文件连接地址
File_size	int	文件大小（格式M）



 聊天记录表

字段名	类型	描述
From	Varchar	发件人
To	Varchar	收件人
Time	Data	发送时间
Tex	Varchar	文本内容
File_id	varchar	包含文件的描述符

设计模式

由于该项目由前端为vue.js开发的，故使用了vue.js的MVVM模型。

MVVM模型

MVVM是Model-View-ViewModel的缩写，它是一种基于前端开发的架构模式，其核心是提供对View和ViewModel的双向数据绑定，这使得ViewModel的状态改变可以自动传递给View，即所谓的数据双向绑定。

Vue.js 可以说是MVVM 架构的最佳实践，专注于 MVVM 中的 ViewModel，不仅做到了数据双向绑定，而且也是一款相对来比较轻量级的JS 库，API 简洁，很容易上手。Vue.js 是采用 Object.defineProperty 的 getter 和 setter，并结合观察者模式来实现数据绑定的。当把一个普通 Javascript 对象传给 Vue 实例来作为它的 data 选项时，Vue 将遍历它的属性，用 Object.defineProperty 将它们转为 getter/setter。用户看不到 getter/setter，但是在内部它们让 Vue 追踪依赖，在属性被访问和修改时通知变化。

Observer 数据监听器：能够对数据对象的所有属性进行监听，如有变动可拿到最新值并通知订阅者，内部采用Object.defineProperty的getter和setter来实现。

Compile 指令解析器：它的作用对每个元素节点的指令进行扫描和解析，根据指令模板替换数据，以及绑定相应的更新函数。

Watcher 订阅者：作为连接 Observer 和 Compile 的桥梁，能够订阅并收到每个属性变动的通知，执行指令绑定的相应回调函数。

Dep 消息订阅器：内部维护了一个数组，用来收集订阅者（Watcher），数据变动触发notify 函数，再调用订阅者的 update 方法。



从图中可以看出，当执行 new Vue() 时，Vue 就进入了初始化阶段，一方面Vue 会遍历 data 选项中的属性，并用 Object.defineProperty 将它们转为 getter/setter，实现数据变化监听功能；另一方面，Vue 的指令编译器Compile 对元素节点的指令进行扫描和解析，初始化视图，并订阅Watcher 来更新视图， 此时Wather 会将自己添加到消息订阅器中(Dep),初始化完毕。



当数据发生变化时，Observer 中的 setter 方法被触发，setter 会立即调用Dep.notify()，Dep 开始遍历所有的订阅者，并调用订阅者的 update 方法，订阅者收到通知后对视图进行相应的更新。

项目演示

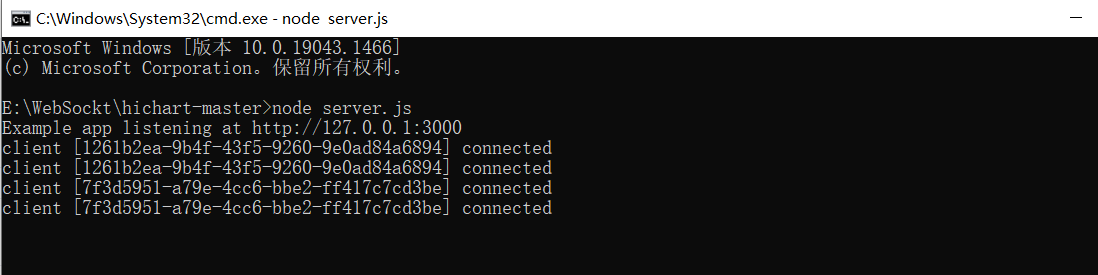

首先启动项目：

分别在两个浏览器打开打开http://127.0.0.1：3000即进入项目聊天室

源码分析

serve.js文件：

var express = require('express');

var fs = require('fs');

var app = express();

var WebSocket = require('ws');

var WebSocketServer = WebSocket.Server,

wss = new WebSocketServer({ port: 8181, host: '127.0.0.1'});

//wss = new WebSocket("ws://192.168.13.77:8181");



var uuid = require('node-uuid');

var clients = [];



// 定义模板引擎

app.engine('html', function (filePath, options, callback) {

    fs.readFile(filePath, function (err, content) {

        if (err) return callback(new Error(err));



        var rendered = content.toString().replace('#title#', '<title>'+ options.title +'</title>');

        return callback(null, rendered);

    })

});



// 指定视图所在的位置

app.set('views', './views');

// 注册模板引擎

app.set('view engine', 'html');



app.use(express.static('./asset'));



app.get('/', function (req, res) {

    res.render('index', { title: '聊天室'});

})



var server = app.listen(3000, '127.0.0.1', function () {

    var host = server.address().address;

    var port = server.address().port;

    console.log('Example app listening at http://%s:%s', host, port);

});



function wsSend(type, client_uuid, nickname, message) {

    for (var i = 0; i < clients.length; i++) {

        var clientSocket = clients[i].ws;

        if (clientSocket.readyState === WebSocket.OPEN) {

            clientSocket.send(JSON.stringify({

                "type": type,

                "id": client_uuid,

                "nickname": nickname,

                "message": message

            }));

        }

    }

}

var clientIndex = 1;

wss.on('connection', function(ws) {

    var client_uuid = uuid.v4();

    var nickname = "游客" + clientIndex;

    clientIndex += 1;



    clients.push({ "id": client_uuid, "ws": ws, "nickname": nickname });

    console.log('client [%s] connected', client_uuid);

    var connect_message = nickname + " 加入聊天室";



    wsSend("notification", client_uuid, nickname, connect_message);

    console.log('client [%s] connected', client_uuid);

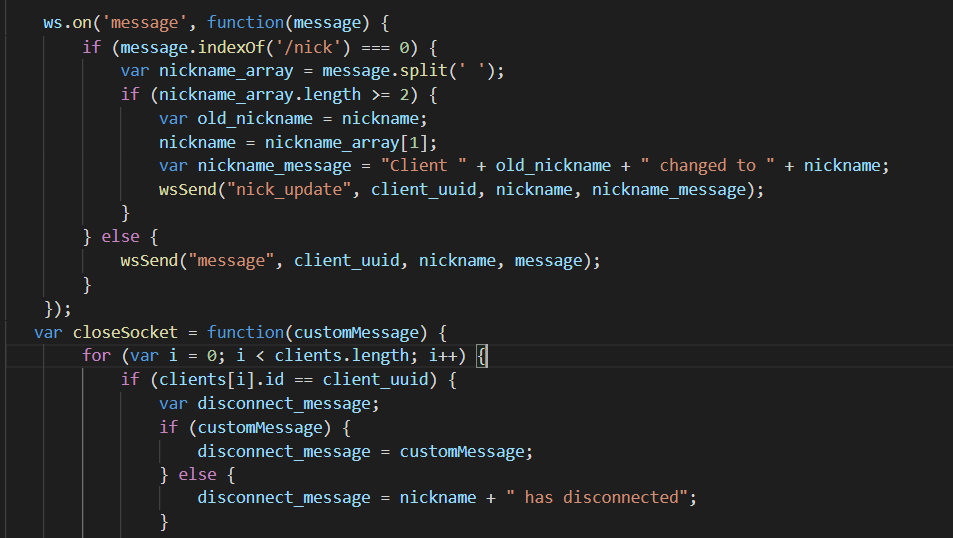

    ws.on('message', function(message) {

        if (message.indexOf('/nick') === 0) {

            var nickname_array = message.split(' ');

            if (nickname_array.length >= 2) {

                var old_nickname = nickname;

                nickname = nickname_array[1];

                var nickname_message = "Client " + old_nickname + " changed to " + nickname;

                wsSend("nick_update", client_uuid, nickname, nickname_message);

            }

        } else {

            wsSend("message", client_uuid, nickname, message);

        }

    });

   var closeSocket = function(customMessage) {

        for (var i = 0; i < clients.length; i++) {

            if (clients[i].id == client_uuid) {

                var disconnect_message;

                if (customMessage) {

                    disconnect_message = customMessage;

                } else {

                    disconnect_message = nickname + " has disconnected";

                }

                wsSend("notification", client_uuid, nickname, disconnect_message);

                clients.splice(i, 1);

            }

        }

    };

    ws.on('close', function () {

        closeSocket();

    });

    process.on('SIGINT', function () {

        console.log("Closing things");

        closeSocket('Server has disconnected');

        process.exit();

    });

});

此文件代码为项目的总配置文件，规定了路由，地址，socket通信接口等。

不同的浏览器设备会根据登录时间不同，默认给用户注册唯一的用户名：

使用Socket进行网络通信，互发信息：

学号：NP+314（LRY）
