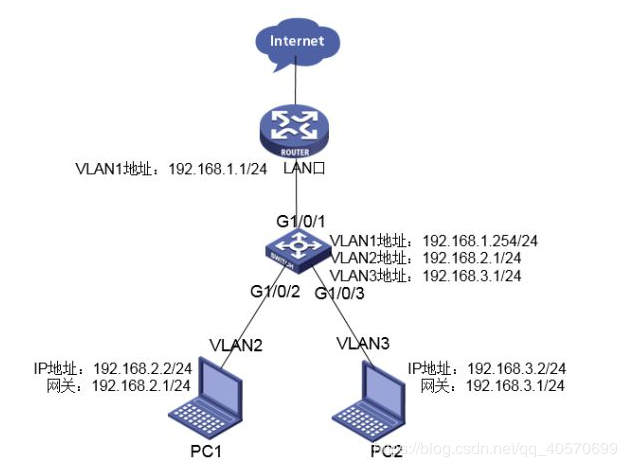

一、在HCNA-HNTD教材中的vlan间路由设置在模拟器中设置后,直接ping通,说明测试成功

主要有:

  1. 交换机各vlan接口设置ip

    vlan batch 2 to 3

    int vlanif 2

    ip add 172.16.18.254 24

  2. 接入设备端口模式改为access,并归属到相应的vlan

    int g0/0/1

    port link-type access

    port default vlan 2


    int g0/0/2

    port link-type access

    port default vlan 3


完成之后在客户端测试ping通正常


二、对三层交换机的dhcp server 分配到各vlan,刚开始有点搞不懂,怎么把建好的地址池分配给各个vlan。其实根本对不用做,交换机会自动识别各lan的地址池网段,然后适用给自己,真聪明。。。

主要如下步骤:

  1. 启用dhcp功能

    DHCP ENABLE

  2. 进入vlanif 端口,启用global(这个不启用,好像不能配置)

    int vlanif 2

    dhcp select global

    int vlanif 3

    dhcp seletc global

  3. 建dhcp地址池

    ip pool dhcpvlan2

    network 172.16.18.0 mask 24//设置分配的网络段

    gateway-list 172.16.18.254//设置网关

    excluded-ip-address 172.16.18.1 172.16.18.50//排除分配的ip地址段,特殊用途

    ip pool dhcpvlan3

    network 172.16.19.0 mask 24

    gateway-list 172.16.19.254

    excluded-ip-address 172.16.19.1 172.16.19.50//排除分配的ip地址段,特殊用途




在模拟器上测试通过,可以获取ip地址
