    0 前言

    本文是科学计算与MATLAB语言的专题四的第5小节总结笔记,并结合了自己一点的理解,看完本文,可以轻松利用MATLAB相关函数,画出漂亮的三维曲面。

    1 平面网格数据的生成

    在画三维曲面之前,需要将三维曲面对应的平面坐标存储起来,怎么存储呢?很简单有两种方法。
    用矩阵X、Y分别存储每一个小矩形顶点的x坐标与y坐标,矩阵X、Y就是该矩形区域的xy平面网格坐标矩阵。
    例如,在X-Y坐标平面生成一个由(2,6),(3,8)围成的网格坐标。
    在MATLAB中,产生平面区域内的网格坐标矩阵有两种方法。
    利用矩阵运算生成

    x=2:6;
    y=(3:8)';
    X=ones(size(y))*x;
    Y=y*ones(size(x));


    X和Y相同位置上的元素,如X32X_{32}Y32Y_{32}是区域的第3行第2列网格点的坐标(3,5)。
    利用meshgrid函数生成
    这种方法是我们需要的!简洁,明了!

    [X,Y]=meshgrid(x,y);
    其中
    参数x、y为向量,存储网格点坐标的X、Y为矩阵。

    x=2:1:6;
    y=(3:1:8)';
    [X,Y]=meshgrid(x,y);


    第3行命令生成的网格坐标矩阵X、Y与第一种得到的相同。
    若根据每一个网格点上的x、y坐标求函数值z,则得到函数值矩阵Z。矩阵X、Y、Z中的各个列向量,对应于一条曲线数据点的坐标。
    例1 绘制空间曲线。
    plot3.7

    x = 2:6;
    y = (3:8)';
    [X, Y] = meshgrid(x, y);
    Z = randn(size(X));
    plot3(X,Y,Z)
    grid on;


    2 绘制三维曲面的函数

    2.1 mesh函数和surf函数的一般召唤方式

    mesh(x,y,z,c)
    surf(x,y,z,c)
    其中
    x、y是网格坐标矩阵
    z是网格点上的高度矩阵
    c用于指定在不同高度下的曲面颜色
    c省略时,颜色的设定正比于图形的高度。
    例2 绘制三维曲面图z=xex2y2z=xe^{-x^2-y^2}
    plot3.8

    t = -2:0.2:2;
    [X, Y] = meshgrid(t);
    Z = X .* exp(-X.^2 - Y.^2);
    subplot(1,3,1)
    mesh(X,Y,Z);
    subplot(1,3,2)
    surf(X,Y,Z);
    subplot(1,3,3)
    plot3(X,Y,Z);
    grid on


    2.2 其他召唤方式

    mesh(z,c)
    surf(z,c)
    当x、y省略时,z矩阵的第2维下标当作x轴坐标,z矩阵的第1维下标当作y轴坐标。

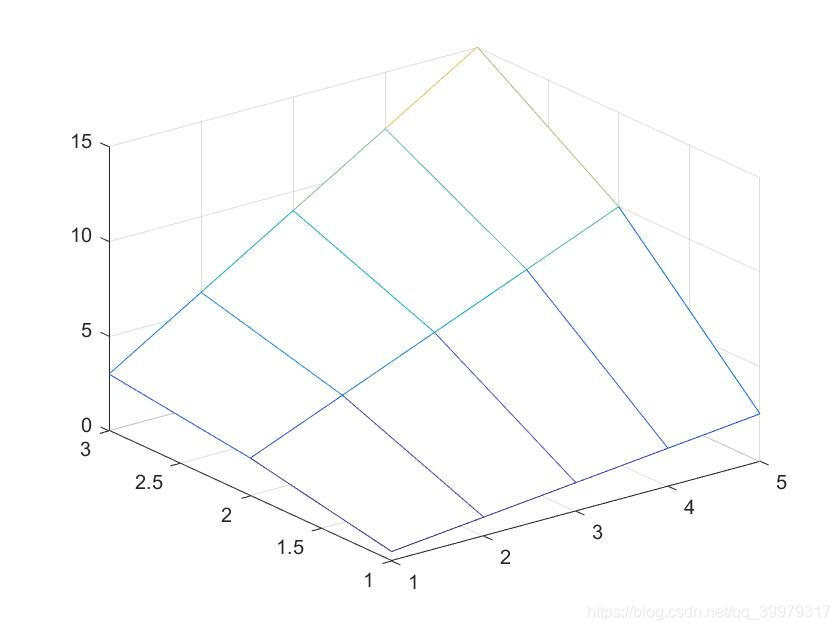

    例如,绘制一个曲面。
    plot3.9

    t=1:5;
    z=[0.5*t;2*t;3*t];
    mesh(z);


    注意:z是一个为3行5列的矩阵,因此X轴坐标为1、2 、3 、4、5,Y轴坐标为1、2、3.

    2.3 mesh、surf函数的亲戚朋友

    函数名称 函数说明
    meshc 等高线三维网格曲面
    meshz 底座三维网格曲面
    surfc 等高线曲面
    surfl 光照效果曲面

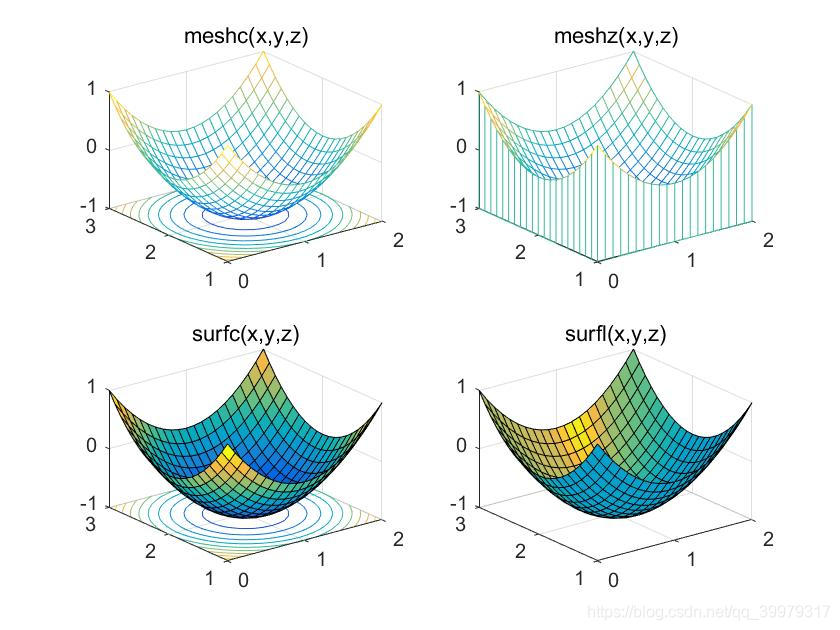

    例3 用4种方式绘制函数z=(x1)2+(y2)21z=(x−1)^2+(y−2)^2−1的曲面图。其中,x[0,2]y[1,3]x∈[0,2],y∈[1,3]。
    plot3.10

    [x,y]=meshgrid(0:0.1:2,1:0.1:3);
    z=(x-1).^2+(y-2).^2-1;
    subplot(2,2,1);
    meshc(x,y,z);title('meshc(x,y,z)')
    subplot(2,2,2);
    meshz(x,y,z);title('meshz(x,y,z)')
    subplot(2,2,3);
    surfc(x,y,z);title('surfc(x,y,z)')
    subplot(2,2,4);
    surfl(x,y,z); title('surfl(x,y,z)')


    3.标准三维曲面

    3.1 sphere函数-画个球

    [x,y,z]=sphere(n)
    产生3个(n+1)阶的方阵,采用这3个矩阵可以绘制出圆心位于原点、半径为1的单位球体。

    3.2 cylinder函数

    [x,y,z]=cylinder(R,n)
    其中,参数R是一个向量,存放柱面各个等间隔高度上的半径,n表示在圆柱圆周上有n个间隔点,默认有20个间隔点。

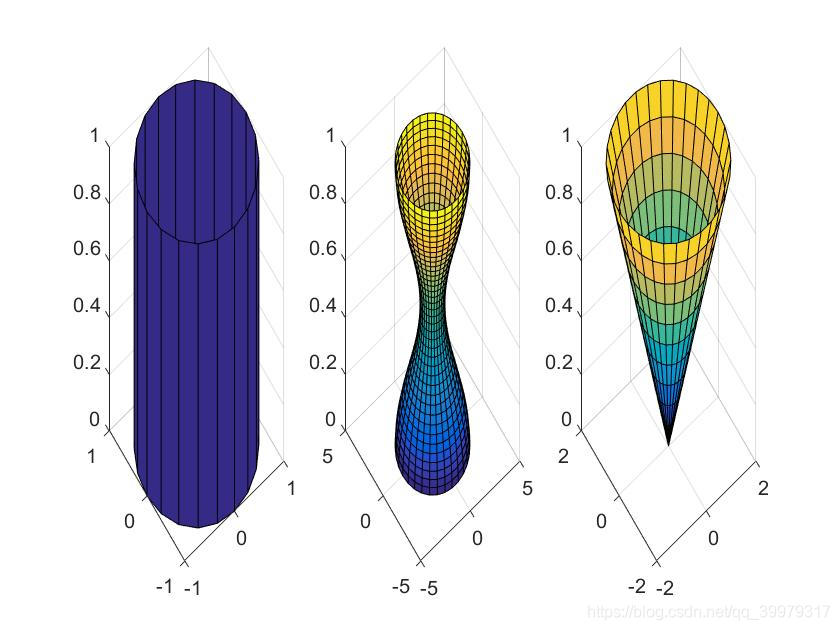

    例4 用cylinder函数分别绘制柱面、花瓶和圆锥面。
    plot3.11

    subplot(1,3,1);
    [x,y,z]=cylinder;
    surf(x,y,z);
    subplot(1,3,2);
    t=linspace(0,2*pi,40);
    [x,y,z]= cylinder(2+cos(t),30);
    surf(x,y,z);
    subplot(1,3,3);
    [x,y,z]= cylinder(0:0.2:2,30);
    surf(x,y,z);

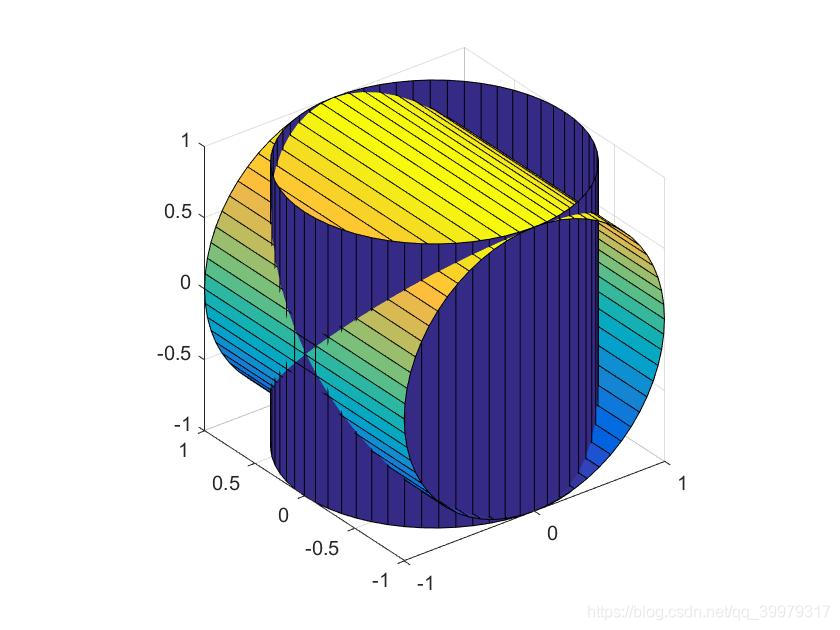

    例5 用cylinder函数绘制两个相互垂直且直径相等的圆柱面的相交图形。
    plot3.11-12

    [x,y,z]= cylinder(1,60);
    z=[-1*z(2,:);z(2,:)];
    surf(x,y,z)
    hold on
    surf(y,z,x)
    axis equal


    3.3 peaks 函数-峰值曲面图

    peaks函数的召唤方式:
    peaks(n)返回一个 n×n 矩阵
    peaks(V)返回一个 n×n 矩阵,其中 n = length(V)
    peaks(x,y)在给定的 X 和 Y(必须大小相同)处计算 peaks 并返回大小相同的矩阵
    peaks
    具体使用方式参考官方文档

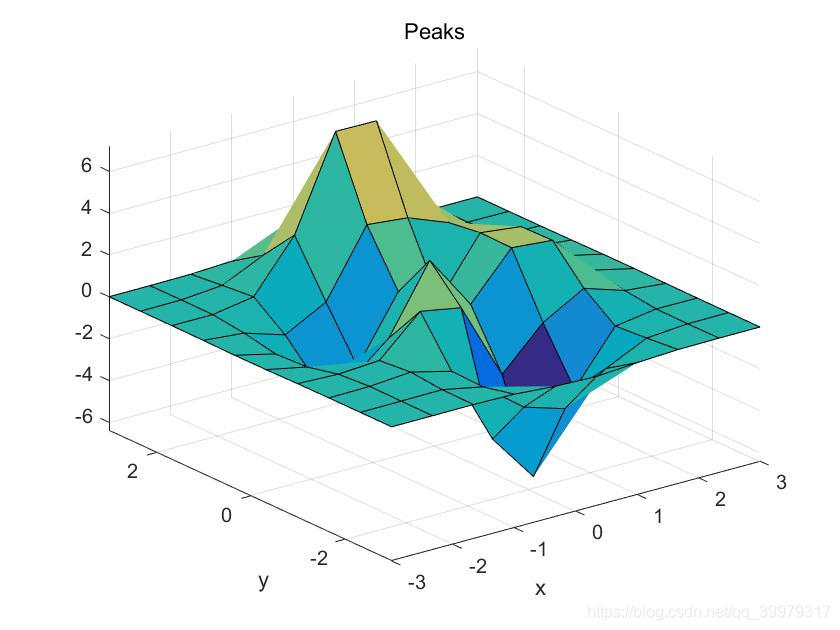

    多峰函数:z=3(1x)2e(x2)(y+1)210(x5x3y5)e(x2y2)13e(x+1)2y2z = 3(1-x)^2e^{-(x^2) - (y+1)^2 }-10(\frac{x}{5} - x^3 - y^5)e^{(-x^2-y^2})-\frac{1}{3}e^{-(x+1)^2 - y^2}
    plot3.12

    [x,y]=peaks(10);
    z =  3*(1-x).^2.*exp(-(x.^2) - (y+1).^2) ...
       - 10*(x/5 - x.^3 - y.^5).*exp(-x.^2-y.^2) ...
       - 1/3*exp(-(x+1).^2 - y.^2) ;
    surf(z)


    也可以通过以下命令绘制出此图。

    figure
    peaks(10)


    plot3.13
    是不是一样?好像不是,坐标轴间隔、标注不一样呀,哈哈哈。目前我也不知道这个函数有啥用,不过好像很厉害的亚子!

    3.4 fmesh函数和fsurf函数-三个方程 两个自变量

    如果一个图形由三个参数方程决定,有两个自变量,那么可以使用fmesh函数和fsurf函数。
    fmesh(funx,funy,funz,uvlims)
    fsurf(funx,funy,funz,uvlims)
    其中,funx、funy、funz代表定义曲面x、y、z坐标的函数,通常采用函数句柄的形式。
    uwlims为funx、funy和funz的自变量的取值范围,用4元向量(umin,umax,vmin,vmaxd描述,默认为[-5,5,-5,5]。
    例6 绘制螺旋曲面{x=usinvy=ucosv,(5u5,5v2)z=v\left\{ \begin{aligned} x&=usinv\\ y&=-ucosv,(-5 \leq u\leq5,-5\leq v\leq2)\\ z&=v \end{aligned}\right.

    funx = @(u,v) u.*sin(v);
    funy = @(u,v) -u.*cos(v);
    funz = @(u,v) v;
    fsurf(funx,funy,funz,[-5 5 -5 -2])%画出下半部分
    hold on
    fmesh(funx,funy,funz,[-5 5 -2 2])%画出上半部分
    hold off


    4 结语

    您是否学会了呢?如果本文对您有帮助,可以点个赞哈,如有错误疑问,请您指出哈。
