  • 排他网关

    2021-01-09 11:30:15
    排他网关只会选择一个为true的分支执行。(即使有两个分支条件都为 true,排他网关也会只选择一条分支去执行) xml文件 <?xml version="1.0" encoding="UTF-8"?> <definitions xmlns=...

    当流程执行到这个网关,所有分支都会判断条件是否为true,如果为 true 则执行该分支。排他网关只会选择一个为 true 的分支执行。(即使有两个分支条件都为 true,排他网关也会只选择一条分支去执行)

    xml文件

    <?xml version="1.0" encoding="UTF-8"?>
    <definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
      xmlns:activiti="http://activiti.org/bpmn" targetNamespace="Examples"
      xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
      xsi:schemaLocation="http://www.omg.org/spec/BPMN/20100524/MODEL
                 http://www.omg.org/spec/BPMN/2.0/20100501/BPMN20.xsd">

      <process id="exclusiveTask" name="排他网关">
        <startEvent id="leave" name="排他网关"/>
        <sequenceFlow sourceRef="leave" targetRef="exclusiveGateway1"/>
        <exclusiveGateway id="exclusiveGateway1" name="Exclusive Gateway"/>
        <userTask id="userTask1" name="精英"/>
        <userTask id="userTask2" name="优秀"/>
        <userTask id="userTask3" name="普通"/>
        <sequenceFlow id="flow2" sourceRef="exclusiveGateway1"  targetRef="userTask1">
          <conditionExpression xsi:type="tFormalExpression">
            <![CDATA[${score >= 90}]]>
          </conditionExpression>
        </sequenceFlow>
        <sequenceFlow id="flow3" sourceRef="exclusiveGateway1" targetRef="userTask2">
          <conditionExpression xsi:type="tFormalExpression">
            <![CDATA[${score >= 75 && score < 90}]]>
          </conditionExpression>
        </sequenceFlow>
        <sequenceFlow id="flow4" sourceRef="exclusiveGateway1" targetRef="userTask3">
          <conditionExpression xsi:type="tFormalExpression">
            <![CDATA[${score < 75}]]>
          </conditionExpression>
        </sequenceFlow>
        <!-- 默认数据流 -->
        <sequenceFlow id="flow5" sourceRef="exclusiveGateway1" targetRef="userTask1"/>


        <sequenceFlow id="flow6" sourceRef="userTask1" targetRef="processEnd"/>
        <sequenceFlow id="flow7" sourceRef="userTask2" targetRef="processEnd"/>
        <sequenceFlow id="flow8" sourceRef="userTask3" targetRef="processEnd"/>
        <endEvent id="processEnd" />
      </process>

    </definitions>

    代码:

    package com.lala.gateway;

    import common.ProcessEngineUtil;
    import java.util.HashMap;
    import java.util.List;
    import java.util.Map;
    import org.activiti.engine.ProcessEngine;
    import org.activiti.engine.runtime.ProcessInstance;
    import org.activiti.engine.task.Task;

    public class Exclusive {
        public static void main(String[] args) {
            ProcessEngineUtil processEngineUtil = new ProcessEngineUtil("exclusibe.bpmn20.xml");
            ProcessEngine processEngine = processEngineUtil.getProcessEngine();

            Map<String, Object> variables = new HashMap<>();
            variables.put("key1", "3");
            variables.put("score", "74");
            ProcessInstance processInstance = processEngine.getRuntimeService().startProcessInstanceByKey("exclusiveTask", variables);


            List<Task> tasks = processEngine.getTaskService().createTaskQuery().list();
            for (Task task : tasks) {
                System.out.println("task.name = {}" + task.getName());
                processEngine.getTaskService().complete(task.getId());
            }
            processEngineUtil.draw(processInstance);
        }
    }


    流程图:





    展开全文
  • 排他网关 并行网关

    排他网关
    排他网关

    /**
     * 排他网关
     * @param id  排他网关id
     * @return
     */
    protected static ExclusiveGateway createExclusiveGateway(String id) {
        ExclusiveGateway exclusiveGateway = new ExclusiveGateway();
        exclusiveGateway.setId(id);
        return exclusiveGateway;
    }


    并行网关
    并行网关

        /**
         * 并行网关
         * @param id  并行网关id
         * @return
         */
        protected static ParallelGateway createParallelGateway(String id) {
            ParallelGateway parallelGateway = new ParallelGateway();
            parallelGateway.setId(id);
            return parallelGateway;
        }

    展开全文
  • 什么是排他网关? 排他网关(也叫异或(XOR)网关,或叫基于数据的排他网关),用于在流程中实现决策,当流程执行到这个网关,所有分支都会判断条件是否为true,如果为true则执行该分支 注意:排他网关只会选择一个为true的分支...

    什么是排他网关?

    排他网关(也叫异或(XOR)网关,或叫基于数据的排他网关),用于在流程中实现决策,当流程执行到这个网关,所有分支都会判断条件是否为true,如果为true则执行该分支

    注意:排他网关只会选择一个为true的分支执行.(即使有两个分支条件都为true,排他网关也会只选择一条分支去执行)

    为什么要用排他网关?

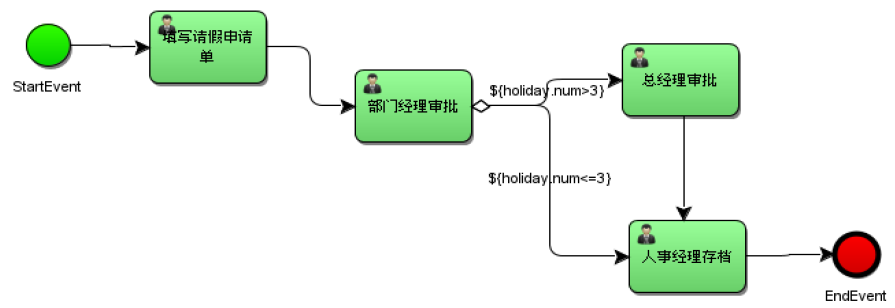

    不用排他网关也能实现分支

     在连线的condition条件上设置分支条件

    缺点:

    如果条件都不满足,不使用排他网关,流程就结束了(异常结束)

    如果使用排他网关决定分支的走向

     如果从网关出去的线所有条件都不满足则系统抛出异常

    org.activiti.engine.ActivitiException: No outgoing sequence flow of the exclusive gateway 'exclusivegateway1' could be selected for continuing the process
    at org.activiti.engine.impl.bpmn.behavior.ExclusiveGatewayActivityBehavior.leave(ExclusiveGatewayActivityBehavior.java:85)


    说明:经过排他网关必须要有一条且只有一条分支走.

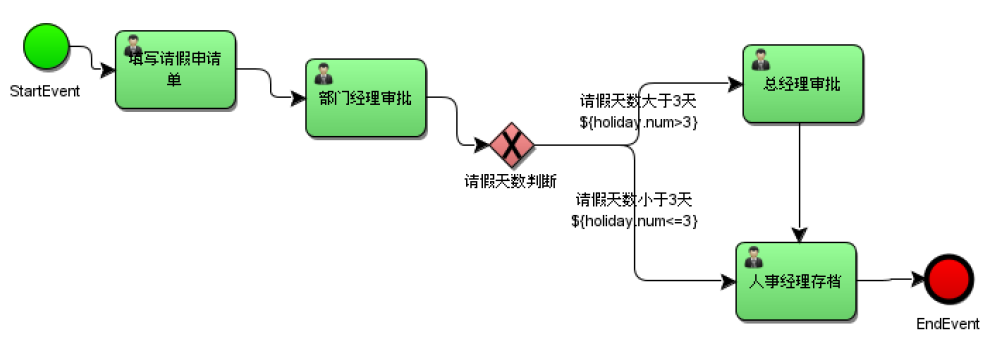

    画图:

    其他的都一样就是添加了一个排他网关

     部署->启动->提交任务

    package com.itheima.test;

    import com.itheima.activiti.pojo.Holiday;
    import org.activiti.engine.*;
    import org.activiti.engine.repository.Deployment;
    import org.activiti.engine.runtime.ProcessInstance;
    import org.activiti.engine.task.Task;
    import org.junit.Before;
    import org.junit.Test;

    import java.util.HashMap;
    import java.util.Map;

    /**
     * 网关测试
     */
    public class ActivitiGatewayTest {

        ProcessEngine defaultProcessEngine;

        @Before
        public void init() {
            defaultProcessEngine = ProcessEngines.getDefaultProcessEngine();
        }

        /**
         * 部署流程定义
         */
        @Test
        public void deployment(){
            RepositoryService repositoryService = defaultProcessEngine.getRepositoryService();

            Deployment deploy = repositoryService.createDeployment()
                    .addClasspathResource("pic/gateway/holidayGateway1.bpmn")
                    .addClasspathResource("pic/gateway/holidayGateway1.png")
                    .name("请假流程")
                    .deploy();

            System.out.println(deploy);
        }

        /**
         * 启动流程实例
         */
        @Test
        public void startProcessInstance(){

            RuntimeService runtimeService = defaultProcessEngine.getRuntimeService();

            Map<String,Object> map = new HashMap<>();

            Holiday holiday = new Holiday();
            holiday.setNum(5F);

            map.put("holiday",holiday);

            ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("myProcess_1", map);

            System.out.println(processInstance);

        }

        /**
         * 提交任务
         */
        @Test
        public void completTask(){
            String assignee = "lisi";
            Task task = querySingResultByAssignee(assignee);
            TaskService taskService = defaultProcessEngine.getTaskService();
            taskService.complete(task.getId());
        }

        /**
         * 查询用户唯一任务
         * @param assignee
         * @return
         */
        public Task querySingResultByAssignee(String assignee){
            TaskService taskService = defaultProcessEngine.getTaskService();
            return taskService.createTaskQuery().processDefinitionKey("myProcess_1").taskAssignee(assignee).singleResult();
        }
    }

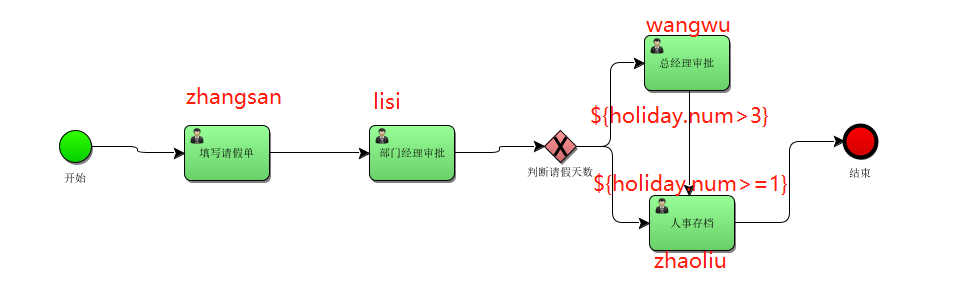

    提交完部门经理审批后因为两个判断都成立,于是走ID号小的流程,只会走一个

    当多个条件同时成立的时候,会选择ID最小的一个流程走,当条件都不成立的时候,排他网关也没招,只能报错

    作者:彼岸舞

    时间:2020\09\07

    内容关于:Activiti工作流

    本文来源于网络,只做技术分享,一概不负任何责任

    展开全文
  • 排他网关(也叫异或(XOR)网关,或更技术性的叫法 基于数据的排他网关), 用来在流程中实现决策。 当流程执行到这个网关,所有外出顺序流都会被处理一遍。 其中条件 解析为true的顺序流(或者没有设置条件,概念上...

    activiti工作流中我们经常用到的网关有两种:

    1. Exclusive Gateway 排他网关


    排他网关(也叫异或(XOR)网关,或更技术性的叫法 基于数据的排他网关), 用来在流程中实现决策。 当流程执行到这个网关,所有外出顺序流都会被处理一遍。 其中条件
    解析为true的顺序流(或者没有设置条件,概念上在顺序流上定义了一个'true') 会被选
    中,让流程继续运行。

    注意这里的外出顺序流 与 BPMN 2.0 通常的概念是不同的。通常情况下,所有条件结果> 为true的顺序流 都会被选中,以并行方式执行,但排他网关只会选择一条顺序流执行。
    就是说,虽然多个顺序流的条件结果为true, 那么XML中的第一个顺序流(也只有这一
    条)会被选中,并用来继续运行流程。 如果没有选中任何顺序流,会抛出一个异常

    排他网关定义非常直接,在xml里面就一句

    <exclusiveGateway id="exclusiveGw" name="Exclusive Gateway" />

    <sequenceFlow id="flow2" sourceRef="exclusiveGw" targetRef="theTask1">
      <conditionExpression xsi:type="tFormalExpression">${input == 1}</conditionExpression>
    </sequenceFlow>

    <sequenceFlow id="flow3" sourceRef="exclusiveGw" targetRef="theTask2">
      <conditionExpression xsi:type="tFormalExpression">${input == 2}</conditionExpression>
    </sequenceFlow>

    <sequenceFlow id="flow4" sourceRef="exclusiveGw" targetRef="theTask3">
      <conditionExpression xsi:type="tFormalExpression">${input == 3}</conditionExpression>
    </sequenceFlow>



    上图是使用activiti modeler在线设计时候的截图

    排他网关有点像java里面 if ... else if ... 每一个分支线上都要指定一个条件,可以有多条分支线,分支线的的变量需要在网关之前就设置到流程变量中。

    ** 举个栗子,可以在我上面图里面usertask这个节点添加一个执行监听器 **



    执行监听器代码

    @Service("taskFinishedLicenser")
    @Transactional(propagation = Propagation.NOT_SUPPORTED)
    public class TaskFinishedLicenser implements ExecutionListener {
        private static final long serialVersionUID = 2105979050046650949L;

        @Override
        public void notify(DelegateExecution execution){
            try{
                //set global flow varible
                execution.getEngineServices().getRuntimeService().setVariableLocal(execution.getProcessInstanceId(),"input",1);
            }catch(Exception e){
                execution.getEngineServices().getRuntimeService().setVariableLocal(execution.getProcessInstanceId(),"input",2);
                logger.error(e.getMessage());
            }
        }
    }


    设置了流程变量后,分支条件获取的时候就可以读取到变量了。

    2. Parallel Gateway 并行网关


    网关也可以表示流程中的并发情况。最简单的并发网关是 并行网关,它允许将流程分成
    多条分支,也可以把多条分支 汇聚到一起。
    并行网关的功能是基于进入和外出的顺序流的:

    • 分支: 并行后的所有外出顺序流,为每个顺序流都创建一个并发分支。
    • 汇聚: 所有到达并行网关,在此等待的进入分支, 直到所有进入顺序流的分支都到达以后, 流程就会通过汇聚网关。

    注意,如果同一个并行网关有多个进入和多个外出顺序流, 它就同时具有分支和汇聚功
    能。这时,网关会先汇聚所有进入的顺序流,然后再切分成多个并行分支。

    与其他网关的主要区别是,并行网关不会解析条件。 即使顺序流中定义了条件,也会被忽略。

    这里需要强调的是,** 并行网关一定是成对出现的,有分支也要有汇聚 **

    ** 一个分支执行完毕后,需要等待其他分支全部执行完流程才会走到下一个节点 **

    还有一个有意思的点是,流程开始执行后,点击流程监控发现,执行到并行网关中间的节点时,当前执行节点是显示在并行网关节点上,并不会显示到中间具体的一个节点,所以activiti是把两个并行节点间的所有任务节点,看作是一个事务。


    <startEvent id="theStart" />
    <sequenceFlow id="flow1" sourceRef="theStart" targetRef="fork" />

    <parallelGateway id="fork" />
    <sequenceFlow sourceRef="fork" targetRef="receivePayment" />
    <sequenceFlow sourceRef="fork" targetRef="shipOrder" />

    <userTask id="receivePayment" name="Receive Payment" />
    <sequenceFlow sourceRef="receivePayment" targetRef="join" />

    <userTask id="shipOrder" name="Ship Order" />
    <sequenceFlow sourceRef="shipOrder" targetRef="join" />

    <parallelGateway id="join" />
    <sequenceFlow sourceRef="join" targetRef="archiveOrder" />

    <userTask id="archiveOrder" name="Archive Order" />
    <sequenceFlow sourceRef="archiveOrder" targetRef="theEnd" />

    <endEvent id="theEnd" />



    作者:程序鱼
    链接:https://www.jianshu.com/p/51d9052c3799
    来源:简书
    简书著作权归作者所有,任何形式的转载都请联系作者获得授权并注明出处。

    展开全文
