  • 这个pxe-e55"错误表示pxe客户端已向端口4011上的代理dhcp服务器发送请求,但未收到答复。似乎只有在dhcp服务器上设置了dhcp类标识符选项#60,但同一台计算机上没有在端口4011上运行的代理dhcp服务时,才会出现此问题。 ...

    这个pxe-e55" 错误表示 pxe 客户端已向端口4011上的代理 dhcp 服务器发送请求, 但未收到答复。似乎只有在dhcp 服务器上设置了 dhcp 类标识符选项 #60, 但同一台计算机上没有在端口4011上运行的代理 dhcp 服务时,才会出现此问题。

    如果在不同的计算机上操作 dhcp 和代理 dhcp 服务, 请不要在 dhcp 配置中 #60 设置 dhcp 类标识符选项, 并让这两个服务在端口 67/udp上运行。

    如果在同一台计算机上操作 dhcp 和代理 dhcp 服务, 请在 dhcp 配置中 #60 设置 dhcp 类标识符选项。让 dhcp服务在端口67/udp 上运行, 并在端口 40111 udp 上运行代理 dhcp 服务。

    下面是一个有关这个问题的英文链接。

    https://kb.acronis.com/content/8358

    同时可以重新启动一下WDS服务。

    请确保您已检查这一点:

    创建仅针对 x64 bios 计算机的操作系统部署时, x64 启动映像和 x64 启动映像必须在所有 dp 上都可用。


    我的试验环境

    VMWARE,客户端与服务器都使用VMware8 (Nat)网络,关闭使用本地DHCP服务



    服务器win-2008:DHCP(192.168.1.1-100),DNS(www.feiquan.net),WDS服务器,域是feiquan.com(192.168.1.132)

    客户端配置好之后从PXE启动:提示错误:ProxyDhcp service did not reply to request on port 4011



     解决方法:

      If Windows Deployment Services and DHCP are running on the same computer, configuring Windows Deployment Services to not respond to any client computers will not work. This is because although Windows Deployment Services will not respond, DHCP will. You can try to work around this issue by disabling DHCP option 60 on the DHCP tab

       主要还是DHCP的配置错误,要添加60,67为boot\x64\wdsnbp.com,因为我的DHCP与WDS服务器是同一台电脑,然后要重启WDS服务器。

    服务器端:

    DHCP服务器配置

    DNS服务器:

    WDS服务器:



    如果上面修改过DHCP的60,67后,要重启,WDS服务器,DHCP服务器。这样客户端就会重新请求识别。如果不重启,即使你修改完配置后还是会一直提示上面的错误。我是直接重启电脑解决的。



    客户端:





    参考网址:

    WDS和DHCP配置说明  https://www.cnblogs.com/dreamer-fish/p/3210039.html

    有关中继代理设置:https://blog.51cto.com/13136120/1955283?from=singlemessage

    传输服务器的使用:https://docs.microsoft.com/en-us/previous-versions/windows/it-pro/windows-server-2008-R2-and-2008/cc725964(v=ws.10)

    部署服务器的使用:https://docs.microsoft.com/en-us/previous-versions/windows/it-pro/windows-server-2008-R2-and-2008/cc771670(v=ws.10)

    window serer 2012 WDS部署服务器设置https://jingyan.baidu.com/article/f0e83a25a844b022e5910196.html

    转载于:https://www.cnblogs.com/feiquan/p/10668212.html

    展开全文
  • V1.51解压到F盘把文件夹名改为deepinGHOST打开TestIP.exe切换到网克服务配置和DHCP如图1所示 图1 服务器发射端DHCP设置设置DHCP服务器网段与本地IP同一网段引导目录就是deepin.pxe和gcdos.sys所在的目录如图2所示 ...
  • 在Centos上通过PXE网络安装Windows和centos 此文较长, 请细心看完, 一定可以成功!! 实验环境: 主机: CentOS 7.6x64 虚拟机 centos7下载链接 准备工作: 关闭防火墙 DHCP 服务器 TFTP 服务器 FTP/NFS/HTTP ...

    **

    在Centos上通过PXE网络安装Windows和centos

    此文较长, 请细心看完, 一定可以成功!!

    实验环境:

    主机: CentOS 7.6x64 虚拟机
    centos7下载链接

    准备工作:

    1. 关闭防火墙

    2. DHCP 服务器

    3. TFTP 服务器

    4. FTP/NFS/HTTP 服务器(这里我以 FTP 服务器为例)

    关闭防火墙

    systemctl stop firewalld.service          #停止firewallDHCP
    systemctl disable firewalld.service       #禁止firewall开机启动


    DHCP 服务器搭建

    yum -y install dhcp           #yum源安装DHCP服务器

    vi /etc/dhcp/dhcpd.conf       #配置DHCP服务器文件


    将下面文件复制到DHCP配置文件中


    subnet 192.168.0.0 netmask 255.255.255.0 {           //dhcp服务器网段和子网掩码
    range dynamic-bootp 192.168.0.200 192.168.0.250;     //动态分配的ip范围
    option broadcast-address 192.168.0.255;              //广播地址
    option routers 192.168.0.1;                          //路由
    option subnet-mask 255.255.255.0;                    //子网掩码
    next-server 192.168.0.111;                           //tftp服务器地址
    filename "pxelinux.0";                               //bootloader文件名
    }


    service dhcpd restart


    重启DHCP服务,如出现JOB等报错请查看配置文件是否设置正确。

    TFTP 服务器搭建
    TFTP 用来传送一些琐碎的小文件, 或网络设备配置文件以及远程启动文件, 监听 udp:69 端口

    在这个安装过程中用于提供客户启动需要的 pxelinux.0 vmlinuz initrd.img 文件

    yum -y install xinetd          #xinetd的安装
    yum -y install tftp tftp-server              #Tftp服务安装

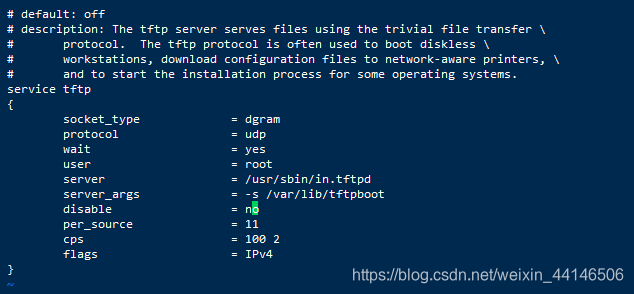

    下面进行进行xinetd服务配置:将disable 的 Yes 改成 no 如图

    vi /etc/xinetd.d/tftp


    在这里插入图片描述

    service xinetd restart          #重启  xinetd 服务

    netstat -antup | grep 69        #查询69端口是否被监听

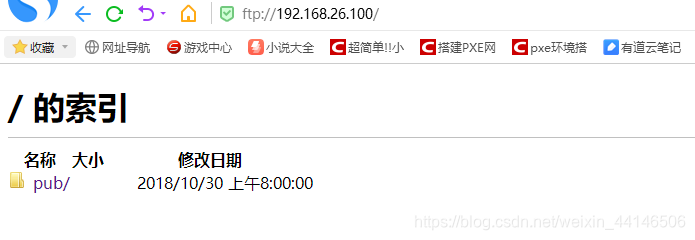

    此时我们的tftp服务算是搭建完成了为了验证我们的服务是否成功 请在浏览器上输入 :ftp://服务器ip地址 如图
    在这里插入图片描述
    搭建到此步骤我们的PXE环境基本算是完成了,下面我们分几个步来完成各各系统的搭建

    1. Centos7 搭建
    2. Windows7 搭建
    3. WindowsPE搭建

    1.Centos7搭建
    首先创建Centos7镜像目录

    mkdir -p /var/ftp/pub/centos7


    将Centos7镜像挂载到目录

    mount /dev/sr0 /var/ftp/pub/centos7


    ks.cfg 文件的生成

    yum -y install pykickstart    #kickstart安装


    system-config-kickstart (需要图形界面来打开程序)如果安装操作系统时候安装的是最小系统没关系运行下面命令来安装图形化(过程比较久…稍等片刻)

    yum groupinstall "GNOME Desktop" "Graphical Administration Tools #图形化安装
    systemctl set-default graphical.target    #设置图形化启动

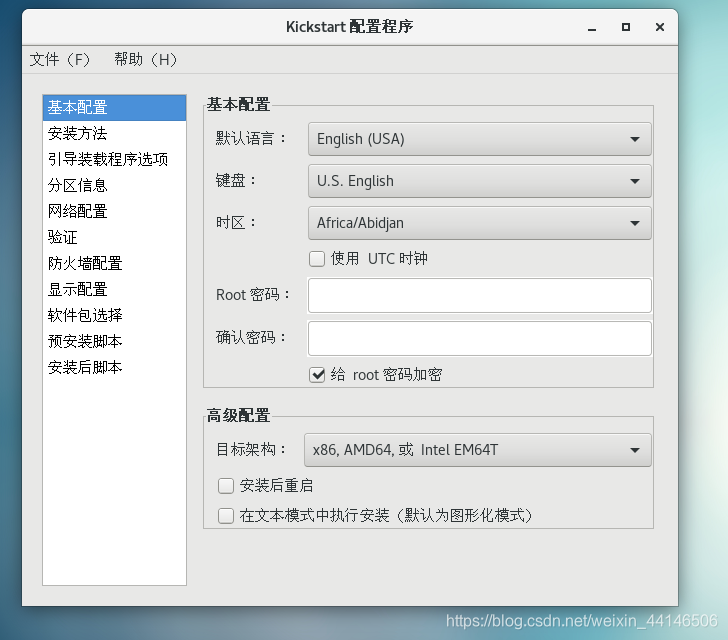

    设置语言,root密码等信息,设置完成后重启和在文本模式下安装
    在这里插入图片描述

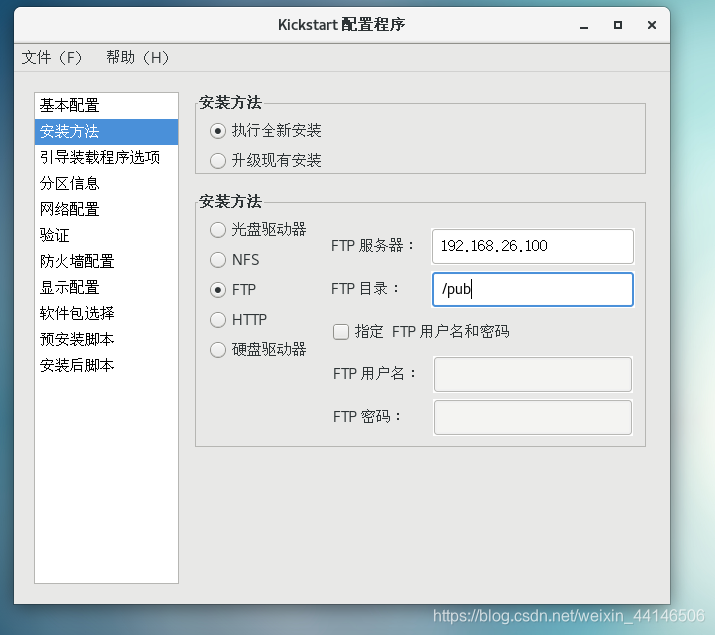

    设置安装方法,镜像位置
    在这里插入图片描述

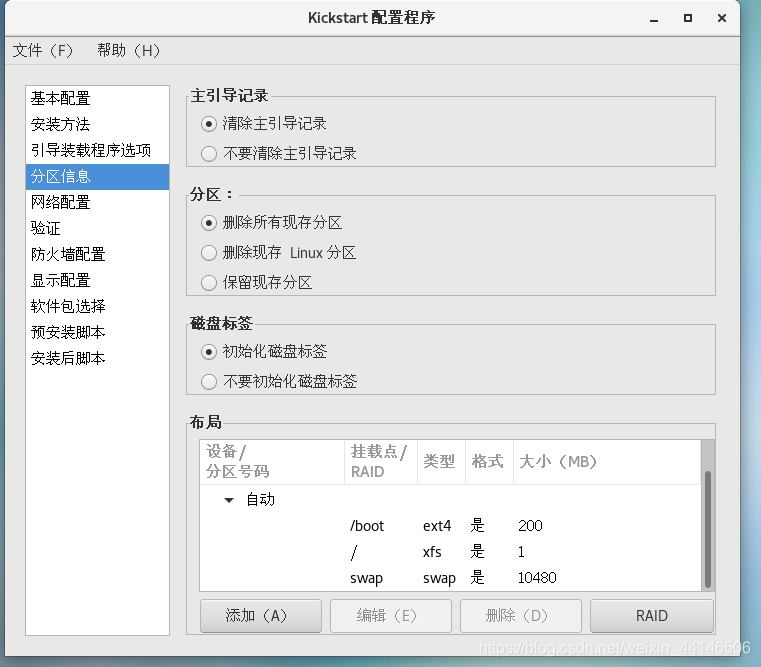

    分区参考:
    /boot 分区 文件系统类型:ext4 使用硬盘空间大小:200MB
    /swap 分区 使用硬盘空间大小::10240MB(内存小于 8G 的需设置成内存的两倍,16G以后的内存最好保持物理内存的8G或者相同物理内存的大小,这里实验虚拟机只有1G内存,所以swap分区2048)
    / 根分区 文件系统类型:ext4 使用硬盘空间大小: 剩下所有硬盘空间

    在这里插入图片描述
    设置完成后保存到 /var/ftp/目录下

    yum -y install syslinux       #安装syslinux工具

    cp /usr/share/syslinux/pxelinux.0  /var/lib/tftpboot     #将Pxelinux.0文件拷贝到tftpboot文件夹
    cp /var/ftp/pub/centos/images/pxeboot/{initrd.img,vmlinuz}    #拷贝vmlinuz内核文件以及initrd.img镜像文件
    cp /var/ftp/pub/centos/isolinux/{vesamenu.c32,splash.png}  /var/lib/tftpboot     #拷贝安装菜单依赖文件

    mkdir /var/lib/tftpboot/pxelinux.cfg    #创建pxelinux.cfg目录
    cd /var/lib/tftpboot/pxelinux.cfg  #进入pxelinux.cfg目录
    vi default                #编辑default


    将下面配置文件写入default

    default menu.c32
    prompt 0
    timeout 300
    ONTIMEOUT local

    menu title ########## PXE Boot Menu #########


    label 1
    menu label ^1) Install CentOS 7 x64
    kernel vmlinuz
    append initrd=initrd.img ks=ftp://设置自己的IP/ks.cfg devfs=nomount


    到此,准备工作结束,将所有服务重启,开始调试,
    新建虚拟机->开机->安装
    Tips:新建虚拟机内存必须2G以上,否则无法安装!

    service dhcpd restart

    service vstftpd restart

    service xinetd restart


    2window7安装
    首先我们要先在引导配置文件中加入Windows7

    cd /var/lib/tftpboot/pxelinux.cfg  #进入pxelinux.cfg目录
    vi default                #编辑default


    将下面配置加在default配置文件下面

    label 2
    menu label ^2) Install Windows 7 x64
    KERNEL memdisk
    INITRD winpe_amd64.iso
    APPEND iso raw


    安装并配置samba(相关的文档很多,这里不过多介绍)
    smb是windows共享默认协议,samba用来将win7的系统镜像共享给被安装的服务器。

    rpm -qa | grep samba            #查看系统是否已安装samba
    yum -y install samba            #使用yum安装samba


    修改配置文件

    vim /etc/samba/smb.conf
    [global]
    workgroup = PXESERVER
    server string = Samba Server Version %v
    log file = /var/log/samba/log.%m
    max log size = 50
    idmap config * : backend = tdb
    cups options = raw
    netbios name = pxe
    map to guest = bad user
    dns proxy = no
    public = yes
    ## For multiple installations the same time - not lock kernel
    kernel oplocks = no
    nt acl support = no
    security = user
    guest account = nobody
    [install]
    comment = Windows 7 Image
    path = /windows
    read only = no
    browseable = yes
    public = yes
    printable = no
    guest ok = yes
    oplocks = no
    level2 oplocks = no
    locking = no


    根据配置文件 /windows ,创建共享目录

    mkdir /windows


    验证配置文件并启动服务

    testparm
    systemctl start smb

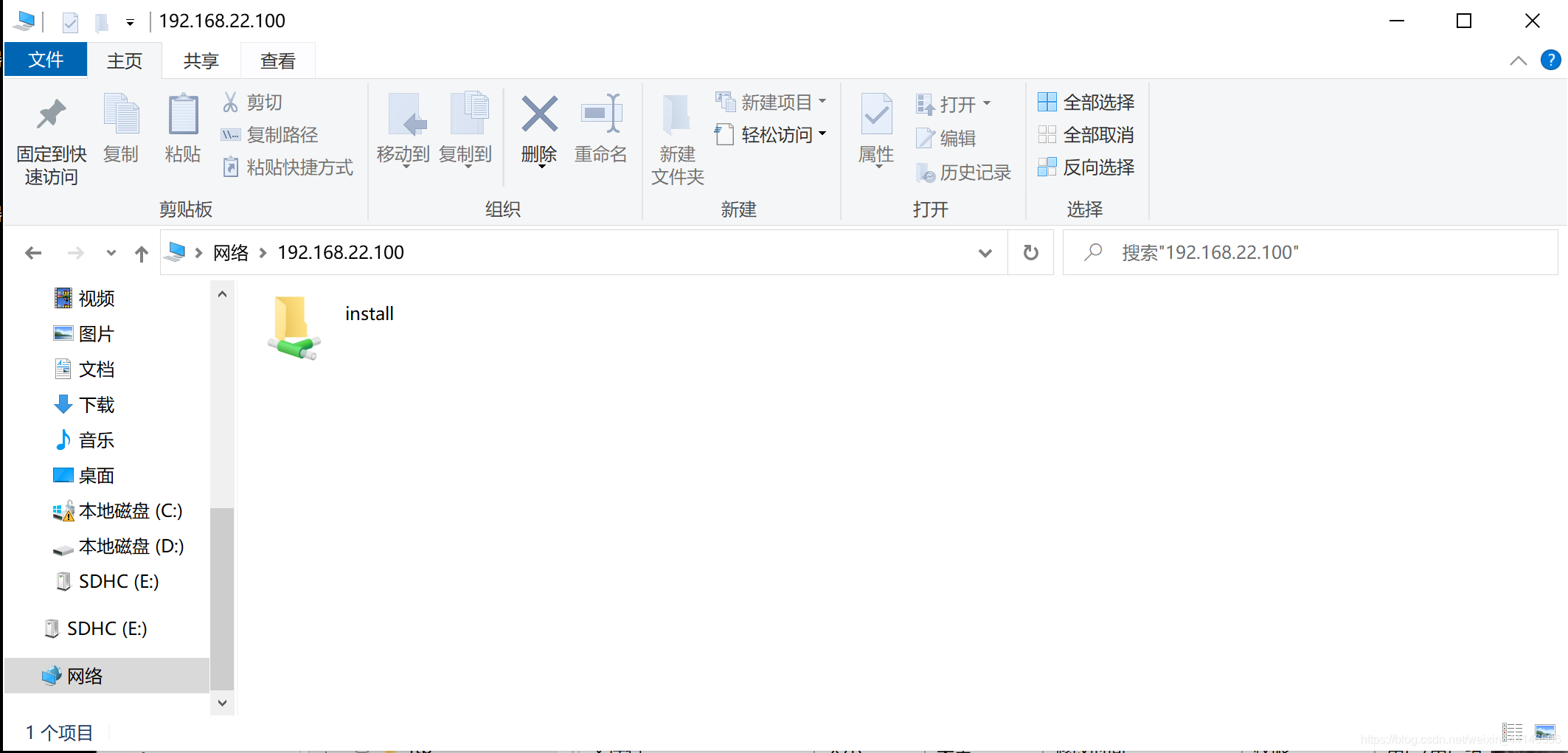

    在windows服务器上查看(IP地址为centos服务器地址)
    在这里插入图片描述
    Windows7 下载

    将下载的Windows7解压出来,全部复制到install共享文件夹中。
    .制作winpe镜像

    1).下载windows自动安装工具包 ISO映像文件

    windows自动安装工具包AIK

    2).安装该工具包需要.net2.0

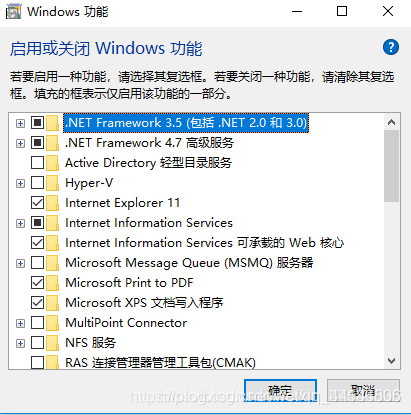

    控制面板——程序——启用或关闭windows功能——勾选.NET Framework3.5(包含3.0和2.0)——确定
    在这里插入图片描述

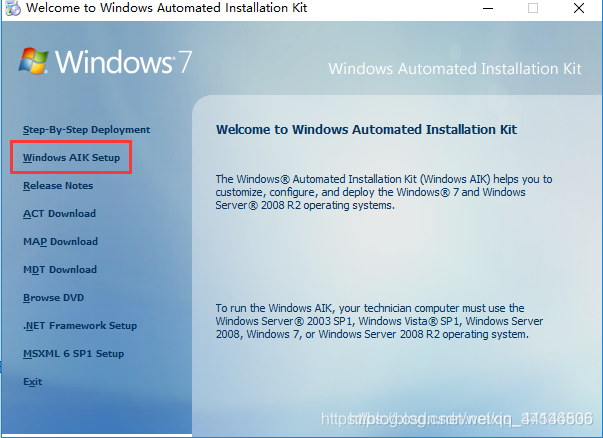

    装载 KB3AIK_EN.iso 映像文件,运行StartCD.exe,点击图中选项,之后完成安装
    在这里插入图片描述
    开始——邮件点击AIK命令提示符,以管理员身份运行,并制作winpe_amd64.iso镜像
    在这里插入图片描述
    下面是制作命令,需要根据AIK安装目录修改命令中的路径,pe镜像路径可以自行定义

    Windows 7 32位

    copype x86 C:\winPE_x86
    copy "C:\Program Files\Windows AIK\Tools\PETools\x86\winpe.wim" C:\winpe_x86\ISO\Sources\Boot.wim
    copy "C:\Program Files\Windows AIK\Tools\x86\Imagex.exe" C:\winpe_x86\ISO\
    oscdimg -n -bC:\winpe_x86\etfsboot.com C:\winpe_x86\ISO C:\winpe_x86\winpe_x86.iso


    Windows7 64位

    copype amd64 C:\winPE_amd64
    copy "C:\Program Files\Windows AIK\Tools\PETools\amd64\winpe.wim" C:\winpe_amd64\ISO\Sources\Boot.wim
    copy "C:\Program Files\Windows AIK\Tools\amd64\Imagex.exe" C:\winpe_amd64\ISO\
    oscdimg -n -bC:\winpe_amd64\etfsboot.com C:\winpe_amd64\ISO C:\winpe_amd64\winpe_amd64.iso


    制作完成的winpe镜像文件,我们可以直接挂在到虚拟机光盘驱动来测试下,镜像是否正常,在我们查找问题时非常有用

    最后将 C:\Win8PE_amd64\Win8PE_amd64.iso 镜像文件复制到pxe服务器上,放置路径根据之前我们配置的 /var/lib/tftpboot/pxelinux.cfg/default 文件,放置到 /var/lib/tftpboot/ 下

    [root@zabbix tftpboot]# ls
    memdisk  menu.c32  pxelinux.0  pxelinux.cfg  winpe_amd64.iso


    .开始安装

    1).启动需要安装系统的电脑,delete进入bios设置,打开pxe网络引导,并设置优先启动顺序,F10保存并重启

    2).系统重启后进入网络引导,向局域网发送获取广播,寻找dhcp服务器,并获取分配的ip,跳转到tftp服务器,开始pxe引导

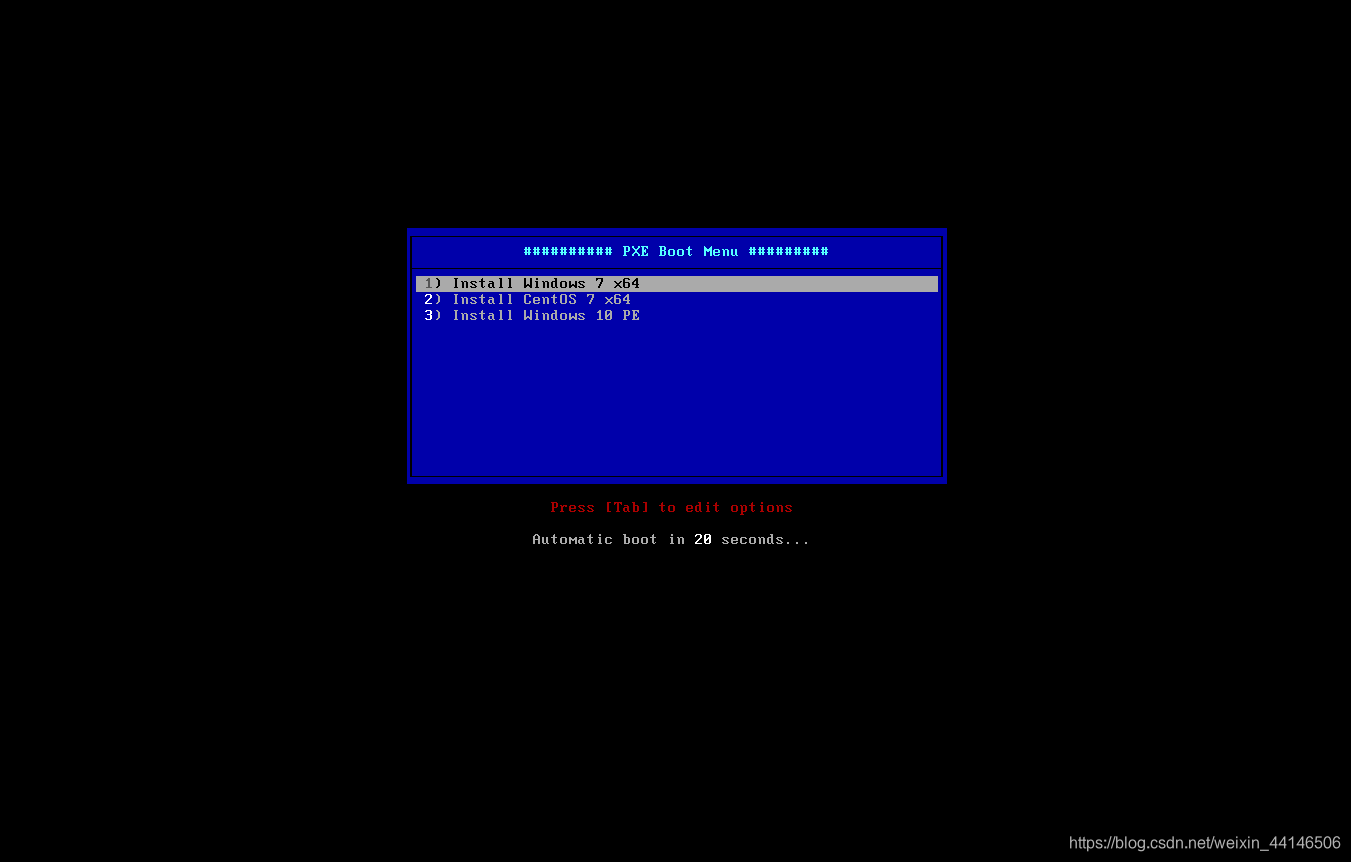

    3).之后一直到安装界面,选择 “Install Windows 7 x64”,加载内核及winpe镜像
    在这里插入图片描述

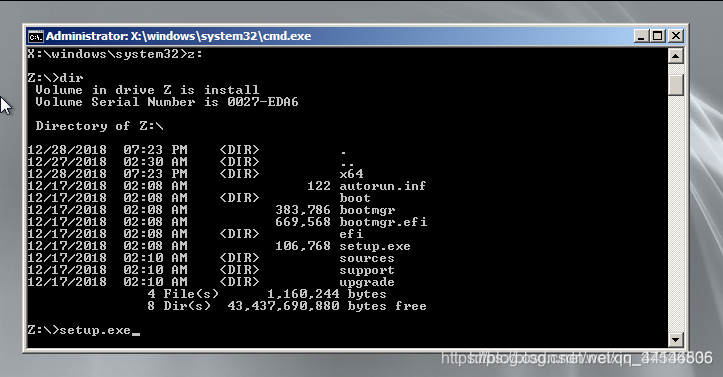

    4).进入winpe命令行,挂载smb共享,并开始安装windows7系统
    在这里插入图片描述
    在这里插入图片描述
    相关的命令

    net use z: \\192.168.22.100\install     # 挂载smb共享到z盘
    z:                                     # 切换到z盘目录
    setup.exe                              # 运行安装程序

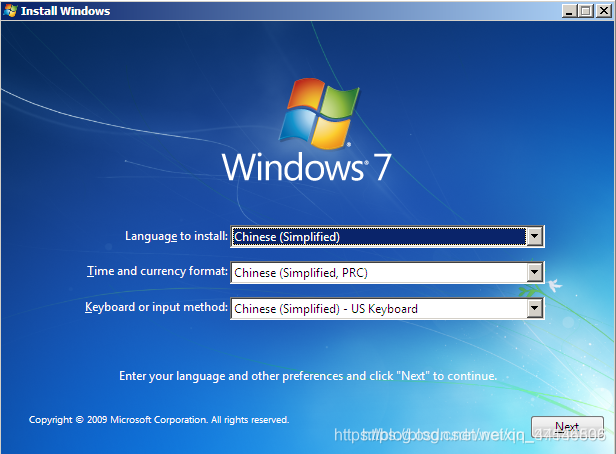

    5).最后进入安装
    在这里插入图片描述
    3 Windows PE 搭建
    PE搭建和上述Windows 7 搭建相似

    首先我们要下载 PE 镜像

    WindowsPE下载链接

    下载完成后进入centos

    把Windows pe 放置到 /var/lib/tftpboot/ 下
    在这里插入图片描述
    然后进入 pxelinux.cfg 文件夹 编辑default文件
    在下面添加代码

    label 3
    menu label ^3) Install Windows 10 PE
    KERNEL memdisk
    INITRD Win10PE.iso
    APPEND iso raw


    保存退出 并开始测试
    在这里插入图片描述
    以上为完整版教程 如有问题 请咨询 球球 854012410

                                                                      谢谢   2019.12.19

    展开全文
  • Centos PXE安装windows10

    千次阅读 2020-04-24 13:28:50
    简单讲解在Centos PXE服务下安装windows系统 仅供学习与交流,请勿用于商业用途 Centos PXE服务器的设置方法请查看我另一篇文章 接下来我们使用Centos服务器批量安装windows系统 配置samba 我们需要samba来共享...

    简单讲解在Centos PXE服务下安装windows系统
    仅供学习与交流,请勿用于商业用途

    Centos PXE服务器的设置方法请查看我另一篇文章

    接下来我们使用Centos服务器批量安装windows系统

    配置samba

    我们需要samba来共享windows安装文件

    安装samba相关包

    yum install samba samba-client cifs-u* -y


    创建共享的文件夹

    mkdir /smbshare/windows{10,2012,2016}
    useradd long
    smbpasswd -a long
    chown long:long /smbshare/


    修改samba配置文件,修改以下内容

    vim /etc/samba/smb.conf

    [global]
            netbios name = pxe
            workgroup = WORKGROUP
    ......
    [install]
             comment = Installation Media
             path = /smbshare
             public = yes
             writable = no
             printable = no
             browseable = yes


    启动samba服务

    systemctl start smb nmb && systemctl enable smb nmb


    挂载windows10镜像到本机,并复制安装文件到samba共享目录

    cp -rf /media/cdrom /smbshare/windows10


    创建windows10PE

    我们需要windows ADK去制作自己的winpe,访问微软官方网站下载并安装

    安装完成之后以管理员身份运行Deployment and Imaging Tools Environment

    copype amd64 c:\winpe


    挂载Boot.wim到临时目录

    Dism /Mount-Image /ImageFile:"c:\winpe\media\sources\boot.wim"
    /index:1 /MountDir:"c:\winpe\mount"


    并修改启动脚本

    notepad c:\winpe\mount\Windows\System32\Startnet.cmd


    添加以下内容,注意字符之间的空格

    wpeinit
    net use z: \\pxe\install\windows10 /user:long 123
    z:\setup.exe


    卸载并保存boot.vim

    Dism /Unmount-Image /MountDir:"c:\winpe\mount" /commit


    生成win10pe.iso

    MakeWinPEMedia /ISO c:\winpe c:\win10pe.iso


    把生成的win10pe.iso复制到/var/lib/tftpboot/winpe/下

    添加win10选项到PXE启动菜单

    vim /var/lib/tftpboot/pxelinux.cfg/default

    label Install MS Windows 10
    menu label Install MS Windows 10
    kernel memdisk
    initrd /winpe/win10pe.iso
    append iso raw


    启动客户端!!!

    在这里插入图片描述

    在这里插入图片描述
