摘要:

● iTOP-HMI102-N(10.2寸工业触摸屏)以太网触摸屏,配有2组独立的串口并且可以插SD卡(最大4G)还一个百兆以太网口;

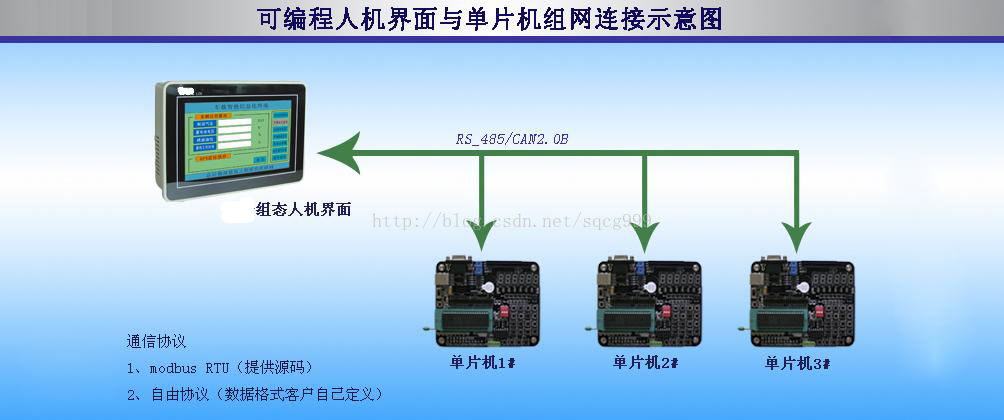

● 串口支持各种PLC协议和标准的MODBUS协议,可方便连接各种PLC和智能仪表,同时也可以自由的与单片机进行通讯。;

● 可以配4G存储SD卡,将报警数据、历史数据统统的保存进去,保证了详细的数据记录;

● 配有标准的USB口,可插U盘用来工程升级和存储数据;

● 网口支持大多数PLC的以太网协议和标准的MODBUS TCP协议,通过它可以方便的在全球任何一个可以上网的电脑监控设备的运行状态。

产品介绍:

10寸以太网通讯人机界面工业触摸屏,显示:10.2英寸;分辨率:800×480;TFT液晶真彩宽屏 65536色; 接口:支持RS232/RS485/RS422两个串口;一个以太网口;USB接口:一个USB Host, 一个USB Slave ;存储:支持数据存储、SD卡,支持U盘

详情了解:http://www.topeet.com/HMI/iTOPHMI102_N.html

wKiom1jAsO2xbnNlAABWtaNpP78777.jpg-wh_50


型号iTOP-HMI102-N
结构规格参数:外壳颜色 黑色
外壳材料:ABS塑料
外形尺寸:272W×200H×47.5Dmm
安装开孔尺寸:260W×179Hmm
湿 重:1.7kg
净 重 :1.2kg
屏幕参数 :触摸屏 4线 精密电阻网络(表面硬度4H)
显示尺寸:10.2寸真彩TFT(219.6W×131.76Hmm)
分辨率:800×480 pixels
显示色彩:65536彩色
亮度调整:300cd/m2
背光灯:LED
液晶寿命:50000小时
系统性能参数:掉电存储器 RTC 256KB+实时时钟
以太网:选配
USB Host :1个 USB Host
USB SLAVE:1个 USB SLAVE(程序下载)
打印端口:串口打印/USB打印机
通讯端口:COM1:RS232/RS422/RS485,COM2:RS232C/RS485(COM3选配)
电气规格参数:额定功率 小于5W
额定电压:DC24V
输入范围:12~28VDC
允许失电:小于 5ms
绝缘电阻:超过20MΩ 500VDC
耐压测试:500V AC 小于1分钟
环境规格参数:防震度 10 ~ 25 Hz (X、Y、Z方向 2G/30分钟)
冷却方式:自然风冷
工作温度:-20~70℃
工作湿度:10~90%RH(无冷凝)
存储温度:-20~ 70℃
存储湿度:10~90%RH(无冷凝)
产品认证:CE 符合EN61000-6-2:2005, EN61000-6-4:2007标准
FCC 兼容性:符合FCC Class A
面板防护等级:符合IP65认证
