  • 第一次用Matlab画这种三维立体的图形,搞了半天发现这个样例图片真的是个坑!发现选择Matlab画这种图真的是大材小用了。 样例图片: Matlab中有很多绘制三维立体图形的函数,搜了很多资料之后发现,slice函数...

    第一次用Matlab画这种三维立体的图形,搞了半天发现这个样例图片真的是个坑!发现选择Matlab画这种图真的是大材小用了。

    样例图片:


    Matlab中有很多绘制三维立体图形的函数,搜了很多资料之后发现,slice函数比较适合画这种网状图,上代码:

    [x,y,z]=meshgrid(0:1:4,0:1:5,0:1:4);
    v=x.*y; %三维立体图形
    xs=[0,1,2,3,4];
    ys=[0,1,2,3,4,5];
    zs=[0,1,2,3,4];
    re=[1 1 1];         %设置颜色为白色
    colormap(re)
    set(gca,'XDir','reverse')%对X方向反转
    %set(gca,'YDir','reverse')%对Y方向反转

    slice(x,y,z,v,xs,ys,zs);%用切片的方式绘制网格图形

    xlabel('time(季度)');
    ylabel('item(类型)');
    zlabel('location(城市)');
    x1=1-0.5;
    x2=2-0.5;
    x3=3-0.5;
    x4=4-0.5;
    x5=5-0.5;
    set(gca,'xaxislocation','top'); %设置将x轴坐标标在图形上方,好像没什么作用
    view(-84, -52); %改变图形显示的视角

    %h=gca;
    %rotate(h,[5,4],-60);              % 尝试沿坐标轴旋转图形
    %rotate(h,[0,5],330);
    set(gca,'ytick',[x1,x2,x3,x4,x5]);  %设置y轴的坐标标记
    set(gca,'YTickLabel',{'QQ邮箱','126邮箱','163邮箱','Gmail','Outlook'});

    set(gca,'ztick',[x1,x2,x3,x4]); %设置z轴的坐标标记
    set(gca,'ZTickLabel',{'北京','上海','广州','深圳'});

    set(gca,'xtick',[x1,x2,x3,x4]);%设置x轴的坐标标记
    set(gca,'XTickLabel',{'Q1','Q2','Q3','Q4'});

    其中有一些显示视角的调整,在调整之前如下图:


    调整了半天发现,还是无法找到最佳角度,最终显示如下图所示:


    仅通过此篇博客告诉读者,不要用Matlab画这种三维立体统计图,实在是大材小用了,可以考虑其他简单的画图软件。不必非得用代码。




    展开全文
  • ![图片说明](https://img-ask.csdn.net/upload/201801/25/1516846821_758572.png),已知当u=0:1时所对应的频谱效率和能量效率的数据,而能量数据和频谱效率的...用什么函数可以出如图所示的图形来?求大神们指点啊
  • 三维绘图函数 三维绘制工具 函数view 实例:三维螺旋线 >> t=0:pi/50:10*pi;...plot3可以出空间中的曲线 >> t=linspace(0,20*pi, 501); plot3(t.*sin(t), t.*c...

    三维绘图函数

    三维绘制工具

    函数view







    实例:三维螺旋线

    >> t=0:pi/50:10*pi;
    plot3(sin(t),cos(t),t)
    grid %添加网格



     plot3可以画出空间中的曲线

    >> t=linspace(0,20*pi, 501);
    plot3(t.*sin(t), t.*cos(t), t); %注意用点乘 .*



    也可以同时画出两条空间中的曲线

    >> t=linspace(0,10*pi,501);
    >> plot3(t.*sin(t),t.*cos(t),t,t.*sin(t),t.*cos(t),-t);

    正弦曲线图

    x=linspace(0,3*pi); % 0 到 3pi 间100 个数据点
    z1=sin(x);
    z2=sin(2*x);
    z3=sin(3*x);
    y1=zeros(100); % 含有100 个数据的 0 数组
    y3=zeros(100);
    y2=y3/2;
    plot3(x,y1,z1,x,y2,z2,x,y3,z3);



     立体网状图

    实例:

    >> x=linspace(-2, 2, 25); %在x轴上取25点
    y=linspace(-2, 2, 25); %在y轴上取25点
    [xx,yy]=meshgrid(x, y); % xx和yy都是21x21的矩阵
    zz=xx.*exp(-xx.^2-yy.^2); %计算函数值,zz也是21x21的矩阵
    mesh(xx, yy, zz); %画出立体网状图

     曲面图



    >> x=linspace(-2, 2, 25); %在x轴上取25点
    y=linspace(-2, 2, 25); %在y轴上取25点
    [xx,yy]=meshgrid(x, y); % xx和yy都是21x21的矩阵
    zz=xx.*exp(-xx.^2-yy.^2); %计算函数值,zz也是21x21的矩阵
    surf(xx, yy, zz);%画出立体曲面图





     peaks函数

    >> z = 3*(1-x).^2.*exp(-(x.^2) - (y+1).^2) ...
    - 10*(x/5 - x.^3 - y.^5).*exp(-x.^2-y.^2) ...
    - 1/3*exp(-(x+1).^2 - y.^2);
    >> peaks z





     也可以对peaks函数取点,再以各种不同的方法进行绘图

    meshz 可将曲面加上围裙

    [x,y,z]=peaks;
    meshz(x,y,z);

    waterfall 可在x 方向或y 方向产生水流效果:

    [x,y,z]=peaks;
    waterfall(x,y,z);

    产生在y方向的水流效果:

    [x,y,z]=peaks;
    waterfall(x',y',z');

    meshc 同时画出网状图与等高线:

    [x,y,z]=peaks;
    meshc(x,y,z);

    surfc 同时画出曲面图与等高线:

    [x,y,z]=peaks;
    surfc(x,y,z);



     contour3 画出曲面在三度空间中的等高线

    contour3(peaks, 20);

    contour 画出曲面等高线在XY 平面的投影

    contour(peaks, 20);





     剔透玲珑球

    [X0,Y0,Z0]=sphere(30); %产生单位球面的三维坐标
    X=2*X0;Y=2*Y0;Z=2*Z0; %产生半径为2 的球面的三维坐标
    surf(X0,Y0,Z0); %画单位球面
    shading interp %采用插补明暗处理
    hold on; mesh(X,Y,Z);hold off %画外球面
    hidden off %产生透视效果
    axis off %不显示坐标轴





    动态图形动画效果——彗星状轨迹图



    R0=1; %以地球半径为一个单位
    a=12*R0;b=9*R0;T0=2*pi; %T0是轨道周期
    T=5*T0;dt=pi/100;t=[0:dt:T]';
    f=sqrt(a^2-b^2); %地球与另一焦点的距离
    th=12.5*pi/180; %卫星轨道与x-y平面的倾角
    E=exp(-t/20); %轨道收缩率
    x=E.*(a*cos(t)-f);y=E.*(b*cos(th)*sin(t));z=E.*(b*sin(th)*sin(t));
    plot3(x,y,z,'g') %画全程轨线
    [X,Y,Z]=sphere(30);X=R0*X;Y=R0*Y;Z=R0*Z; %获得单位球坐标
    grid on,hold on,surf(X,Y,Z),shading interp %画地球
    x1=-18*R0;x2=6*R0;y1=-12*R0;y2=12*R0;z1=-6*R0;z2=6*R0;
    axis([x1 x2 y1 y2 z1 z2]) %确定坐标范围
    view([117 37]),comet3(x,y,z,0.02),hold off %设视角、画运动轨线



    转载于:https://www.cnblogs.com/expedition/p/10888154.html

    展开全文
  • MATLAB 立体绘图

    千次阅读 2020-03-09 10:16:00
    MATLAB绘图基础2 MATLAB立体绘图2.1 生成网格坐标矩阵的函数2.2 三维曲面的函数2.3 三维旋转体的绘制柱面图球面图2.4 三维图形的处理视点处理色彩处理消隐处理裁剪处理❤隐函数作图 2 MATLAB立体绘图 2.1 生成...

    2 MATLAB的立体绘图

    2.1 生成网格坐标矩阵的函数

    [X,Y]=meshgrid(x,y) 生成X-Y平面的网格坐标矩阵
    [X,Y,Z]=sphere(n) 生成球面的三维坐标矩阵
    [X,Y,Z]=cylinder(r,n) 生成柱面的三维坐标矩阵
    [X,Y]=meshgrid(x,y);Z=peaks(X,Y) peaks多峰函数,生成多峰曲面的坐标矩阵

    例子:

    %例一
    theta=0:pi/50:6*pi;
    x=cos(theta); y=sin(theta); z=0:300;
    plot3(x,y,z);
    %例二
    x=-3:0.1:3; y=-3:0.1:3;
    [X,Y]=meshgrid(x,y); Z=X.^2+Y.^2;
    surf(X,Y,Z);


    2.2 画三维曲面的函数

    plot3(X,Y,Z) 三维曲面
    mesh(X,Y,Z) 三维网格曲面
    meshz(X,Y,Z) 可将曲面加上围裙
    meshc(X,Y,Z) 同时画出网状图与等高线
    surf(X,Y,Z) 三维填充曲面(更精细)
    surfc(X,Y,Z) 同时画出曲面图与等高线
    bar3(A) 三维柱状图
    stem3(A) 三维棒状图
    pie3(A) 三维饼状图
    fill3(A) 三维填充图
    waterfall(X,Y,Z) 三维瀑布图,可在x方向或y方向产生水流效果
    contour3(X,Y,Z) 三维等高线图
    contour(X,Y,Z) 画出曲面等高线在XY平面的投影

    例子:

    %mesh和plot是三度空间立体绘图的基本命令,mesh可画出立体网状图,plot则可画出立体曲面图,两者产生的图形都会依高度而有不同颜色。
    %plot3可画出三度空间中的曲线。
    t=linspace(0,20*pi, 501);
    subplot(3,4,1),plot3(t.*sin(t), t.*cos(t), t);title('plot3');
    %也可同时画出两条三度空间中的曲线
    t=linspace(0, 10*pi, 501);
    subplot(3,4,2),plot3(t.*sin(t), t.*cos(t), t, t.*sin(t), t.*cos(t), -t);title('plot3');
    %mesh可画出立体网状图。
    x=linspace(-2, 2, 25); %在x轴上取25点
    y=linspace(-2, 2, 25); %在y轴上取25点
    [xx,yy]=meshgrid(x, y); %xx和yy都是21x21的矩阵
    zz=xx.*exp(-xx.^2-yy.^2); %计算函数值,zz也是21x21的矩阵
    subplot(3,4,3),mesh(xx, yy, zz);title('mesh'); %画出立体网状图
    %peaks函数可产生一个凹凸有致的曲面,包含了三个局部极大点及三个局部极小点。
    subplot(3,4,4),peaks;
    %meshz可将曲面加上围裙。
    [x,y,z]=peaks;
    subplot(3,4,5),meshz(x,y,z);title('meshz');
    axis([-inf inf -inf inf -inf inf]);
    %meshc同时画出网状图与等高线。
    [x,y,z]=peaks;
    subplot(3,4,6),meshc(x,y,z);title('meshc');
    axis([-inf inf -inf inf -inf inf]);
    %surf画出立体曲面图
    x=linspace(-2, 2, 25); %在x轴上取25点
    y=linspace(-2, 2, 25); %在y轴上取25点
    [xx,yy]=meshgrid(x, y); %xx和yy都是21x21的矩阵
    zz=xx.*exp(-xx.^2-yy.^2); %计算函数值,zz也是21x21的矩阵
    subplot(3,4,7),surf(xx, yy, zz);title('surf'); %画出立体曲面图
    %surfc同时画出曲面图与等高线。
    [x,y,z]=peaks;
    subplot(3,4,8),surfc(x,y,z);title('surfc');
    axis([-inf inf -inf inf -inf inf]);
    %waterfall可在x方向或y方向产生水流效果。
    [x,y,z]=peaks;
    subplot(3,4,9),waterfall(x,y,z);title('waterfall-x');
    axis([-inf inf -inf inf -inf inf]);
    %在y方向产生水流效果
    [x,y,z]=peaks;
    subplot(3,4,10),waterfall(x',y',z');title('waterfall-y');
    axis([-inf inf -inf inf -inf inf]);
    %contour3画出曲面在三度空间中的等高线。
    subplot(3,4,11),contour3(peaks, 20);title('contour3');
    axis([-inf inf -inf inf -inf inf]);
    %contour画出曲面等高线在XY平面的投影。
    subplot(3,4,12),contour(peaks, 20);title('contour');


    在这里插入图片描述

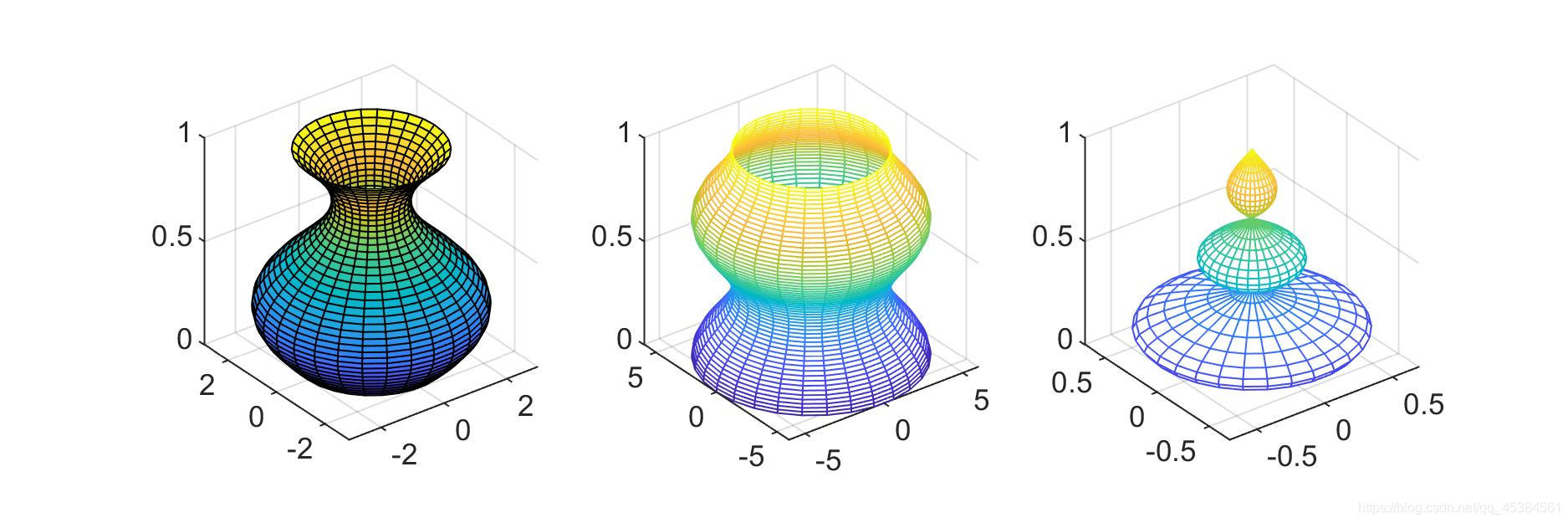

    2.3 三维旋转体的绘制

    柱面图

    由cylinder函数实现,调用格式为:

    [x,y,z]=cylinder(R,n); %其中R是一个向量,存放柱面各个等间隔高度上的半径,n表示在圆柱圆周上有n个间隔点,默认有20个间隔点。
    如:cylinder(3)生成一个圆柱,cylinder([10,1])生成一个圆锥,而t=0:pi/100:4*pi; R=sin(t); cylinder(R,30);生成一个正弦圆柱面。
    [X,Y,Z]=cylinder(R)或[X,Y,Z]=cylinder此形式为默认N=20且R=[1 1]


    例子:

    t=0:pi/20:2*pi;
    [x,y,z]=cylinder(2+sin(t),30);
    subplot(1,3,1);surf(x,y,z);
    axis('equal');axis('square'); %控制坐标轴的大小相同
    subplot(1,3,2);
    x=0:pi/20:pi*3;
    r=5+cos(x);
    [a,b,c]=cylinder(r,30);
    mesh(a,b,c);
    axis('equal');axis('square');
    subplot(1,3,3);
    r=abs(exp(-0.25*t).*sin(t));
    t=0:pi/12:3*pi;
    r=abs(exp(-0.25*t).*sin(t));
    [X,Y,Z]=cylinder(r,30);
    mesh(X,Y,Z);
    colormap([1 0 0]);
    axis('equal');axis('square');


    在这里插入图片描述

    球面图

    由sphere函数实现,调用格式为:

    [X,Y,Z]=sphere(N); %此函数生成3个(N+1)*(N+1)的矩阵,利用函数surf(X,Y,Z) 可绘制出圆心位于原点、半径为1的单位球体。
    n决定了球面的圆滑程度,其默认值为20。若n值取的比较小,则绘制出多面体的表面图。
    [X,Y,Z]=sphere; %此形式使用了默认值N=20。
    sphere(N); %只是绘制了球面图而不返回任何值。


    例子:

    subplot(1,2,1);
    [x,y,z]=sphere;
    surf(x,y,z);
    axis('equal');axis('square'); %控制坐标轴的大小相同
    subplot(1,2,2);
    [a,b,c]=sphere(40);
    t=abs(c);
    surf(a,b,c,t);
    axis('equal');axis('square');
    colormap('hot');


    在这里插入图片描述

    2.4 三维图形的处理

    视点处理

    设置视点的函数view,调用格式为:

    view(az,el); %其中az为方位角,el为仰角,它们均以度为单位。系统默认的视点定义为方位角为-37.5度,仰角30度。


    例子:

    subplot(2,2,1);mesh(peaks);view(-37.5,30);title('-37.5°,30°');
    subplot(2,2,2);mesh(peaks);view(0,90);title('0°,90°');
    subplot(2,2,3);mesh(peaks);view(90,0);title('90°,0°');
    subplot(2,2,4);mesh(peaks);view(-7,-10);title('-7°,-10°');


    在这里插入图片描述

    色彩处理

    内建矩阵

    colormap hot


    三维图形表面的着色

    shading faceted; %将每个网格片用其高度对应的颜色进行着色,网格线是黑色
    shading flat; %将每个网格片用同一个颜色进行着色,且网格线也用相应的颜色
    shading interp; %在网格片内采用颜色插值处理


    消隐处理

    例子:

    z=peaks(50);
    subplot(2,1,1);
    mesh(z);title('消隐前的网图')
    hidden off
    subplot(2,1,2)
    mesh(z);title('消隐后的网图')
    hidden on
    colormap([0 0 1]);


    在这里插入图片描述

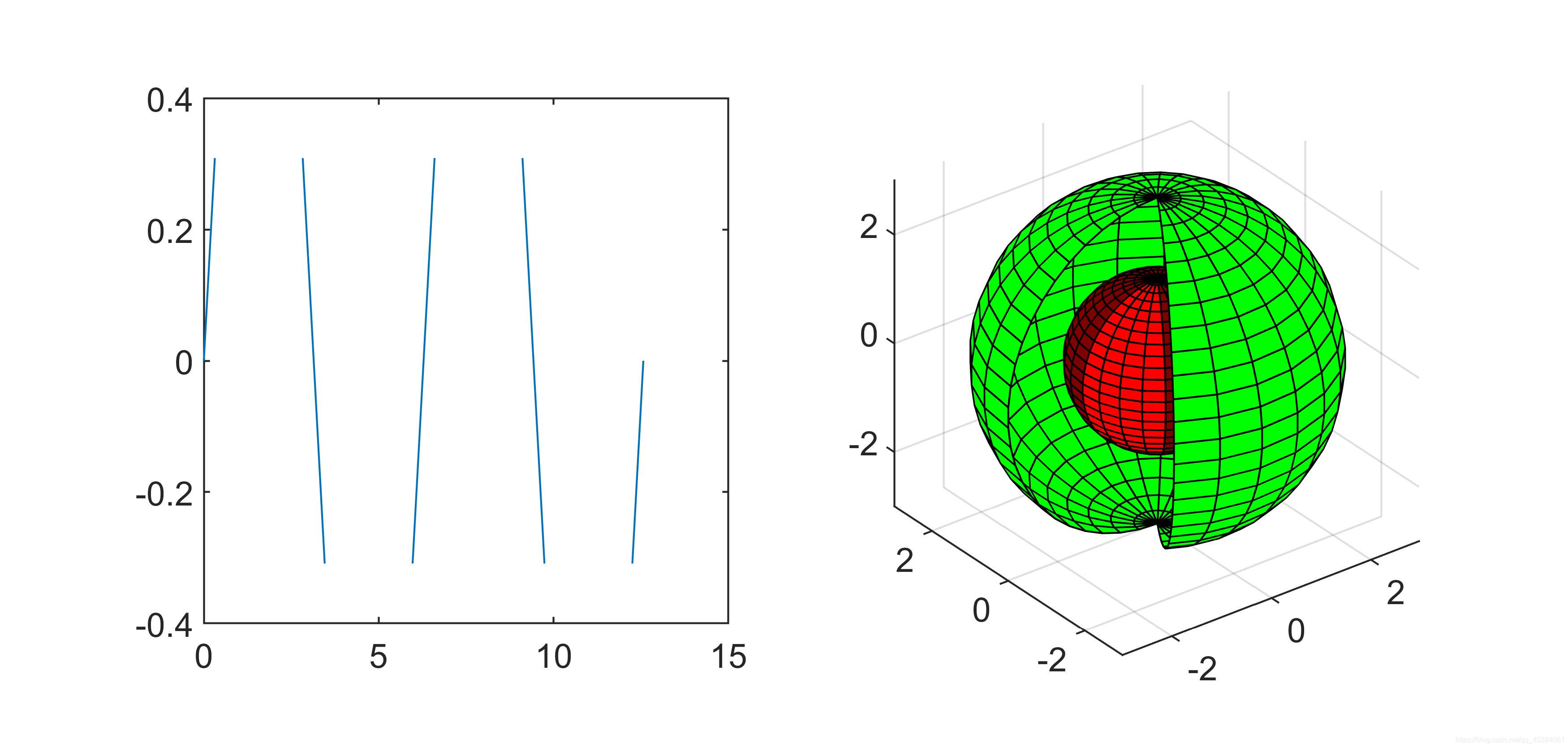

    裁剪处理

    将图形中需要裁剪部分对应的函数值设置成NaN,使函数值为NaN的部分将不显示出来,从而达到对图形进行裁剪的目的。
    例子:

    %削掉正弦波顶部或底部大于0.5的部分。
    subplot(1,2,1);
    x=0:pi/10:4*pi;
    y=sin(x);
    i=find(abs(y)>0.5);
    x(i)=NaN;
    plot(x,y);
    axis([0 15 -0.4 0.4]);axis square
    %绘制两个球面,其中一个在另一个里面,将外面的球裁掉一部分,以便能看到里面的球。
    subplot(1,2,2);
    [x,y,z]=sphere(25);%生成外面的大球
    z1=z;
    z1(:,1:4)=NaN;%将大球裁去一部分
    c1=ones(size(z1));
    surf(3*x,3*y,3*z1,c1);       %生成里面的小球
    hold on
    z2=z;
    c2=2*ones(size(z2));
    c2(:,1:4)=3*ones(size(c2(:,1:4)));
    surf(1.5*x,1.5*y,1.5*z2,c2);
    colormap([0 1 0;0.5 0 0;1 0 0]);
    grid on;hold off;axis equal


    在这里插入图片描述

    ❤隐函数作图

    Matlab提供了ezplot函数绘制隐函数图形,用法如下:
    ①对于函数f=f(x),ezplot的调用格式为:

    ezplot(f); %在默认区间(-2pi,2pi)绘制图形
    ezplot(f,[a,b]); %在区间(a,b)绘制图形


    ②对于隐函数f=f(x,y),ezplot的调用格式为:

    ezplot(f); %在默认区间(-2pi,2pi)绘制f(x,y)=0的图形
    ezplot(f,[xmin,xmax,ymin,ymax]); %在区间[xmin,xmax,ymin,ymax]绘制图形
    ezplot(f,[a,b]); %在区间(a,b)绘制图形


    ③对于参数方程x=x(t),y=y(t),ezplot函数的调用格式为:

    ezplot(x,y); %在默认区间绘制x=x(t),y=y(t)图形
    ezplot(x,y,[tmin,tmax]); %在区间(tmin,tmax)绘制x=x(t),y=y(t)图形


    其他隐函数绘图还有ezpolar,ezcontour,ezplot3,ezmesh,ezmeshc,ezsurf,ezsurfc。
    例子:

    subplot(2,2,1);
    ezplot('x^2+y^2-9');axis equal;
    subplot(2,2,2);
    ezplot('x^3+y^3-5*x*y+1/5')
    subplot(2,2,3);
    ezplot('cos(tan(pi*x))',[0,1]);
    subplot(2,2,4);
    ezplot('8*cos(t)','4*sqrt(2)*sin(t)',[0,2*pi]);


    在这里插入图片描述

    展开全文
  • 基本XYZ立体绘图命令 ...mesh和plot是三度空间立体绘图的基本命令,mesh可立体网状图,plot则可立体曲面图,两者产生的图形都会依高度而有不同颜色。 下列命令可出由函数 形成的立体网状图: x=linspac...

    基本XYZ立体绘图命令

    在科学目视表示(Scientific visualization)中,三度空间的立体图是一个非常重要的技巧。本章将介绍MATLAB基本XYZ三度空间的各项绘图命令。
    mesh和plot是三度空间立体绘图的基本命令,mesh可画出立体网状图,plot则可画出立体曲面图,两者产生的图形都会依高度而有不同颜色。

    下列命令可画出由函数 形成的立体网状图:

    x=linspace(-2, 2, 25); % 在x轴上取25点
    y=linspace(-2, 2, 25); % 在y轴上取25点
    [xx,yy]=meshgrid(x, y); % xx和yy都是21x21的矩阵
    zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值,zz也是21x21的矩阵
    mesh(xx, yy, zz); % 画出立体网状图

    surf和mesh的用法类似:

    x=linspace(-2, 2, 25); % 在x轴上取25点
    y=linspace(-2, 2, 25); % 在y轴上取25点
    [xx,yy]=meshgrid(x, y); % xx和yy都是21x21的矩阵
    zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值,zz也是21x21的矩阵
    surf(xx, yy, zz); % 画出立体曲面图

    为了方便测试立体绘图,MATLAB提供了一个peaks函数,可产生一个凹凸有致的曲面,包含了三个局部极大点及三个局部极小点,其方程式为:

    z = 3*(1-x).^2.*exp(-(x.^2) - (y+1).^2) ...
    - 10*(x/5 - x.^3 - y.^5).*exp(-x.^2-y.^2) ...
    - 1/3*exp(-(x+1).^2 - y.^2)

    要画出此函数的最快方法即是直接键入peaks:

    亦可对peaks函数取点,再以各种不同方法进行绘图meshz可将曲面加上围裙:

    [x,y,z]=peaks;
    meshz(x,y,z);
    axis([-inf inf -inf inf -inf inf]);

    waterfall可在x方向或y方向产生水流效果:

    [x,y,z]=peaks;
    waterfall(x,y,z);
    axis([-inf inf -inf inf -inf inf]);

    下列命令产生在y方向的水流效果:

    [x,y,z]=peaks;
    waterfall(x',y',z');
    axis([-inf inf -inf inf -inf inf]);

    meshc同时画出网状图与等高线:

    [x,y,z]=peaks;
    meshc(x,y,z);
    axis([-inf inf -inf inf -inf inf]);


    surfc同时画出曲面图与等高线:

    [x,y,z]=peaks;
    surfc(x,y,z);
    axis([-inf inf -inf inf -inf inf]);

    contour3画出曲面在三度空间中的等高线:

    contour3(peaks, 20);
    axis([-inf inf -inf inf -inf inf]);

    contour画出曲面等高线在XY平面的投影:

    contour(peaks, 20);

    plot3可画出三度空间中的曲线:

    t=linspace(0,20*pi, 501);
    plot3(t.*sin(t), t.*cos(t), t);


    亦可同时画出两条三度空间中的曲线:

    t=linspace(0, 10*pi, 501);
    plot3(t.*sin(t), t.*cos(t), t, t.*sin(t), t.*cos
    SURFL的z-参数。看z-参数的确定平滑涂色效果(定义变化方向)surfl(p,z);z=(n1,n2,n3)。
    clf;
    x= -0.5:0.3:2.5;y=-0.5:0.3:2;
    [X,Y]=meshgrid(x,y);
    p=(4+X.^2/9+Y.^2/4);;
    %cm=[1 0 0;0 1 0;0 0 1];
    %colormap(cm)
    subplot(2,2,1);surfl(p,[1,0,0])
    subplot(2,2,2);surfl(p,[0,1,0])
    subplot(2,2,3);surfl(p,[0,0,1])
    subplot(2,2,4);surfl(p,[1,1,0])
    (4) 辅助图视效果
    *1)视角定义view(az,el)
    clf;x= -1.5:0.2:1.5;y=-1:0.2:1;
    [X,Y]=meshgrid(x,y);
    p=sqrt(4-X.^2/9-Y.^2/4);
    subplot(2,2,1);surfl(p);view(30,30)
    shading interp
    subplot(2,2,2);surfl(p);view(90,10)
    shading interp
    subplot(2,2,3);surfl(p);view(-10,-10)
    shading interp
    subplot(2,2,4);surfl(p);view(140,60)
    shading interp
    *2)surfl光照模式与光照角度设置, surfl(x,y,z,d,s,k)指令中s 与k 参数
    d:见(3)
    s:确定光照角度;z=(sx,sy,sz);默认光照角度是观察角逆时针方向45度
    k::光照模式:确定强度
           ka:背景光          kd:漫射光        ks:定向光        spread:扩散光
    例:
    clf;x= -1.5:0.2:1.5;y=-1:0.2:1;
    [X,Y]=meshgrid(x,y);
    Z=sqrt(4-X.^2/9-Y.^2/4);
    view(45,45)
    subplot(2,2,1);surfl(X,Y,Z, [0,45],[.1 .6 .4 10]);
    shading interp
    subplot(2,2,2);surfl(X,Y,Z, [20,45],[.3 .6 .4 10]);
    shading interp
    subplot(2,2,3);surfl(X,Y,Z, [40,45],[.6 .6 .4 10]);
    shading interp
    subplot(2,2,4);surfl(X,Y,Z, [60,45],[.9 .6 .4 10]);
    shading interp

    *3) 图视放大 zoom on ;zoom off; zoom
    *鼠标点击变焦(左键放大;右键盘缩小)
    *鼠标拖拉变焦
    t=-16:0.1:16;
    x=sin(t.*10).*(t.^2);
    plot(t,x,'r-')
    zoom on
    4. 超维图形表达
    (1) 三维色彩表达(色轴;图象的色彩维)
    clf
    a=ones(20);
    a1=2*ones(13);
    a2=3*ones(7);
    a3=4*ones(2);
    a(4:16,4:16)=a1;
    a(7:13,7:13)=a2;
    a(10:11,10:11)=a3;
    subplot(2,1,1)
    meshc(a)
    subplot(2,1,2)
    pcolor(a)
    colorbar('horiz')
    colormap(hsv)
    % shading interp

    (2) 四维色彩表达(色轴;图象的色彩维)
    clf
    x=-5:0.1:5;
    y=-5:0.25:5;
    z=-5:0.25:5;
    n=length(x);
    [X,Y,Z]=meshgrid(x,y,z);
    V=(-X.^2-Y.^2-Z.^2);
    xi=[-4,-2,0,2,4];
    yi=0.5;
    zi=-0.5;
    subplot(2,1,1);
    slice(x,y,z,V,xi,yi,zi);
    colorbar('horiz');
    view([45,45]);
    shading interp
    xi=[0];
    subplot(2,1,2);
    slice(x,y,z,V,xi,yi,zi);
    view([30,45]);
    shading interp




    展开全文
  • 详解MATLAB图形绘制技术》首先介绍MATLAB的基本知识及基本运算,使读者对MATLAB有一个概略的了解,然后系统论述图形绘制技术的基本概念、工作原理及在工程中的应用。书中精选科学和工程中常用的多个算法,全部采用...
  • 立体图形的功能。 之后我们的计划是学习如何在纸上完成旋转,然后使用代码。 重要的一点是以给定的角度旋转对象,因此用户将设法观察结果。 软件环境 要运行该软件,您需要一台带有可以运行 Matlab 环境的操作系统的...
  • 转自:... mesh和plot是三度空间立体绘图的基本命令,mesh可立体网状图,plot则可立体曲面图,两者产生的图形都会依高度而有不同颜色。下列命令可出由函数 形成的立体网状图: x=linsp
  • python matplotlib模块,是扩展的MATLAB的一个绘图工具库。他可以绘制各种图形,可是最近最的一个小程序,得到一些三维的数据点图,就学习了下python中的matplotlib模块,如何绘制三维图形。初学者,可能对这些第三...
  • matlab自学课件

    2018-12-01 13:09:37
    4 三维立体绘图 5 特殊图形 6 图像显示与读写 7 动画制作 8 句柄图形与GUI设计 9 GUIDE:GUI设计环境 第三篇 变量与数据结构 10 矩阵的处理与运算 11 字符与字符串 12 多维数组 13 单元数组 14 结构数组 15 稀疏矩阵...
  • 培训matlab教程

    2009-05-18 17:53:02
    01-MATLAB小传与外观 ...04-三维立体绘图 05-特殊图形 06-动画制作 07-句柄式图形与GUI设计 08-句柄式图形与GUI设计 09-矩阵的处理与运算 10-字符与字符串 12-异质数组 13-结构数组 14-MATLAB 的运算 15-M文件
  • matlab图像

    2017-12-31 13:55:00
    1、在网络上发现matlab出一些很有意思的图形立体爱心) clc; const=0; x=-5:0.05:5;y=-5:0.05:5;z=-5:0.05:5; [x,y,z]=meshgrid(x,y,z); f=(x.^2 + (9/4)*y.^2 + z.^2 - 1).^3 - x.^2.*z.^3 - (9/80)*y...
  • mesh和plot是三度空间立体绘图的基本命令,mesh可立体网状图,plot则可立体曲面图,两者产生的图形都会依高度而有不同颜色。下列命令可出由函数 形成的立体网状图: x=linspace(-2, 2, 25); % 在x轴上取...
  • 1.4 MATLAB自带图形集 10 1.4.1 平面与立体绘图 10 1.4.2 复杂函数的三维绘图 13 1.4.3 等高线绘制 17 1.4.4 MATLAB动画 17 1.4.5 数据拟合 19 1.4.6 MATLAB图像处理 21 1.5 本章小结 22 第2章 GUI应用及数值分析 23...
  • matlab2019a

    2019-04-16 11:32:01
    stlread 和 stlwrite 函数:读取和写入三角剖分的 STL(立体光刻)文件 TabularTextDatastore 对象:从非英语地域导入包含日期和时间的数据 6、数据分析 grouptransform 函数:按组转换表或时间表数据 groupsummary ...
  • cplxdemo :复杂的XYZ立体图形 ◆ 等高线绘制 quivdemo :等高线箭头显示 ◆ 动画 lorenz : Lorenz吸引子动画显示 ◆ 电影 vibes : L-形薄膜振动 ◆ Fourier变换 sshow sunspots :太阳黑点数据的傅里叶分析...
  • 2、某地区一年中每月的平均气温和平均降雨量如表4-1所示,请出其图形,要求标注出坐标轴、数据点位置,数据点大小等。 表4-1 某地区温度—降雨量数据 月份 温度 降雨量 1 0.2 4.6 2 2.3 3.6 3 8.7 2.1 4 18.5 2.9...
  • 基本XYZ立体绘图命令

    千次阅读 2015-07-10 13:11:09
    3.基本XYZ立体绘图命令  ...mesh和plot是三度空间立体绘图的基本命令,mesh可立体网状图,plot则可立体曲面图,两者产生的图形都会依高度而有不同颜色。下列命令可出由函数形成的立体网状图:  x
  • MATLAB程序设计与典型应用(源程序)

    热门讨论 2013-07-04 20:54:16
    模糊推理系统的MATLAB模糊工具箱的图形界面实现法... 166 6.2 MATLAB模糊逻辑工具箱命令函数及示例... 173 6.3 MATLAB模糊逻辑工具箱命令函数应用示例... 193 第7章 MATLAB在人工神经网络中的应用... 197 7.1 人工...
  • 3.基本XYZ立体绘图命令 在科学... mesh和plot是三度空间立体绘图的基本命令,mesh可立体网状图,plot则可立体曲面图,两者产生的图形都会依高度而有不同颜色。下列命令可出由函数形成的立体网状图: x=lins
  • ) 的图形,并计算它们所围成的立体Ω的图形的体积。 在这里插入代码片 2、计算积分∬????^???? / ????^???? ???????????????? ,其中积分区域D为由直线???? = ????, ???? = ????和双曲线???????? = ????所围成的闭...
  • 基本XYZ立体绘图命令 ...mesh和plot是三度空间立体绘图的基本命令,mesh可立体网状图,plot则可立体曲面图,两者产生的图形都会依高度而有不同颜色。下列命令可出由函数形成的立体网状图: x
  • gnuplot.zip

    2019-12-15 20:35:51
    它的功能是把数据资料和数学函数转换为容易观察的平面或立体图形,它有两种工作方式,交互式方式和批处理方式,它可以让使用者很容易地读入外部的数据结果,在屏幕上显示图形,并且可以选择和修改图形的画法,明显...

空空如也

空空如也

1 2
收藏数 24
精华内容 9
关键字:

matlab画立体图形

matlab 订阅
