  • arduino按钮控制LED

    千次阅读 2016-01-24 21:46:30
    int key=7;//设置LED的数字IO脚 void setup() { pinMode(key,OUTPUT);//设置数字IO引脚为输出模式 } void loop() { int i;//定义变量 while(1) ... if(i>1000)//如果电压值大于1000(即4.88V) digi
    int key=7;//设置LED的数字IO脚
    void setup()
    {
      pinMode(key,OUTPUT);//设置数字IO引脚为输出模式
    }
    void loop()
    {
      int i;//定义变量
      while(1)
      {
        i=analogRead(5);//读取模拟5口电压值
        if(i>1000)//如果电压值大于1000(即4.88V)
          digitalWrite(key,HIGH);//设置第七引脚为高电平,点亮led灯
        else
          digitalWrite(key,LOW);//设置第七引脚为低电平,熄灭led灯
      }
    }

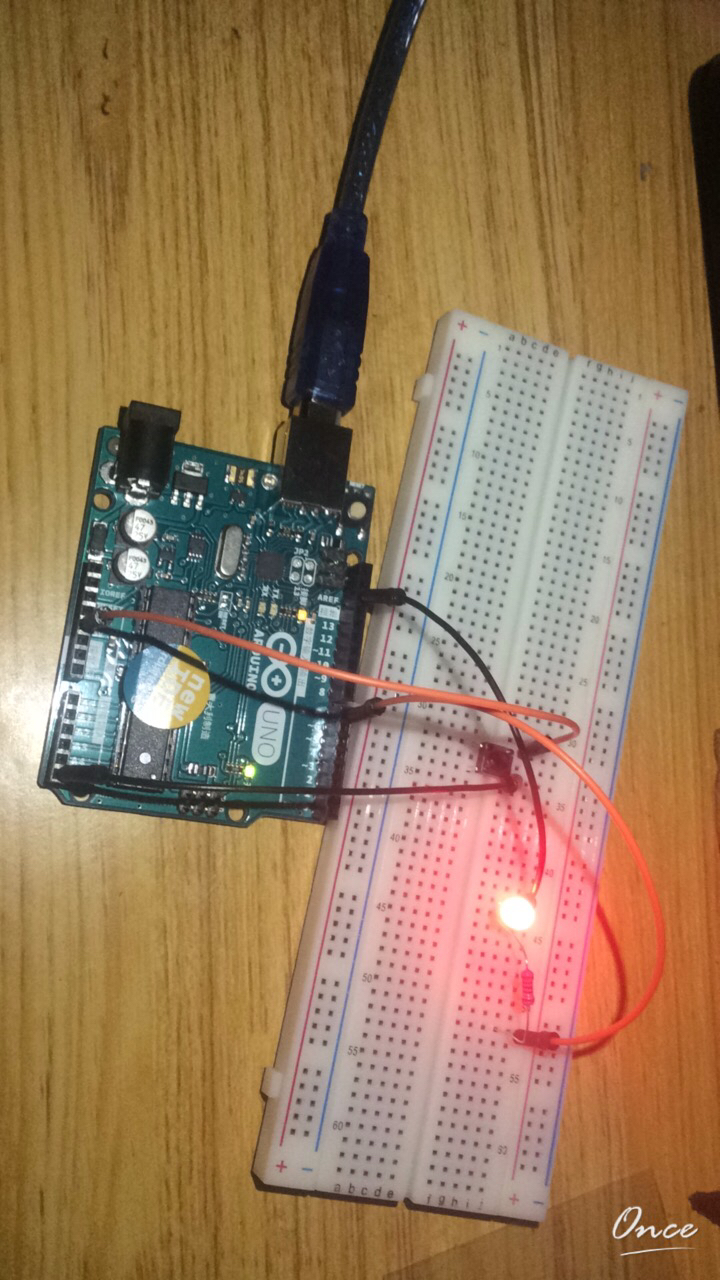

    ![这里写图片描述](https://img-blog.csdn.net/20160124214714861)

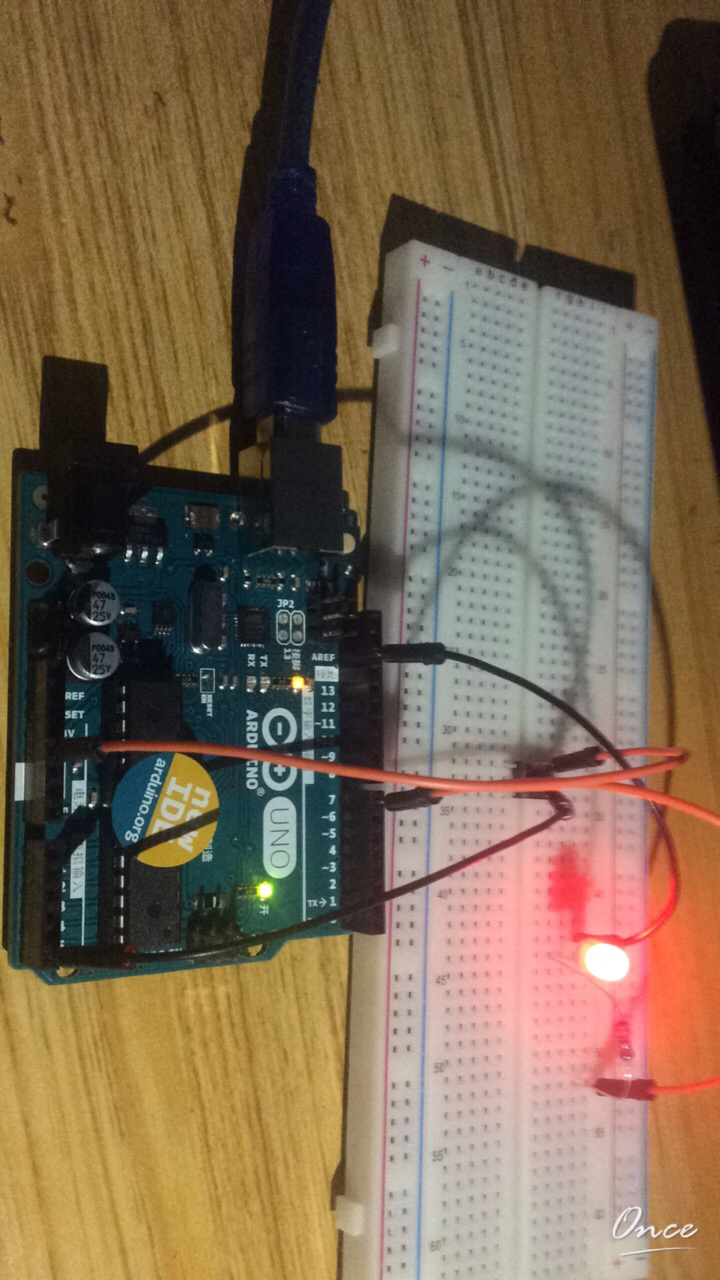

    ![这里写图片描述](https://img-blog.csdn.net/20160124214734658)
    参考来源 http://www.geek-workshop.com/forum.php?mod=viewthread&tid=74
    展开全文
  • Arduino 按钮控制LED灯亮度

    千次阅读 2019-07-05 19:13:28
    //LED是9 , BUTTON是2 int val = 0; //存储输入引脚状态 int old_val = 0; //存储val上一状态数值 int state = 0; //当state=0时关闭LED灯,state=1时开启LED灯 int brightness = 128;... //按下按钮的开始...

    按下按钮开关可以打开LED灯
    再按一遍关闭LED灯
    长按按钮可以调节LED灯的亮度
    再关闭可以保持当前选择的亮度。

    //LED是9 , BUTTON是2
    int val = 0; //存储输入引脚状态
    int old_val = 0; //存储val上一状态数值
    int state = 0; //当state=0时关闭LED灯,state=1时开启LED灯
    int brightness = 128; //存储方式数值,128为中间值

    unsigned long startTime = 0; //按下按钮的开始时间

    void setup() {
      pinMode(9, OUTPUT); //设定LED引脚9为输出接口
      pinMode(2, INPUT); //设定BUTTON引脚2为输入接口
    }

    void loop() {
      val = digitalRead(2); //读取按钮状态并存储至val
      //检测按钮状态变化过程(设定LED灯状态)
      //如果你的按钮开关返回值和我的相反,请修改这个条件语句,将LOW和HIGH交换一下就可以了。
      if ((val == LOW) && (old_val == HIGH)) {
        state = 1 - state; //如果按钮从松开转变为按下状态,则改变state变量的数值
        startTime = millis(); //暂存最后一次按钮按下的开始时间(毫秒)
        delay(10);
      }

      //按住按钮并保持不放(调节亮度)
      //如果你的按钮开关返回值和我的相反,请修改这个条件语句,将LOW换成HIGH就可以了。
      if ((val == LOW) && (old_val == LOW)) {
        //如果按住按钮持续时间超过0.5秒(500毫秒)
        if (state == 1 && (millis() - startTime) > 500) {
          brightness++;//亮度变量逐渐+1
          delay(10);//延时10毫秒避免增加速度过快
          if (brightness > 255) { //255是亮度变量最大值(PWM输出最大值)
            brightness = 0; //如果亮度变量增加后结果大于255,则重新设定成0,灯光亮度由暗到亮
          }
        }
      }
      old_val = val; //存储当前val变量状态,用来判断按钮变化状态
      if (state == 1)
        analogWrite(9, brightness); //点亮LED灯并设定亮度
      else
        analogWrite(9, 0); //关闭LED灯
    }



    展开全文
  • 按钮的程序设计:单片机程序的设计难题在于,对按钮开关的判断,初学者往往会简单认为检测到电流即为按钮按下,其实不然,程序的一段代码的执行时间是非常短的,而开关的机械结构,使得开关在按下去,在按钮完全即将...

    按钮的程序设计:

    单片机程序的设计难题在于,对按钮开关的判断,初学者往往会简单认为检测到电流即为按钮按下,其实不然,程序的一段代码的执行时间是非常短的,而开关的机械结构,使得开关在按下去,在按钮完全即将接触到完全接触之间,电平是不稳定的,代码在检测的时候可能会检测到多个不同的数据,从而影响判断,此外,单片机的程序除了要检测开关,也会有其他的任务需要执行,所以程序是在主程序和开关检测这一块不断的进行切换的。有点像操作系统的分时系统。

    下面是对按钮的防抖的方法,分为硬件防抖和软件防抖,这里介绍的是软件防抖。

    if(value == 0) //一旦检测到键值

    {

    Delay(); //延时20ms,有效滤除按键的抖动

    if(value == 0) //再次确定键值是否有效

    {

    …… //执行相应处理

    }

    }

    详见于   https://blog.csdn.net/shenlei314/article/details/47785411

    下面的的这个是我老师给的代码

    boolean checkSwitchState(int pin)

    {

    int nowState; int count = 0;

    nowState = digitalRead(pin); //保存開關的狀態

    while(nowState == HIGH)

    {

    delay(1);

    nowState = digitalRead(pin);

    count++;

    if(count == 10)

    return nowState;

    }

    return LOW;

    }

    展开全文
  • 手就不能离开按钮了,这样非常不方便,怎么才能像家里控制电灯一样,按一下点亮,再按下熄灭呢,我们可以改进程序,使得可以实现这样的效果,将程序修改为下面列出的代码,再上传到Arduino UNO控制器中。#define LED...

    实验扩展:上面的例程做过以后,大家可能会想,这样的话我们想要点亮LED,手就不能离开按钮了,这样非常不方便,怎么才能像家里控制电灯一样,按一下点亮,再按下熄灭呢,我们可以改进程序,使得可以实现这样的效果,将程序修改为下面列出的代码,再上传到Arduino UNO控制器中。

    #define LED 7       //定义LED引脚为13

    #define BUTTON 2    //定义按钮开关引脚为12

    int val = 0;        //变量val用来储存按钮状态

    int old_val = 0;    //暂存val变量的上一个时间单位

    int state = 0;       //0表示LED关闭,1表示打开

    void setup(){

    pinMode(LED, OUTPUT);     //设定LED引脚为输出状态

    pinMode (BUTTON,INPUT);   //设定按钮引脚为输入状态

    }

    void loop(){

    val = digitalRead(BUTTON); //读取按钮状态并储存

    //检查按钮的变化情况

    if((val == HIGH)&&(old_val == LOW)){

    state =1-state;

    delay(40);              //延时简单抗抖动

    }

    old_val = val;            //val下载已经是旧的了,让我们暂存一下

    if (state == 1){

    digitalWrite(LED,HIGH);  //开启LED灯

    }else{

    digitalWrite(LED,LOW);   //关闭LED灯

    }

    }

    展开全文
  • Arduino按钮控制LED

    千次阅读 2019-06-17 19:37:08
    按钮控制LED欢迎使用Markdown编辑器新的改变功能快捷键合理的创建标题,有助于目录的生成如何改变文本的样式插入链接与图片如何插入一段漂亮的代码片生成一个适合你的列表创建一个表格设定内容居中、居左、居右...
  • Arduino按钮控制程序

    2019-09-24 18:13:37
    按钮的程序设计: 单片机程序的设计难题在于,对按钮开关的判断,初学者往往会简单认为检测到电流即为按钮按下,其实不然,程序的一段代码的执行时间是非常短的,而开关的机械结构,使得开关在按下去,在按钮完全...
  • arduino来源01基本概念Arduino是一款便捷灵活、方便上手的的开源电子原型平台,Arduino平台由硬件(各种型号的Arduino控制板)和Arduino集成开发环境(Arduino IDE)组成,可以理解ArduinoArduino软硬件平台的统称。...
  • 初学Arduino——按钮控制(一)

    万次阅读 2019-01-13 18:41:56
    执行动作: 第一次按下按钮并松开:亮 第二次按下按钮并松开:灭 ...图解:初次学习Arduino(C语言基础也不是很好),理解这个真的花费了不少时间。下图是关于led灯第一次按下亮,第二次按下灭的流程 ...
  • 前两天发布的一个用Arduino制作的RC控制器,有朋友留言说对这个项目的制作过感兴趣,所以本期我把制作的详细过程与大家一起分享。第1部分—发射机原理图 下面是这个项目的示意图,其中包含所有连接和组件值。在下面...
  • 初学Arduino——按钮控制(四)

    千次阅读 2019-01-14 21:05:21
    采用两个按钮控制,按下一个按钮时:led变为呼吸灯(先由灭到亮,再从亮到灭);  当按下另外一个按钮并松开时,led灯瞬间灭掉。 int led = 3; int button1 = 5; int button2 = 8; void setup() { // put your ...
  • 初学Arduino——按钮控制(二)

    千次阅读 2019-01-14 20:48:22
    采用两个按钮,一个按钮按下后,led亮;另外一个按钮按下后,led灭 ps:两个按钮按下的瞬间,都是由低电压到高电压 int led = 3; int button1 = 5; int button2 = 8; void setup() { // put your setup code ...
  • 初学Arduino——按钮控制(三)

    千次阅读 2019-01-14 20:59:22
    按一次按钮并松开:led灯亮1s后灭掉 连续按两次按钮并松开:led灯由灭到亮,再由亮到灭(呼吸灯) 这两个动作可以不连续 int ledPin = 3; int buttonPin = 5; void setup() { // put your setup code here, to ...
  • 按键是一种常用的控制电器元件,常用来接通或断开电路,从而达到控制电机或者其他设备运行的开关。按键的外观多种多样,本次实验使用的是这种微型按键,6mm的,如下图。2011-7-21 20:11 上传(152.07 KB)此种按键有4...
  • 请问如何在ARDUINO上通过按钮控制单个舵机转动到90度后保持一定的时间后舵机返回0度?舵机保持的时间通过模拟口的电位器调节(时间是0.1秒到3.9秒)?不用库。
  • 按键是一种常用的控制电器元件,常用来接通或断开电路,从而达到控制电机或者其他设备运行的开关。按键的外观多种多样,本次实验使用的是这种微型按键,6mm的,如下图。 此种按键有4个脚,从背面看是这样子的。 在...
  • 一、背景按键是人机界面比较常用的输入设备,本次实验通过按键按下,控制灯的亮,另一个按键按下控制灯灭二、硬件D9 接LED灯,D4接按键关闭,D5接按键打开三、程序const int openButtonPin =4; // 按键1引脚const ...
  • Arduino开发板经常用于制作一些小型的机器人,并具有简单的逻辑定义控制。但是,由于板载计算能力和软件有限,开发人员常常无法升级到更复杂的机器人。通常,随着开发人员变得越来越有经验,他们会寻找专门用于...
  • Arduino学习笔记——按钮控制LED

    千次阅读 2017-07-06 10:23:25
    按钮控制LED材料: LED二极管一个 面包板一块 面包线若干 电阻一个 开关一个 Arduino板一块(我用的是DCcduino UNO) 电路连接及效果图:按钮与电阻接在面包板上,两端正负极分别接电源扩展插座的3.3v和GND端口,...
  • 一:按钮控制一个灯 ...
  • Arduino学习笔记-按钮控制LED实验

    千次阅读 多人点赞 2019-11-16 10:28:28
    目录 原理 操作 原理 这里的R1为下拉电阻。 这里要注意: ...当按下按钮: 操作 源码如下: const int buttonPin = 2; const int ledPin = 13; int buttonState = 0; void setup...
  • Arduino UNO 使用按钮控制LED-接线图

    千次阅读 2020-01-02 17:15:33
  • 准备器材:开发板(Arduino UNO)面包板1块面包板跳线LED灯:1个220Ω电阻:1个10KΩ电阻:1个四脚开关:1个色环电阻这边同时使用10K和220的电阻,我们要学会分辨色环电阻的阻值,以免在实验或者收拾的时候把两者搞...
  • 这节课,我们使用按键来控制LED的亮与灭。1、按键的连接材料准备:面包板×1LED×1按键(轻触开关)×1电阻×1导线×5 图4-1轻触开关 图4-2 色环电阻本课中,我们将实现按下按键点亮LED灯,松开按键熄灭LED的简单效果...
  • 关于如何使用操纵杆或模拟传感器控制Servos的教程很多,但有时我们需要使用按钮控制它们
  • 部件列表:Arduino Uno(其他板可能标准直流电动机L293DNE H桥2个按钮跳线面包板所有这些物品都可以很便宜地在线购买。步骤2:串行通信-接线首先,让我们进行串行通信。如图所示连接Arduino。第3步...
  • 利用 Andorid 手机连接 Arduino控制 LED灯开关 ***首先,将 Arduino 断电***,然后按着蓝牙模块上的黑色按钮,再让 Arduino 通电,如果蓝牙模块指示灯按2秒的频率闪烁,表明蓝牙模块已经正确进入 AT 模式。 打开 ...
  • Arduino 摇杆控制 舵机

    千次阅读 2012-12-07 18:09:18
    摇杆有 V H 两个轴 和 B 一个按钮。他们的值都是模拟量,要用模拟信号做。 其中 V H 轴 实际是一个抽头电阻,但是一般来说数值不是非常稳定,需要设计一些近似量。 部分代码如下。 void setup(){ vServo.attach...
  • Arduino电磁阀教程展示了如何使用按钮和继电器以及Arduino兼容控制器来控制螺线管。
