    一、背景

    最近因为项目需求,我们需要引入一个流程引擎框架。基于以前做办公系统的经验,我就选择了activiti流程引擎框架,不过版本已经更新了好几个了,前后端技术也更新了,集成方式也不同了。于是我开始找资料,发现大多都是后端集成的方式,包括前端代码也喜欢放在后端resources中,这是五年前的模式了,我感觉这种方式很不友好。况且,目前都采用前后端分离的架构模式,前端框架也比较成熟和流行,我们还把html放在后端,从前端、后端、部署三个层面都显的很鸡肋,后面零零散散找了一些资料,踩了很多坑,奋斗了几个晚上,终于集成完毕。因此写个博客记录一下,有描述不详细的地方,欢迎留言,我目前还留存一点记忆,可以解答,哈哈。

    二、前端集成

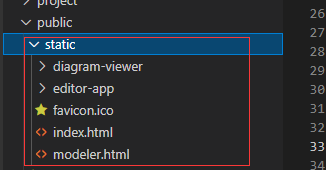

    2.1、搭建一个vue项目,将activiti6的前端代码放在public目录下(前端代码可以去官网下载)

    2.2、集成模型设计。新建一个vue文件,内容如下

    <template>
      <div style="position:relative;height: 100%;">
        <iframe
          id="iframe"
          :src="modelerUrl"
          frameborder="0"
          width="100%"
          height="720px"
          scrolling="auto"
        />
        <Spin v-if="modelerLoading" fix size="large" />
      </div>
    </template>

    <script>
    import { getToken } from '@/utils/auth'
    export default {
      name: 'ModelDefine',
      components: {},

      data() {
        return {
          modelerLoading: true,
          modelerUrl: '/static/modeler.html?modelId=' + this.$route.query.id + '&time=' + new Date().getTime()
        }
      },
      computed: {
        token() {
          return 'Bearer ' + getToken()
        }
      },
      created() {},
      mounted() {
        window.getMyVue = this
      },
      methods: {}
    }
    </script>
    <style lang="scss" scoped>
    .iframe {
      width: 100%;
      height: calc(100vh - 154px);
    }
    </style>

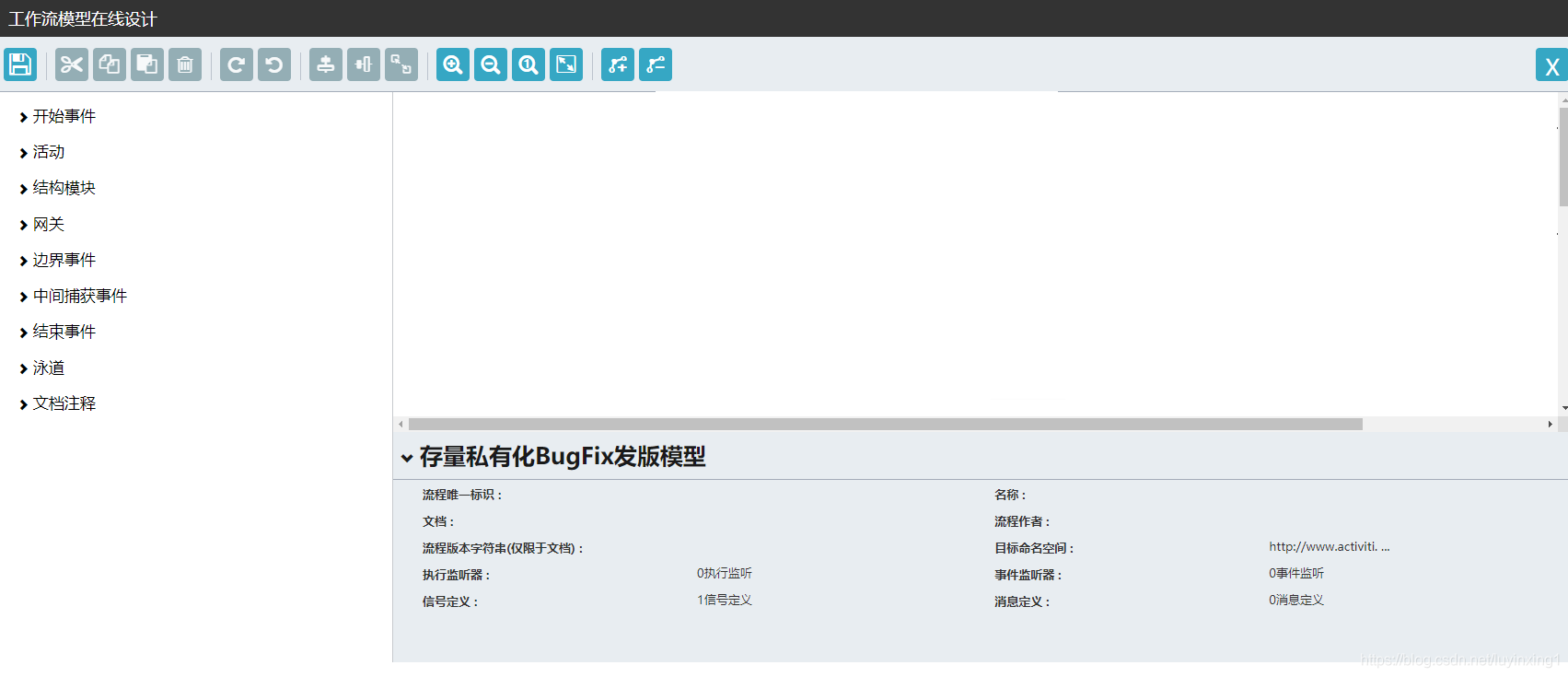

    结果如图:

    2.3、对接token。每个系统都有自己的登录逻辑,activiti前端支持对接项目的token。打开static/modeler.html添加一下代码

      <script>
        (
          function (open) {
            XMLHttpRequest.prototype.open = function (method, url, async, user, pass) {
              open.call(this, method, url, async, user, pass);  //this指XMLHttpRequest
              this.setRequestHeader("Authorization", window.parent.getMyVue.token); //mounted时传入的token
            };
          }
        )(XMLHttpRequest.prototype.open);
      </script>

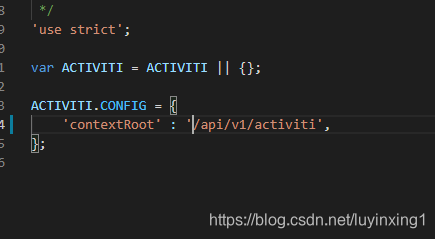

    2.4、修改接口配置。activiti默认的api配置也是支持修改的,可以对应我们自己的业务系统的路由。打开static/editor-app/app-cfg.js

    完成上述几步,前端集成基本告一段落了,需要我们重写后台接口,完成模型的新建和保存。

    三、后端集成

    3.1、搭建一个springboot工程,本次使用的springboot2.4.2

    3.2、集成jar包

            <!-- activiti 流程引擎 -->
            <dependency>
                <groupId>org.activiti</groupId>
                <artifactId>activiti-engine</artifactId>
                <version>6.0.0</version>
                <exclusions>
                    <exclusion>
                        <groupId>org.mybatis</groupId>
                        <artifactId>mybatis</artifactId>
                    </exclusion>
                </exclusions>
            </dependency>
            <dependency>
                <groupId>org.activiti</groupId>
                <artifactId>activiti-json-converter</artifactId>
                <version>6.0.0</version>
            </dependency>
            <dependency>
                <groupId>org.activiti</groupId>
                <artifactId>activiti-spring-boot-starter-basic</artifactId>
                <version>6.0.0</version>
            </dependency>

            <dependency>
                <groupId>org.apache.xmlgraphics</groupId>
                <artifactId>batik-codec</artifactId>
                <version>1.7</version>
            </dependency>
            <dependency>
                <groupId>org.apache.xmlgraphics</groupId>
                <artifactId>batik-css</artifactId>
                <version>1.7</version>
            </dependency>
            <dependency>
                <groupId>org.apache.xmlgraphics</groupId>
                <artifactId>batik-svg-dom</artifactId>
                <version>1.7</version>
            </dependency>
            <dependency>
                <groupId>org.apache.xmlgraphics</groupId>
                <artifactId>batik-svggen</artifactId>
                <version>1.7</version>
            </dependency>

    3.3、配置activiti(springboot项目的yml文件)

    spring:
      activiti:
        check-process-definitions: false  # 自动检查、部署流程定义文件
        database-schema-update: true  # 自动更新数据库结构
        process-definition-location-prefix: classpath:/processes  # 流程定义文件存储目录

    3.4、重写新增模型接口

        /**
         * 新增模型
         * */
        @PostMapping("/add")
        public AjaxResult addModel(@RequestBody ModelEntityForAdd newModel){
            ObjectNode modelNode = objectMapper.createObjectNode();
            modelNode.put(MODEL_NAME, newModel.getName());
            modelNode.put(MODEL_DESCRIPTION, newModel.getDescription());
            modelNode.put(MODEL_REVISION, "1");

            Model model = repositoryService.newModel();
            model.setName(newModel.getName());
            model.setKey(newModel.getKey());
            model.setCategory(newModel.getCategory());
            model.setMetaInfo(modelNode.toString());

            repositoryService.saveModel(model);
            String id = model.getId();

            //完善ModelEditorSource
            ObjectNode editorNode = objectMapper.createObjectNode();
            editorNode.put("id", "canvas");
            editorNode.put("resourceId", "canvas");
            ObjectNode stencilSetNode = objectMapper.createObjectNode();
            stencilSetNode.put("namespace", "http://b3mn.org/stencilset/bpmn2.0#");
            editorNode.putPOJO("stencilset", stencilSetNode);
            repositoryService.addModelEditorSource(id, editorNode.toString().getBytes(StandardCharsets.UTF_8));
            return AjaxResult.success(id);
        }

    3.5、重写获取流程定义接口

    /**
         * 获取流程定义json数据
         *
         * @param modelId
         * @return
         */
        @GetMapping(value = "/{modelId}/json")
        public ObjectNode getEditorJson(@PathVariable String modelId) {
            ObjectNode modelNode = null;

            Model model = repositoryService.getModel(modelId);

            if (model != null) {
                try {
                    if (StringUtils.isNotEmpty(model.getMetaInfo())) {
                        modelNode = (ObjectNode) objectMapper.readTree(model.getMetaInfo());
                    } else {
                        modelNode = objectMapper.createObjectNode();
                        modelNode.put(MODEL_NAME, model.getName());
                    }
                    modelNode.put(MODEL_ID, model.getId());
                    byte[] modelEditorSource = repositoryService.getModelEditorSource(model.getId());
                    ObjectNode editorJsonNode = (ObjectNode) objectMapper.readTree(new String(modelEditorSource, StandardCharsets.UTF_8));
                    modelNode.putPOJO("model", editorJsonNode);

                } catch (Exception e) {
                    throw new ActivitiException("Error creating model JSON", e);
                }
            }
            return modelNode;
        }

    3.6、重写保存模型接口

    /**
         * 保存流程定义数据
         */
        @PutMapping(value = "/{modelId}/save")
        public void saveModel(@PathVariable String modelId, @RequestParam("name") String name, @RequestParam("json_xml") String json_xml,
                              @RequestParam("svg_xml") String svg_xml, @RequestParam("description") String description) {
            try {
                Model model = repositoryService.getModel(modelId);

                ObjectNode modelJson = (ObjectNode) objectMapper.readTree(model.getMetaInfo());

                modelJson.put(MODEL_NAME, name);
                modelJson.put(MODEL_DESCRIPTION, description);
                model.setMetaInfo(modelJson.toString());
                model.setName(name);
                model.setVersion(model.getVersion() + 1);
                repositoryService.saveModel(model);

                repositoryService.addModelEditorSource(model.getId(), Objects.requireNonNull(json_xml.getBytes(StandardCharsets.UTF_8)));

                InputStream svgStream = new ByteArrayInputStream(Objects.requireNonNull(svg_xml.getBytes(StandardCharsets.UTF_8)));
                TranscoderInput input = new TranscoderInput(svgStream);

                PNGTranscoder transcoder = new PNGTranscoder();
                // Setup output
                ByteArrayOutputStream outStream = new ByteArrayOutputStream();
                TranscoderOutput output = new TranscoderOutput(outStream);

                // Do the transformation
                transcoder.transcode(input, output);
                final byte[] result = outStream.toByteArray();
                repositoryService.addModelEditorSourceExtra(model.getId(), result);
                outStream.close();

            } catch (Exception e) {
                throw new ActivitiException("Error saving model", e);
            }
        }

    完成上述三个接口,再结合前端,就基本完成了模型的创建、编辑、保存了。至于后续的模型部署、流程实例等等,网上都有很多资料了。
