  • 路由器文件系统 如果您认为自己可能不记得如何配置网络中的每个设备,那么您并不孤单。在大型网络中,不可能手动配置每个设备。幸运的是,有很多方法可以复制或更新配置,然后将其粘贴。为此,您将需要知道如何查看...

    路由器文件系统

    如果您认为自己可能不记得如何配置网络中的每个设备,那么您并不孤单。在大型网络中,不可能手动配置每个设备。幸运的是,有很多方法可以复制或更新配置,然后将其粘贴。为此,您将需要知道如何查看和管理文件系统。

    Cisco IOS文件系统(IFS)允许管理员导航到其他目录并在目录中列出文件。管理员还可以在闪存或磁盘上创建子目录。可用目录取决于设备。

    该示例显示show file systems命令的输出,该命令列出了Cisco 4221路由器上的所有可用文件系统。

    Router# show file systems
    File Systems:
           Size(b)       Free(b)      Type  Flags  Prefixes
                 -             -    opaque     rw   system:
                 -             -    opaque     rw   tmpsys:
    *   7194652672    6294822912      disk     rw   bootflash: flash:
         256589824     256573440      disk     rw   usb0:
        1804468224    1723789312      disk     ro   webui:
                 -             -    opaque     rw   null:
                 -             -    opaque     ro   tar:
                 -             -   network     rw   tftp:
                 -             -    opaque     wo   syslog:
          33554432      33539983     nvram     rw   nvram:
                 -             -   network     rw   rcp:
                 -             -   network     rw   ftp:
                 -             -   network     rw   http:
                 -             -   network     rw   scp:
                 -             -   network     rw   sftp:
                 -             -   network     rw   https:
                 -             -    opaque     ro   cns:
    Router#


    该命令提供有用的信息,例如总内存和可用内存的数量,文件系统的类型及其权限。权限包括只读(ro),仅写(wo)和读写(rw)。权限显示在命令输出的“标志”列中。

    尽管列出了几个文件系统,但我们感兴趣的将是tftp,flash和nvram文件系统。

    请注意,闪存文件系统之前还带有一个星号。这表明flash是当前的默认文件系统。可启动的IOS位于闪存中;因此,在闪存列表中附加了井号(#),表示它是可引导磁盘。

    闪存文件系统

    该示例显示dir(目录)命令的输出。

    Router# dir
    Directory of bootflash:/
       11  drwx            16384   Aug 2 2019 04:15:13 +00:00  lost+found
    370945  drwx             4096   Oct 3 2019 15:12:10 +00:00  .installer
    338689  drwx             4096   Aug 2 2019 04:15:55 +00:00  .ssh
    217729  drwx             4096   Aug 2 2019 04:17:59 +00:00  core
    379009  drwx             4096  Sep 26 2019 15:54:10 +00:00  .prst_sync
    80641  drwx             4096   Aug 2 2019 04:16:09 +00:00  .rollback_timer
    161281  drwx             4096   Aug 2 2019 04:16:11 +00:00  gs_script
    112897  drwx           102400   Oct 3 2019 15:23:07 +00:00  tracelogs
    362881  drwx             4096  Aug 23 2019 17:19:54 +00:00  .dbpersist
    298369  drwx             4096   Aug 2 2019 04:16:41 +00:00  virtual-instance
       12  -rw-               30   Oct 3 2019 15:14:11 +00:00  throughput_monitor_params
     8065  drwx             4096   Aug 2 2019 04:17:55 +00:00  onep
       13  -rw-               34   Oct 3 2019 15:19:30 +00:00  pnp-tech-time
    249985  drwx             4096  Aug 20 2019 17:40:11 +00:00  Archives
       14  -rw-            65037   Oct 3 2019 15:19:42 +00:00  pnp-tech-discovery-summary
       17  -rw-          5032908  Sep 19 2019 14:16:23 +00:00  isr4200_4300_rommon_1612_1r_SPA.pkg
       18  -rw-        517153193  Sep 21 2019 04:24:04 +00:00  isr4200-universalk9_ias.16.09.04.SPA.bin
    7194652672 bytes total (6294822912 bytes free)
    Router#


    由于flash是默认文件系统,因此dir命令列出了flash的内容。闪存中有几个文件,但最后一个列表特别令人感兴趣。这是在RAM中运行的当前Cisco IOS文件映像的名称。

    NVRAM文件系统

    要查看NVRAM的内容,必须使用cd(更改目录)命令更改当前的默认文件系统,如示例所示。

    Router#
    Router# cd nvram:
    Router# pwd
    nvram:/
    Router# dir
    Directory of nvram:/
    32769  -rw-             1024                      startup-config
    32770  ----               61                      private-config
    32771  -rw-             1024                      underlying-config
        1  ----                4                      private-KS1
        2  -rw-             2945                      cwmp_inventory
        5  ----              447                      persistent-data
        6  -rw-             1237                      ISR4221-2x1GE_0_0_0
        8  -rw-               17                      ecfm_ieee_mib
        9  -rw-                0                      ifIndex-table
       10  -rw-             1431                      NIM-2T_0_1_0
       12  -rw-              820                      IOS-Self-Sig#1.cer
       13  -rw-              820                      IOS-Self-Sig#2.cer
    33554432 bytes total (33539983 bytes free)
    Router#


    当前的工作目录命令为pwd。此命令验证我们正在查看NVRAM目录。最后,dir命令列出了NVRAM的内容。尽管列出了多个配置文件,但是特别值得关注的是启动配置文件。

    10.6.2
    切换文件系统
    借助Cisco 2960交换机闪存文件系统,您可以复制配置文件以及存档(上传和下载)软件映像。

    在Catalyst交换机上查看文件系统的命令与在Cisco路由器上的命令相同:show file systems,如示例中所示。

    Switch# show file systems
    File Systems:
           Size(b)     Free(b)     Type  Flags  Prefixes
    *    32514048    20887552     flash     rw    flash:
              -           -      opaque     rw       vb:
              -           -      opaque     ro       bs:
              -           -      opaque     rw   system:
              -           -      opaque     rw   tmpsys:
            65536       48897     nvram     rw    nvram:
              -           -      opaque     ro   xmodem:
              -           -      opaque     ro   ymodem:
              -           -      opaque     rw     null:
              -           -      opaque     ro      tar:
              -           -     network     rw     tftp:
              -           -     network     rw      rcp:
              -           -     network     rw     http:
              -           -     network     rw      ftp:
              -           -     network     rw      scp:
              -           -     network     rw    https:
              -           -     opaque      ro      cns:
    Switch#


    使用TFTP备份和还原配置

    使用TFTP备份配置

    出现问题时,应将配置文件的副本存储为备份文件。配置文件可以存储在简单文件传输协议(TFTP)服务器或USB驱动器上。配置文件也应包含在网络文档中。

    要将运行配置或启动配置保存到TFTP服务器,请使用copy running-config tftp或copy startup-config tftp命令,如示例所示。

    R1# copy running-config tftp
    Remote host []?192.168.10.254
    Name of the configuration file to write[R1-config]? R1-Jan-2019
    Write file R1-Jan-2019 to 192.168.10.254? [confirm]
    Writing R1-Jan-2019 !!!!!! [OK]


    请按照以下步骤将运行中的配置备份到TFTP服务器:

    第一步:输入copy running-config tftp命令。
    第二步:输入将存储配置文件的主机的IP地址。
    第三步:输入名称以分配给配置文件。
    第四步:按Enter确认每个选择。

    使用TFTP还原配置

    要从TFTP服务器恢复运行配置或启动配置,请使用copy tftp running-config或copy tftp startup-config命令。使用以下步骤从TFTP服务器恢复运行的配置:

    第一步:输入copy tftp running-config命令。
    第二步:输入存储配置文件的主机的IP地址。
    第三步:输入名称以分配给配置文件。
    第四步:按Enter确认每个选择。

    思科路由器上的USB端口

    通用串行总线(USB)存储功能使某些型号的Cisco路由器能够支持USB闪存驱动器。USB闪存功能提供了可选的辅助存储功能和附加的引导设备。可以使用小型闪存卡以与存储和检索文件相同的可靠性将图像,配置和其他文件复制到Cisco USB闪存或从中复制。此外,模块化集成服务路由器可以引导保存在USB闪存中的任何Cisco IOS软件映像。理想情况下,USB闪存可以容纳多个Cisco IOS副本和多个路由器配置。图中显示了Cisco 4321路由器的USB端口。
    在这里插入图片描述
    使用dir命令查看USB闪存驱动器的内容,如示例所示。

    Router# dir usbflash0:
    Directory of usbflash0:/
    1 -rw- 30125020 Dec 22 2032 05:31:32 +00:00 c3825-entservicesk9-mz.123-14.T
    63158272 bytes total (33033216 bytes free)


    使用USB备份和还原配置


    备份到USB端口时,最好发出show file systems命令以验证USB驱动器在那里并确认名称,如示例所示。

    R1# show file systems
    File Systems:
    		Size(b)       Free(b)      Type  Flags  Prefixes
                 -             -    opaque     rw   archive:
                 -             -    opaque     rw   system:
                 -             -    opaque     rw   tmpsys:
                 -             -    opaque     rw   null:
                 -             -   network     rw   tftp:
    *    256487424     184819712      disk     rw   flash0: flash:#
                 -             -      disk     rw   flash1:
            262136        249270     nvram     rw   nvram:
                 -             -    opaque     wo   syslog:
                 -             -    opaque     rw   xmodem:
                 -             -    opaque     rw   ymodem:
                 -             -   network     rw   rcp:
                 -             -   network     rw   http:
                 -             -   network     rw   ftp:
                 -             -   network     rw   scp:
                 -             -    opaque     ro   tar:
                 -             -   network     rw   https:
                 -             -    opaque     ro   cns:
        4050042880    3774152704  usbflash     rw   usbflash0:
    R1#


    接下来,使用copy run usbflash0:/命令将配置文件复制到USB闪存驱动器。

    R1# copy running-config usbflash0:
    Destination filename [running-config]? R1-Config
    5024 bytes copied in 0.736 secs (6826 bytes/sec)


    复制到USB闪存驱动器时,驱动器上已经具有相同的配置文件,将显示以下输出。

    R1# copy running-config usbflash0:
    Destination filename [running-config]? R1-Config
    %Warning:There is a file already existing with this name
    Do you want to over write? [confirm]
    5024 bytes copied in 1.796 secs (2797 bytes/sec)
    R1#


    使用dir命令查看USB驱动器上的文件,并使用more命令查看内容,如示例所示。

    R1# dir usbflash0:/
    Directory of usbflash0:/
        1  drw-     0  Oct 15 2010 16:28:30 +00:00  Cisco
       16  -rw-  5024   Jan 7 2013 20:26:50 +00:00  R1-Config
    4050042880 bytes total (3774144512 bytes free)
    R1#
    R1# more usbflash0:/R1-Config
    !
    ! Last configuration change at 20:19:54 UTC Mon Jan 7 2013 by
    admin version 15.2
    service timestamps debug datetime msec
    service timestamps log datetime msec
    no service password-encryption
    !
    hostname R1
    !
    boot-start-marker
    boot-end-marker
    !
    logging buffered 51200 warnings
    !
    no aaa new-model
    !
    no ipv6 cef
    R1#


    使用USB闪存驱动器还原配置

    要将文件复制回来,必须使用文本编辑器编辑USB R1-Config文件。假设文件名为R1-Config,请使用命令copy usbflash0:/ R1-Config running-config恢复运行的配置。

    密码恢复程序


    步骤1.进入ROMMON模式。

    通过控制台访问,用户可以通过在启动过程中使用中断顺序来访问ROMMON模式,或者在设备断电时删除外部闪存。成功后,将显示rommon 1>提示符,如示例中所示。

    注意:PuTTY的中断顺序为Ctrl + Break。通过搜索互联网,可以找到其他终端仿真器和操作系统的标准中断键序列列表。

    Readonly ROMMON initialized

    monitor: command "boot" aborted due to user interrupt
    rommon 1 >


    步骤2.更改配置寄存器。

    ROMMON软件支持一些基本命令,例如confreg。的confreg 0x2142命令允许用户配置寄存器设置为0x2142。通过将配置寄存器设置为0x2142,设备将在启动期间忽略启动配置文件。启动配置文件是存储忘记密码的位置。将配置寄存器设置为0x2142后,在提示符下键入reset以重新启动设备。在设备重新引导和解压缩IOS时输入中断顺序。该示例在启动过程中使用中断序列后,以ROMMON模式显示1941年路由器的终端输出。

    rommon 1 > confreg 0x2142
    rommon 2 > reset

    System Bootstrap, Version 15.0(1r)M9, RELEASE SOFTWARE (fc1)
    Technical Support: http://www.cisco.com/techsupport
    Copyright (c) 2010 by cisco Systems, Inc.
    (output omitted)


    步骤3.将启动配置复制到运行配置。

    设备完成重新加载后,请使用copy startup-config running-config命令将启动配置复制到正在运行的配置,如示例中所示。请注意,路由器提示更改为R1#,因为在启动配置中将主机名设置为R1。

    注意:请勿输入copy running-config startup-config。此命令将删除您的原始启动配置。

    Router# copy startup-config running-config
    Destination filename [running-config]?

    1450 bytes copied in 0.156 secs (9295 bytes/sec)
    R1#


    步骤4.更改密码。

    由于您处于特权执行模式,因此您现在可以配置所有必需的密码,如示例中所示。

    注意:密码cisco不是强密码,在此仅用作示例。

    R1# configure terminal
    Enter configuration commands, one per line.  End with CNTL/Z.
    R1(config)# enable secret cisco


    步骤5.将running-config保存为新的startup-config

    配置新密码后,在全局配置模式下,使用config-register 0x2102命令将配置寄存器更改回0x2102 。如示例所示,将运行配置保存到启动配置。

    R1(config)# config-register 0x2102
    R1(config)# end
    R1# copy running-config startup-config
    Destination filename [startup-config]?
    Building configuration…
    [OK]
    R1#

    步骤6 重新加载设备。

    如示例所示,重新加载设备。设备现在使用新配置的密码进行身份验证。确保使用show命令来验证所有配置是否仍然正确。例如,验证密码恢复后没有关闭适当的接口。

    要查找有关特定设备的密码恢复过程的详细说明,请搜索Internet。

    R1# reload

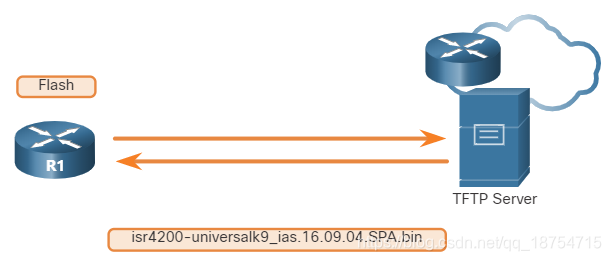

    TFTP服务器作为备份位置

    在上一个主题中,您学习了复制和粘贴配置的方法。本主题通过IOS软件映像使这一想法更进一步。随着网络的发展,Cisco IOS软件映像和配置文件可以存储在中央TFTP服务器上,如图所示。这有助于控制IOS映像的数量以及对这些IOS映像的修订,以及必须维护的配置文件。
    在这里插入图片描述

    将IOS映像备份到TFTP服务器示例

    步骤1. ping TFTP服务器。

    确保可以访问网络TFTP服务器。ping TFTP服务器以测试连接性,如示例所示。

    R1# ping 172.16.1.100
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 172.16.1.100, timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5),
    round-trip min/avg/max = 56/56/56 ms


    步骤2.验证闪存中的image文件大小。

    验证TFTP服务器有足够的磁盘空间来容纳Cisco IOS软件映像。在路由器上使用show flash0:命令来确定Cisco IOS映像文件的大小。示例中的文件长517153193字节。

    R1# show flash0:
    -# - --length-- -----date/time------ path
    8   517153193   Apr 2 2019 21:29:58  +00:00
                            isr4200-universalk9_ias.16.09.04.SPA.bin
    (output omitted)


    步骤3.将映像复制到TFTP服务器。

    使用copy source-url destination-url命令将映像复制到TFTP服务器。使用指定的源URL和目标URL发出命令后,系统将提示用户输入源文件名,远程主机的IP地址和目标文件名。通常,您将按Enter键接受源文件名作为目标文件名。然后将开始传输。

    R1# copy flash: tftp:
    Source filename []? isr4200-universalk9_ias.16.09.04.SPA.bin
    Address or name of remote host []? 172.16.1.100
    Destination filename [isr4200-universalk9_ias.16.09.04.SPA.bin]?
    Writing isr4200-universalk9_ias.16.09.04.SPA.bin...
    !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
    (output omitted)
    517153193 bytes copied in 863.468 secs (269058 bytes/sec)


    将IOS映像复制到设备示例

    步骤1. ping TFTP服务器。

    确保可以访问网络TFTP服务器。ping TFTP服务器以测试连接性,如示例所示。

    R1# ping 2001:db8:cafe:100::99
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 2001:DB8:CAFE:100::99,
    timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5),
    round-trip min/avg/max = 56/56/56 ms


    步骤2.验证剩余的闪存容量

    确保要升级的路由器上有足够的闪存空间。可以使用show flash:命令来验证免费Flash的数量。将可用的闪存空间与新的图像文件大小进行比较。示例中的show flash:命令用于验证可用闪存的大小。示例中的可用闪存空间为6298806528字节。

    R1# show flash:
    -# - --length-- -----date/time------ path
    (output omitted)
    6294806528 bytes available (537251840 bytes used)
    R1#


    步骤3.将新的IOS映像复制到闪存。

    通过使用copy命令将IOS图像文件从TFTP服务器复制到路由器,如示例所示。使用指定的源URL和目标URL发出此命令后,将提示用户输入远程主机的IP地址,源文件名和目标文件名。通常,您将按Enter键接受源文件名作为目标文件名。文件的传输将开始。

    R1# copy tftp: flash:
    Address or name of remote host []?2001:DB8:CAFE:100::99
    Source filename []?  isr4200-universalk9_ias.16.09.04.SPA.bin
    Destination filename [isr4200-universalk9_ias.16.09.04.SPA.bin]?
    Accessing tftp://2001:DB8:CAFE:100::99/ isr4200-
    universalk9_ias.16.09.04.SPA.bin...
    Loading isr4200-universalk9_ias.16.09.04.SPA.bin
    from 2001:DB8:CAFE:100::99 (via
    GigabitEthernet0/0/0): !!!!!!!!!!!!!!!!!!!!

    [OK - 517153193 bytes]
    517153193 bytes copied in 868.128 secs (265652 bytes/sec)


    引导系统命令

    要在将复制的IOS映像保存在路由器的闪存中后升级到复制的IOS映像,请配置路由器以在引导期间使用boot system命令加载新映像,如示例所示。保存配置。重新加载路由器以使用新映像启动路由器。

    R1# configure terminal
    R1(config)# boot system flash0:isr4200-universalk9_ias.16.09.04.SPA.bin
    R1(config)# exit
    R1# copy running-config startup-config
    R1# reload


    路由器启动后,要验证是否已加载新映像,请使用show version命令。

    展开全文
  • 路由器的日常维护与管理 1. 关闭域名解析、控制台超时和日志同步 全局模式下关闭域名解析:Router(config)#no ip domain-lookup 关闭日志同步和控制台超时:Router (config)#line console 0 //进入控制台 Router ...

    路由器的日常维护与管理

    1. 关闭域名解析、控制台超时和日志同步

    全局模式下关闭域名解析:Router(config)#no ip domain-lookup

    关闭日志同步和控制台超时:
    Router (config)#line console 0
    //进入控制台
    Router (config-line)#logging synchronous
    --不显示控制台信息(即为关闭同步)
    Router (config-line)#exec-timeout 0 0 --控制台永不超时

    2. Console、vty密码和特权密码的设置
    Router(config)#line console 0 //进入console口
    Router(config-line)#password ccna //设置密码为ccna
    Router(config-line)#login //激活
    Router(config-line)#exit
    Router(config)#enable password ccna //全局下设置特权密码
    远程登陆(Telnet)
    Router(config)#line vty 0 4 //进入vty线路
    Router(config-line)#password ccna //设置telnet密码
    Router(config-line)#login -----启用密码
    IOU1(config-line)#transport input all –允许所有协议
    Router(config-line)#exit
    Router(config)#enable password ccna //全局下设置特权密码

    3. 文件传输协议以及路由器的密码恢复
    FTP:文件传输协议
    TFTP:简单文件传输协议
    RAM:随机存储器,断电后配置会消失
    NVRAM:非易失性随机存储器,断电之后配置不会消失

    路由器的密码恢复:关闭路由器,然后按住Ctrl+break为了不让路由器加载操作系统里面的配置信息。然后再 输入confreg 0x2142,不让路由器读取配置信息,最后重启,输入命令reset。这样做之后路由器就没有了之前的密码,最后copy startup-config running-config。重要:最后一定要把寄存器的值修改回来。fuzhou(config)#config-register 0x2102
    寄存器值:0x2102(读取NVRAM里面的配置信息)和0x2142(不读取NVRAM里面的配置信息)

    4.
    查看命令:

    路由器的日常维护与管理
    使用TFTP:
    ① 首先要在电脑上配置一个跟路由器相连端口同网段的静态地址,ping通
    路由器的日常维护与管理
    ② 打开TFTP服务器,上面会映射到电脑的IP地址,如图所示;
    路由器的日常维护与管理
    ③ 在路由器上输入指令:
    Router#copy running-config tftp -------把配置文件复制到tftp服务器
    Address or name of remote host []? 192.168.1.2 ------目标服务器的IP地址(即为电脑的IP地址)
    Destination filename [router-confg]? ------复制到目的地后以什么命名存在
    路由器的日常维护与管理

    5.使用TFTP将路由器上的IOS传输到电脑上,在从电脑上传回路由器:
    Router#show flash: -----查看IOS详情
    Router#copy flash tftp -----把IOS复制到tftp服务器上
    Source filename [ff]? c1700-ipvoice-mz.123-7.XR.bin ------要传输的IOS文件名
    Address or name of remote host []? 192.168.1.2 -----传输的目的地主机IP地址
    Destination filename [c1700-ipvoice-mz.123-7.XR.bin]? -----到达目的地的文件名
    路由器的日常维护与管理

    反之亦然;
    路由器的日常维护与管理

    6.删除设备IOS文件,并采用合适的方法将之恢复;
    删除IOS:
    Router#delete flash: -----删除
    Delete filename []? c1700-ipvoice-mz.123-7.XR.bin ----要删除的文件
    Delete flash:c1700-ipvoice-mz.123-7.XR.bin? [confirm] -----删除文件,是否继续
    路由器的日常维护与管理
    灾难性恢复:
    Putian#delete flash: --删除路由器中flash的镜像
    Delete filename []? c2600-i-mz.123-26.bin
    Delete flash:c2600-i-mz.123-26.bin? [confirm]
    rommon 2 > IP_ADDRESS=192.168.56.100 ---给路由器接口配置IP地址
    rommon 3 > IP_SUBNET_MASK=255.255.255.0 ---配置子网掩码
    rommon 4 > DEFAULT_GATEWAY=192.168.56.10 --配置网关
    rommon 5 > TFTP_SERVER=192.168.56.10 --指定TFTP服务器
    rommon 6 > TFTP_FILE=c2600-i-mz.123-26.bin --说明要从TFTP服务器下载的文件的名称
    rommon 7 > tftpdnld --开始下载
    rommon 8 >i --重启路由器(思科模拟器中用reset)
    实验:
    PC------gateway----web-server
    PC:192.168.1.2
    gateway:192.168.1.1
    dns-server:192.168.30.1

    路由器的日常维护与管理

    gateway :
    int f0/0
    ip add 192.168.1.1 255.255.255.0
    no shutdown
    int loopback 1 //配置回环口地址
    ip add 192.168.30.1 //做为web-server的ip地址

    ip dns server //启用dns功能
    ip domain lookup //启用域名解析
    ip host www.abc.com 192.168.200.1 //域名映射

    ip http server //启用网页服务
    username laz privi 15 password cisco123
    ip http authotication local //调用本地数据库做认证

    惯例,pick
    路由器的日常维护与管理

    转载于:https://blog.51cto.com/14367225/2408432

    展开全文
  • 本文简单介绍Cisco网络教材之路由器的基本安装维护
  • Juniper网络公司安全可靠的网络平台专门为依赖网络获得战略性收益的客户量身设计,比如电信运营商、企业、政府和科研教育机构。这些致力于创新的客户依靠Juniper提供的产品和服务来建立自己的竞争优势,并且大幅提高...
  • Cisco路由器作为网络通信的核心设备,在目前得以广泛的应用,本文将为大家介绍安装、维护 Cisco 路由器的一般方法。
  • 通过TFTP 服务器对路由器维护

    千次阅读 2011-12-10 22:48:13
    路由器提供的tftp 服务为tftp client,即路由器作为tftp client,文件服务器作为tftp server,用户通过在终端输入相应命令,可将本路由器的配置文件或应用程序上传到文件服务器上,或从文件服务器下载配置文件或应用...
  • 路由器

    2019-01-19 09:22:07
    路由器是实现网络互联的设备,作用在网络层,提供路由和转发两种重要的机制,可以决定...路由:使用路由表来实现,包括路由表的建立、更新、维护、查找 路由器结构: 1.路由器分为两个层次:路由与转发 1)路由: ...
  • cisco rommon 维护路由器

    2010-07-27 20:23:00
    对于许多初学者来说,cisco路由器 的ROM Monitor常常令人感到陌生甚至望而生畏的,原因很简单,一是我们并不常常用到该模式,对其相关操作不熟悉;二是在ROM Monitor模式下的操作失误,往往会对路由器 造成...
  • 路由器日常维护和故障诊断 -------------------------------------------------------------------------------- 通常我们使用show interface命令来查看接口的信息,如show interface gig 1/0或者show int ...
  • IS-IS路由器——Level-1-2路由器

    千次阅读 2017-10-24 16:06:06
    Level-1-2路由器维护两个LSDB,Level-1的LSDB用于区域内路由,Level-2的LSDB用于区域间路由。 它可以与同一区域的Level-1和Level-1-2路由器形成Level-1邻居关系,也可以与其他区域的Level-2和Level-1-2路
  • ZXR10路由器系列产品操作维护篇基本配置操作之四 系统基本配置 CLI权限配置命令简介(9) 配置实例(续) privilege vfi level 3 pwtype privilege vfi level 3 vcid privilege configure level 3 interface privilege ...
  • IS-IS 路由器分类 ...Level-2路由器负责区域间的路由,它可以与同一或者不同区域的Level-2路由器或其他区域的Level-2路由器形成邻居关系,Level-2路由器维护一个Level-2的LSDB,该LSDB包含区域间的
  • 内网主机通过边界路由器的PAT访问外网,边界路由器的默认路由指向ISP网关,内网使用专用的V P N设备通过IPSEC-V P N与另一分支建立L2L-V P N,内网服务器通过DNAT,使用独立的公网IP向外网发布网络服务。问题:最近...
  • 宽带路由器与其他普通的网络连接设备一样,一旦我们对它设置不当或维护不妥的话,它也容易出现各种莫名其妙的故障,这些故障将会直接影响我们平时的上网效率。本文就着眼宽带路由,从连接、设置帐号、DNS和地址设置...
  • 实验四、路由器的文件维护 一、 实验目的 a) 掌握路由器的软件升级 b) 备份和还原路由器的配置文件 二、 应用环境 a) 路由器生产厂家会不断推出新的软件版本,增加新的功能,管理员需要及时升级 b) 配置文件需要及时...
  • 但是路由器维护却很少被大家所重视。试想,如果路由器连自身的安全都没有保障,整个网络也就毫无安全可言。因此在网络安全管理上,必须对路由器进行合理规划、配置,采取必要的安全保护措施,避免因路由器自身的...
  • 对于许多初学者来说,cisco路由器的ROM Monitor常常令人感到陌生甚至望而生畏的,原因很简单,一是我们并不常常用到该模式,对其相关操作不熟悉;二是在ROM Monitor模式下的操作失误,往往会对路由器造成致命的伤害...
  • 一、路由器简单配置 1. 用串行电缆将PC机串口与路由器CONSOLE口连接,用WIN95的超级终端或NETTERM 软件进行配置。PC机串口设置为 波特率9600 数据位8 停止位1。 2. 新出厂的路由器启动后会进入自动配置状态。可...
  • cisco中的管道符号(include begin section) 首先说一下路由器命令输出过滤的语法:任意show命令+管道符|+过滤器这里的过滤器包括以下三种:include和exclude:显示包含或者不包含特定正则表达式的行begin:从符合...
  • 先将CISCO2500/1000系列路由器附件中的控制电缆RJ45的一端连接到CISCO的 CONSOLE口上,CISO7000/4000系列路由器则将MODEM电缆的DB25的一端接到CISCO的CONSOLE口上,DB9的一端连接到 PC的COM1/2上。  在PC上设置...
  • 双路由引擎路由器的设备名称配置(采用组方式进行配置,当登录RE0时显示RE0所设置的名称,当登录RE1时显示RE1所设置的名称): set groups re0 system host-name hostname-re0 set groups re1 system host-name ...
  • 安装步骤: 第一步,控制口连接 先将CISCO2500/1000系列路由器附件中的控制电缆RJ45的一端连接到CISCO的CONSOLE口上,CISO7000/4000系列路由器则将MODEM电缆的DB25的一端接到CISCO的CONSOLE口上,DB9的一端连接到...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 2,448
精华内容 979
关键字:

路由器维护
