  • 频谱频谱密度

    千次阅读 2016-10-09 20:53:00
     (1)周期性方波偶函数的频谱函数:Vζ/T Sa(n∏ζ/T)(偶函数图像),高V 宽ζ,频谱零点为 2∏/ζ , 4∏/ζ, 6∏/ζ...  (2)周期性方波非偶:频谱函数是复数表达式。   非周期性的功率信号: 可以看做T→...

    点拨:

    (1)本节的重点不是怎么求傅里叶变换或者傅里叶级数,而是了解掌握 常见的信号 的傅里叶变换,所以 解题时用的方法都是常见的角度 公式 和技巧。

    将时域转换成频域,为了便于分析。学习第一章 (确知信号)也是为了后面章节(第二章 随机过程)的学习做准备。

    确知信号 有明确的时域表达式,随机过程没有明确的时域表达式,所以 可以将信号分为确知信号和随机信号 没有交叉的两大类。

    (2)看到一个确知信号的时域表达式,需要先判断是功率信号还是能量信号吗?视情况而定。有的信号需要求它的能量,如果能出来,那就是能量信号;有的信号就是常见的信号,知道它的图像,就可以直接判断是什么类的信号了。但是,但大部分情况下的计算,不需要考虑它是什么信号,直接用傅氏变换的相关性质计算就可以了。所以,根据问题来思考需要考虑什么---再强调一遍!根据命题人的意图来做题!。

    1.

    欧拉公式:   cosx=(1/2 )[e^jx + e^(-jx)]     sinx= (1/2j) [e^jx - e^(-jx)]

    抽样函数:   Sa(x)=sinx/x,limx=0 sinx/x=1

    分部积分:  ∫ba  F1 (x)F2(x)dx =  [F1(x)F2(x)]ba   ∫bF1(x)F2’(x) dx

    换元积分:(dw时)2∏nf0=w0 (dt时不用), df=(1/2∏) dw

    2.功率信号- 周期信号 - 频谱函数:F(w)~w

    (1)频谱函数(f(t)的傅里叶级数的系数): F(f)=F(nf0)=(1/T)∫(-½T)(½T)  f(t) e^(-j2∏nf0t) dt       (f=nf0)

    (2)周期信号(的傅里叶级数):              f(t)=Σ-∞  Fn e^(j2∏nf0)

    周期信号的频谱函数Fn是离散的,只有在f0的整数倍上取值。

    周期性方波:

              (1)周期性方波偶函数的频谱函数:Vζ/T Sa(n∏ζ/T)(偶函数图像),高V 宽ζ,频谱零点为 2∏/ζ , 4∏/ζ, 6∏/ζ...

              (2)周期性方波非偶:频谱函数是复数表达式。



    非周期性的功率信号:可以看做T→∞,但是一般积分很难积出来

    3.能量信号- 非周期信号 -频谱密度函数:频率密度的谱 :能量信号f(t)↔频谱密度函数F(w)

                     非周期信号:冲激信号,门函数,直流信号

       (1)能量信号f(t)↔频谱密度函数F(w)

                 f(t)的傅里叶变换是F(f):   F(f)=-∞  f(t) e^(-j2∏ft) dt      (f=nf0)-----------因为调频调的是f,所以记住重点关于f的公式形式,w的形式可很快的推导

                 【F(f)的逆傅里叶变换是f(t)】:  f(t)= -∞  F(f) e^(j2∏ft) df

            即

                  【F(w)的逆傅里叶变换是f(t):】 (时域) f(t)=(1/2∏) -∞  F(f) e^(jwt) dw

                  f(t)的傅里叶变换是F(w):  (频域)   F(w)=-∞  f(t) e^(-jwt) dt          注意:因为是对t积分,所以没有换元积分,所以直接2∏f=w

          即

                时域<-->频域

       (2)矩形脉冲:  高不一定为1(高为A的脉冲,矩形的,宽度ζ)

              单脉冲: 门函数 ga(t)的频谱密度= Aζ Sa(wζ/2),零点是 1/ζ,2/ ζ, 3/ζ,...-------ga(t)↔Aζ Sa(∏fζ) =Aζ Sa(wζ/2)

                                                  注意:I.如果是Ga(w)~w图像,w=2∏f,频谱零点w=2∏/ζ,4∏/ζ,...

                        II.频谱的第一个零点=时域信号的  2pi*高/宽度

             周期性冲击串:∑A ga(t-nT)  ↔/



    (3)(单位)冲激函数δ(t)(高为1)的频谱密度  =1 (叫 均匀谱,又叫白色谱)--------------------------即  δ(t)↔1

                                         注意:δ(t)是偶函数。所以δ(t-t0)=δ(t0-t)

                                         δ函数在t=t0对f(t)的抽样f(t0)   =-∞  f(t)δ(t-t0) dt  ,证明:

                                                  -∞  f(t)δ(t-t0) dt  =  ∫-∞  f(t)δ(t0-t) dt = ∫t0-t0+  f(t)δ(t0-t) dt = t0-t0+  f(t0)δ(t0-t) dt =f(t0)t0-t0+ δ(t0-t) dt = f(t0)

    (4)直流信号f(t)=1 的频谱密度= 2∏ δ(w)-----------------------即1  2∏ δ(w)

    (5)功率信号(只说周期信号)的频谱密度:认为T→∞,引入冲激函数表示频谱



            I(周期信号)余弦信号 f(t)=cos 2∏f0t =  cos w0t =(1/2) [e^jw0t + e^(-jw0t)]  ↔  ∏[δ(w-w0)+δ(w+w0)]

            II(周期信号)正弦信号 f(t)=sin 2∏f0t =  sin w0t =(1/ 2j) [e^jw0t - e^(-jw0t)]  ↔  (∏/j)[δ(w-w0)-δ(w+w0)]-----是复数,带相位j,所以一般不选用。

    ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

    傅里叶变换性质

    1.对称性:   f(t)↔F(w)

                     F(t)↔2∏ f(-w)             ------时域有限↔频域无限 ,时域无限↔频域有限

    2.线性:      fi(t)↔Fi(w) ,i=1,2...

                     Fi(t)↔2∏ fi(-t)

    3.比例性:     f(t)↔F(w)

                     f(at)↔(1/|a|) F(w/a)     ------时域越宽↔频域越窄 ,时域越窄↔频域越宽

    4.频率搬移特性:(调制概念)

    f(t) eˆ(jw0t) ↔   F(w-w0)                      ------jw0t中有相位j,所以不常使用eˆ(jw0t)作为调制信号

    f(t) cosw0t   ↔  ½ [F(w-w0)+F(w+w0)]   ------将f(t)搬到了以w0为中心(比如搬到高频点)

    5.时移性:(时移了一个信号,幅度谱F(w)没变,相位谱变了一个-w0t

    f(t-t0)↔F(w) eˆ(-jw0t)

    6.微分特性 :(相当于经过了一个RC电路)

    7.积分特性

    8.时域卷积:(输入信号f(t)经过系统信号f2(t)(传输函数H(w)=F2(w))后的输出信号R(t)就是f1f2的卷积)(因为按照时域分析比较复杂,所以转换到频域分析)

    f1(t)*f2(t)↔F1(w) F2(w)

    f1(t) f2(t)↔(1/2∏) [F1(w) * F2(w)]



    --------------------------------------------------------------------------------------------------------------------------------------------------------------

    一些证明:(如果有些重要的公式记不牢的话,可以帮助记忆)

    1.  f(t)=1 ↔ F(w)=2∏δ(w)

        证:   f(t)=(1/2∏)-∞ 2∏ δ(w) e^(jwt) dw

    2.  周期性冲激函数:δT(t)=Σ n=-∞∞ δ(t-nT)

                                  因为单位冲击串δ(t)的(傅里叶级数的系数)   F(w)=(1/T) ∫(-½T)(½T)δ(t) e^(-jnw0t) dt = 1/T

       所以,  δT(t)= (1/T)Σ n=-∞ e^(jnw0t)    ↔FT(w) =  w0 Σ n=-∞  δ(w-nw0)

       所以,周期性冲击串(高为1)的 傅里叶变换F(w)~w 也是 周期性冲击串 (高为w0=2∏/T)!!

    3.周期性矩形脉冲: GT(t)= Σ n=-∞ G(t-nT)

    因为门函数G(t)(高为A=1)的(傅里叶级数的系数)F(w)=(1/T) ∫(-½T)(½T)G(t) e^(-jnw0t) dt =(ζ/T)Sa(nw0ζ/2)    ζSa(w0ζ/2)

    所以,  GT(t)= (ζ/T)Σ n=-∞ Sa(nw0ζ/2) e^(jnw0t)    ↔ FT(w)=  w0 Σ n=-∞  δ(w-nw0)

    4.图像

    (1)单位冲激函数 的F(w)~w 是 高为1的均匀谱,

     直流信号f(t)=1 的F(w)~w 是 高为2∏的冲激函数,

      即:   单位冲激函数图像 ↔ 直流信号的图像

               直流信号的图像 ↔ 单位冲激函数图像(高为1)

    (2)门函数 的F(w)~w 是 抽样函数的拉伸,经过点(0,ζ)  (1/ζ,0) (2/ζ,0) ...图像是连续谱

           周期矩形信号的F(w)~w 是 抽样函数的拉伸...F(w)图像是离散谱, 在X=nw0处取值,n=0,+/- 1,+/- 2,...

    ******************************************************************

    习题易错点点拨:

    1.求功率信号s(t)的频谱:

    功率信号和它的频谱函数 不是傅里叶变换对!

    S(w)是s(w)展开成傅里叶级数的系数,只能用系数的表达式求得。

    2.指数函数的模:

    cosx+ j sinx =e^jx

    cosx- j sinx =e^-jx

    所以,|e^jx|=|e^-jx|=1

    3.

    1/j= -j











































    转载于:https://www.cnblogs.com/flowerslip/p/5943748.html

    展开全文
  • 实现频谱分析。能显示信号与频谱图。主要是对正弦信号和三角波进行一维FFT变换,得到频谱

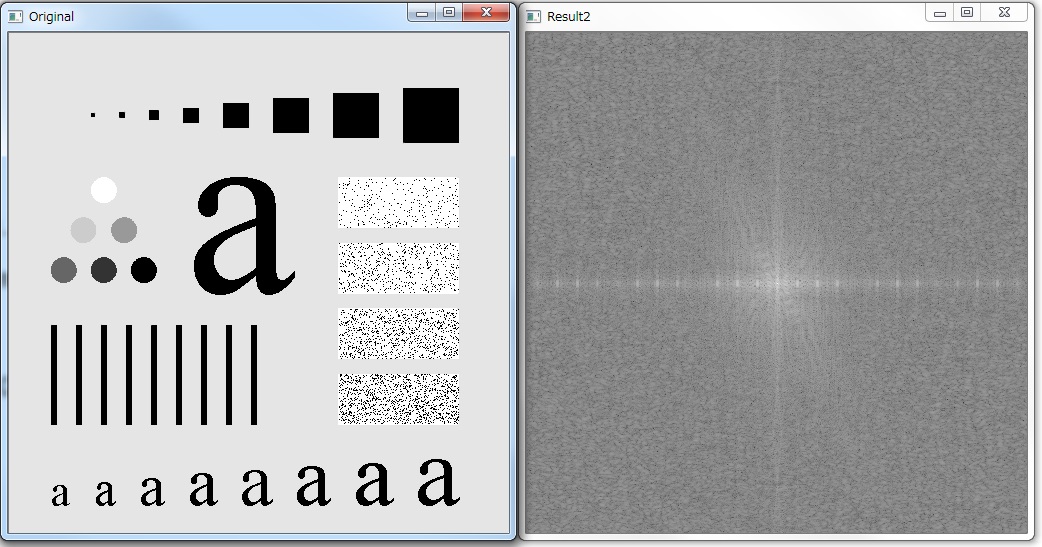

  • 图像傅立叶频谱分析 参考:http://cns-alumni.bu.edu/~slehar/fourier/fourier.html#filtering 很棒 分析: 如果输入二维图像数据,则显示的图像是输入的灰度分布,傅立叶频谱是输入的频率分布,频谱图中心对称。 ...

    图像傅立叶频谱分析


    参考:http://cns-alumni.bu.edu/~slehar/fourier/fourier.html#filtering 很棒

    分析:

    如果输入二维图像数据,则显示的图像是输入的灰度分布,傅立叶频谱是输入的频率分布,频谱图中心对称。

    图像频谱即二维频谱图通过对原图像进行水平和竖直两个方向的所有扫描线处一维傅立叶变换的叠加得到

    频谱图中以图中心为圆心,圆的相位对应原图中频率分量的相位,半径对应频率高低,低频半径小,高频半径大,中心为直流分量,某点亮度对应该频率能量高低。

    从测试案例中更清楚的提现以上几点

    以下为几个测试案例:

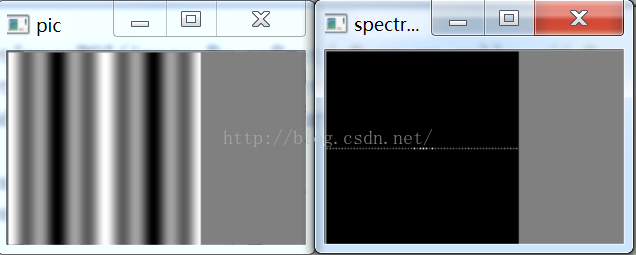

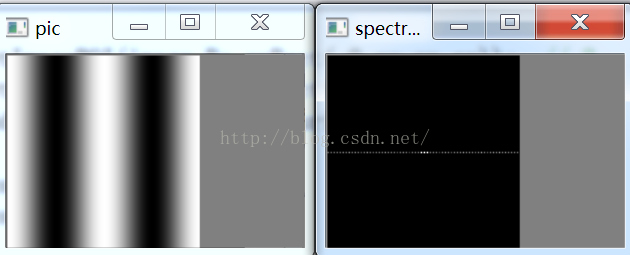

    1.水平方向为sin函数,竖直方向没有变化,对应频谱如图为零相位相对低频的一个亮点,而其他位置基本为黑色,说明没有其他频率分量(水平方向其他小亮点是由于原图不是严格的sin函数而产生的噪声)

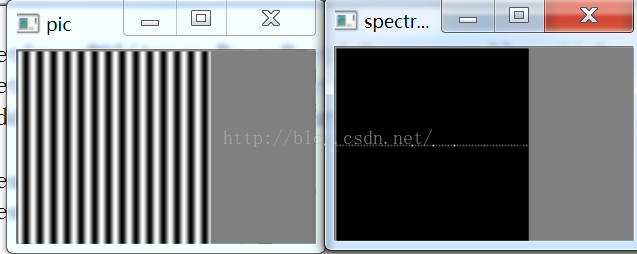

    2.相对1频率变高,频谱图中亮点位置半径变大

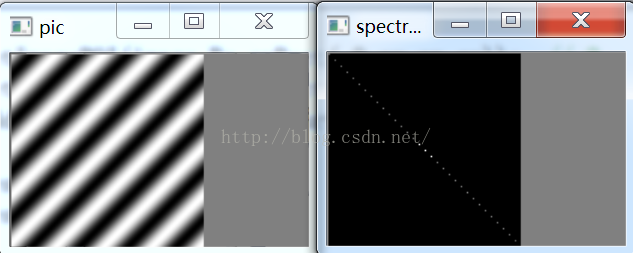

    3.sin函数方向改变,频谱图的方向也改变,两种解释。可以理解为水平方向和竖直方向单独扫描都是sin函数,对应频谱叠加所得。也可是理解为原图sin函数方向(相位)改变,频谱图相位变化

    4.3图叠加1图

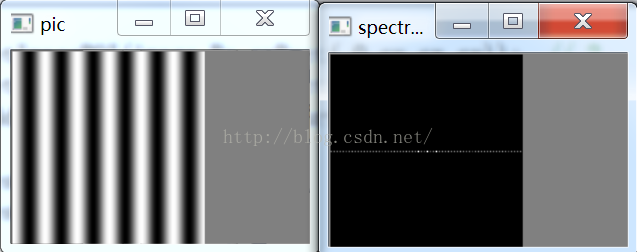

    5.频率再次升高,频谱图半径再次增大

    6.1图叠加2图,频谱图也叠加

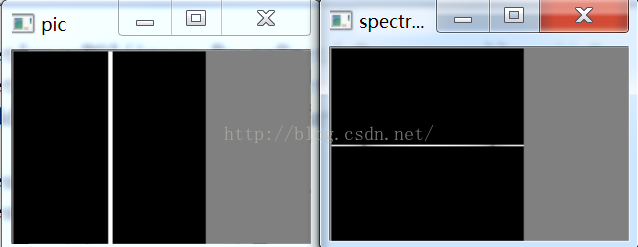

    7.原图为一条竖直线,每个行扫描需要若干频率(几乎所有频率)正弦曲线去叠加逼近,所以频谱图包含了所有频率,竖直扫描依然没有变化,频谱图只有一条横线。

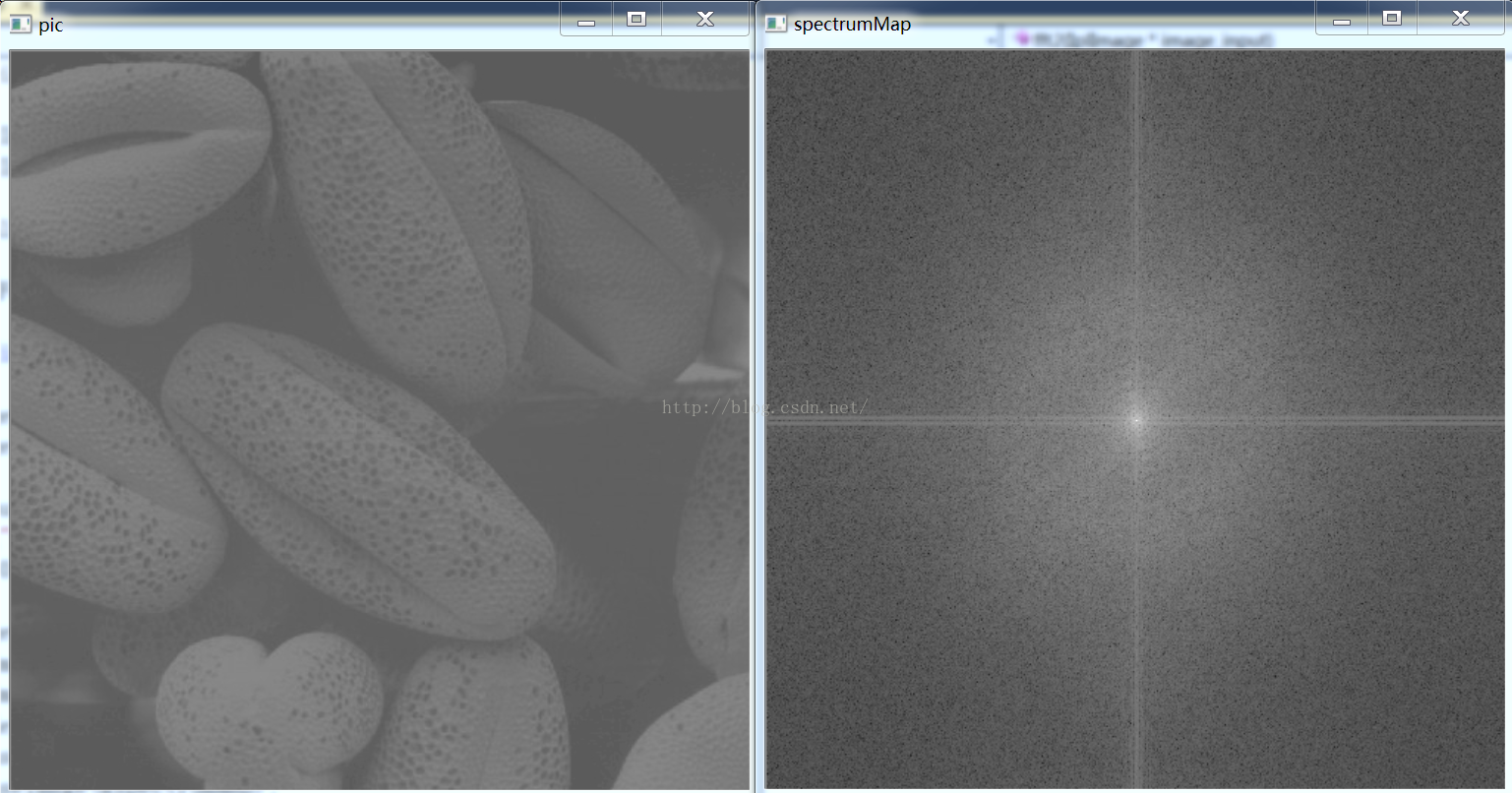

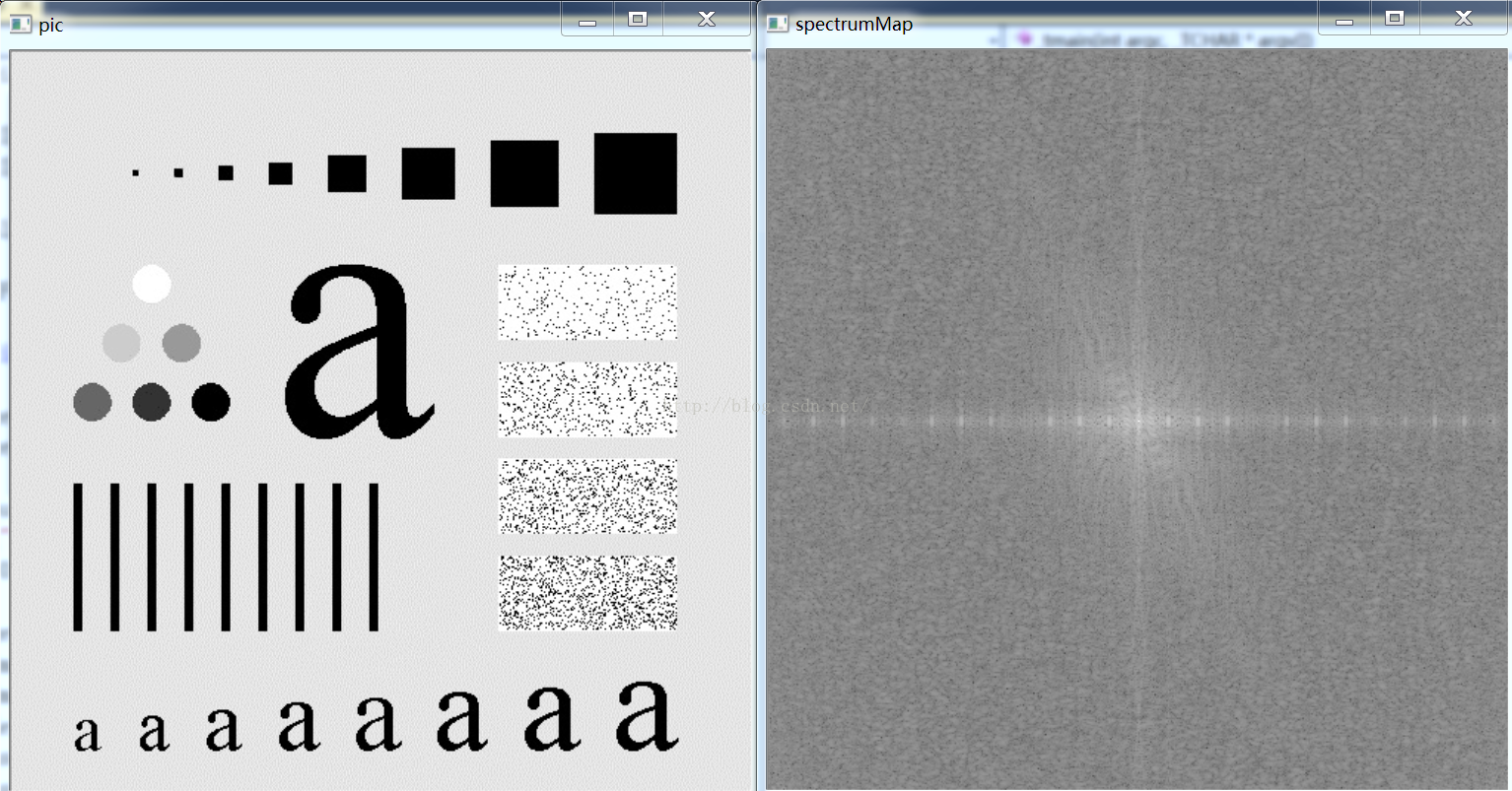

    8.以下两图对比,第一个图变化不明显,对比度低,频谱图中心亮周围暗,主要为低频分量

    第二个图相对对比度高,频谱周围部分比第一张图的频谱要亮的多,第二张图高频分量更多,但原图背景仍然是灰色图,所以频谱图也是中心最亮,低频分量最高。



    代码:


    1.图像的傅里叶频谱的意义

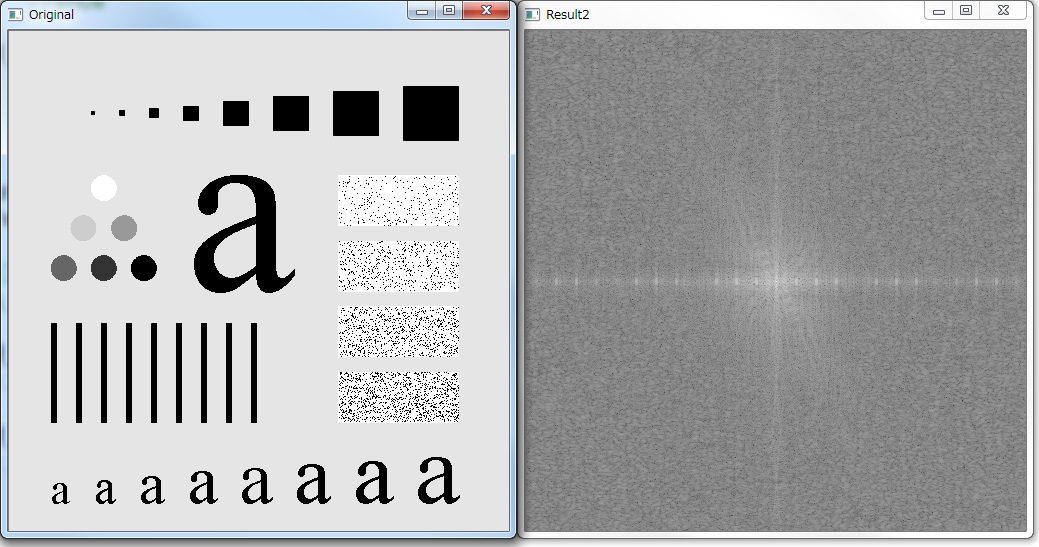

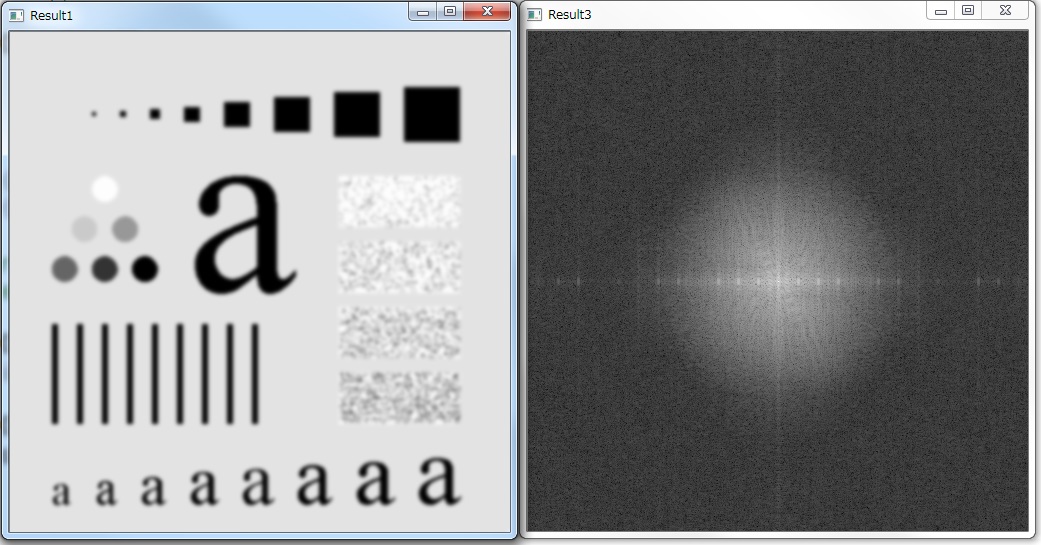

    之前的博文其实已经归纳过这方面的内容了。我们常用的图像平滑处理,其实就是一个低通滤波,一定程度上去除高频信号,可以使得图像变得柔和(也就是平滑)。但是,在去除周期性噪声时候,空间域内的滤波(卷积)就不是那么好操作了。所以,这里时候,无论是理解起来方便,还是其他原因,都需要在频域内进行滤波。
    详细的叙述还是在下面的博文里面啦!!!!
    [数字图像处理]频域滤波(1)–基础与低通滤波器
    [数字图像处理]频域滤波(2)–高通滤波器,带阻滤波器与陷波滤波器

    2. 傅里叶频谱的计算

    这部分的内容,主要就是使用OpenCV自带的函数
    void cvDFT( const CvArr* src, CvArr* dst, int flags, int nonzero_rows=0 )
    去求取图像的傅里叶变换。这里,输出结果CvArr* dst由两个通道组成,分别代表了实部与虚部。我们再根据如下算式,就可以得到傅里叶频谱了。
    |F(u,v)|=R2(u,v)+F2(u,v)2
    我自己也参考了很多人的代码,然后实现的代码如下。

    <code class="hljs objectivec has-numbering" style="display: block; padding: 0px; background-color: transparent; color: inherit; box-sizing: border-box; font-family: 'Source Code Pro', monospace;font-size:undefined; white-space: pre; border-top-left-radius: 0px; border-top-right-radius: 0px; border-bottom-right-radius: 0px; border-bottom-left-radius: 0px; word-wrap: normal; background-position: initial initial; background-repeat: initial initial;">IplImage* fft2(IplImage* image_input)
    {
        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> dftWidth  = getOptimalDFTSize(image_input->width);
        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> dftHeight = getOptimalDFTSize(image_input->height);

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//cout<< " Width" <<  image_input->width << "    " <<  dftWidth  << "\n";</span>
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//cout<< "Height" << image_input->height << "    " <<  dftHeight << "\n";</span>

        IplImage* image_padded = cvCreateImage(cvSize(dftWidth,dftHeight),
                                               IPL_DEPTH_8U,
                                               <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
        cvCopyMakeBorder( image_input, image_padded, cvPoint(<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>), IPL_BORDER_CONSTANT,cvScalarAll(<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>));

        IplImage *image_Re =<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span> , *image_Im = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>, *image_Fourier = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>;

        image_Re = cvCreateImage(cvSize(dftWidth,dftHeight),IPL_DEPTH_64F,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
        image_Im = cvCreateImage(cvSize(dftWidth,dftHeight),IPL_DEPTH_64F,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
        image_Fourier = cvCreateImage(cvSize(dftWidth,dftHeight),IPL_DEPTH_64F,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>);

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Re <--- image_padded </span>
        cvConvertScale(image_padded,image_Re);
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Im <--- 0</span>
        cvZero(image_Im);
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Fourier[0] <--- image_Re</span>
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Fourier[1] <--- image_Im</span>
        cvMerge(image_Re,image_Im,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,image_Fourier);

        cvDFT(image_Fourier,image_Fourier,CV_DXT_FORWARD);

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Fourier[0] ---> image_Re</span>
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Fourier[1] ---> image_Im</span>
        cvSplit(image_Fourier,image_Re,image_Im,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>);

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//Mag = sqrt(Re^2 + Im^2)</span>
        cvPow(image_Re,image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2.0</span>);
        cvPow(image_Im,image_Im,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2.0</span>);
        cvAdd(image_Re,image_Im,image_Re);
        cvPow(image_Re,image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0.5</span>);

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// log (1 + Mag)</span>
        cvAddS(image_Re,cvScalar(<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>),image_Re );
        cvLog (image_Re,image_Re);

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//  |-----|-----|           |-----|-----|   </span>
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//  |  1  |  3  |           |  4  |  2  |</span>
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//  |-----|-----|   --->    |-----|-----|</span>
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//  |  2  |  4  |           |  3  |  1  |</span>
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//  |-----|-----|           |-----|-----|</span>

        IplImage *Fourier = cvCreateImage(cvSize(dftWidth,dftHeight),IPL_DEPTH_64F,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
        cvZero(image_Fourier);

        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> cx = image_Re->width/<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>;
        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> cy = image_Re->height/<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>;

        cvSetImageROI(image_Re,cvRect( <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>, <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cx,cy));  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// 1 </span>
        cvSetImageROI( Fourier,cvRect(cx,cy,cx,cy));  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// 4 </span>
        cvAddWeighted(image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,Fourier,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,Fourier);

        cvSetImageROI(image_Re,cvRect(cx,cy,cx,cy));  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// 4 </span>
        cvSetImageROI( Fourier,cvRect( <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>, <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cx,cy));  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// 1 </span>
        cvAddWeighted(image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,Fourier,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,Fourier);

        cvSetImageROI(image_Re,cvRect(cx, <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cx,cy));  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// 3 </span>
        cvSetImageROI( Fourier,cvRect( <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cy,cx,cy));  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// 2 </span>
        cvAddWeighted(image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,Fourier,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,Fourier);

        cvSetImageROI(image_Re,cvRect( <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cy,cx,cy));  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// 2 </span>
        cvSetImageROI( Fourier,cvRect(cx, <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cx,cy));  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// 3 </span>
        cvAddWeighted(image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,Fourier,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,Fourier);

        cvResetImageROI(image_Re);
        cvResetImageROI( Fourier);

        cvNormalize(Fourier,Fourier,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,CV_C,<span class="hljs-literal" style="color: rgb(0, 102, 102); box-sizing: border-box;">NULL</span>);

        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">return</span>(Fourier);
    }</code><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li><li style="box-sizing: border-box; padding: 0px 5px;">18</li><li style="box-sizing: border-box; padding: 0px 5px;">19</li><li style="box-sizing: border-box; padding: 0px 5px;">20</li><li style="box-sizing: border-box; padding: 0px 5px;">21</li><li style="box-sizing: border-box; padding: 0px 5px;">22</li><li style="box-sizing: border-box; padding: 0px 5px;">23</li><li style="box-sizing: border-box; padding: 0px 5px;">24</li><li style="box-sizing: border-box; padding: 0px 5px;">25</li><li style="box-sizing: border-box; padding: 0px 5px;">26</li><li style="box-sizing: border-box; padding: 0px 5px;">27</li><li style="box-sizing: border-box; padding: 0px 5px;">28</li><li style="box-sizing: border-box; padding: 0px 5px;">29</li><li style="box-sizing: border-box; padding: 0px 5px;">30</li><li style="box-sizing: border-box; padding: 0px 5px;">31</li><li style="box-sizing: border-box; padding: 0px 5px;">32</li><li style="box-sizing: border-box; padding: 0px 5px;">33</li><li style="box-sizing: border-box; padding: 0px 5px;">34</li><li style="box-sizing: border-box; padding: 0px 5px;">35</li><li style="box-sizing: border-box; padding: 0px 5px;">36</li><li style="box-sizing: border-box; padding: 0px 5px;">37</li><li style="box-sizing: border-box; padding: 0px 5px;">38</li><li style="box-sizing: border-box; padding: 0px 5px;">39</li><li style="box-sizing: border-box; padding: 0px 5px;">40</li><li style="box-sizing: border-box; padding: 0px 5px;">41</li><li style="box-sizing: border-box; padding: 0px 5px;">42</li><li style="box-sizing: border-box; padding: 0px 5px;">43</li><li style="box-sizing: border-box; padding: 0px 5px;">44</li><li style="box-sizing: border-box; padding: 0px 5px;">45</li><li style="box-sizing: border-box; padding: 0px 5px;">46</li><li style="box-sizing: border-box; padding: 0px 5px;">47</li><li style="box-sizing: border-box; padding: 0px 5px;">48</li><li style="box-sizing: border-box; padding: 0px 5px;">49</li><li style="box-sizing: border-box; padding: 0px 5px;">50</li><li style="box-sizing: border-box; padding: 0px 5px;">51</li><li style="box-sizing: border-box; padding: 0px 5px;">52</li><li style="box-sizing: border-box; padding: 0px 5px;">53</li><li style="box-sizing: border-box; padding: 0px 5px;">54</li><li style="box-sizing: border-box; padding: 0px 5px;">55</li><li style="box-sizing: border-box; padding: 0px 5px;">56</li><li style="box-sizing: border-box; padding: 0px 5px;">57</li><li style="box-sizing: border-box; padding: 0px 5px;">58</li><li style="box-sizing: border-box; padding: 0px 5px;">59</li><li style="box-sizing: border-box; padding: 0px 5px;">60</li><li style="box-sizing: border-box; padding: 0px 5px;">61</li><li style="box-sizing: border-box; padding: 0px 5px;">62</li><li style="box-sizing: border-box; padding: 0px 5px;">63</li><li style="box-sizing: border-box; padding: 0px 5px;">64</li><li style="box-sizing: border-box; padding: 0px 5px;">65</li><li style="box-sizing: border-box; padding: 0px 5px;">66</li><li style="box-sizing: border-box; padding: 0px 5px;">67</li><li style="box-sizing: border-box; padding: 0px 5px;">68</li><li style="box-sizing: border-box; padding: 0px 5px;">69</li><li style="box-sizing: border-box; padding: 0px 5px;">70</li><li style="box-sizing: border-box; padding: 0px 5px;">71</li><li style="box-sizing: border-box; padding: 0px 5px;">72</li><li style="box-sizing: border-box; padding: 0px 5px;">73</li><li style="box-sizing: border-box; padding: 0px 5px;">74</li><li style="box-sizing: border-box; padding: 0px 5px;">75</li><li style="box-sizing: border-box; padding: 0px 5px;">76</li><li style="box-sizing: border-box; padding: 0px 5px;">77</li><li style="box-sizing: border-box; padding: 0px 5px;">78</li></ul><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li><li style="box-sizing: border-box; padding: 0px 5px;">18</li><li style="box-sizing: border-box; padding: 0px 5px;">19</li><li style="box-sizing: border-box; padding: 0px 5px;">20</li><li style="box-sizing: border-box; padding: 0px 5px;">21</li><li style="box-sizing: border-box; padding: 0px 5px;">22</li><li style="box-sizing: border-box; padding: 0px 5px;">23</li><li style="box-sizing: border-box; padding: 0px 5px;">24</li><li style="box-sizing: border-box; padding: 0px 5px;">25</li><li style="box-sizing: border-box; padding: 0px 5px;">26</li><li style="box-sizing: border-box; padding: 0px 5px;">27</li><li style="box-sizing: border-box; padding: 0px 5px;">28</li><li style="box-sizing: border-box; padding: 0px 5px;">29</li><li style="box-sizing: border-box; padding: 0px 5px;">30</li><li style="box-sizing: border-box; padding: 0px 5px;">31</li><li style="box-sizing: border-box; padding: 0px 5px;">32</li><li style="box-sizing: border-box; padding: 0px 5px;">33</li><li style="box-sizing: border-box; padding: 0px 5px;">34</li><li style="box-sizing: border-box; padding: 0px 5px;">35</li><li style="box-sizing: border-box; padding: 0px 5px;">36</li><li style="box-sizing: border-box; padding: 0px 5px;">37</li><li style="box-sizing: border-box; padding: 0px 5px;">38</li><li style="box-sizing: border-box; padding: 0px 5px;">39</li><li style="box-sizing: border-box; padding: 0px 5px;">40</li><li style="box-sizing: border-box; padding: 0px 5px;">41</li><li style="box-sizing: border-box; padding: 0px 5px;">42</li><li style="box-sizing: border-box; padding: 0px 5px;">43</li><li style="box-sizing: border-box; padding: 0px 5px;">44</li><li style="box-sizing: border-box; padding: 0px 5px;">45</li><li style="box-sizing: border-box; padding: 0px 5px;">46</li><li style="box-sizing: border-box; padding: 0px 5px;">47</li><li style="box-sizing: border-box; padding: 0px 5px;">48</li><li style="box-sizing: border-box; padding: 0px 5px;">49</li><li style="box-sizing: border-box; padding: 0px 5px;">50</li><li style="box-sizing: border-box; padding: 0px 5px;">51</li><li style="box-sizing: border-box; padding: 0px 5px;">52</li><li style="box-sizing: border-box; padding: 0px 5px;">53</li><li style="box-sizing: border-box; padding: 0px 5px;">54</li><li style="box-sizing: border-box; padding: 0px 5px;">55</li><li style="box-sizing: border-box; padding: 0px 5px;">56</li><li style="box-sizing: border-box; padding: 0px 5px;">57</li><li style="box-sizing: border-box; padding: 0px 5px;">58</li><li style="box-sizing: border-box; padding: 0px 5px;">59</li><li style="box-sizing: border-box; padding: 0px 5px;">60</li><li style="box-sizing: border-box; padding: 0px 5px;">61</li><li style="box-sizing: border-box; padding: 0px 5px;">62</li><li style="box-sizing: border-box; padding: 0px 5px;">63</li><li style="box-sizing: border-box; padding: 0px 5px;">64</li><li style="box-sizing: border-box; padding: 0px 5px;">65</li><li style="box-sizing: border-box; padding: 0px 5px;">66</li><li style="box-sizing: border-box; padding: 0px 5px;">67</li><li style="box-sizing: border-box; padding: 0px 5px;">68</li><li style="box-sizing: border-box; padding: 0px 5px;">69</li><li style="box-sizing: border-box; padding: 0px 5px;">70</li><li style="box-sizing: border-box; padding: 0px 5px;">71</li><li style="box-sizing: border-box; padding: 0px 5px;">72</li><li style="box-sizing: border-box; padding: 0px 5px;">73</li><li style="box-sizing: border-box; padding: 0px 5px;">74</li><li style="box-sizing: border-box; padding: 0px 5px;">75</li><li style="box-sizing: border-box; padding: 0px 5px;">76</li><li style="box-sizing: border-box; padding: 0px 5px;">77</li><li style="box-sizing: border-box; padding: 0px 5px;">78</li></ul>

    从这里开始,还是简单的分析一下代码吧。

    <code class="hljs cs has-numbering" style="display: block; padding: 0px; background-color: transparent; color: inherit; box-sizing: border-box; font-family: 'Source Code Pro', monospace;font-size:undefined; white-space: pre; border-top-left-radius: 0px; border-top-right-radius: 0px; border-bottom-right-radius: 0px; border-bottom-left-radius: 0px; word-wrap: normal; background-position: initial initial; background-repeat: initial initial;"><span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> dftWidth  = getOptimalDFTSize(image_input->width);
    <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> dftHeight = getOptimalDFTSize(image_input->height);
    IplImage* image_padded = cvCreateImage(cvSize(dftWidth,dftHeight),
                                           IPL_DEPTH_8U,
                                           <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
    cvCopyMakeBorder( image_input, image_padded, cvPoint(<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>), IPL_BORDER_CONSTANT,cvScalarAll(<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>)); </code><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li></ul><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li></ul>

    这里参考了文献[2]中的说法,在尺寸数为2,3,5的倍数的场合,计算的速度是最快的。所以使用函数getOptimalDFTSize()来寻找最匹配的尺寸,然后再同伙cvCopyMakeBorder()进行多余部分的填充,这里选的配置是将图放在从点(0,0)开始的位置,其余不足的地方,用0进行填充。

    <code class="hljs haskell has-numbering" style="display: block; padding: 0px; background-color: transparent; color: inherit; box-sizing: border-box; font-family: 'Source Code Pro', monospace;font-size:undefined; white-space: pre; border-top-left-radius: 0px; border-top-right-radius: 0px; border-bottom-right-radius: 0px; border-bottom-left-radius: 0px; word-wrap: normal; background-position: initial initial; background-repeat: initial initial;"><span class="hljs-type" style="box-sizing: border-box; color: rgb(102, 0, 102);">IplImage</span> *image_Re =<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span> , *image_Im = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>, *image_Fourier = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>;

    <span class="hljs-title" style="box-sizing: border-box;">image_Re</span> = cvCreateImage(cvSize(dftWidth,dftHeight),<span class="hljs-type" style="box-sizing: border-box; color: rgb(102, 0, 102);">IPL_DEPTH_64F</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
    <span class="hljs-title" style="box-sizing: border-box;">image_Im</span> = cvCreateImage(cvSize(dftWidth,dftHeight),<span class="hljs-type" style="box-sizing: border-box; color: rgb(102, 0, 102);">IPL_DEPTH_64F</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
    <span class="hljs-title" style="box-sizing: border-box;">image_Fourier</span> = cvCreateImage(cvSize(dftWidth,dftHeight),<span class="hljs-type" style="box-sizing: border-box; color: rgb(102, 0, 102);">IPL_DEPTH_64F</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>);

    //image_Re <-<span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">-- image_padded </span>
    <span class="hljs-title" style="box-sizing: border-box;">cvConvertScale</span>(image_padded,image_Re);
    //image_Im <-<span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">-- 0</span>
    <span class="hljs-title" style="box-sizing: border-box;">cvZero</span>(image_Im);
    //image_Fourier[<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>] <-<span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">-- image_Re</span>
    //image_Fourier[<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>] <-<span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">-- image_Im</span>
    <span class="hljs-title" style="box-sizing: border-box;">cvMerge</span>(image_Re,image_Im,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,image_Fourier);

    <span class="hljs-title" style="box-sizing: border-box;">cvDFT</span>(image_Fourier,image_Fourier,<span class="hljs-type" style="box-sizing: border-box; color: rgb(102, 0, 102);">CV_DXT_FORWARD</span>);

    //image_Fourier[<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>] <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">---> image_Re</span>
    //image_Fourier[<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>] <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">---> image_Im</span>
    <span class="hljs-title" style="box-sizing: border-box;">cvSplit</span>(image_Fourier,image_Re,image_Im,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>);</code><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li><li style="box-sizing: border-box; padding: 0px 5px;">18</li><li style="box-sizing: border-box; padding: 0px 5px;">19</li></ul><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li><li style="box-sizing: border-box; padding: 0px 5px;">18</li><li style="box-sizing: border-box; padding: 0px 5px;">19</li></ul>

    其实这里的很好理解的,将填充到最适尺寸的图像赋值给image_Re,将image_Im赋值为0。让后将这两层图复制到image_Fourier的两个通道里,然后使用函数cvDFT()进行傅里叶变换。得到结果还是存在于image_Fourier的两个通道里,分别代表实部与虚部,然后通过cvSplit()将其抽出到image_Re与image_Im里。

    <code class="hljs scss has-numbering" style="display: block; padding: 0px; background-color: transparent; color: inherit; box-sizing: border-box; font-family: 'Source Code Pro', monospace;font-size:undefined; white-space: pre; border-top-left-radius: 0px; border-top-right-radius: 0px; border-bottom-right-radius: 0px; border-bottom-left-radius: 0px; word-wrap: normal; background-position: initial initial; background-repeat: initial initial;"><span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//Mag = sqrt(Re^2 + Im^2)</span>
    <span class="hljs-function" style="box-sizing: border-box;">cvPow(image_Re,image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2.0</span>)</span>;
    <span class="hljs-function" style="box-sizing: border-box;">cvPow(image_Im,image_Im,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2.0</span>)</span>;
    <span class="hljs-function" style="box-sizing: border-box;">cvAdd(image_Re,image_Im,image_Re)</span>;
    <span class="hljs-function" style="box-sizing: border-box;">cvPow(image_Re,image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0.5</span>)</span>;

    <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// log (1 + Mag)</span>
    <span class="hljs-function" style="box-sizing: border-box;">cvAddS(image_Re,<span class="hljs-function" style="box-sizing: border-box;">cvScalar(<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>)</span>,image_Re )</span>;
    cvLog (image_Re,image_Re); </code><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li></ul><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li></ul>

    以上代码,实现了以下计算。
    |F(u,v)|=R2(u,v)+F2(u,v)2
    还有就是进行了一个对数变换,这个也没的说,看傅里叶频谱的标配操作。

    <code class="hljs mathematica has-numbering" style="display: block; padding: 0px; background-color: transparent; color: inherit; box-sizing: border-box; font-family: 'Source Code Pro', monospace;font-size:undefined; white-space: pre; border-top-left-radius: 0px; border-top-right-radius: 0px; border-bottom-right-radius: 0px; border-bottom-left-radius: 0px; word-wrap: normal; background-position: initial initial; background-repeat: initial initial;">//  |-----|-----|           |-----|-----|
    //  |  <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>  |  <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">3</span>  |           |  <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">4</span>  |  <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>  |
    //  |-----|-----|   --->    |-----|-----|
    //  |  <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>  |  <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">4</span>  |           |  <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">3</span>  |  <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>  |
    //  |-----|-----|           |-----|-----|

    IplImage *<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span> = cvCreateImage(cvSize(dftWidth,dftHeight),IPL_DEPTH_64F,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
    cvZero(image_Fourier);

    int cx = image_Re->width/<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>;
    int cy = image_Re->height/<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>;

    cvSetImageROI(image_Re,cvRect( <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>, <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cx,cy));  // <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>
    cvSetImageROI( <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>,cvRect(cx,cy,cx,cy));  // <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">4</span>
    cvAddWeighted(image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>);

    cvSetImageROI(image_Re,cvRect(cx,cy,cx,cy));  // <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">4</span>
    cvSetImageROI( <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>,cvRect( <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>, <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cx,cy));  // <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>
    cvAddWeighted(image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>);

    cvSetImageROI(image_Re,cvRect(cx, <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cx,cy));  // <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">3</span>
    cvSetImageROI( <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>,cvRect( <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cy,cx,cy));  // <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>
    cvAddWeighted(image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>);

    cvSetImageROI(image_Re,cvRect( <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cy,cx,cy));  // <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>
    cvSetImageROI( <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>,cvRect(cx, <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,cx,cy));  // <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">3</span>
    cvAddWeighted(image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>);

    cvResetImageROI(image_Re);
    cvResetImageROI( <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>);

    cvNormalize(<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,CV_C,NULL);

    return(<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">Fourier</span>);</code><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li><li style="box-sizing: border-box; padding: 0px 5px;">18</li><li style="box-sizing: border-box; padding: 0px 5px;">19</li><li style="box-sizing: border-box; padding: 0px 5px;">20</li><li style="box-sizing: border-box; padding: 0px 5px;">21</li><li style="box-sizing: border-box; padding: 0px 5px;">22</li><li style="box-sizing: border-box; padding: 0px 5px;">23</li><li style="box-sizing: border-box; padding: 0px 5px;">24</li><li style="box-sizing: border-box; padding: 0px 5px;">25</li><li style="box-sizing: border-box; padding: 0px 5px;">26</li><li style="box-sizing: border-box; padding: 0px 5px;">27</li><li style="box-sizing: border-box; padding: 0px 5px;">28</li><li style="box-sizing: border-box; padding: 0px 5px;">29</li><li style="box-sizing: border-box; padding: 0px 5px;">30</li><li style="box-sizing: border-box; padding: 0px 5px;">31</li><li style="box-sizing: border-box; padding: 0px 5px;">32</li><li style="box-sizing: border-box; padding: 0px 5px;">33</li><li style="box-sizing: border-box; padding: 0px 5px;">34</li></ul><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li><li style="box-sizing: border-box; padding: 0px 5px;">18</li><li style="box-sizing: border-box; padding: 0px 5px;">19</li><li style="box-sizing: border-box; padding: 0px 5px;">20</li><li style="box-sizing: border-box; padding: 0px 5px;">21</li><li style="box-sizing: border-box; padding: 0px 5px;">22</li><li style="box-sizing: border-box; padding: 0px 5px;">23</li><li style="box-sizing: border-box; padding: 0px 5px;">24</li><li style="box-sizing: border-box; padding: 0px 5px;">25</li><li style="box-sizing: border-box; padding: 0px 5px;">26</li><li style="box-sizing: border-box; padding: 0px 5px;">27</li><li style="box-sizing: border-box; padding: 0px 5px;">28</li><li style="box-sizing: border-box; padding: 0px 5px;">29</li><li style="box-sizing: border-box; padding: 0px 5px;">30</li><li style="box-sizing: border-box; padding: 0px 5px;">31</li><li style="box-sizing: border-box; padding: 0px 5px;">32</li><li style="box-sizing: border-box; padding: 0px 5px;">33</li><li style="box-sizing: border-box; padding: 0px 5px;">34</li></ul>

    其实重头戏在这里,这里需要一个交换操作。至于为何所求得的傅里叶频谱为什么需要交换的原因是,这个代码求得的结果其实是范围 [0,2π] 内的傅里叶变换。而我们所需要的是 [π,π] 内的结果。详细的原因,还是在我以前的博客里有说明。
    [数字图像处理]频域滤波(1)–基础与低通滤波器

    这里,我使用了ROI操作与cvAddWeighted()函数进行了实现。其运行的结果如下所示。
    这里写图片描述
    恩,基本可以看出来,直流分量也被我移动到了中心,以上代码实现了傅里叶频谱的计算与显示。

    3. 不用交换操作的代码

    使用MATLAB去求取尺寸为 M×N 图像 f 的傅里叶频谱时候,通常会用fft2(f,2*M,2*N)。使用此函数求得的福利叶变换,其实还是 [0,2π] 范围内的傅里叶变换。要想使得傅里叶频谱的DC分量位于中心的话,其实还是需要一些别的操作的。冈萨雷斯的《数字图像处理》一书中,对于这个问题,是利用了傅里叶变换的评议特性,即
    f(x,y)=f(x,y)×(1)x+y
    然后再对函数 f(x,y) 进行福利叶变换,所得到结果,就是所需要的是 [π,π] 内傅里叶变换的结果。具体的原理与推导,还是参看冈萨雷斯的《数字图像处理》英文原本的p258页左右,中文译本的p148左右。当然,嫌麻烦的话,还可以看我的博文,博文中也简明推导了平移特性。
    [数字图像处理]频域滤波(1)–基础与低通滤波器
    为此,实现的代码变为了如下形式。

    <code class="hljs cpp has-numbering" style="display: block; padding: 0px; background-color: transparent; color: inherit; box-sizing: border-box; font-family: 'Source Code Pro', monospace;font-size:undefined; white-space: pre; border-top-left-radius: 0px; border-top-right-radius: 0px; border-bottom-right-radius: 0px; border-bottom-left-radius: 0px; word-wrap: normal; background-position: initial initial; background-repeat: initial initial;">IplImage* fft2_New(IplImage* image_input)
    {
        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> dftWidth  = getOptimalDFTSize(image_input->width);
        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> dftHeight = getOptimalDFTSize(image_input->height);

        <span class="hljs-built_in" style="color: rgb(102, 0, 102); box-sizing: border-box;">cout</span><< <span class="hljs-string" style="color: rgb(0, 136, 0); box-sizing: border-box;">" Width"</span> <<  image_input->width << <span class="hljs-string" style="color: rgb(0, 136, 0); box-sizing: border-box;">"    "</span> <<  dftWidth  << <span class="hljs-string" style="color: rgb(0, 136, 0); box-sizing: border-box;">"\n"</span>;
        <span class="hljs-built_in" style="color: rgb(102, 0, 102); box-sizing: border-box;">cout</span><< <span class="hljs-string" style="color: rgb(0, 136, 0); box-sizing: border-box;">"Height"</span> << image_input->height << <span class="hljs-string" style="color: rgb(0, 136, 0); box-sizing: border-box;">"    "</span> <<  dftHeight << <span class="hljs-string" style="color: rgb(0, 136, 0); box-sizing: border-box;">"\n"</span>;

        IplImage* image_padded = cvCreateImage(cvSize(dftWidth,dftHeight),
                                               IPL_DEPTH_8U,
                                               <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
        cvCopyMakeBorder( image_input, image_padded, cvPoint(<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>), IPL_BORDER_CONSTANT,cvScalarAll(<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>));

        IplImage *image_Re =<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span> , *image_Im = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>, *image_Fourier = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>;

        image_Re = cvCreateImage(cvSize(dftWidth,dftHeight),IPL_DEPTH_64F,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
        image_Im = cvCreateImage(cvSize(dftWidth,dftHeight),IPL_DEPTH_64F,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>);
        image_Fourier = cvCreateImage(cvSize(dftWidth,dftHeight),IPL_DEPTH_64F,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>);

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Re = image_padded .* (-1)^(x+y);  </span>
        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">double</span> pixel;
        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">for</span>(<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> y=<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>;y<image_padded->height;y++)
        {
            <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">for</span>(<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> x=<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>;x<image_padded->width;x++)
            {
                pixel = cvGetReal2D(image_padded,x,y);
                pixel = ((x+y)%<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span> == <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>)?(pixel):((-<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>)*pixel);
                cvSetReal2D(image_Re,x,y,pixel);
            }
        }

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Im <--- 0</span>
        cvZero(image_Im);
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Fourier[0] <--- image_Re</span>
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Fourier[1] <--- image_Im</span>
        cvMerge(image_Re,image_Im,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,image_Fourier);

        cvDFT(image_Fourier,image_Fourier,CV_DXT_FORWARD);

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Fourier[0] ---> image_Re</span>
        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//image_Fourier[1] ---> image_Im</span>
        cvSplit(image_Fourier,image_Re,image_Im,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>);

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">//Mag = sqrt(Re^2 + Im^2)</span>
        cvPow(image_Re,image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2.0</span>);
        cvPow(image_Im,image_Im,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2.0</span>);
        cvAdd(image_Re,image_Im,image_Re);
        cvPow(image_Re,image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0.5</span>);

        <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">// log (1 + Mag)</span>
        cvAddS(image_Re,cvScalar(<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>),image_Re );
        cvLog (image_Re,image_Re);

        cvNormalize(image_Re,image_Re,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>,<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>,CV_C,NULL);

        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">return</span>(image_Re);
    }</code><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li><li style="box-sizing: border-box; padding: 0px 5px;">18</li><li style="box-sizing: border-box; padding: 0px 5px;">19</li><li style="box-sizing: border-box; padding: 0px 5px;">20</li><li style="box-sizing: border-box; padding: 0px 5px;">21</li><li style="box-sizing: border-box; padding: 0px 5px;">22</li><li style="box-sizing: border-box; padding: 0px 5px;">23</li><li style="box-sizing: border-box; padding: 0px 5px;">24</li><li style="box-sizing: border-box; padding: 0px 5px;">25</li><li style="box-sizing: border-box; padding: 0px 5px;">26</li><li style="box-sizing: border-box; padding: 0px 5px;">27</li><li style="box-sizing: border-box; padding: 0px 5px;">28</li><li style="box-sizing: border-box; padding: 0px 5px;">29</li><li style="box-sizing: border-box; padding: 0px 5px;">30</li><li style="box-sizing: border-box; padding: 0px 5px;">31</li><li style="box-sizing: border-box; padding: 0px 5px;">32</li><li style="box-sizing: border-box; padding: 0px 5px;">33</li><li style="box-sizing: border-box; padding: 0px 5px;">34</li><li style="box-sizing: border-box; padding: 0px 5px;">35</li><li style="box-sizing: border-box; padding: 0px 5px;">36</li><li style="box-sizing: border-box; padding: 0px 5px;">37</li><li style="box-sizing: border-box; padding: 0px 5px;">38</li><li style="box-sizing: border-box; padding: 0px 5px;">39</li><li style="box-sizing: border-box; padding: 0px 5px;">40</li><li style="box-sizing: border-box; padding: 0px 5px;">41</li><li style="box-sizing: border-box; padding: 0px 5px;">42</li><li style="box-sizing: border-box; padding: 0px 5px;">43</li><li style="box-sizing: border-box; padding: 0px 5px;">44</li><li style="box-sizing: border-box; padding: 0px 5px;">45</li><li style="box-sizing: border-box; padding: 0px 5px;">46</li><li style="box-sizing: border-box; padding: 0px 5px;">47</li><li style="box-sizing: border-box; padding: 0px 5px;">48</li><li style="box-sizing: border-box; padding: 0px 5px;">49</li><li style="box-sizing: border-box; padding: 0px 5px;">50</li><li style="box-sizing: border-box; padding: 0px 5px;">51</li><li style="box-sizing: border-box; padding: 0px 5px;">52</li><li style="box-sizing: border-box; padding: 0px 5px;">53</li><li style="box-sizing: border-box; padding: 0px 5px;">54</li><li style="box-sizing: border-box; padding: 0px 5px;">55</li><li style="box-sizing: border-box; padding: 0px 5px;">56</li><li style="box-sizing: border-box; padding: 0px 5px;">57</li></ul><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li><li style="box-sizing: border-box; padding: 0px 5px;">18</li><li style="box-sizing: border-box; padding: 0px 5px;">19</li><li style="box-sizing: border-box; padding: 0px 5px;">20</li><li style="box-sizing: border-box; padding: 0px 5px;">21</li><li style="box-sizing: border-box; padding: 0px 5px;">22</li><li style="box-sizing: border-box; padding: 0px 5px;">23</li><li style="box-sizing: border-box; padding: 0px 5px;">24</li><li style="box-sizing: border-box; padding: 0px 5px;">25</li><li style="box-sizing: border-box; padding: 0px 5px;">26</li><li style="box-sizing: border-box; padding: 0px 5px;">27</li><li style="box-sizing: border-box; padding: 0px 5px;">28</li><li style="box-sizing: border-box; padding: 0px 5px;">29</li><li style="box-sizing: border-box; padding: 0px 5px;">30</li><li style="box-sizing: border-box; padding: 0px 5px;">31</li><li style="box-sizing: border-box; padding: 0px 5px;">32</li><li style="box-sizing: border-box; padding: 0px 5px;">33</li><li style="box-sizing: border-box; padding: 0px 5px;">34</li><li style="box-sizing: border-box; padding: 0px 5px;">35</li><li style="box-sizing: border-box; padding: 0px 5px;">36</li><li style="box-sizing: border-box; padding: 0px 5px;">37</li><li style="box-sizing: border-box; padding: 0px 5px;">38</li><li style="box-sizing: border-box; padding: 0px 5px;">39</li><li style="box-sizing: border-box; padding: 0px 5px;">40</li><li style="box-sizing: border-box; padding: 0px 5px;">41</li><li style="box-sizing: border-box; padding: 0px 5px;">42</li><li style="box-sizing: border-box; padding: 0px 5px;">43</li><li style="box-sizing: border-box; padding: 0px 5px;">44</li><li style="box-sizing: border-box; padding: 0px 5px;">45</li><li style="box-sizing: border-box; padding: 0px 5px;">46</li><li style="box-sizing: border-box; padding: 0px 5px;">47</li><li style="box-sizing: border-box; padding: 0px 5px;">48</li><li style="box-sizing: border-box; padding: 0px 5px;">49</li><li style="box-sizing: border-box; padding: 0px 5px;">50</li><li style="box-sizing: border-box; padding: 0px 5px;">51</li><li style="box-sizing: border-box; padding: 0px 5px;">52</li><li style="box-sizing: border-box; padding: 0px 5px;">53</li><li style="box-sizing: border-box; padding: 0px 5px;">54</li><li style="box-sizing: border-box; padding: 0px 5px;">55</li><li style="box-sizing: border-box; padding: 0px 5px;">56</li><li style="box-sizing: border-box; padding: 0px 5px;">57</li></ul>

    在这里,由于考虑到计算的原因,我将 f(x,y)=f(x,y)×(1)x+y 这个计算,用下面代码去进行了实现。

    <code class="hljs perl has-numbering" style="display: block; padding: 0px; background-color: transparent; color: inherit; box-sizing: border-box; font-family: 'Source Code Pro', monospace;font-size:undefined; white-space: pre; border-top-left-radius: 0px; border-top-right-radius: 0px; border-bottom-right-radius: 0px; border-bottom-left-radius: 0px; word-wrap: normal; background-position: initial initial; background-repeat: initial initial;"><span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">for</span>(<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">y</span>=<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>;<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">y</span><image_padded->height;<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">y</span>++)
    {
        <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">for</span>(<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">int</span> <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">x</span>=<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>;<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">x</span><image_padded->width;<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">x</span>++)
        {
            pixel = cvGetReal2D(image_padded,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">x</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">y</span>);
            pixel = ((<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">x</span>+<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">y</span>)<span class="hljs-variable" style="color: rgb(102, 0, 102); box-sizing: border-box;">%2</span> == <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>)?(pixel):((-<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span>)<span class="hljs-variable" style="color: rgb(102, 0, 102); box-sizing: border-box;">*pixel</span>);
            cvSetReal2D(image_Re,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">x</span>,<span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">y</span>,pixel);
        }
    }</code><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li></ul><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; background-color: rgb(238, 238, 238); top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right;"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li></ul>

    其实也就相当于, x+y 是偶数的话 f(x,y) 不变, x+y 是奇数的话 f(x,y) 变为负。用这样一个简单的判断去实现。其运行的结果,如下所示。

    原图的傅里叶频谱
    原图的结果
    使用 11×11 高斯滤波器后的傅里叶频谱
    这里写图片描述

    从实验结果看来,可以看出以下两点

    1. 对于原图而言两个函数的结果基本一致,两个函数都得到了正确的结果。
    2. 使用平滑处理后,频谱的高频成分明显变小,对于空间域的图像而言,图像变得模糊了。


    展开全文
  • 具体步骤 频域和时域对应关系 频谱混叠 频谱泄露 栅栏效应 混叠现象 频谱泄露 栅栏效应 结合matlab对应分析 PDF版本笔记 参考南京信息工程大学的《数字信号处理》,仅作学习总结 ...
  • PassFail功能应用在测试测量领域被广泛使用,无论是在示波器、万用表还是在频谱分析仪上都可以看到它的身影。PassFail功能的本质是将采集到的信号数据与模版数据比较,通过判断信号与模版的比较结果给出Pass或是Fail...
  • 频谱信号PassFail应用

    2020-10-24 16:03:39
    PassFail功能应用在测试测量领域被广泛使用,无论是在示波器、万用表还是在频谱分析仪上都可以看到它的身影。PassFail功能的本质是将采集到的信号数据与模版数据比较,通过判断信号与模版的比较结果给出Pass或是Fail...
  •  PassFail功能应用在测试测量领域被广泛使用,无论是在示波器、万用表还是在频谱分析仪上都可以看到它的身影。PassFail功能的本质是将采集到的信号数据与模版数据比较,通过判断信号与模版的比较结果给出Pass或是...
  • DTMF按键频谱分析

    2021-03-02 10:58:29
    需要软件: wireshark,Adobe Audition 步骤: 语音网关DTMF按键转换成inband 呼入抓包 使用wireshark打开抓包 ...鼠标点中按键频谱 Alt +Z 进行频谱分析 ...对照频谱表波峰判断按键是否标准 ...
  • 只有周期信号在做傅里叶变换时才有频谱能量泄露吗?还是说周期信号和非周期信号都有频谱能量泄露,如果非周期信号有频谱能量泄露如何判断呢?
  • 首先应用层次化的正态分布概率模型来表示压缩频谱的重构,然后各个认知无线电用户交换模型参数并结合本地的压缩采样数据进行压缩频谱重构,最后根据重构的频谱信息判断主用户的忙闲状态从而得到当前认知无线电用户...
  • 通过感知节点共识融合、验证节点共识验证、簇头节点共识确认,在一定置信度下的假设检验判断是否有恶意感知节点发动伪造频谱数据的拜占庭攻击。仿真结果表明分布式共识机制在防御恶意感知节点伪造频谱数据的拜占庭...
  • 图像的傅里叶频谱

    千次阅读 2017-03-25 16:47:59
    1.图像的傅里叶频谱的意义 之前的博文其实已经归纳过这方面的内容了。我们常用的图像平滑处理,其实就是一个低通滤波,一定程度上去除高频信号,可以使得图像变得柔和(也就是平滑)。但是,在去除周期性噪声时候,...
  • 目前,大部分基于能量检测和信号循环平稳的频谱感知算法能够在...最后计算其峰值系数,实现对主用户信号存在性的判断。仿真结果表明,在非平稳噪声环境中,所提出的算法比传统的频谱感知算法识别概率更高,性能更好。
  • GSM信号的测量现代高度发达的通信技术可以让人们在地球的任意地点控制频谱分析仪,因此就更要懂得不同参数设置和不同信号条件对显示结果的影响。典型的全球移动通信系统(GSM)的信号测量如图1所示,它清楚地标明了重要...
  • 该算法基于样本协方差矩阵最大最小特征值之差与几何平均特征值的比值,通过比较该比值与门限的大小来判断主用户是否占用分配频谱,不需要知道主用户信号和噪声的先验信息,得到了十分简单的判决门限表达闭式。...
  • 关于信号的频谱分析

    千次阅读 2020-03-26 13:27:09
    关于信号和图像的频谱分析 频谱分析可以将一种复杂的信号分解为较简单的信号,找出一个信号在不同频率下的信息。频谱是指一个时域的信号在频域下的表示方式,通过对信号进行傅里叶变换得到“幅度频谱”和“相位频谱...
  • 为对子带信号进行正确的频谱检测来判断子带中是否存在信号,继而判断信道数量及位置,提出了2种改进的基于特征值的动态信道化频谱检测算法。根据Wishart随机矩阵的最小特征值具有Tracy-Widom分布的特性,采用最小...
  • 频谱感知是实现认知无线电的重要过程,也是信道分配的前提.认知用户需要在一个较宽的频谱中检测出频谱空洞,然后对这些空洞进行合理分配.首先构建了初始集中式认知网络,中心节点通过协作各认知用户接收的压缩采样信号,...
  • 利用授权用户的状态在相邻感知帧之间变化的概率小这一特性,通过将当前感知帧的能量值与相邻值相结合来判断授权用户状态,这样当授权用户使用授权频段时,所提算法能有效减小采样信号能量值骤减时发生误判的概率。...
  • 什么是频谱泄露

    千次阅读 2016-04-10 18:02:05
    对于频率为fs的正弦序列,它的频谱应该只是在fs处有离散谱。但是,在利用DFT求它的频谱时,对时域做了截断,结果使信号的频谱不只是在fs处有离散谱,而是在以fs为中心的频带范围内都有谱线出现,它们可以理解为是从...
  • 频谱分析仪是研究信号频谱特征的仪器,在电子技术一日千里的今天,是研究、开发、调试维修中的有力武器。现代频谱分析仪都趋向于智能化,虚拟仪器技术广泛应用,有些就是以专用的计算机系统为核心设计的。其结果是...
  • 频谱相谱功率谱

    2019-01-07 15:46:21
    第一:频谱 一.调用方法 X=FFT(x); X=FFT(x,N); x=IFFT(X); x=IFFT(X,N) 用MATLAB进行谱分析时注意: (1)函数FFT返回值的数据结构具有对称性。 例: N=8; n=0:N-1; xn=[4 3 2 6 7 8 9 0]; Xk=fft(xn) → Xk = ...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 6,472
精华内容 2,588
关键字:

判断频谱
