  • 我们在使用Telnet远程登录服务器主机的时候,会看到多种的方式,在这里简单的了解下当时在配置思科交换机Telnet功能远程登录管理功能的实现原理。 从我们之前所了解到的代码里面可以进行尝试: <html> <...

    通过Console线 登陆交换机,开启交换机的远程登入密码及配置enable密码

    我们在使用Telnet远程登录服务器主机的时候,会看到多种的方式,在这里简单的了解下当时在配置思科交换机Telnet功能远程登录管理功能的实现原理。

    从我们之前所了解到的代码里面可以进行尝试:

    <html>
    <body>
        <a href="http://www.23tuzi.com">北京兔兔网男士养生</a>
    </body>
    </html>

    1)、配置交换机管理IP

    Switch>enable                                                               ------>进入特权模式

    Switch#configure terminal                                             ------>进入全局配置模式

    Switch(config)#interface vlan 1                                      ------>进入vlan 1接口

    Switch(config-if)#ip address 192.168.1.1 255.255.255.0 ------>为vlan 1接口上设置管理ip

    Switch(config-if)#no shutdown                                      ------>开启vlan 1端口

    Switch(config-if)#exit                                                     ------>退回到全局配置模式

    2)、配置telnet密码

    需求一:telnet时使用密码登入交换机

    Switch(config)#line vty 0 4                                             ------>  进入telnet密码配置模式,0 4表示允许共5个用户同时telnet登入到交换机

    Switch(config-line)#password ruijie                                ------> 将telnet密码设置为ruijie

    Switch(config-line)#login                                               ------>启用需输入密码才能telnet成功

    Switch(config-line)#exit                                                 ------>  回到全局配置模式

    Switch(config)#enable password  ruijie 或者 enable secret ruijie   ------>Telnet功能远程登录管理的时候配置进入特权模式的密码为ruijie,区别:前者show查询明码显示,后者加密,推荐第二种


    Switch(config)#end                                                        ------>退出到特权模式

    Switch#write                                                                  ------>确认配置正确,保存配置

    确认telnet配置是否正确

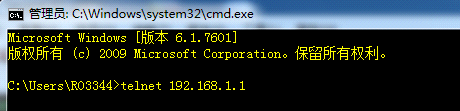

    1)在开始--运行中输入cmd命令,点击”确定“,在弹出的CMD命令行中,输入telnet  192.168.1.1

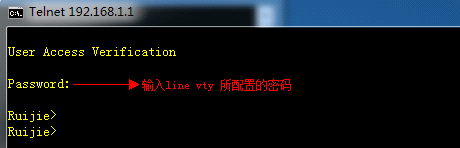

    2)回车后,输入line vty 所配置的密码,进入设备的用户模式,出现Ruijie>模式


    3)在Ruijie>模式下输入enable后,提示输入特权密码,输入正确的密码后回车,进入特权模式




    需求二:telnet时使用用户名及密码登入交换机

    Switch(config)#line vty 0 4                                            ------>进入telnet密码配置模式,0 4表示允许共5个用户同时telnet登入到交换机

    Switch(config-line)#login local                                      ------>启用telnet时使用本地用户和密码功能

    Switch(config-line)#exit                                                 ------>回到全局配置模式

    Switch(config)#username admin password ruijie          ------>配置远程登入的用户名为admin,密码为ruijie

    Switch(config)#enable password  ruijie 或者 enable secret ruijie ------>配置进入特权模式的密码为ruijie

    Switch(config)#end                                                        ------>退出到特权模式

    Switch#write                                                                  ------>确认配置正确,保存配置

           确认telnet配置是否正确

    1)、在开始--运行中输入cmd命令,点击”确定“,在弹出的CMD命令行中,输入telnet  192.168.1.1

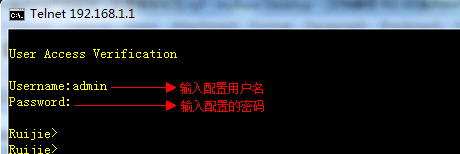

    2)、回车后,出现输入用户和密码,密码输入时隐藏不显示。输入正确的密码后回车,进入设备的用户模式,出现Switch>模式


    3)、在Ruijie>模式下输入enable后,提示输入特权密码,输入正确的密码后回车,进入特权模式

    展开全文
  • 2.完成telnet线路配置使管理终端能够远程访问所有网络设备。远程访问密码为:123456,enable密码为1234。3.按图示完成端口汇聚设置。4.建立VTP域,域名mydomain1,密码111111。S1、B1为服务器模式,其他设备为客户端...

    配置要求:

    1.完成设备名称和IP地址等的设置。

    2.完成telnet线路配置使管理终端能够远程访问所有网络设备。远程访问密码为:123456,enable密码为1234。

    3.按图示完成端口汇聚设置。

    4.建立VTP域,域名mydomain1,密码111111。S1、B1为服务器模式,其他设备为客户端模式。(暂不配置)

    5.按图示完成VLAN及端口配置。

    6.指定S1为所有VLAN的根交换机,并确保B1-B2、B3-B4间链路处于阻断状态。(咱不配置)

    7.实现VLAN间的通信,确保各培训部间终端能够ping通。

    拓扑结构

    企业网络典型组网拓扑图

    设备配置

    (1)为每台PC和Server配置IP地址、子网掩码和网关(网关为interface vlan X 的ip地址)

    网关用于实现设备之间的三层通信,即路由,默认网关可先不填,因为还没有配置逻辑接口vlan的ip地址;也可以先填写,一般网关地址都为x.x.x.254,这里可以先写上192.168.2.254,后面再进行配置,其他PC配置略。

    配置PC的ip地址、子网掩码以及默认网关

    (2)为每台网络设备配置管理IP,配置命令如下,其他配置略:

    Switch>enable

    Switch#configure terminal

    #进入逻辑vlan接口1

    Switch(config)#interface vlan 1

    #配置ip地址,用于远程管理telnet登录使用

    Switch(config-if)#ip address 192.168.1.3 255.255.255.0

    #激活逻辑端口

    Switch(config-if)#no shutdown(用于激活接口,必须)

    网络设备管理地址配置

    (3)完成telnet线路配置

    #进入特权模式

    Switch>enable

    #进入配置模式

    Switch#configure terminal

    #配置进入到路由器特权模式的密码

    Switch(config)#enable password 1234

    #进入路由器的 VTY 虚拟终端下,“vty 0”表示用户连接数,共1个虚拟终端

    Switch(config)#line vty 0

    #配置 vty 的密码,即 telnet 密码

    Switch(config-line)#password 123456

    Switch(config-line)#login

    Switch(config-line)#end

    telnet线路配置

    其中 enable password 1234,用于配置进入特权模式所需要的密码

    password 123456,用于配置telnet管理员的远程登录密码

    配置完成后使用管理终端进行telnet连接,如图所示

    使用终端远程登录网络设备

    其他设备telnet配置略

    (4)端口汇聚配置

    构成EtherChannel的端口必须具有相同的特性,如双工模式、速度、Trunking的状态等。

    在两台三层交换机上分别配置链路聚合:

    Switch>enable

    Switch#configure terminal

    #创建以太通道,要指定一个唯一的通道组号,组号的范围是1~6的正整数。要取消EtherChannel时用“no interface port-channel 1”

    Switch(config)#interface port-channel 1

    Switch(config-if)#exit

    #进入端口21-22

    Switch(config)#interface range fastEthernet 0/21-22

    #将物理接口指定到已创建的通道中。

    Switch(config-if-range)#channel-group 1 mode desirable

    Switch(config-if-range)#no shutdown

    Switch(config-if-range)#end

    Switch#write

    3560交换机链路聚合配置

    配置完成后,使用show etherchannel summary命令,查看链路聚合配置情况

    查看链路聚合结果

    (5)trunk模式配置

    根据拓扑结构,在每台交换机上分别将用于连接网络设备的端口改为trunk模式。

    2960配置命令如下:

    配置二层交换机之间互连的端口为trunk类型

    Switch>enable

    Switch#configure terminal

    Switch(config)#interface fastEthernet 0/24

    Switch(config-if)#switchport mode trunk

    Switch(config-if)#switchport trunk allowed vlan all

    2960二层交换机trunk口配置

    对于3560三层交换机,需要将封装类型改为dot1q,再将端口类型设置为trunk,配置如下:

    Switch>enable

    Switch#configure terminal

    Switch(config)#interface f0/1

    #配置 trunk 链路的封装类型,同一链路的两端封装要相同。有的交换机,例如 2950只能封装 dot1q,因此无需执行该命令。

    Switch(config-if)#switchport trunk encapsulation dot1q

    Switch(config-if)#switchport mode trunk

    Switch(config-if)#switchport trunk allowed vlan all

    Switch(config)#interface f0/2

    Switch(config-if)#switchport trunk encapsulation dot1q

    Switch(config-if)#switchport mode trunk

    Switch(config-if)#switchport trunk allowed vlan all

    #同时对于链路聚合的port-channel 1 也要设置为trunk模式,配置通道中的物理接口的属性

    Switch(config)#interface port-channel 1

    Switch(config-if)#switchport trunk encapsulation dot1q

    Switch(config-if)#switchport mode trunk

    Switch(config-if)#switchport trunk allowed vlan all

    #另外一台3560交换机trunk模式配置相同

    3560三层交换机trunk口配置

    (6)VLAN配置

    在4个二层交换机上配置相应VLAN

    #创建VLAN2,VLAN3

    Switch(config)#vlan 2

    Switch(config-vlan)#vlan 3

    Switch#configure terminal

    Switch(config)#interface range f0/1-8

    #将接口f0/1-8划分到vlan2中,把交换机端口的模式改为 access 模式,说明该端口是用于连接计算机的,而不是用于 trunk

    Switch(config-if-range)#switchport access vlan 2

    Switch(config)#interface range f0/9-16

    #将接口f0/9-16划分到vlan3中

    Switch(config-if-range)#switchport access vlan 3

    对接入层交换机进行VLAN划分

    (7)单臂路由配置

    不同VLAN之间的通信,需要借助第三层设备,二层设备无法实现不同VLAN间的通信,可以选择路由器,三层交换机,本实验使用三层交换机进行实现,方法类似于华为设备中的VLANIF实现方式,配置逻辑接口VLAN,不同的VLAN对应配置不同的逻辑接口interface vlan x,并在接口下配置ip地址及子网掩码,此ip地址就是前文中提到的各终端设备的默认网关,对于不同VLAN中的终端设备,默认网关设置对应逻辑vlan中的ip地址即可实现三层交换机的路由功能。

    在S1交换机上创建单臂路由,配置命令如下:

    #在其中一台三层交换机S1上创建vlan即可,无需两台设备都配置,即一台作为路由器使用,另一台仍作为交换机使用

    Switch(config)#vlan 2

    Switch(config-vlan)#vlan 3

    Switch(config-vlan)#vlan 4

    Switch(config-vlan)#vlan 5

    Switch(config-vlan)#exit

    #开启三层交换机路由模式

    Switch(config)#ip routing

    #创建对应的逻辑接口vlan x

    Switch(config)#interface vlan 2

    #配置接口的IP地址及子网掩码

    Switch(config-if)#ip address 192.168.2.254 255.255.255.0

    #激活逻辑接口

    Switch(config-if)#no shutdown

    Switch(config)#interface vlan 3

    Switch(config-if)#ip address 192.168.3.254 255.255.255.0

    Switch(config-if)#no shutdown

    Switch(config)#interface vlan 4

    Switch(config-if)#ip address 192.168.4.254 255.255.255.0

    Switch(config-if)#no shutdown

    Switch(config)#interface vlan 5

    Switch(config-if)#ip address 192.168.5.254 255.255.255.0

    Switch(config-if)#no shutdown

    配置单臂路由

    若按照题目中要求,运行部内部电脑能够跨交换机通信,运行部和检修部之间无法ping通,信息培训部和通信培训部之间能够ping通,那么只需要将3560S1三层交换机中允许vlan2,3,4,5通过、并配置interface vlan 4 和 interface vlan 5 的ip地址即可,无需配置interface vlan2 和interface vlan 3 的ip地址(若配置会导致运行部和检修部之间也能ping通,),3560S2三层交换机中配置允许 vlan4和vlan5通过即可。

    未完待续。。。

    展开全文
  • 双击交换机进入交换机命令行(CLI)模式,通过命令切换配置模式2大多数情况下为了安全考虑,需要配置交换机特权模式密码验证测试3配置telnet登陆交换机实现远程登陆,首先需要配置登陆用户和设备的管理地址验证...

    如图所示,添加交换机和终端设备


    1,双击交换机进入交换机命令行(CLI)模式,通过命令切换配置模式


    2大多数情况下为了安全考虑,需要配置交换机特权模式密码


    验证测试


    3配置telnet登陆交换机

    欲实现远程登陆,首先需要配置登陆用户和设备的管理地址


    验证配置,将pc的IP地址与交换机管理地址配成同一网段并尝试telnet登陆




    转载于:https://blog.51cto.com/13685543/2139215

    展开全文
  • ㈠网络设备的初始化配置可网管交换机...2,网络设备的管理方式外置配置源控制台(超级终端),虚拟终端(Telnet),网管工作站(Cisco的CiscoWork,HP的OpenView),TFTP服务器3,CLI一种基于DOS 命令行的软件系统,对...

    ㈠网络设备的初始化配置

    可网管交换机(三层交换机除外)无需配置即可作为傻瓜交换机使用,但是没有配置的交换机将不能发挥其功能和安全性。没有配置的路由器无法实现网络之间的通信。

    2,网络设备的管理方式

    外置配置源

    控制台(超级终端),虚拟终端(Telnet),网管工作站(Cisco的CiscoWork,HP的OpenView),TFTP服务器

    3,CLI

    一种基于DOS 命令行的软件系统,对大小写不敏感,可以缩写命令和参数。

    Cisco IOS命令行 需要在各自的命令模式下才能执行,因此,想执行某个命令,必须进入相应的配置模式。

    4,Cisco IOS 共包括7种不同的命令模式

    用户模式,特权模式,全局配置模式,Config-VLAN 模式,VLAN配置模式,接口配置模式,

    Line配置模式。

    模式

    访问方法

    提示符

    退出方法

    用途

    User Exec

    开始默认模式

    Switch>

    quit或

    end或

    exit

    改变终端设置,执行基本测试,显示系统信息

    Privileged Exec

    Switch>enable

    Switch#

    校验键入的命令,该模式由密码保护

    Gobal Configuration

    Switch#config

    Switch(config)#

    将配置的参数应用于整个网络设备

    Config-vlan

    Switch(config)#vlan vlan-id

    Switch(config-vlan)#

    配置VLAN 参数。

    VLAN configuration

    Switch#vlan database

    Switch(vlan)#

    在VLAN database 中为VLAN 1-1005配置VLAN 参数

    Interface Configuration

    Switch(config)#interface

    Switch(config-if)#

    为Ethernet interfaces等 配置参数

    Line Configuration

    Switch#line

    Switch(config-line)#

    为terminal line 配置参数


    5,帮助,在#提示符后 输入 ? 可查看那些命令可用

    6,命令的简略方式 show running-config 可简写成sh run

    7,no执行命令相反的活动 如 no shutdown, 将命令恢复默认值如no speed

    8,使用CiscoNetwork Assistant配置交换机

    团体和集群,

    团体最多容纳40个连接网络设备的设备组,Network Assintant 使用Cisco Discovery Protocol的自动查找能力来找出合格的网络设备,并将它添加到团体中。

    9.CiscoSDM Express

    用于为路由器快速设置LAN连接和Internet连接的管理工具

    一次进入 Cisco Router(SDM)小记

    10, CiscoPacket Tracer

    思科交换机路由器 模拟软件


    以下配置 粗体是命令的关键字 ,斜体是参数, {}可选其一

    ㈡思科交换机常用的配置

    配置复用端口

    Switch# configure terminal

    Switch(config)# interface interface-id

    Switch(config-if)# media-type {auto-select |rj45 | sfp}

    Switch(config-if)# end

    Switch# show interface interface-id transceiver properties

    (保存配置)

    Switch#copy running-config startup-config

    配置速率,双工和自动翻转

    Switch(config-if)# speed {10 | 100 |1000|auto|nonegotiate}

    Switch(config-if)# duplex {auto |full |half }

    Switch(config-if)# mdix auto

    Switch#show controllers ethernet-controller interface-id phy

    配置流控制

    Switch(config-if)# flowcontrol {receive |send |} { on | off | desired

    查看模块或端口状态

    Switch# show module all

    检查指定模块的状态

    Switch# show module mod_num

    ⑴当需要查看端口工作状态时,可使用下述命令

    Swtich#show interface status

    Switch#show interface interface-id

    禁用并重新启用接口

    Switch(config-if)# shutdown

    Switch(config-if)#no shutdown

    配置EthernetChannel

    使用端口汇聚协议(PAgP)可以很容易在有EtherChannel能力的端口间,自动建立Fast EtherChannel 和Gigabit EtherChannel 连接,进行信息的交流。该协议具有学习相邻端口组动态和信息的能力。PAgP是EtherChannel的增强版,它支持在EtherChannel上的Spanning Tree和Uplink Fast功能,并支持自动配置EtherChannel的捆绑。Uplink Fast也是Cisco交换机技术,能够保证交换机在几秒种内快速从失败中恢复。

    EtherChannel简介

    使用端口汇聚协议(PagP, Port Aggregation Protocol)或链路汇聚控制协议(LACP,Link Aggration Control Protocol)可以将交换机之间,交换机和路由器之间,以及交换机与服务器之间的最多8条链路绑定在一起,叠加其传输带宽,使网络设备之间的通信更加快速与顺畅。


    PagP协议支持的模式

    auto 当增测PAgP设备时,将只启用PAgP。将接口置于被动协商状态,可以对接收到的PagP做出响应,但是不主动发送PAgP包进行协商

    desirable 无条件启用PAgP。将接口置于主动协商状态,通过发送PAgP包,主动与其他接口进行协商

    on 将接口强行指定至Channel。只有两个on模式接口组相连时,EtherChannel才可用。

    non-silent (可选)如果交换机连接有PAgP能力的伙伴,可以将接口配置为nonsilent(非沉默)运行。如果没有为auto 或 desirable 模式指定non-silent关键字,默认为silent 。

    采用PAgP协议时,以下几种模式可以构建EtherChannel:

    一个接口为 desiable 模式 ,另一个接口为 desiable 或 aut哦模式。

    一个接口为 auto 模式,另一个接口为desiable模式。

    LACP协议支持的模式:

    Active 当侦测到LACP设备时,将只启用LACP .激活端口的主动协商状态,通过发送LACP包,与其他接口进行主动协商。

    Passive 当侦测到LACP 设备时,将只启用LACP,将端口置于被动协商状态,可以对接收到的LDCP作出响应,但是,不能主动发送LACP包进行协商。


    Switch#config terminal

    2创建Port-channel接口。port_channel_number 取值范围为1-48

    Switch(config)# interface port-channel  port_channel_number

    3将接口置于三层模式

    Switch(config-if)#no switchport

    4为该EtherChannel指定IP地址和子网掩码。

    Switch(config-if) # ip address ip_address subnet_mask

    5返回全局配置模式

    Switch(config-if)#exit

    6选择配置的物理接口,

    Switch(config)#interface {fastethernet|gigabitethernet} slot/port

    7创建三层路由接口

    Switch(config-if)#no switchport

    8确保该物理接口没有IP地址

    Switch(config-if)#no ip address

    9将接口配置为port-channel并指定为PAgP 或LDCP模式

    Switch(config-if)#channel-group channel-group-number mode { auto [non-silent] | desirable[non-silent] |on} |{active | passive}

    Switch(config-if)#end

    10查看配置

    Switch#show running-config

    Switch#show running-config interface port-channel port_channel_number

    实例 略

    移除端口和EtherChannel

    1从EtherChannel中移除接口

    Switch#config terminal

    Switch(config)# interface interface-id

    从EtherChannel中移除接口

    Switch(config-if)#no channel-group

    Switch(config-if)#end

    Swtich# show running-config

    保存配置

    Switch#copy running-config startup-config

    2移除EtherChannel

    Switch# configure terminal

    Switch(config)#no interface port-channel port_channel_number

    Switch(config-if)#end

    查看配置

    Switch# show etherchannel summary

    配置VLAN

    VLAN Trunk简介

    VLAN用于将端口指定为不同的虚拟局域网,从而隔离彼此的之间的广播和直连通信,提高网络的传输效率和安全性。Trunk 用于借助一个接口实现不同交换机之间多VLAN的传输。

    1. VLAN 的作用

    降低移动和变更管理成本,控制广播,增强安全性,网络监督和管理自动化

    1. Trunk的功能

    可以将同一交换机的不同端口划分为同一VLAN ,而且还可以设置跨越交换机的VLAN 。

    不同交换机上具有相同ID的VLAN 之间,可借助一条链路实现彼此之间的连接。用于连接VLAN的链路,称之为VLAN中继


    VTP 简介

    VTP (VLAN TrunkingProtocol ,VLAN 中继协议)是一种消息协议,用于在VTP域内同步VLAN 信息(VLAN 的添加,删除和重命名),而不必在每台交换机上配置相同的VLAN 信息,从而实现VLAN配置的一致性。使用VTP,可以在一个或多个交换机上建立配置修改中心。

    VTP域(也称为VLAN管理域),由一个或多个相互连接,使用相同VTP域名的交换机组成。一台交换机只能配置一个VTP域。

    如果一个交换机收到一个中继传来的VTP通告,它将继承管理域名和VTP配置版本号,并且不再理睬不同的管理域名或更早的配置版本号。

    VTP模式(三种):

    Server 服务器

    Client客户端

    Transparent透明模式

    VTP的配置规则:

    VTP域中VTP版本要相同

    当在交换机上启用VTP版本2时,同一域中能够运行版本2的交换机都将启用版本2,配置前确保域中交换机都能运行版本2。

    Token Ring 环境必须启用版本2,

    在VTP server上启用(禁用)修剪将导致整个管理域启用(禁用)修剪。


    VLAN 的配置规则

    在配置VLAN时,应遵循以下规则:

    在VTP客户端,服务器和透明模式中,交换机支持1005个VLAN。

    标准序列VLAN 的ID为1~1001 。VLAN 号为1002~1005的是Token Ring 和FDDI VLAN.

    VLAN 1~1005的VLAN 配置通常被保存在VLAN数据库中。如果VTP模式是透明模式的,VTP和VLAN 配置也保存在交换机运行配置(running configuration)文件中。

    VTP透明模式中,交换机也支持VLANID 1006~4094 ,该扩展序列和配置选项被限制。扩展序列VLAN 不能保存在VLAN 数据库。

    配置VTP服务器

    在一个局域网中,通常只需要配置1~2个VTP服务器,可将核心交换机配置为VTP服务器。在该交换机上配置VLAN,并为VLAN指定IP地址信息,其他交换机作为VTP客户端,接受并更新VTP服务器中的VLAN配置,从而使VLAN配置,修改和管理实现自动化和全网统一。

    配置VTP服务器的步骤,将交换机设置为VTP服务器模式;将交换机端口指定到相应的VLAN;创建一个VLAN Trunk,用于实现与其他交换机的通信。

    Switch# config terminal

    Switch(config)#vtp mode server

    Switch(config)#vtp domain domain-name

    (设置VTP域密码,密码长度为8-64个字符)

    Switch(config)#vtp password password

    Switch(config)#end

    配置VTP客户端

    若要使交换机接受VTP服务器对VLAN的配置,从而实现VLAN添加,删除和修改的自动化,就必须将设置为VTP客户端。事实上,除了VTP服务器外的所有交换机都应该配置为VTP客户端。

    配置 VTP客户端的步骤, 将交换机设置为VTP客户端模式;将交换机端口指定到相应的VLAN;创建一个VLAN Trunk,用于实现与其他交换机的通信。

    Switch(config)#vtp mode client

    Switch(config)#vtp domain domain-name

    (设置VTP域密码,密码长度为8-64个字符)

    Switch(config)#vtp password password

    (略)

    VTP客户端虽然不必创建VLAN,但是必须以手工方式将端口指定为不同的VLAN,如果不将端口指定至VLAN ,那么该交换机的所有端口都将与级联端口在同一VLAN.


    查看配置

    Switch#show vtp status

    保存配置)

    Switch#copy running-config startup-config

    启用版本2

    Switch(config)#vtp version 2

    配置VTP透明模式

    Switch(config)#vtp mode transparent

    创建VLAN并将端口指定到VLAN

    第1步 进入全局配置模式

    Switch#config terminal

    第2步 以太网VLAN ID 取值范围为1-1001,其中vlan 1为系统默认VLAN不能被创建,也不能被删除

    Switch(config)# vlan vlan-id

    第3步 为VLAN 命名,可不配置名称,名称默认为VLAN ID前加多个0

    Swtich(config-vlan)# name vlan-name

    第4步 返回全局配置模式

    Swtich(config-vlan)# exit

    第5步 进入接口模式

    Switch(config)# interface interface-id

    或者

    Switch(config)# interface range interface-range

    第6步 为端口(第二层访问端口)定义VLAN成员模式

    Switch(config-if)# switchport mode access

    第7步 将接口添加至指定的VLAN

    Switch(config-if)# switchport access vlan vlan-id

    第8步 退出接口配置模式

    Switch(config)# end

    第9步 查看 VLAN 配置

    Switch(config)#show vlan {id |name|brief} vlan_name


    清除接口配置

    Switch(config)# default interface interface-id

    删除某个VLAN

    Switch(config)# no vlan vlan-id

    删除全部VLAN

    Switch# delete flash:vlan.dat

    Delete filename [vlan.dat]?回车键

    Delete flash:/vlan.dat? [confirm]回车键

    配置VLAN Trunk

    Trunk 端口不能是安全端口

    Trunk 端口可以是EtherChannel组成员,但是组中所有Trunk必须具有相同的配置。包括:允许VLAN列表;每个VLAN的STP端口优先级,STPPort Fast设置;Trunk状态,如果端口组中的一个端口不是Trunk,所有端口也将不再是Trunk

    在PVST模式下,建议配置不多于24个Trunk端口,在MST模式下,建议配置不多于40个Trunk端口。

    Switch(config)#interface interface-id

    Switch(config-if)#switchport mode trunk

    配置ISL 或802.1Q封装,如果两端都是Cisco交换机用ISL封装

    Switch(config-if)#switchport trunk encapsulation {isl| dot1q | nogotiate}

    Switch(config-if)#switchport trunk allow vlan {all|add|except|remove} vlan-list

    为802.1Q指定本地VLAN ,若不指定本地VLAN ,默认为VLAN 1

    Switch(config-if)#switchport trunk native vlan vlan-id

    配置STP

    STP ,PVST, RSTP,MSTP的介绍

    Switch#config terminal

    Switch(config)# spanning-tree mode {pvst |mst| rapid-pvst}

    Switch(config)#end

    Switch#show spanning-tree vlan vlan-id

    对于较早的交换机

    Switch(config)#spanning-tree vlan vlan_id

    Switch(config)# no spanning-tree vlan vlan_id

    配置根交换机

    当VLAN 中存在拓扑环时,应当通过根交换机,端口优先级和路径费用等设置,确定网络拓扑结构,通常情况下,应当将核心交换机配置为根交换机,当网络中有两台核心交换机时,可以分别配置根交换机和次根交换机。

    diameternet-diamete用于指定两个终端间交换机数量,取值范围为2—7

    Switch(config)#spanning-tree vlan vlan_id root primary diameter net-diamete

    配置次根交换机

    Switch(config)#spanning-tree vlan vlan_id root secondary diameter net-diamete

    配置端口优先级

    Switch#config terminal

    Switch(config)#interface interface-id

    为接口配置优先级,取值范围为0-255 ,默认值为128 。数值越低,优先级越高。

    Switch(config-if)#spanning-tree port-priority priority

    为接口配置VLAN端口优先级。取值范围为0-255,默认值为128.数值越低,优先级越高。

    Switch(config-if)#spanning-tree vlan vlan-id port-priority priority

    Switch(config)#end

    Switch#show spanning-tree interface interface-id | {port-channel port_channel_number}

    Switch#show spanning-tree vlan vlan_id

    配置路径费用

    Switch#configterminal

    选择欲配置的接口,既可以是物理接口,也可以是EtherChannel逻辑端口

    Switch(config)#interface interface-id | {port-channel port_channel_number}

    配置接口的费用,取值范围为1-200 000 000.较低的路径费用表明有较高的传输速率。

    Switch(config-if)#spanning-tree cost cost

    Switch(config-if)#spanning-tree vlan vlan-id cost cost

    Switch(config-if)#end

    Switch# show spanning-tree interface {interface-id} |{port-channel port_channel_number}

    Switch#show spanning-tree vlan vlan_id

    配置Post Fast端口

    Spanning-Tree Port Fast将使端口绕过监听和学习阶段,立即进入Spanning-Tree转发状态。Post Fast只适用于终端与交换机连接的端口。

    Switch#config terminal

    Switch(config)#interface interface-id

    指定trunk关键字 ,可以在Trunk端口启用Port Fast。默认情况下,所有端口都被禁用Port Fast

    Switch(config-if)#spanning-tree postfast [trunk]

    Switch(config-if)#end

    Switch#show spanning-tree interface interface-id portfast

    Switch#copyrunning-config startup-config

    配置MSTP

    Switch#config terminal

    进入配置MST模式

    Switch(config)#spanning-tree mode mst

    将VLAN映射到MST实例。instace-id的取值范围为0-4094.vlan-range的取值范围为1-4094,使用“-”可以指定一个VLAN范围,例如,instace2 vlan 1-13 命令将把VLAN1至VLAN13添加到MST实例2.同样,也可以使用“,”来指定若干不连续的VLAN,例如 instace 1 vlan 10,20,30将把VLAN0010,VLAN0020,VLAN0030添加至MST实例1。当将VLAN映射至MST实例时,命令中指定的VLAN将从早前的映射中被添加或移除。

    Switch(config-mst)#instance instance-id vlan vlan-range

    指定配置名称。name字符串最长为32个字符,并且对大小写敏感。

    Switch(config-mst)#name name

    指定配置修订编号,取值范围为0-65535。

    Switch(config-mst)#revision version

    校验配置

    Switch(config-mst)#show pending

    Switch(config-mst)#end

    Switch#show running-config

    配置根、次根交换机

    Switch# config terminal

    配置为根交换机,

    diameter net-diameter(可选) 取值范围2-7,用于指定任意两端之间的交换机最大数

    hello-time seconds(可选) 用于指定根交换机发生配置消息的时间间隔,取值范围为1-10秒,默认值为2秒。

    Switch(config)# spanning-tree mst instace-id root primary

    [diameter net-diameter [hello-time seconds]]

    配置为次根交换机

    Switch(config)# spanning-tree mst instace-id root secondary

    [diameter net-diameter] [hello-time seconds]

    Switch(config)# end

    Switch# show spanning-tree mst instance-id

    配置IP路由

    VLAN之间是无法直接通信的,VLAN之间的通信必须借助第三层交换机。同时,VLAN之间的通信必须借助三层接口才能实现。因此,VLAN创建完成后,必须配置三层VLAN端口,才能使VLAN之间的通信成为可能。

    第三层交换机根据OSI模型网络层的IP地址完成端到端的数据交换,主要应用于不同VLAN子网的路由。当某一消息源的第一个数据流进行路由后,交换机会产生MAC地址到IP地址的映射表,直接从第二层由原地址传输到目的地址,不再经过第三层路由系统处理,提高了数据包的转发效率,解决了VLAN 子网间传输消息时传统路由产生的速率问题。

    配置逻辑三层接口

    前提:1.已经创建VLAN,并将VLAN成员指定到二层接口 。2.已经启用IP路由,并指定IP路由协议。

    Switch#config terminal

    Switch(config)# ip routing

    进入VLAN接口

    Switch(config)# interface vlan vlan-id

    为该VLAN指定IP地址信息,该VLAN中的计算机,将使用该IP地址作为默认网关。

    Switch(config-if)# ip address ip_address subnet_mask

    Switch(config-if)# no shutdown

    Switch(config-if)# end

    保存配置

    Switch# copy running-config startup-config

    查看配置

    Switch# show interface interface-id

    Switch# show ip interface interface-id

    Switch# show running-config interface interface-id

    Switch# show running-config interface vlan vlan_id

    配置物理三层接口

    Switch(config)#ip routing

    Switch(config)# interface interface-id

    Switch(config-if)# no switchport

    Switch(config-if)# ip address ip_address subnet_mask

    Switch(config-if)# no shutdown

    ACL

    交换机支持的访问列表

    IP访问列表。过滤IP通信,包括TCP,UDP,IGMP,ICMP

    Ethernet访问列表,过滤非IP通信

    端口访问列表,路由访问列表,VLAN访问列表

    访问列表类型

    1标准IP访问列表

    只过滤源地址

    2扩展IP访问列表

    扩展访问列表允许过滤源地址,目的地址,协议类型,端口号

    3命名访问列表

    方便修改

    配置访问列表的注意事项

    考虑访问列表中语句的顺序

    默认拒绝

    过滤方向: 向内的 inbound,向外的outbound

    access-list-number及说明


    基本访问列表

    Switch#configure terminal

    Switch(config)# access-list access-list-number {deny| permit} {ip_addresssubnet_mask|host ip_address|any}


    IP访问列表



    查看访问列表配置

    Switch#show access-lists {name| access-list-number}


    在接口上应用访问控制列表

    Switch(config-if)#ip access-group access-list-number in

    Switch(config-if)#ip access-group access-list-number out

    配置CDP

    使用CDP(CiscoDiscover Protocol)可发现网络中相邻的Cisco设备,包括交换机,网桥,访问服务器和交换机,从而便于网络的配置和管理。CiscoWorks和Cisco CAN监控和配置交换机,也必须借助CDP才能实现。

    Switch#config terminal

    启用CDP,使用no cdp run命令可以禁用CDP

    Switch(config)#cdp run

    设置保持其他设备发送消息的时间,取值范围为10-255,默认值为180

    Switch(config)#cdp timer seconds

    设置CDP更新的发送频率。取值范围为5-254,默认值为60秒

    Switch(config)#cdp holdtime seconds

    设置采用版本2发送广告。该状态为默认值

    Switch(config)#cdp advertise-v2

    Switch(config)#end

    Switch#show cdp


    DHCP中继

    配置DHCP中继代理

    Switch# config terminal

    Switch(config)# service dhcp

    2.指定包转发地址

    第1步 进入全局配置模式

    Switch#config terminal

    第2步 进入接口配置模式,并创建一个交换机虚拟接口

    Switch(config)# interface vlan vlan-id

    第3步 为该接口配置IP地址和子网掩码

    Switch(config) # ip address ip-address subnet-mask

    第4步 指定DHCP 包转发地址。helper-address 可以指定为DHCP 服务器地址,或者默认网关的地址(如果DHCP 服务器位于另外的网关)。使用网关地址,可以使DHCP服务器能够响应DHCP请求。如果网络内安装有多台DHCP服务器,可以为每台服务器分配一个helper address 。DHCP服务器所在的VLAN不必指定helper address

    在接口模式下配置

    Switch(config-if)# ip helper-address  ip-address

    第5步 返回全局配置模式

    Switch(config)# exit

    第6步 指定欲连接至DHCP客户端的交换机端口

    Switch#interface range port-range

    或者

    Switch# interface interface-id

    第7步 定义为VLAN 成员模式

    Switch(config-if)#switchport mode access

    Switch(config-if)#switchport access vlan vlan-id

    配置SPAN

    使用SPAN(SwitchedPort Analyzer)或者RSPAN(RemoteSPAN)可以有效的分析通过端口或VLAN的网络流量。借助SPAN或RSPAN ,可以将一个交换机的端口映像到另一个交换机端口,即发送流量的备份到该交换机或者其他交换机的另一个端口,这样只需要将分析或侦听设备连接至监控端口,即可实现对被监听端口的分析和侦听。由于SPAN采用复制(或镜像)源端口或源VLAN上的接受或发送(或两者都有的)流量到目的端口,因此SPAN不影响源端口或VLAN的网络交换。事实上,除了SPAN或RSPAN会话所需的流量之外,目的端口不会接收或转发流量。

    SPAN术语

    入口业务:进入交换机的业务

    出口业务:离开交换机的业务

    源(SPAN)端口:用SPAN功能受监控的端口

    目的地(SPAN)端口:监控源端口的端口,通常连有一个网络分析器。

    监控端口:监控端口也是目的地SPAN端口

    管理源:已配置受监控的源端口或者VLAN列表。

    操作源:受到有效监控的端口列表。这可能和管理源有所不同。例如,在关闭模式下的端口可能在管理源中出现,但它不受到有效监控。

    SPAN模式

    本地SPAN

    也成为PSPAN,指基于端口的SPAN。源端口和目的端口都处于同一交换机,并且源端口可以是一个或多个交换机端口。

    远程SPAN 或者RSPAN :

    目的地端口和源端口没有位于同一交换机上。这是一项高级功能,要求有专门的VLAN来传送该业务,并由交换机之间的SPAN进行监控,要求中间交换机必须支持RSPAN VLAN技术。由此可见,并非所有交换机均支持 RSPAN技术,所以应检查各自的版本说明或者配置指南,核实要配置的交换机是否可以使用该功能。

    VSPAN:

    指基于VLAN的SPAN.SPAN的一种变体,源端口不是物理端口,而是VLAN。在给定交换机中,用户可以使用单个命令来选择对属于专门VLAN的所有端口进行监控。

    SPAN会话中流量监视限制

    VLAN或端口应当分别位于不同的会话中。

    可以配置在每个交换机堆栈上的2个源会话(本地SPAN和RSPAN源会话),在同一台交换机上,可以同时运行一个本地SPAN和RSPAN。本地SPAN和RSPAN目的会话的总数不能超过66个。

    在一个SPAN会话中,可以有多个目的端口,但是最多不能超过64个。

    创建本地SPAN会话

    Switch#config terminal

    Switch(config)# no monitor session { session_number| all| local| remote}

    第3步

    Switch(config)#monitor session session_number source{interface interface-id|

    vlan vlan-id} [,|-] [both |rx|tx]

    Switch(config)#monitor session session_number destination {interface interface-id [ , | - ] [encapsulation replicate ] }

    Switch#show monitor [session session_number]

    Switch#show running-config

    Switchz#copy running-config startup-config

    详细的介绍可以查看以下文章:

    思科官方介绍:

    http://wenku.baidu.com/view/2de0a61a10a6f524ccbf8508.html


    转载于:https://blog.51cto.com/lddxfs/1305362

    展开全文
  • telnet远程管理

    2019-05-21 13:37:09
    步骤一:Telnet远程访问思科交换机、路由器 1)配置交换机S1的管理IP S1(config)#interface vlan 1 S1(config-if)#ip address 192.168.1.2 255.255.255.0 //交换机管理IP S1(config-if)#no shutdown 2)开启S1的...
  • 在企业中为方便网络管理员对Cisco设备的配置,一般需事先在Cisco交换机及路由器上开启远程管理的服务,借助网络通过telnet方式远程访问。 1.2 方案 网络管理员通过telnet方式远程管理S1、R1、S2,网络拓扑如图-1所...
  • 在企业中为方便网络管理员对Cisco设备的配置,一般需事先在Cisco交换机及路由器上开启远程管理的服务,借助网络通过telnet方式远程访问。  方案 网络管理员通过telnet方式远程管理S1、R1、S2,网络拓扑如图-1所示...
  • telnet协议是TCP/IP协议族中的一员,用于Internet远程登录服务的标准协议和主要实现方式。它使用TCP协议的23号端口完成工作,为用户提供在本地计算机上完成配置远程主机、路由器、交换机等网络设备的能力。思科的IOS...
  • Telnet远程

    2019-09-23 20:42:17
    在企业中为方便网络管理员对Cisco设备的配置,一般需事先在Cisco交换机及路由器上开启远程管理的服务,借助网络通过telnet方式远程访问。 1.2 方案 网络管理员通过telnet方式远程管理S1、R1、S2,网络拓扑如图-1所...
  • 思科模拟器:VLAN 的配置与分析

    千次阅读 2020-05-29 14:09:34
    (2) 熟练掌握如何使用telnet方式管理交换机;(3) 熟练掌握如何为交换机设置web方式管理;(4) 熟练掌握如何进入交换机web管理方式;(5) 了解交换机web配置界面,并能进行部分操作。 (6)了解VLAN原理;(7)熟练掌握二层...
  • 第1章 认识packet tracer5.0软件,第2章 交换机的基本配置与管理,第3章 交换机Telnet远程登陆配置,第4章 交换机划分Vlan配置,第5章 利用三层交换机实现VLAN间路由,第6章 快速生成树配置,第7章 路由器的基本配置,第8...
  • 第八章 利用三层交换机实现VLAN间路由 13 第九章 快速生成树配置 16 第十章 路由器的基本配置 19 第十一章 路由器单臂路由配置 21 第十二章 路由器静态路由配置 23 第十三章 路由器RIP动态路由配置 25 第十四...
  • 思科与微软综合实验系列之二: 使用域账号统一管理cisco网络设备 ...同样公司内部有一定数量的网络设备(交换机,路由器,防火墙等),在远程管理的时候是通过Telnet方式。 在本案例中,希望用户远程管理...
  • 在企业中为方便网络管理员对Cisco设备的配置,一般需事先在Cisco交换机及路由器上开启远程管理的服务,借助网络通过telnet方式远程访问。 方案 网络管理员通过telnet方式远程管理S1、R1、S2,网络拓扑如图-1所示。...
  • 实现更先进的配置和持续管理Cisco Catalyst 2940 系列采用一个控制台端口,支持远程管理协议,如Telnet、简单网络管理协议(SNMP)和思科集群管理套件(CMS),后者是一个基于Web 的免费JAVA 监控和配置工具,...
  • 控制台和 AUX 端口均可以用于直接连接思科网络设备进行管理。然而,使用控制台端口更为常见。AUX 端口通常用于通过拨号连接进行远程访问。Telnet 和 SSH 都是带内访问方法,需要与设备建立活动的网络连接。SSH 使用...
  • 网络可编程性基础

    2020-06-17 17:43:04
    凯文是思科认证的系统讲师(CCSI) ,拥有双CCIEs认证,同时在路由、交换机、协作、安全、设计及数据等多个领域拥有思科公司或协会授予的专家证书,凯文还为Cisco Press出版了大量视频课程及书籍。   ...

空空如也

空空如也

1 2
收藏数 29
精华内容 11
关键字:

思科实现telnet管理交换机
