  • AD7327 AD芯片使用记录

    千次阅读 2019-12-02 16:27:34
    最近项目调试使用到了AD7327芯片,为了防止后续忘记又得各种查资料...这款芯片官方例程,代码开发起来省事儿好多。 1.芯片简介 -12位精度 - 支持软件选择量程:±10V、±5V、±2.5V,0-10V -500ksps传输速...

    最近项目调试使用到了AD7327芯片,为了防止后续忘记又得各种查资料,将自己这次调试的心得记录于此,如果错误请指正。谢谢。

    开发环境:STM32F407VET6+AD7327     keil mdk 5.23

    这款芯片有官方例程,代码开发起来省事儿好多。

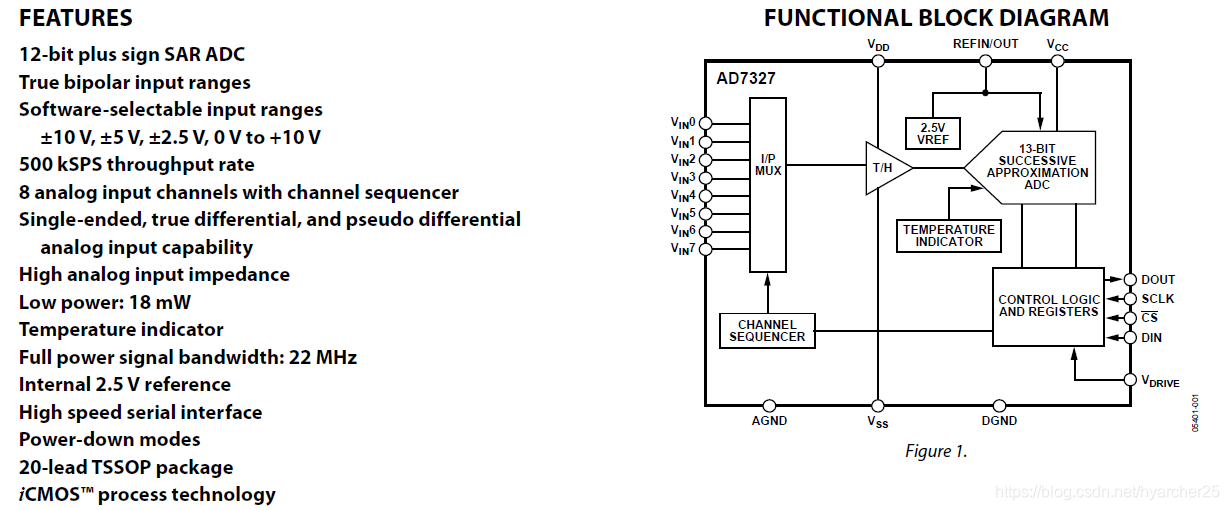

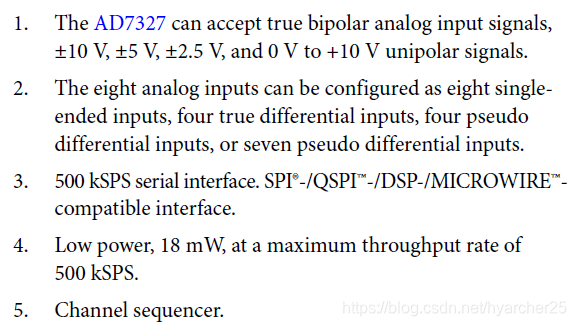

    1.芯片简介

      -12位精度

     - 支持软件选择量程:±10V、±5V、±2.5V,0-10V

      -500ksps传输速率

      -8个模拟量输入通道,既可配置为单个输入,也可配置为双路输入(传感器信号包含V+、V-两根信号线情况下)

      -内置2.5V参考电压

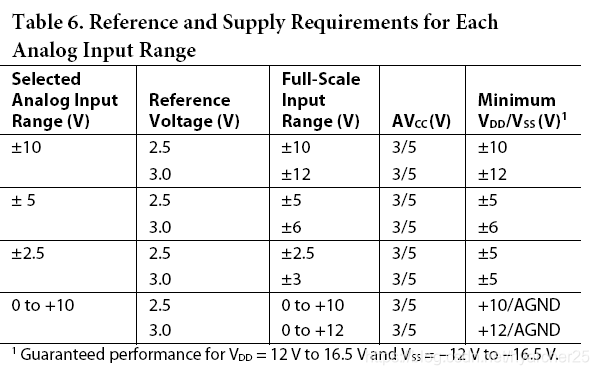

    注意!!!设计硬件时请先参考芯片手册Table 6,注意根据你要使用的量程选择相应的电压。如果采集电压含有正负,则电源也需要接正负电源;如果只有正电压,则可以只接电源正和地。

    此处可能导致后期程序配置好了寄存器,确定了量程,结果发现输入电压没到最大量程还差好远,结果已经到了fff最大值了,莫名其妙的一脸懵...

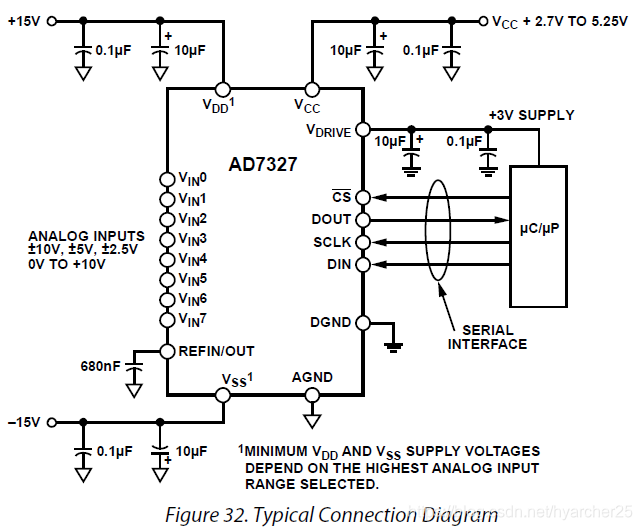

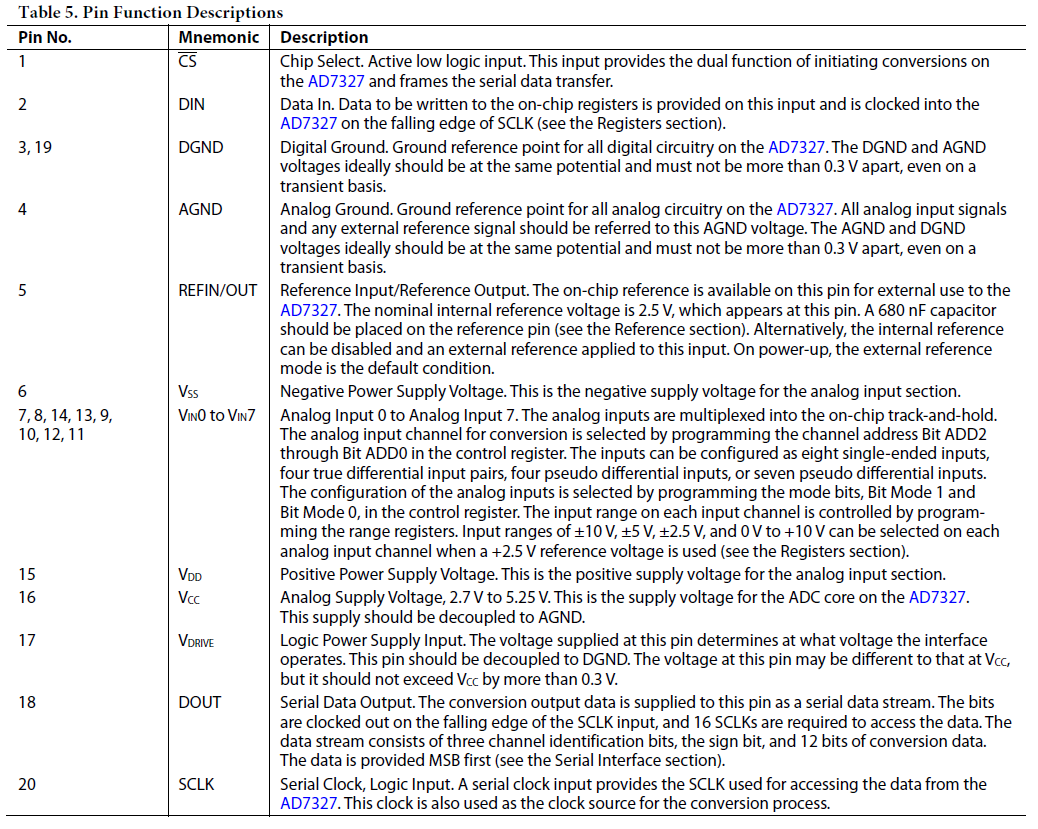

    2.引脚简介





         硬件接线按照上图所示即可,注意以下几点:

     -1.  1脚CS  片选。接mcu一个IO口即可;初始化芯片及数据转换读取时需要对该引脚输出高低电平

     -2.  2脚DIN  SPI通讯数据引脚,我使用STM32做主机控制AD7327芯片,因此,DIN脚接mcu的SPI_MOSI

     -3.  18脚.DOUT  SPI通讯数据引脚,DOUT脚接mcu的SPI_MISO

     -4.  20脚SCLK  SPI时钟,接SPI_SCK

     -5. 17脚VDRIVE 接mcu的IO口,初始化后拉高即可。注意该引脚必须和VCC电压相同,最大也不能超过VCC+0.3V。我是用的   stm32f4芯片,因此VCC就是用的3.3V,所以该引脚直接接到stm32的一个IO口即可。

      PS.注意硬件电路上的电容方向,我的板子上有个电容方向画反了,结果上电一个劲儿的发热。建议画板时一定要仔细,参考官方模板电路,焊好后通电没有发现什么问题也要摸一摸芯片和各个元器件看是不是有短路或者接错导致的发热现象出现

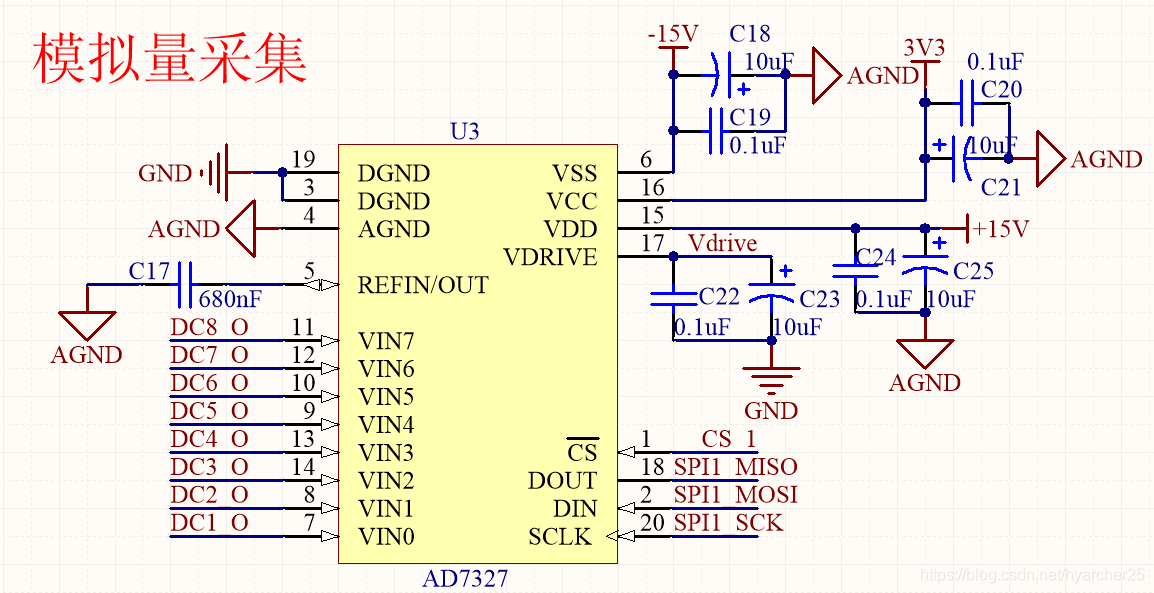

    3.硬件电路

        注意vin0-vin7,引脚号并不是按照顺序来的,我之前引脚号弄错了,还花了一番功夫,结果发现原理图上引脚号跟芯片文档对不上,还好电源引脚没有错误,不至于烧掉元器件。

        未连接的输入端可以不接或者通过一个电阻下拉到地,不要直接接地!!!请特别注意!!!!否则会导致输入采样电压莫名被拉低...



    4.寄存器简介



    AD7327包含4个寄存器,通过SPI发送一个16位的值来读写AD7237.

    16位命令中,最高位第15位为写入命令,1有效

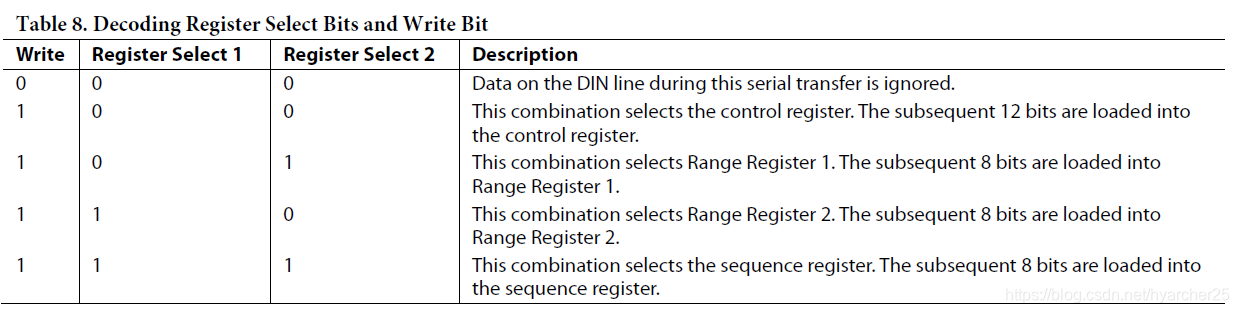

                          第14位与第13位用来选择对相应寄存器进行写入操作

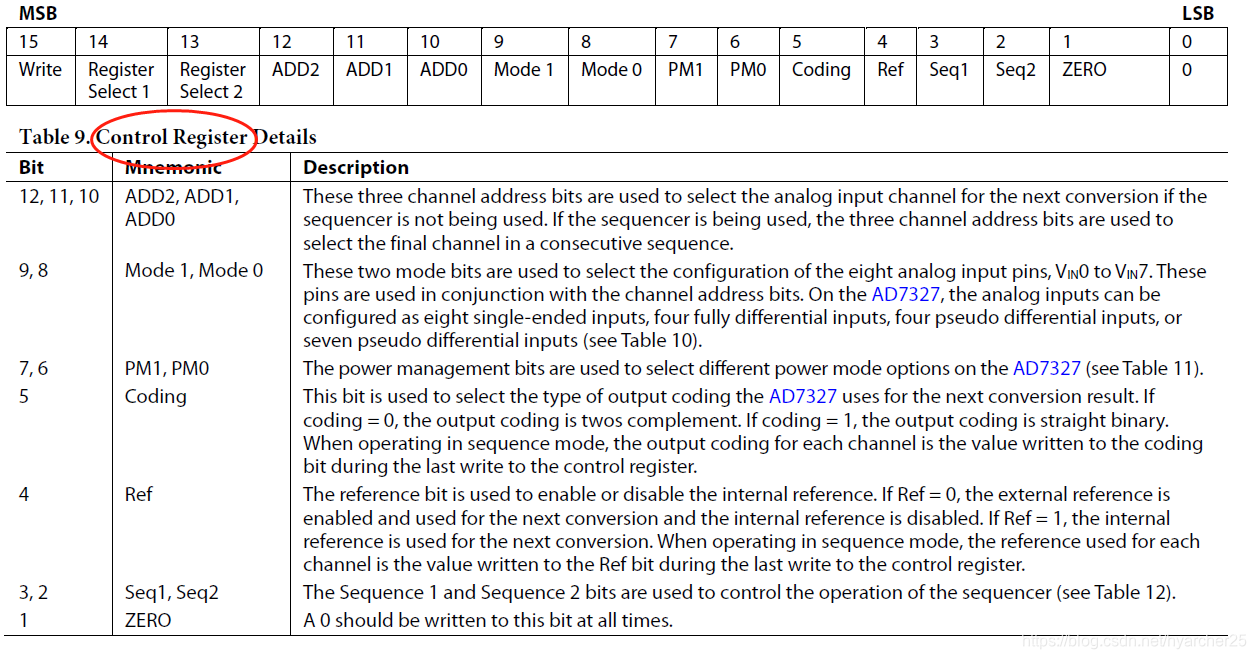

    4.1 控制寄存器

      控制寄存器注意以下几点:

      1)coding  即为AD值的类型,0则输出补码,1则输出二进制原码

      2)ref   电压参考。0则开启外部参考,不使用内部参考;1则使用内部参考作为AD输出值的参考

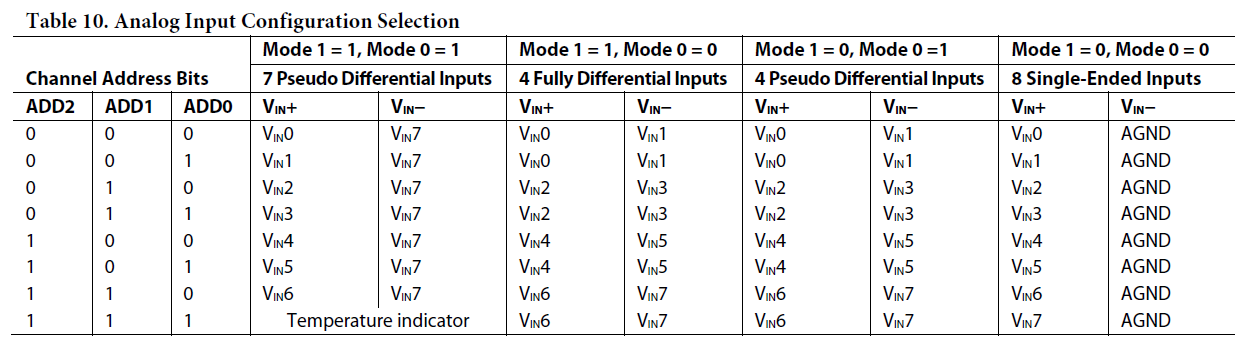

      3)2-10位,ADD2-ADD0地址选择,如下图所示。我需要8个独立输入通道,因此我配置ADD2-ADD0:111   mode1 = 0,mode0 = 0

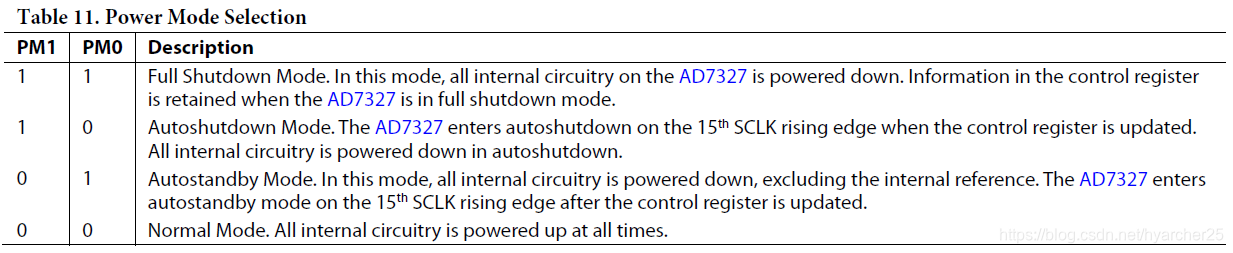

      4)Table11中电源模式选择中两个参数所示,00即为正常模式

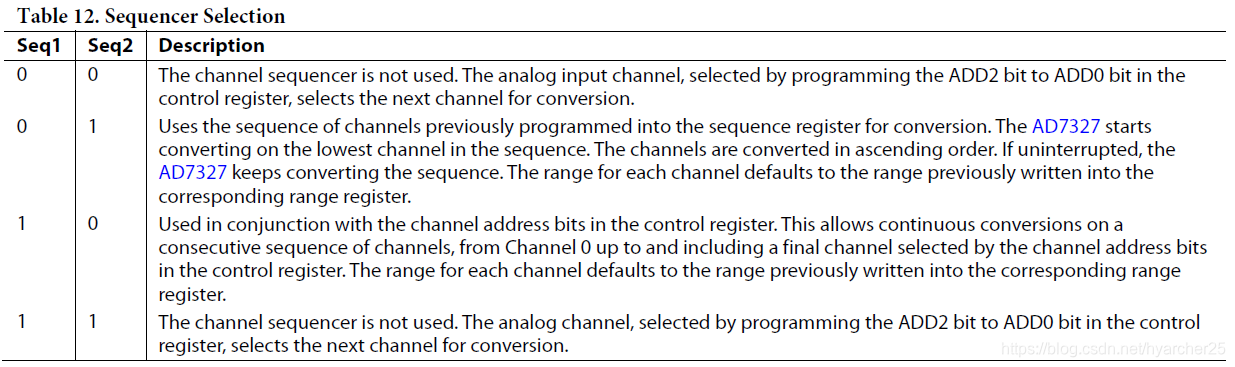

    5)sequence选择

    全为0或全为1,不使用sequence,需要每次进行读取前进行寄存器配置。

    seq1=0,seq2=1,例如我使用VIN0,VIN2两个通道,且使用自动获取模式,则按此设置后,AD7327会自动只获取VIN0 VIN2通道的数值。大多数情况使用此设置。

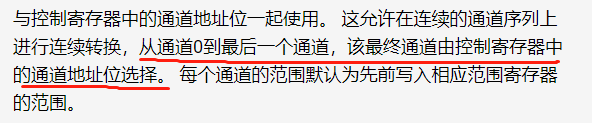

    seq1=1,seq2=0,如下图,会从VIN0开始到我们设定的通道地址。即设置通道地址为VIN5,按此设置后,AD7327会获取VIN0~VIN5的数值

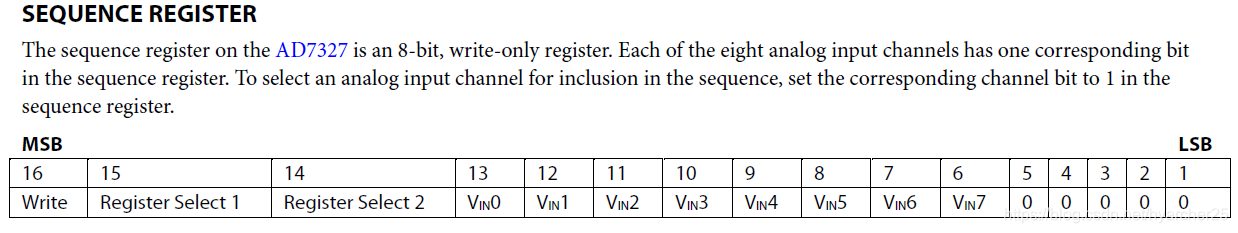

    4.2  序列寄存器

      选择相应输入采集通道值,输出到总线。我使用了8个通道,因此全选即可,VIN0-VN7全为1即可。

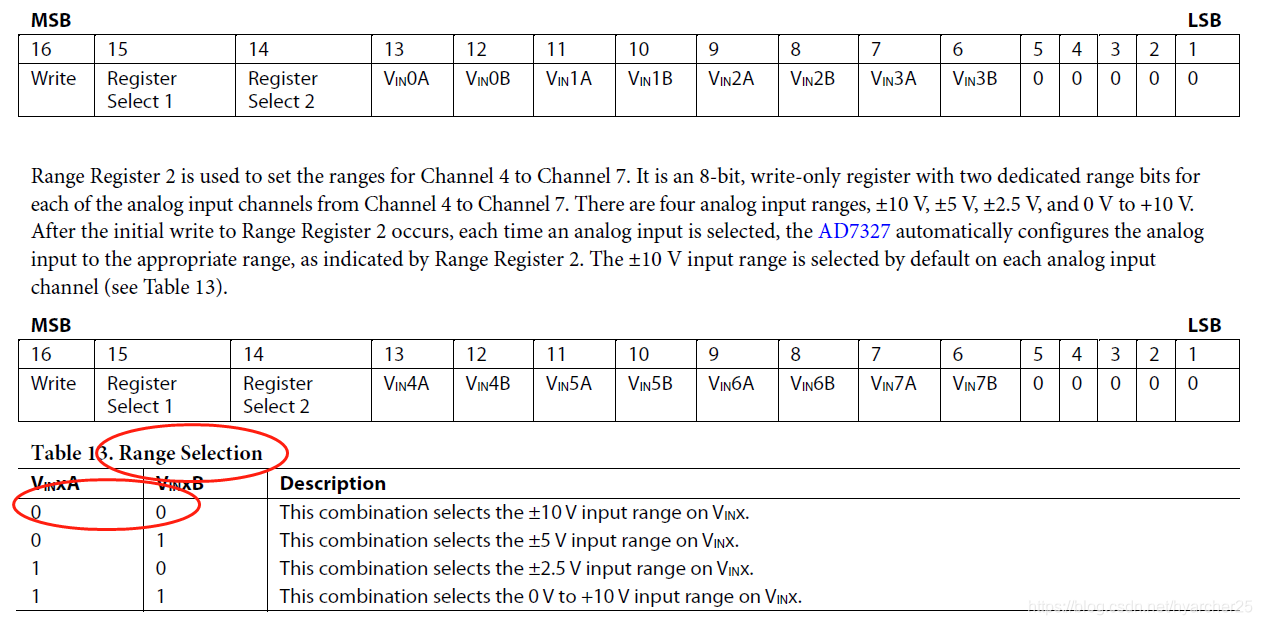

    4.3  量程寄存器



      通过设置VinxA与VinxB,来配置相应通道的输入量程,我使用的8个通道均为±10V,因此配置为00即可。

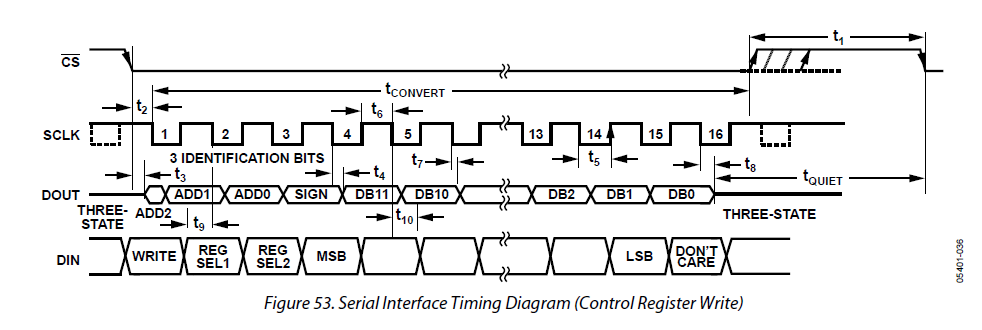

    5.数据输出

      通过向SPI总线写入0x00来读取AD值,返回的16位数据中,第15-13位为当前12位采集值的地址值,第12位为正负标志,若采用补码方式,采集到负电压,则该位为1.

      具体ADD2-ADD0对应哪个通道,可以在上述4.1控制寄存器中table10中找到



    6.代码

    官方例程中已经配置好各个寄存器地址,在ad7327.h文件中,此处我就不放那些代码了,自己去官网下就好。

    H文件增加内容如下:

    /*edit by hyarcher25 用于读取数据地址判断*/
    #define CH0Add 0x00
    #define CH1Add 0x01
    #define CH2Add 0x02
    #define CH3Add 0x03
    #define CH4Add 0x04
    #define CH5Add 0x05
    #define CH6Add 0x06
    #define CH7Add 0x07


      6.1 sequence模式,自动读取指定通道

      初始化

    #define AD_AUTO 1 //默认使用sequence模式,若想单独读取,改成0即可

    uint8_t AD7327Init(void)
    {
      GPIO_InitTypeDef GPIO_InitStructure;

      SPI1_Init();//SPI1初始化
      SPI1_SetSpeed(SPI_BaudRatePrescaler_2);//spi速率选择

      //PA4 Vdrive/PC4 CS 引脚初始化
      RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA|RCC_AHB1Periph_GPIOC, ENABLE);

      GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
      GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
      GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
      GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
      GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
      GPIO_Init(GPIOA, &GPIO_InitStructure);

      GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
      GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
      GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
      GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
      GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
      GPIO_Init(GPIOC, &GPIO_InitStructure);

      AD_Vdrive_1;//Vdrive拉高
      AD_CS_HIGH;//片选拉高,禁止AD读取,带配置完寄存器后拉低
      delayms(20);

      //量程选择
      WriteToRangeRegister1 (IN10vCH0, IN10vCH1, IN10vCH2, IN10vCH3);
      delayms(20);
      WriteToRangeRegister2 (IN10vCH4, IN10vCH5, IN10vCH6, IN10vCH7);
      delayms(20);

      #if AD_AUTO //使用自动sequence模式,则初始化以下代码,否则无需执行
                  //我使用了8个通道,因此VIN0-VIN7全部要初始化
      WriteToSequenceRegister (VIN0|VIN1|VIN2|VIN3|VIN4|VIN5|VIN6|VIN7);
      delayms(20);
      WriteToControlRegister(CH0|CH1|CH2|CH3|CH4|CH5|CH6|CH7, Mode0, Normal,
                             StraightBinary, Ref_En, SequencerPrev);
      delayms(20);
      #endif

      return 0;
    }


    void SPI1_Init(void)
    {
        GPIO_InitTypeDef  GPIO_InitStructure;
        SPI_InitTypeDef  SPI_InitStructure;

        RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

        GPIO_PinAFConfig(GPIOA , GPIO_PinSource5, GPIO_AF_SPI1);
        GPIO_PinAFConfig(GPIOA , GPIO_PinSource6, GPIO_AF_SPI1);
        GPIO_PinAFConfig(GPIOA , GPIO_PinSource7, GPIO_AF_SPI1);

        //GPIOA 5 6 7
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
        GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
        GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN;
        GPIO_Init(GPIOA, &GPIO_InitStructure);

        RCC_APB2PeriphResetCmd(RCC_APB2Periph_SPI1,ENABLE);
        RCC_APB2PeriphResetCmd(RCC_APB2Periph_SPI1,DISABLE);

        //SPI_I2S_DeInit(SPI1);
        SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
        SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
        SPI_InitStructure.SPI_DataSize = SPI_DataSize_16b;
        SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;		//空闲状态高电平
        SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;	//时钟第一个跳边沿数据被采样
        SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
        SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2;
        SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
        SPI_InitStructure.SPI_CRCPolynomial = 7;
        SPI_Init(SPI1, &SPI_InitStructure);
        SPI_Cmd(SPI1, ENABLE);

    }

     使用sequence模式,配置完成后,系统则会按照VIN0-VIN7的顺序采集转换并送出

    假如只需要读取某几个通道的数据,则初始化后选择相应通道即可。

    SPI读写

    uint16_t SPI1_ReadWriteByte(uint16_t TxData)
    {
            uint16_t returnData;

    	    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET){}
    	    AD_CS_LOW;//拉低cs
    	    SPI_I2S_SendData(SPI1, TxData); //发送命令

            while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET){}
            returnData = SPI_I2S_ReceiveData(SPI1);//读取SPI数据
            AD_CS_HIGH;//拉高cs

            return returnData;//返回SPI读取到的值
    }

    读取AD值函数

    uint16_t ReadSequence (void)
    {
    	    uint16_t DataToWrite = 0x00;
    	    uint16_t ReturnData = 0x00;

    	    DataToWrite = 0x0000;

    	    ReturnData = SPI1_ReadWriteByte (DataToWrite);

    	    return ReturnData;
    }

    写入00,芯片便会按照之前的设置返回采集值

    注意返回值第15-13位为通道值,第12位为正负标志



    其他功能函数

    求绝对值,便于数据处理

    //求绝对值
    static uint16_t Absolute(uint16_t val)
    {
        uint16_t temp;

    		//判断第13位正负标志位
    		switch((val >> 12) & 0x0001)
    		{
    			case 0://负值
    				temp = (0x0fff - (val&0x0fff));//先去掉高4位,再求其绝对值
    				break;

    			case 1://正值
    				temp = (val&0x0fff);//去掉高4位留下数据位后直接返回
    				break;

    			default:
    				temp = val;
    				break;
    		}

    	return temp;
    }

    自动读取,个人项目使用,三个通道的。请手动修改其中内容

    void AutoReadAD(void)
    {
    		uint16_t value_temp;
    		uint8_t i, j;

    		for(i = 0; i < 10; i ++)//采10组
    		{
    				for(j = 0; j < 3; j ++)//3个通道,保证每个通道一个初值
    				{
    						value_temp = ReadSequence();
    			            delayus(1);//没有此延时可能会导致接收的数据莫名其妙异常,有时又没问
                                       //题,至今没找到原因

    						//右移13位,判断地址
    						switch(value_temp >> 13)
    						{
    								case CH2Add://CH2
    										adOriginal[0][i] = Absolute(value_temp);
    										break;

    								case CH3Add://CH3
    										adOriginal[1][i] = Absolute(value_temp);
    										break;

    								case CH7Add://CH7接的参考2.5V
    										adOriginal[2][i] = Absolute(value_temp);
    										break;

    								default:
    										break;
    						}//end of switch
    				}//end of for
    		}//end of for

    		//求均值
    		ValueAverageCal();
    }

    6.2  不使用sequence,每次需要配置后再读取指定通道

    static uint16_t ReadCHx(uint16_t VINx, uint16_t CHx)
    {
    	uint16_t value;
    	uint8_t i;
    	double sum = 0;

    	WriteToSequenceRegister (VINx);//读取VINx通道的值
    	delayms(10);
    	WriteToControlRegister(CHx, Mode0, Normal, StraightBinary, Ref_En, Sequencer);
    	delayms(10);
    	for(i = 0; i < N; i ++)//采集N次
    	{
    		ADValue_Original[i] = (ReadSequence() & 0X0FFF);//读取值后12位放入数组
    		sum += ADValue_Original[i];//N次值相加求和
    	}
    	value = (uint16_t) (sum / N);//取平均值

    	return value;
    }

    VINx与CHx为相同通道值。就是你想读通道1,就把x写1,读通道2,就把x改成2

    这个貌似还有一点bug,我基本没使用过这个模式,都是使用sequence模式自动读取,无需每次配置,更为方便,sequence模式也可以读取指定通道值。



    PS.近来发现一些问题,SPI速率与AD速率匹配不太对,例如我开通全部通道,要求每个通道在10ms内采集100个 共800个数据,按照AD7327 5000ksps的速率应该是小菜一碟,但实际采集到的数据就不是很正确,把SPI各个速率设定都试过了,效果不明显。

    但是如果单个通道好像又效果好一些。把数据采集速度降低比如采集20个数据,数据又正常了。 头疼,真是奇怪。。。望大神解惑!

    展开全文
  • AD20批量修改PCB中文乱码 原理图导入之后中文全显示乱码 百度之后,发现需要把font type从stroke改成true type 但是挨个双击,单个修改效率太低 可以整体修改字体: shift+F后鼠标变成十字,然后单击任意一个文本,...
  • AD总结

    千次阅读 2018-10-26 16:31:11
    想来已经一年半的时间没有画过了。突然转到AD,有些不适应。用了下发觉很多功能确实比DXP要来的强大。花了不少时间和精力,将之前的一些经验技巧,进行整理总结。希望这篇文章,可以让人少走线些弯路。让初学者...
  • 是英文版的AD420的数据手册,因为貌似没有中文的,不过还是一个值得下载的可贵资源哦。
  • AD7689驱动

    千次阅读 2019-05-17 17:23:22
    AD7689驱动 最近在做一个项目用到了AD7689,这个芯片真的坑,这个芯片内部硬件采用的是模拟开关控制通道采集的,并且在模拟开关后面添加了一个滤波器,导致采样太快在切换通道的时候压差越大读的电压值不对,导致...
  • Ad hoc query

    千次阅读 2016-07-19 17:57:37
     即席查询(Ad Hoc)是用户根据自己的需求,灵活的选择查询条件,系统能够根据用户的选择生成相应的统计报表。即席查询与普通应用查询最大的不同是普通的应用查询是... 在数据仓库领域一个概念叫Ad hoc queries
  • 读取的是上次的采集结果,对于连续采集来说,是没有关系的 启动下次ADC采集;(翻转CVA和CVB) 中断返回; } 定时器的频率就是ADC采样频率。这种模式可以不连接BUSY口线。 【软件定时采集的实现方案2】 --- 我们...
  • 首先,你对互联网广告的产业链要至少一个基本的了解。什么是广告主(advertiser),什么是媒体(publisher),什么是广告商(agency)。广告主显然是指想为自己的品牌或者产品做广告的人,例如宝马、Intel、蒙牛……媒体...
  • AD7124-8-1.pdf

    2020-12-08 19:35:20
    AD7124-8的片内寄存器详解,中文版。官网例程,结合着可以进行学习理解。前期兜兜转转没有找到资源最终用了几米找到下载下来,现在免费送给大伙。希望做技术的你能够发扬奉献精神。
  • 学习Ad Network

    2010-01-18 15:39:00
    名词解释:Ad Network Ad Network的中文名称是广告联盟网络,是一个连接广告主和网站主(可以是网络媒体,也可以是个站站长)的广告系统平台,一方面为广告主提供广告管理、发布和监测服务,另一方面为网站主接受...
  • AD7760调试记录

    千次阅读 2018-01-10 17:28:17
    调试期间遇到的问题就是,AD采集上来的数据是一个定值随着DRDY的上升下降数据并没有变化,这就让我很困惑。阅读了很多资料,还在解决中。 ANALOG DEVICE官方提供了AD7760的官方例程可供参考,但是这个例程结构很...
  • AD域整合的注意事项

    2019-08-09 18:13:39
    这部分由于微软官方比较详细的资料说明和实施步骤,所以本文就不再对此进行详细描述,仅对实施AD整合过程中一些比较容易遇到的问题进行说明,丰富大家对此场景的了解。 跨林访问的授权方式 背景 最近笔者...
  • ad20/ad21学习笔记(边学边补吧)

    千次阅读 2020-09-15 08:38:36
    ad20学习笔记,逐渐加载中
  • 学习自:徐鹏老师的 AD Powershell 系列视频课程单独设置用户信息:Set-ADUser -Identity zhangsan -Department IT批量设置用户信息首先要整理一个用户信息的表,保存为 csv 格式。使用 Set-ADUser 循环对表内的用户...
  • altium designer 10 破解 ad10

    热门讨论 2012-04-14 20:00:18
    Localization--选中Use localized resources,保存设置后重新启动程序就有中文菜单了。 破解方法 1.运行AD10KeyGen,点击“打开模板”,加载license.ini,如想修改注册名,只需修改: TransactorName=Your Name ...
  • AD17汉化设置

    千次阅读 2020-08-10 21:24:32
    Altium Designer 17的汉化并不需要添加其他文件,只需在设置里选上本地化选项即可,但这样的设置并不是将AD里所有的对话框内容都汉化哦。 AD版本: Altium Designer 17 操作步骤: 打开AD软件,在菜单栏选择DXP,...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 37,109
精华内容 14,843
关键字:

ad有没有中文
