  • DP/HDMI/DVI显示器接口详解

    千次阅读 2016-05-20 09:25:31
    DP/HDMI/DVI接口区别  目前游戏竞技玩家,专业制图用户越来越多,这就导致了各大应用设备也不断的提高。用户对画面显示效果也同样高了不少,特别是影音用户和游戏玩家,他们对画质的要求要求都非常高,就目前的...
    DP/HDMI/DVI接口区别

      目前游戏竞技玩家,专业制图用户越来越多,这就导致了各大应用设备也不断的提高。用户对画面显示效果也同样高了不少,特别是影音用户和游戏玩家,他们对画质的要求要求都非常高,就目前的现状来看,画质的水平也有不同的分化,这就要说接口的作用了,今天笔者就为大家讲一个近期最热的三种接口,也是现在对画质要求有一定特点的用户进行一下解析。


    DP/HDMI/DVI接口

      DP/HDMI/DVI有什么区别?

      HDMI的英文全称是“High Definition Multimedia Interface”,中文的意思是高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽,可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换,可以保证最高质量的影音信号传送。应用HDMI的好处是,只需要一条HDMI线,便可以同时传送影音信号,而不像现在需要多条线材来连接。同时,由于无需进行数/模或者模/数转换,能取得更高的音频和视频传输质量。

      DVI(Digital Video Interface),即数字视频接口。是基于TMDS(Transition Minimized Differential Signaling),转换最小差分信号)技术来传输数字信号,TMDS运用先进的编码算法把8bit数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等),经过DC平衡后,采用差分信号传输数据,它和LVDS、TTL相比有较好的电磁兼容性能,可以用低成本的专用电缆实现长距离、高质量的数字信号传输。数字视频接口(DVI)是一种国际开放的接口标准,在PC、DVD、高清晰电视(HDTV)、高清晰投影仪等设备上有广泛的应用。

      DP接口即DisplayPort接口,DisplayPort是由视频电子标准协会(VESA)发布的显示接口。作为DVI的继任者,DisplayPort将在传输视频信号的同时加入对高清音频信号传输的支持,同时支持更高的分辨率和刷新率。它能够支持单通道、单向、四线路连接,数据传输率10.8Gbps,足以传送未经压缩的视频和相关音频,同时还支持1Mbps的双向辅助通道,供设备控制之用,此外还支持8位和10位颜色。在数据传输上,DisplayPort使用了“micro-packetised”格式。VESA还表示,DisplayPort具备高度的可扩展性,可以在今后不断加入更多新内容。



    2DVI/HDMI解析

    DVI/HDMI解析

      常见的DVI接口是DVI-D接口,只能接收数字信号,接口上只有3排8列共24个针脚,其中右上角的一个针脚为空。不兼容模拟信号。另外一种则是DVI-I接口,可同时兼容模拟和数字信号。兼容模拟信号并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上,而是必须通过一个转换接头才能使用,一般采用这种接口的显卡都会带有相关的转换接头。


    HDMI/DVI接口

      DVI信号,HDCP信号和HDMI 信号针对VGA信号而言,如果排除各种协议的话,信号通道本质是一致的,都是DVI信号。因此先介绍DVI信号的特点。

      在模拟显示方式中,将待显示的数字R.G..B信号(8bit并行信号)在显卡中经过D/A转换成模拟信号,传输后进入显示器,经处理后驱动R.G..B电子枪,显示到荧光屏上,整个过程是模拟的。而数字显示方式不同,模拟的R.G.B信号到达显示设备后(LCD 或DLP,PDP等)经过A/D处理,转换为数字信号,随后由数字信号在TFT LCD source driver中通过DAC转换变成模拟信号控制液晶板透射或反射光线或DMD晶片反射光线或由等离子体发光,达到显示的效果。在这个过程中明显地存在一个由数字→模拟→数字→模拟的转换过程,信号损失较大(一次A/D,D/A过程将在频谱上损失6dB,带宽最大保留为像素时钟的1/2),并且会存在诸如拖尾,模糊,重影等传输问题。 当前带有数字接口的计算机显卡已经相当普遍,甚至笔记本电脑也配备了DVI接口,显示设备中也是越来越多的设备带有数字信号接口,因此数字→数字方式的应用环境已经成熟。



    3DVI接口详解

    DVI接口详解

      DVI原理上是将待显示的R.G.B数字信号与H.V信号进行组合编码,每个像素点按10bit的数字信号按最小非归零编码方式进行并→串转换,把编码后的R.G..B数字串行码流与像素时钟等4个信号按照平衡方式进行传输,其每路码流速率为原像素点时钟的10倍,以1024×768×70的分辨率为例,码流时钟为70Mbps×10,折合为0.7Gbps。一般DVI1.0的码流在0.24Gbps到1.65Gbps之间。

      DVI有DVI1.0和DVI2.0两种标准,其中DVI1.0仅用了其中的一组信号传输信道,传输图像的最高像素时钟为165M(1600RGB*1200@60Hz,UXGA),信道中的最高信号传输码流为1.65Gbps。DVI2.0则用了全部的两组信号传输信道,传输图像的最高像素时钟为330M,每组信道中的最高信号传输码流也为1.65Gbps。


    DVI接口显示器

      由于DVI接口可以轻松应对高清分辨率,因此在游戏玩家进行游戏时亦可享受无损的高清画质。不过市面上有些游戏的分辨率可以高于高清,那么此时HDMI接口就会占有一定优势了。



    4DP接口应用特点解析

    DP接口应用特点解析

      AMD多屏拼接技术必须要DisplayPort接口。AMD在不久前刚刚发布的HD5000系列显卡中,支持了AMD最新发布的多屏拼接显示技术。其中以三屏拼接为例,AMD的HD5000系列显卡上设计有DisplayPort接口,用户需要通过DisplayPort数据线与支持此接口的显示设备进行连接,成为三屏拼接显示的主显示器,并且必须是DisplayPort接口直接连接,不能经过任何形式的转换。因此对于显示发烧用户而言,它们对于能够支持DisplayPort接口的液晶显示器的需求逐渐的增加。


    显示器三连屏

      从性能上讲,DisplayPort 1.1最大支持10.8Gb/S的传输带宽,而最新的HDMI 1.3标准也仅能支持10.2G/s的带宽;另外,DisplayPortisplayPort可支持WQXGA+(2560×1600)、QXGA(2048×1536)等分辨率及30/36bit(每原色10/12bit)的色深,1920×1200分辨率的色彩支持到了120/24Bit,超高的带宽和分辨率完全足以适应显示设备的发展。


    三连屏要DP接口

      DisplayPort赢得了AMD、Intel、NVIDIA、戴尔、惠普、联想、飞利浦、三星等业界巨头的支持,而且它是免费使用的,不像HDMI那样需要高额授权费。AMD的路线图显示,该公司将在今年底明年初开始支持DisplayPort,以代替HDMI。虽然支持HDMI接口的设备种类繁多,但是对于这部分设备而言,HDMI接口仅仅是一个更加便捷的驳接方式,并没有其余的应用性。而对于DisplayPort接口而言,由于AMD在HD5000系列显卡上开发的多屏拼接技术的支持,并且必须有DisplayPort传输主显示器的信号,强大的接口对发烧友们还是非常有吸引力的。

    展开全文
  • 随着显示器的发展,它所拥有的接口也越来越多,在这种情况下,很多人对于显示器的那些接口到底是干什么用的都不太了解。为此,对显示器所用的接口进行一个全面的解析,就显得很必要了。目前,显示器所涉及到的接口较...

      随着显示器的发展,它所拥有的接口也越来越多,在这种情况下,很多人对于显示器的那些接口到底是干什么用的都不太了解。为此,对显示器所用的接口进行一个全面的解析,就显得很必要了。目前,显示器所涉及到的接口较多,其中主要用VGA、DVI、HDMI、USB、DP等,有些接口还分为不同的类型和版本。下面小编将会给大家对显示器各种接口一一详细的介绍和分析。


      一、显示器各种接口及特性

      1、VGA接口


      VGA接口,是常见的一种接口,从CRT时代到现在,一直都在被采用。它是一种色差模拟传输接口,D型口,上面有15个孔,分别传输着不同的信号,另外VGA接口还被称为D-Sub接口。


      VGA接口的特性:

      1)理论上能够支持2048x1536分辨率画面传输。

      2)VGA由于是模拟信号传输,所以容易受干扰,信号转换容易带来信号的损失。

      3)在1080P分辨率下,用户就可以通过肉眼明显感受到画面的损失。

      4)建议1080P分辨率以下显示器采用。

      VGA是目前应用最广泛的显示器接口,几乎绝大部分的低端显示器均带有VGA接口,但也由于它的缺点比较明显,高分辨率无法达到应有刷新率及只有图像输入没有声音输入,让它很难在中高端的显示器中有发挥的余地。

      2、DVI接口


      DVI(Digital Visual Interface[1] ),即数字视频接口。它是1999年由Silicon Image、Intel(英特尔)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同组成DDWG(Digital Display Working Group,数字显示工作组)推出的接口标准。DVI接口比较复杂,主要分为三种:DVI-A、DVI-D以及DVI-I。而DVI-D和DVI-I又有单通道和双通道之分。



      DVI-A,模拟接口,用于转接VGA,已废弃。

      DVI-A,数字接口,分为单通道(18+1)和双通道(24+1)两种。它是不可转接VGA的,使用转接头也不可以。

      DVI-I,兼容模拟和数字接口,其实可以说是A和D的整合,能够转接VGA,不过需要转接头。

      DVI接口的特性:

      1)只能够传输图像,支持分辨率有限。

      2)只支持8bit的RGB信号传输,对于有些更广色域显示器支持不完美。

      3)接口比较大,效率低,不能应用于如超级本等设备。

      4)对于设备的兼容能力比较一般,特别是平板电视等。

      DVI传输的是数字信号,数字图像信息不需经过任何转换,就会直接被传送到显示设备上,因此减少了数字&rarr、模拟&rarr、数字繁琐的转换过程,大大节省了时间,因此它的速度更快,有效消除拖影现象,而且使用DVI进行数据传输,信号没有衰减,色彩更纯净,更逼真,目前同样应用比较广泛。

      3、HDMI接口

      在评测文章中经常看到网友提到,怎么这显示器不带HDMI接口?似乎现在不带HDMI接口是显示器一大缺点。可以说,HDMI是我们日常生活中最常见到的一种接口,它被普遍应用于家庭多媒体设备。


      高清晰度多媒体接口(英文:High Definition Multimedia Interface,HDMI)是一种数字化视频/音频接口技术,是适合影像传输的专用型数字化接口,其可同时传送音频和影像信号,最高数据传输速度为2.25GB/s。


      HDMI接口的特性:

      1)最新的HDMI1.4标准,能够支持4Kx2K分辨率的传输拥有以太网通道、音频回传通道、支持3D功能等等。

      2)支持4K分辨率的输出,为现在的4K电视和显示器的支持提高了基础。

      3)支持3D功能,能够满足3D电视的显示信号传输需求。

      4)它还能够支持30位以上的色域空间,在各种标准下,都能够展示最为逼真鲜艳的色彩。


      二、显示器接口解析

      HDMI是数字接口,由于所有的模拟连接(例如分量视频或 S-video)要求在从模拟转换为数字时没有损失,因此它能提供最佳的视频质量。这种差别在更高分辨率,例如 1080p时特别明显。数字视频将比分量视频更清晰,消除了分量视频中发现的柔和度和拖尾现象。诸如文本这类微小、高对比度的细节将这种差别发挥到极致。另外,HDMI接口被广泛运用还有很多原因,由此也延伸出多种大小的HDMI接口,主要有Micro,mini HDMI和标准HDMI接口。

      1、DisplayPort(简称DP)


      DP接口,是DVI的继任者,现在常见的主要有DisplayPort接口和苹果开发的miniDP接口。DP接口相对于DVI来说,进步了很多,在带宽和可定制性上面,都有了质的变化。


      DP接口的特性:

      1)DP接口最长外接距离能够达到15M,速率能够达到10.8Gb/S,能够支持2560x1600分辨率以及30/36bit的色深。

      2)它还允许音频和视频信号公用一条线缆传输,支持多种高质量数字音频。

      3)它除了4条主传输通道外,还提供了一条功能强大的辅助通道,带宽为1Mbps,最高延迟仅为500us,可实现多种功能。

      4)而苹果miniDP接口,更加强大,不仅仅接口小巧,而且,还能够支持各种接口的兼容,只是需要添加一个转接头而已。

      目前DP接口最新1.3标准,速度能达到21.6Gb/s,分辨率可直接支持达到4K,主要应用于PC,这也是为什么目前的4K显示器都用DP接口的原因。

      DP与HDMI接口比较:

      HDMI优势:支持HDMI的产品多,目前较为主流。

      劣势:对PC支持兼容不佳,不能够支持3或者6屏多屏输出。

      DP优势:PC支持完美,支持3屏到6屏输出。

      劣势:出来较晚,非主流。

      总之,DP理论上更强更先进,不过出来较晚,应用面窄,偏向PC领域。

      2、USB和音频接口


      现在越来越多的显示器上,也开始配置USB接口,而且还是最新的USB3.0接口,对于大部分显示器而言,配置USB只是让显示器具备了USB HUb功能。通过上行USB接口和PC主机连接,用户就可以方便的通过显示器的下行USB接口连接电脑。

      不过对于有些智能显示器而言,USB的配置自然也就和电脑主机上的USB接口的意义一样了。

      部分显示器只配置了一个上行接口,纯粹是为了显示器内置音箱之用,而有些则有上行和下行两个口,除了供内置音箱外,还可以输出,如可以讲HDMI输入音频输出。

      三、总结:


      一台显示器,可能拥有包括HDMI、DVI、VGA、DP等显示输出接口,以及USB、音频、USB-HUB附加接口,通过上面的介绍,希望大家能对显示器的接口有一个大概的了解,接口的优缺、用途等。

    展开全文
  • 引导:1、尺寸及分辨率选择 2、面板类型选择 3、曲面屏和直面屏幕选择 4、刷新率选择 5、亮度选择 6、色域、色深 7、还有一个问的最多的问题:电脑是否能够带动显示器?-接口类型解释1、 尺寸及分辨率选择1、 尺寸...

    引导:1、尺寸及分辨率选择

    2、面板类型选择

    3、曲面屏和直面屏幕选择

    4、刷新率选择

    5、亮度选择

    6、色域、色深

    7、还有一个问的最多的问题:电脑是否能够带动显示器?-接口类型解释

    1、 尺寸及分辨率选择

    1、 尺寸选择

    这里给大家展示出了主要的屏幕尺寸的长宽,供大家选择时参考,对于日常办公学习游戏24寸27寸即可,如果主要是影音娱乐可以选择32寸。最佳尺寸计算公式与屏幕距离有关,这里就直接给大家计算好的供参考。

    人眼与显示器的距离 右为建议显示器尺寸

    40cm-55cm 24英寸

    55cm-70cm 24英寸-27英寸

    70cm-80cm 27英寸-32英寸

    80cm-100cm 34英寸

    100cm-150cm 38英寸

    150cm及以上 越大越好,38英寸以上都OK


    2、 分辨率选择

    简单一句:分辨率越高,画面越清晰,24寸及以下建议1080P即可,27寸及以上至少2K。以下为解释

    这里就是给大家说一下有粉丝朋友问我可以选择2K24寸显示器吗?其实对于24寸来说1080p完全足够了,如果是27寸及以上,选择2K更好。简单来说就是在24寸里面塞入1920X1080像素就刚好合适,而塞入2560X1440就会很拥挤,图像就很小。而且市面上24寸2K显示器也比较少,就是因为这个原因。

    3、 面板类型选择

    现在市面上主要有三种显示面板

    IPS 其优点是可视角度高,响应速度快(比TN屏要稍慢),色彩还原度高。

    VA VA屏同样拥有大范围的可视角度,但相比IPS屏还是稍差一些。

    TN TN屏的优势在于极短的响应时间。缺点当然也很明显,可视角度小,画面色彩还会稍有泛白,显示色彩表现三款中最差。

    这里给四个显示器画面直观的参数给大家。

    色彩、色准:IPS > VA > TN

    响应时间:TN > IPS > VA(一般都在6ms以内,玩游戏不要买超过6ms的)

    可视角度:IPS > VA > TN


    对比度:VA > IPS > TN(对比度VA和IPS在实际使用时区分度小)

    价格:其他参数相同情况下 IPS≈VA>TN

    总结IPS>VA>TN,即现在不再推荐大家购买TN屏(特殊需求除外)

    3、曲面屏和直面屏幕选择

    看个人爱好。这里给大家一点小建议,显示器<27寸不建议曲面。如果是带鱼屏则选择曲面效果更好。

    4、刷新率选择

    就是指电脑屏幕每一秒钟,画面刷新的次数。刷新率越高,画面连续性就越好,图像越平滑,实际体验就是越清晰,目前大部分显示器都是60Hz。而游戏显示器的刷新率都比较高,往往都是120Hz以上,最常见的是144Hz,更高端的还有240Hz的。对于刷新率的选择,办公60hz即可,游戏玩家建议144Hz及以上。


    5、亮度选择

    250cd(较差)、300cd(主流),300cd以上(较好),及尽量选择300cd及以上的亮度。

    6、色域、色深、色差

    1、 色域:

    又称color space,即色彩空间,简单来说,一款显示器的色域越广,色彩越艳丽,色彩还原度就越高。常见的有三种色域标准sRGB、NTSC、Adobe RGB


    简单来说就是选择色域高的,就是好的。这里给大家列出这三种标准下,建议选择的最低色域sRGB ≥ 99% NTSC ≥ 72% Adobe RGB ≥ 90%

    2、色深

    简单来说就是色深越高过渡色彩就越多,那么颜色过滤也就越平滑,而实际显示效果来说也就会越好。主流为8bit,10bit则更优秀。

    7、还有一个问的最多的问题:电脑是否能够带动显示器?-接口类型解释

    接口类型(这里我们只讲视频专用输出接口,暂时不讲雷电三和type-c)现在市面上主要有三种视频输出接口,hdmi,dp,vga(较老),而HDMI和dp又有两种版本

    hdmi 1.4显示带宽为10Gbps,HDMI2.0显示带宽为18Gbps

    dp 1.2显示带宽为21.6Gbps,dp 1.4显示带宽为32.4Gbps

    (标准dp接口比较大),笔记本一般是minidp,带宽是一样的)

    关键!!!!!!!!!我们的电脑能否带动显示器,主要就是看电脑接口输出的带宽,是否大于显示器的显示带宽

    显示器带宽计算式

    显示器带宽=【(分辨率长X分辨率宽X色深(目前主流8bit )XRGB(三色)X刷新率)】/10亿

    所以我们计算几款主流的显示器

    1080P@144hz = 1920X1080X8X3X144/10亿 ≈ 7.2Gbps (hdmi1.4能带动,但是hdmi1.4对很多144hz刷新率支持不是很好,所以有时候我们的刷新率只能到120hz,这是很正常的)

    2K@144hz = 2560X1440X8X3X144/10亿 ≈ 12.7Gbps (此时hdmi1.4就已经带不动了)

    4K@60hz = 3840X2160X8X3X60/10亿 ≈ 11.9Gbps (hdmi1.4依然不够用)

    以上数据都是基于屏幕比例16:9,色深8bit来计算的,如果是原生10bit色深,或者是21:9的带鱼屏

    1080P@144hz分辨率为:2560X1080X8X3X144/10亿 = 9.5Gbps (HDMI1.2能带动)

    2K@144Hz分辨率为 :3440X1440X8X3X144/10亿 = 17.1Gbps (则需要HDMI2.0或者DP接口)

    关于VGA接口,比较老了,就不建议大家上高分辨率高刷新率显示器,1080p@60hz就行。

    如果感觉对你有帮助的,可以点个赞呀!喜欢的还可以点点关注,会持续输出更多干货。

    展开全文
  • LVDS接口详解

    万次阅读 多人点赞 2018-11-08 16:29:15
    液晶显示器驱动板输出的数字信号中,除了包括RGB数字信号外,还包括行同步,场同步,像素时钟等信号,其中像素时钟信号的最高频率可超过28MHZ,采用TTL接口,数据传输速率不高,传输距离较短,而...
    一:LVDS输出接口概述
    二:LVDS接口电路的组成
    三:LVDS输出接口电路类型
    四:典型LVDS发送芯片介绍
    五:LVDS发送芯片的输入与输出信号
    六:LVDS数据输出格式
    七 :LVDS 参数分析

    /

    一:LVDS输出接口概述

    液晶显示器驱动板输出的数字信号中,除了包括RGB数字信号外,还包括行同步,场同步,像素时钟等信号,其中像素时钟信号的最高频率可超过28MHZ,采用TTL接口,数据传输速率不高,传输距离较短,而且电磁抗干扰能力较差,会对RGB数据造成一定的影响,另外,TTL多路数据信号采用排线的方式来传输,整个排线数量达几十路,不但连接不方便,而且不适合超薄化的趋势,采用LVDS输出接口传输数据,可以使得这些问题迎刃而解,实现数据的高速率,低噪声,远距离,高准确度的传输。

    那么,什么是LVDS输出接口呢?LVDS是一种低压差分信号技术接口。他是美国NS(美国国家半导体公司)公司为了克服以TTL电平方式传输宽带高码率数据时功耗大,电磁干扰大等缺点而研制的一种数字视频信号传输方式。

    LVDS输出接口利用非常低的电压摆浮(约350mV)在两条PCB走线或一对平衡电缆上通过差分进行数据的传输,即低压差分信号输出。采用LVDS输出接口,可以使得信号在差分PCB线或平衡电缆上以几百Mbit/s的速率传输,由于采用低压和低电流驱动方式,因此,实现了低噪声和低功耗。

    二:LVDS接口电路的组成

    在液晶显示器中,LVDS接口电路包括两部分,即驱动板侧的LVDS输出驱动电路(LVDS发送器),和液晶面板侧的LVDS输入接口电路(LVDS 接收器)。LVDS发送器将驱动板主控芯片输出的17L电平并行RGB数据信号和控制信号转换为低压串行LVDS信号,然后通过驱动板与液晶板之间的柔性电缆(排线)将信号传送到液晶面板侧的LVDS接收器,LVDS接收器再将串行信号转换为TTL电平的并行信号,送往液晶面板侧的LVDS接收器,LVDS接收器再将串行信号转换为TTL电平的并行信号,送往液晶屏时序控制与行列驱动电路。图1为LVDS接口电路的组成示意图。
    在这里插入图片描述
    在数据传输过程中,还必须有时钟信号的参与,LVDS接口无论传输数据还是传输时钟都采用差分信号对的形式进行传输,所谓信号对,只是LVDS接口电路中,每一个数据传输通道或时钟传输通道的输出都为两个信号(正输出端和负输出端),需要说明的是,不同的液晶显示器,其驱动板上的LVDS发送器不尽相同,有些LVDS发送器为一片或两片独立的芯片(如果 DS90C383),有些则集成在主控芯片中。

    三:LVDS输出接口电路类型

    与TTL输出接口相同,LVDS输出接口也分为一下四个类型:

    1.单路6位LVDS输出接口
    2.双路6位LVDS输出接口
    3.单路8位1TL输出接口
    4.双路8位1TL输出接口


    1.单路6位LVDS输出接口
    这种接口电路中,采用单路方式传输,每个基色(即RGB三色中的其中任意一种颜色)信号采用6位数据(XOUT0+、XOUT0-、XOUT1+、XOUT1-、XOUT2+、XOUT2-),一共18位RGB(6bit * 3(RGB)数据,因此也成18位或者18bit LVD接口。

    2.双路6位LVDS输出接口
    这种接口电路中,采用双路方式传输,每个基色信号采用6位数据,其中奇路数据为18位,偶路数据为18位,工36位数据,因此,也成36位或36bit LVDS接口。

    3.单路8位1TL输出接口
    这种接口电路,采用单路方式传输,名基色信号采用8位数据(XOUT0+,XOUT0-,XOUT1+,XOUT1-,XOUT2+,XOUT2-,XOUT3+,XOUT3-)工24位RGB数据(8bit*3),因此,也称24位或24bit LVDS接口。

    4.双路8位1TL输出接口
    这种接口电路中,采用双路方式传输,每个基色信号采用8位数据,其中奇路数据为24位,偶路数据为24位,共48位RGB数据,因此,也称作48位或478bit LVDS接口

    四:典型LVDS发送芯片介绍

    1.四通道LVDS发送芯片
    图2是四通道LVDS发送芯片(DS90C365)内部框图,包含三个数据信号(其中包括RGB,数据是能DE,行同步信号HS,场同步信号VS)通道和一个时钟信号发送通道。4通道LVDS发送芯片主要用于驱动6bit液晶面板。使用4通道LVDS发送芯片可以构成单路6bit LVDS接口电路和奇/偶双路6bit LVDS接口电路。
    在这里插入图片描述
    2.五通道LVDS发送芯片

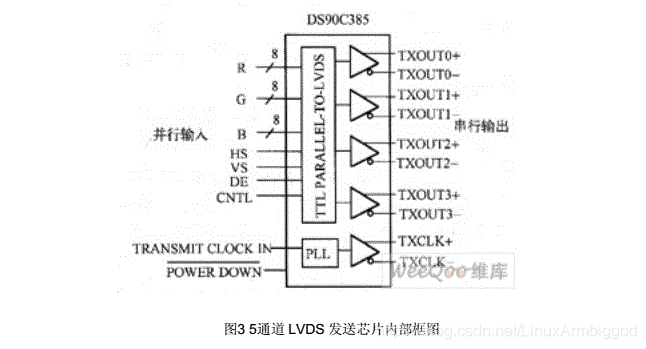

    图3是 五通道LVDS发送芯片(DS90C385)内部框图,包含了四个数据信号(其中包括RGB,数据使能DE、行同步信号HS、场同步信号VS)通道和一个时钟信号发送通道。五通道LVDS发送芯片主要用于驱动8bit液晶面板,使用五通道LVDS发送芯片主要用来构成单路8bit LVDS接口电路和奇/偶双路8bit LVDS 接口电路。
    在这里插入图片描述
    3.十通道LVDS发送芯片

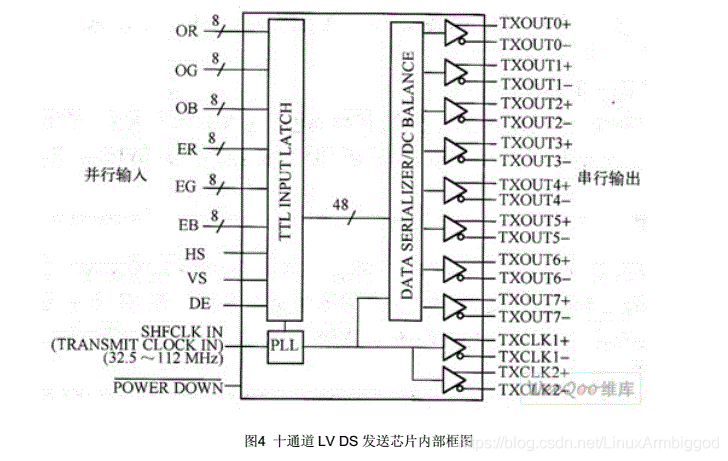

    图4为十通道LVDS发送芯片(DS90C387)内部框图。包含八个数据信号(其中包括RGB、数据使能DE、行同步信号HS、场同步信号VS)通道和两个时钟信号发送通道。十通道LVDS发送芯片主要用于驱动8bit液晶面板。使用十通道LVDS发送芯片主要用来构成奇/偶双路8bit LVDS接口电路。
    在这里插入图片描述

    五:LVDS发送芯片的输入与输出信号

    1.LVDS发送芯片的输入信号

    LVDS发送芯片的输入信号来自主控芯片,输入信号包括RGB数据信号,时钟信号和控制信号三大类。

    1.1 数据信号:为了说明方便,将RGB信号以及数据选通DE和行场同步信号都算作数据信号。
    在供6bit液晶面板使用的四通道LVDS发送芯片中,共有十八个RGB信号输入引脚,分别是R0~R5红基色数据(6bit 红基色数据,R0为最低有效位,R5为最高有效位)六个,G0 ~G5绿基色数据6个,B0 ~B5蓝基色数据6个。一个显示数据是能信号DE(数据有效信号),一个行同步信号HS输入引脚,一个场同步VS输入引脚,还有一个各用输入引脚。一个21个输入引脚。

    在供8bit液晶面板使用的五通道LVDS发送芯片中,共有24个RGB信号输入引脚,分别是红基色数据R0~R7(8bit 红基色数据,R0为最低有效位,R7为最高有效位)八个,绿基色数据G0 ~G7八个,蓝基色数据B0 ~B8八个,一个显示数据是能信号DE(数据有效信号),一个行同步信号HS输入引脚,一个场同步VS输入引脚,还有一个各用输入引脚,在五通道LVDS发送芯片中,共有28个数据输入引脚。

    注意:液晶面板的输入信号中都必须要有DE信号,但有的面板只是用单一的DE信号而不使用行场同步信号。因此,应用于不同的液晶面板时,有的LVDS发送芯片可能只需要输入DE信号,而有的需要同时输入DE和行场同步信号。

    1.2输入时钟信号:即像素时钟信号,也叫数据移位时钟(在LVDS发送芯片中,将输入并行RGB数据转换成串行数据时需要使用移位寄存器),像素时钟信号是传输数据和对数据信号进行读取的基准。

    1.3 待机控制信号(POWER DOWN):当此信号有效时(一般为低电平),将关闭LVDS发送芯片中时钟PLL锁相环电路的供电。停止IC的输出。

    2 LVDS发送芯片的输出信号

    LVDS发送芯片将以并行方式输入的TTL电平RGB数据信号转换成串行的LVDS信号后,直接送到液晶面板的LVDS接收芯片。LVDS发送芯片的输出是低摆浮差分对信号,一般包含一个通道的时钟信号和几个通道的串行数据信号。由于LVDS发送芯片是以差分信号的形式进行输出,因此,输出信号为两条线,一条线输出正信号,另一条线输出负信号。

    2.1 时钟信号的输出:LVDS发送芯片输出的时钟信号频率与输入时钟信号(像素时钟信号)频率相同。时钟信号的输出通常表示为:TXCLK+ 和 TXCLK-,时钟信号占用LVDS发送芯片的一个通道。

    2.2 LVDS串行数据信号输出:
    对于四通道LVDS发送芯片,串行数据占用三个通道,其数据输出信号常表示为:XOUT0+、XOUT0-、XOUT1+、XOUT1-、XOUT2+、XOUT2-。

    对于五通道LVDS发送芯片,串行数据占用四个通道,其数据输出信号常表示
    为:XOUT0+,XOUT0-,XOUT1+,XOUT1-,XOUT2+,XOUT2-,XOUT3+,XOUT3-

    如果只看电路图,是不能从LVDS发送芯片的输出信号 XOUT+,XOUT- 中看出其内部到底包含那哪些信号数据,以及这些数据是怎样排列的(数据格式),事实上不同厂家生产的LVDS发送芯片,其输出数据格式可能是不同的,因此液晶显示器驱动板上的LVDS发送芯片的输出数据格式必须要和液晶板LVDS接收芯片要求的数据格式相同,否则驱动板与液晶板不匹配。

    六:LVDS数据输出格式

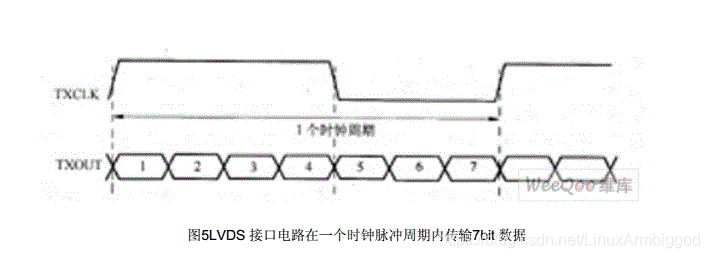

    LVDS发送芯片在一个时钟脉冲周期内,每个数据通道都输出7bit的串行数据信号,而不是常见的8bit数据,如图5所示。
    在LCD液晶屏中,需要输出到显示屏的信号是并行的图像信号和控制信号,而LVDS信号是串行传输的,所以在发送端需要将并行数据转换为串行数据。以8bit RGB显示屏接口为例,每个显示周期需要传输8bit的R信号,8bit的G 信号,8bit 的B信号,及VS,HS,DE信号,总共为27 BIT。而每对LVDS信号线在一个TX周期里只能传输7BIT数据,所以需要4 对数据线,外加一对时钟线。LVDS并串转换如下图所示:
    在这里插入图片描述上图中的每一组对线称为一个Pair,4组数据线加一对时钟线称为一个Channel,LVDS发送器总是将一个像素数据映射到(remapping)一个Channel的一个发送周期(TX CLK)中。

    如果是6BIT 显示屏,则并行数据有21位(18位RGB加3位控制信号),因此LVDS 接口每个Channel只需要 3对数据线和一对时钟线。

    如果是10BIT 显示屏,则并行数据有33位(30位RGB 加3位控制信号),因此LVDS 接口每个Channel需要 5对数据线和一对时钟线。

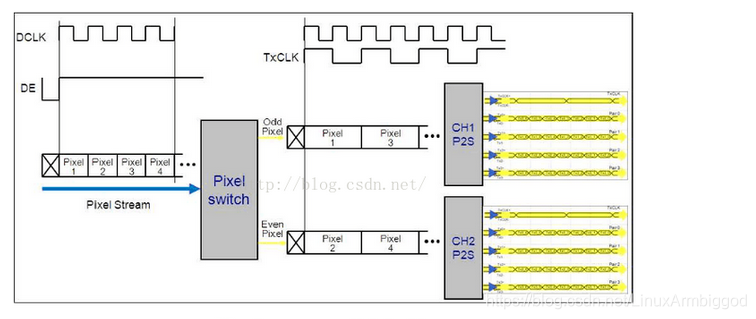

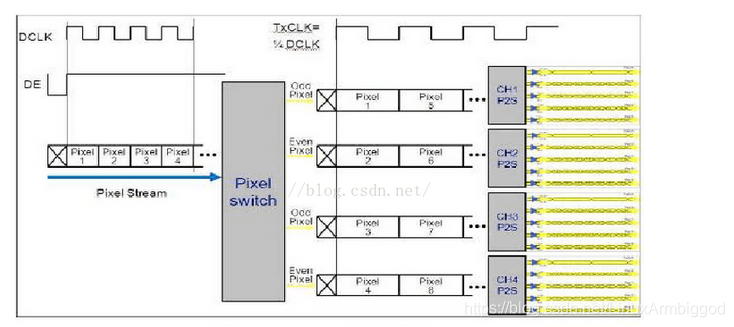

    通常,LVDS接口的时钟为20MHz 到85MHz,因此对于输出像素时钟低于85MHz的信号,只需一个Channel就可以;而对于输出像素时钟高于85MHZ的信号,比如1080P/60HZ的输出,像素显示时钟为148.5MHz,就不能直接用一个Channel传输,而是将输出的像素按顺序分为奇像素和偶像素,将所有的奇像素用一组LVDS 传输,所有的偶像素用另外一组LVDS 传输。也就是说,需要两个Channel来传输1080P/60HZ 的信号。对于像素显示时钟更高的信号,比如1080P/120HZ显示,则需要4个Channel来传输。两Channel、4Channel的像素分配

    在这里插入图片描述

    在这里插入图片描述
    LVDS信号传输分为DE MODE和SYNC MODE,DE mode需连接DE信号(data enable有效数据选通),SYNC mode还需连接HS(HSYNC行同步)、VS(VSYNC场同步)。SYNC mode在现在的panel中已很少使用,一般都使用DE模式。

    七 :LVDS 参数分析

    参考博客 : https://blog.csdn.net/u014770862/article/details/76274951

     {
                    disp_timings: display-timings {
                            native-mode = <&timing0>;
                            timing0: timing0 {
                                    screen-type = <SCREEN_LVDS>;
                                    lvds-format = <LVDS_8BIT_1>;
                                    out-face    = <30>;
                                    /* Min   Typ   Max Unit
                                     * Clock Frequency fclk  44.9  51.2  63 MHz
                                     */
                                    clock-frequency = <80000000>;
                                    hactive = <1366>;                         /* Horizontal display area thd 1024       DCLK                        */
                                    vactive = <768>;                          /* Vertical display area tvd   600            H                               */
                                    hback-porch = <90>;                       /* HS Width +Back Porch   160  160   160  DCLK (Thw+ thbp)*/
                                    hfront-porch = <40>;              /* HS front porch thfp    16   160   216  DCLK                        */
                                    vback-porch = <30>;                       /* VS front porch tvfp        1        12    127  H                           */
                                    vfront-porch = <10>;              /* VS Width+Back Porch    23   23    23   H (Tvw+ tvbp)       */
                                    hsync-len = <4>;                          /* HS Pulse Width thw         1         -    140  DCLK                        */
                                    vsync-len = <4>;                          /* VS Pulse Width tvw         1         -     20  H                           */
                                    hsync-active = <0>;
                                    vsync-active = <0>;
                                    de-active = <0>;
                                    pixelclk-active = <1>;
                                    swap-rb = <0>;
                                    swap-rg = <0>;
                                    swap-gb = <0>;
                            };
                   };
    };


    screen-type = <SCREEN_LVDS>;

    screen-type表示屏幕类型(RGB,LVDS,EDP,MIPI,HDMI,MCU),如果该屏幕为LVDS屏,则screen-type就应该取值为SCREEN_LVDS。

    #define SCREEN_NULL        0
    #define SCREEN_RGB     1
    #define SCREEN_LVDS    2
    #define SCREEN_DUAL_LVDS   3
    #define SCREEN_MCU         4
    #define SCREEN_TVOUT       5
    #define SCREEN_HDMI        6
    #define SCREEN_MIPI    7
    #define SCREEN_DUAL_MIPI   8
    #define SCREEN_EDP         9
    #define SCREEN_TVOUT_TEST  10
    #define SCREEN_LVDS_10BIT    11
    #define SCREEN_DUAL_LVDS_10BIT   12


    lvds-format = <LVDS_8BIT_1>;

     lvds-format表示LVDS的数据方式,只有在该屏幕是LVDS屏的时候该参数才有效。该值需要结合屏幕和LVDS在硬件上的连接方式来定义。
     lvds_format的值有以下几种:LVDS_8BIT_1、LVDS_8BIT_2、LVDS_8BIT_3、LVDS_6BIT。

    #define LVDS_8BIT_1     0
    #define LVDS_8BIT_2     1
    #define LVDS_8BIT_3     2
    #define LVDS_6BIT       3
    #define LVDS_10BIT_1    4
    #define LVDS_10BIT_2    5


    LCD的datasheet一般都会说明LVDS信号在各个通道上的分配方式,如下: 在这里插入图片描述
    如上图所示,我们将LVDS通道分为Y0、Y1、Y2、Y3,其中Y0对应于上图的Rxin0,Y1对应于上图的Rxin1,Y2和Y3以此类推,一个通道可以传输7bit数据。根据规格书,那么lvds-format我们究竟选择哪一个呢?这几种格式得区别如下:
    在这里插入图片描述
    LVDS两种format:FORMAT 1、 FORMAT 2
    两者主要区别在于Y3通道上FORMAT 1传输的是颜色的高两位,FORMAT 2传输的是颜色的低两位。通常LCD显示有水彩,就是lvds-format设置错误,调换format即可。

    clock-frequency:

    1.双路LVDS时,clocks要取LCD规格书中典型值的2倍
    2.单路LVDS时,clocks取LCD规格书中的典型值即可


    out-face:

    屏幕采用多少位的接线方式。如果是24bit的屏幕,则为OUT_P888;如果是18bit的屏幕, 数据线分别接在每种
    单元色的高六位则定义为OUT_D888_P666(就是B0 B1 G0 G1 R0 R1不接),如果数据线接在LCDC的低 18 位
    (connect to lcdc D0~D17),则定义为 OUT_P666。这个如果设置的不正确,比如 24bit 的接法,定义成
     OUT_D888_P666或者OUT_P666 就有可能出现色阶。


    其他参数:

    展开全文
  • 液晶屏lvds接口详解

    2018-12-13 16:47:13
    在液晶显示器中,LVDS接口电路包括两部分,即驱动板侧的LVDS输出接口电路(LVDS发送器)和液晶面板侧的LVDS输入接口电路(LVDS接收器)。
  • 音视频接口详解

    千次阅读 2014-12-16 20:47:40
    VGA就是将模拟信号传输到显示器接口。 2.  HDMI接口:是最新的高清数字音视频接口,收看高清节目,只有在HDMI通道下,才能达到最佳的效果,是高清平板电视必须具有的基本接口。 3.  DVI接
  • 1.LVDS输出接口概述液晶显示器驱动板输出的数字信号中,除了包括RGB数据信号外,还包括行同步、场同步、像素时钟等信号,其中像素时钟信号的最高频率可超过28MHz。采用TTL接口,数据传输速率不高,传输距离较短,且...
  • DisplayPort也是一种高清数字显示接口标准,可以连接电脑和显示器,也可以连接连接电脑和家庭影院。2006年5月,视频电子标准协会(VESA)确定了1.0版标准,并在半年后升级到1.1版,提供了对HDCP的支持,2.0版也计划在...
  • 比如在装完好几千甚至一两万的配置后,会找我要转接线,我一看显示器接口却是:2020年了,还是这十几年前的VGA接口。这种接口已经完全不兼容现在这种高端显卡,我们都知道好马配好鞍,电脑当然也是这个道理。就算...
  • DisplayPort也是一种高清数字显示接口标准,可以连接电脑和显示器,也可以连接连接电脑和家庭影院。2006年5月,视频电子标准协会(VESA)确定了1.0版标准,并在半年后升级到1.1版,提供了对HDCP的支持,2.0版也计划在...
  • 笔记本电脑如何外接显示器?显示器的概念还没有统一的说法,但对其认识却大都相同,顾名思义它应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一...注意显示器要带HDMI或者VGA接口,这里我们用V...
  • LVDS接口定义详解

    千次阅读 2013-05-11 22:44:41
     液晶显示器驱动板输出的数字信号中,除了包括RGB数据信号外,还包括行同步、场同步、像素时钟等信号,其中像素时钟信号的最高频率可超过28MHz。采用TTL接口,数据传输速率不高,传输距离较短,且抗电磁干扰(EMI)...
  • 详解DVI接口

    2008-04-30 12:08:53
    DVI接口是1999年由数字显示工作组DDWG(Digital Display Working Group)推出的接口标准,是Digital Visual Interface的缩写,其造型是一个24针的接插件,是专为LCD显示器这样的数字显示设备设计的。DVI接口有多种规格...
  • VGA/DVI/HDMI/DP接口知识全详解

    千次阅读 2019-09-19 14:35:48
    VGA接口知识详解 VGA(Video Graphics Array)视频图形阵列,是IBM在1987年推出的一种视频传输标准,具有分辨率高、显示速率快、颜色丰富等优点,在彩色显示器领域得到了广泛的应用。VGA接口是电脑采用VGA标准输出...
  • 详解 JAVA 适配模式和 接口适配器

    千次阅读 2012-12-11 16:21:17
    JAVA适配模式 意图 将一个类的接口转换成客户希望的另外一个接口。Adapter模式使得原本由于接口不兼容而不能一起工作的那些类可以一起工作。...我们知道显示器(Client)是用来显示图形的,它是不能显示数
  • 详解 JAVA 适配模式 和 接口适配器

    千次阅读 2012-08-20 16:22:16
    JAVA适配模式 意图 将一个类的接口转换成客户希望的另外一个接口。Adapter模式使得原本由于接口不兼容而不能一起工作的那些类可以一起工作。...我们知道显示器(Client)是用来显示图形的,它是不能显示数
  • 目前常见的显示器视频接口有以下几种:VGA、DVI、HDMI、DP、USB Type-C。而显示器能支持多高的分辨率和刷新率,取决于显卡、显示器、视频接口、视频线之中性能较低的那端。接下来就为大家解析这几种视频接口的性能...
  • 目前常见的显示器视频接口有以下几种:VGA、DVI、HDMI、DP、USB Type-C。而显示器能支持多高的分辨率和刷新率,取决于显卡、显示器、视频接口、视频线之中性能较低的那端。接下来就为大家解析这几种视频接口的性能...
  • 俗称串口 可以接打印机和一些摇杆的游戏手柄以及做一些简单的数据传输等,并不能接显示器。 现在的PC 一般有两个串行口COM 1 和COM 2 。串行口不同于并行口之处在于它的数据和控制信息是一位接一位地传送出去的。
  • 显卡坏了电脑会出现哪些症状 只要在使用电脑的朋友,都会知道显卡这个部件,显卡是电脑的重要组成部分,其重要性不言而喻,如果显卡坏了,首先我们想到的显示器上的画面,那么显卡坏了电脑会有哪些症状呢?下面小编给...
  • 新电脑:装系统(厂家预装、自己装),使用键盘和显示器; 开发板:烧软件(如JTAG),使用串口输入输出 若PC有并口安装并口驱动,使用USB转串口安装对应U转串驱动 1.接口、接线、装驱动、装软件 1.1如果PC有并口,...
  • 设备环境类CDC:  CDC是设备环境类的基类直接由CObject派生。是GDI的关键元素,它代表了物理设备。每一个C++设备环境对象都有相对应Windows设备环境,并通过一个32位类型的HDC...既可以适用于显示器、还可以适用...
  • 电脑连接双显示的方法详解:所需工具和连接线1、俩个或者以上显示器2、电脑一台3、VGA线,HDMI线、DVI线第一:双显示器的组装1,首先先确定电脑的配置,如果是没有独立显卡的电脑,那么显示器与电脑的连接使用主板的...

空空如也

空空如也

1 2 3 4 5 6
收藏数 103
精华内容 41
关键字:

显示器接口详解
