现在的环境经常要使用linux系统组成的局域网环境来做各种测试，使用windows的用户如何如何在一台机器上模拟多台linux系统组成的linux集群环境呢？这就要用到虚拟化技术了，这篇讲解一下如何利用VMware软件在windows下模拟出多台linux服务器。

一.工具准备

1.安装VMware软件

到VMware官网下载安装，本人测试使用的15.0版本

2.下载ubuntu16.04的安装包

ubuntu-16.04.3-server-amd64.iso

二.WMware虚拟网络配置

配置VMware的虚拟网络，本篇测试使用的NAT网络模式，也可以使用敲击模式的网络模式。

运行VMware软件，点击编辑->虚拟网络编辑器打开虚拟网络编辑页面，添加网络，选择VMnet1.如图



上图是已经配置好的网络，仅提供示意参考。

选择VMnet1网络，在下面VMnet信息栏

1）选择NAT模式

2）使用本地DHCP勾选项去掉（如果保留DHCP配置，则每次该网络中虚拟机启动都会重新分配IP，会导致两次启动后的虚拟机的IP地址不一致，即同一台虚拟机IP地址不固定）

以上两部操作如图：



3）点击NAT设置，配置虚拟网络的网关地址，本次使用的10.0.0.2



以上就配置好了一个NAT模式的虚拟局域网络。

三.虚拟机镜像制作

      如果每次安装一个虚拟机都完整的走一遍完整的安装流程，这个比较耗时间，有一种解决的方式，就是先制作好一个具备基础功能的虚拟机。这个作为镜像，在这个镜像上不需要再次进行安装流程，只需要简单的配置，就可以快速启动一个虚拟机环境。

1.点击文件->新建虚拟机，打开安装虚拟机界面。选择自定义。



2.点击下一步，遇到要选择虚拟机镜像，选择准备好的虚拟机镜像文件。

3.设置虚拟机名称等，一直往下，选择虚拟机网络页面时选择网络类型为NAT。



4.一路向下，来到最后的完成页面，点击自定义硬件，配置网络。



点击自定义后，选择网络适配器选项，右边选择自定义虚拟网络，下拉栏选择VMnet1虚拟网络。



点击关闭，然后点击完成，虚拟机就进行安装环节。

5.安装过程网络配置。安装的过程中会进入到如下页面，这是提示要进行网络配置，原因是在配置虚拟网络VMnet1的时候关闭了DHCP，虚拟网络不会给虚拟机分配IP地址，所以需要手动给虚拟机分配IP地址，如果是开启了DHCP，则不需要手动配置IP地址。



点击continue，一直ENTER，来到下面界面。



这是提示配置IP地址，输入IP地址10.0.0.10(根据实际需要自己配置)，进入下一步。



后面的子网掩码，保留默认的255.255.255.0，下一步进入到网关配置。



这里的默认的网关配置是10.0.0.1，改为10.0.0.2。

6.做完上述网络配置后，安装过程会自动继续，后面安装过程不需要配置，安装完成后会出现如下登录界面。



输入在之前配置虚拟机的用户名密码界面设置的用户名和密码登录。

7.经过上述步骤其实已经可以作为一个镜像来刻录其他的虚拟机了，但是这个镜像还可以做一些优化，让其更加完善。

ubuntu16.04的默认是没有SSH服务，vi工具也有缺陷，需要修复下。

1）vi编辑文件会出现方向键无法使用，修复


sudo apt-get remove vim-common

sudo apt-get install vim


2）安装ssh


sudo apt-get install openssh-server


默认是不能用root用户远程登录的，若要ssh支持root远程登录，则可以如下：

编辑ssh配置文件：


sudo vi /etc/ssh/sshd_config


注释行：PermitRootLogin prohibit-password，

在后边加上一句：PermitRootLogin  yes

重启服务器。

经过上面的操作，就完成了一个基础镜像的制作，下面可以真正制作虚拟机了。

四.克隆生成虚拟机

设置要创建的两个虚拟机的IP如下：

虚拟机1:10.0.0.20

虚拟机2:10.0.0.30

1.利用上面做好的虚拟机镜像，确保镜像是关闭状态。右击镜像，选择管理->克隆，进入如下界面。



2.点击下一步，中间设置采用默认选项，来到如下界面。



这里有两个选项。

连接克隆是快速克隆，直接在原镜像基础上修改。如果原镜像发生改变，则会影响到克隆的虚拟机。

创建完整克隆相当于复制一份原镜像，然后复制的镜像上面修改，克隆速度慢，但是远镜像后期的改变不会影响克隆的虚拟机。

选择快速克隆。

3.后续设置选择默认，最后完成克隆后，克隆完成后会线程一个新的虚拟机，显示在左侧的虚拟机列表。这时候虚拟机还没有启动。

4.在启动克隆好的虚拟机之前，还有一个重要的要设置的地方，右击克隆机，选择设置。



5.点击高级，选择生成MAC地址，重新生成MAC地址，否则，克隆机的MAC地址与镜像的MAC地址相同，会造成两者不能同时联网冲突。



6.配置重新生成MAC地址后，启动克隆虚拟机，现在克隆机的IP地址还是镜像的地址，需要对IP地址进行修改。


sudo vi /etc/network/interfaces




修改IP地址为10.0.0.20，然后保存，重新启动网络


/etc/init.d/networking restart


重启网络之后，查看IP地址，可以看到已经改变过来。



这就完成了虚拟机1的创建。

7.按照上面的操作克隆启动虚拟机2，只是IP设置为10.0.0.30。

五.测试网络连接状况

完成上面两台虚拟机创建后，测试包括两个方面

1.两台虚拟机都可以访问互联网。

在虚拟机1上ping 百度，成功，虚拟机2也一样。



2.两台虚拟机之间可以相互PING通。

在虚拟机1上Ping虚拟机2，成功。



在虚拟机2上ping虚拟机1，成功。



测试成功，这样就完成了两个节点的lunux虚拟机内网环境搭建。

环境描述：
在服务器上搭建几台虚拟机，通过fuel搭建的openstack环境
由于部署时，给openstack设置的外网网段并非真实环境中的外网网段，导致在物理机上无法访问dashboard页面
整个环境部署在服务器上面，所以服务器能联通openstack外网
在服务器上用命令查看原因是 有两个网桥，一个网桥连接的是实际物理外网，另一个网桥连接的是openstack外网
解决的问题：让自己的物理机也能连通openstack的外网
例如 工作网络 192.168.10.0/24
        openstack 网络 172.16.10.0/24
方法：
1. 在服务器上创建一对虚拟网卡
# ip link add virbr-br0 type veth peer name bro-virbr    （http://blog.chinaunix.net/uid-27017686-id-5057025.html   这里有关于veth peer 的介绍）

2. 用brctl 分别将两个网卡加入到两个网桥中
3. 分别启动两个虚拟网卡
# ip link set  xxx up
4. 在自己物理机上配置对应网段即可
ip addr add xxxxxxx/xx dev eth0

frp 是一个可用于内网穿透的高性能的反向代理应用，支持 tcp, udp 协议，为 http 和 https 应用协议提供了额外的能力，且尝试性支持了点对点穿透。

说人话就是，你在外面可以访问你家里的服务器，摄像头，NAS等，由于你家设备没有公网ip，没办法通过ip访问。、

参考资料
frp/README_zh.md at master · fatedier/frp · GitHub

Releases · fatedier/frp · GitHub
准备工作

一台云服务器（我的是阿里云服务器学生版）
下载frp的安装包,下载地址如下

https://github.com/fatedier/frp/releases


温馨提示

根据自己的操作系统选择安装包，推荐这篇博客如何查看linux系统的体系结构_运维_奔狼-CSDN博客
安装配置
云服务器端
查看操作系统架构
uname -a

结果是
Linux iZbp138kxyken3x0k0w4mcZ 4.4.0-174-generic #204-Ubuntu SMP Wed Jan 29 06:41:01 UTC 2020 x86_64 x86_64 x86_64 GNU/Linux

X86架构
#进入存储路径
cd /opt/software/frp/
# X86架构 根据自己的架构下载
wget https://github.com/fatedier/frp/releases/download/v0.31.2/frp_0.31.2_linux_386.tar.gz
# 解压缩
tar -zxvf frp_0.31.2_linux_386.tar.gz
# 进入frp_0.31.2_linux_386
cd frp_0.31.2_linux_386

关键一步,vim frps.ini，配置如下
[common]
bind_port = 7000  # frp服务器端和客户端的建立连接的端口号
vhost_http_port = 50070  #外网访问的端口号，可以改成80 ，8080等

2种运行方式
# 1.后台运行
nohup ./frps -c ./frps.ini >frps.log &
# 2. 直接运行，但是会话结束进程关闭
./frps -c ./frps.ini

客户端

下载frp安装包，解压 同服务器端操作

frpc.ini
[common]
server_addr = 118.178.195.62  #云服务器ip
server_port = 7000  #frp服务器端和客户端的建立连接的端口号

[ssh]
type = tcp
local_ip = 127.0.0.1
local_port = 22
remote_port = 6000  #外网ssh访问的端口号

[web]
type = http
local_ip = 127.0.0.1
local_port = 50070  #服务器的web端口，可以改成80，8080
custom_domains = 云服务器ip 或者 域名


2种运行方式
# 1.后台运行
nohup ./frpc -c ./frpc.ini >frpc.log &
# 2. 直接运行，但是会话结束进程关闭
./frpc -c ./frpc.ini

frp安装报错：./frpc: cannot execute binary file: Exec format error_运维_奔狼-CSDN博客
测试

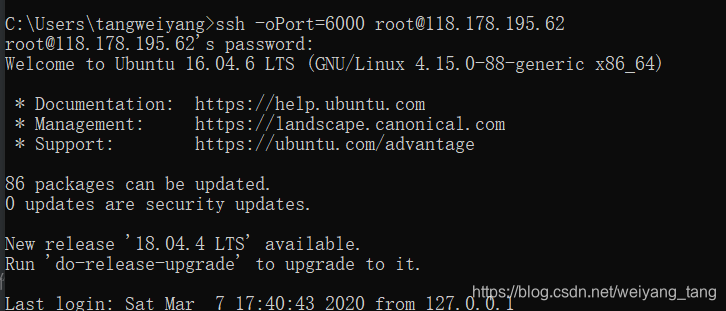

1.ssh测试
ssh -oPort=6000 root@云服务器ip

输入客户端的密码，记住是客户端的密码，不是云服务器的密码



2. web测试
![http://云服务器ip:50070/](https://img-blog.csdnimg.cn/2020030810400466.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXlhbmdfdGFuZw==,size_16,color_FFFFFF,t_70)

跑虚拟机的服务器要求：
宿主机的BIOS开启VT支持，这样宿主机才能运行64位虚拟机。
安装Vmware Player或者Workstation，或者vmware ESX。

虚拟机要求（建议使用vmware 或者hyper-v)：
2GB可用内存（建议4GB)，20GB可用硬盘空间 （建议40GB)
给vmware虚拟机预留一个内网固定IP，一个公网域名，从外网（比如3G热点WiFi) ping通 公网域名，telnet 域名 80/443/3007端口
为公网域名申请合法的SSL证书（淘宝上可以购买，需要  花钱/该域名的whois邮箱或者admin@域名邮箱或者webmaster@域名）
操作系统：Windows 2008 R2 Enterprise 64位
数据库：SQL Server 2008 数据库
SAP Afaria 服务器安装介质： Afaria 7.0 SP5（建议预先拷贝到虚拟机里面）

Android设备测试的网络要求：
       Afaria服务器outbound能访问外网tiny URL服务的HTTP, HTTPS端口
		Outbound to  tinyurl.com:80,tinyurl.com:443	http://tinyurl.com	https://tinyurl.com
	内网WiFi联网的Android设备可以访问Afaria服务器 IP的80/443/3007端口

Apple iOS设备测试的网络要求：
       Afaria服务器outbound能访问外网tiny URL服务的HTTP, HTTPS端口
		Outbound to  tinyurl.com:80,tinyurl.com:443	http://tinyurl.com	https://tinyurl.com
        Afaria服务器outbound能访问外网Apple Store的80端口（Afaria服务器配置企业应用商店，如果企业应用在AppleStore上面）
                 itunes.apple.com:80
        Afaria服务器outbound能访问外网Apple Push服务的2195,2196端口
		Outbound to gateway.push.apple.com:2195
		Outbound to feedback.push.apple.com:2196
       内网WiFi联网的iOS设备可以访问Apple Push服务的5223端口
		Outbound to gateway.push.apple.com:5223
       内网WiFi联网的iOS设备可以访问Afaria服务器 IP的80/443/3007端口

iOS企业应用商店：
1) 需要企业购买 Apple 企业开发者帐号，每年299美元，拿到管理员帐号，后面需要申请推送证书，自签名Afaria客户端程序
2) 给Afaria服务器上面安装用的推送证书APNS Push Certificate：xxxx_push_product.p12
  生成方法参考附件 Sybase METS KB Article # 8932.pdf的2-4页  http://frontline.sybase.com/support/resolutionDetails.aspx?KBID=8932
3) 定制Afaria客户端的yyyyy.mobileprovision,   yyyyy.p12
  生成方法参考附件 Custom-Signed Afaria                Application Instructions (pdf)  的6-16页	http://frontline.sybase.com/support/afariaapp.aspx

参考：
Afaria System Requirements PDF（http://service.sap.com/，或者frontline.sybase.com）
苹果官网 使用 Apple 推送通知服务（APNs）

提示：
同时需要iOS 应用商店/Android应用商店的客户：
需要 公网域名的有效SSL证书
原因：iOS app store必须要走SSL 访问package server，Android是可选使用
