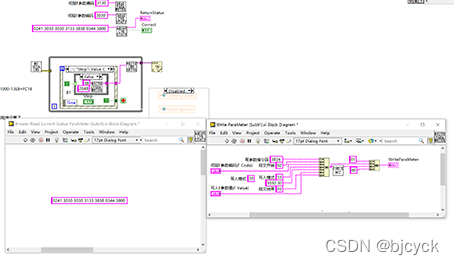

  • 一个用Labview控制伺服电机控制电机的程序,非常好用,已经经过测试,控制的非常好,希望可以帮助更多的人
  • Labview 控制伺服电机

    2018-08-11 12:52:31
    伺服电机用于工业自动化设备的精密控制,控制精度高、响应快,用途十分...向大家介绍采用Labview 图形化编程软件控制伺服电机的方法,采用的测控卡为美国NI 公 司的多功能卡PCIe-6341,电机为日本松下的A5 系列电机。
  • 本文档详细介绍了Labview-伺服电机控制的设备以及细节等过程
  • Labview-伺服电机控制

    2016-08-05 22:55:50
    Labview-伺服电机控制
  • 基于Labview伺服调焦控制系统 ,刘洋,熊木地,精密调焦伺服控制系统属于激光直写设备中的关键技术之一。而在激光直写设备中需要有高分辨力的调焦伺服机构对光刻物镜进行调焦伺
  • 利用PC机、图像采集卡、摄像头以及固高公司提供的GT-400-SV-PCI/ISA运动控制卡和GCT-400四自由度直角坐标机械臂,在LabVIEW环境下开发了视觉伺服机械臂控制系统的实验平台,该平台实现从工件图像采集到处理以及抓取的...
  •  本文以LabVIEW 7软件为开发平台,运用LabVIEW 强大的数据采集功能及其PID和Fuzzy logic两个工具箱为该伺服系统设计一个基于虚拟仪器的控制器,涉及到同步控制、小型特种永磁无刷直流伺服电机技术等一系列问题完成...
  • 控制电机伺服

    2014-09-03 23:03:45
    基于Labview的伺服电机控制 Labvizew 控制伺服电机转动
  • 1 引言  随着试验机技术的进步,近年来国内外电子液压万能试验机发展了3种不同控制方式:电液伺服控制、采用具有速度控制器的压力阀控制和宽流量范围的比例... 本文在电液伺服控制技术的基础上,对基于LabVIEW
  • 随着试验机技术的进步,近年来国内外电子液压万能试验机发展了3种不同控制方式:电液伺服控制、采用具有速度控制器的压力阀控制和宽流量范围的比例阀控制。电液倒服控制技术作为现代微电予技术、计算机技术和液压...
  • 1 引言  随着试验机技术的进步,近年来国内外电子液压万能试验机发展了3种不同控制方式:电液伺服控制、采用具有速度控制器的压力阀控制和宽流量范围的... 本文在电液伺服控制技术的基础上,对基于LabVIEW和TMS32
  •  电液伺服阀在电液伺服系统中是将电控制信号转换成液压功率信号的关键元件,系统的品质直接受该阀性能的影响。而且电液伺服阀本其数学模型及特性参数的获得经常需要通过静态特性测试和动态特性测试进行。  将 ...
  •  电液伺服阀在电液伺服系统中是将电控制信号转换成液压功率信号的关键元件,系统的品质直接受该阀性能的影响。而且电液伺服阀本其数学模型及特性参数的获得经常需要通过静态特性测试和动态特性测试进行。  将 ...
  • LabVIEW是美国国家仪器公司(National Instruments,NI)开 发的基于图形编译语言( G 语言) 的实验室虚拟仪器集成环境 (Laboratory Virtual Instrument Engineering Workbench), LabVIEW有大量数据采集方面的函数,方便...

    LabVIEW是美国国家仪器公司(National Instruments,NI)开 发的基于图形编译语言( G 语言) 的实验室虚拟仪器集成环境 (Laboratory Virtual Instrument Engineering Workbench),

    LabVIEW有大量数据采集方面的函数,方便开发者开发[1]。NI公司 在做软件的同时也销售自己的数据采集板卡,但NI公司生产的数据 采集卡价格较高,对于中小型项目,显然无法承受。而普通数据采集 卡在使用方面尽管没有像NI数据卡那样方便,但大多数数据采集卡 都自带LabVIEW库函数,由于这些库函数的存在,对于程序开发人 员,无需去开发底层函数,而且使用方便。本测试系统采用了恒凯科技 公司生产的USB_DAQV1.2数据采集卡。该数据采集卡不仅提供了VC++、 VB等库函数,也提供了LabVIEW库函数[2-3]。

    本测试系统由伺服电机、伺服驱动器、工控机、数据采集卡等其 他相关元件组成,该测试系统的组成结构如图1。

    从该结构图中可以看到,该测试系统主要由安装有上位机软件 的工控机、负责电机运动的控制器、负责数据采集的USB_DAQ V1.2数据采 集卡、以及研究对象伺服驱动器与伺服电机。整个控制系统的执行 顺序为:控制器发送相应的指令给伺服驱动器,伺服驱动器带动伺 服电机运动,伺服驱动器上有相应的I/O输出口,这些I/O输出口可以输出相应的速度、电流等模拟量,将这些模拟量接入USB_DAQ V1.2相应 的数据采集卡模拟量输入接口上,在上位机中编写相应的LabVIEW 程序,通过波形图显示窗口可以实时显示电机的速度、电流,通过这 种实时显示,可以了解电机的工作特性,为控制系统的改进提供相 应的依据。

    1 硬件的接入

    由于伺服驱动器工作时的特殊性,本测试系统所测试的信号由 伺服驱动器相应的I/O口输出。该测试系统采用的是松下伺服驱动 器,相应的设置请参考伺服驱动器使用手册,通过对相应I/O的设 置,可以将伺服驱动器相应的I/O连线采用了双绞屏蔽电缆及差分 式输入方法,PC输出口设置为速度、电流的输出。对于差分输入,AI0 与AI8、AI1与AI9构成一组,剩下的依此类推。屏蔽线与AGND相连 接。其输入端接线方式如图2所示。


    2 软件的编写

    在安装好USB_DAQ V1.2数据采集卡后,还需要安装USB_DAQ V1.2数据采集 卡驱动,根据电脑所安装系统的不同,选择不同版本的驱动进行安 装。在硬件接好、驱动安装成功的前提下,可以进行上位机软件的编 写。 在上位机软件的编写过程中,依据非空查询方式进行数据采 集,非空查询方式采集数据流程图如图3所示。

    3 该测试系统在某旋转台的应用

    随着工业的发展,旋转台在工业应用中越来越普遍,然而旋转 台在工作过程中, 对电机的精度及电机的相关的性能要求较为严 格,一旦某个工位出现问题,会影响到整个生产线的工作,因此,使 用者常常需要知道旋转台电机的相应的工作参数,这样更好的了解 旋转台的工作特性。

    3.1 数据处理

    在所接收的数据中,考虑到在板卡工作过程中可能会受到外界 干扰而出现歧义值,除了硬件上采用带屏蔽线缆,接法上采用抗干 扰性强的差分式输入,在软件使用方面采用了中值滤波.LabVIEW 中值滤波的思想为。


    yi = med(Ji),i = 0,1,2,K , n -1. i y : 表示输出序列滤波后的 x ; n : 表示输入序

    列 x 中元素的数量; i J : 表示以输入序列 x中以第i 个元素为中心的子集,以及 x

    范围外等于零的索引元素。其中: i { i rl i rl J x x = - - + , , 1 i i i k x x x - + , , , , , 1 1 k, xi+rr-1, xi+rr},rl : 表示滤波器的左秩;rr : 表示滤波器的右秩;考虑到数据的转换及抗干扰性,最终编

    写的LabVIEW数据处理程序如图4所示。

    3.2 用户程序的编写综合数据采集卡采集数据的方式,以及在采集数据过程中所进行的数据处理,最终编写的总的测试程序

    如图5所示。


    4 结语

    本测试系统应用LabVIEW于普通数据采集卡相结合的方式进行电机相关参数的设置, 由于LabVIEW为典型的图形化编程语言,缩短了上位机开发周期,而普通数据采集卡提供的LabVIEW库函数实现了与LabVIEW的无缝连接,降低了项目研发成本。同时应用LabVIEW提供的数据处理函数,对采集回的数据直接调用相应的函数,为开发人员提供了方便,省去了开发人员对经典算法的编写。实践表明,该测试系统简单,操作方便,运行可靠。

    购买链接

    展开全文
  • 基于LabVIEW实时模块的伺服硬件在回路仿真平台研究 电机的多输入多输出、非线性且强耦合等特性给控制带来很大难度,尤其是需要精确位置控制伺服系统,PID控制不能达到理想的效果,需要自适应或智能控制方法。但...
  • 点击蓝字关注伺服与运动控制今天,我们来讲解一下正运动技术运动控制卡应用开发教程之LabVIEW。在正式学习之前,我们先了解一下正运动技术的运动控制卡ECI2418和ECI2618。这两款产品分别是4轴,6轴运动控制卡。ECI...

    点击蓝字  关注伺服与运动控制

    今天,我们来讲解一下正运动技术运动控制卡应用开发教程之LabVIEW。

    在正式学习之前,我们先了解一下正运动技术的运动控制卡ECI2418和ECI2618。这两款产品分别是4轴,6轴运动控制卡。

    3e0e5fe40d043b936227b070d854cbf7.pngECI2418支持4轴脉冲输入与编码器反馈,板载24点输入,16点输出,2AD,2DA,支持手轮接口,其中特定输出支持高速PWM控制。9e974bb2953e47fce3423ff57982ed3b.pngECI2618支持6轴脉冲输入与编码器反馈,板载24点输入,16点输出,2AD,2DA,支持手轮接口,其中特定输出支持高速PWM控制。


    ECI2418,ECI2618均使用同一套API函数,均支持C、C++、C#、LabVIEW、Python、Delphi等开发语言,支持VC6.0、VB6.0、Qt、.Net等平台,支持Windows、Linux、WinCE、iMac等操作系统。

    一、LabVIEW导入共享库流程

    1、从光盘资料中下载LabVIEW的函数库。

    正运动提供的LabVIEW专用的DLL函数库如下图,可以按照下面的步骤可以自动生成对应Vi函数库,如有需要封装自己的函数库可以在zauxdll源码中编译自己的函数封装,生成对应的Vi。不同LabVIEW版本对应的不同的Vi函数库,高版本的LabVIEW也可以直接使用低版本的Vi,如果使用的LabVIEW版本过低,可以通过高版本的LabVIEW将Vi库转成低版本的,也可联系厂家提供。


    2、打开 LabVIEW界面。在【工具】选项中,选择导入—共享库“.dll”。


    3、在出现的界面中,选择“为共享库创建Vi”,然后点击下一步。


    4、选择共享库及头文件,把zauxdll.dll和 zauxdll.h文件载入。


    5、配置包括路径和宏定义命令,此时加入“ZMC_HANDLE=void*;”预处理命令。


    6、全部勾选 .dll 库里面的函数定义文件,下一步,基本库中有些函数是不常用的,故有些函数是没有的可以不用管。


    7、配置好生成的 Vi 库的路径和名称。


    8、选择错误处理方式,这里有多种方式,可以选择简易错误处理。


    9、配置Vi和控件,这里和.dll一样设置如图。


    10、一直选择下一步,等待完成就好。


    二、例程讲解

    1、我们的光盘资料提供了8个基本常用的小例程,通过这些历程可以更容易的上手正运动技术的控制器。具体的目录地址和例程如下图所示。ff16b40769ae83e1506f4f768199db3f.png

    2、单轴运动与IO监控例程讲解

    1)新建Vi。


    2)在前面板,右键鼠标,选择控件进行UI设计。


    3)在前面板设计完UI界面后,进入程序编辑框,会看到各个控件对应的接线端。


    4)在程序编辑框中右键鼠标,选择“编程”-“结构”-“平铺顺序结构”,接着选中平铺顺序结构右键鼠标,选择在前面添加帧,做到如下效果。



    5)使用ZAux Open Eth.Vi链接控制器。

    A、在平铺顺序结构第一帧,添加数值常量和局部变量(控制器卡号),然后通过连线对控制器卡号进行初始化为0。


    B、右键选择Vi,选择ZAux Open Eth.Vi进行添加。


    C、可以参考ZMotion PC 编程手册,大致了解对应Vi的使用方法。


    D、给Vi输入控制器Ip,进行链接控制器,如果链接成功,弹出链接成功对话框。


    E、运行程序,如果链接成功,将跳出链接成功对话框。


    6)链接控制器成功后,获取正/负向软限位、正/负限位开关、以及正/负限位的反转电平。


    7)通过事件结构里面的超时事件,来更新一些轴的状态以及输入输出口的状态。


    8)添加运动按钮事件实现轴运动。

    A、先通过鼠标选中事件结构,然后右键添加事件分支。


    B、接着在弹出来的窗口中编辑刚刚添加的事件分支,添加运动按钮值改变事件,编辑完成后点击确定。


    C、接着在“运动”:值改变事件中添加如下程序。


    9)参考运动按钮事件的添加过程,添加停止按钮事件,编写对应的程序,程序如下。


    10)参考运动按钮事件的添加过程,添加坐标清零按钮事件,编写对应的程序,程序如下。


    11)参考运动按钮事件的添加过程,添加输出状态改变事件,编写对应的程序,程序如下。


    12)参考运动按钮事件的添加过程,添加修改按钮事件,编写对应的程序,程序如下。


    13)到这里例程就设计完了,点击运行按钮就可以对例程进行测试了,效果如下。


    14)同时通过ZDevelop软件连接同一个控制器,对例程的控制效果进行观察。



    今天,正运动技术运动控制卡应用开发教程之LabVIEW就分享到这里。更多精彩内容,请关注我们的公众号。本文由正运动小助手原创,欢迎大家转载,共同学习,一起提高中国智能制造水平。文章版权归正运动技术所有,如有转载请注明文章来源。
