    基于线数据进行缓冲区分析,线数据是有两部分组成的(如下图),怎样实现线衔接处的缓冲区不是重叠的? 有重叠部分是这样的,如下图: 思路: 在生成缓冲区时,没有直接的方法达成你的需求。只能后续处理,...

    需求:

    基于线数据进行缓冲区分析,线数据是有两部分组成的(如下图),怎样实现线衔接处的缓冲区不是重叠的?

    有重叠部分是这样的,如下图:

    思路:

    在生成缓冲区时,没有直接的方法达成你的需求。只能后续处理, 后续处理步骤,如下:
    (1)Union工具
    (2)Delete Identical。删除叠加在一起的相同要素。
    (3)dissolve工具。来对属性相同的要素进行融合。

    展开全文
  • 问题描述:需要构建线缓冲区,并将重叠缓冲区合并成一个面要素,不相邻的不需要合并。 解决思路:构建缓冲区,并进行融合。 相关工具描述: ArcMap提供的缓冲区(buffer)工具,融合类型有三种,但ALL不能...

    问题描述:需要构建线缓冲区,并将重叠的缓冲区合并成一个面要素,不相邻的不需要合并。

    解决思路:构建缓冲区,并进行融合。

    相关工具描述:

    • ArcMap提供的缓冲区(buffer)工具,融合类型有三种,但ALL不能满足需求。



    • 联合(Union)工具,会将重叠区域处理为单独一个要素。



    • 融合(Dissolve)工具,能将同一属性的相邻要素进行合并。



    实际操作方法:

    • 构建缓冲区(分析工具-邻域分析-缓冲区),选择none的融合类型;
    • 进行融合(数据管理工具-制图综合-融合),选择缓冲区作为输入要素,选择作为融合的字段

    如没有相同值的字段,可自行添加一个字段,统一赋值,即可对全图范围内的要素进行操作

    重要参数:创建多部件要素(create multipart features),在此需要取消选中,否则结果将与buffer中选择ALL类型的缓冲区结果一致。



    转载于:https://www.cnblogs.com/mcwym/p/6911666.html

    展开全文
  • ArcGIS 学习(二)——从市区择房问题看缓冲区分析与重叠分析 1.问题: 如何找到环境好、购物方便、小孩上学方便的居住区地段是购房者最关心的问题,因此购房者就需要从总体上对商品房的信息进行研究分析,选择最...

    1.问题:

    如何找到环境好、购物方便、小孩上学方便的居住区地段是购房者最关心的问题,因此购房者就需要从总体上对商品房的信息进行研究分析,选择最适宜的购房地段。

    数据:“缓冲区+网络分析数据”文件夹内,城市市区交通网络图( network shp)、商业中心分布图(marketplace. shp)、名牌高中分布图( school. shp)、和名胜古迹分布图(famous place shp)。

    要求:

    ​ 所寻求的市区房屋要求是噪声要小,距离商业中心和各大名牌高中要近,离环境优雅的名胜古迹较近。综合上述条件,给定一个定量的限定如下:

    (1)离主要市区交通要道200m之外,交通要道的车流量大,噪声产生的主要源于此(ST为道路类型中的主要市区交通要道);

    (2)距大型商业中心的影响,以商业中心的大小来确定影响区域,具体是以其属性字段YUZHI;

    (3)距名牌高中在750m之内,以便小孩上学便捷;

    (4)距名胜古迹500m之内。

    2. 试题分析:

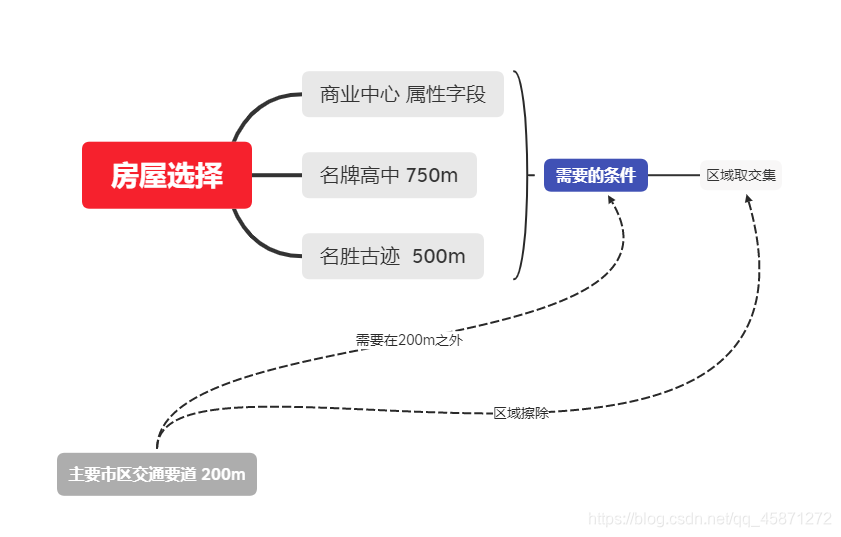

    应该是这样的一个情况:

    在这里插入图片描述

    3. 工具简介:

    3.1 缓冲区分析简介:

    缓冲区分析(Buffer)是对选中的一组或一类地图要素(点、线或面)按设定的距离条件,围绕其要素而形成一定缓冲区多边形实体,从而实现数据在二维空间得以扩展的信息分析方法。

    在ArcGIS中缓冲区分析(Buffer)是根据给定的缓冲区距离,对点状、线状和面状要素周围形成缓冲多边形实体(矢量)。

    对于一个给定的对象A,它的缓冲区可以定义为:

    P={xd(x,A)<=r}P = \{x|d(x,A)<=r\}

    (d一般是指欧式距离,也可以是其它的距离,其中r为邻域半径或缓冲区建立的条件)

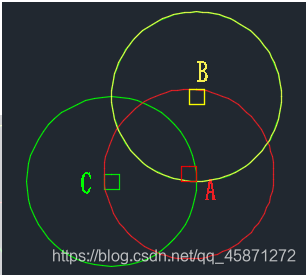

    简而言之:红警中的光棱塔攻击范围也是缓冲区的一种表示形式

    在这里插入图片描述

    一个光棱塔给另一个充能的条件是:两个光陵塔防止在彼此的攻击范围呢,至于攻击范围很好知道,在建造光陵塔时他周围出现的圆圈自既是他的攻击范围。在范围之内每根光陵塔最多能接收到8根光陵塔的充能知,每次充能攻击力会增加150%。 敌军在进入光陵塔攻击道范围时,A会接收到B和C的充能,但是B和C只能接收到A的充能。

    咳咳,好像跑题了。。。不管怎么样,明白就好。

    3.2 重叠分析简介

    叠置分析是将有关主题层组成的各个数据层面进行叠置产生一个新的数据层面,其结果综合了原来两个或多个层面要素所具有的属性,同时叠置分析不仅生成了新的空间关系,而且还将输入的多个数据层的属性联系起来产生了新的属性关系。

    叠置分析是对新要素的属性按一定的数学模型进行计算分析,其中往往涉及到逻辑交、逻辑并、逻辑差等的运算。

    其中,被叠加的要素层面必须是基于相同坐标系统的,同一地带,还必须查验叠加层面之间的基准面是否相同。

    在这里插入图片描述

    这个图基本上一看就能够看懂。如果不懂百度即可(今天确实没时间了,以后想起来再更新)。
    (更新点1)

    4. 试题解决

    4.1 加入数据

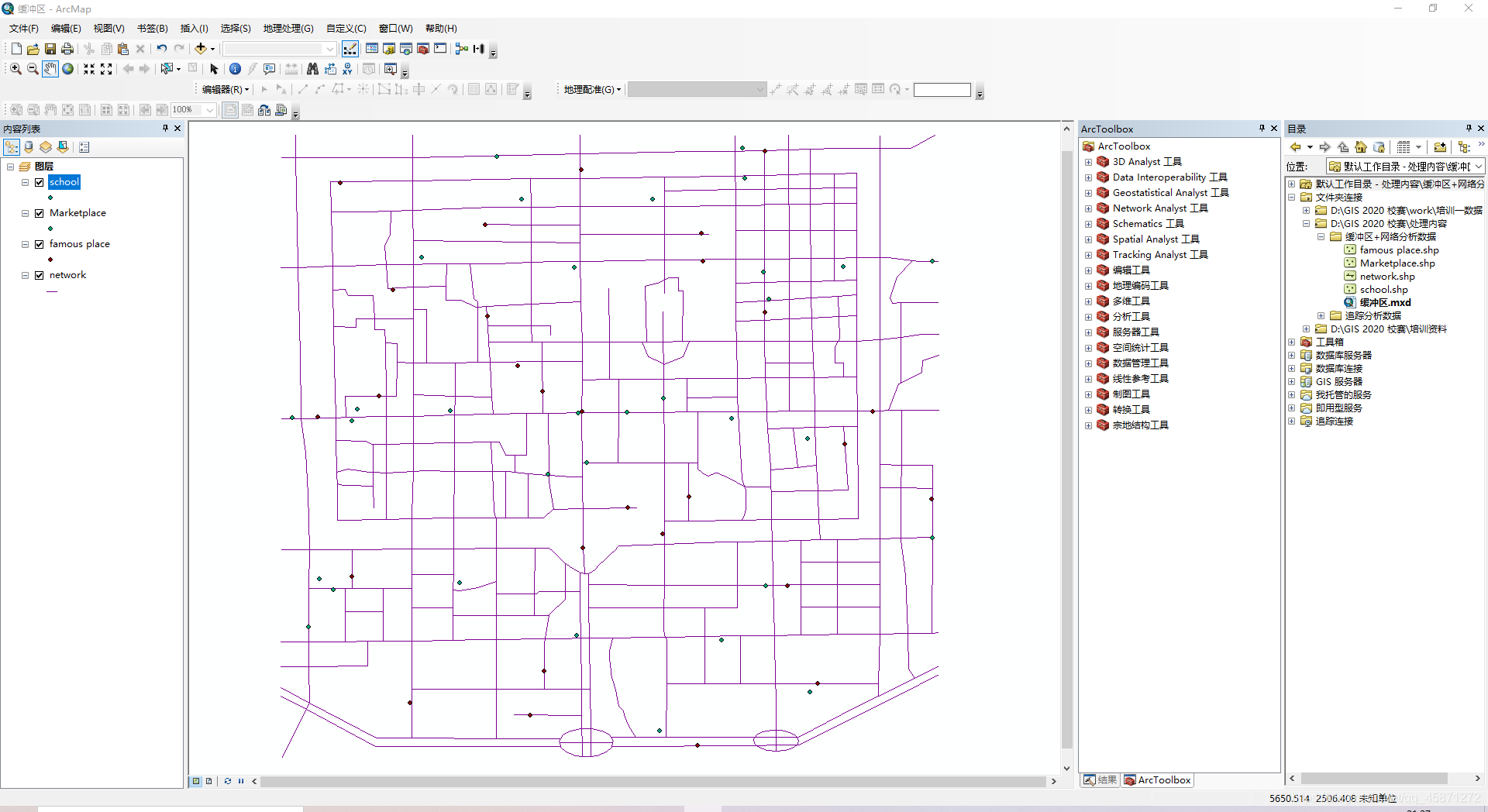

    首先第一步,把需要的东西都转移进去 。

    在这里插入图片描述

    4.2 一个问题的处理

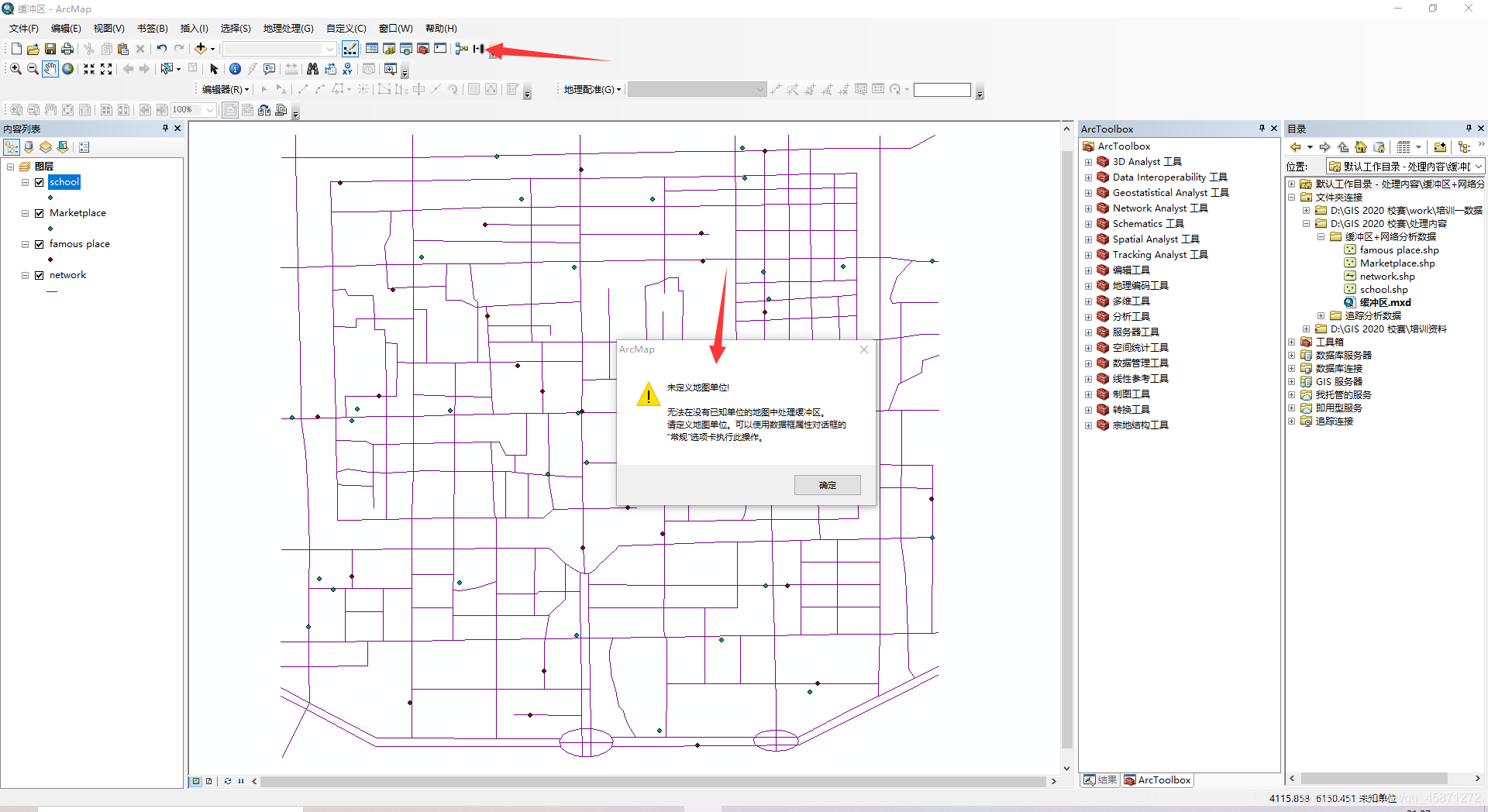

    点击缓冲向导之后,可能会弹出来一个这样的提示框
    在这里插入图片描述
    经过我在网上一顿暴力搜索之后,得到了一个可能的处理方式,但是处理的方式是否正确,我不得而知(希望小白好好百度一下,如有大佬请在评论区审核一下)

    (更新点2)

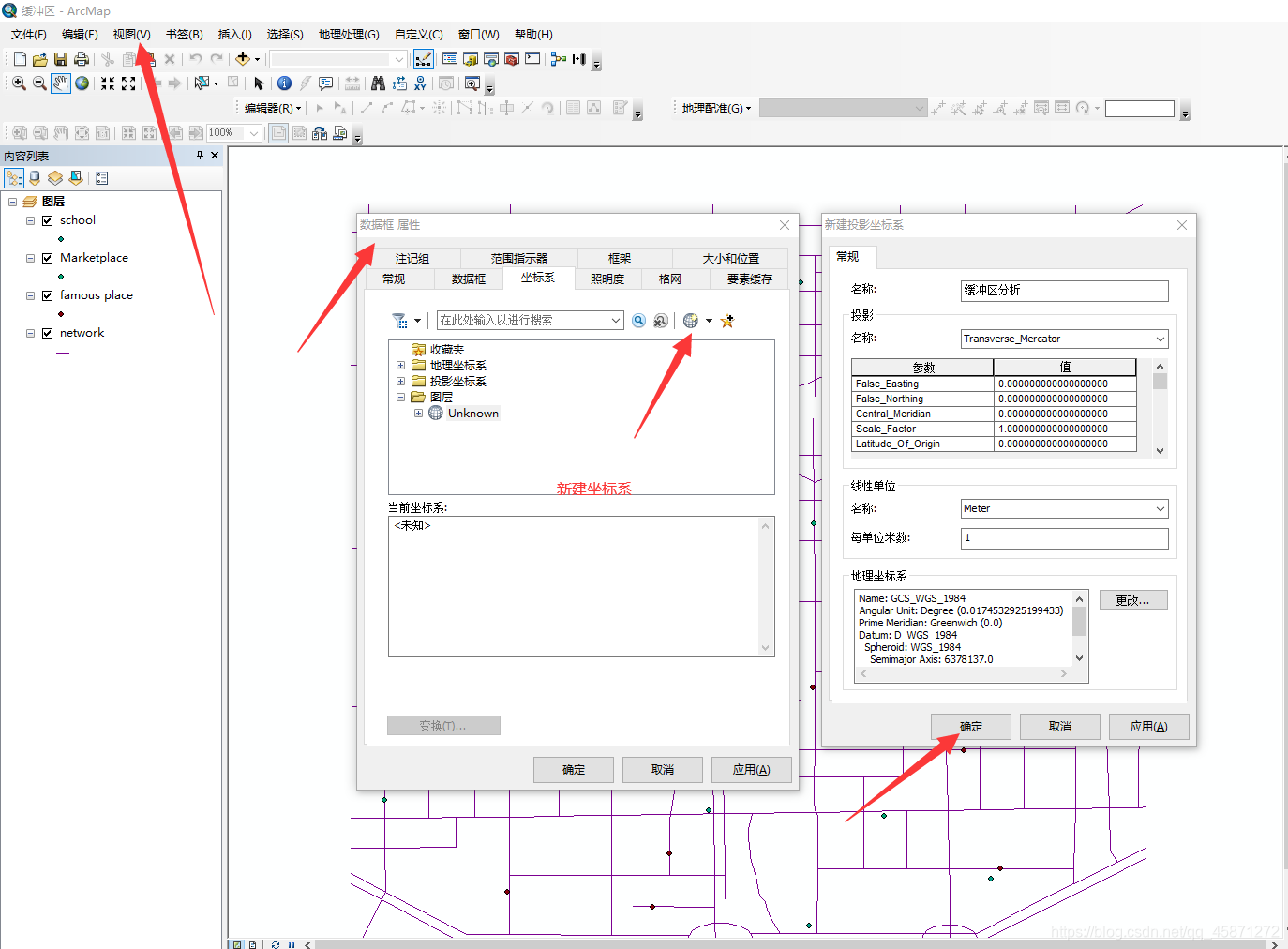

    造成这个的原因应该是坐标系没有进行定义,我们定义出来这个一个投影坐标系就能够解决了:

    我们采用【视图】->数据框属性->坐标系->新建投影坐标系

    在这里插入图片描述

    4.3 缓冲区分析

    这个步骤结束之后,就可以进行缓冲区分析了:

    这里,我们以交通要素为介绍点,因为其余几个都和这个有相同的地方。

    题干回忆:

    离主要市区交通要道200m之外,交通要道的车流量大,噪声产生的主要源于此(ST为道路类型中的主要市区交通要道);

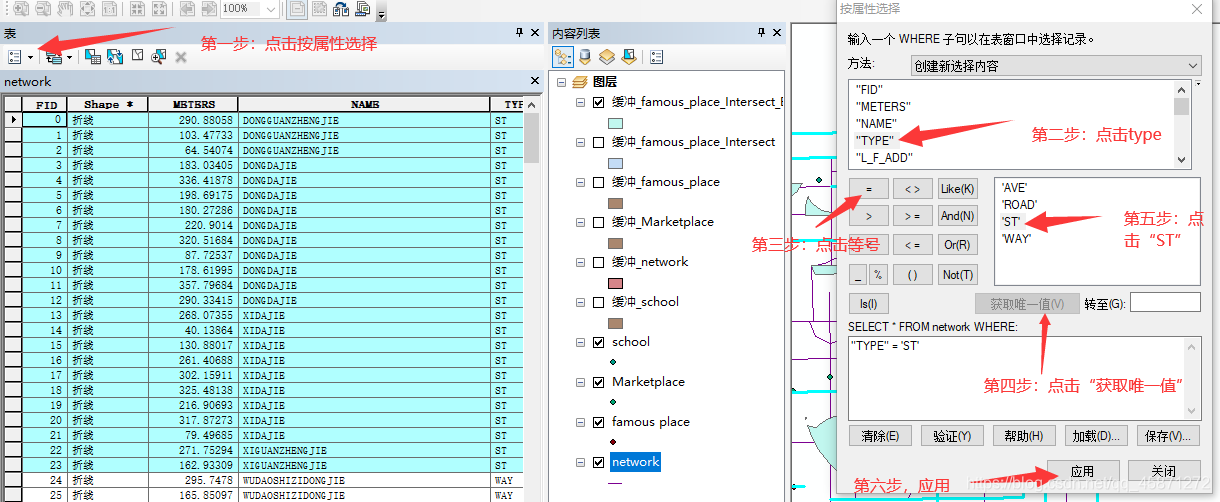

    4.3.1 交通要素先选择其中的ST道路类型

    操作如下(我这个之前就已经操作过,如果是第一次操作,应该没有蓝色显示。操作之后,显示出来):

    在这里插入图片描述
    操作后的结果:

    在这里插入图片描述

    4.3.2 缓冲区分析

    操作:

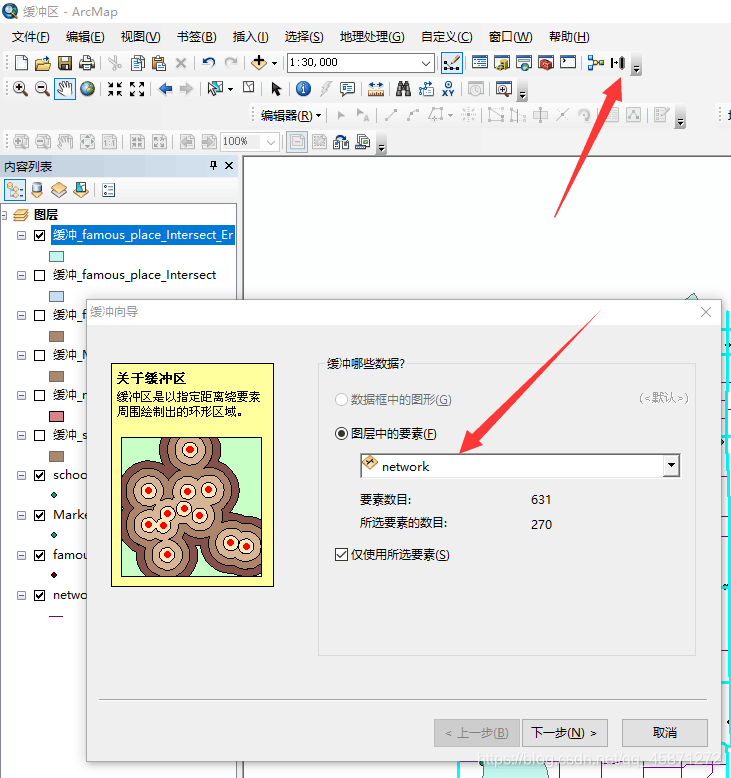

    (1)找到缓冲向导并选择所需要缓冲的数据

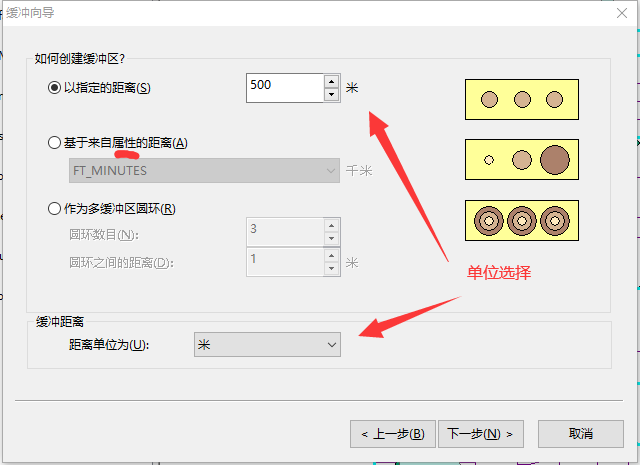

    (2)根据题意选择创建缓冲区的方式(这个是距离,但是商业中心的选择中是第二个属性的选择)

    在这里插入图片描述

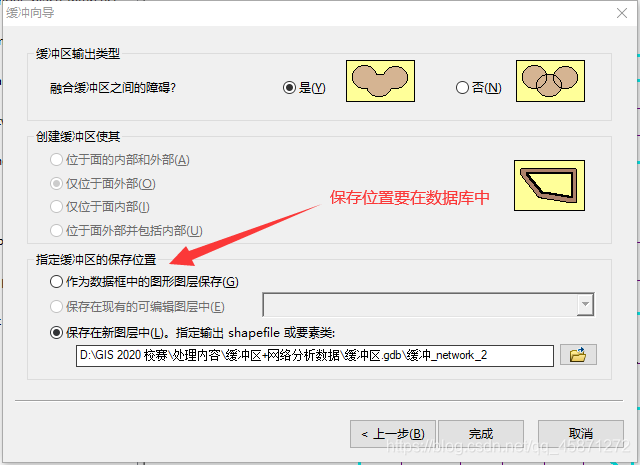

    (3) 选择输出类型、以及保存位置(一般我们选择数据库)

    在这里插入图片描述

    以上就是交通要素的缓冲区分析,其余三个与这个的操作一致,故不赘述

    4.4 重叠分析

    先看一下我们要使用的工具:

    在这里插入图片描述
    开始操作:

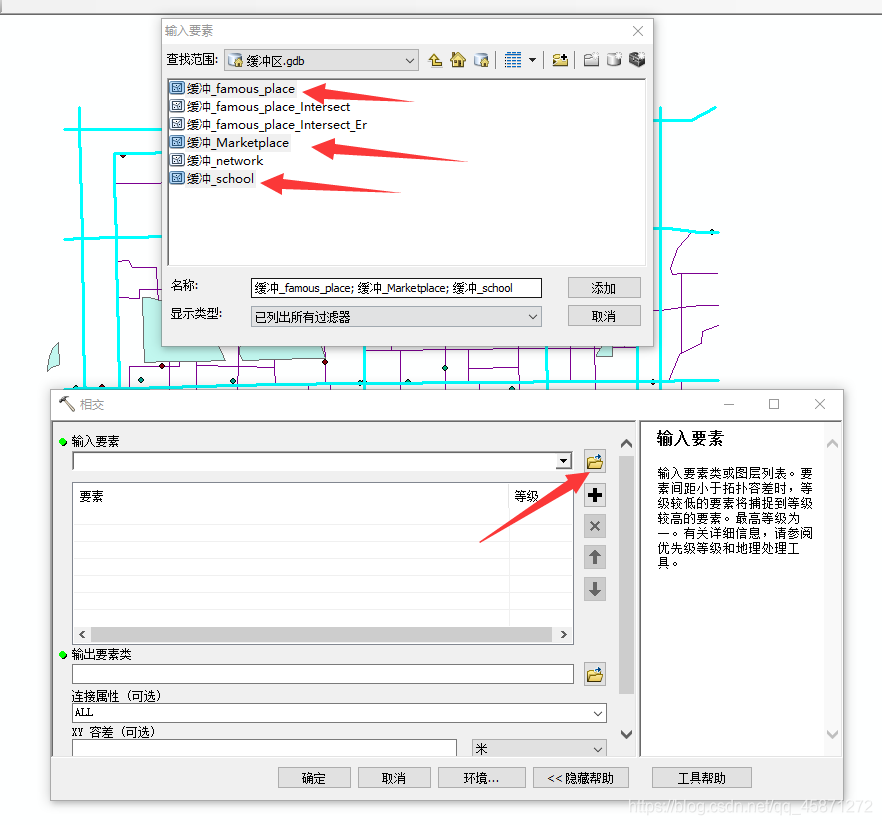

    (1)将名胜古迹,重点高中,商业中心进行相交操作。并且得到文件:缓冲_famous_place_Intersect

    在这里插入图片描述

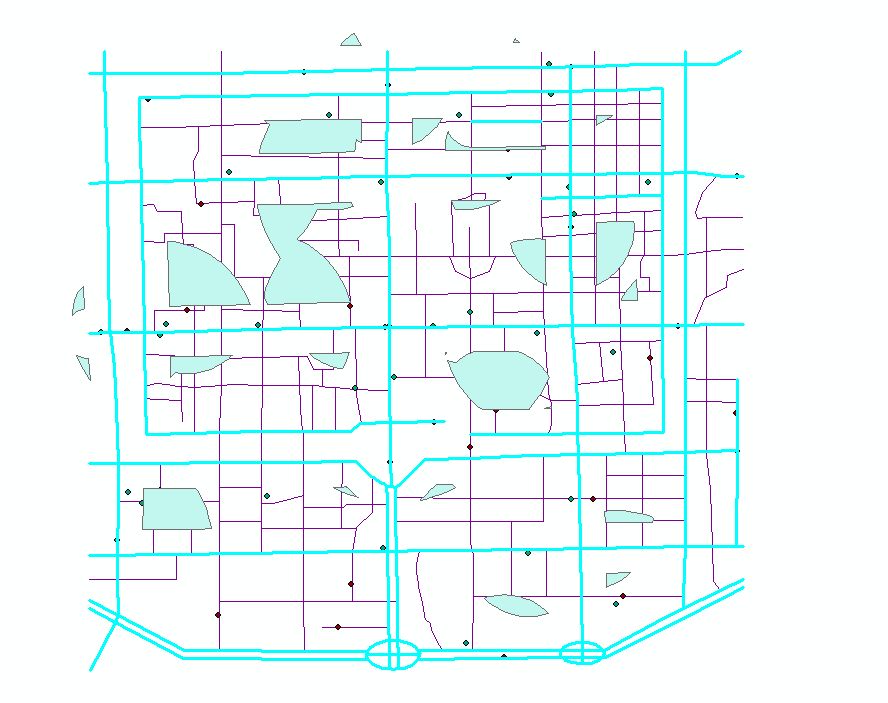

    (2)对图像进行擦除

    在这里插入图片描述

    至此,我们将所有的步骤都进行完毕了

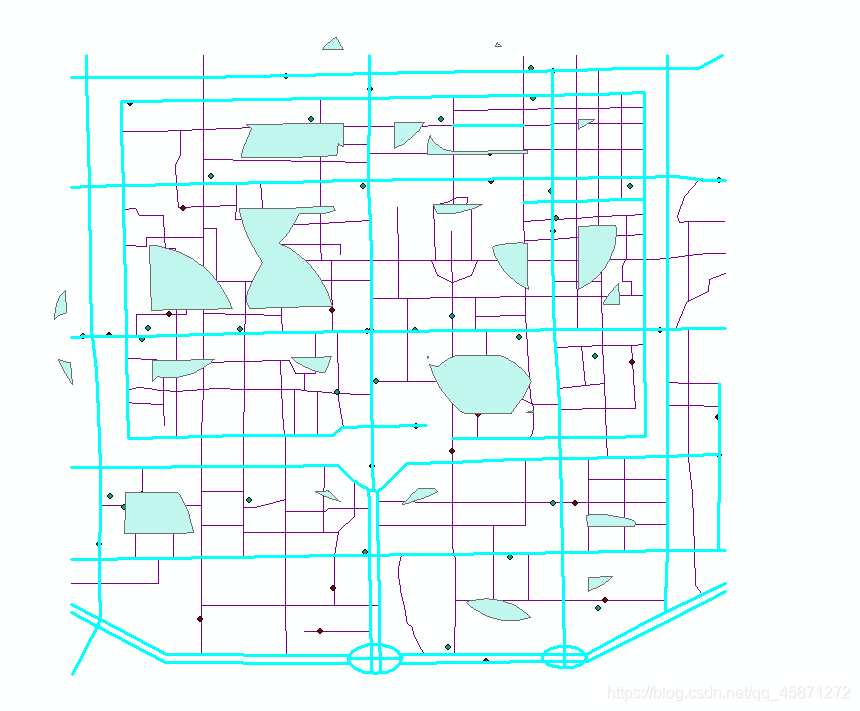

    将最终得到的图像展示出来:

    在这里插入图片描述

    简直完美

    (当然,原题中还有评价部分。略微操作就可以了,后续更新)(更新点3)
    ————————————————————————————————————————
    高山仰止,景行行止,虽不能至,然心向往之。
    ——《诗经·小雅》

    展开全文
  • 右击results图层打开属性表,查看字段“TARGET_FID”,相同字段值即表明有重叠发生,而发生重叠的圆图形ID值就是字段“JOIN_FID”中所列出的值。如下图2.6和2.7所示,圆3和圆4发生重叠,对应的重叠区域为5;圆0和圆...

    1、如何填充面数据中的岛屿或空洞区域?

    注:A)逐个填充方式 :针对每个空洞,手动绘制草图面并用合并工具填充;B)批量方式 :绘制能够覆盖所有图形区域的草图面,使用标识工具和融合工具实现填充。与逐个填充方式不同的是,批量方式需要创建新的面图层。
    1)逐个填充 :绘制覆盖待填充空洞的面数据。启动编辑,使用“创建要素”对话框中的【构造工具】|【面】工具,绘制一个包含空洞整个范围的任意草图面数据。
    在这里插入图片描述
    2)填充空洞。 按住“Shift”键,使用“编辑器”工具条中的【编辑工具】按钮,选中有空洞的面图形;选择“编辑器”工具条下【合并】工具,选择与其他要素合并的要素设置为“plg -”。确定,该空洞被填充。同理,其他空洞可以按照这种方式逐个地填充。 :合并后新图形的属性记录与“选择与其他合并的要素”属性记录相同。
    在这里插入图片描述
    3)批量填充: 生成覆盖所有图形(包括空洞)的面图层。右击菜单栏空白处,加载【绘图】工具条;使用“绘图”工具条中绘制【矩形】工具,绘制一个包含所有图形的任意面图形(Graphic);保持该图形的选中状态,选择“绘制”工具条下【将图形转换为要素】工具,输出shapefile设置为”cover”,勾选“转换后自动删除面图形”;确定,得到覆盖所有图形的面图层。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    得到覆盖所有图形的面图层:
    在这里插入图片描述
    4)标识覆盖图形的面图层。 打开【分析工具】|【叠加分析】|【标识】工具,输入要素设置为“cover”,标识要素设置为”plg”,输出要素类设置为“cover_identity”;确定,得到标识后的面图层。注:该操作依据plg图层数据,将新面图层进行分割,分割后的图层中既包含了有空洞的面图形,也包括了空洞区域的面图形,以及面外部区域的多余数据。
    在这里插入图片描述
    得到标识后的面图层:
    在这里插入图片描述
    5)打散多部分要素图形。 右击标识结果图层,打开其属性表;选中第一条记录后,可以观察到:空洞区域图形与面外部多余图形同时被选中,说明这两部分数据被融合到同一记录中,即多部分要素,需要将其打散为单部分要素;(步骤参考GISerClub周刊第九期实验二)打开【数据管理工具】|【要素】|【多部分至单部分】工具,输入要素设置为“cover_identity”,输出要素类设置为“new_plg”;确定,得到打散后的面图形。
    在这里插入图片描述
    : 不要选中属性表中数据做这步处理,上面选中只是为了查看而已。
    得到打散后的面图形:
    在这里插入图片描述
    6)导出面图形数据与空洞区域数据。 在new_plg图层属性表中,选中面数据外部的多余图形记录,点击属性表工具栏中的【切换选择】工具,选中所有面图形数据与空洞区域数据;右击new_plg图层,打开【数据】|【导出数据】工具,设置输出要素类为“plgs”;确定,得到面图形数据与空洞区域数据。
    在这里插入图片描述
    在这里插入图片描述
    得到面图形数据与空洞区域数据:
    在这里插入图片描述
    7)融合面图形与空洞区域数据。 查看”plgs”图层属性表可知,要想合并面图形与空洞区域数据,需要具有相同属性值的字段,即“FID_cover”。打开【数据管理工具】|【制图综合】|【融合】工具,输入要素设置为“plgs”,输出要素类设置为“results”,融合字段设置为“FID_cover”,去除勾选”创建多部分要素”;确定,得到填充完所有空洞的面数据。注:受融合工具的影响,结果数据中不能保留原始面的属性记录;若要保留,建议使用属性传递或属性表连接等方式。
    在这里插入图片描述
    得到填充完所有空洞的面数据:
    在这里插入图片描述

    2、如何分析出同一图层中发生重叠的面图形?

    1)提取重叠区属数据。 打开【数据管理工具】|【要素】|【要素转面】工具,输入要素设置为“circles”,输出要素类设置为“overlay”;确定,得到含有重叠区域的图层数据。注:该工具将发生重叠的区域生成为新的面图形。
    在这里插入图片描述
    得到含有重叠区域的图层数据:
    在这里插入图片描述
    2)传递属性信息。 打开【分析工具】|【叠加分析】|【空间连接】工具,目标要素设置为“overlay”,连接要素设置为“circles”,输出要素类设置为“results”,连接操作设置为“JOIN_ONE_TO_MANY”,匹配选项设置为“WITHIN”;确定,得到具有原始圆属性的重叠图层。注:对于重叠的区域,其在空间位置上在原始的圆图形内,因此通过一对多连接操作,原始的圆图形属性会记录到重叠的区域中。
    在这里插入图片描述
    空间连接结果:
    在这里插入图片描述
    3)分析发生重叠的图形关系。 右击results图层打开属性表,查看字段“TARGET_FID”,相同字段值即表明有重叠发生,而发生重叠的圆图形ID值就是字段“JOIN_FID”中所列出的值。如下图2.6和2.7所示,圆3和圆4发生重叠,对应的重叠区域为5;圆0和圆1、圆2分别发生重叠,对应重叠区域为0和1。
    在这里插入图片描述

    3、对闭合的线数据创建其内部缓冲区。

    1)符号化线的方向。 双击线图层,打开“属性对话框”,选择【符号系统】选项卡;点击【符号】按钮,打开“符号选择器”;在符号库中,选择“Arrow at End”符号,确定;可以观察到,该线的方向是【顺时针】方向;因此,该线的内部缓冲区范围在沿线方向的右侧。
    在这里插入图片描述
    结果:
    在这里插入图片描述
    2)创建内部缓冲区。 打开【分析工具】|【邻域分析】|【缓冲区】工具,输入要素设置为“line”,输出要素类设置为“buffer”,距离值设置为“300米”,侧类型设置为“RIGHT”,末端类型设置为“FLAT”,其余参数默认;确定,得到线内部缓冲区图层。
    在这里插入图片描述
    得到线内部缓冲区图层(有点问题!!!):
    在这里插入图片描述
    注: 用自己创建的闭合线数据,做出结果,要注意设置的缓冲距离问题。
    在这里插入图片描述
