一、背景介绍
1.1 卷积神经网络
近年来，深度学习的概念非常火热。深度学习的概念最早由Hinton等人在2006年提出。基于深度置信网络(DBN)，提出非监督贪心逐层训练算法，为解决深层结构相关的优化难题带来希望，随后提出多层自动编码器深层结构。此外Lecun等人提出的卷积神经网络（Convolutional Neural Networks / CNNs / ConvNets）是第一个真正多层结构学习算法，它利用空间相对关系减少参数数目以提高训练性能。Alex在2012年提出的AlexNet网络结构模型引爆了神经网络的应用热潮，并赢得了2012届图像识别大赛的冠军，使得CNN成为在图像分类上的核心算法模型。
1.2 深度学习框架
随着深度学习研究的热潮持续高涨，各种开源深度学习框架也层出不穷，其中包括TensorFlow、Caffe2、Keras、CNTK、Pytorch、MXNet、Leaf、Theano、DeepLearning4等等。Google、Microsoft、Facebook等巨头都参与了这场深度学习框架大战。目前，由谷歌推出的TensorFlow和Facebook推出的Pytorch、Caffe2较受欢迎。下面将简单介绍这三种框架的特点。
Caffe全称为Convolutional Architecture for Fast Feature Embedding，是一个被广泛使用的开源深度学习框架（在TensorFlow出现之前一直是深度学习领域GitHub star最多的项目）。Caffe的主要优势包括如下几点：
容易上手，网络结构都是以配置文件形式定义，不需要用代码设计网络。
训练速度快，能够训练state-of-the-art的模型与大规模的数据。
组件模块化，可以方便地拓展到新的模型和学习任务上。
Caffe的核心概念是Layer，每一个神经网络的模块都是一个Layer。Layer接收输入数据，同时经过内部计算产生输出数据。设计网络结构时，只需要把各个Layer拼接在一起构成完整的网络。Caffe2是caffe的升级版，在各方面均有一定提升。
2017 年初，Facebook 在机器学习和科学计算工具 Torch 的基础上，针对 Python 语言发布了一个全新的机器学习工具包 PyTorch。一经发布，这款开源工具包就受到了业界的广泛关注和讨论，经过几个月的发展，目前 PyTorch 已经成为从业者最重要的研发工具之一。其最大的特点是支持动态图的创建。其他主流框架都是采用静态图创建，静态图定义的缺陷是在处理数据前必须定义好完整的一套模型，能够处理所有的边际情况。比如在声明模型前必须知道整个数据中句子的最大长度。相反动态图模型能够非常自由的定义模型。同时，PyTorch继承了Torch，支持Python，支持更加便捷的Debug，所以非常受欢迎。
TensorFlow是相对高阶的机器学习库，用户可以方便地用它设计神经网络结构，而不必为了追求高效率的实现亲自写C++或CUDA代码。它和Theano一样都支持自动求导，用户不需要再通过反向传播求解梯度。其核心代码和Caffe一样是用C++编写的，使用C++简化了线上部署的复杂度，并让手机这种内存和CPU资源都紧张的设备可以运行复杂模型（Python则会比较消耗资源，并且执行效率不高）。除了核心代码的C++接口，TensorFlow还有官方的Python、Go和Java接口，是通过SWIG（Simplified Wrapper and Interface Generator）实现的，这样用户就可以在一个硬件配置较好的机器中用Python进行实验，并在资源比较紧张的嵌入式环境或需要低延迟的环境中用C++部署模型。
TensorFlow的另外一个重要特点是它灵活的移植性，可以将同一份代码几乎不经过修改就轻松地部署到有任意数量CPU或GPU的PC、服务器或者移动设备上。用户能够将训练好的模型方便地部署到多种硬件、操作系统平台上，支持Intel和AMD的CPU，通过CUDA支持NVIDIA的GPU，支持Linux和Mac、Windows，也能够基于ARM架构编译和优化，在移动设备（Android和iOS）上表现得很好。TensorFlow还有功能强大的可视化组件TensorBoard，能可视化网络结构和训练过程，对于观察复杂的网络结构和监控长时间、大规模的训练很有帮助。TensorFlow针对生产环境高度优化，它产品级的高质量代码和设计都可以保证在生产环境中稳定运行，同时TensorFlow广泛地被工业界使用，产生了良性循环，成为了深度学习领域的事实标准。
1.3 MNIST 数据集

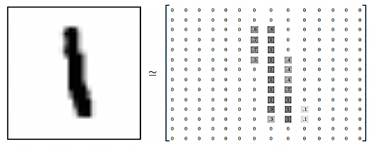

除了神经网络理论体系的发展和深度学习框架的推进，数据集的完善同样促进了人工智能领域的发展。MNIST（Mixed National Institute of Standards and Technology database）是一个计算机视觉数据集，它包含70000张手写数字的灰度图片，其中每一张图片包含 28 X 28 个像素点。可以用一个数字数组来表示这张图片。如图1所示。

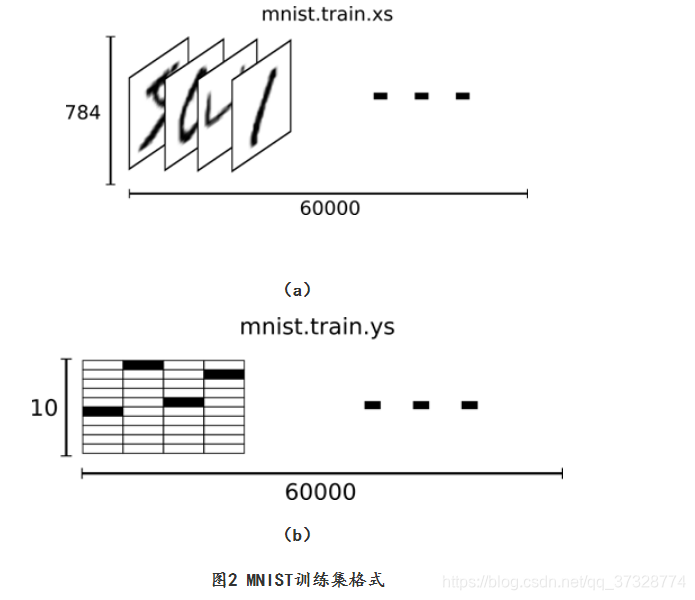

每一张图片都有对应的标签，也就是图片对应的数字，例如上面这张图片的标签就是 1。数据集被分成两部分：60000 行的训练数据集（mnist.train）和10000行的测试数据集（mnist.test）。
其中：60000 行的训练集分拆为 55000 行的训练集和 5000 行的验证集。60000行的训练数据集是一个形状为 [60000, 784] 的张量，第一个维度数字用来索引图片，第二个维度数字用来索引每张图片中的像素点。在此张量里的每一个元素，都表示某张图片里的某个像素的强度值，值介于 0 和 1 之间。
60000 行的训练数据集标签是介于 0 到 9 的数字，用来描述给定图片里表示的数字。称为 “one-hot vectors”。一个 one-hot 向量除了某一位的数字是 1 以外其余各维度数字都是 0。所以在此教程中，数字 n 将表示成一个只有在第 n 维度（从 0 开始）数字为 1 的 10 维向量。比如，标签 0 将表示成 ( [1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 ] )。因此，其标签是一个 [60000, 10] 的数字矩阵。如图2（a）、（b）所示。
下面将借助于TensorFlow框架，在Mnist数据集的基础上，通过卷积神经网络，进行手写数字识别的仿真测试。
# MNIST数据
import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data
mnist = input_data.read_data_sets('MNIST_data', one_hot=True)
使用单层神经网络
占位符
x = tf.placeholder(tf.float32, shape=[None, 784])
y_ = tf.placeholder(tf.float32, shape=[None, 10])
输入图像x将由浮点数的二维张量组成。这里我们给它赋予一个[None，784]的大小，其中784是一个图像的28×28个像素，None表示第一维度可以是任意大小。目标输出y_也将由二维张量组成，其中每一行是一个唯一的10维向量，指示对应的MNIST图像是哪个数字（0到9）。
变量
我们现在定义权重W，并为我们的模型赋予偏差b。
W = tf.Variable(tf.zeros([784,10]))
b = tf.Variable(tf.zeros([10]));
我们将调用中的每个参数的初始值传递给tf.Variable。 在这种情况下，我们将W和b初始化为全0的张量。 W是784x10矩阵（因为我们有784个输入特征和10个输出），b是10维向量（因为我们有10个数字）。
在会话中使用变量之前，必须使用该会话进行初始化变量。 这一步将已经指定的初始值（在这里，张量全零），分配给每个变量。 这可以一次完成所有变量的赋值：
sess.run(tf.global_variables_initializer())
理论输出为
y = tf.matmul(x,W) + b
在以后的训练中要尽量减少损失函数的值。 定义损失函数是目标和应用于模型预测的softmax激活函数之间的交叉熵。
cross_entropy = tf.reduce_mean(
tf.nn.softmax_cross_entropy_with_logits(labels=y_, logits=y))
请注意，tf.nn.softmax_cross_entropy_with_logits在应用softmax激活函数的交叉熵代价函数，并在所有类中进行求和，tf.reduce_mean表示取这些和的平均值。
卷积和池化
TensorFlow也为卷积和池化操作提供了很大的灵活性。 我们如何处理边界？ 我们的步幅是多少？ 在这个例子中，我们选择vanilla版本。 我们使步幅大小为1，并在周围填充零，以便输出与输入大小相同。 我们的pooling是超过2x2的max pooling。 为了保证我们的代码更清晰，我们也将这些操作抽象为函数。
def conv2d(x, W):
return tf.nn.conv2d(x, W, strides=[1, 1, 1, 1], padding='SAME')
def max_pool_2x2(x):
return tf.nn.max_pool(x, ksize=[1, 2, 2, 1],
strides=[1, 2, 2, 1], padding='SAME')
tf.nn.conv2d
conv2d(
input,
filter,
strides,
padding,
use_cudnn_on_gpu=True,
data_format='NHWC',
name=None
)
input：张量。必须是以下类型之一：half，float32。一个四维张量。维度顺序根据data_format的值来解释，详见下文。
filter：张量。必须具有与输入相同的类型。形状的四维张量[filter_height，filter_width，in_channels，out_channels]
strides：整数列表。一维长度的张量4.输入每个维度的滑动窗口的步幅。维度顺序由data_format的值决定，详见下文。
padding：来自“SAME”，“VALID”的字符串。要使用的填充算法的类型。
use_cudnn_on_gpu：一个可选的布尔。默认为True。
data_format：来自“NHWC”，“NCHW”的可选字符串。默认为“NHWC”。指定输入和输出数据的数据格式。使用默认格式“NHWC”，数据按照[batch，height，width，channels]的顺序存储。或者，格式可以是“NCHW”，数据存储顺序为：[batch，channels，height，width]。
name：操作的名称（可选）。
tf.nn.max_pool
max_pool(
value,
ksize,
strides,
padding,
data_format='NHWC',
name=None
)
value：由data_format指定的格式的4维张量。
ksize：4元素的1维 int型张量。 输入张量表示窗口每个维度的大小。
strides：4元素的1维int型张量。 输入张量表示滑动窗口每个维度的步幅。
padding：一个字符串，可以是’VALID’ 或 ‘SAME’。
data_format：一个字符串。 支持“NHWC”，“NCHW”和“NCHW_VECT_C”。
name：操作的可选名称。
代码
1
import tensorflow as tf
import numpy as np # 习惯加上这句，但这边没有用到
from tensorflow.examples.tutorials.mnist import input_data
import matplotlib.pyplot as plt
mnist = input_data.read_data_sets('MNIST_data/', one_hot=True)
sess = tf.InteractiveSession()
# 1、权重初始化,偏置初始化
# 为了创建这个模型，我们需要创建大量的权重和偏置项
# 为了不在建立模型的时候反复操作，定义两个函数用于初始化
def weight_variable(shape):
initial = tf.truncated_normal(shape,stddev=0.1)#正太分布的标准差设为0.1
return tf.Variable(initial)
def bias_variable(shape):
initial = tf.constant(0.1,shape=shape)
return tf.Variable(initial)
# 2、卷积层和池化层也是接下来要重复使用的，因此也为它们定义创建函数
# tf.nn.conv2d是Tensorflow中的二维卷积函数，参数x是输入，w是卷积的参数
# strides代表卷积模块移动的步长，都是1代表会不遗漏地划过图片的每一个点，padding代表边界的处理方式
# padding = 'SAME'，表示padding后卷积的图与原图尺寸一致，激活函数relu()
# tf.nn.max_pool是Tensorflow中的最大池化函数，这里使用2 * 2 的最大池化，即将2 * 2 的像素降为1 * 1的像素
# 最大池化会保留原像素块中灰度值最高的那一个像素，即保留最显著的特征，因为希望整体缩小图片尺寸
# ksize：池化窗口的大小，取一个四维向量，一般是[1,height,width,1]
# 因为我们不想再batch和channel上做池化，一般也是[1,stride,stride,1]
def conv2d(x, w):
return tf.nn.conv2d(x, w, strides=[1,1,1,1],padding='SAME') # 保证输出和输入是同样大小
def max_pool_2x2(x):
return tf.nn.max_pool(x, ksize=[1,2,2,1], strides=[1,2,2,1],padding='SAME')
# 3、参数
# 这里的x,y_并不是特定的值，它们只是一个占位符，可以在TensorFlow运行某一计算时根据该占位符输入具体的值
# 输入图片x是一个2维的浮点数张量，这里分配给它的shape为[None, 784]，784是一张展平的MNIST图片的维度
# None 表示其值的大小不定，在这里作为第1个维度值，用以指代batch的大小，means x 的数量不定
# 输出类别y_也是一个2维张量，其中每一行为一个10维的one_hot向量，用于代表某一MNIST图片的类别
x = tf.placeholder(tf.float32, [None,784], name="x-input")
y_ = tf.placeholder(tf.float32,[None,10]) # 10列
# 4、第一层卷积，它由一个卷积接一个max pooling完成
# 张量形状[5,5,1,32]代表卷积核尺寸为5 * 5，1个颜色通道，32个通道数目
w_conv1 = weight_variable([5,5,1,32])
b_conv1 = bias_variable([32]) # 每个输出通道都有一个对应的偏置量
# 我们把x变成一个4d 向量其第2、第3维对应图片的宽、高，最后一维代表图片的颜色通道数(灰度图的通道数为1，如果是RGB彩色图，则为3)
x_image = tf.reshape(x,[-1,28,28,1])
# 因为只有一个颜色通道，故最终尺寸为[-1，28，28，1]，前面的-1代表样本数量不固定，最后的1代表颜色通道数量
h_conv1 = tf.nn.relu(conv2d(x_image, w_conv1) + b_conv1) # 使用conv2d函数进行卷积操作，非线性处理
h_pool1 = max_pool_2x2(h_conv1) # 对卷积的输出结果进行池化操作
# 5、第二个和第一个一样，是为了构建一个更深的网络，把几个类似的堆叠起来
# 第二层中，每个5 * 5 的卷积核会得到64个特征
w_conv2 = weight_variable([5,5,32,64])
b_conv2 = bias_variable([64])
h_conv2 = tf.nn.relu(conv2d(h_pool1, w_conv2) + b_conv2)# 输入的是第一层池化的结果
h_pool2 = max_pool_2x2(h_conv2)
# 6、密集连接层
# 图片尺寸减小到7 * 7，加入一个有1024个神经元的全连接层，
# 把池化层输出的张量reshape(此函数可以重新调整矩阵的行、列、维数)成一些向量，加上偏置，然后对其使用Relu激活函数
w_fc1 = weight_variable([7 * 7 * 64, 1024])
b_fc1 = bias_variable([1024])
h_pool2_flat = tf.reshape(h_pool2, [-1,7 * 7 * 64])
h_fc1 = tf.nn.relu(tf.matmul(h_pool2_flat, w_fc1) + b_fc1)
# 7、使用dropout，防止过度拟合
# dropout是在神经网络里面使用的方法，以此来防止过拟合
# 用一个placeholder来代表一个神经元的输出
# tf.nn.dropout操作除了可以屏蔽神经元的输出外，
# 还会自动处理神经元输出值的scale，所以用dropout的时候可以不用考虑scale
keep_prob = tf.placeholder(tf.float32, name="keep_prob")# placeholder是占位符
h_fc1_drop = tf.nn.dropout(h_fc1, keep_prob)
# 8、输出层，最后添加一个softmax层
w_fc2 = weight_variable([1024,10])
b_fc2 = bias_variable([10])
y_conv = tf.nn.softmax(tf.matmul(h_fc1_drop, w_fc2) + b_fc2, name="y-pred")
# 9、训练和评估模型
# 损失函数是目标类别和预测类别之间的交叉熵
# 参数keep_prob控制dropout比例，然后每100次迭代输出一次日志
cross_entropy = tf.reduce_sum(-tf.reduce_sum(y_ * tf.log(y_conv),reduction_indices=[1]))
train_step = tf.train.AdamOptimizer(1e-4).minimize(cross_entropy)
# 预测结果与真实值的一致性，这里产生的是一个bool型的向量
correct_prediction = tf.equal(tf.argmax(y_conv, 1), tf.argmax(y_, 1))
# 将bool型转换成float型，然后求平均值，即正确的比例
accuracy = tf.reduce_mean(tf.cast(correct_prediction, tf.float32))
# 初始化所有变量，在2017年3月2号以后,用 tf.global_variables_initializer()替代tf.initialize_all_variables()
sess.run(tf.initialize_all_variables())
# 保存最后一个模型
saver = tf.train.Saver(max_to_keep=1)
for i in range(1000):
batch = mnist.train.next_batch(64)
if i % 100 == 0:
train_accuracy = accuracy.eval(feed_dict={x: batch[0], y_: batch[1],keep_prob: 1.0})
print("Step %d ,training accuracy %g" % (i, train_accuracy))
train_step.run(feed_dict={x: batch[0], y_: batch[1], keep_prob: 0.5})
print("test accuracy %f " % accuracy.eval(feed_dict={x: mnist.test.images, y_: mnist.test.labels, keep_prob: 1.0}))
# 保存模型于文件夹
saver.save(sess,"save/model")

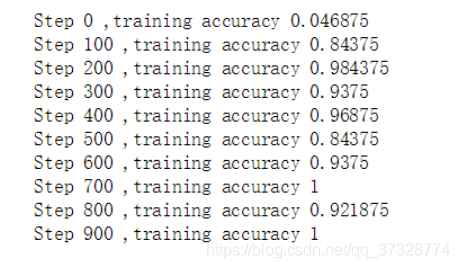

可以看到经过900次的迭代，我们的准确率达到了1
2.
import tensorflow as tf
import numpy as np # 习惯加上这句，但这边没有用到
from tensorflow.examples.tutorials.mnist import input_data
import matplotlib.pyplot as plt
mnist = input_data.read_data_sets('MNIST_data/', one_hot=True)
sess = tf.InteractiveSession()
# 1、权重初始化,偏置初始化
# 为了创建这个模型，我们需要创建大量的权重和偏置项
# 为了不在建立模型的时候反复操作，定义两个函数用于初始化
def weight_variable(shape):
initial = tf.truncated_normal(shape,stddev=0.1)#正太分布的标准差设为0.1
return tf.Variable(initial)
def bias_variable(shape):
initial = tf.constant(0.1,shape=shape)
return tf.Variable(initial)
# 2、卷积层和池化层也是接下来要重复使用的，因此也为它们定义创建函数
# tf.nn.conv2d是Tensorflow中的二维卷积函数，参数x是输入，w是卷积的参数
# strides代表卷积模块移动的步长，都是1代表会不遗漏地划过图片的每一个点，padding代表边界的处理方式
# padding = 'SAME'，表示padding后卷积的图与原图尺寸一致，激活函数relu()
# tf.nn.max_pool是Tensorflow中的最大池化函数，这里使用2 * 2 的最大池化，即将2 * 2 的像素降为1 * 1的像素
# 最大池化会保留原像素块中灰度值最高的那一个像素，即保留最显著的特征，因为希望整体缩小图片尺寸
# ksize：池化窗口的大小，取一个四维向量，一般是[1,height,width,1]
# 因为我们不想再batch和channel上做池化，一般也是[1,stride,stride,1]
def conv2d(x, w):
return tf.nn.conv2d(x, w, strides=[1,1,1,1],padding='SAME') # 保证输出和输入是同样大小
def max_pool_2x2(x):
return tf.nn.max_pool(x, ksize=[1,2,2,1], strides=[1,2,2,1],padding='SAME')
# 3、参数
# 这里的x,y_并不是特定的值，它们只是一个占位符，可以在TensorFlow运行某一计算时根据该占位符输入具体的值
# 输入图片x是一个2维的浮点数张量，这里分配给它的shape为[None, 784]，784是一张展平的MNIST图片的维度
# None 表示其值的大小不定，在这里作为第1个维度值，用以指代batch的大小，means x 的数量不定
# 输出类别y_也是一个2维张量，其中每一行为一个10维的one_hot向量，用于代表某一MNIST图片的类别
x = tf.placeholder(tf.float32, [None,784], name="x-input")
y_ = tf.placeholder(tf.float32,[None,10]) # 10列
# 4、第一层卷积，它由一个卷积接一个max pooling完成
# 张量形状[5,5,1,32]代表卷积核尺寸为5 * 5，1个颜色通道，32个通道数目
w_conv1 = weight_variable([5,5,1,32])
b_conv1 = bias_variable([32]) # 每个输出通道都有一个对应的偏置量
# 我们把x变成一个4d 向量其第2、第3维对应图片的宽、高，最后一维代表图片的颜色通道数(灰度图的通道数为1，如果是RGB彩色图，则为3)
x_image = tf.reshape(x,[-1,28,28,1])
# 因为只有一个颜色通道，故最终尺寸为[-1，28，28，1]，前面的-1代表样本数量不固定，最后的1代表颜色通道数量
h_conv1 = tf.nn.relu(conv2d(x_image, w_conv1) + b_conv1) # 使用conv2d函数进行卷积操作，非线性处理
h_pool1 = max_pool_2x2(h_conv1) # 对卷积的输出结果进行池化操作
# 5、第二个和第一个一样，是为了构建一个更深的网络，把几个类似的堆叠起来
# 第二层中，每个5 * 5 的卷积核会得到64个特征
w_conv2 = weight_variable([5,5,32,64])
b_conv2 = bias_variable([64])
h_conv2 = tf.nn.relu(conv2d(h_pool1, w_conv2) + b_conv2)# 输入的是第一层池化的结果
h_pool2 = max_pool_2x2(h_conv2)
# 6、密集连接层
# 图片尺寸减小到7 * 7，加入一个有1024个神经元的全连接层，
# 把池化层输出的张量reshape(此函数可以重新调整矩阵的行、列、维数)成一些向量，加上偏置，然后对其使用Relu激活函数
w_fc1 = weight_variable([7 * 7 * 64, 1024])
b_fc1 = bias_variable([1024])
h_pool2_flat = tf.reshape(h_pool2, [-1,7 * 7 * 64])
h_fc1 = tf.nn.relu(tf.matmul(h_pool2_flat, w_fc1) + b_fc1)
# 7、使用dropout，防止过度拟合
# dropout是在神经网络里面使用的方法，以此来防止过拟合
# 用一个placeholder来代表一个神经元的输出
# tf.nn.dropout操作除了可以屏蔽神经元的输出外，
# 还会自动处理神经元输出值的scale，所以用dropout的时候可以不用考虑scale
keep_prob = tf.placeholder(tf.float32, name="keep_prob")# placeholder是占位符
h_fc1_drop = tf.nn.dropout(h_fc1, keep_prob)
# 8、输出层，最后添加一个softmax层
w_fc2 = weight_variable([1024,10])
b_fc2 = bias_variable([10])
y_conv = tf.nn.softmax(tf.matmul(h_fc1_drop, w_fc2) + b_fc2, name="y-pred")
# 9、训练和评估模型
# 损失函数是目标类别和预测类别之间的交叉熵
# 参数keep_prob控制dropout比例，然后每100次迭代输出一次日志
cross_entropy = tf.reduce_sum(-tf.reduce_sum(y_ * tf.log(y_conv),reduction_indices=[1]))
train_step = tf.train.AdamOptimizer(1e-4).minimize(cross_entropy)
# 预测结果与真实值的一致性，这里产生的是一个bool型的向量
correct_prediction = tf.equal(tf.argmax(y_conv, 1), tf.argmax(y_, 1))
# 将bool型转换成float型，然后求平均值，即正确的比例
accuracy = tf.reduce_mean(tf.cast(correct_prediction, tf.float32))
# 初始化所有变量，在2017年3月2号以后,用 tf.global_variables_initializer()替代tf.initialize_all_variables()
sess.run(tf.initialize_all_variables())
# 保存最后一个模型
saver = tf.train.Saver(max_to_keep=1)
for i in range(1000):
batch = mnist.train.next_batch(64)
if i % 100 == 0:
train_accuracy = accuracy.eval(feed_dict={x: batch[0], y_: batch[1],keep_prob: 1.0})
print("Step %d ,training accuracy %g" % (i, train_accuracy))
train_step.run(feed_dict={x: batch[0], y_: batch[1], keep_prob: 0.5})
print("test accuracy %f " % accuracy.eval(feed_dict={x: mnist.test.images, y_: mnist.test.labels, keep_prob: 1.0}))
# 保存模型于文件夹
saver.save(sess,"save/model")

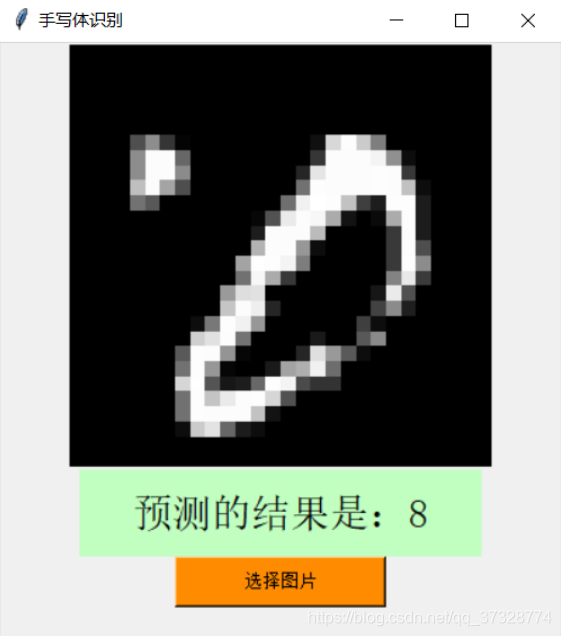

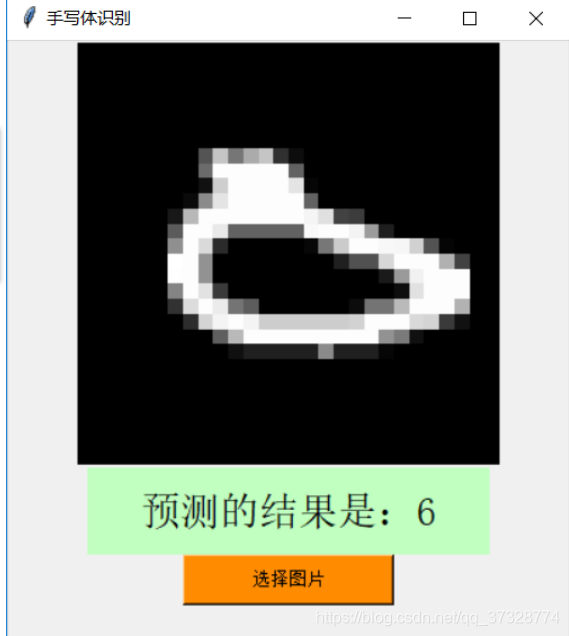

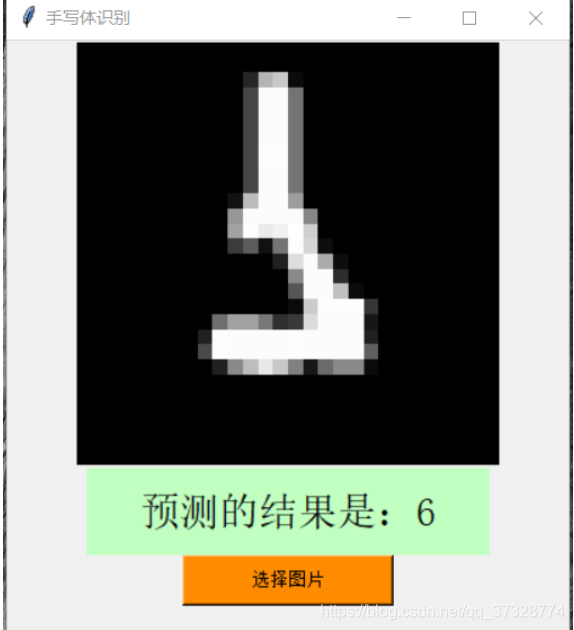

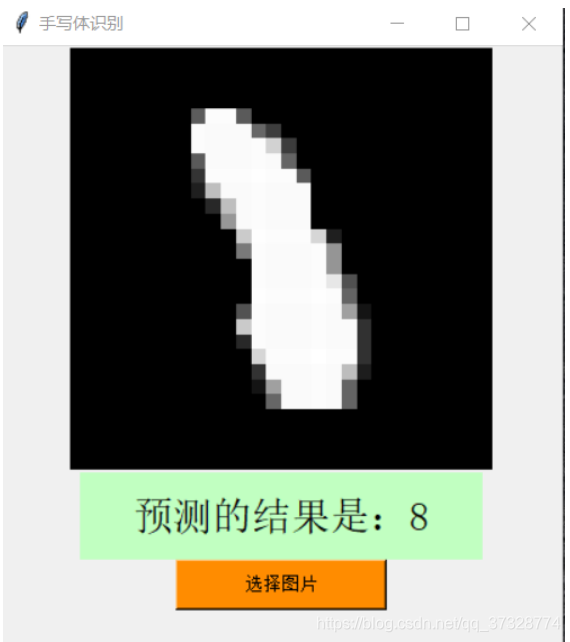

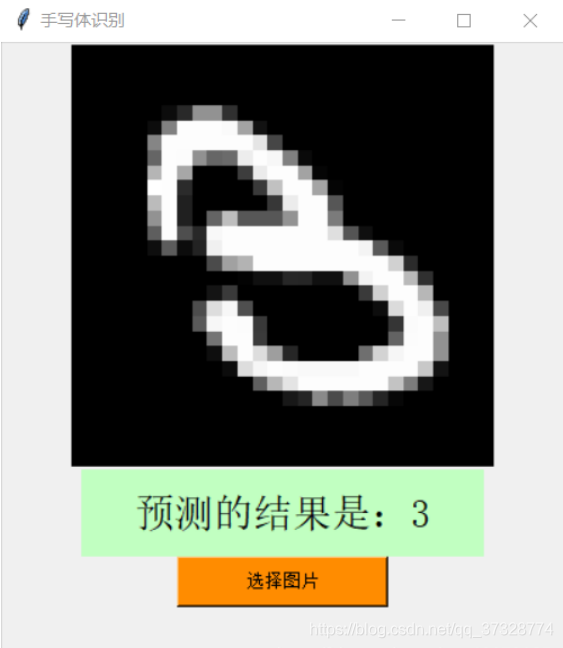

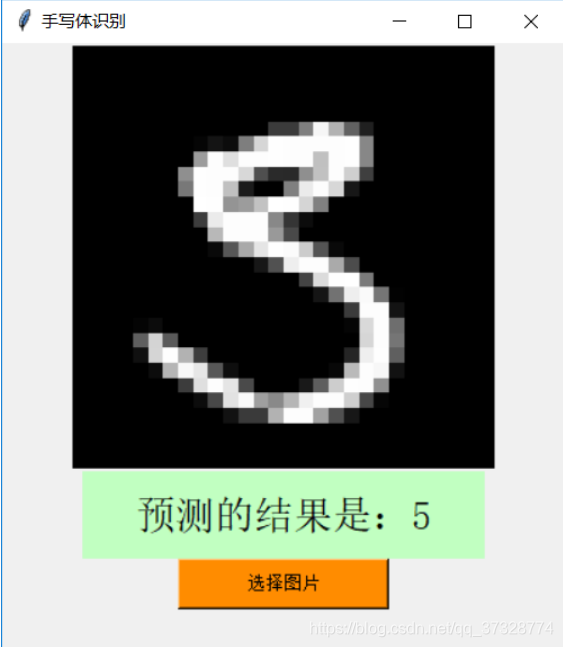

3.可视化界面的识别demo
import tensorflow as tf
import numpy as np
import tkinter as tk
from tkinter import filedialog
from PIL import Image, ImageTk
#import Image, ImageTk
from tkinter import filedialog
import time
def creat_windows():
win = tk.Tk() # 创建窗口
sw = win.winfo_screenwidth()
sh = win.winfo_screenheight()
ww, wh = 400, 450
x, y = (sw-ww)/2, (sh-wh)/2
win.geometry("%dx%d+%d+%d"%(ww, wh, x, y-40)) # 居中放置窗口
win.title('手写体识别') # 窗口命名
bg1_open = Image.open("timg.jpg").resize((300, 300))
bg1 = ImageTk.PhotoImage(bg1_open)
canvas = tk.Label(win, image=bg1)
canvas.pack()
var = tk.StringVar() # 创建变量文字
var.set('')
tk.Label(win, textvariable=var, bg='#C1FFC1', font=('宋体', 21), width=20, height=2).pack()
tk.Button(win, text='选择图片', width=20, height=2, bg='#FF8C00', command=lambda:main(var, canvas), font=('圆体', 10)).pack()
win.mainloop()
def main(var, canvas):
file_path = filedialog.askopenfilename()
bg1_open = Image.open(file_path).resize((28, 28))
pic = np.array(bg1_open).reshape(784,)
bg1_resize = bg1_open.resize((300, 300))
bg1 = ImageTk.PhotoImage(bg1_resize)
canvas.configure(image=bg1)
canvas.image = bg1
init = tf.global_variables_initializer()
with tf.Session() as sess:
sess.run(init)
saver = tf.train.import_meta_graph('save/model.meta') # 载入模型结构
saver.restore(sess, 'save/model') # 载入模型参数
graph = tf.get_default_graph() # 加载计算图
x = graph.get_tensor_by_name("x-input:0") # 从模型中读取占位符变量
keep_prob = graph.get_tensor_by_name("keep_prob:0")
y_conv = graph.get_tensor_by_name("y-pred:0") # 关键的一句 从模型中读取占位符变量
prediction = tf.argmax(y_conv, 1)
predint = prediction.eval(feed_dict={x: [pic], keep_prob: 1.0}, session=sess) # feed_dict输入数据给placeholder占位符
answer = str(predint[0])
var.set("预测的结果是：" + answer)
if __name__ == "__main__":
creat_windows()
实验结果
预测结果和我们输入的图片一致，我们继续换图片测试

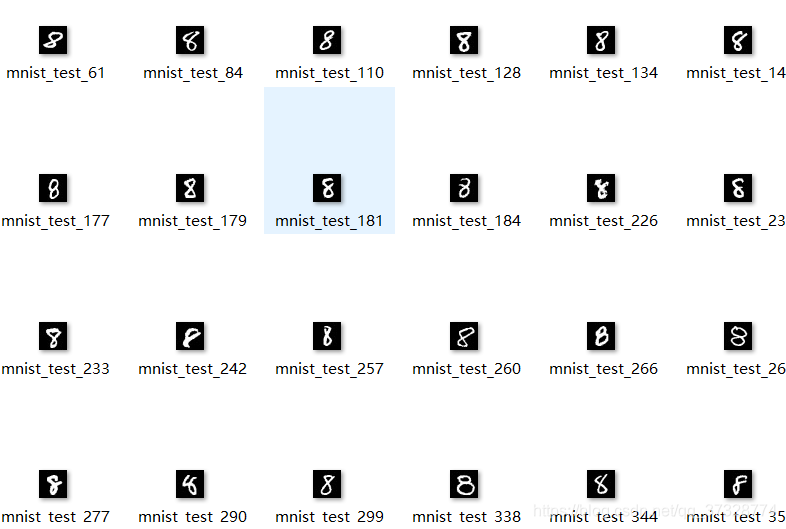

我们输入的是1，但是识别为8
可能是我们为了运行的速度，把图片像素调太低了。

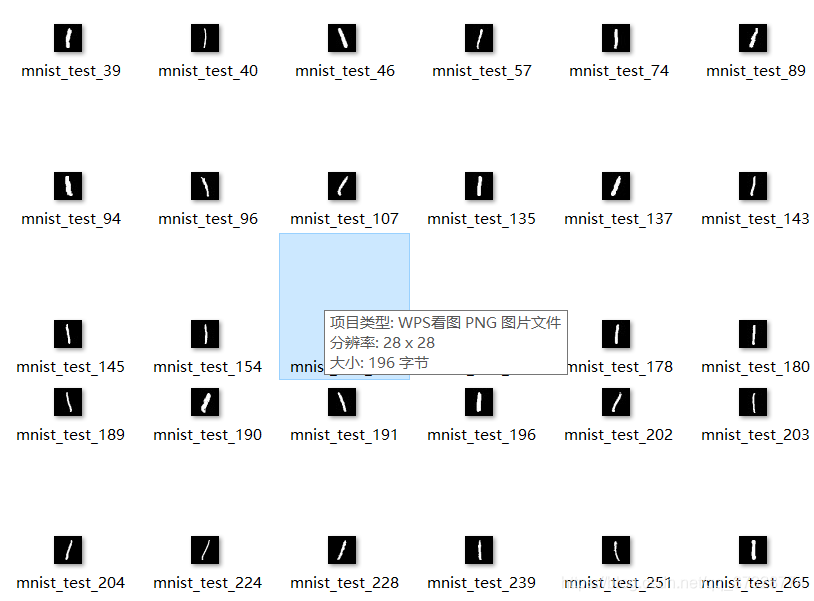

该图把1预测成6。
把0预测成6，可能是0的上面有一点凸起，错误的成了6。
实验总结
1.我们字体的像素会影响我们的预测结果
2.书写的规范会导致结果有出入
3.对于这个小的卷积网络，Dropout的存在与否对性能几乎没有影响。Dropout对减少过拟合一般十分有效，但但在训练非常大的神经网络时，它才是最有用的。
