页表是内存管理系统中的数据结构，用于向每个进程提供一致的虚拟地址空间，每个页表项保存的是虚拟地址到物理地址的映射以及一些管理标志。应用进程只能访问虚拟地址，内核必须借助页表和硬件把虚拟地址翻译为对物理地址的访问。
页表作用
在使用虚拟地址空间的linux操作系统上，每一个进程都工作在一个4G的地址空间上，其中0-3G是应用进程可以访问的user地址空间，是这个进程独有的，其他进程看不到也无法操作这个地址空间；3G~4G是kernel地址空间，所有进程共享这部分地址空间。
由于每个进程都有3G的私有进程空间，所以系统的物理内存无法对这些地址空间进行一一映射，因此kernel需要一种机制，把进程地址空间映射到物理内存上。当一个进程请求访问内存时，操作系统通过存储在kernel中的进程页表把这个虚拟地址映射到物理地址，如果还没有为这个地址建立页表项，那么操作系统就为这个访问的地址建立页表项。最基本的映射单位是page，对应的是页表项PTE
页表项和物理地址是多对一的关系，即多个页表项可以对应一个物理页面，因而支持共享内存的实现（几个进程同时共享物理内存）。
页表的实现
实现虚拟地址到物理地址转换最容易想到的方法是使用数组，对虚拟地址空间的每一个页，都分配一个数组项。但是有一个问题，考虑IA32体系结构下，页面大小为4KB，整个虚拟地址空间为4GB，则需要包含1M个页表项，这还只是一个进程，因为每个进程都有自己独立的页表。因此，系统所有的内存都来存放页表项恐怕都不够。
相像一下进程的虚拟地址空间，实际上大部分是空闲的，真正映射的区域几乎是汪洋大海中的小岛，因次我们可以考虑使用多级页表，可以减少页表内存使用量。实际上多级页表也是各种体系结构支持的，没有硬件支持，我们是没有办法实现页表转换的。
为了减少页表的大小并忽略未做实际映射的区域，计算机体系结构的设计都会靠虑将虚拟地址划分为多个部分。具体的体系结构划分方式不同，比如ARM7和IA32就有不同的划分，在这里我们不讨论这部分内容。
Linux操作系统使用4级页表



图中CR3保存着进程页目录PGD的地址，不同的进程有不同的页目录地址。进程切换时，操作系统负责把页目录地址装入CR3寄存器。
地址翻译过程如下


对于给定的线性地址，根据线性地址的bit22~bit31作为页目录项索引值，在CR3所指向的页目录中找到一个页目录项。


找到的页目录项对应着页表，根据线性地址的bit12~bit21作为页表项索引值，在页表中找到一个页表项。


找到的页表项中包含着一个页面的地址，线性地址的bit0~bit11作为页内偏移值和找到的页确定线性地址对应的物理地址。


这个地址翻译过程完全是由硬件完成的。

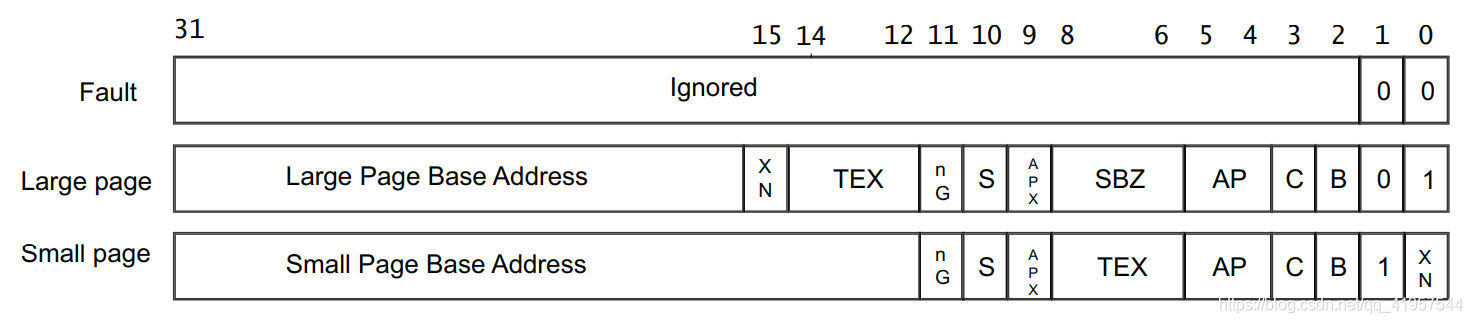

页表格式
页目录项和页表项大小都是32bit(4 bytes)，由于4KB地址对齐的原因，页目录项和页表项只有bit12~bit31用于地址，剩余的低12bits则用来描述页有关的附加信息。
作者：kernel_dsn

来源：CSDN

原文：https://blog.csdn.net/u011209099/article/details/9248525

版权声明：本文为博主原创文章，转载请附上博文链接！

对于mmu的作用，参看第一篇的介绍

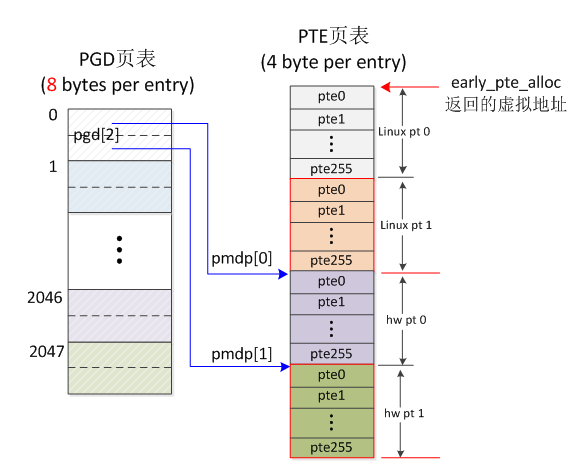

这里讲linux kenel的mmu和页表
部分内容图片参考 http://blog.csdn.net/luckyapple1028/article/details/45287617  非常不错的blog

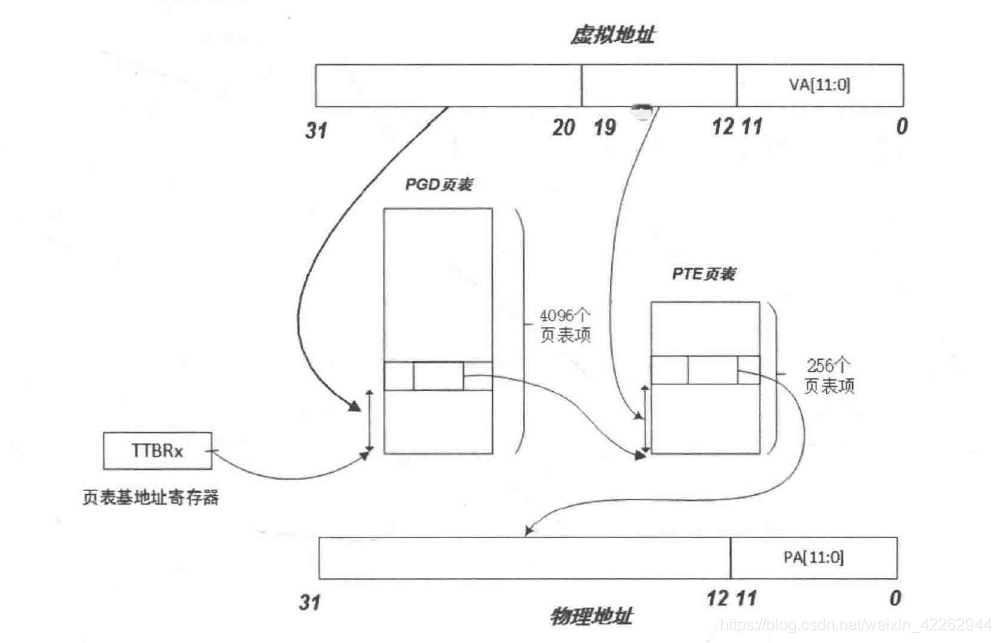

对于1M段大小的虚拟地址和物理地址转换，arm1176计算方式如下



虚拟地址的[31:20]位存放一级页表的入口index，[19:0]位存放段偏移；


从TTBR（translation table base register，协处理器CP15中的一个寄存器，用于存放一级页表的基址）寄存器中获取一级页表的基址；


一级页表基址+ VA[31:20] = 该虚拟地址对应的页表描述符的入口地址；


页表描述符的[31:20]位为该虚拟地址对应的物理段基址；


物理段基址+ VA[19:0]段偏移= 物理地址




linux有两次页表处理


第一次是在arch/arm/kernel/head.s里面
第二次是是在start_kernel以后
还有其他的一些io地址映射
内核解压到了0x8000处，并且从0x8000开始执行


第一次在arch/arm/kernel/head.s

/*
 * Setup the initial page tables.  We only setup the barest
 * amount which are required to get the kernel running, which
 * generally means mapping in the kernel code.
 *
 * r8 = phys_offset, r9 = cpuid, r10 = procinfo
 *
 * Returns:
 *  r0, r3, r5-r7 corrupted
 *  r4 = page table (see ARCH_PGD_SHIFT in asm/memory.h)
 */
__create_page_tables:
	pgtbl	r4, r8				@ page table address

	/*
	 * Clear the swapper page table
	 */
	mov	r0, r4
	mov	r3, #0
	add	r6, r0, #PG_DIR_SIZE
1:	str	r3, [r0], #4
	str	r3, [r0], #4
	str	r3, [r0], #4
	str	r3, [r0], #4
	teq	r0, r6
	bne	1b



其中pgtbl

	.macro	pgtbl, rd, phys
	add	\rd, \phys, #TEXT_OFFSET
	sub	\rd, \rd, #PG_DIR_SIZE
	.endm


这里明确说明建立的页表只是为了kernel能够运行，因此只映射kernel code.
输入的时候 r8是物理地址偏移(0) r9是cpuid r10是procinfo
返回值r4是页表基地址(0x4000)


下面来看这个操作过程


pgtbl r4,r8被展开为
add r4,r8,#TEXT_OFFSET 表示内核起始地址相对于RAM地址的偏移值 （定义在arch/arm/Makefile中 TEXT_OFFSET := $(textofs-y)  textofs-y:= 0x00008000 ）
sub r4,r4,#PG_DIR_SIZE 表示页目录的大小。
我这里变成
ADD     R4, R8, #0x8000

SUB     R4, R4, #0x4000

0x4000是页目录的大小为16KB

0x8000表示内核起始地址相对于RAM地址的偏移值
r4=r8+0x8000-0x4000
得到r4等于物理页表的起始地址
后面就是循环清空这一块地址 从r4->r4+0x4000。全部清0



	ldr	r7, [r10, #PROCINFO_MM_MMUFLAGS] @ mm_mmuflags

	/*
	 * Create identity mapping to cater for __enable_mmu.
	 * This identity mapping will be removed by paging_init().
	 */
	adr	r0, __turn_mmu_on_loc
	ldmia	r0, {r3, r5, r6}
	sub	r0, r0, r3			@ virt->phys offset
	add	r5, r5, r0			@ phys __turn_mmu_on
	add	r6, r6, r0			@ phys __turn_mmu_on_end
	mov	r5, r5, lsr #SECTION_SHIFT
	mov	r6, r6, lsr #SECTION_SHIFT


从proc结构中取出mm_mmuflags标记放到r7中(0xc0e)


__turn_mmu_on_loc:
	.long	.
	.long	__turn_mmu_on
	.long	__turn_mmu_on_end

将__trun_mmu_on_loc地址存放到r0中 也就是r0指向这个3个long字节的数据第一个 r0=0x8168
从r0中取出数据来放到r3 r5 r6中 adr是取得运行时的相对地址。此时r0是相对地址


第一个.表示当前位置 也就是__trun_mmu_on_loc的值=r3(0xc0008168)，第二个是__turn_mmu_on函数的起始地址=r5(0xc0008200)，第三个是__turn_mmu_on函数的结束地址=r6(0xc0008220)这些地址都是虚拟地址，是0XC0000000起头的地址


sub r0,r0,r3  r0=r0-r3  相对的运行地址r0-绝对的0XC000XXX地址r3得到两者之间的偏移
然后 r5和r6这两个绝对地址0XC0000XXX 都加上这个偏移。就得到了当前物理内存中的__turn_mmu_on(0x8200)和__turn_mmu_on_end(0x8220)的地址


然后将r5 r6的物理地址都右移20位，这样r5和r6里面保存的就是__trun_mmu_on和__trun_mmu_on_end的物理基地址的索引。(r5=r6=0)


比如R5=0X123ABCDE。按照1M分段。那么0x123就是[31:20]的基地址。0xABCDE就是段内偏移。
R5右移20位后变成了0X123



1:	orr	r3, r7, r5, lsl #SECTION_SHIFT	@ flags + kernel base
	str	r3, [r4, r5, lsl #PMD_ORDER]	@ identity mapping
	cmp	r5, r6
	addlo	r5, r5, #1			@ next section
	blo	1b


接下来先将 R5左移20位  然后或上r7,也就是0X12300000 or r7,此时r5还是没有变，依然是0X123。也就是描述符标记，形成了一个4字节的页表描述符(0xc0e)，放到R3当中。

str r3 ,[r4,r5, lsl #2]等同于r4[r5*4]=r3。也就是将这个描述符放到相应的位置上去。循环直到R6停止。
到这里为止
turn_mmu_on到turn_mmu_end的代码所属的物理位置的页表描述符已经设置好了
这样就做到了虚拟地址和物理地址一一映射。因为要保证执行完turn_mmu_on以后，这部分代码依然是一一映射的，开启完毕以后即使在虚拟地址上也可以执行后续的代码
实际上我的树莓派中R5=0因此就是 r4[0]=0xc0e如下图






接下来是映射内核从开始映射到末尾.bss段


	/*
	 * Map our RAM from the start to the end of the kernel .bss section.
	 */
	add	r0, r4, #PAGE_OFFSET >> (SECTION_SHIFT - PMD_ORDER)
	ldr	r6, =(_end - 1)
	orr	r3, r8, r7
	add	r6, r4, r6, lsr #(SECTION_SHIFT - PMD_ORDER)
1:	str	r3, [r0], #1 << PMD_ORDER
	add	r3, r3, #1 << SECTION_SHIFT
	cmp	r0, r6
	bls	1b



在我的反汇编代码中变成了

.head.text:C000811C                 ADD     R0, R4, #0x3000
.head.text:C0008120                 LDR     R6, =0xC08F269F
.head.text:C0008124                 ORR     R3, R8, R7
.head.text:C0008128                 ADD     R6, R4, R6,LSR#18
.head.text:C000812C
.head.text:C000812C loc_C000812C                            ; CODE XREF: __create_page_tables+7Cj
.head.text:C000812C                 STR     R3, [R0],#4
.head.text:C0008130                 ADD     R3, R3, #0x100000
.head.text:C0008134                 CMP     R0, R6
.head.text:C0008138                 BLS     loc_C000812C


PAGE_OFFSET=0XC0000000
SECTION_SHIFT=20
PMD_ORDER=2
首先将PAGE_OFFSET（0xc0008000）右移20-2 ,再加上r4（页表物理基地址）得到内核起始链接地址对应页表项的物理地址，保存到r0中
r0等于0x7000
r4=0x4000
将.end结束地址放到R6当中
将R7|R8的值保存到 R3中。
然后计算内核结束虚拟地址对应应页表项的物理地址保存到r6中

每一次循环都会将r3增加一个1<<SECTION_SHIFT
 的大小，也就是增加1MB将描述符填充到页表对应的位置里面

r4=pagetable=0x4000
为什么要用
  addr>>(20-2)+pagetable 得到内核起始地址和结束地址在pagetable对应的页表项地址呢？
这个-2是因为一个页表项占用4字节，也就是左移两位，相当于乘以4
比如要计算0XC0008000 先取得高12bit 0xC00,这个就是索引。访问的时候就是访问pagetable[0XC00]项，每一项四个字节，
pagetable[0xc00]=pagetable+(0xc0008000>>20)*4=pagetable+0xc0008000>>20<<2=pagetable+0xc0008000>>(20-2)=0x4000+0xc0008000>>18
以R3为基准，每次增加1MB大小。
比如 R3=0X00000C0E    pagetable[0xc00]=0X00000C0E
R3=R3+0X100000
R3=0x00100C0E             pagetable[0xc00]=0X00100C0E

R3=R3+0X100000
R3=0x00200C0E             pagetable[0xc00]=0X00200C0E
pagetable[0xc00] 开始处的内存如下图







到这里为止。我们映射了内核代码部分，也映射了turn_mmu_on部分
注意到页表地址0x7000里面是0x00000c0e 前面的0x4000里面也是0x00000c0e。那么就表示，这两个虚拟地址都映射到了同一个物理地址。
因此我们访问0xc0008000 和访问0x8000 访问的是同一块物理地址。


接下来就是映射参数地址了。r2 atag或者DTB

	/*
	 * Then map boot params address in r2 if specified.
	 * We map 2 sections in case the ATAGs/DTB crosses a section boundary.
	 */
	mov	r0, r2, lsr #SECTION_SHIFT
	movs	r0, r0, lsl #SECTION_SHIFT
	subne	r3, r0, r8
	addne	r3, r3, #PAGE_OFFSET
	addne	r3, r4, r3, lsr #(SECTION_SHIFT - PMD_ORDER)
	orrne	r6, r7, r0
	strne	r6, [r3], #1 << PMD_ORDER
	addne	r6, r6, #1 << SECTION_SHIFT
	strne	r6, [r3]


首先得到物理地址r2的高12bit。其实就是r0=r2&0xfff00000

如果r0是0，后面就不再映射了，这里我的r0是0，所以后续的映射都没有执行。
因为我的r2是0x100，恰好和内核起始地址0x8000在同一个段内，所以在映射内核的时候就顺带映射了r2。
(疑问？如我我r2=0x100 内核的起始地址在0x100800，不在同一个段内那不是就没有映射了吗？)。
这个疑问暂留。




接下来一般就是return 了。


但是为了我们能够在start_kernel之前实现串口打印。通常可以通过配置CONFIG_DEBUG_LL实现

make menuconfig ---> Kernel hacking ---> 选中：Kernel debugging。
当选中Kernel debugging后，才能看见Kernel low-level debugging functions. 选中即可


所以在return之前可以映射一下串口地址。
	/*
	 * Map in IO space for serial debugging.
	 * This allows debug messages to be output
	 * via a serial console before paging_init.
	 */
	addruart r7, r3, r0
	mov	r3, r3, lsr #SECTION_SHIFT
	mov	r3, r3, lsl #PMD_ORDER

	add	r0, r4, r3
	mov	r3, r7, lsr #SECTION_SHIFT
	ldr	r7, [r10, #PROCINFO_IO_MMUFLAGS] @ io_mmuflags
	orr	r3, r7, r3, lsl #SECTION_SHIFT
	orr	r3, r3, #PMD_SECT_XN
	str	r3, [r0], #4


对于我的树莓派addruart的定义是
.macro	addruart, rp, rv, tmp
ldr	\rp, =UART0_BASE
ldr	\rv, =IO_ADDRESS(UART0_BASE)
.endm
其中addruart实现的宏就是 r7存放UART需要映射的物理地址，R3存放映射后的虚拟地址，r0是一个临时变量，可供自由使用
并且在arm\mach-bcm2708\include\mach\platform.h里面找到了相关的定义
/* macros to get at IO space when running virtually */
#define IO_ADDRESS(x)	(((x) & 0x0fffffff) + (((x) >> 4) & 0x0f000000) + 0xf0000000)
#define BCM2708_PERI_BASE        0x20000000
#define UART0_BASE               (BCM2708_PERI_BASE + 0x201000)	/* Uart 0 */
BCM2708外设的基地址是 0X20000000, UART0口的基地址是 0X201000
所以只要映射 物理地址r7=0X20201000 到虚拟地址r3=IO_ADDRESS(0x20201000)=(0xF2201000)
IO的映射公式 是先取物理地址paddr的低28bit得到v1 ,取得最高位加到v1的[27:24] bit上，最后加上0xf0000000(映射到其他合适的虚拟地址应该也可以？？？)
首先r3=r3>>(20-2) 得到描述页表项相对于页表基地址的偏移。
r4是页表基地址 r0=r4+r3, 得到r0就是对应的描述页表项的物理地址。
接下来构造页表描述项
r3=r7>>20
再把物理地址r7右移20位放到R3中;
r7=io_mmu_flags
取出io_mmu_flags到r7中
r3=r3<<20 | r7
再或上另外一个标记PMD_SECT_XN
得到最终的页表项描述符 r3
然后把r3存储到r0地址中.（再把r0自增4 r0=r0+4，这个r0没有必要再+4了。没什么作用）
这样访问F2XXXXX的时候就会访问IO地址0X2XXXXXX了。


目录

前言
Intel四级页表
实操寻址
获取cr3
获取PGD
获取PUD
获取PMD
获取PTE
获取内容

最后
前言
Linux四级页表的作用主要就是地址映射, 将逻辑地址映射到物理地址. 很多时候, 有些地方想不明白就可以查看实际物理地址进行分析.
Intel 四级页表
其实很多设计的根源或者说原因都来自于CPU的设计, OS很多时候都是辅助CPU. Linux的四级页表就是依据CPU的四级页表来设计的. 这里主要说的就是Intel x64页面大小为4KB的情况, 如图所示:

当然, 你可以用指令确认下:
getconf PAGE_SIZE

实操寻址
首先这里先贴出几个工具, fileview, dram, registers. 这些都是可以帮助快速获取地址的, 上一篇文章说的kgdb工具也是可以的, 就是麻烦一点, 你懂的. 具体内容就不贴了, 这里仅展示用户态的代码:
#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>
#include <stdlib.h>
#include <sys/stat.h>
#include <sys/types.h>

#define BUFSIZE 4096

int main()
{
    int            fd, ret;
    char            buf[BUFSIZE];
    unsigned long int    a = 0x1234567890abcdef;
    printf( "a=0x%016lX addr: %p \n", a, &a );

    if ( (fd = open( "/proc/registers", O_RDONLY ) ) < 0 )
    {
        fprintf( stderr, "Open /proc/registers file failed! \n" );
        exit( EXIT_FAILURE );
    }

    lseek( fd, 0L, SEEK_SET );

    if ( (ret = read( fd, buf, sizeof buf - 1 ) ) < 0 )
    {
        perror( "/proc/registers" );
        exit( EXIT_FAILURE );
    }

    buf[ret] = 0;
    close( fd );
    puts( buf );

    while ( 1 );
    return(0);
}
使用make指令编译工具, 插入dram.ko和registers.ko驱动模块. 编译运行用户态程序, 如图所示:

获取cr3
这之中最关键的是cr3地址以及局部变量地址, 这里看到, 变量地址是0x7ffdcbffaba8, 变量值是0x1234567890ABCDEF. cr3寄存器中地址是0x40c78000. 当然了, 按照CPU的图示, cr3肯定是指向PML4E. 在Linux当中, 第一级页表称为PGD, 当然是有历史原因的, 可以自行google. 所以Linux的四级页表分别是PGD -> PUD -> PMD -> PTE.

获取PGD
想要获取PGD中的内容需要通过计算. 这里先来处理一下局部变量地址. 首先写成二进制.
0x7ffdcbffaba8
0111 1111 1111 1101 1100 1011 1111 1111 1010 1011 1010 1000
然后按照Intel的设计, 重新整合.
011111111 111110111 001011111 111111010 101110101000
重新写成16进制:
ff 1f7 5f 1fa ba8
这就是只要用的offset. 因为每个单元是64-bits因此需要在序号基础上乘以8获得地址. 所以PGD地址为:
0x40c78000(cr3) + ff * 8 = 0x40c787f8
然后使用启动之前编译的小工具:
./fileview /dev/dram
输入之前计算出来的地址0x40c787f8, 就可以得到之中的内容, 也就是PUD, 从CPU图来说就是PDPTE:

获取PUD
这里获取到的是67 50 75 76 00 00 00 80, 但是注意, Intel是和显示顺序反过来的. 也就是76755067, 然后后面的12-bits是页面属性. 所以, 具体地址就是:
76755000 + 1f7 * 8 = 76755fb8
同样输入地址到工具, 得到67 80 E8 2C 00 00 00 00.

获取PMD
直接计算了:
2ce88000 + 5f * 8 = 2ce882f8

得到67 00 DD 48 00 00 00 00.
获取PTE
直接计算了:
48dd0000 + 1fa * 8 = 48dd0fd0

得到67 58 59 20 00 00 00 80.
获取内容
最后就可以获取到内容了:
20595000 + ba8 = 20595ba8

最后
当然了, 这次是在用户态下进行从线性地址到物理地址转换的, 如果是内核态有些地方会发生变化. 暂时写到这里, 内核态等后续的更新了. 喜欢记得点赞, 有意见或者建议评论区见~
