  • 在使用LaTex撰写论文的时候,图片格式大多会使用PDF或者EPS格式的,EPS格式的个人使用的比较少,所以在这里主要...如下面的这些连接:阿昆:Matlab论文插图消除白边的5种方法​zhuanlan.zhihu.comWeiyanZhou:matlab...


    在使用LaTex撰写论文的时候,图片格式大多会使用PDF或者EPS格式的,EPS格式的个人使用的比较少,所以在这里主要是介绍PDF格式。一般在使用MATLAB作图的时候经常会碰到做出的图有白边的情况,目前已经有很多人对于如何消除白边做了很多的研究工作也有了很多方法。如下面的这些连接:

    阿昆:Matlab论文插图消除白边的5种方法zhuanlan.zhihu.com
    WeiyanZhou:matlab画图去除白边zhuanlan.zhihu.com

    以及最为基础的搞清楚matlab中的figure的Position和坐标的Position的关系的文章:

    阿昆:Matlab、Visio导出精美论文插图——位置与尺寸设置zhuanlan.zhihu.com

    但是上面的在消除白边的时候似乎都改变了图片的大小,对图进行了一定的伸缩。从而不能比较好的控制图片的大小[1][2]。通过上面的文章[3]可以看到,在画图的时候主要是控制figure的position和坐标的position从而来控制图片的大小。所以在画图之前应该确定自己想要输出的图片Figure是固定的还是里面的Axes是固定的。


    figure的position和Axes尺寸的关系。

    所以在作图的时候可能希望Axes尺寸是固定的,所以在进行上面的操作的时候的Axes的Position会有一定的伸缩,导致画出的图片大小可能存在不一致的情况。所以如果要控制一致的情况下,可以有下面三种方法:

    1.直接控制figure和Axes的边距来消除白边,具体的边距大小需要人去看。

    figure
    plot(peaks)
    title('Plot of Peaks Function')
    set(gcf,'Units','centimeters','Position',[1.3 1.3 9 7.2])
    set(gca,'Units','centimeters','Position',[0.7 0.6 8 6])


    由于输出的pdf可能需要裁边,所以MATLAB的帮助文档里面也提供了相应的控制输出pdf和figure相匹配的修改方法如下:

    fig = gcf;
    fig.PaperPositionMode = 'auto';
    fig_pos = fig.PaperPosition;
    fig.PaperSize = [fig_pos(3) fig_pos(4)];
    print('-painters','-dpdf','-r600','test')

    通过这样的方法,那么输出的pdf没有白边。

    2.通过matlab fileechange提供的工具箱export_fig来进行裁边和输出pdf,这个需要注意的是Interpreter使用tex的时候,如果使用LaTex语言(MATLAB提供一些可以在Interpreter为tex情况下使用的一些特殊字符,基本上包含了常用的大多数的字符),在输出的图片的时候会存在乱码。Interpreter必须要选择latex。

    3.通过LaTex自带的一个PDF裁边工具pdfcrop来对输出的PDF进行裁边,这样只需要设置Axes的大小位置,通过pdf裁边就可以实现图片的大小。

    很多时候我们希望输出的Axes大小固定,输出的figure大小也固定,并且还没有白边。目前似乎比较难控制,只能通过第一种方法来固定Axes的大小和Figure的大小来确保输出的PDF大小是一致的,但是这种方法因为是通过人来观察是否有白边,那么可能消除的白边效果没有那么好。但是一般在大多数的情况下,只需要确保figure的大小就可以[4][5][6]

    由于时间原因,写的时候比较混乱,有问题请指教。

    参考

    1. ^https://zhuanlan.zhihu.com/p/131602083
    2. ^https://zhuanlan.zhihu.com/p/57606534
    3. ^https://zhuanlan.zhihu.com/p/114980765
    4. ^https://ww2.mathworks.cn/help/matlab/creating_plots/save-figure-with-minimal-white-space.html?s_tid=srchtitle
    5. ^https://ww2.mathworks.cn/help/matlab/creating_plots/automatic-axes-resize.html?s_tid=srchtitle
    6. ^https://ww2.mathworks.cn/help/matlab/ref/matlab.graphics.axis.axes-properties.html
    展开全文
  • 关于如何用Matlab导出论文插图,其实在之前的两篇文章里已经说过很多了(Matlab自动导出高质量、无变形论文插图辅助工具;Matlab自动导出论文插图)。但有趣的是,当我介绍用print函数输出图片时,评论区说还是...


    关于如何用Matlab导出论文插图,其实在之前的两篇文章里已经说过很多了(Matlab自动导出高质量、无变形论文插图辅助工具;Matlab自动导出论文插图)。

    但有趣的是,当我介绍用print函数输出图片时,评论区说还是export_fig好;

    而当我介绍export_fig时,又道“print它不香吗” ……

    想了想,索性把常见的几种导出插图的方法在这里统一整理一下,以后就不再投入时间精力了。

    (生成插图所用脚本文件见文末)


    整体性能:


    预设:

    对象属性—文字大小、线型等均已提前设置好;

    图窗尺寸—长12cm,高9cm;

    输出格式—PNG/JPG/TIF(论文投稿提交图片常用格式);


    方法一:file->save as...

    这一方法的操作方式很简单。

    在Figure图窗中,点击‘File’->‘Save As...’,然后选择要保存的格式即可。


    保存图片的属性如下:


    可以看出,尺寸是没有问题的,但分辨率基本上就是默认的分辨率,清晰度会差一些。

    方法二:saveas函数

    使用方法:

    saveas(fig,filename)
    saveas(fig,filename,formattype)

    示例:

    saveas(gcf,test.png); % 以png格式、文件名test输出当前图窗对象

    所得图片属性如下:


    与方法一相比,分辨率有所提升。

    方法三:Export Setup

    在‘Figure’窗口中,单击‘File’->‘Export Setup…’,


    在弹出的‘Export Setup: Figure’窗口,分别调整图片尺寸


    分辨率


    保存设置后,选择‘File’->‘Save As...’,按自己所需格式保存。

    这一方法算是方法一的升级版,其所得图片属性如下:


    可以看出,图像尺寸与分辨率均为设置值。

    方法四:copy figure

    在Figure图窗中点击‘Edit’->‘Copy Figure’,


    这样图像便已复制到剪贴板上了,然后到word里粘贴即可。


    可以看出,至少尺寸是没问题的。这是因为在复制前,我把预设改了一下:

    单击‘Edit’->‘Copy Options…’,在弹出的窗口中选择‘Match figure screen size’,


    由于已经提前设置好了图窗尺寸,且图窗尺寸等于屏幕显示尺寸(见:Matlab、Visio导出精美论文插图——位置与尺寸设置),所以尺寸是对的。

    输出图像的属性与方法一完全一致。

    值得一提的是,这里格式选的是‘Bitmap’,若选择‘Preserve information (metafile if possible)’,则输出的是矢量图,可以复制到Adobe Illustrator继续进行编辑:


    方法五:print

    使用方法:

    print(gcf, 'test.png','-r300','-dpng');

    所得图像与方法三所得可以说完全一致,但这一方法可以用于批量导出多张图片。

    详细代码及用法见文末链接。

    方法六:export_fig

    export_fig是由Yair Altman提供的一款用于将图形从Matlab导出为标准图像和文档格式的工具箱,可以完美解决锯齿、变形问题。

    具体获取与安装方式见:

    Matlab自动导出高质量无变形论文插图mp.weixin.qq.com

    使用方法:

    export_fig test.pngr300

    所得图像属性:


    由于默认消除了白边,所以图像的宽度和高度均有所减小,但绘图区域整体的大小其实并没有改变,所以并不影响使用。

    假如不想消除白边,则命令需改为:

    export_fig test.pngr300nocrop

    方法七:exportgraphics

    这一方法是在新版的MATLAB2020a中新增的函数。

    使用方法:

    exportgraphics(obj,filename)
    exportgraphics(obj,filename,Name,Value)

    具体使用方法见:

    心同流水:使用MATLAB科研绘图zhuanlan.zhihu.com

    --------------------------------------

    最后,把前六种方法所得图像的legend单独截出来,与原图进行对比:


    可以看出:

    • 方法一和方法四的虚线与原图是完全一致的,可惜无法调节分辨率;
    • 方法二、三、五的效果是一致,与原图稍有出入;
    • 而用export_fig输出的图像(方法六)算是自成一派吧,多少还是有些不一样的,但也可以接受。

    -----------------------

    作图所用代码获取方式:

    figure_exportmp.weixin.qq.com

    以上。

    展开全文
  • MATLAB论文绘图模板与尺寸设置MATLAB图形绘制尺寸设置MATLAB常用指令参考文献新的改变功能快捷键合理的创建标题,有助于目录的生成如何改变文本的样式插入链接与图片如何插入一段漂亮的代码片生成一个适合你的列表...

    MATLAB图形绘制尺寸设置

    首先我们需要清楚MATLAB对图形尺寸的几个定义:
    screen:默认为电脑显示屏幕;
    figure:matlab软件用于直观性图形输出的窗口个体;
    axes:在当前图窗中创建默认的笛卡尔坐标区,并将其设置为当前坐标区。
    Matlab是面向对象的。最高等级的对象是screen,它定义了figure可以用的最大szie。screen下面是figure。figue就是你画图的时候跳出来的那个新的对话窗口。如果figure变化,screen是不会跟着变化的。但screen变化的话,figure就要跟着变化了。
    同样,figure下面是axes。axes是那个窗口figure里面你要画的东西。axes的大小和位置取决于figure,如果放大缩小figure的大小,里面的图像也会跟着变化的。
    Screen,Figure, Axes示意

    figure和axes中属性Position的定义与使用

    figure中的OuterPosition和InnerPosition:

    1. OuterPosition是指外部边界的位置和大小;
    2. InnerPosition是指可绘制区域的位置和大小,默认等于Position;

    axes中的OuterPosition和InnerPosition:

    1. OuterPosition是指包含标签和边距的尺寸;
    2. InnerPosition是指不包含标签和边距的尺寸,默认等于Position。

    根据实际操作,我们发现导出的实际图形尺寸为InnerPosition尺寸,一般与Position值相等。
    在这里插入图片描述

    figure及axes属性修改的三种方式

    这里以figure对象的Position属性为例展示了三种修改方式:

    figure('Name', 'Test', 'Color',[1,1,1], 'Units', 'centimeters','Position',[5,5,16,13])
    # 其中属性Position用于控制左下角点和figure尺寸,注意默认单位为pixel,这里更改为cetimeters

    # 同样可以通过访问具体属性的方式进行修改
    f1 =figure
    f1.Units = 'centimeters';
    f1.Position = [5,5,16,13];

    # 也可以采用函数set进行figure属性的修改
    f1 = figure
    set(f1,'Units','centimeters','Position',[5,5,16,13])
    #若使用set(gcf,...)是指对当前figure属性的修改,gca则是对当前axes属性的修改。


    可见,上述三种修改方式最重要的是对对象f1的访问,因此在创建figure或axes以及其他类似对象时,最好给对象figure赋予一个实际的f1,这样便于后续对属性的修改。

    图形导出理想尺寸的最方便的方法

    1. 首先按照要求将线形、线宽、Legend、Title、X/YLabel,字体、字号等设置好,可在交互式窗口设置,也可采用编程方法设置;
    2. 在图窗中点击文件→导出设置→设置宽度和高度并放大坐标去至充满图窗(至此,图形尺寸设置完毕);
    3. 点击字体,设置为TimesNewRoman,若在步骤1中均已设置好,此处可不用设置,一般设置字号为10pt,
    4. 应用于图窗观察效果,可选择导出为.svg格式矢量图或者直接在图窗编辑按钮下选择复制图窗,然后粘贴至word中即可。

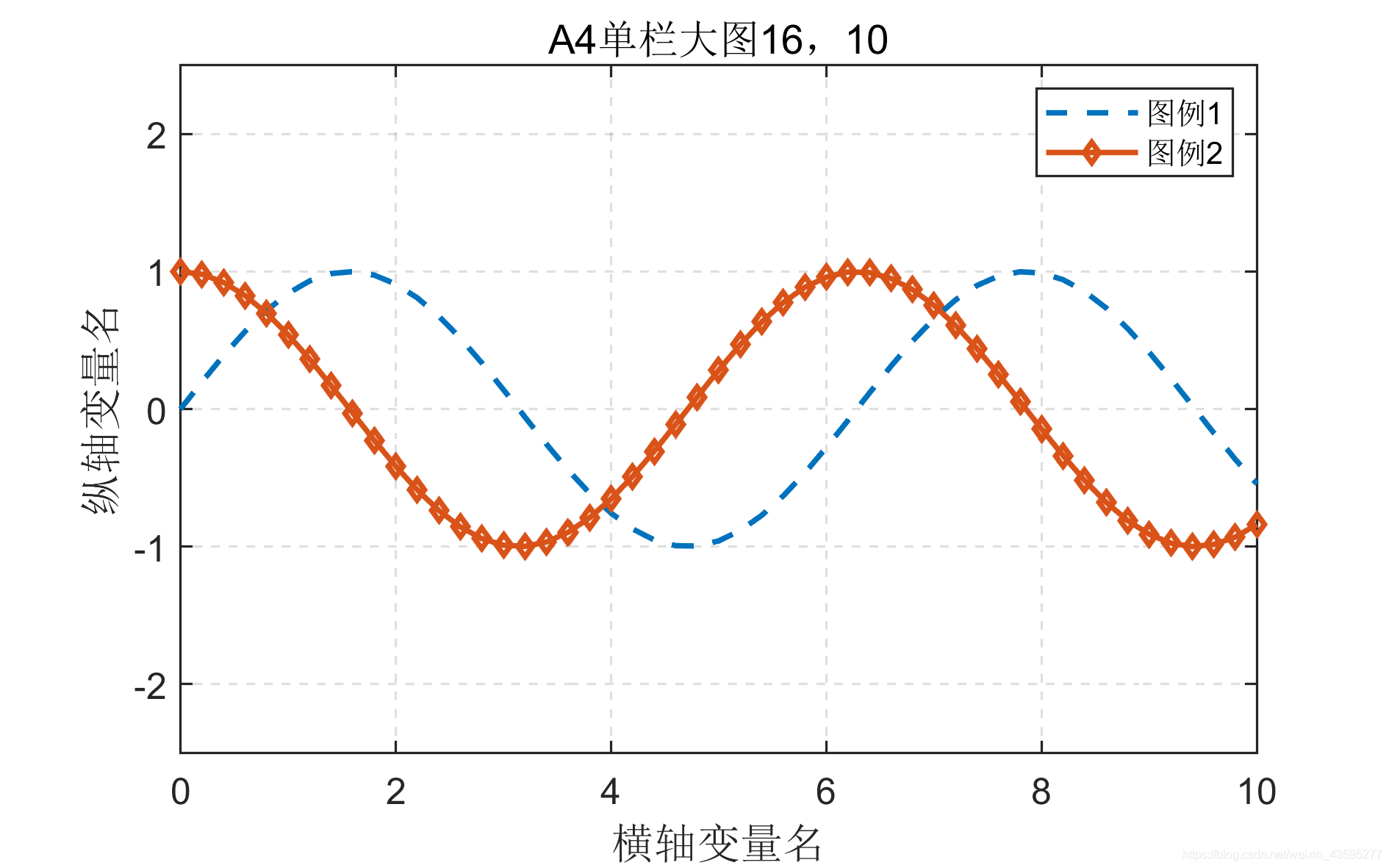

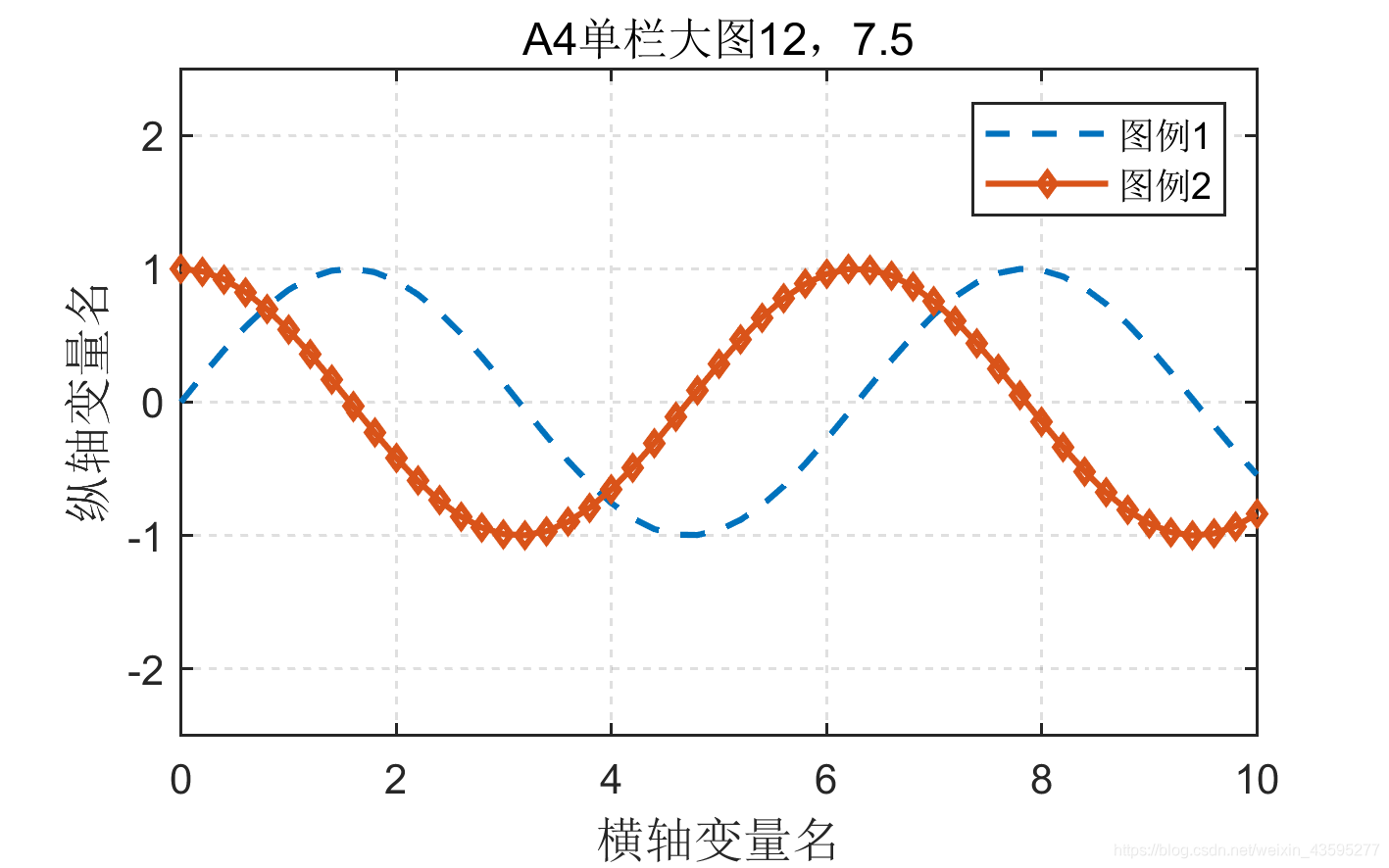

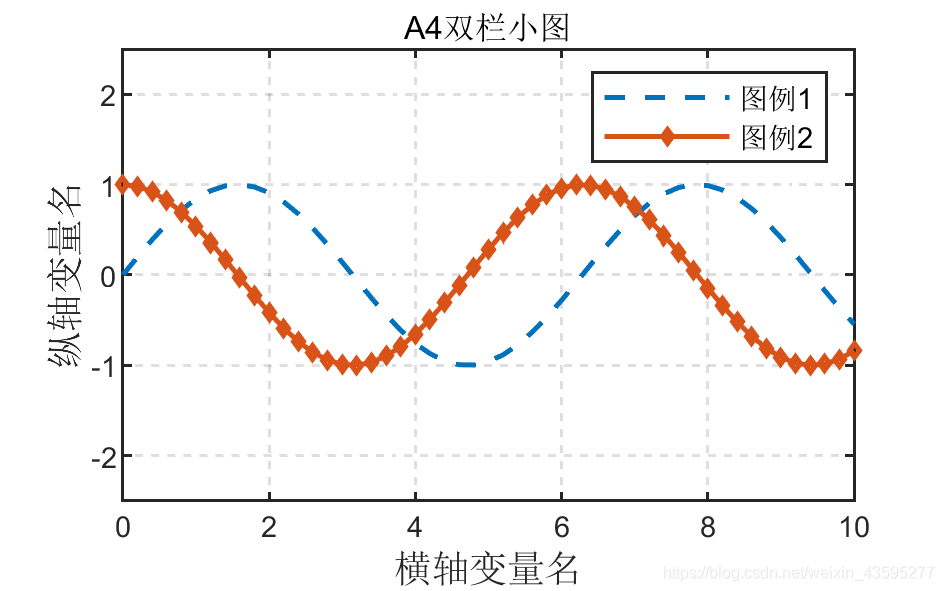

    MATLAB绘图模板,以3子图12cm宽的函数输出为例

    参考文献

    1. matlab中figure画图大小设置
    2. matlab设置plot图像尺寸大小、坐标轴等
    3. MATLAB画图之自定义图片大小
    4. 【Matlab】关于axes和figure对象的关系
    5. matlab的图像操作——输出图像尺寸大小、坐标轴等各项设置
    展开全文
  • 点击上方“CVer”,选择加"星标"或“置顶”重磅干货,第一时间送达本文作者:阿昆https://zhuanlan.zhihu.com/p/131602083...白边的存在会影响图片显示效果,有时也会给论文的排版造成一定麻烦。要想消除白边,简单...

    点击上方“CVer”,选择加"星标"或“置顶”


    本文作者:阿昆

    https://zhuanlan.zhihu.com/p/131602083

    本文已由原作者授权,不得擅自二次转载

    Matlab所制作的插图,如不进行一定的修正,其四周往往存在一定范围的白边,换句话说就是绘图区域未能填充整个画布。

    白边的存在会影响图片显示效果,有时也会给论文的排版造成一定麻烦。

    要想消除白边,简单的方法,在导出插图后,用其它软件的‘裁剪’功能,手动裁掉白边。

    但这种办法,处理一两张图片还好,如果多了,那简直是灾难。

    所以要想办法在源头解决问题,避免过多的机械劳动。

    ---------------

    方法1

    LooseInset是Matlab坐标轴的一个隐藏属性,其默认值是[0.13, 0.11, 0.095, 0.075],从而为刻度标记留出一定的空间。

    Apparently, LooseInset, which is automatically set to a factory value of [0.13, 0.11, 0.095, 0.075], is used by Matlab axes to reserve a small empty margin around the axes, presumably to enable space for tick marks.

    若将其清零,则可以消除白边。

    set(gca, 'LooseInset', [0,0,0,0]);

    效果如图:


    方法2

    另一种方法是结合TightInset属性与LooseInset属性。

    在Matlab中,坐标轴的Positon(蓝色),OuterPosition(红色)与TightInset(品红)范围如图所示。

    When determining the size of the axes, it seems that Matlab takes into account larger of the documented TightInset and the undocumented LooseInset. So, perhaps a better generic solution would be the one suggested by another blog reader:
    set(gca,'LooseInset',get(gca,'TightInset'))

    效果与1基本一致:


    方法3

    参考matlab画图,如何消除图形中多余的空白区域,通过改变坐标区的‘Position’信息以消除白边。

    set(gca, 'Position', get(gca, 'OuterPosition') - ...
    get(gca, 'TightInset') * [-1 0 1 0; 0 -1 0 1; 0 0 1 0; 0 0 0 1]);

    方法4

    在File>export setup中,选择‘Expand axes to fill figure’。

    效果与上述三种方法效果类似。


    方法5

    有时候,会遇到坐标轴刻度间距一致(axis equal),且数据纵横坐标范围相差较大的情况。

    比如这样:

    左图没加‘axis equal’,右图加了‘axis equal’

    或是这样:

    左图没加‘axis equal’,右图加了‘axis equal’

    其中,右图坐标区的空白都可以用axis tight消除:


    这时,若使用前述方法,往往只能在一个方向去掉白边。


    主要原因在于窗口的尺寸是不变的,坐标区的纵横比又是锁定的。

    一种方法是,计算坐标区长度与宽度的比例,通过改变figure窗口尺寸以使坐标区填充画布:

    pos=get(gcf,'Position'); % 获取窗口尺寸信息
    pos(3)=pos(4)/3; % 改变窗口宽度(倍数根据长宽比自己确定)
    set(gcf,'Position',pos) % 更新窗口尺寸

    该方法对其它情况其实同样有效,只是窗口、坐标区尺寸的设置会麻烦些。

    关于尺寸设置的相关内容见:

    https://zhuanlan.zhihu.com/p/114980765

    重磅!CVer-论文写作与投稿 交流群已成立

    扫码添加CVer助手,可申请加入CVer-论文写作与投稿 微信交流群,目前已满1250+人,旨在交流顶会(CVPR/ICCV/ECCV/ICML/ICLR/AAAI等)、顶刊(IJCV/TPAMI/TIP等)、SCI、EI等写作与投稿事宜。

    同时也可申请加入CVer大群和细分方向技术群,细分方向已涵盖:目标检测、图像分割、目标跟踪、人脸检测&识别、OCR、姿态估计、超分辨率、SLAM、医疗影像、Re-ID、GAN、NAS、深度估计、自动驾驶、强化学习、车道线检测、模型剪枝&压缩、去噪、去雾、去雨、风格迁移、遥感图像、行为识别、视频理解、图像融合、图像检索、论文投稿&交流、PyTorch和TensorFlow等群。

    一定要备注:研究方向+地点+学校/公司+昵称(如论文写作+上海+上交+卡卡),根据格式备注,可更快被通过且邀请进群


    ▲长按加微信群


    ▲长按关注CVer公众号

    麻烦给我一个在看!

    展开全文
