  • BOOST 升压电路的电感、电容计算pdf,BOOST 升压电路的电感、电容计算
  • BOOST升压电路的电感、电容计算.docdoc,BOOST升压电路的电感、电容计算.doc
  • 自举电路也叫升压电路,是利用自举升压二极管,自举升压电容等电子元件,使电容放电电压和电源电压叠加,从而使电压升高.有的电路升高的电压能达到数倍电源电压。
  • 1, 晶体二极管与电容七倍升压电路图如何分析当Ui为负半周期时,D2导通,C2充电,C2的最大值=2C1。当Ui又为正半周期时,D1,D2 截至,D3 导通,此时 C1,C2和输入电压叠加在一起 为 C3充电 。由于此时,C1 和输入电压...

    1, 晶体二极管与电容七倍升压电路图如何分析

    当Ui为负半周期时,D2导通,C2充电,C2的最大值=2C1。当Ui又为正半周期时,D1,D2 截至,D3 导通,此时 C1,C2和输入电压叠加在一起 为 C3充电 。由于此时,C1 和输入电压极性相反,导致相互抵消,所以C3充电后的压等于C2的电压。 以此类推,所以C2~C7的电压都是 2根号2的Ui。 从C1和C3处接出是3倍C1; C1和C7处输出就是7倍压了。希望能帮到你!

    3, 请问????二极管升压原理!!

    在一些需用高电压、小电流的地方,常常使用倍压整流电路。倍压整流,可以把较低的交流电压,用耐压较低的整流二极管和电容器,“整”出一个较高的直流电压。倍压整流电路一般按输出电压是输入电压的多少倍,分为二倍压、三倍压与多倍压整流电路。图5一14是二倍压整流电路。电路由变压器B、两个整流 二极管D1、D2及两个电容器C1、C2组成。其工作原理如下:e2正半周(上正下负)时,二极管D1导通,D2截止,电流经过D1对C1充电,将电容Cl上的电压充到接近e2的峰值,并基本保持不变。e2为负半周(上负下正)时,二极管D2导通,Dl截止。此时,Cl上的电压Uc1=与电源电压e2串联相加,电流经D2对电容C2充电,充电电压Uc2=e2峰值+1.2E2≈。如此反复充电,C2上的电压就基本上是了。它的值是变压器电级电压的二倍,所以叫做二倍压整流电路。在实际电路中,负载上的电压Usc=2X1.2E2 。整流二极管D1和D2所承受的最高反向电压均为。电容器上的直流电压Uc1=,Uc2=。可以据此设计电路和选择元件。在二倍压整流电路的基础上,再加一个整流二极管D3和-个滤波电容器C3,就可以组成三倍压整流电路,如图5-15所示。三倍压整流电路的工作原理是:在e2的第一个半周和第二个半周与二倍压整流电路相同,即C1上的电压被充电到接,C2上的电压被充电到接近。当第三个半周时,D1、D3导通,D2截止,电流除经D1给C1充电外,又经D3给C3充电, C3上的充电电压Uc3=e2峰值+Uc2一Uc1≈这样,在RFZ,,上就可以输出直流电压Usc=Uc1i+Uc3≈+=3√2 E。,实现三倍压整流。在实际电路中,负载上的电压Ufz≈3x1.2E2整流二极管D3所承妥的最高反向电压也是电容器上的直流电压为。照这样办法,增加多个二极管和相同数量的电容器,既可以组成多倍压整流电路,见图5一16。当n为奇数时,输出电压从上端取出:当n为偶数时,输出电压从下端取出。必须说明,倍压整流电路只能在负载较轻(即Rfz较大。输出电流较小)的情况下工作,否则输出电压会降低。倍压越高的整疏电路,这种因负载电流增大影响输出电压下降的情况越明显。用于倍压整流电路的二极管,其最高反向电压应大于。可用高压硅整流堆,其系列型号为2DL。如2DL2/0.2,表示最高反向电压为2千伏,整流电流平均值为200毫安。倍压整流电路使用的电容器容量比较小,不用电解电容器。电容器的耐压值要大于1.5x,在使用上才安全可靠。

    名词解释

    整流

    整流(英文名:Rectification)是一种物理现象,指的是在相同的驱动力推动下正向和逆向的电流幅值大小不同。

    电压

    电压(voltage),也称作电势差或电位差,是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。 其大小等于单位正电荷因受电场力作用从A点移动到B点所做的功,电压的方向规定为从高电位指向低电位的方向。电压的国际单位制为伏特(V,简称伏),常用的单位还有毫伏(mV)、微伏(μV)、千伏(kV)等。此概念与水位高低所造成的“水压”相似。需要指出的是,“电压”一词一般只用于电路当中,“电势差”和“电位差”则普遍应用于一切电现象当中。

    电路

    电路:由金属导线和电气以及电子部件组成的导电回路,称其为电路。最简单的电路由电源负载和导线、开关等元件组成按一定方式联接起来,为电荷流通提供了路径的总体。

    展开全文
  • 电路未通电时,各处电平都是0V。 当通电时,右上角+5V_ALWP通过D32的1引脚对C710、C722、C715、C719进行充电,此时电容上两端的电位如上图所示。此时+15V_ALWP输出端口的实际电平为5V。 当U64的Y引脚开始...



    当电路未通电时,各处电平都是0V。

    当通电时,右上角+5V_ALWP通过D32的1引脚对C710、C722、C715、C719进行充电,此时电容上两端的电位如上图所示。此时+15V_ALWP输出端口的实际电平为5V。

    当U64的Y引脚开始输出幅值为5V的方波,当Y第一次处于5V电位时:

    1.由于电容两端的电压不能突变,此时C715两端的电压为左边5V,右边为10V,然后电流经过D35的2引脚对C719电容充电,充完电后C719的电压升到了10V。

    2.同时,Y输出的5V也对C710进行充电,C710两端的电压为左边5V,右边为10V,然后电流经过D32的2引脚对C722进行充电,充完电后C722的电压升到了10V。

    此时+15V_ALWP输出端口的实际电平为10V。

    当U64的Y引脚开始输出幅值为5V的方波,当Y第一次处于0V电位时:

    1.由于电容两端的电位不能突变,此时C715两端的电压为左边0V,右边5V。当C715电压为5V后,由于C722电压10V大于C715的5V,C722会对C715充电。充电后C715=C722=7.5V。此时C715的电压依然比C719的电压低。但是由于D32二极管反向截止,所以C719不会对C715充电。C719的电压保持在10V。

    2.同时,C710的电压为左边0V,右边5V,C722的左端电压为7.5V,由于D32的2引脚的反向截止,C722依然不会对C710充电,C722保持在7.5V。

    当Y第二次处于5V时,C722通过C710、D32的2引脚又被充电为10V。当Y又处于低电平时,C722(10V)对C715(7.5V)充电。C715的电压变为8.75V。经过数次过程后,C715两端的电压差上升为了10V,当Y再次为5V时,C715的右端的电位变为了15V。当然,在整个过程中,C715都在通过D35的2引脚向C719充电。

    最终+15V_ALWP输出端口的电平变为了15V。

    展开全文
  • 电容型电荷泵倍压电路和电感型DCDC升压电路的原理与应用pdf,目前,在手机应用电路吧,通常需要通过升压电路来驱动闪光灯模组的LED或者是显示屏背光的LED,并且。通常可以根据不同情况下的需求,调节LED的明暗程度。...
  • 简述升压电路原理

    2020-10-17 21:11:29
    自举电路也叫升压电路,利用自举升压二极管,自举升压电容等电子元件,自举电路包括:输出晶体管、设置在输出晶体管的栅极和源极之间的自举电容器、电源以及执行从电源到晶体管的栅极的供电接通/ 断开控制的电路。...
  • 升压电路充放电原理

    2021-03-08 00:11:41
    关注+星标公众号,不错过精彩内容编排|strongerHuang微信公众号 |嵌入式专栏自举电路也叫升压电路,利用自举升压二极管、自举升压电容等电子元件,使电容放电电压和电源电压叠加...

    关注+星标公众,不错过精彩内容

    编排 | strongerHuang

    微信公众号 | 嵌入式专栏

    自举电路也叫升压电路,利用自举升压二极管、自举升压电容等电子元件,使电容放电电压和电源电压叠加,从而使电压升高,有的电路升高的电压能达到数倍电源电压。

    嵌入式专栏

    1

    升压电路原理

    举个简单的例子:有一个12V的电路,电路中有一个场效应管需要15V的驱动电压,这个电压怎么弄出来?就是用自举。

    通常用一个电容和一个二极管,电容存储电压,二极管防止电流倒灌,频率较高的时候,自举电路的电压就是电路输入的电压加上电容上的电压,起到升压的作用。

    升压电路只是在实践中定的名称,在理论上没有这个概念,升压电路主要是在甲乙类单电源互补对称电路中使用较为普遍。

    甲乙类单电源互补对称电路在理论上可以使输出电压Vo达到Vcc的一半,但在实际的测试中,输出电压远达不到Vcc的一半。

    其中重要的原因就需要一个高于Vcc的电压,所以采用升压电路来升压。

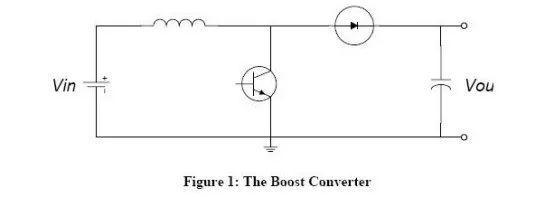

    开关直流升压电路即所谓的boost或step-up电路,是一种开关直流升压电路,它可以是输出电压比输入电压高,基本电路图见图1:



    假定那个开关(三极管或者mos管)已经断开了很长时间,所有的元件都处于理想状态,电容电压等于输入电压。

    下面要分充电和放电两个部分来说明这个电路。

    嵌入式专栏

    2

    充电过程

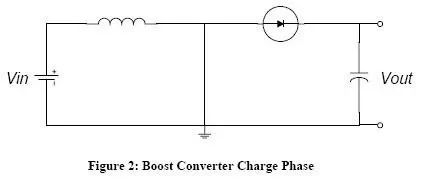

    在充电过程中,开关闭合(三极管导通),等效电路如图二,开关(三极管)处用导线代替,这时,输入电压流过电感,二极管防止电容对地放电。

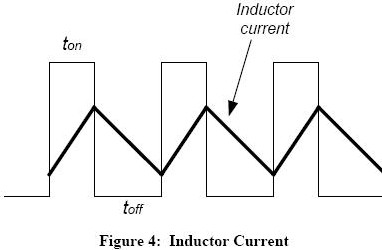

    由于输入是直流电,所以电感上的电流以一定的比率线性增加,这个比率跟电感大小有关,随着电感电流增加,电感里储存了一些能量。



    嵌入式专栏

    3

    放电过程

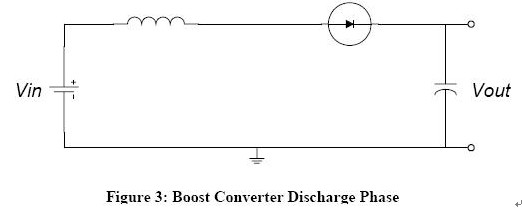

    如图,这是当开关断开(三极管截止)时的等效电路,当开关断开(三极管截止)时,由于电感的电流保持特性,流经电感的电流不会马上变为0,而是缓慢的由充电完毕时的值变为0。

    而原来的电路已断开,于是电感只能通过新电路放电,即电感开始给电容充电, 电容两端电压升高,此时电压已经高于输入电压了,升压完毕。



    说起来升压过程就是一个电感的能量传递过程,充电时,电感吸收能量,放电时电感放出能量。

    如果电容量足够大,那么在输出端就可以在放电过程中保持一个持续的电流,如果这个通断的过程不断重复,就可以在电容两端得到高于输入电压的电压。


    嵌入式专栏

    4

    自举电路的作用

    自举电路的作用是提高电压,就是利用反馈电阻上的电压升高来抬高所需电路的电压,而不是用偏置电阻,直接从电源降压。

    所需的电压,在电路中如果相位相同,称为正反馈电路,起加大输出作用,例如功率放大电路就是一个自举电路。

    自举电路在电器设备用途很广,例如音响、电视、机场扫描设备等等,在220V变频调速器、工业级开关电源、 400w微机开关电源、复印机电源上也都有它的身影。

    免责声明:本文素材来源网络,版权归原作者所有。如涉及作品版权问题,请与我联系删除。

    ------------ END ------------

    推荐阅读:

    精选汇总 | 专栏 | 目录 | 搜索

    精选汇总 | 嵌入式C语言

    精选汇总 | STM32、单片机

    迎关注我的公众号回复“加群”按规则加入技术交流群,回复“1024”查看更多内容。

    欢迎关注我的视频号:

    点击“阅读原文”查看更多分享,欢迎点分享、收藏、点赞、在看。

    展开全文
  • 升压电路解释

    2020-03-30 12:17:45
    链接: link. 原理:电容两端电压不能突变,二极管反向截至。 原理分析:5V的PWM会把5V电压耦合到电容另一端进行叠加。c722的10V等于供压5V+c710电容耦合的5V. ...明白原理后可以选择控制器进行自己升压电路设计。 ...

    链接: http://www.elecfans.com/yuanqijian/erjiguang/20190531949400.html.
    原理:电容两端电压不能突变,二极管反向截至。

    在这里插入图片描述原理分析:5V的PWM会把5V电压耦合到电容另一端进行叠加。c722的10V等于供压5V+c710电容耦合的5V.
    输出电压15V等于c722的10V+c715电容耦合的5V。
    明白原理后可以选择控制器进行自己升压电路设计。

    展开全文
  • 自制万用表升压电路

    2020-07-12 14:26:20
    原理简述:电路见图1所示。当电源开关K闭合时,BG1因R1与电源负极相连,给BG1的e、b极提供正偏电流而导通,导通后的电流经R2、L1加到BG2的b极,BG2也导通,同时与BG2的c极相连的L2感应给L1,使BG2产生间歇振荡,振荡...
  • 开关升压电路原理

    千次阅读 2018-06-01 14:57:07
    开关升压电路原理 假定那个开关(三极管或者mos管)已经断开了很长时间,所有的元件都处于理想状态,电容电压等于输入电压。下面要分充电和放电两个部分来说明这个电路。 充电过程 在充电过程中,开关闭合...
  • BOOST升压电路原理

    2020-08-12 05:15:56
    电容阻碍电压变化,通高频、阻低频,通交流、阻直流; 电感阻碍电流变化,通低频、阻高频,通直流、阻交流。
  • 基于PIC单片机的升压电路的研究,许闫,蔡志远,在设计电容充电电路时,需要将DC110V升压为DC400V。考虑实际使用时供电电压可能会出现波动,要求在输入电压为77V-138V时,输出可基本稳�
  • 在设计电路选型电容时,需要为电容的耐压值考虑足够的余量,电容的耐压值一定要大于电路中最大电压的至少30%以上。如5V电路中的电容耐压值至少是10V的。所以,如果电容炸了,首先要查看所选的电容耐压值是不是足够。...
  • 电容性和电感性DC-DC升压电路原理与应用
  • boost升压电路工作原理

    千次阅读 2014-12-03 20:04:06
    boost升压电路是一种开关直流升压电路,它可以是输出电压比输入电压高。 基本电路图见图一: 假定那个开关(三极管或者mos管)已经断开了很长时间,所有的元件都处于理想状态,电容电压等于输入电压。 下面要分...
  • 升压电路小信号模型

    2017-12-06 16:39:12
    主要介绍了Boost电路小信号模型建模的基本过程,确定小信号模型必要的前提,对电感电流和电感电压的关系与电容电流和电容电压的关系用平均变量、分离扰动与线性化的思路进行分析,根据变换器的解析模型建立等效电路...
  • 开关式调整器升压泵采用电感器来贮存能量,而电容式电荷泵采用电容器来贮存能量。电容式电荷泵通过开关阵列和振荡器、逻辑电路、比较控制器实现电压提升,采用电容器来贮存能量。因工作在较高频率,可使用小型陶瓷...
  • RH5RH/5RI系列(日本理光公司产品)就是一种升压专用固定输出开关稳压器IC,其外部只须电感、二极管和电容3个元件就可以获得固定的升压输出。该电路最为优良的特性是,功耗很低(4~15uA),而且即使在0.9V的低输人...
  • MP1541升压电路

    千次阅读 2018-09-26 15:49:18
    MP1541 是一个 5-脚 TSOT23 电流模式升压转换器,主要用于小型、低功率应用。MP1541 可在低至 2.5V 的输入电压下工作,在 5V 输入电源、高达 300mA 的情况下可产生 12V 电压。 特性:  1.内置功率 MOSFET;  ...
  • 自举(升压电路

    2018-08-22 15:57:00
    the boost converter,或者叫step-up converter,是一种开关直流升压电路,它可以是输出电压比输入电压高。基本电路图见图1.假定那个开关(三极管或者mos管)已经断开了很长时间,所有的元件都处于理想状态,电容电压...
  • 电子设计教程9:Boost升压电路(MC34063)

    千次阅读 多人点赞 2020-02-07 11:31:20
    在电子设计中,Boost是一种升压电路。   一节电池是1.5V,两节电池串联起来,就有3V。Boost升压变换器的原理,就是把储能元件电感,作为“间歇性电源”,与输入电源串联起来,实现升压。 Boost升压变换器   ...
  • MOS搭配自举升压电路

    2017-03-08 18:55:54
    1.为什么需要自举升压电路?  VGS上管的电压不足以使mos完全导通   2.升压的原理:  电容相当于并联在MOS上管的G,S极。  假设VCC=12V,当MOS的桥臂导通时,S极的电位会上升,但是并联在GS间的自举电容始终让Vg比...
  • DC-DC升压电路 boost

    2013-11-14 22:33:52
    介绍DC-DC升压原理,以及占空比的计算,电感,电容的取值分析等
  • 根据升压电路相关知识,要对输入的电压进行放大有很多的办法,最常见的就是利用电感和电容来进行升压。 为啥我要在电感和GND之间接一个按钮而不是一个MOS管呢?主要是我想看看一次充放电是一个什么样的变化状态,...
  • http://tech.hqew.com/fangan_1579187the boost converter,或者叫step-up converter,是一种开关直流升压电路,它可以是输出电压比输入电压高。基本电路图见图1.假定那个开关(三极管或者mos管)已经断开了很长时间,...
  • DC-DC升压电路原理

    千次阅读 2012-11-13 23:03:24
    BOOST升压电路中:  电感的作用:是将电能和磁场能相互转换的能量转换器件,当MOS开关管闭合后,电感将电能转换为磁场能储存起来,当MOS断开后电感将储存的磁场能转换为电场能,且这个能量在和输入电源电压叠加后...
