  • 华为ensp配置cloud问题(已解决)

    千次阅读 2020-12-24 10:55:12
    华为ensp配置cloud问题(已解决) (1)首先需要在win10网络中增加一个Microsoft loopback Adapter 附:有些博主提出的另一种在设备管理器中添加的方法,在我的笔记本上不能适用,因为界面中没有添加过时设备这一...

    华为ensp配置cloud问题(已解决)

    (1)首先需要在win10网络中增加一个Microsoft loopback Adapter
    附:有些博主提出的另一种在设备管理器中添加的方法,在我的笔记本上不能适用,因为界面中没有添加过时设备这一选项,故采取此种方法。
    在这里插入图片描述
    (2)点击下一步进行安装
    在这里插入图片描述

    (3)选择手动安装
    在这里插入图片描述
    (4)不要点击下一步,点击显示所有设备在这里插入图片描述
    (5)在厂商中找到Microsoft,选择环回适配器
    在这里插入图片描述
    (6)一路点击确定,直至完成安装
    在这里插入图片描述
    (7)网络->更改适配器设置,找到所添加的loopback适配器
    在这里插入图片描述
    (8)右键属性,配置ip地址
    在这里插入图片描述
    接下来进入ensp的配置环节
    (1)首先在ensp中搭建好拓扑图,并且配置好ip,其中R1的g 0/0/0端口ip地址为:10.0.12.1/24,loopback地址为10.0.1.1/32
    在这里插入图片描述

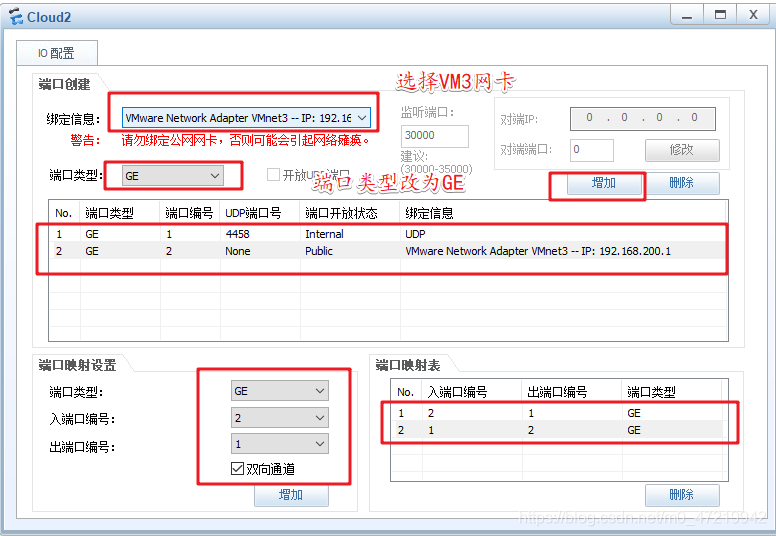

    (2)这步是最关键的一步,首先在“绑定信息”中添加UDP和刚才所配置的环回适配器,接着选取入端口编号和出端口编号,分别为1和2,最后增加其映射在这里插入图片描述
    (3)注:在进行完所有的配置之后,需要稍等一会儿,如果马上去ping,可能会出现不能ping通的情况。
    R1ping主机
    在这里插入图片描述
    主机pingR1 在这里插入图片描述
    至此所有的配置进行完毕。

    展开全文
  • 华为ensp配置vrrp

    2021-09-17 11:07:05
    实验拓补图 ...在R1和R2配置VRRP备份组,对外宣称为一台虚拟路由器,实现链路冗余备份 基本配置 R1,R2,R3配置ospf互联 [Huawei]sys [Huawei]sysname R1 [R1]int g 0/0/0 [R1-GigabitEthernet0/0/0]ip

    实验拓补图

    虚拟路由冗余协议VRRP通过几台路由器设备组成一台虚拟的路由设备,将虚拟路由设备的IP地址作为用户的默认网关实现与外部网络通信。当网关设备发生故障时,VRRP机制能够选举新的网关设备承担数据流量,从儿童保障网络的可靠通信
    在R1和R2配置VRRP备份组,对外宣称为一台虚拟路由器,实现链路冗余备份
    基本配置
    R1,R2,R3配置ospf互联
    [Huawei]sys
    [Huawei]sysname R1
    [R1]int g 0/0/0
    [R1-GigabitEthernet0/0/0]ip add 172.16.13.1 24
    [R1-GigabitEthernet0/0/1]ip add 192.168.1.1 24
    [R1-GigabitEthernet0/0/1]int loop 0
    [R1-LoopBack0]ip add 1.1.1.1 32

    [Huawei]sys R2
    [R2]int g 0/0/0
    [R2-GigabitEthernet0/0/0]ip add 172.16.23.2 24
    [R2-GigabitEthernet0/0/0]int g 0/0/1
    [R2-GigabitEthernet0/0/1]ip add 192.168.1.200 24
    [R2-GigabitEthernet0/0/1]int loop 0
    [R2-LoopBack0]ip add 2.2.2.2 32

    [Huawei]sys R3
    [R3]int g 0/0/0
    [R3-GigabitEthernet0/0/0]ip add 172.16.13.3 24
    [R3-GigabitEthernet0/0/0]int g 0/0/1
    [R3-GigabitEthernet0/0/1]ip add 172.16.23.3 24
    [R3-GigabitEthernet0/0/1]int loop 0
    [R3-LoopBack0]ip add 3.3.3.3 32

    PC1的ip地址配置192.168.1.10子网255.255.255.0网关192.168.1.254
    PC2的ip地址配置192.168.1.20子网255.255.255.0网关192.168.1.254

    [R1]router id 1.1.1.1
    [R1]ospf
    [R1-ospf-1]area 0
    [R1-ospf-1-area-0.0.0.0]net 172.16.13.0 0.0.0.255
    [R1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0
    [R1-ospf-1-area-0.0.0.0]net 192.168.1.0 0.0.0.255

    [R2]router id 2.2.2.2
    [R2]ospf
    [R2-ospf-1]area 0
    [R2-ospf-1-area-0.0.0.0]net 172.16.23.0 0.0.0.255
    [R2-ospf-1-area-0.0.0.0]net 2.2.2.2 0.0.0.0
    [R2-ospf-1-area-0.0.0.0]net 192.168.1.0 0.0.0.255

    [R3]router id 3.3.3.3
    [R3]ospf
    [R3-ospf-1]area 0
    [R3-ospf-1-area-0.0.0.0]net 172.16.13.0 0.0.0.255
    [R3-ospf-1-area-0.0.0.0]net 172.16.23.0 0.0.0.255
    [R3-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0

    [R1]int g 0/0/1
    [R1-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254
    [R1-GigabitEthernet0/0/1]vrrp vrid 1 priority 150

    [R2]int g 0/0/1
    [R2-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254
    [R2-GigabitEthernet0/0/1]vrrp vrid 1 priority 200
    (哪里的优先级越高,就往哪走,使用pc去tracert 1.1.1.1,走的是R2的线路)PC去ping 1.1.1.1 -t测试,去shudown路由器R2的G 0/0/1接口,发现正常通信,完成实验

    使用display vrrp查看VRRP的工作状态
    State : Master(主)
    State : Backup(备份)
    或者使用 display veep brief
    配置VRRP多备份组
    (当VRRP配置为单备份组时,业务全部由R2(Master)承担,而R1完全处于空闲状态,没有得到充分的利用,VRRP 可以通过配置多备份组来实现负载分担)
    R1和R2添加下面的命令
    [R1-GigabitEthernet0/0/1]vrrp vrid 2 virtual-ip 192.168.1.253
    [R1-GigabitEthernet0/0/1]vrrp vrid 2 priority 200

    [R2-GigabitEthernet0/0/1]vrrp vrid 2 virtual-ip 192.168.1.253
    (不配置优先级,默认100)
    [R2-GigabitEthernet0/0/1]vrrp vrid 2 preempt-mode disable (关闭自动抢占,默认是抢占,对于R1来说,PC1应该走R1,所以要关闭R2的自动抢占。)
    [R2-GigabitEthernet0/0/1]ip add 192.168.1.254 24
    (在组1中,R2配置的优先级是200,R1是默认100,为了保证R2在虚拟组1始终是master(主),所以修改地址,这样R2就成了这个虚拟组的虚拟ip拥有者)
    [R1-GigabitEthernet0/0/1]vrrp vrid 1 priority 254
    (更改R1在组1的优先级为可配的最大值254,这样R1的配置优先级就大于R2配置的优先级)
    PC1修改网关为 192.168.1.253,再去ping3.3.3.3测试。正常通信实验结束





    展开全文
  • 该资源为华为eNSP中防火墙USG6000v的安装包,下载后可直接使用,初始账号为admin,密码为Admin@123,具体的可见本人相关博客
  • 华为HCNA模拟器eNSP使用入门

    千人学习 2018-04-07 16:29:11
    了解华为eNSP模拟器的使用方法,为学习HCNA做好铺垫。
  • 文章简介:本文用华为ensp对企业网络进行了规划和模拟,也同样适用于校园、医院等场景,文章附完整设备配置命令。附件为ensp项目,如有需要可下载后联系作者,提供售后服务,可以根据定制化需求做修改。 作者简介:...

    文章简介:本文用华为ensp对企业网络进行了规划和模拟,也同样适用于校园、医院等场景,文章附完整设备配置命令。附件为ensp项目,如有需要可下载后联系作者,提供售后服务,可以根据定制化需求做修改。ensp项目下载地址:

    华为ensp模拟企业网络规划与设计.zip_基于ensp的校园网网络拓扑结构-网络基础文档类资源-CSDN下载

    作者简介:网络工程师,希望能认识更多的小伙伴一起交流,可私信或QQ号:1686231613

    ---------------------------------------------------------------------------------------------------------------------------------

    目录

    一、摘要

    二、网络拓扑图

    三、IP地址及VLAN规划

    四、设备选型

     五、综合布线

    六、设备完整配置命令

    七、网络测试


    一、摘要

          本文用到的技术:VLAN,各终端地址使用静态地址分配;核心设备之间使用链路聚合,MSTP,VRRP协议提高办公效率;网络设备之间使用 运行OSPF协议;防火墙使用NAT技术,保证信息安全;搭建无线网络保证无线网络全公司覆盖,提高办公效率。

    二、网络拓扑图

    三、IP地址及VLAN规划

    VLAN编号

    网络地址

    子网掩码

    区域

    VLAN10

    192.168.10.5

    255.255.255.0

    市场部

    VLAN20

    192.168.20.5

    255.255.255.0

    财务部

    VLAN30

    192.168.30.5

    255.255.255.0

    行政部

    VLAN40

    192.168.40.5

    255.255.255.0

    研发部

    VLAN50

    192.168.50.10

    255.255.255.0

    食堂

    VLAN90

    192.168.90.5

    255.255.255.0

    人事部

    VLAN100

    192.168.100.5

    255.255.255.0

    测试部

    四、设备选型

    1.核心层交换机

    参数项

    华为S9306

    产品类型

    路由交换机

    POE交换机

    应用层级

    三层

    背板带宽

    6Tbps

    包转发率

    1152Mpps

    端口结构

    模块化

    电源功率

    1600W

    2.汇聚层交换机



    参数项

    华为S5720-36C-EI-28S-AC

    产品类型

    千兆以太网交换机

    应用层级

    三层

    背板带宽

    598Gbps/5.98Tbps

    包转发率

    222Mpps

    端口结构

    非模块化

    传输速率

    10/100/1000

    电源功率

    47.9W

     3.接入层交换机

    参数项

    华为S5720-52p-SI-AC

    产品类型

    千兆以太网交换机

    应用层级

    三层

    包转发率

    96Mpps

    端口结构

    非模块化

    端口数量

    52

    背板带宽

    336Gdps/3.024Tdps

    传输速率(Mbps)

    10/100/1000

     五、综合布线

    六、设备完整配置命令

    核心交换机:
    #
    sysname Huawei
    #
    vlan batch 10 20 30 40 50 60 70 80 90 100
    #
    stp instance 0 priority 0
    stp instance 1 priority 0
    stp instance 2 priority 0
    stp instance 3 priority 4096
    stp instance 4 priority 4096
    stp instance 5 priority 4096
    stp instance 8 priority 4096
    #
    cluster enable
    ntdp enable
    ndp enable
    #
    undo nap slave enable
    #
    drop illegal-mac alarm
    #
    diffserv domain default
    #
    stp region-configuration
     region-name qian
     instance 1 vlan 10
     instance 2 vlan 20
     instance 3 vlan 30
     instance 4 vlan 40
     instance 5 vlan 50
     instance 8 vlan 80
     active region-configuration
    #
    drop-profile default
    #
    aaa
     authentication-scheme default
     authorization-scheme default
     accounting-scheme default
     domain default
     domain default_admin
     local-user qian password simple qian123
     local-user qian privilege level 3
     local-user qian service-type telnet
     local-user admin password simple admin
     local-user admin service-type http
    #
    interface Vlanif1
    #
    interface Vlanif10
     ip address 192.168.10.2 255.255.255.0
     vrrp vrid 1 virtual-ip 192.168.10.1
     vrrp vrid 1 priority 120
    #
    interface Vlanif20
     ip address 192.168.20.2 255.255.255.0
     vrrp vrid 2 virtual-ip 192.168.20.1
     vrrp vrid 2 priority 120
    #
    interface Vlanif30
     ip address 192.168.30.2 255.255.255.0
     vrrp vrid 3 virtual-ip 192.168.30.1
    #
    interface Vlanif40
     ip address 192.168.40.2 255.255.255.0
     vrrp vrid 4 virtual-ip 192.168.40.1
    #
    interface Vlanif50
     ip address 192.168.50.2 255.255.255.0
     vrrp vrid 5 virtual-ip 192.168.50.1
    #
    interface Vlanif70
     ip address 192.168.70.1 255.255.255.0
    #
    interface Vlanif80
     ip address 192.168.80.2 255.255.255.0
     vrrp vrid 8 virtual-ip 192.168.80.1
    #
    interface Vlanif90
     ip address 192.168.90.2 255.255.255.0
     vrrp vrid 9 virtual-ip 192.168.90.1
     vrrp vrid 9 priority 120
    #
    interface Vlanif100
     ip address 192.168.100.2 255.255.255.0
     vrrp vrid 10 virtual-ip 192.168.100.1
    #
    interface MEth0/0/1
    #
    interface Eth-Trunk1
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
     mode lacp-static
    #
    interface GigabitEthernet0/0/1
     eth-trunk 1
    #
    interface GigabitEthernet0/0/2
     eth-trunk 1
    #
    interface GigabitEthernet0/0/3
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface GigabitEthernet0/0/4
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface GigabitEthernet0/0/5
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface GigabitEthernet0/0/6
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface GigabitEthernet0/0/7
     port link-type access
     port default vlan 70
    #
    interface GigabitEthernet0/0/8
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface GigabitEthernet0/0/9
    #
    interface GigabitEthernet0/0/10
    #
    interface GigabitEthernet0/0/11
    #
    interface GigabitEthernet0/0/12
    #
    interface GigabitEthernet0/0/13
    #
    interface GigabitEthernet0/0/14
    #
    interface GigabitEthernet0/0/15
    #
    interface GigabitEthernet0/0/16
    #
    interface GigabitEthernet0/0/17
    #
    interface GigabitEthernet0/0/18
    #
    interface GigabitEthernet0/0/19
    #
    interface GigabitEthernet0/0/20
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface GigabitEthernet0/0/21
    #
    interface GigabitEthernet0/0/22
    #
    interface GigabitEthernet0/0/23
    #
    interface GigabitEthernet0/0/24
    #
    interface NULL0
    #
    ospf 1
     import-route direct
     area 0.0.0.0
      network 192.168.70.0 0.0.0.255
      network 192.168.80.0 0.0.0.255
    #
    user-interface con 0
    user-interface vty 0 4
     authentication-mode aaa
    #
    port-group qian
     group-member GigabitEthernet0/0/3
     group-member GigabitEthernet0/0/4
     group-member GigabitEthernet0/0/5
     group-member GigabitEthernet0/0/6
    #
    return

    汇聚层交换机:
    #
    sysname Huawei
    #
    vlan batch 10 20 30 90 150 200
    #
    cluster enable
    ntdp enable
    ndp enable
    #
    drop illegal-mac alarm
    #
    diffserv domain default
    #
    stp region-configuration
     region-name qian
     instance 1 vlan 10
     instance 2 vlan 20
     instance 3 vlan 30
     instance 4 vlan 40
     instance 5 vlan 50
     instance 8 vlan 80
     active region-configuration
    #
    drop-profile default
    #
    aaa
     authentication-scheme default
     authorization-scheme default
     accounting-scheme default
     domain default
     domain default_admin
     local-user admin password simple admin
     local-user admin service-type http
    #
    interface Vlanif1
    #
    interface MEth0/0/1
    #
    interface Ethernet0/0/1
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface Ethernet0/0/2
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface Ethernet0/0/3
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface Ethernet0/0/4
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface Ethernet0/0/5
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface Ethernet0/0/6
    #
    interface Ethernet0/0/7
    #
    interface Ethernet0/0/8
    #
    interface Ethernet0/0/9
    #
    interface Ethernet0/0/10
    #
    interface Ethernet0/0/11
    #
    interface Ethernet0/0/12
    #
    interface Ethernet0/0/13
    #
    interface Ethernet0/0/14
    #
    interface Ethernet0/0/15
    #
    interface Ethernet0/0/16
    #
    interface Ethernet0/0/17
    #
    interface Ethernet0/0/18
    #
    interface Ethernet0/0/19
    #
    interface Ethernet0/0/20
    #
    interface Ethernet0/0/21
    #
    interface Ethernet0/0/22
    #
    interface GigabitEthernet0/0/1
    #
    interface GigabitEthernet0/0/2
    #
    interface NULL0
    #
    user-interface con 0
    user-interface vty 0 4
    #
    port-group qian
     group-member Ethernet0/0/1
     group-member Ethernet0/0/2
     group-member Ethernet0/0/3
     group-member Ethernet0/0/4
     group-member Ethernet0/0/5
    #
    return

    接入层交换机:
    #
    sysname Huawei
    #
    vlan batch 10
    #
    cluster enable
    ntdp enable
    ndp enable
    #
    drop illegal-mac alarm
    #
    diffserv domain default
    #
    drop-profile default
    #
    aaa
     authentication-scheme default
     authorization-scheme default
     accounting-scheme default
     domain default
     domain default_admin
     local-user admin password simple admin
     local-user admin service-type http
    #
    interface Vlanif1
    #
    interface MEth0/0/1
    #
    interface Ethernet0/0/1
     port link-type trunk
     port trunk allow-pass vlan 2 to 4094
    #
    interface Ethernet0/0/2
     port link-type access
     port default vlan 10
    #
    interface Ethernet0/0/3
     port link-type access
     port default vlan 10
    #
    interface Ethernet0/0/4
     port link-type access
     port default vlan 10
    #
    interface Ethernet0/0/5
     port link-type access
     port default vlan 10
    #
    interface Ethernet0/0/6
    #
    interface Ethernet0/0/7
    #
    interface Ethernet0/0/8
    #
    interface Ethernet0/0/9
    #
    interface Ethernet0/0/10
    #
    interface Ethernet0/0/11
    #
    interface Ethernet0/0/12
    #
    interface Ethernet0/0/13
    #
    interface Ethernet0/0/14
    #
    interface Ethernet0/0/15
    #
    interface Ethernet0/0/16
    #
    interface Ethernet0/0/17
    #
    interface Ethernet0/0/18
    #
    interface Ethernet0/0/19
    #
    interface Ethernet0/0/20
    #
    interface Ethernet0/0/21
    #
    interface Ethernet0/0/22
    #
    interface GigabitEthernet0/0/1
    #
    interface GigabitEthernet0/0/2
    #
    interface NULL0
    #
    user-interface con 0
    user-interface vty 0 4
    #
    port-group qian
     group-member Ethernet0/0/2
     group-member Ethernet0/0/3
     group-member Ethernet0/0/4
     group-member Ethernet0/0/5
    #
    return

    其余设备配置请联系作者获取

    七、网络测试

    1.网络连通测试

    2.链路备份功能测试

    3.服务器ftp服务测试

    4、http服务测试

     5、无线上网连通测试

     6.查看生成树

    7.查看Vrrp及链路聚合

    8.查看路由表

    9.查看OSPF路由表



    展开全文
  • 华为eNSP配置Telnet远程登录管理协议

    千次阅读 2021-01-14 12:30:45
    一、Telnet远程管理协议;二、服务器配置;三、客户端配置;四、Wireshark抓包环回网卡loopback。

    一、Telnet远程管理协议

    服务器配置企业网络中有大量的路由器和交换机等网络设备,需要对其进行检查维护,为方便快捷有效的进行维护,管理员可以使用Telnet远程连接到网络设备,并进行集中的管理和维护。
    Telnet使用四层网络TCP协议23号端口。

    二、服务器配置

    Telnet拓扑
    [R3]telnet server enable
    Info: The Telnet server has been enabled.
    #开启Telnet功能,华为、思科默认是已经开启的,华三未开启。
    [R3]aaa #认证、授权、审计公用的模板aaa
    [R3-aaa]local-user hw password cipher 123456 privilege level 3
    #配置用户名hw和密码123456以及权限级别为3级
    [R3-aaa]local-user hw service-type telnet
    #用户名hw的账户的服务类型是telnet
    [R3-aaa]user-interface vty 0 4 #同时允许5个人进行远程控制
    [R3-ui-vty0-4]authentication-mode aaa #认证的模式采用aaa
    [R3-ui-vty0-4]display this

    user-interface con 0
    user-interface vty 0 4
    authentication-mode aaa
    user-interface vty 16 20

    return

    三、客户端配置

    (一)在路由器R1上远程服务端R3

    登录后输入用户名hw和密码123456
    telnet 23.1.1.2 #telnet+远程的路由器IP地址
    R1远程R3

    (二)PC终端上可以远程服务端R3,在模拟器上云模拟桥接环回网卡。

    1.设置环回网卡loopbackIP地址
    环回网卡loopback网络设置
    2.华为模拟器云设置
    模拟器云设置
    3.以管理员身份运行PC真实主机cmd命令
    route add 23.1.1.0 mask 255.255.255.0 192.168.1.1 #添加静态路由
    route print #查看静态路由信息
    route-print
    4.打开控制面板里,开启Telnet客户端功能。
    打开Telnet服务
    Tel远程成功

    (三)用SecureCRT软件连接

    secureCRT配置
    SecureCRT远程成功

    四、Wireshark抓包环回网卡loopback

    打开分析选项卡→追踪流→TCP流。
    Wireshark抓包分析Telnet

    展开全文
  • 华为模拟器eNSP防火墙向导配置

    千次阅读 2020-05-18 00:27:11
    华为防火墙USG6000V1的向导配置,主要是以下这几点 区域规划 接口ip地址 指向运营商的缺省路由 基于源地址转换的NAT 将默认的安全策略改为放行 区域规划以及接口IP地址防火墙区域和地址规划实验已经讲了这就不重复...
  • 问题:在右击设备->设置->绑定信息 中,没有本地网卡的选项 解决方法:卸载更新winPcap即可
  • 1.2 方案 搭建实验环境,如图-1所示。 图-1 1.3 步骤 实现此案例需要按照如下步骤进行。 步骤一:启动防火墙 ...1)USG6000V导入vfw_usg.vdi,启动防火墙,根据提示导入。...步骤二:配置 1)首先修...
  • 华为eNSP综合实验

    千次阅读 多人点赞 2020-05-28 16:26:25
    华为综合实验实验目标实验步骤SW2二层配置信息SW3二层配置信息SW1三层配置信息R3路由器配置信息AR1路由器配置信息R2路由器配置信息SW4二层交换机配置信息总结 实验目标 企业内网全网互通,R3配置DHCP服务为Vlan10和...
  • 华为 eNSP DHCP 综合

    2020-10-04 21:42:51
    但是并没有ping通,因为在共享地址时,我并没有配置现有的ip——16.16.16.6 这里的ip就明显不合适,需要改为对应的IP,还需要重启电脑,为了简便,直接看结果吧,如果不懂怎么操作的,欢迎私聊!
  • 小白实用eNSP NAT配置

    2021-04-25 11:10:00
    NAT配置 静态 命令: [Huawei -GigabitEthernet0/0/0]ip address 192.168.0.254 [Huawei -GigabitEthernet0/0/1]ip address 200.10.1.254 24 [Huawei -GigabitEthernet0/0/1]nat static global 200.10.1.3 inside...
  • 华为ensp连接上防火墙 环境:安装好ensp三件套(winpcap,wireshark,vmbox) 1.新建拓扑,把usg6000v拖动过来 2.把cloud拖入空白的地方 线的话用copper 3.右键cloud,直接点击增加,加入一个udp口 4.修改本地电脑...
  • 没错,就是程序员大本营,本人这几天一直在寻找大量华为ensp的实验案列进行训练,一直没有找到太多,也不全,终于在今天让我找到了,这里面从ensp的安装到各种实验都有,想学习华为ensp的值得去学习。 链接:...
  • 只使用Vlan的trunk接口和access接口实现两个二层交换机上属于不同Vlan的PC互通 Lsw1的命令配置 Lsw2的命令配置 Pc1 pc6互ping Pc1 ping pc4 Pc3 ping pc6 Pc2 pc5 互ping 2. 使用hybrid的端口实现两个二层交换机上...
  • 注意需要配置ENSP: 这里需要新创建一张虚拟网卡。(具体步骤为 右键点击‘此电脑’–>管理–>设备管理器–>网络适配器–>点击‘操作’–>添加过时硬件–>安装我手动从列表选择的硬件(高级–>网络适配器–>...
  • 拓扑图:cloud 映射本机物理网卡:192.168.56.1 R1可以Ping通,所有Pc都不行,路由表也存在路由信息,不知道什么问题? 转载于:https://www.cnblogs.com/isanshou/p/11165625.html...
  • eNSP(Enterprise Network Simulation Platform)是一款由华为提供的免费的、可扩展的、图形化操作的网络仿真工具平台,主要对企业网络路由器、交换机进行软件仿真,完美呈现真实设备实景,支持大型网络模拟,让广大...
  • 华为eNSP问题:Cloud网卡绑定信息只有一个UDP的解决办法 首先华为eNSP模拟器的版本是这个 这个绑定信息显示的就是只有一个UDP,下面来解决 出现这种问题的原因可能是你WinPcap的版本有问题或者是安装不正确,...
  • 华为ensp Rip实验

    2021-09-06 08:59:53
    RIP协议简介: RIP(Routing Information Protocol,路由信息协议)是一种内部网关协议(IGP),是一种动态路由选择协议,用于自治系统(AS)内的路由信息的传递。RIP协议基于距离矢量算法(DistanceVectorAlgorithms...
  • 转载来源 :华为网络工程师 | ensp中的华为防火墙设备如何能实现web登录做配置 :https://mp.weixin.qq.com/s/vpnO8bCbLjLXbiCFsBrJjQ 防火墙技术 防火墙技术,最初是针对 Internet 网络不安全因素所采取的一种保护...
  • 华为ENSP USG6000v WEB配置

    千次阅读 2018-04-14 23:08:00
    本次记录教程环境:虚拟机win7 ...虚拟机win7打开前配置设置: 1.png 2.png 文件准备好 3.png 关闭防火墙 4.png 查看VirtualBox版本信息 打开VirtualBox 点击帮助> 关于VirtualBox...
  • 我叫风清淡,有句话说“相识是缘”,我也希望多多认识一些志同道和的朋友。作为一名互联网行业的小萌新,写博客一方面是为了记录自己的学习过程,另一方面是总结自己所犯的错误希望能够帮助到很多和自己一样处于...
  • 我叫风清淡,有句话说“相识是缘”,我也希望多多认识一些志同道和的朋友。作为一名互联网行业的小萌新,写博客一方面是为了记录自己的学习过程,另一方面是总结自己所犯的错误希望能够帮助到很多和自己一样处于...
  • 华为仿真模拟器与VMware虚拟机还能这样组合,简直太强大了 有时候,我在使用ensp动手做实验时在想,ensp里的网络设备能不能正常访问互联网呢?这样就可以更加真实的模拟环境。...eNSP工具中的代表..
  • 华为5700_dhcp配置实例

    2020-03-29 17:39:59
    华为三层交换机的 5700_dhcp配置实例,华为三层交换机的DHCP配置教程,说明很详细,易懂!易学!易会!
  • 华为网络,模拟器ensp的基本使用

    千次阅读 2020-09-17 21:59:39
    文章目录1 安装eNSP2 网络设备的配置3 显示设备的接口列表4 终端的配置基本命令给当前设备重命名退出系统视图模式配置本地回环地址(lo 0)配置console口超时时间(XShell/secureCRT)删除某项配置(undo)用户模式...

空空如也

空空如也

1 2 3 4 5 ... 19
收藏数 371
精华内容 148
关键字:

华为ensp云的配置
