  • 华为三层交换机配置vlan以及访问权限

    万次阅读 多人点赞 2020-03-17 19:04:25
    如图: 1.首先进入系统视图:system-view 进入后<>变成[ ],当然我这是在华为的ensp模拟器下,实操是需要输入账户和...3.配置vlanif接口的ip地址 int vlan * 进入vlanif接口视图 vlan10网段10,vlan20网段20,...

    如图:
    在这里插入图片描述
    1.首先进入系统视图:system-view
    进入后<>变成[ ],当然我这是在华为的ensp模拟器下,实操是需要输入账户和密码的。
    在这里插入图片描述
    2.然后创建vlan
    我这里是批量创建,你也可以单个单个创建(vlan 10,vlan20,vlan30这样)
    在这里插入图片描述
    3.配置vlanif接口的ip地址
    int vlan * 进入vlanif接口视图
    vlan10网段10,vlan20网段20,vlan30网段30
    24就是掩码255.255.255.0
    在这里插入图片描述
    4.划分对应的端口到vlan
    int g0/0/* 进入第几个端口
    access是端口模式
    default vlan* 划分端口到哪个vlan
    在这里插入图片描述
    5.保存(重要)
    在模拟器上无所谓,只是临时配置
    如果是真机实操,切记保存,不然交换机重启后配置就全没了。
    保存方法按Ctrl+Z或按q一直退至到用户视图下(<>)输入save,y确认。
    在这里插入图片描述
    6.配置我们小明、小红、小邓三台电脑的ip
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    OK,现在我们来ping一下看是否能够互访
    现在三个人都能够互相访问了。
    在这里插入图片描述
    7.权限控制ACL
    显示互访是都可以,如果我们想某人只能被访问不能访问别人,或只能访问别人不能被访问怎么办
    acl3001 创建高级ACL
    谁能访问谁把rule后面的deny 改成permit
    配置ACL规则,谁能访问谁,谁不能访问谁,一次可写多条,如下写的事30网段的不能访问10网段的也就是vlan30不能访问vlan10,但是反过来vlan10还是能继续访问30。所以配置之后小邓不能访问小明了,其它照常。
    配置基于高级ACL的流分类(traffic classifier tc1)//if-match acl 3001将ACL与流分类关联
    traffic behavior tb1//创建流行为,配置deny拒绝报文通过
    traffic policy tp1//创建流策略,classifier tc1 behavior tb1//将流分类tc1和tb1关联
    最后应用到到接口g0/0/3
    在这里插入图片描述
    8.注意事项
    很多人到时候或许会疑惑,为什么我配置的ACL没有生效?
    型号过低时不支持ACL的,模拟器的交换机型号是S5700 V200R001C00
    你可以输入dis ver 查看你的设备型号
    在这里插入图片描述

    展开全文
  • 第一章—— 利用三层交换机实现VLAN之间的路由配置实例 作者:何嘉愉 华为网络设备的配置与管理教学系列文章: 第一章 利用三层交换机实现VLAN之间的路由配置实例 第二章 锐捷AP(AP520,AP720,AP3320)的基本配置...

    华为网络设备——利用三层交换机实现VLAN间路由配置实例

    作者: 何嘉愉    排版: 赖裕鑫    审核: 蔡宗唐



    一、实验介绍

    在交换网络中,通过VLAN对一个物理网络进行逻辑划分,不同VLAN之间无法直接访问,必须通过三层设备进行连接,如路由器或三层交换机。

    二、实验目标

    对三层交换机VLAN配置IP地址,以实现VLAN之间的路由。

    三、实验拓扑图

    所需设备:PC 2台;三层交换机1台
    在这里插入图片描述

    图 - 1 -

    四、地址规划

    表1-1 PC机IP地址规划表
    设备IP地址子网掩码网关
    PC110.1.1.100255.255.255.010.1.1.1
    PC220.1.1.100255.255.255.020.1.1.1

    表1-2 三层交换机IP地址规划表
    接口IP地址子网掩码
    Ethernet 0/0/110.1.1.1255.255.255.0
    Ethernet 0/0/220.1.1.1255.255.255.0

    五、实验任务列表

    表1-3 实验任务列表
    序号任务子任务应用场景
    1创建VLAN创建VLAN / 划分VLAN无论是一个大型的园区网,还是一个小公司的内部网络,VLAN的合理划分都是一个网络高可用性和高扩展性的有力支撑。
    2配置接口模式配置Access接口华为交换机的接口模式有三种:Access、Trunk和Hybrid。默认接口模式为Hybrid。

    六、实验任务配置

    配置任务——VLAN配置基础
    PC1 的配置:
    在这里插入图片描述

    图 - 2 -

    PC2 的配置:
    在这里插入图片描述

    图 - 3 -

    三层交换机配置:

    <Huawei> system-view                            #进入配置
    [Huawei] sysname Switch                         #修改名字为Switch
    [Switch] vlan batch 10 20                       #创建VLAN10,20(可写多个)
    [Switch] int g0/0/1                             #进入Gagibitethernet0/0/1口
    [Switch] port link-type access                  #设置端口类型为Access
    [Switch] port default vlan 10                   #将接口添加到VLAN10中
    [Switch] quit                                   #退出接口
    [Switch] int g0/0/2                             #进入Gagibitethernet0/0/2口
    [Switch] port link-type access                  #设置端口类型为Access
    [Switch] port default vlan 20                   #将接口添加到VLAN 20中
    [Switch] quit                                   #退出接口
    [Switch] int vlan 10                            #进入Vlan10进行配置
    [Switch] ip add 10.1.1.1 255.255.255.0          #设置Vlan 10的IP地址和子网掩码
    [Switch] quit                                   #退出接口
    [Switch] int vlan 20                            #进入Vlan20进行配置
    [Switch] ip add 20.1.1.1 255.255.255.0          #设置Vlan 20的IP地址和子网掩码
    [Switch] quit                                   #退出接口
    [Switch] quit                                   #退出配置模式
    < Switch >save                                  #保存配置(在弹出询问命令时,按Y键并回车)



    七、实验验证

    启动所有设备后,在PC1上去pingPC2,观察连通性,如图所示:
    在这里插入图片描述

    图 - 4 -

    在PC1上ping网关10.1.1.1,查看连通性,如图所示:
    在这里插入图片描述

    图 - 5 -

    同理,在PC2上去pingPC1,观察连通性,如图所示:
    在这里插入图片描述

    图 - 6 -

    注:上面的输出信息显示,不同VLAN的PC1和PC2都能ping通各自的网关,而且PC1和PC2之间能互通,因此,三层交换机能使不同的VLAN之间实现互通。


    在PC2上ping网关20.1.1.1,查看连通性,如图所示:
    在这里插入图片描述

    图 - 7 -

    在这里插入图片描述

    图 - 8 -

    注:display vlan 命令输出信息各项含

    在这里插入图片描述

    图 - 9 -

    在这里插入图片描述

    图 - 11 -

    注:上面的输出信息显示G0/0/1和G0/0/2接口已修改为Access模式,其他所有接口的状态均为Hybrid状态。这是华为交换机接口的默认状态。而所有接口的PVID均为1。


    在这里插入图片描述

    图 - 12 -

    在这里插入图片描述

    展开全文
  • 实验图: W1配置代码: <Huawei>system-view [Huawei]interface ...[Huawei-GigabitEthernet0/0/2]port default vlan 10 [Huawei-GigabitEthernet0/0/2]quit [Huawei]interface GigabitEthernet 0/0/3

    实验图:
    在这里插入图片描述
    W1配置代码:

    <Huawei>system-view
    [Huawei]interface GigabitEthernet 0/0/1
    [Huawei-GigabitEthernet0/0/2]port link-type access
    [Huawei-GigabitEthernet0/0/2]port default vlan 10
    [Huawei-GigabitEthernet0/0/2]quit
    [Huawei]interface GigabitEthernet 0/0/3
    [Huawei-GigabitEthernet0/0/3]port link-type access
    [Huawei-GigabitEthernet0/0/3]port default vlan 20
    [Huawei-GigabitEthernet0/0/3]quit
    [Huawei]interface g0/0/1
    [Huawei-GigabitEthernet0/0/1]port link-type trunk
    [Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all


    W2配置代码:

    <Huawei>system-view
    [Huawei]interface GigabitEthernet 0/0/1
    [Huawei-GigabitEthernet0/0/2]port link-type access
    [Huawei-GigabitEthernet0/0/2]port default vlan 10
    [Huawei-GigabitEthernet0/0/2]quit
    [Huawei]interface GigabitEthernet 0/0/3
    [Huawei-GigabitEthernet0/0/3]port link-type access
    [Huawei-GigabitEthernet0/0/3]port default vlan 20
    [Huawei-GigabitEthernet0/0/3]quit
    [Huawei]interface g0/0/1
    [Huawei-GigabitEthernet0/0/1]port link-type trunk
    [Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all


    W3配置代码:

    <Huawei>system-view
    [Huawei]interface GigabitEthernet 0/0/1
    [Huawei-GigabitEthernet0/0/1]port link-type trunk
    [Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
    [Huawei-GigabitEthernet0/0/1]quit
    [Huawei]interface GigabitEthernet 0/0/2
    [Huawei-GigabitEthernet0/0/1]port link-type trunk
    [Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
    [Huawei-GigabitEthernet0/0/1]quit

    展开全文
  • 早期以太网是一种基于CSMA/CD(Carrier Sense Multiple ...在这种情况下出现了VLAN技术,这种技术可以把一个LAN划分成多个逻辑的VLAN,每个VLAN是一个广播域,VLAN内的主机间通信就和在一个LAN内一样,而VLAN间则不能

    vlan小故事】为什么会有vlan?
      早期以太网是一种基于CSMA/CD1(Carrier Sense Multiple Access/Collision Detection)的共享通讯介质的数据网络通讯技术。当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至造成网络不可用等问题。通过交换机实现LAN互连虽然可以解决冲突严重的问题,但仍然不能隔离广播报文和提升网络质量。在这种情况下出现了VLAN技术,这种技术可以把一个LAN划分成多个逻辑的VLAN,每个VLAN是一个广播域,VLAN内的主机间通信就和在一个LAN内一样,而VLAN间则不能直接互通,这样,广播报文就被限制在一个VLAN内。2

    所有人都能看懂的华为交换机vlan配置

    VLAN的简历

      VLAN(Virtual Local Area Network,虚拟本地局域网络),ta的作用是为了分割广播域。在局域网中配置vlan具有以下几个好处:①限制广播域3将广播帧限制在有限的vlan内可节省设备的带宽,提高网络的处理能力。②增强局域网的安全性因为不同vlan之间不能直接进行通信4,通过广播泛洪的病毒可被有效的被隔离。③提高网络的灵活性:可根据不同的位置,不同的用户群体等不同的业务需求,而创建不同的虚拟工作组使维护和管理更方便灵活。④增强网络的健壮性:当网络产生故障时可有效的控制故障范围,将故障限制在一个vlan内,不影响别的vlan的正常业务。

    一、组网拓扑图

    拓扑描述:一台S5700交换机及四台PC(三台也可以)

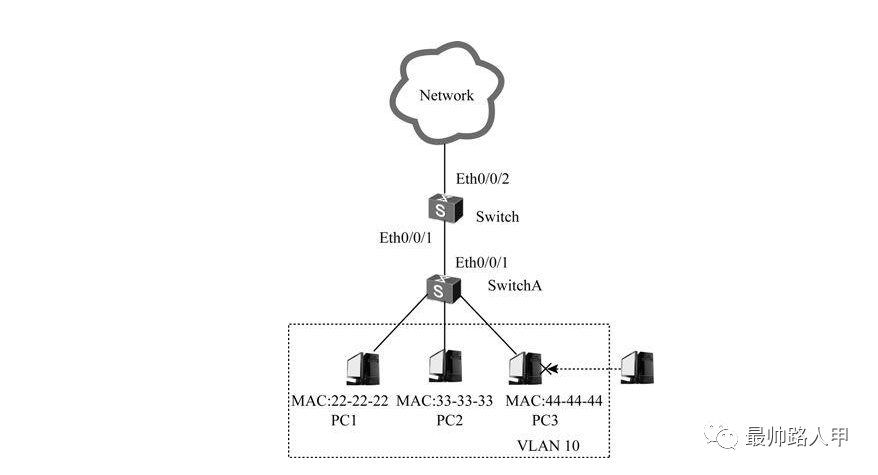

    在这里插入图片描述

      在上图的拓扑中给每台PC配置好IP,交换机不做任何配置的情况小每台PC之间都可以互相通信。小故事中我们提到由于采用CSMA/CD的技术的缘故在电脑少的情况小通信不会受到太大的影响,但是如果不是四台电脑而是四十台、四百台电脑的话情况就会变的非常的糟糕。那会儿你可能就要骂娘了。
    无
      这个时候就需要使用VLAN(Virtual Local Area Network)技术划分一个虚拟局域网出来(不要把他想的太高端理解为把一个物理的交换机的几个接口分为了一个组就是)。

    二、配置及描述

    # 1.进入系统视图

    <Huawei>system-view


    在这里插入图片描述
    # 2.划分vlan并描述

    [Huawei]vlan 20                       //创建vlan20
    [Huawei]description vlan 20    //给这个vlan写一个描述,描述这个vlan的用处,写描述是一个非常好的习惯既是为了方便自己以后看,也可以方便别的网络管理人员接手。


    在这里插入图片描述
    # 3.再用相同方法创建vlan30
    在这里插入图片描述
    # 4.进入端口,并将端口添加到vlan中

    [Huawei]interface GigabitEthernet 0/0/1   //进入到GigabitEthernet 0/0/1这个接口
    [Huawei-GigabitEthernet0/0/1]port link-type access  //将接口设置为access模式
    [Huawei-GigabitEthernet0/0/1]port default vlan 20   //将access接口的默认vlan设置为vlan 20


    完成上述的步骤其实就把接口给添加到vlan 20里面啦。
    在这里插入图片描述
    # 5.再用相同的方法配置其余三个接口
    在这里插入图片描述
    注意:在配置的过程中可能会弹出如下的信息,遇到不要惊慌,弹出这个消息表示你的配置无误,可以继续
    在这里插入图片描述

    三、配置验证

    这个时候我们发现只有相同vlan的PC才可以互相ping通。
    在这里插入图片描述
    也可以通过 display vlan这个命令来查看vlan的情况
    在这里插入图片描述
    全文完,希望能够帮助到你,如有疑问及建议可私信我或在下方留言评论。


    1. 百度百科对于CSMA/CD的介绍(个人认为可以看一下) ↩︎

    2. 本部分源于华为官网的vlan简介 ↩︎

    3. 广播帧的传递范围就是一个广播域。 ↩︎

    4. 不同vlan间的设备需要通过路由之后才能进行通信。 ↩︎

    展开全文
