    摘要



    本题目中,振荡器采用输出波形好,频率稳定度高的具有波段切换功能的改进型电容三点式振荡电路。在每一个波段内,频率的调节是通过改变压控振荡器的变容二极管的直流反压实现的。采用锁相环频率合成电路,以进一步提高输出频率的稳定度。为了提高输出功率和效率,功率放大器设计在丙类临界状态。单片机的任务是进行峰-峰值显示和频率显示。




    一、方案论证与比较

    1、常见LC振荡器制作方案

    方案一、采用互感耦合振荡器形式。调基电路振荡频率在较宽的范围改变时,振幅比较稳定。调发电路只能解决起始振荡条件和振荡频率的问题,不能决定振幅的大小。调集电路在高频输出方面比其它两种电路稳定,幅度较大谐波成分较小。互感耦合振荡器在调整反馈(改变耦合系数)时,基本上不影响振荡频率。但由于分布电容的存在,在频率较高时,难于做出稳定性高的变压器,而且灵活性较差。

    方案二、采用电感三点式振荡。由于两个电感之间有互感存在,所以很容易起振。另外,改变谐振回路的电容,可方便地调节振荡频率,由于反馈信号取自电感两端压降,而电感对高次谐波呈现高阻抗,故不能抑制高次谐波的反馈,因此振荡器输出信号中的高次谐波成分较大,信号波形较差。

    方案三、采用电容三点式振荡器。电容三点式振电路的基极和发射极之间接有电容 ,反馈信号取自电容两端,它对谐波的阻抗很小,谐波电压小,因而使集电路电流中的谐波分量和回路的谐波电压都较小。反馈信号取自电容两端,由于电容对高次谐波呈现较小的容抗,因而反馈信号中高次谐波分量小,故振荡输出波形好。

    考虑到本设计中要求频带较宽,输出波形良好,拟选择方案三。

    2、调谐方案

    方案一、手动调谐。通过手动调节双联电容来改变输入回路的谐振和本振频率,或调节精密电位器产生一定的偏压从而改变变容二极管的结电容,使谐振频率发生变化。其优点是调谐简单,可以根据实际情况进行精细调节;缺点是难以实现一些智能功能,而且由于频率的稳定度取决于LC振荡,而LC振荡的频率稳定度较低,导致本振频率漂移严重,性能不够稳定。

    方案二、电压合成调谐。用D/A转换或数字电位器产生一定的电压改变晶体管或变容二极管的结电容,从而改变振荡频率。由于D/A转换器和数字电位器的位数一般较低,所以难以得到精细的控制电压,再加上变容二极管的非线性,使得控制电压与谐振频率之间一般是非线性的关系,从而使控制电压的产生和载频的确定都很困难,并且稳定度不好。

    方案三、锁相环频率合成方式。该方案的显著优点是频率稳定度高,与晶体管振荡器的稳定度相同,可达10-6以上,当压控振荡器参数发生变化时,可自动跟踪捕捉,使频率重新稳定。如果采用小数分频(如用相位累加脉冲吞除技术),可以在好的环路性能下实现微小的频率步进,获得高稳定度的频率信号。

    权衡之后,我们采用了方案三。

    3、测量显示电路

    方案一、采用纯硬件电路来实现。无论是峰-峰值显示,还是频率显示,其电路都比较复杂,调试困难,而且电路功能的可修改性和可扩充性都比较差,不易满足题目中的要求。

    方案二、软硬件结合来实现。

    对于峰-峰值显示,可以直接用A/D转换器采样峰值检波电路输出的电压值,再经单片机计算处理后进行显示。

    对于频率显示,通常采用两种方案:

    ① 利用压控制振荡器输出电压与频率的线性关系,做成数据表,并存入存储器中,再通过软件编程进行查表并显示。

    ② 利用硬件电路对输出的正弦信号进行频率采样,再由单片机进行计数并显示。

    方案二的特点:电路功能的可修改性和可扩充性都比较好,但软件设计工作量较大;

        综合考虑各种因素,拟采用方案二,其中,频率显示拟采用单片机查表的方法。

    信号

    输入

    A/D

    采样

    单片机

    处理系统

    LED

    显示











    信号

    输入

    A/D



    单片机

    处理系统

    LED

    显示

    峰值检波

    电路














    二、系统设计

    1、总体设计

    1)系统框图

    单片机

    滤波

    VCO

    BU2614

    放大器

    功率

    R

    显示

    A/D转换

    AGC














    2、各模块设计及计算

    1)正弦波振荡电路的设计与计算

    为了提高输出波形的稳定性并展宽频率范围,我们实际采用的是改进型的电容三点式振荡电路——西勒振荡电路。我们选用小功率高频管3DG4E,其fT=200兆赫,选hfe=50100左右的管子。

    电路工作于临界状态时,集电极电流 2.4mA

    0.2 =0.2×12=2.4V

    故可计算出射极电阻值 1KΩ

    我们取下偏置电阻 =9×1000=9KΩ(实际 9.1 KΩ

    那么上偏电阻 26.1

    取耦合电容0.047μF

    谐振时C =100pF,电感可按下列经验公式 计算

    0.4μH

    集电极电路中扼流圈的电感值应远大于电感L之值,这里选用1毫亨的扼流圈。

    取反馈系数F=1,则C6 = C7=1+FC =1+1×100 = 200pF

    由于本题目要求振荡器的输出频率为15MHz~35MHz,并且频率变化范围要达到20MHz,如果用普通LC型压控振荡器(VCO)在满足相位噪声以及输出幅度平稳压控曲线非线性较小的情况下,覆盖只能做到10MHz的量级,难以再展宽,这是因为宽覆盖与低相位、噪声等要求均存在矛盾。为了解决这一矛盾,我们采用波段开关转换的办法,以实现频率覆盖20MHz的要求。

    变容二极管是一种频率变化范围较大的二极管,当变容二极管上反向偏压越大,结电容越小,反之亦然。由于结电容是随反向偏压变化的,因此它相当于可变电容器。它的主要优点是能够获得较大的频移,线路简单,并且几乎不需要用调制功率。

    当谐振从最高fmax变化到最低值fmin时,谐振回路频率覆盖系数 按上图中调谐回路覆盖系数可写为

    接题目要求,fmax=35MHzfmin=15MHz,所需要的变容二极管覆盖系数为 =5.4

    我们选用的变容二极管覆盖系数为  ,超过要求值。

     2)功率放大器

    由于采用甲类、乙类、甲乙类放大器达不到题目的要求,在这里为了获得一定的不失真的输出功率,并工作在大信号状态下,我们采用丙类放大器。(如图

    电源电压VCC = +12V,晶体管3DG12的主要参数为 =700mW, =300mA,管子的饱和压降 0.6 V, 30, 150MHz, 6dB

    主要技术指标:输出功率 100mW ,工作频率 = 30MHz,效率 50%,负载 =50Ω

    确定放大器的工作状态

    为了获得较高的效率和最大的输出功率,选取丙类放大器的工作状态为临界状态, ,谐振回路的最佳负载电阻

    650Ω

    集电极基波电流振幅

    17.54mA

    集电极的电流脉冲的最大值

    44.86 mA

     直流分量

    9.78 mA

    直流功率

    117.36mW

    功率放大器的总效率为 85%

    计算谐振回路及耦合回路的参数

    输出变压器线圈匝数比为    (取N3 = 2,N2 = 6)集电极并联谐振回路C=15pF,回路电感为

    2 H

    得出N4 = 8,取QL= 2N1 = N4- N2 =8 6 =2

    基极偏置电路

    当加入 后, , 10Ω,则 -0.1V,

    由于 ,则 0.6V,    1.4V

    Ce=0.01μF, ZL1 =47÷5 = 10μF, C4 =0.01μF, C5=0.01μF, L1=0.48μH.为了观察功率放大器的负载特性,将RL6个值,RL1=30Ω  RL2 =47Ω  RL3 =51Ω RL4 =56Ω RL5 =62Ω  RL6=75Ω,回路电容C=C2 +C3 =15 pF, C3 = 5.6pF, C2 = 10 pF



    3)压控振荡器(VCO

    压控振荡器曲线图

    压控振荡器是在振荡电路中采用压控元件作为频率控制器件,压控元件采用变容二极管,它的电容量受到输入电压 的控制。 变化时,即引起振荡管频率 的变化。压控振荡器是一种是一种电压频率变换器,它的特性可以用瞬时振荡频率 与控制电压 之间的曲线来表示,如图所示,图上的中心点频率 是在没有外加控制电压的固有振荡频率,在一定范围内, 之间是线性关系,在线性范围内,这一线性曲线可用下列方程表示:



    式中,KV是特性曲线的斜率,也是VCO的增益或灵敏度,

    它表示单位控制电压所引起的振角频率变化的大小。

    在锁相环电路中,VCO的输出对鉴相器起作用的是它的

    瞬时相位。

    这个瞬时相位可由下式表示



    压控荡器相当于一个积分器,也可称为环路中的固有积分环节。

    4)自动增益控制电路

    当输入信号电压变化很大时,保持接收机输出电压几乎不变。具体地说,当输入信号很弱时,接收的增益大,自动增益电路不起作用,而当输入信号很强时,接收的增益控制电路进行控制,使增益减小。这样当信号场强变化时,输出端的电压或功率几乎不变。

    C

    R

    压控振荡器

    直流

    放大器

    检波








    5)锁相频率合成电路

    锁相频率合成单元是提高输出频率稳定性的关键部分。目前市场上的频率合成器集成电路很多,我们选用摩托罗拉公司的MC145151。该芯片是一块14位并行的码输入单模、单片锁相环频率合成器,片内含有参考振荡器,参考分频器,鉴相器,可编程分频器等部件,最大可变分频比为16383,最高工作频率能够满足系统的设计要求。



    输出

    单片机并行14位代码

    晶体振荡器

    参考分频器

    压控振荡器

    低通滤波器

    可编程分频器

    鉴相器

    来自单片机


























































    据题目要求和方案设计,参考频率fr 设为80KHz,最小最大分频比按输出频率f014MHz~38MHz这个范围来确定,可采用直接分频方式,环路的可编程分频器的分频比N由下式计算得:N= f0 / fr

    计算得最小分频比Nmin  = 175 ,最大分频比Nmax = 475

    在锁相环路中,环路滤波器的设计是十分重要的。本系统采用无源比例积分滤波器,其结构简单,性能稳定,调试方便。各个参数的计算如下:

    平均分频比    N = ( Nmin+Nmax ) / 2=325

    鉴相器灵敏度 K d = VCC/4π(VCC = 5 V

    压控灵敏度    KVCO=2πΔf0 /ΔV C

    环路自然谐振角频率

    环路阻尼系数

    ζ= 0.707,C1 = 0.1uF,根据上两式得R1 = 3KΩR2 = 1.5KΩ为了使环路工作在最佳工作状态,在电路调试时根据需要对R1R2、和C1值作适当的调整。



    6)稳定输出实现方案

    为了提高系统的稳定度,采用高稳定度直流稳压电源减小电源电压的变化,并在负载和振荡器之间加了一级射极跟随器作为缓冲可减小负载的变化。

    A、提高谐振回路的标准性

    采用参数稳定的回路电感器和电容器,采用温度补偿法,在谐振回路中选用合适的具有不同温度系数的电感和电容,从而使因温度变化引起的电感和电容值的变化互相抵消,使回路谐振频率的变化减小。

    B、增加回路总电容量,减小晶体管与谐振回路之间的耦合,均能有效减小晶体管极间电容在总电容中的比重,也有效地减小管子和输出电阻及它们的变化量,对谐振回路的影响。

    7)电源电路的设计

    由于整个系统既包括模拟电路又包括数字电路,为了减少相互干扰,本系统采用-24V+30V+5V三种电压,分别对各部分供电,电路图如下

    6)单片机部分

    本系统主要电路在于LC振荡电路,单片机电路主要起一个测量、显示的辅助作用。因此,单片机的主要功能分为:键盘、显示、频率测量、电压Vp-p的测量、为变容二极管提供电压以改变震荡频率等。为了方便起见我们运用了两片89c51芯片完成这些功能。

    一片89c51完成键盘、显示以及频率的测量。在系统能正常工作的前提下,为了节约I/O口,我们采用了键盘扫描与动态显示相结合的方法。电路如下图

    测量频率的基本方法就是在一定的时间内,控制计数与门启闭,用计数器对检测信号脉冲进行计数,再把计数值根据启闭与门的定时时间转换成频率测量并显示,考虑到被测的频率过高,单片机无法测量,我们先将频率进行了100分频,采集分频后的信号进行测量并显示。

    另一片单片机完成了测量电压峰峰值和提供变容二极管电压的功能。测量电压峰峰值我们采用了A/D转换电路,使用的芯片为ADC0804,为变容二极管提供电压我们采用了D/A转换电路,使用的芯片为DAC0832。电路图如下



    四、测试方法及数据

    1、测试所用仪器

    信号发生器                               双踪示波器

            毫伏表                                   数字万用表

              微伏表

    2、测试方法及数据



    AGC电路的测试,对AGC电路单独进行测试(断开前级),AGC输入端输入0~40V峰峰可变电压,用示波器观察AGC输出波形点,调节输入信号幅度的线性关系,当输入超过20V峰峰值时,输出幅度增长变慢,最后幅度基本稳定在一个电平上,而整个过程,波形没有出现明显的失真。

       输出范围测试:

       输出稳定度测试:







    3联机测试:



    五、测试结果及分析

    整个振荡器测试指标均达到题目要求。测量时,因未采取有效的屏蔽措施,受到竞赛场地,实际电磁环境等条件的限制,各项参测试会因外界的影响而产生误差。

    说明几点本振荡器的进步地方。。。。。。













    六、结论

    我们设计的系统不仅完成了题目的基本功能,基本指标,而且有很大的发挥,现将题目要求指标及系统实际性能列表如下:

























    基本要求

    发挥部分

    实际性能

    振荡器输出为正弦波,波形无明显失真





    实现

    频率范围15MHz~35MHz



    实现

    频率稳定度优于是10-3



    稳定于

    电压峰_峰值Vp-p=1V±0.1V



    实现

    实时测量并显示输出电压

    _峰值,精度优于10%





    频率步进间隔为

    1MHz±100KHz







    采用锁相环提高输出频率稳定度,频率步进间隔100kHz





    实时测量并显示输出频率





    制作一个功率放大器,放大LC振荡器输出的30MHz正弦信号,用E=12V的单直流电源为功率放大器供电,要求在50Ω纯电阻负载上的输出功率20mW





    功率放大器负载改为50Ω电阻与20pF电容串联,在此条件下50Ω电阻上的输出功率,尽可能提高放大效率。





    其它













































































    展开全文
  • 电压控制LC振荡器系统包括压控振荡器(VCO)、数字锁相环(PLL),单片机(MCU)嵌入式系统,高频功率放大器(RFAMP)。本系统的VCO部分采用了大变化范围的变容二极管做振荡电容,频率调节范围宽,在输入电压从0.5V...
  • 自定义的函数PLL.M采用了求解微分方程的方法对模拟的锁相环进行仿真,其中使用的滤波器为一阶的RC低通滤波器,仿真过程结束之后,屏幕上显示出压控振荡器的输入电压、压控振荡器输出信号的波形和相位、压控振荡器输出的...
  • TI推出的CDC706是目前市场上体积且...然后将PLL - 压控振荡器(VCO)频率路由至可自由编程的输出开关矩阵,再路由至6个输出中的任意一个。开关矩阵包括一个附加的7位后除法器(范围为1到127)以及一个针对每个输出的反
  • 关于锁相环(PLL)必须要知道的事

    万次阅读 2018-02-06 18:14:23
    锁相环一般由三部分组成压控振荡器、滤波器和鉴相器。最终使得输入和输出两个频率同步,且具有稳定的相位差。 二、锁相环作用 用来把输入的时钟频率进行倍频。 三、锁相环各个部分介绍 压控振荡器:电压变化...

    一、锁相环组成

    锁相环一般由三部分组成压控振荡器、滤波器和鉴相器。最终使得输入和输出两个频率同步,且具有稳定的相位差。

    这里写图片描述

    二、锁相环作用

    用来把输入的时钟频率进行倍频。

    三、锁相环各个部分介绍

    压控振荡器:电压变化控制输出的振荡器,输入电压越高,输出频率越大!

    鉴相器:鉴定两个输入波形的相位,输出占空比稳定的波形。

    滤波器:把鉴相器输出的或高或低的方波电压,经过滤波器变成平稳的直流电压。

    四、如何具体实现输出信号的分频和倍频

    如果想要倍频,只需要将压控振荡器的输出进行分频,比如二分频,其中一部分分频和输入频率得一样,那么对应输出的频率就是输入频率的二倍了。

    想要实现分频,只需要吧输入的时钟频率分频即可!

    展开全文
  • TI推出的CDC706是目前市场上体积最小且...然后将PLL - 压控振荡器(VCO)频率路由至可自由编程的输出开关矩阵,再路由至6个输出中的任意一个。开关矩阵包括一个附加的7位后除法器(范围为1到127)以及一个针对每个输出
  • 由C12、R7加至IC2的③脚进行放大,放大后的信号经VD3、VD4倍整流,由VT3射随器输出平滑的直流电压。该电压的大小与发送的不同占空比信号波形有关,占空比大,电压高,经R11为VT4提供的偏置电流大,电
  • 直接数字频率合成技术(DDS)或者是压控振荡器,在许多数字通信系统中是重要的组成部分,工作原理是采用查找表方案,即通过查找表存储正余弦信号的采样值,数字的相位累加器生成合适的相位参数对查找表进行映射获得...

    直接数字频率合成技术(DDS)或者是压控振荡器,在许多数字通信系统中是重要的组成部分,工作原理是采用查找表方案,即通过查找表存储正余弦信号的采样值,数字的相位累加器生成合适的相位参数对查找表进行映射获得期望得到的输出波形。如下图是DDS的结构框图。

    相位累加器是A1和D1的部分,The quantizer Q1, which is simply a slicer, accepts the high-precision phase angle θ(n) and generates a lower precision representation of the angle denoted Θ(n) as in the figure. This value is presented to the address port of a lookup table that performs the mapping from phase-space to time。

    查找表存储值的个数为:N= 2^BΘ(n),Θ(n) = n*2*pi/N,





    转载于:https://www.cnblogs.com/ytfei1990/p/3649216.html

    展开全文
  • 当一个键按下超过36ms,振荡器使芯片激活,将发射一组108ms的编码脉冲,这108ms发射代码由一个引导码(9ms),一个结果码(4.5ms),低8位地址码(9ms~18ms),高8 位地址码(9ms~18ms),8位数据码(9ms~18ms)和这8位...
  • 常见的自激振荡源有晶体振荡器、腔体振荡器、介质振荡器、压控振荡器、YIG振荡器和波形发生器等。这些频率源的输出频率范围、调谐带宽、近端相噪等各不相同。合成频率源的主要优点是频率稳定度高,尤其是相位噪声低,...
  • 常见的自激振荡源有晶体振荡器、腔体振荡器、介质振荡器、压控振荡器、YIG振荡器和波形发生器等。这些频率源的输出频率范围、调谐带宽、近端相噪等各不相同。合成频率源的主要优点是频率稳定度高,尤其是相位噪声低...
  • 目录晶体与晶振晶体晶振恒温晶体振荡器(OCXO)关键参数温度补偿晶体振荡器(TCXO)关键参数数字补偿晶振(MCXO)常规频点输出波形温度稳定度相位噪声普通晶体振荡器(SPXO)压控晶体振荡器(VCXO)压控恒温晶振(VC...

    目录

    晶体与晶振

    晶体,完整专业术语称之为晶体谐振器,Crystal,简写为XTAL。双端输出,不需供电。震荡电路在芯片内部。
    晶振,完整专业术语称之为晶体振荡器,Crystal Oscillator,简写为XO。单端输出,需要供电。震荡电路在晶振内部。

    晶体

    石英晶体振荡器是利用石英晶体(二氧化硅的结晶体)的压电效应制成的一种谐振器件,它的基本构成大致是:从一块石英晶体上按一定方位角切下薄片(简称为晶片,它可以是正方形、矩形或圆形等),在它的两个对应面上涂敷银层作为电极在每个电极上各焊一根引线接到管脚上,再加上封装外壳就构成了石英晶体谐振器,简称为石英晶体或晶体、晶振。其产品一般用金属外壳封装,也有用玻璃壳、陶瓷或塑料封装的。

    若在石英晶体的两个电极上加一电场,晶片就会产生机械变形。反之,若在晶片的两侧施加机械压力,则在晶片相应的方向上将产生电场,这种物理现象称为压电效应
    如果在晶片的两极上加交变电压,晶片就会产生机械振动,同时晶片的机械振动又会产生交变电场。在一般情况下,晶片机械振动的振幅和交变电场的振幅非常微小,但当外加交变电压的频率为某一特定值时,振幅明显加大,比其他频率下的振幅大得多,这种现象称为压电谐振,它与LC回路的谐振现象十分相似。它的谐振频率与晶片的切割方式、几何形状、尺寸等有关
    在这里插入图片描述

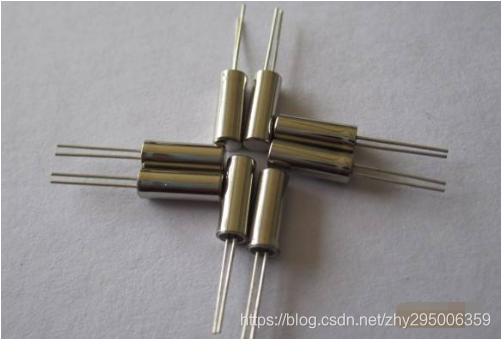

    石英晶体封装一般分为贴片和插件两种类型,插件石英晶体最常见的是圆柱晶振以及椭圆形晶体。贴片晶振封装尺寸较多,主要有7.0x5.0mm、5.0x3.2mm、3.2x2.5mm、2.0x1.6mm、1.6x1.2mm,贴片晶振封装尺寸不同在不同领域使用所展现的性能也不同。

    选用晶体最关键的参数在以下几点:

    1. 封装尺寸
    2. 频率(有些频率较偏使用较少)
    3. 精度偏差
    4. 负载电容
    5. 温度使用范围

    晶振

    1. 按制作材料分类:可分为石英晶振和陶瓷晶振。
    2. 按应用特性分类:可分为串联谐振型晶振和并联谐振型晶振。
    3. 按负载电容特性分类:可分为低负载电容型晶振和高负载电容型晶振
    4. 按晶振的功能和实现技术分类:可以将晶振分为温度补偿晶体振荡器(TCXO)、压控晶体振荡器(VCXO)、普通晶体振荡器(SPXO)、恒温晶体振荡器(OCXO)。
    5. 按封装形式分类:可分为玻璃真空密封型晶振、金属壳封装型晶振、陶瓷封装型及塑料壳封装型晶振。
    6. 按外形分类:可分为长方形晶振、圆柱形晶振、椭圆形晶振。
    7. 按谐振频率精度分类:可分为高精度型晶振、中精度型晶振及普通型晶振。

    恒温晶体振荡器(OCXO)

    在这里插入图片描述

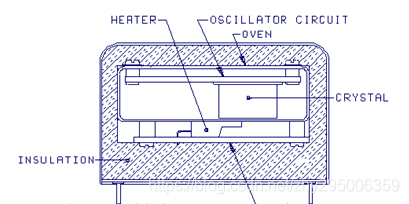

    恒温晶体振荡器(OCXO,Oven Controlled Crystal Oscillator),利用恒温槽使晶体振荡器中石英晶体谐振器的温度保持恒定,将由周围温度变化引起的振荡器输出频率变化量削减到最小的晶体振荡器。
    OCXO是由恒温槽控制电路和振荡器电路构成的。通常人们是利用热敏电阻“电桥"构成的差动串联放大器,来实现温度控制。

    OCXO的功耗分为启动功耗(启动电流)和稳定功耗(稳定电流)

    关键参数

    1. 频率准确度:按规定条件要求,在基准温度下测试,晶体振荡器的频率相对于其规定标称值的最大允许偏差,即(f-f0)/f0;
    2. 频率-温度稳定度:按规定条件要求,在规定温度范围内晶体振荡器输出频率的最大变化量相对于温度范围内输出频率极值之和的允许频偏值,即±(fmax-fmin)/(fmax+fmin);
    3. 频率老化:晶体振荡器输出频率随时间的变化,通常用某一时间间隔的频率来量度。如0至30天的总变化或1年内的预定总频率变化等;
    4. 工作温度范围:振荡器能正常工作。其频率及其他性能均不超过规定的允许偏差的温度范围;
    5. 稳定时间:振荡器从初始加电到稳定工作在规定极限值所需要的时间;
    6. 相位噪声:是指信号功率和噪声功率的比率(C/N),是表征频率颤抖的技术指标。在对预期信号既定补偿处,以1Hz带宽为单位来测量相位噪声;
    7. 频谱纯度:频率稳定度的一种频域量度,它通常用信号边带的噪声功率谱中每赫兹带宽的噪声功率相对于总信号功率的分贝数来表示;
    8. 谐波失真:用不希望的信号频谱分量和有用信号频率的谐波关系描述的非线形失真;
    9. 再现性:振荡器经过规定的时间间隔,再加电一段时间后返回原来频率的能力;
    10. 输出功率:施加规定电压和规定负载下,振荡器消耗的电能,用电压和消耗电流的积表示;
    11. 输出电压(正弦波):施加规定的电压和负载,在规定的时间内达到稳定后,用RF表测得的有效值或用示波器测量电压峰-峰值后换算的有效值。

    温度补偿晶体振荡器(TCXO)

    温度补偿晶体振荡器(TCXO,Temperature Compensate X’tal(Crystal) Oscillator),在晶振内部采取了对晶体频率温度特性进行补偿,以达到在宽温温度范围内满足稳定度要求的晶体振荡器。一般模拟式温补晶振采用热敏补偿网络。补偿后频率稳定度在10-7~10-6量级,由于其良好的开机特性、优越的性能价格比及功耗低、体积小、环境适应性较强等多方面优点,因而获行了广泛应用。

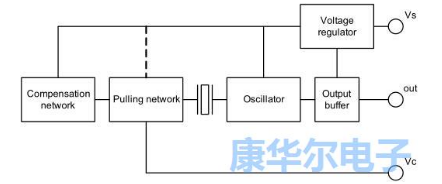

    其中T表示温度,C表示补偿。下图是简化的TCXO功能框图。

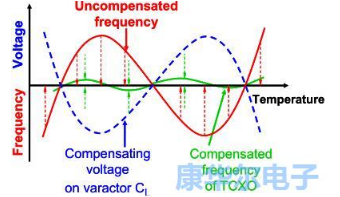

    补偿网络驱动牽引网络,然后调整振荡器。图3中展示的是补偿/未补偿的晶体频率响应示意图。

    在这里插入图片描述
    温度补偿
    图3 温度补偿

    关键参数

    了解TCXO基本参数,对于选择合适型号有重要作用。下面分别对各项参数进行说明。

    1、 Frequency tolerance(F_tol):TCXO在常温(+25 °C +/-2 °C)条件下的频率偏差值,表明产品初始频偏及离散性。

    2、 Frequency / temperature coefficient(Fo-Tc):对应工作温度范围,温度带来的最大频率偏差,这是衡量TCXO 温度补偿功能的重要指标。这个指标也是区分精度等级的标准。

    3、Frequency slope vs. Temp.:用于衡量TCXO 补偿后的温度频率特性,单位温度变化量对应的频率变化大小。部分应用如GPS 对该参数要求较高。

    4、Frequency / Load coefficient (Fo-Load) :负载频率特性,负载在额定条件下变化带来的频偏偏差,例如,+/-0.1ppm @ 10k Ω//10pF ±10% each.

    5、Frequency / Voltage coefficient (Fo-Vcc) : 供电电压变化带来的频率偏差。例如,+/-0.1ppm @ VCC=2.8V ± 0.14V.

    6、Frequency aging (f_age) :一般给出标准使用条件下首年的老化数据。

    7、 Output level (Vpp) :输出波形的幅度,根据接口模式的不同而不同。目前输出支持CMOS, 正弦,削顶正弦等模式。

    8、 Symmetry (SYM) :波形占空比。

    9、 SSB Phase noise (L(f)):相位噪声。评价频率源(振荡器)频谱纯度的重要指标。

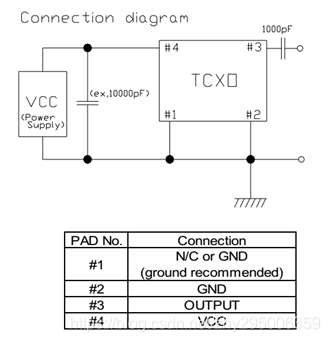

    TCXO并非全是VC-TCXO,有些不是压控的,如下图所示。
    在这里插入图片描述

    数字补偿晶振(MCXO)

    数补晶振系列(MCXO),用MCU技术进行温度数字补偿的晶振称之为MCXO。主要是运用MCU对温度传感器的温度值采样,将结果存储在单片机中,并输出补偿数据信号到高精度D/A转换,将它送给补偿电路得到补偿电压,通过该补偿电压对振荡频率进行补偿以极大减少温度变化对晶振稳定度的影响

    常规频点

    10.00MHZ 、12.00MHZ、12.80MHZ 、13.00MHZ、15.00MHZ、16.32MHZ、16.384MHZ、18.432MHZ、 19.2MHZ、19.44MHZ、 20.00MHZ、25.00MHZ、 30.72MHZ、32.768MHZ、38.88MHZ、40.00MHZ、77.76MHZ

    输出波形

    输出波形:正弦波 、方波。对于方波有输出电平、占空比、上升/下降时间、驱动能力等指标,对于正弦波主要有谐波和输出功率等指标要求

    温度稳定度

    由于MCXO采用了精密数字补偿技术,从而达到较高的温度特性。温度特性在-40~85度,有0.02PPM、0.05PPM、0.1PPM、0.28PPM、0.5PPM等规格

    相位噪声

    (Typical,@10.00MHZ):
    10hz -95dBc/Hz
    100hz -120dBc/Hz
    1Khz -138dBc/Hz
    10Khz -145dBc/Hz
    100Khz -148dBc/Hz

    普通晶体振荡器(SPXO)

    这是一种简单的晶体振荡器,通常称为钟振,其工作完全是由晶体的自由振荡完成。这类晶振主要应用于稳定度要求不高的场合。

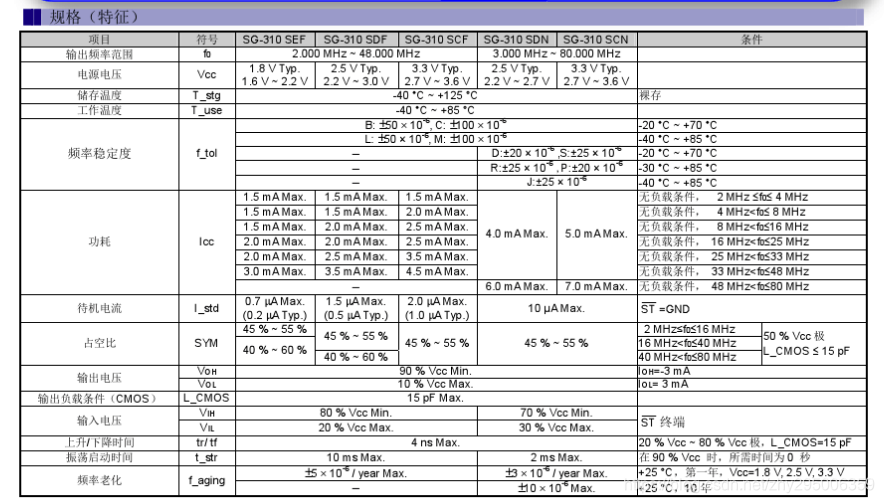

    下图为一颗SPXO规格书中列出的主要参数。
    在这里插入图片描述

    压控晶体振荡器(VCXO)

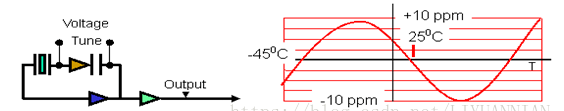

    压控晶体振荡器(voltage controlled oven-controlled crystal oscillator,VCXO)一种可通过调整外加电压使晶振输出频率随之改变的晶体振荡器,主要用于锁相环路或频率微调。压控晶振的频率控制范围及线性度主要取决于电路所用变容二极管及晶体参数两者的组合。

    在这里插入图片描述

    压控恒温晶振(VC-OCXO)

    恒温晶体振荡器和电压控制晶体振荡器结合。

    压控温度补偿晶振(VC-TCXO)

    温度补偿晶体振荡器和电压控制晶体振荡器结合。

    更多参数可以查看Arrow的这边博文:点击link

    业内主要厂商

    日系晶振品牌
    1、爱普生 Epson
    2、日本电波 NDK
    3、京瓷 Ryocera
    4、大真空 KDS
    5、东京电波 Tew
    6、西铁城 Citizen
    7、北陆电气 HDk
    8、日本大河 RIVER
    9、SII
    台系晶振品牌
    1、台湾晶技 TXC
    2、希华 Szward
    3、加高 HELE
    4、鸿星 Hosonzc
    5、泰艺 Titian
    6、嘉硕 TST

    欧美晶振品牌
    1、Vectron
    2、Fox
    3、Raltron
    4、CES
    5、Saronix

    国内晶振品牌
    1、湖北东光
    2、河北唐山晶源
    3、南京华联兴
    4、香港应达利
    5、深圳晶科鑫
    6、深圳扬兴 YXC
    7、等等

    欧美厂商在频率发展上见长,由于其对无线通信技术的发展使其在设计、开发上具有优势,但在生产效率上较低。

    而日本厂商居技术领导地位,在精确度、尺寸大小上具有优异的产品改良能力,同时能够将其进一步予以量产和自动化生产。

    就中国台湾厂商而言,大都直接购买原料配方、机器设备或直接购买制程,产品上市时间讲求迅速,近期已逐步透过设备、制程能力的改善,将技术内化成自身能力并予以提升。

    京瓷晶振
    在这里插入图片描述
    京瓷株式会社晶振集团主要生产销售石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体,石英晶振,有源晶振,压控振荡器等器件,他的第一个字母“K”环起了陶瓷这一英文的第一个字母“C”,它由象征追求更广阔的领域,展翅面向未来的企业商标和企业标识构成.1982年10月,公司由“京都陶瓷株式会社”变更为“京瓷株式会社”之际,便开始启用这一标识.作为象征性标记的颜色,选择了富有热情和挑战意味的红色 .京瓷株式会社晶振所有的生产线都具备顺应时代变化的速度感,通过融合集团的独特技术,进一步积极创造新产品、开拓新市场.

    爱普生晶振
    在这里插入图片描述
    爱普生株式会社EPSON晶振爱普生拓优科梦,(EPSON — TOYOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体,晶振,石英晶振,有源晶振,压控振荡器,压控晶体振荡器(VCXO),温补晶体振荡器(TCXO).创建属于自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,积累了多年的专业知识。爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,创造并提供专研了压电水晶元器件及其关联产品.
    KDS晶振
    在这里插入图片描述
    日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产电子器件遍布全球,包括美国,英国,德国,到中国,新加坡,泰国和其他亚洲国家.
    日本电波 NDK
    在这里插入图片描述

    NDK是日本电波工业株式会社的英文缩写(NIHONDEMPA KOGYO CO., LTD.),公司成立于1948年,NDK在日本建有多个工厂,在中国、马来西亚、美国分别建有工厂。其销售网点也遍布世界各地。
    主营:晶体谐振器、振荡器、滤波器、声表面波滤波器和光学低通滤波器等。

    西铁城(Citizen)
    介绍:西铁城于2001年7月在梧州投资成立领冠电子(梧州)有限公司,注册资本3000万元港币,主要生产石英晶振、手表、液晶反光块及其它新型电子元器件,当年12月投产,2002年出口额为1000多万美元。

    主营:水晶振动子/MHz帯水晶振动子,音叉型水晶振动子/kHz帯水晶振动子,基本波抑制オーバトーン水晶振动子/MHz帯水晶振动子,水晶振动子/MHz帯水晶振动子〈カーエレクトロニクス用〉,音叉型水晶振动子/kHz帯水晶振动子〈カーエレクトロニクス用〉

    特性:小型、薄型优良的耐环境特性,包括耐热性、耐冲击性等

    村田制作所(Murata)
    介绍:村田陶瓷晶振是由日本一家电子零件专业制造厂生产,名叫株式会社村田制作所(Murata Manufacturing Co., Ltd.),其总部设于京都府长冈京市。该公司于1944年10月创业,1950年12月正式改名为株式会社村田制作所,创业者是村田昭。
    主营:陶瓷电容器,高居世界首位。其他具领导地位的零件产品计有陶瓷晶振,陶瓷滤波器,陶瓷振荡子,高频零件,感应器等。
    应用:PC、手机、汽车电子等领域

    加高晶振
    加高电子(H.ELE.)是晶振,石英晶振,贴片晶振有源晶振,压控振荡器频率组件的专业制造商,目前所提供之石英晶体(Crystal),晶体振荡器(Oscillator)之生产及销售规模居全台领先地位.成立于1976年,藉由与日本DAISHINKU(KDS)株式会社的合作,引进日本精密制程、产品设计技术及讲究的质量管理工法,进而累积扎实的研发能力.为更好的满足用户需求,制造质量与价格优势,我们在台湾、加高晶振集团在大陆及泰国皆拥有生产工厂以及销售办事处和经销商.

    希华
    希华晶振晶体科技有限公司成立于1988年,资本额为1,500万元整,开始以普通石英频率控制元件之研发、设计、生产与销售.从人工晶棒长成到最终产品,透过最佳团队组合及先进之生产技术,建立完整的石英晶振,贴片晶振,压控温补晶振,晶体振荡器等产品线.希华晶振晶体科技有限公司敏锐地掌握电子产品轻薄短小化、快速光电宽频传输与高频通讯的发展主流,致力于开发小型化、高频与光电领域等产品.

    CTS晶振
    成立于1896年,CTS公司(NYSE:CTS)是一个领先的设计师和制造商的传感器、执行器和电子组件石英晶振在航空航天、通讯、国防、工业、信息技术、医疗和交通运输市场.西迪斯所生产石英晶振,高精度贴片晶振,晶体振荡器,压控温补晶振的性能、可靠性和工程技术都很出色.CTS晶振公司自1896年以来,CTS晶振一直是未来的一部分.随着技术的不断进步,不断追求创新,为满足市场的广泛需求.

    PDI晶振
    PDI工厂位于威斯康星州米德尔顿,主要以生产晶体,时钟振荡器,TCXO,VCXO,OCXO,晶体滤波器和射频和微波滤波器,产品广泛应用于航空航天,国防,工业,电信和消费者市场。与以上CTS晶振相同的特点,型号都从简化,多以C+数字。

    瑞康晶振
    新西兰瑞康于1967成立,瑞康是全球领先的设计和制造世界领先的频率控制解决方案的高科技公司。今天,我们生活在一个有线、无线和光网络连接的社会。数据随时随地高速传输。RAKON产品被发现在通信的最前沿,速度和可靠性是最重要的。无论是在基础设施的深处,太空中的卫星,还是导航设备——Rakon的产品都处于实现连接、更快、更可靠的前沿。

    ABRACON晶振
    成立于 1992 年的 Abracon Corporation 是一家私有的加利福利亚州公司。也是全球领先的频率控制和磁性元件供应商。Abracon (www.abracon.com) 提供广泛的晶体振荡器、石英晶体、陶瓷谐振器、滤波器、SAW 器件、电感器、扼流圈、线圈和变压器。abracon在业界也被简称为ABR晶振,型号以ABM开头

    ECS晶振
    美国ECS晶振集团自1980年成立以来,在国际上已历经了38年的业务.ECS Inc.晶振集团现已经成为市场领导者提供创新、先进的贴片晶振、温补晶振频率控制组件解决方案,所生产所涉及的应用领域范围有:电信、工业、公用事业、导航、汽车、电子、航空航天和医疗与一流的制造行业。基于陶瓷谐振器,温补晶振和其他基于压电的产品.ECS inc .以迅速扩大的市场部门的多元化产品基础,热情关注客户和市场趋势,调动企业的力量,为世界各地的客户提供一贯的卓越服务。

    SiTIme晶振
    在这里插入图片描述
    晶振品牌排名一一SiTIme晶振是一家美国模拟半导体公司,致力于用可取代传统石英产品的硅MEMS计时解决方案改变全球50亿美元的计时市场。凭借着85%的市场份额和2013年超过2亿片器件的出货量。扬兴科技是SiTIme晶振一级代理商,亦是中国首家可编程晶振厂家;一小时量产千片级别以上的有源晶振,大批量1-2天快速交付。

    晶技 TXC
    在这里插入图片描述
    TXC全称为台湾晶技又名台晶电子,总部位于台湾台北,TXC为一专业频率组件制造厂,自1983年12月成立以来,致力于插件式(DIP)与表面黏着式(SMD)石英晶体系列之研发、设计、生产与销售,专事生产高精密、高质量之石英晶体谐振器(crystal resonator)、振荡器(Oscillator)等系列产品。

    目前在全球同行业排名第三。多年来,始终以提升客户价值为目标,提供客户各种精密频率组件需求的完整解决方案,以满足客户全方位的需求;在价格、质量、交期、服务等方面晶技的表现,始终以超越客户的期待为目标。

    希华 Siward
    在这里插入图片描述
    希华晶体科技成立于1988年,总部位于台湾台中,专精于石英频率控制元件之研发、设计、生产与销售。从人工晶棒长成到最终产品,透过最佳团队组合及先进之生产技术,建立完整的产品线,包含人工水晶、石英晶片、SAW WAFER,以及石英晶体、晶体振荡器、晶体滤波器、温度补偿型及电压控制型产品等,以健全的供应炼系统,为客户提供全方位的服务。

    产品应用范围包含行动电话、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等,扮演基本信号源产生、传递、滤波等功能。持续致力于技术研究开发及品质落实扎根,营运据点遍布台湾、中国大陆、日本、新加坡、美国及欧洲等世界各地,使希华得以提供服务予世界电子大厂。

    深圳市捷比信实业有限公司
    厂家介绍:深圳市捷比信实业有限公司,是一家专业从事高新技术电子元器件、设备研究开发和代理销售型企业。公司地址位于深圳市龙华新区,注册资本伍佰万元人民币;面向国内外客户,提供符合未来电子行业发展要求的环保、小型化电子组件。拥有优越的技术研发团队,致力于薄膜的制程技术研发与高频组件/模块整合的设计开发;

    主营生产:晶振、晶体晶振、贴片晶振、无源晶振

    北京时代嘉盈科技有限公司

    公司简介: 北京时代嘉盈科技有限公司是专业生产各类晶振的电阻厂家之一,也是具有二十年专业生产、研发、设计制造晶振有着丰富经验的厂家。
    主营产品:晶振、贴片晶振、无源晶振

    深圳市晶科鑫实业有限公司
    公司简介:深圳市晶科鑫实业有限公司是专注研发、生产和销售于一体的晶振工厂,独有品牌SJK,畅销国内外,是晶振行业的领军品牌,拥有高素质的员工团队,专业为客户提供完善的晶振产品整体解决方案,尤以通讯产品的SMD频率控制元件著称。拥有国际先进的生产及检测设备,超净化生产环境,通过在质量和服务上的不懈努力,晶振产品全系列符合RoHS环保和Pb Free环保标准。

    主营产品:晶振、石英晶振、贴片晶振、振荡器、谐振器、石英晶体

    深圳扬兴科技有限公司

    公司简介:目前深圳扬兴科技有限公司拥有YXC自主品牌,并于2017年被评为“电子元器件十大品牌”,产品通过Rohs、环保等认证,现全球拥有超过10家以上YXC代理商,服务范围触及四大洲。2016年,扬兴成为国内首家可编程晶振厂商,在可编程领域占据重要地位。

    主营产品:无源晶振、晶体振荡器

    深圳市康华尔电子有限公司
    公司简介:深圳市康华尔电子有限公司是国内知名的晶振厂家,企业在国内压电石英晶振行业生产经营二十多年,早期产品基本用于出口,在 2006年转向国内市场销售,公司在05年自购土地新建工业园,全线投入贴片晶振自动化生产领域,在于2006年成立研發中心;并用 于自己品牌(KON),公司在2001年通過ISO9002認証并注冊。部分产品已注册国家专利,建立了 高效完善的質保体系。公司于2005年在江西省赣州地区自购土地300亩地新建现代化厂房 ,并成功用于自己的工业园。

    主营产品:石英晶振,贴片晶振, 音叉晶体,32.768K晶振,声表面谐振器,声表面滤波器,陶瓷晶振,贴片晶振.并且自主研发生产,陶瓷雾化片,微孔雾化片.

    蓝界科技(深圳)有限公司

    厂家介绍:蓝界科技(深圳)有限公司 是全球电子原厂授权代理分销商, 致力于为原始制造商、合同制造商、电子工厂,我们拥有良好的供货渠道,货源稳定持续,长期备有大量现货库存,我们始终秉承为客户保证产品原装正品(Original),降低采购成本(Costown),缩短供货周期(Short LT)的OCS服务原则,全心服务于全球领域的广大电子产品的需求商。

    主营产品:晶振、贴片晶振, 音叉晶体,

    深圳市智芯恒科技有限公司

    厂家介绍:深圳市智芯恒科技有限公司专业从事研发,生产及销售晶振等电子元器件,公司主要服务对象为内地电子生产厂商,在深圳和国外的电子元件采购业务,及科研技术开发人员提供配套采购业务。

    主营生产:晶振、贴片晶振

    肇庆市科锐电子有限公司

    厂家介绍: 肇庆市科锐电子有限公司是一家多元化企业,公司座落国家AAAA级优秀旅游城市广东省肇庆市,毗邻风景名胜肇庆七星岩景区,与国内最大的晶振生产基地风华高科相邻。 科锐电子的经营理念是:科学发展、锐意进取。

    主营生产:晶振、贴片晶振、贴片电子

    展开全文
  • Hf(高频操作专用型)荧光灯的开发是...增压换流及换流输入输出电流、电功率及效率的测量。  2.电感电流及商用高频的确认(无相应标准)。  3.启动时控制电源的损耗变化的确认。  4.换流启动时的
  • f电子课程设计课题

    2013-12-17 13:12:39
    电子技术课程设计参考题目 ...3、CMOS一小时计时器 27、压控输出波形振荡器 4、脉搏测量仪 28、延时节电照明电路 5、简易双积分式电压表 29、给随身听加装功率放大器 6、实用汽车防盗报警器 30、电子抢答器
  • VCO:压控振荡器,就是输入什么样的电压波形输出什么样的。 这个我实现的是用单片机控制的一片DAC8562芯片实现的,输出三角波形输出周期为100hz,所以在设计高通滤波电路的时候截止频率要设计100hz。 滤波电路的...
  • 电路中的V1、R7、R8构成缓冲放大,R9 为电位,用于改变输出波形的幅度。 附:基于ICL8038函数信号发生的设计 本设计是以ICL8038 和AT89C2051 为核心设计的数控及扫频函数信号发生。ICL8038 作为函数...
  • 电感电流实际为三角波,其包络为电感电流参考信号,由于电感电流参考信号为电压误差放大输出与整流后的boost电路输入电压波形的乘积,且当系统稳定工作时,误差放大输出基本恒定,故电感电流的包络基本为...
  • 摘要:利用压控振荡器CD4046和可编程逻辑器件EPM7128构成控制系统,通过调节逆变输出脉冲的占空比和频率,实现臭氧电源输出电压和频率的调节,从而达到对臭氧电源输出功率的调节。调试结果表明该系统满足实时性和...
  • 摘要:利用压控振荡器CD4046和可编程逻辑器件EPM7128构成控制系统,通过调节逆变输出脉冲的占空比和频率,实现臭氧电源输出电压和频率的调节,从而达到对臭氧电源输出功率的调节。调试结果表明该系统满足实时性和...
  • 锁相环路由于具有高稳定性、优越的跟踪性能及良好的抗干扰性,在频率合成中得到了广泛应用。但简单的锁相环路对输出频率、频率分辨率等指标往往不能满足要求,所以要...这样一个波动电压加到压控振荡器上就会产生频率调
  • 0 引 言  同传统的脉冲超宽带(IR-UWB)相比,线性调频超宽度(Chirp-UwB)以...利用模拟锁相环(PLL)虽可以产生很宽的带宽,可是受PLL自身惰性环节的影响,调频时间慢,转换速率低,且因其受锁相精度及压控振荡器(VCO)电
  • Crystek Crystals公司近日推出一款1GHz的声表面压控振荡器(VCSO)CVCSO-914-1000。该器件具有低噪声、低抖动和理想正弦波形输出等特性,适用于PLL频率转换、航空、电信及测量测试等多种应用。 CVCSO-914-1000采用...
  • VCO是压控振荡器的英文简称,它是一种电压转换成频率的装置,图1所示即为ML4425的VC0外部元件连接图。ML4425的VC0的输人电压为20脚SPEED FB电压VRC,输出信号是与TTL电平兼容的时钟频率信号FVCO,此信号与VCO成正比,...
  • VCO是压控振荡器的英文简称,它是一种电压转换成频率的装置,图1所示即为ML4425的VC0外部元件连接图。ML4425的VC0的输人电压为20脚SPEED FB电压VRC,输出信号是与TTL电平兼容的时钟频率信号FVCO,此信号与VCO成正比,...
  • 晶振的各项技术参数

    2021-01-20 06:00:01
    晶振的技术参数包括频率特性参数,波形参数,压控(或调制)参数,环境(条件)参数等。  一、频率特性参数  1、标称频率:是技术条件所指定的频率,即晶振输出频率的名义值。  2、频率准确度:在标称电压、...
  • 晶振的技术参数包括频率特性参数,波形参数,压控(或调制)参数,环境(条件)参数等。  一、频率特性参数  1、标称频率:是技术条件所指定的频率,即晶振输出频率的名义值。  2、频率准确度:在标称电压、...

空空如也

空空如也

1 2 3
收藏数 55
精华内容 22
关键字:

压控振荡器输出波形
