  • 实验拓扑图: 实验步骤: 1)配置终端设备 主机IP地址参数:192.168.10.1/255.255.255.0,网关192.168.10.254。 配置网络设备。 配置交换机。 2)创建VLAN <sw>system-view [sw]vlan 10 [sw-vlan10] quit ...

    实验需求:

    1)确保PC可以访问外部网络

    2)PC访问外部网络的首选链路是左边线路

    3)左边线路故障后,则使用右边线路访问

    4)左边线路故障修复后,流量自动切换回来

    实验拓扑图:

     实验步骤:
    1)配置终端设备 主机IP地址参数:192.168.10.1/255.255.255.0,网关192.168.10.254。
     配置网络设备。
     配置交换机。
    2)创建VLAN
    <sw>system-view [sw]vlan 10 [sw-vlan10] quit [sw] 3)
    3)将接口放入指定的VLAN

    //配置连接 PC 的接口
     [sw]interface GigabitEthernet 0/0/1
    [sw-GigabitEthernet0/0/1] port link-type access
    [sw-GigabitEthernet0/0/1] port default vlan 10
    //配置连接 R1 的接口
    [sw]interface GigabitEthernet 0/0/2
    [sw-GigabitEthernet0/0/2] port link-type access
    [sw-GigabitEthernet0/0/2] port default vlan 10

    4)配置路由器
    //设备初始化配置
    <Huawei>system-view
    [Huawei] sysname R1
     //配置 vlan 10 的网关接口
    [R1] interface GigabitEthernet 0/0/0
    [R1-GigabitEthernet0/0/0] ip address 192.168.10.254 24
    [R1-GigabitEthernet0/0/0] quit
    //配置连接Internet 的主链路
    [R1] interface GigabitEthernet 0/0/1
    [R1-GigabitEthernet0/0/1] ip address 192.168.12.1 24
    [R1-GigabitEthernet0/0/1] quit
    //配置连接 Internet 的备份链路
    [R1] interface gi0/0/2
    [R1-GigabitEthernet0/0/2] ip address 192.168.90.1 24
    [R1-GigabitEthernet0/0/2] quit
    //配置去往Internet的主链路
    [R1] ip route-static 0.0.0.0 0.0.0.0 192.168.12.2
    //配置去往Internet的备份链路
    [R1] ip route-static 0.0.0.0 0.0.0.0 192.168.90.2 preference 70

    5)配置模拟的运营商设备
    配置互联接口IP地址
    //设备初始化配置
    <Huawei>system-view
    [Huawei]sysname DianXin
    //配置与企业相连的主链路接口
    [DianXin]interface gi0/0/1
    [DianXin-GigabitEthernet0/0/1] ip address 192.168.12.2 24
    [DianXin-GigabitEthernet0/0/1] quit
    //配置与企业相连的备份链路接口
    [DianXin]interface gi0/0/2
    [DianXin-GigabitEthernet0/0/2] ip address 192.168.90.2 24
    [DianXin-GigabitEthernet0/0/2] quit
    //配置与公网服务器互联的网关接口
    [DianXin]interface gi0/0/0
    [DianXin- GigabitEthernet0/0/0] ip address 200.1.1.254 255.255.255.0
    [DianXin- GigabitEthernet0/0/0] quit
    配置返回路由
    //配置与企业的主链路对应的路由
    [DianXin] ip route-static 192.168.10.0 255.255.255.0 192.168.12.1
    //配置与企业的备份链路对应的路由
    [DianXin] ip route-static 192.168.10.0 255.255.255.0 192.168.90.1 preference 90

    6)配置公网服务器
    IP相关参数:200.1.1.1/255.255.255.0,默认网关200.1.1.254。
    7)验证与测试 //验证交换机配置
    Display vlan -> 确保存在 vlan 10
    Display port vlan -> 确保2个接口属于 vlan 10

    //验证路由器配置
    Display ip interface brief -> 确保接口IP正确
    Display ip routing-table ->确保主链路路由存在路由表 //验证电信配置
    Display ip interface brief ->确保接口 IP 正确
    Display ip routing-table ->确保与企业对应的路由的主备关系相同 //测试与服务器的互通(并抓包)
    PC :  Ping 200.1.1.1 ,确保互通,并且转发路径有限选择左边路径;

    展开全文
  • 上一篇已经了解了如何配置zabbixmap,也提到了如何连接两个map元素,这节我们来讲两个map元素之间的链路指示配置。 我们需要在链路上配置trigger,如果trigger出现问题,那么线路颜色发生相应的变化,这样很容易...

    Link indicators介绍

    上一篇已经了解了如何配置zabbix map,也提到了如何连接两个map元素,这节我们来讲两个map元素之间的链路指示配置

    我们需要在链路上配置trigger,如果trigger出现问题,那么线路颜色发生相应的变化,这样很容易判断设备的网络状况。

    Link indicators配置

    首先需要连接两个设备,在弹出的链路属性上点击edit(如何连接两个map设备,请看上一篇文章),在trigger处点击"add",选择用于判断链路状态的trigger,例如我选择的“Zabbix agent on webserver_forttlsa is unreachable for 5 minutes”,一旦zabbix agent连不上,链路颜色将会变成红色。



    链路正常图如下

    链路异常如下



    转载于:https://www.cnblogs.com/wyzhou/p/10838762.html

    展开全文
  • 中小企业园区网建设的拓扑图

    热门讨论 2011-12-15 14:38:14
    网络工程的中小企业园区网建设实验的拓扑图,这个图片比较清晰,另外一个是packet tracer产生的拓扑图文件,格式是pkt。

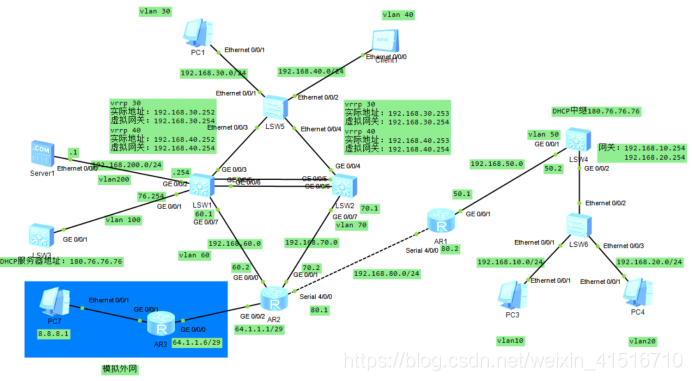

  • 这是我模拟设计的公司拓扑图,左边是我们的总公司,因为总公司终端多业务多,采用了核心结构,右边终端数量少业务,采用了单核心结构。          首先看终端,有...

    在这里插入图片描述

    1.项目介绍

             这是我模拟设计的公司拓扑图,左边是我们的总公司,因为总公司终端多业务多,采用了双核心结构,右边终端数量少业务,采用了单核心结构。
             首先看终端,有不同的部门,不同的业务,所以采用了vlan划分技术,可以把相同业务划分的一个vlan,这样的好处有3个,1.隔离广播域,避免没有必要的广播包。2.隔离业务故障,比如arp攻击,dhcp私设。3.布线灵活。 vlan对应的就是相应的access口,因为access口只让相应标签的流量通过,接入层上面通常只有一条链路,所以设置为trunk口,它能让多种业务流量通过。接入层交换机可以选用CISCO WS-C2960-24TC-L,传输速率:10/100Mbps 端口数量:26个 ,价格在4千元左右。
             分公司使用一个三层核心交换机连接各个接入层的交换机,因为它的转发速率快,且能实现各个vlan之间的相互通信。可以选用Cisco 3750X-24T-L ,24口全千兆。每个终端都要有地址,而手工配置工作量大,且容易出错。所以我们采用dhcp协议,对pc动态分配地址。因为dhcp服务器在总部,不属于同一个网段,所以在三层核心交换机配置了一个dhcp中继。分公司与总公司通信,数据走互联网的话不安全,所以我们采用了广域网专线,使用的是ppp协议。
             双核心实现了高可靠性,两台核心交换机之间使用了链路聚合技术。并且这两台都充当了网关设备,运用的是VRRP技术。在使用高可靠性的同时,它会带来一个问题,那就是环路。我们为了解决问题使用了一个收敛速度快,又能负载均衡的生成树协议——mstp。
             因为公网ip数量少,价格高。所以我们采用了pat技术,大量pc使用少量公网ip上网。我们配置了acl,可以对相应的ip做限定。

    配置:

    可直接拿配置好的 : https://github.com/lijiahaoGithub/Double-Core.git

    LSW5:

    vlan batch 30 40

    stp region-configuration
    region-name text
    instance 1 vlan 30
    instance 2 vlan 40
    active region-configuration

    interface Ethernet0/0/1
    port link-type access
    port default vlan 30

    interface Ethernet0/0/2
    port link-type access
    port default vlan 40

    interface Ethernet0/0/3
    port link-type trunk
    port trunk allow-pass vlan 2 to 4094

    interface Ethernet0/0/4
    port link-type trunk
    port trunk allow-pass vlan 2 to 4094

    LSW6:

    vlan batch 10 20

    interface Ethernet0/0/1
    port link-type access
    port default vlan 10

    interface Ethernet0/0/2
    port link-type trunk
    port trunk allow-pass vlan 2 to 4094

    interface Ethernet0/0/3
    port link-type access
    port default vlan 20

    三层设备:
    LSW4:

    vlan batch 10 20 50

    interface Vlanif10
    ip address 192.168.10.254 255.255.255.0
    dhcp select relay
    dhcp relay server-ip 180.76.76.76

    interface Vlanif20
    ip address 192.168.20.254 255.255.255.0
    dhcp select relay
    dhcp relay server-ip 180.76.76.76

    interface Vlanif50
    ip address 192.168.50.2 255.255.255.0

    interface GigabitEthernet0/0/1
    port link-type access
    port default vlan 50

    interface GigabitEthernet0/0/2
    port link-type trunk
    port trunk allow-pass vlan 2 to 4094

    ospf 1 router-id 5.5.5.5
    area 0.0.0.1
    network 192.168.50.0 0.0.0.255
    network 192.168.10.0 0.0.0.255
    network 192.168.20.0 0.0.0.255

    ip route-static 0.0.0.0 0.0.0.0 192.168.50.1

    LSW1:

    vlan batch 30 40 60 100 200

    stp instance 1 root primary
    stp instance 2 root secondary
    dhcp enable

    stp region-configuration
    region-name text
    instance 1 vlan 30
    instance 2 vlan 40
    active region-configuration

    interface Vlanif30
    ip address 192.168.30.252 255.255.255.0
    vrrp vrid 30 virtual-ip 192.168.30.254
    vrrp vrid 30 priority 150
    dhcp select relay
    dhcp relay server-ip 180.76.76.76

    interface Vlanif40
    ip address 192.168.40.252 255.255.255.0
    vrrp vrid 40 virtual-ip 192.168.40.254
    dhcp select relay
    dhcp relay server-ip 180.76.76.76

    interface Vlanif60
    ip address 192.168.60.1 255.255.255.0

    interface Vlanif100
    ip address 180.76.76.254 255.255.255.0

    interface Vlanif200
    ip address 192.168.200.254 255.255.255.0

    interface Eth-Trunk1
    port link-type trunk
    port trunk allow-pass vlan 2 to 4094

    interface GigabitEthernet0/0/1
    port link-type access
    port default vlan 100

    interface GigabitEthernet0/0/2
    port link-type access
    port default vlan 200

    interface GigabitEthernet0/0/3
    port link-type trunk
    port trunk allow-pass vlan 2 to 4094

    interface GigabitEthernet0/0/4

    interface GigabitEthernet0/0/5
    eth-trunk 1

    interface GigabitEthernet0/0/6
    eth-trunk 1

    interface GigabitEthernet0/0/7
    port link-type access
    port default vlan 60

    ospf 1 router-id 8.8.8.8
    area 0.0.0.0
    network 180.76.76.0 0.0.0.255
    network 192.168.60.0 0.0.0.255
    network 192.168.30.0 0.0.0.255
    network 192.168.40.0 0.0.0.255
    network 192.168.200.0 0.0.0.255

    ip route-static 0.0.0.0 0.0.0.0 192.168.60.2

    LSW2:

    vlan batch 30 40 70

    stp instance 1 root secondary
    stp instance 2 root primary

    stp region-configuration
    region-name text
    instance 1 vlan 30
    instance 2 vlan 40
    active region-configuration

    interface Vlanif30
    ip address 192.168.30.253 255.255.255.0
    vrrp vrid 30 virtual-ip 192.168.30.254
    dhcp select relay
    dhcp relay server-ip 180.76.76.76

    interface Vlanif40
    ip address 192.168.40.253 255.255.255.0
    vrrp vrid 40 virtual-ip 192.168.40.254
    vrrp vrid 40 priority 150
    dhcp select relay
    dhcp relay server-ip 180.76.76.76

    interface Vlanif70
    ip address 192.168.70.1 255.255.255.0

    interface MEth0/0/1

    interface Eth-Trunk1
    port link-type trunk
    port trunk allow-pass vlan 2 to 4094

    interface GigabitEthernet0/0/1

    interface GigabitEthernet0/0/2

    interface GigabitEthernet0/0/3

    interface GigabitEthernet0/0/4
    port link-type trunk
    port trunk allow-pass vlan 2 to 4094

    interface GigabitEthernet0/0/5
    eth-trunk 1

    interface GigabitEthernet0/0/6
    eth-trunk 1

    interface GigabitEthernet0/0/7
    port link-type access
    port default vlan 70

    ospf 1 router-id 5.5.5.5
    area 0.0.0.0
    network 192.168.70.0 0.0.0.255
    network 192.168.30.0 0.0.0.255
    network 192.168.40.0 0.0.0.255

    ip route-static 0.0.0.0 0.0.0.0 192.168.70.2

    LSW3:模拟dhcp服务器
    vlan batch 200

    ip pool vlan10
    gateway-list 192.168.10.254
    network 192.168.10.0 mask 255.255.255.0
    dns-list 192.168.200.1

    ip pool vlan20
    gateway-list 192.168.20.254
    network 192.168.20.0 mask 255.255.255.0
    dns-list 192.168.200.1

    ip pool vlan30
    gateway-list 192.168.30.254
    network 192.168.30.0 mask 255.255.255.0
    dns-list 192.168.200.1

    ip pool vlan40
    gateway-list 192.168.40.254
    network 192.168.40.0 mask 255.255.255.0
    dns-list 192.168.200.1

    interface Vlanif200
    ip address 180.76.76.76 255.255.255.0
    dhcp select global

    interface MEth0/0/1

    interface GigabitEthernet0/0/1
    port link-type access
    port default vlan 200

    ip route-static 0.0.0.0 0.0.0.0 180.76.76.254

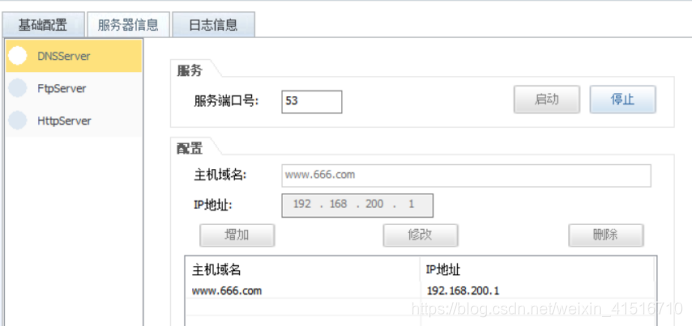

    Server1:充当本地DNS服务器和公司web服务器

    在这里插入图片描述在这里插入图片描述路由器:
    AR1:

    interface Serial4/0/0
    link-protocol ppp
    ip address 192.168.80.2 255.255.255.0

    interface Serial4/0/1
    link-protocol ppp

    interface GigabitEthernet0/0/1
    ip address 192.168.50.1 255.255.255.0

    ospf 1 router-id 1.1.1.1
    area 0.0.0.1
    network 192.168.50.0 0.0.0.255
    network 192.168.80.0 0.0.0.255

    ip route-static 0.0.0.0 0.0.0.0 192.168.80.1

    AR2:

    acl number 2000
    rule 5 permit source 192.168.10.0 0.0.0.255
    rule 10 permit source 192.168.20.0 0.0.0.255
    rule 15 permit source 192.168.30.0 0.0.0.255

    nat address-group 1 64.1.1.3 64.1.1.5

    interface Serial4/0/0
    link-protocol ppp
    ip address 192.168.80.1 255.255.255.0

    interface Serial4/0/1
    link-protocol ppp

    interface GigabitEthernet0/0/0
    ip address 192.168.60.2 255.255.255.0

    interface GigabitEthernet0/0/1
    ip address 192.168.70.2 255.255.255.0

    interface GigabitEthernet0/0/2
    ip address 64.1.1.1 255.255.255.248
    nat outbound 2000 address-group 1
    nat static global 64.1.1.2 inside 192.168.200.1

    interface NULL0

    interface LoopBack0
    ip address 1.1.1.1 255.255.255.0

    ospf 1 router-id 2.2.2.2
    area 0.0.0.0
    network 1.1.1.0 0.0.0.255
    network 64.1.1.0 0.0.0.7
    network 192.168.60.0 0.0.0.255
    network 192.168.70.0 0.0.0.255
    area 0.0.0.1
    network 192.168.80.0 0.0.0.255

    ip route-static 0.0.0.0 0.0.0.0 64.1.1.6

    AR3:模拟外网isp,实际应用中不用配置,只需向运营商购买公网ip即可

    interface GigabitEthernet0/0/0
    ip address 64.1.1.6 255.255.255.0

    interface GigabitEthernet0/0/1
    ip address 8.8.8.254 255.255.255.0

    数据流分析:

    在这里插入图片描述DHCP:动态主机设置协议
    我们公司的终端很多,手动分配地址会非常的麻烦,而且容易出错,所以我们用到DHCP动态主机设置协议,DHCP服务器会自动分配地址给终端。
    发现阶段:主机发送一个DHCP Discover广播包,其中:
    三层封装:
    源端口是68,目标端口是67
    源ip是0.0.0.0,目标ip是255.255.255.255
    二层封装:
    源mac是本机的mac地址,目标mac地址是全f

    二层交换机收到后,拆开二层,首先会学习,将源mac地址与接口绑定,查看mac表做相应转发,而这里的mac地址的全f,所以它会广播这个包。
    三层交换机收到,他也具备二层功能,先学习,发现目标mac是全f,就会在它的vlan里广播。对于vlan的网关收到先看目标mac,全f,拆开。查看目标ip是广播地址,可以拆开,发现端口是68,目标端口是67,,是一条去往dhcp服务器的包,因为其配置了dhcp中继,所以它会重新封装这个包。其中:
    三层封装:
    源ip是三层交换机的ip,目标ip是配置中继的ip地址即dhcp服务器地址
    源端口是67,目标端口是67
    二层封装:
    源mac是三层交换机出端口的mac,目的mac是对面路由器接口的mac地址
    数据部分会加入网关的ip。

    路由器收到这个包,拆开二层目的mac是我的,接着拆开三层,发现目标ip不是我,则查看路由表,封装ppp协议向s4/0/0口发出。对面路由器收到拆开ppp头部,查看路由表进行转发。

    DHCP服务器回复一个DHCP offer包,其中:
    源ip为dhcp服务器的ip,目标ip是最开始三层交换的ip
    源端口是67,目标端口是67
    回来的路径大致一样,到了LSW4会变成广播包,以广播的形式转发。很多主机会收到,但只有对照自己的mac与数据包中的数据中mac一致才会使用。

    DHCP request:当Client收到了DHCP Offer包以后(如果有多个可用的DHCP服务器,那么可能会收到多个DHCP Offer包),确认有可以和它交互的DHCP服务器存在,于是Client发送Request数据包,请求分配IP。
    此时的源IP和目的IP依然是0.0.0.0和255.255.255.255。

    接着服务器回复一个DHCP ack

    展开全文
  • 今天继续给大家介绍WLAN相关内容,本文主要介绍了AC双链路冷备份的原理,并使用华为eNSP模拟器,实现了AC双链路冷备份配置。 一、AC双链路冷备份原理 在Fit AP组网架构中,为了防止AC单点故障,提高网络的健壮性和...

    今天继续给大家介绍WLAN相关内容,本文主要介绍了AC双链路冷备份的原理,并使用华为eNSP模拟器,实现了AC双链路冷备份配置。

    一、AC双链路冷备份原理

    在Fit AP组网架构中,为了防止AC单点故障,提高网络的健壮性和稳定性,可以配置AC双链路备份。AC双链路备份技术,允许网络中以一主一备的方式或双主分担的方式存在两个AC,AP与两个AC之间都建立CAPWAP隧道,当主AC发生故障时,另一台AC接替主AC完成其管理AP功能。两个AC之间配置相同。
    AC双链路冷备份过程如下所示:
    1、链路建立
    AP与两个AC都建立CAPWAP隧道。
    2、主备切换
    AP会对AC的状态定时发送Echo报文进行活性检测,当收不到AC的回应时认为AC故障,AP在主AC故障时会自动进行主备倒换,主AC由工作状态变为备份状态,备AC由备份状态变为工作状态。
    3、主备回切
    当AP检测到主AC恢复正常后,会触发回切。但是为避免网络震荡导致频繁倒换,AC在进行主备回切时又一定的延时。该时间不可以配置,固定为20个Echo周期。

    二、AC双链路冷备份实验要求及拓扑

    下面,我将使用华为eNSP模拟器,设计并实现一个AC双链路备份的实验。
    在这里插入图片描述
    实验拓扑图上所示,现在要求按照图示要求配置AC双链路备份。

    三、AC双链路冷备份配置相关命令

    AC双链路备份需要在WLAN配置完成的基础上进行配置。配置AC双链路备份时,首先建立ap-system-profile,并且制定主AC和备份AC,之后在ap-id中调用ap-system-profile即可,相关配置如下所示:

    ap-system-profile name 1
      primary-access ip-address 192.168.100.102
      backup-access ip-address 192.168.100.101
    ap-id 0 type-id 56 ap-mac 00e0-fc2d-12c0 ap-sn 2102354483107014C956
      ap-system-profile 1


    本实验为AC、AP二层组网,如果是三层组网的场景,则在DHCP服务器上配置Option43选项时,配置两个IP地址即可。

    四、AC双链路冷备份实现效果

    在完成上述配置后,可以看出,两个AP分别和两个AC建立了CAPWAP隧道,抓包显示如下:
    在这里插入图片描述
    原创不易,转载请说明出处:https://blog.csdn.net/weixin_40228200/article/details/120423637

    展开全文
  • 网络拓扑图

    千次阅读 2019-08-26 21:02:58
    星型拓扑结构: 主要应用在以太网中采用绞线或光纤,对应的标准集是IEEE802.3.。绞线最大传输距离100m。 星型拓扑结构的优缺点: 优点: 节点扩展,移动方便 网络传输速度快 维护容易 缺点: ...
  • ensp vrrp双链路备份

    2020-12-11 14:14:43
    ensp vrrp双链路备份一、实验topo二、实验目的三、PC及设备端口基本配置四、OSPF路由配置五、配置VRRP六、验证实验结果 一、实验topo 二、实验目的 SW2为192.168.10.0网段的主路由,192.168.20.0的备用路由 SW3为...
  • Matlab-拓扑图绘制

    千次阅读 2020-08-06 18:32:22
    Matlab-拓扑图绘制(1) 效果图 话不多说,先上效果图: 这是8个节点的全连接拓扑,即任意两点之间均连接,但连接的权重不同,在图上主要呈现的是 拓扑连接关系:全连接 标记节点的名称:1, 2,…, 8 标记连接权重...
  • 专网视频会议系统拓扑图 目前,5G专网具有大宽带、广连接、低延时、高安全性的优势。同时,5G专网可以与现有的IT网络兼容互通,满足部署区域化、网络需求个性化、行业应用场景化的特点。5G融合部署缩短建设周期、...
  • 【新手】网络拓扑图要这样画

    千次阅读 2020-10-16 13:57:49
    1. 单核心网络拓扑设计(如) (上写的是路由器连接外网,也可以连接公司别的分支机构,比如现在是上海分公司,也可以用路由器和北京分公司相连,当然要借助联通或电信的骨干网络,下同) 单核心网络是指在整个...
  • 一群小伙伴在问各类型拓扑图的问题,怎么设计,怎么配置,或者让群里的大佬帮忙看看,这图有没有啥问题的…… 太多了。 网络拓扑(Network Topology)是啥?你可以把他理解成是用传输媒体互连各种设备的物理布局。...
  • 组合逻辑描述网路功能的体系结构,配置形式描述网路单元的邻接关系,即以交换中心(或节点)和传输链路所组成的拓扑结构。常见的网络拓扑结构有星型结构、总线结构、环形结构、树形结构、网状结构、混合型拓扑以及...
  • 网络拓扑图分类

    千次阅读 2018-03-08 16:47:00
    拓扑图给出网络服务器、工作站的网络配置和相互间的连接。网络的拓扑结构有很多种,主要有星型结构、环型结构、总线结构、分布式结构、树型结构、网状结构、蜂窝状结构等。 1.星性结构。  星形网络是由中央结点为...
  • 认识网络、几种常用的网络拓扑图

    万次阅读 多人点赞 2020-07-20 20:11:35
    设计:根据业务需求客户需要规划出网络拓扑图。 需求分析:就是根据组织策略,来考虑不同部门的网络配置情况。 项目计划:考虑项目进度(开始时间、完成时间)、成本多少、质量达到什么标准。 设备选购:需要购买...
  • 做个上海地铁拓扑图

    2019-11-08 23:34:00
    @[TOC]做个上海地铁拓扑图 前期说明 主要是涉及到的站点信息 程序语言 MATLAB 涉及站点 由于数据有限,只做1到11号线的站点,而且由于部分数据不全,也不是这些线上的全部站点都有。共234个站点,256条链路。 所需...
  • 因此,计算机网络拓扑图也可以由节点(即顶点)和链路(即边)来进行定义和绘制。 延伸: 无向图 两个节点之间只有一条线相连接,且没有方向。 有向图 两个节点之间只有一条线相连接,且有方向。方向可以单向,...
  • 适用于:有多个以太WAN口的机型。 业务需求: 运营商1分配的接口IP为100.100.1.2,子网掩码为255.255.255.252,网关IP为100.100.1.1。...实现通过静态IP上行接入Internet,链路1和链路2的出口路由采用等价默认路...
  • 双链路智能切换

    千次阅读 2015-08-27 15:13:34
    在上一期中,我们介绍了非常给力的双链路网吧解决方案,但在实际使用过程中,仍然有很多网吧老板抱怨。 一、 网吧老板的抱怨 这位淡定的网吧老板是这样反馈问题的: 1. 为了构建“妥妥的网吧”,俺花巨资...
  • 大型公司网络构建拓扑图(华为)

    万次阅读 2018-01-25 14:25:47
    对于很多大型公司来讲,网络的稳定性,会直接影响到公司的收益,比如,十一的阿里巴巴,京东,等等。如果这个时候网络出现问题,对于公司的损失将会是不可估量的。可见公司网络稳定,对公司的重要性了。那接下来...
  • 技术点详解---双链路智能切换 在上一期中,我们介绍了非常给力的双链路网吧解决方案,但在实际使用过程中,仍然有很多网吧老板抱怨。 一、 网吧老板的抱怨 这位淡定的网吧老板是这样反馈问题的: 1....
  • 双层架构配置实验-BGP拓扑(四)

    千次阅读 2020-07-21 01:26:14
    一、拓扑 拓扑以及地址规划如下: 二、需求
  • 1.1   三星 SCC-C4203AP 一体化摄像机 一体化摄象机三星 SCC-C4203AP ... 码流功能 不支持 ...采取无风扇静音设计,并采取固化上联端口的形式,端口类型组合丰富,为用户组网提供了很大的扩展...光纤链路拓扑图
  • Wireshark学习

    千次阅读 多人点赞 2020-01-31 14:00:32
    想要使用Wireshark首先要知道Wireshark部署位置,要根据当前需要抓包环境的完整网络拓扑图,至少要知道出故障网络的网络拓扑才能有效的进行网络抓包和诊断。根据网络拓扑图才可以找到合理安置Wireshark的位置。 ...
  • 双链路应用方案-非常好

    千次阅读 2012-11-07 09:05:06
    双链路应用方案 ...拓扑如下: 2.jpg (10.34 KB) 2012-11-6 16:28 工没有链路负载均衡设备,如何实现双链路冗余以及负载均衡呢? 通过单网卡双IP映射+策略路由+智能DNS解析来实...
  • 各位客官早上好,今日赠送的菜品依旧是“计算机网络基础”套餐,之前的两日赠送的菜品分别带大家领略了网络的发展历程和网络的组成结构,今天主要想为大家讲一讲计算机网络中的网络拓扑,小二儿,准备上菜!...
  • 生物网络中基于节点相似度的链路预测卷积前言一、介绍二、材料和方法三、结果与讨论四、结论 文章地址:...
  • 网络拓扑图1.1拓扑图细解1.1.1区域:1.1.2实现全网互通1.1.3最简路由表2.实验过程3.实验结果3.1实现全网互通3.2实现最简路由 OSPF综合实验 1.网络拓扑图 1.1拓扑图细解 1.1.1区域: area0:骨干区域 area1、area2:...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 9,402
精华内容 3,760
关键字:

双链路拓扑图
