  • 同步有限状态机

    千次阅读 2017-04-08 20:36:56
    同步有限状态机(FSM)被称作是FPGA的灵魂,所谓状态机就是能够根据控制信号按照预先设定的状态进行状态转移,是协调相关信号动作、完成特定操作的控制中心。通过状态机的方法,可有效降低抽象难度,同时也能提高...

    同步有限状态机(FSM)被称作是FPGA的灵魂,所谓状态机就是能够根据控制信号按照预先设定的状态进行状态转移,是协调相关信号动作、完成特定操作的控制中心。通过状态机的方法,可有效降低抽象难度,同时也能提高代码的可读性及维护性。

    主要分为两大类:

    米里(Mealy)状态机:输出不仅与状态有关,而且还与输入有关。

    摩尔(moore)状态机:输出只和状态有关,与输入无关。

    状态机通常包括组合逻辑和时序逻辑两部分,其中时序逻辑由一组触发器组成,用来记忆当前状态。组合逻辑又分为次态逻辑和输出逻辑两部分,次态逻辑的功能就是确定状态机的下一个状态,输出逻辑的功能就是确定状态机的输出。

    一般设计步骤如下:

    1. 根据需求选择状态机结构,即摩尔型还是米里型(可省)。
    2. 根据实际情况列出状态机的状态,并对每个状态编码,一般采用独热码(one-hot),即一个状态用一位表示。
    3. 根据状态转移关系画出状态转移图。
    4.  根据状态转移图,用HDL语言对状态机进行描述。

    状态机的代码描述风格有三种:一段式、两段式、三段式。
    1. 一段式状态机:将所有的逻辑写在一个always块中,它的可读性比较差,不利于维护。
    2. 两段式状态机:将组合逻辑和时序逻辑分开,具有较好的可读性,相对容易维护,不过其组合逻辑输出易出现毛刺、竞争冒险等问题。
    3. 三段式状态机:除具有两段式的优点外,它对状态输出进行了寄存,能有效消除毛刺,因此推荐使用三段式状态机。
    下面的设计实例就是一个三段式状态机控制LED灯实现流水。
    module led_loop(
    input wire sclk,
    input wire reset_n,
    output reg [7:0] led_state
    );
    端口定义不多说。
    parameter  count=4'd10;
    reg [3:0] clk_cnt;
    reg clk_out;

    always@(posedge sclk or negedge reset_n)
    begin
    if(!reset_n)
    begin
    clk_cnt<=4'd0;
    clk_out<=1'b0;
    end

    else
    begin
    if(clk_cnt == count-1'b1)
    begin
    clk_cnt<=4'd0;
    clk_out<=1'b1;
    end

    else
    begin
    clk_cnt<=clk_cnt+1'b1;
    clk_out<=1'b0;
    end
    end
    end
    这就是一个10个时钟周期的 计数器,来实现延时,不作赘述,由于我用的是modelsim做的仿真,所以延时不宜过长
    parameter idle    = 8'b0000_0000;
    parameter state_1 = 8'b0000_0001;
    parameter state_2 = 8'b0000_0010;
    parameter state_3 = 8'b0000_0100;
    parameter state_4 = 8'b0000_1000;
    parameter state_5 = 8'b0001_0000;
    parameter state_6 = 8'b0010_0000;
    parameter state_7 = 8'b0100_0000;
    parameter state_8 = 8'b1000_0000;

    reg [7:0] current_state,next_state;

    always@(posedge sclk or negedge reset_n) //state transition
    begin
    if(!reset_n)
    current_state<=idle;
    else if(clk_out)
    current_state<=next_state;
    else
    current_state<=current_state;
    end
    这就是状态机的第一段,是一个同步时序电路,来实现状态切换,即先声明当前状态和下一时刻状态,然后在10个时钟周期后把下一时刻的状态赋予当前状态,若没到时间,即保持当前状态。注意复位只清除当前状态。本段描述的是状态切换的条件。
    always@(current_state)
    begin
    case(current_state)
    idle:    next_state=state_1;
    state_1: next_state=state_2;
    state_2: next_state=state_3;
    state_3: next_state=state_4;
    state_4: next_state=state_5;
    state_5: next_state=state_6;
    state_6: next_state=state_7;
    state_7: next_state=state_8;
    state_8: next_state=idle;
    default: next_state=idle;
    endcase
    end
    这是状态机的第二段,本段为组合逻辑电路,采用阻塞赋值。case语句的条件是当前状态,根据当前状态找到下一状态,此段描述的是状态切换的内容。
    always@(posedge sclk or negedge reset_n)
    begin
    if(!reset_n)
    led_state<=idle;
    else if(clk_out)
    case(next_state)
    idle:    led_state<=state_1;
    state_1: led_state<=state_2;
    state_2: led_state<=state_3;
    state_3: led_state<=state_4;
    state_4: led_state<=state_5;
    state_5: led_state<=state_6;
    state_6: led_state<=state_7;
    state_7: led_state<=state_8;
    state_8: led_state<=idle;
          default: led_state<=idle;
        endcase
      else
      led_state<=led_state;
    end


    endmodule
    这是状态机的第三段,本段是同步时序逻辑,case语句的条件是下一时刻的状态,然后根据下一时刻的状态来确定输出。本段描述的是有下一时刻的状态来确定输出。
    至此我们的三段式状态机已经设计完成。下面我们就要做一个testbench来测试状态机是否能正常工作,并实现相应的功能。
    这是测试程序。
    `timescale  1ns/1ns


    module tb_led_loop;
    reg tb_sclk,tb_reset_n;
    wire [7:0] tb_led_state;

    initial
    begin
    tb_sclk=0;
     tb_reset_n=0;
     #100
     tb_reset_n=1;
    end

    always #10 tb_sclk<=~tb_sclk;   //crystal oscillator

    led_loop led_loop_inst(
    .sclk(tb_sclk),
    .reset_n(tb_reset_n),
    .led_state(tb_led_state)
    );


    endmodule
    启动仿真是用tcl语言写的脚本自动仿真,尾缀为.do文件(如sim.do),当然你也可以是用GUI的方式。
    quit -sim

    .main clear

    vlib work

    vlog ../sim/*.v
    vlog ../rtl/*.v

    vsim -t ns -voptargs=+acc work.tb_led_loop

    add wave tb_led_loop/led_loop_inst/sclk
    add wave tb_led_loop/led_loop_inst/reset_n
    add wave tb_led_loop/led_loop_inst/clk_out
    add wave tb_led_loop/led_loop_inst/current_state
    add wave tb_led_loop/led_loop_inst/next_state
    add wave tb_led_loop/led_loop_inst/led_state

    run 100us
    然后再写一个批量处理文件,可以使.bat文件也可以是.cmd文件(如modelsim_ran.bat),不过要确保你的电脑环境变量设置里有modelsim.exe的目录,否则没法启动。
    bat文件就一行内容 modelsim -do sim.do 。不过要确保sim.do与modelsim_ran.bat文件同一目录下。然后双击bat文件即可自动启动仿真了。

    好像有点小bug,因为上电current_state默认是0,next_state默认是1,所以clk_out为高时,next_state就成了2,输出就变成了2,所以这就是为啥第一个周期led_state的第一个状态为2的原因。从第二个周期开始就正常了。
    要是有什么不对的地方还请大家指正,谢谢……

    展开全文
  • Verilog语法_3(同步有限状态机)

    千次阅读 2016-09-21 20:45:31
    September 17, 2016 作者:dengshuai_super ...同步有限状态机的设计1. 什么是有限状态机(FSM)在FPGA里面做有限状态机的原因:因为FPGA都是并行处理的,想要做一些有前后顺序的事件处理的时候,我们就

    September 21, 2016
    作者:dengshuai_super
    出处:http://blog.csdn.net/dengshuai_super/article/details/52571372
    声明:转载请注明作者及出处。


    同步有限状态机的设计

    1. 什么是有限状态机(FSM)

    在FPGA里面做有限状态机的原因:因为FPGA都是并行处理的,想要做一些有前后顺序的事件处理的时候,我们就引入这种状态的机制。因此状态机在FPGA里面应用这么广。
    在软件里面也是有状态机的思想,但是软件它是一个顺序执行的方法,所以状态机的存在显得不是那么重要了。

    有限状态机是由寄存器组和组合逻辑构成的硬件时序电路;
    其状态(即由寄存器组的1和0的组合状态所构成的有限个状态)只能在同一时钟跳变沿的情况下才能从一个状态转向另一个状态;
    究竟转向哪一状态不但取决于各个输入值,还取决于当前状态。
    状态机可用于产生在时钟跳变沿时刻开关的复杂的控制逻辑,是数字逻辑的控制核心。


    2. FSM的种类和不同点

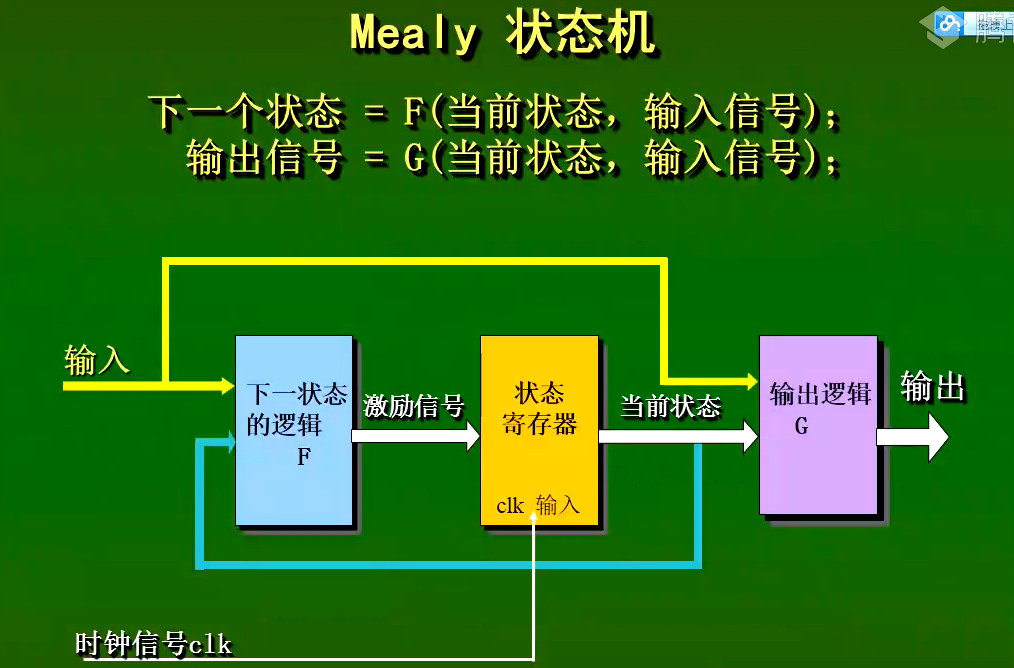

    Mealy状态机:
    这里写图片描述

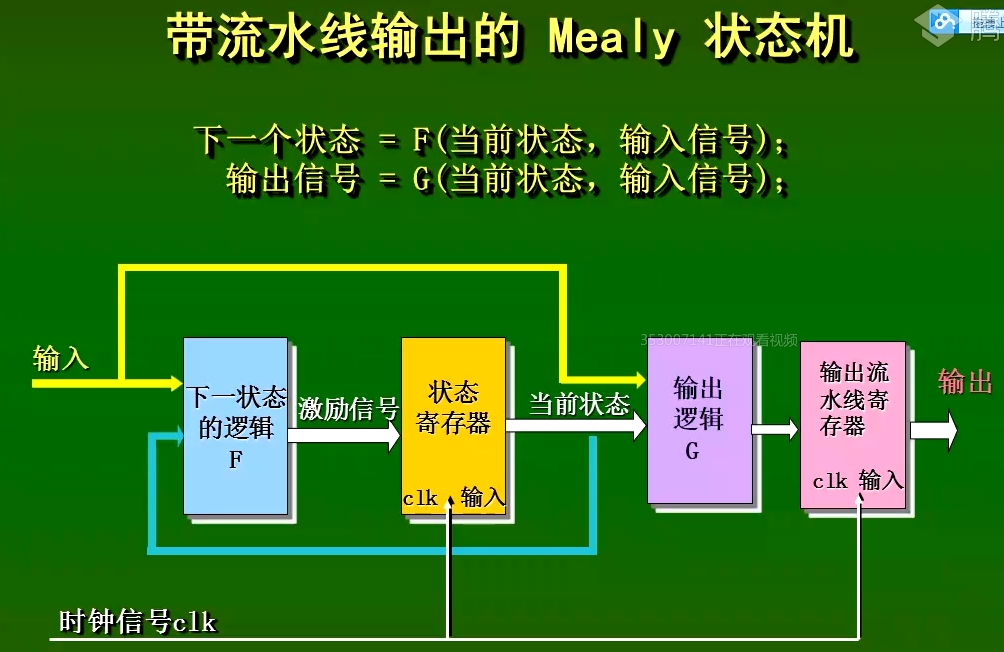

    带流水线输出的Mealy状态机:
    这里写图片描述

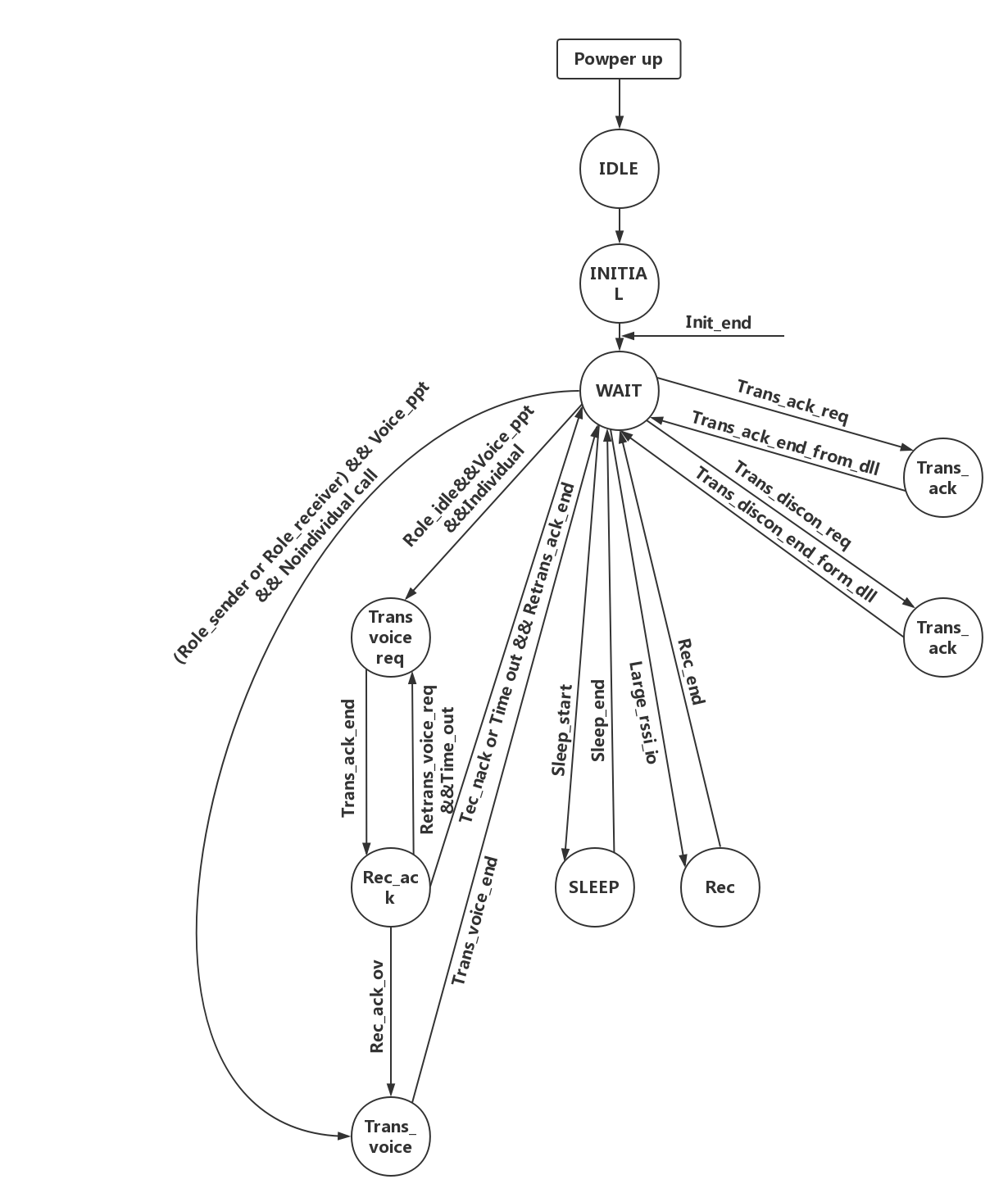

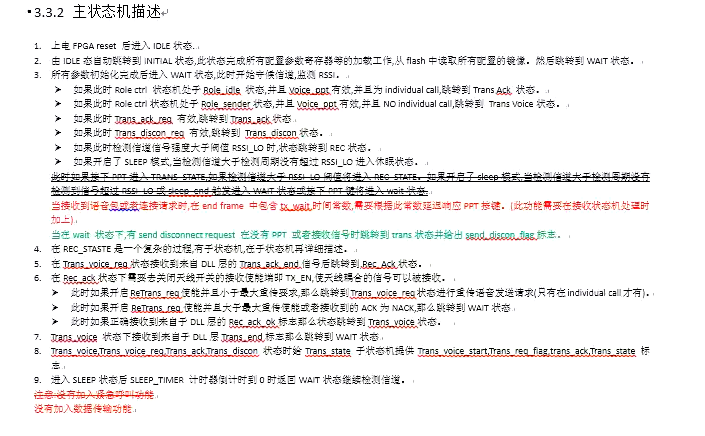

    有限状态机框图如下:
    这里写图片描述
    这里写图片描述


    3. 设计举例

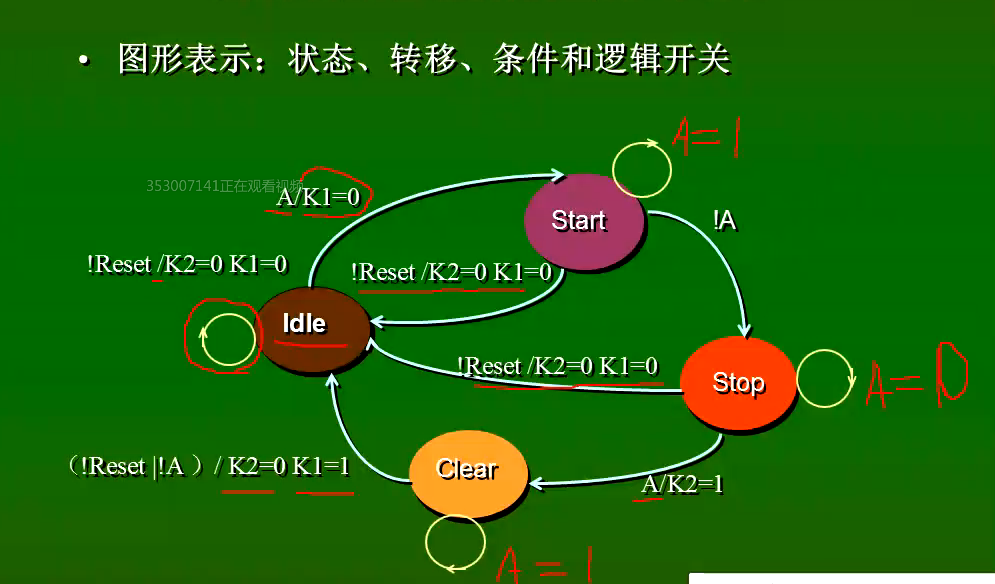

    这里写图片描述

    根据上图代码实现:

    //ex_fsm.v
    module ex_fsm(
                    input wire   sclk,
                    input wire   rst_n,
                    output reg   k1,//输出的时候可以作为寄存器,它相当于把输出寄存器的
                    output reg   k2,//Q端直接连接到输出口了,就把中间那根线给省略了
                    input  wire  A//状态
    );
    parameter    IDLE   =  4'b0001;//4'h1十六进制,状态少的时候最好显示的写出状态表达式
    parameter    START  =  4'b0010;
    parameter    STOP   =  4'b0100;
    parameter    CLEAR  =  4'b1000;

    //reg  [1:0] state;
    //2'b00 2'b01 2'b10 2'b11,二进制编码的时候用的寄存器数量少,但是用的组合逻辑资源较多
    //if(state == 2'b11)比较器是2比特的

    reg [3:0]  state;
    //4'b0001 4'b0010 4'b0100 4'b1000 独热码占用寄存器数量多,但是组合逻辑资源消耗较少
    //if(state == 4'b0001)---->if(state[0]==1'b1)综合后把4比特的比较器优化成1比特的比较器,所以占用的组合逻辑资源较少
    //对于二进制编码(多个比特表示一个状态),比特线有可能不一样长,导致延迟,出现中间状态,本来应该是111,可能中间状态是110等,(两边交错不稳定,使得数据存在不稳定区)因此在跑高速的时候可能出现数据采样窗变小,使得建立时间、保持时间的余量减少
    //而独热码就不会出现这个问题,因为它用一个比特表示一个状态,从出发到结束就是一根线,不会出现中间状态,可以跑高速。

    //两段式描述状态机
    //第一段描述状态机,(状态机是时序逻辑)
    always @(posedge sclk or negedge rst_n)//只对状态进行处理,不会写入其他变量赋值
                    if(rst_n == 1'b0)
                            state<=IDLE;//非阻塞赋值
                    else
                            case(state)
                                        IDLE:if(A==1'b1)
                                                        state <=START;//时序电路,不加else自动保持原状态,因此可以不写
                                                 //else
                                                        //state <=state;
                                        START:if(A==1'b0)
                                                        state <= STOP;//复位的时候回到IDLE,最上边的if那有相关代码
                                        STOP:if(A==1'b1)
                                                        state <= CLEAR;
                                      CLEAR:if(A==1'b0)
                                              state <= IDLE;
                                      default:state <= IDLE;
                            endcase

    //控制变量输出
    always @(posedge sclk or negedge rst_n)
                    if(rst_n == 1'b0)
                                    k1 <= 1'b0;
                  else if(state == IDLE && A == 1'b1)
                                k1 <= 1'b0;
                  else if(state == CLEAR && A == 1'b0)
                                k1 <= 1'b1;

    always @(posedge sclk or negedge rst_n)
                    if(rst_n == 1'b0)
                                    k2 <= 1'b0;
                    else if(state ==STOP && A == 1'b1)
                                    k2 <= 1'b1;
                    else if(state ==CLEAR && A == 1'b0)
                                    k2 <= 1'b0;


    endmodule
    //tb_ex3_fsm.v
    `timescale 1ns/1ns
    module tb_ex3_fsm;
    reg sclk,rst_n;
    reg in_A;
    wire k1,k2;
    initial begin
                    sclk <= 0;
                    rst_n <= 0;
                    #100;
                    rst_n <=1;
    end

    initial begin
                    #200;
                    in_data();
    end


    always #10 sclk <=~sclk;

    ex_fsm ex_fsm_inst(
                    .sclk         (sclk),
                    .rst_n        (rst_n),
                    .k1           (k1),//k1我上边没声明,但是综合的时候自动声明一个wire变量,不推荐
                    .k2           (k2),//k1,k2是输出,芯片画PCB时,输出的管脚都用线连
                    .A            (in_A)//状态
    );

    task in_data();
                integer i;
          begin
                for(i=0;i<1024;i=i+1)
                begin
                        @(posedge sclk);
                        if(i<50)
                                in_A<=0;
                        else if(i<200)
                                in_A<=1;
                        else if(i<700)
                                in_A<=0;
                        else if(i<800)
                                in_A<=1;
                        else if(i<900)
                                in_A<=0;
                end
          end
    endtask
    endmodule

    在Quartus II里面进行仿真设置后,点击EDA Netlist Writer后
    在ex3/quartus_prj 里面多了一个Simulation文件夹,文件夹下有modelsim文件夹
    该文件夹下有:
    ex_fsm.sft
    ex_fsm.vo//标准网标
    ex_fsm_7_1200mv_125c_slow.vo//”125”指的是125度,分析建立时间,因为只有在信号传输地太慢了
    ex_fsm_7_1200mv_125c_slow.sdo//,路径延时太大了的时候,才会建立时间的违例
    ex_fsm_min_1200mv_-40c_fast.vo//用于建立时间的检查,数据传输的太快,使得数据太快的到达
    ex_fsm_min_1200mv_-40c_v_fast.sdo//当上升沿之后,数据很快的结束了,没有办法保持住,因此用它来检查保持时间
    ex_fsm_modelsim.xrf
    ex_fsm_v.sdo//标准延时文件

    //ex_fsm.vo里面调用了ex_fsm_v.sdo文件(initial $sdf_annotate(“ex_fsm_sdo”);)
    //将ex_fsm_v.sdo放到ex_3/sim下(.sdo文件一定放到根目录,要不然找不到,就没有延时信息)
    //将ex_fsm.vo放到ex_3/design
    //仿真的时候,ex_fsm.vo里面调用了Altera FPGA里面的东西。因此需要加进来一些库文件。
    //库文件在哪里找:打开Quartus II安装目录下:QuartusII13.1/quartus/eda/sim_lib下把alter_mf.v拷贝到ex_3/sim目录下的新建的文件夹altera_lib下。
    打开modelsim,在Project标签页下把ex_fsm.v移除,加入ex_3/design/ex_fsm.vo文件
    再加一个库文件ex_3/sim/altera_lib/altera_mf.v
    共三个文件:altera_mf.v,ex_fsm.vo,tb_ex_fsm.v
    修改编译顺序:compile—>compile order—>altera_mf.v(调到第一个)
    出现错误是因为刚才把ex_3/sim/work(库) 删了
    因此新建一个库,在最下方输入命令:
    vilb work

    在Library 标签页下,找到tb_ex_fsm—>右键Simulate without Optimization启动
    有错误,需要加其它组件(cycloneive_io_obuf … not found…)
    QuartusII13.1/quartus/eda/sim_libcycloneive_atoms.v加到ex_3/sim/altera_lib下,
    然后在modelsim的Project标签页下,加入cycloneive_atoms.v
    编译
    在Library标签页下,右键tb_ex_fsm启动仿真
    出现错误:“dffeas …not found…”
    然后在QuartusII13.1/quartus/eda/sim_libaltera_primitives.v(原语)按同样方式加入到ex_3/sim/altera_lib下,然后在modelsim的Project标签页下,加入altera_primitives.v
    编译,成功。
    发现寄存的信号和时钟不同不了,事件都有延时了。(后仿里面的东西)

    练习:检测10010这个序列作为练习,画出状态迁移图。


    来源:
    https://ke.qq.com/user/index/index.html#cid=66019&term_id=100056181

    展开全文
  • 本系列主要针对有限状态机进行分析和设计,其中主要包括两部分:时钟同步状态机的分析和时钟同步状态机的设计,预计会有五篇文章进行展开,其中介绍一篇,分析和设计分别有两篇,每一部分都会有相应的实例。...

    本系列主要针对有限状态机进行分析和设计,其中主要包括两部分:时钟同步状态机的分析和时钟同步状态机的设计,预计会有五篇文章进行展开,其中介绍一篇,分析和设计分别有两篇,每一部分都会有相应的实例。



    ‘SHIT’上最全有限状态机设计研究(一)-状态机介绍

    ‘SHIT’上最全有限状态机设计研究(二)-时钟同步状态机分析1

    ‘SHIT’上最全有限状态机设计研究(三)-时钟同步状态机分析2

    ‘SHIT’上最全有限状态机设计研究(四)-时钟同步状态机设计1

    ‘SHIT’上最全有限状态机设计研究(五)-时钟同步状态机设计2


    时钟同步状态机分析Clocked Synchronous State Machine Analysis

    2.1时钟同步状态机的描述

    在这里插入图片描述
            图3 时钟同步状态机的组成框图
      其中,
      组合逻辑电路包括:
      激励=F(当前状态,输入)<–激励方程
      输出=G(当前状态,输入)<–输出方程
      状态转移:从Q到Q*
    在这里插入图片描述
                    图4 状态机举例


    2.2时钟同步状态机的分析

      分析大致遵从如下步骤:
      1)进行电路描述,得到激励方程、输出方程、转移方程;
      2)构建转移/输出表(或状态转移图),描述电路功能。
    如下图所示的状态图:
    在这里插入图片描述

    第一步,写出激励方程:

    D0 = EN·Q0’ + EN’ ·Q0
    D1 = EN’ ·Q1 + EN·Q1’·Q0 + EN·Q1·Q0’

    第二步,写出输出方程:

    MAX= EN·Q1·Q0
    第三步,写出转移方程:

    MAX= EN·Q1·Q0
    D触发器特征方程:

    Q0 = D0, Q1 = D1

    将激励方程带入触发器的特征方程,得

    Q0 = EN·Q0’ + EN’·Q0
    Q1
    = EN’·Q1 + EN·Q1’·Q0 + EN·Q1·Q0

    第四步,写出状态转移表:

      转移表实质就是真值表,由转移表和状态表组成。
    第4(1)步,转移表
      由状态转移方程很好得到,从中可以看出:当EN=0保持原状态,当EN=1时表示当前变量+1操作,所以这是一个2 bit的加法计数器:
    在这里插入图片描述
    第4(2)步,状态表:
      状态表和转移表的区别就是,转移表是利用状态变量的取值进行表示,状态表利用状态的变量名进行表示:
    在这里插入图片描述
    在这里插入图片描述
    第4(3)步,状态转移表:

      状态表和转移表合成就是状态转移表。
    在这里插入图片描述
      带使能端的2-bit二进制计数器 ( mealy machine )
    第五步,构建状态转移图:
      状态转移图,圈圈表示状态,箭头表示状态转移,箭头上标注转移和输出信息。

    在这里插入图片描述
    MAX= EN·Q1·Q0
    D触发器特征方程: Q0* = D0, Q1* = D1
    将激励方程带入触发器的特征方程,得
    Q0* = EN·Q0’ + EN’·Q0
    Q1* = EN’·Q1 + EN·Q1’·Q0 + EN·Q1·Q


    欢迎大家订阅我的公众号,关于FPGA相关资料和新闻我会第一时间更新到公众号中,谢谢大家!

    在这里插入图片描述




    展开全文
  • 本系列主要针对有限状态机进行分析和设计,其中主要包括两部分:时钟同步状态机的分析和时钟同步状态机的设计,预计会有五篇文章进行展开,其中介绍一篇,分析和设计分别有两篇,每一部分都会有相应的实例。...

    本系列主要针对有限状态机进行分析和设计,其中主要包括两部分:时钟同步状态机的分析和时钟同步状态机的设计,预计会有五篇文章进行展开,其中介绍一篇,分析和设计分别有两篇,每一部分都会有相应的实例。



    ‘SHIT’上最全有限状态机设计研究(一)-状态机介绍

    ‘SHIT’上最全有限状态机设计研究(二)-时钟同步状态机分析1

    ‘SHIT’上最全有限状态机设计研究(三)-时钟同步状态机分析2

    ‘SHIT’上最全有限状态机设计研究(四)-时钟同步状态机设计1

    ‘SHIT’上最全有限状态机设计研究(五)-时钟同步状态机设计2


    时钟同步状态机分析步骤

    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

      


    欢迎大家订阅我的公众号,关于FPGA相关资料和新闻我会第一时间更新到公众号中,谢谢大家!

    在这里插入图片描述




    展开全文
  • 本系列主要针对有限状态机进行分析和设计,其中主要包括两部分:时钟同步状态机的分析和时钟同步状态机的设计,预计会有五篇文章进行展开,其中介绍一篇,分析和设计分别有两篇,每一部分都会有相应的实例。...
  • 本系列主要针对有限状态机进行分析和设计,其中主要包括两部分:时钟同步状态机的分析和时钟同步状态机的设计,预计会有五篇文章进行展开,其中介绍一篇,分析和设计分别有两篇,每一部分都会有相应的实例。...
  • Machine),也称为同步有限状态机,我们一般简称为状态机,之所以说“同步”是因为状态机中所有的状态跳转都是在时钟的作用下进行的,而“有限”则是说状态的个数是有限的。状态机根据影响输出的原因分为两大类,即...
  • 如何设计同步状态机_3.pdf 如何设计同步状态机_3.pdf 如何设计同步状态机_3.pdf
  • 本系列主要针对有限状态机进行分析和设计,其中主要包括两部分:时钟同步状态机的分析和时钟同步状态机的设计,预计会有五篇文章进行展开,其中介绍一篇,分析和设计分别有两篇,每一部分都会有相应的实例。...
  • 本系列主要针对有限状态机进行分析和设计,其中主要包括两部分:时钟同步状态机的分析和时钟同步状态机的设计,预计会有五篇文章进行展开,其中介绍一篇,分析和设计分别有两篇,每一部分都会有相应的实例。...
  • 有限状态机

    千次阅读 2012-08-08 16:05:27
    1.有限状态机 1.1 概述 有限状态机是指输出取决于过去输入部分和当前输入部分的时序逻辑电路。有限状态机又可以认为是组合逻辑和寄存器逻辑的一种组合。状态机特别适合描述那些发生有先后顺序或者有逻辑规律的事情...
  • 同步状态机的verilog HDL实现: 1、状态编码:  二进制编码:比较简单,使用状态向量较少,但是状态间可能会有毛刺。  格雷码:减少了状态间的位变化,降低了功耗有减少了毛刺,但是不适用于很多状态的跳转...
  • 背景介绍 有限状态机,(英语:Finite-state machine, FSM),又称有限状态自动机,简称状态机, 是表示有限个状态以及在这些状态之间的转移和动作等行为的数学模型。有限状态机(Finite-state machine)是一个非常...
  • 同步状态机的原理、结构和设计FSM用来解决一般时序逻辑电路问题,包括同步/异步时序逻辑 状态寄存器 当前状态(现态)寄存器 组合逻辑电路 三段式状态机
  • 基于Verilog的有限状态机的编写

    千次阅读 2017-09-10 20:27:07
    基于Verilog的有限状态机的编写基于Verilog的有限状态机的编写 摘要 状态机的思想 状态机基本要素及分类 状态机的基本描述方式 状态转移图 状态转移列表 HDL语言描述状态机 状态机的Verilog HDL描述章法 一段式状态...
  • 状态机

    千次阅读 2015-04-10 13:50:01
    有限状态机(Finite State Machine或者Finite State Automata)是软件领域中一种重要的工具,很多东西的模型实际上就是有限状态机。 最近看了一些游戏编程AI的材料,感觉游戏中的AI,第一要说的就是有限状态机来...
  • 同步状态同步

    万次阅读 2017-06-18 20:03:58
    实时游戏发展迅猛,同步技术也逐渐成为解决方案的核心之一。 本文简单讨论了帧同步状态同步
  • 高速电路设计中,常常有必要使状态机的输出与始终完全同步。 1.利用摩尔型状态机,将状态编码直接作为输出,但是在状态编码的设计上会费一点脑力。 2.多加一级同步时钟的寄存器,实现流水线输出 注意FPGA实现状态机...
  • 有限状态机FSM

    千次阅读 2016-11-18 09:34:49
    有限状态机又简称FSM(Finite-State Machine的首字母缩写)。这个在离散数学里学过了,它是计算机领域中被广泛使用的数学概念。是表示有限个状态以及在这些状态之间的转移和动作等行为的数学模型。编译原理学得好的...
  • 状态机简写为 FSM(Finite State Machine),也称为同步有限状态机,我们一般简称为状态机,之所以说“同步”是因为状态机中所有的状态跳转都是在时钟的作用下进行的,而“有限”则是说状态的个数是有限的。状态机的...
  • FPGA--有限状态机(FSM)的设计

    千次阅读 2017-10-21 17:10:00
    有限状态机(FSM)
  • 有限状态机(FSM)设计原理

    万次阅读 2017-07-26 11:15:19
    1.1 概述 有限状态机是由寄存器组和组合逻辑构成的硬件时序电路。有限状态机的状态(即由寄存器组的1和0的组合状态所构成的有限个状态)只可能在同一时钟跳变沿的情况下才能从一个状态转向另一个状态。  有限状态机...
  • Go语言 有限状态机FSM

    千次阅读 2014-04-20 09:54:04
    有限状态机又简称FSM(Finite-State Machine的首字母缩写)。这个在离散数学里学过了,它是计算机领域中被广泛使用的数学概念。是表示有限个状态以及在这些状态之间的转移和动作等行为的数学模型。编译原理学得好的...
  • 用VHDL实现有限状态机

    万次阅读 2018-03-05 22:15:50
    背景在数字系统中,有两种基本类型的电路。第一类是组合逻辑电路。...在顺序逻辑电路中,输出不仅取决于输入,还取决于系统的当前状态(即输出值和任何内部信号或变量)。顺序逻辑电路的复杂程度不同于简单的计数器...
  • 有限状态机(FSM)的输出取决于过去状态以及当前输入,是时序逻辑电路。适合描述那些发生有先后顺序或者有逻辑规律的事情,状态机的本质就是对具有逻辑顺序或时序规律的事件进行描述的一种方法,广泛用于多种场合。 ...
  • tcp有限状态机分析

    千次阅读 2012-06-07 09:14:17
    tcp有限状态机分析 2011-11-22 20:32:21 标签:休闲tcp有限状态机职场 这幅图是TCP的状态机,看了2个小时,分析总结如下: (1)CLOSED 状态时初始状态。 (2)LISTEN:被动打开,服务器端的 状态变为...
  • 琢磨了好长时间的异步发电同步电动是怎么运行的,终于琢磨出来了,写出来帮我记记。 1、异步电动同步发电原理 这个两个也是最常见的情况,原理不难理解。 异步电动以鼠笼式的为例:定子通入三相对...
  •    有限状态机FSM的分类:    1)、 Moore型状态机状态机的输出只与当前的状态有关系。    2)、 Mealy型状态机状态机的输出不仅与当前的状态有关,还与当前的输入有关。 有限状态机的写法根据always块...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 410,778
精华内容 164,311
关键字:

同步有限状态机
