  • router rip :启用RIP协议默认版本为RIPV1no router rip:禁用并消除RIPnetwork+ip:指定网络的所有网路上配置RIP命令show ip protocols:显示当前路由器配置ipv4的路由协议version 2:启用RIPV2no auto-summary修改...

    router rip :启用RIP协议默认版本为RIPV1

    no router rip:禁用并消除RIP

    network+ip:指定网络的所有网路上配置RIP命令

    show ip protocols:显示当前路由器配置ipv4的路由协议

    version 2:启用RIPV2

    no auto-summary修改自动汇总行为,RIPv2在其路由器更新中包含所有子网以及相应掩码。比方说 你用rip协议宣告10.1.1.0和10.1.2.0 路由器会将这两个网段在路由表中汇总成10.0.0.0。

    ip route 0.0.0.0 0.0.0.0 :默认静态路由,后面跟接口号,或者跟接口的ip地址

    default-information originate:通过RIP更新中传播静态默认路由来产生默认信息。redistribute  命令,可以导入其他动态路由协议、直连路由、静态路由,但无法导入默认路由。想导入默认路由必须要使用:default-information originate

    passive 接口号:控制非路由接口发送路由消息

    展开全文
  • 实验目标1:使用RIP协议实验网络通信2:熟悉RIP协议各特性实验拓扑实验配置01按如图所示配置IP地址02配置协议实现网络通信rip 1(启用rip协议,1为进程ID,双方进程ID不同不影响邻居建立) network 12.0.0.0(宣告本地...

    实验目标

    1:使用RIP协议实验网络通信

    2:熟悉RIP协议各特性

    实验拓扑


    实验配置

    01

    按如图所示配置IP地址

    02

    配置协议实现网络通信

    rip 1(启用rip协议,1为进程ID,双方进程ID不同不影响邻居建立)

    network 12.0.0.0(宣告本地网段)

    network 1.0.0.0

    network命令的作用:

    ① 哪个接口向外宣告RIP路由,并能接收RIP更新

    ② 向外宣告哪个网段

    Network只需要宣告本地直连网段即可,并且必须为主类不可使用12.1.1.0,否则会出现Error: The network address is invalid, andthe specified address must be major-n

    et address without any subnets.报错。

    三台路由器全部配置完毕之后,查看路由表看路由表是否完整:


    此时可以看到路由表已经完整,那么使用ping进行通信测试。


    可以通信。

    03

    使用display rip 1查看rip进程详情


    通过信息可以看到目前使用的rip的版本1

    优先级为100

    Checkzero : Enabled

    RIP-1报文中的有些字段必须为零,称之为零域。RIP-1在接收报文时将对零域进行检查,零域的值不为零的RIP-1报文将不被处理。

    checkzero只对RIP-1报文有效。

    当确认没有必要进行零域检查(即所有邻居都是可信任的)时,可以在本端配置undo checkzero命令以节省CPU资源。

    Host-route:Enabled:缺省情况下是否允许主机路由加到路由表里


    04

    ripv1为有类路由协议,不支持不连续子网


    在两端分别加入一个网段10.1.1.0/24和10.1.2.0/24

    并宣告进rip网络中


    出现不支持不连续子网

    05

    将R1上的RIP版本修改为版本2

    [R1]rip 1

    [R1-rip-1]version 2

    也可以在接口下进行RIP版本的修改

    [R1]interface g0/0/0

    [R1-GigabitEthernet0/0/0]rip version 2

    全局和接口下都配置的版本以接口配置为准

    此时R1为版本1,R2为版本2 ,R1无法接收到R2的更新,R2可以正常接收R1的更新

    可以使用debugging rip 1、terminal debugging进行抓包查看


    默认使用的为ripV1的兼容版发送v1的更新,接收V1和V2的更新。

    可以在rip v1版本路由器上使用,ripversion 2 broadcast或者rip version 2 mutlicast命令,使路由器能以组播或者广播的方式发送RIPv2报文。

    将三台设备的版本全部改为版本2,此时路由表恢复正常并且出现/32、/24掩码,支持不连续子网。


    06

    自动汇总


    在路由器上进行查看可以看到rip的自动汇总默认时开启的。

    但是在R1上查看路由表


    并没有看到汇总条目,即此时RIPv2默认自动汇总并没有生效。

    因为华为设备上,以太网接口和串口都默认启用了水平分割功能,为了防止环路和不连续子网问题的产生,在启用了水平分割或毒性逆转的接口上,RIPv2的默认自动汇总就会失效,所以R2通告过来的都是具体的明细路由条目

    要使默认自动汇总生效:

    ① 使用summary always命令。配置该命令后,不论水平分割功能是否启用,自动汇总都会生效。

    [R2]rip 1

    [R2-rip-1]summary always

    ② 关闭相应接口的水平分割功能

    [R2-rip-1]int g0/0/0

    [R2-GigabitEthernet0/0/0]un rip split-horizon

    07

    手动汇总

    配置手动汇总要在自动汇总关闭的前提下进行

    [R2]int GigabitEthernet0/0/0

    [R2-GigabitEthernet0/0/0]ripsummary-address 2.2.0.0 255.255.252.0

    配置完成后在R1上查看路由表,可以看到2.2.0.0/22,代表相应条目已经进行了手动汇总。


    08

    配置rip接口抑制

    [R1]int g0/0/0

    [R1-GigabitEthernet0/0/0]undo rip input

    [R1-GigabitEthernet0/0/0]undo rip output

    可以在接口上通过命令设置是否允许接收及发出RIP的报文。配置完成后,可以看到R1已经没有任何rip路由表并且R2上没有来自R1的路由表


    也可以通过silent-interface抑制接收rip报文

    [R1]rip

    [R1-rip-1]silent-interfaceGigabitEthernet 0/0/1

    silent-interface命令用来抑制接口,使其只接收RIP报文,更新自己的路由表,但不发送RIP报文。

    命令silent-interface比命令rip inputrip output的优先级更高。命令silent-interface all表示抑制所有接口,此命令优先级最高,在配置该命令之后,所有接口都被抑制。

    命令silent-interface通常会配置在NBMA网络上。在NBMA网络上,一些路由器需要接收RIP更新消息但是不需要广播或者组播路由器自身的路由更新,而是通过命令peer与对端路由器建立关系。


    09

    rip度量值及优先级配置

    [R1]rip 1

    [R1-rip-1]preference 120 (修改rip协议路由优先级)

    配置完成后可以在displayrip 1下看到优先级为120


    Metricout

    [R1]interface GigabitEthernet 0/0/0

    [R1-GigabitEthernet0/0/0]rip metricout 2

    命令rip metricout用于路由器在通告RIP路由时修改路由的度量值。

    一般情况下,在将路由表项转发到下一跳之前,RIP会将度量值加1。如果配置了rip metricout命令,则只应用命令中配置的度量值。即,当路由器发布一条路由时,此命令配置的度量值会在发布该路由之前附加在这条路由上,但本地路由表中的度量值不会发生改变。

    在本示例中,缺省情况下,RTA发送的10.0.0.0/8路由条目的度量值为1。但是,由于在RTA的GigabitEthernet0/0/0接口上配置了rip metricout 2,所以RTA会将该路由条目的度量值设置为2,然后发送给RTC。

    效果如下图所示:

    在R2上由R1传递过来的条目的cost值由1变为了2,同理可以使用rip metricout 2,增加从该接口接收到的metric值,例如原本metric值为2,使用后变为4.

    展开全文
  • [AR1]rip #启用RIP协议 [AR1-rip-1]version 2 #使用RIP版本为2 [AR1-rip-1]network 10.0.0.0 #声明自己所在的网段 [AR1-rip-1]network 30.0.0.0 其它路由器配置一样,宣告网段不同。 查看路由协议 查看路由表 ...

    RIP协议

    配置各个网段使其相邻的可以ping通

    [AR1]rip    #启用RIP协议
    [AR1-rip-1]version 2  #使用RIP版本为2
    [AR1-rip-1]network 10.0.0.0  #声明自己所在的网段
    [AR1-rip-1]network 30.0.0.0

    其它路由器配置一样,宣告网段不同。

    查看路由协议

    查看路由表

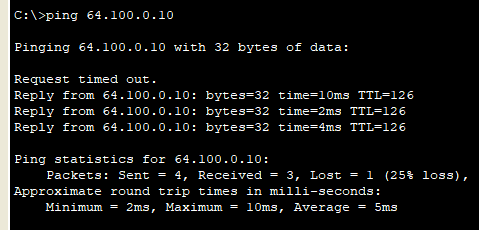

    ping测试成功

    展开全文
  • 网络 RIP协议配置操作

    千次阅读 2018-04-26 09:06:14
    了解相关知识(1)RIP协议是...(3)RIPv1是有类别的路由协议,RIPv2是无类别的路由协议,两种协议不兼容,启用RIP协议后默认运行第一版本。(4)RIP协议在主网边界路由上会发生自动汇总,仅在运行第二版本时可以关...

    了解相关知识

    1RIP协议是一种通用的距离矢量路由协议,以路由跳数作为度量,在动态路由协议中的优先级较低(管理距离为120)。

    2)动态路由协议配置时,重点要关注自己要通告哪些网络、哪些链路上可以收发路由更新。

    3RIPv1是有类别的路由协议,RIPv2是无类别的路由协议,两种协议不兼容,启用RIP协议后默认运行第一版本。

    4RIP协议在主网边界路由上会发生自动汇总,仅在运行第二版本时可以关闭自动汇总。

    5RIP配置中常见的错误包括版本不一致、路由通告错误、被动接口设置错误等,可使用showdebug命令查看故障原因并进行纠正。

         下述十大基本操作步骤

        首先根据参考 RIP拓扑图:

        (以下操作均以JINAN路由器为例)

    第一步:完成设备基本配置

    配置任务:熟练掌握网络设备基本配置,包括设备更名enable口令VTY口令、console口令等。各种口令均设为cisco。以下给出了JINAN路由器中的基本配置示例,其他设备可以参考JINAN路由器完成。JINAN路由器参考指令如下:

    Router>enable

    Router#configure terminal

    Router(config)#hostname JINAN

    JINAN(config)#enable secret cisco

    JINAN(config)#line vty 0 15

    JINAN(config-line)#password cisco

    JINAN(config-line)#login

    JINAN(config-line)#line console 0

    JINAN(config-line)#password cisco

    JINAN(config-line)#login

    JINAN(config-line)#exit

    JINAN(config)#service password-encryption

    第二步:路由器接口配置

    参考命令: Router(config)#interface type mod/num

    Router(config-if)#ip address address mask

    Router(config-if)#clock rates speed //仅在串行接口下的DCE端使用

    Router(config-if)#description words

    Router(config-if)# no shutdown

    配置任务:完成路由器接口基本配置,包括接口IP配置和接口描述,串行接口的波特率设置。参考指令如下:

    JINAN参考配置】

    JINAN(config)# interface fastEthernet 0/0

    JINAN(config-if)# description connect-to-PC1

    JINAN(config-if)# ip address 172.16.1.1 255.255.255.0

    JINAN(config-if)# no shutdown

    JINAN(config-if)# interface serial 0/0/0

    JINAN(config-if)# description connect-to-ZIBO

    JINAN(config-if)# ip address 172.16.2.1 255.255.255.252

    JINAN(config-if)#clock rate 64000      //仅在DCE端配置

    JINAN(config-if)# no shutdown


    第三步:查看路由器的直连路由

    参考命令: Router#show ip route

    配置任务:使用show ip route查看路由器直连网络信息。


    第四步:启动RIP协议

    参考命令route rip

    配置任务:在每台路由器上启动RIP协议,进入动态路由协议配置模式。各路由器参考指令如下:

    JINAN配置示例】

    JINAN(config)#router rip


    第五步:公告本地网络

    参考命令network classful-network-address

    配置任务:分析确定每台路由器上要公告的网络。RIP在路由公告时,公告的是有类别的网络地址,接口网络被公告时,该接口可以收发RIP更新,该接口的网络也被作为被通告网络。各路由器参考指令如下:

    JINAN配置示例】

    JINAN(config-router)#network 172.16.0.0


    第六步分析网络需求启用RIP第二版本

    参考命令no version {1 | 2}

    配置任务:在每台路由器上启动RIP的第二版本。各路由器参考指令如下:

    JINAN配置示例】

    JINAN(config-router)#version 2


    第七步关闭主网边界路由器的自动汇总

    主网边界路由:一台路由器连接两个及以上有类别网络时,该路由器即为主网边界路由器。在主网边界路由器上,如果更新通告的网络同送出接口属于不同的有类别网络时,默认会将更新的网络自动汇总为有类别的主网地址。必要时可以在主网边界路由器上关闭自动汇总功能。

    参考命令no auto-summary

    配置任务:分析图3-1中哪些路由器是主网边界路由器,关闭自动汇总功能。


    第八步关闭不必要的路由更新接口

    被动接口:为了保障路由更新信息的安全性,可以把没有必要发送更新的接口的配置为被动接口,被动接口不会往外发送路由更新信息,但是从该接口接收的更新信息是可以被路由协议学习的。通常连接主机的路由接口、连接Internet的接口需要启用被动接口。

    参考命令: passive-interface type number

    配置任务:分析网络拓扑结构,在每台路由器上配置被动接口。各路由器参考指令如下:

    JINAN配置示例】

    JINAN(config-router)# passive-interface fastethernet 0/0


    第九步完成边界路由的默认路由配置并在RIP中通告

    参考命令 ip route 0.0.0.0 0.0.0.0 {ip-address | exit-inerface}

    default-information originate

    配置任务:QINGDAO路由器上配置默认路由,并在RIP协议中公告。QINGDAO路由器参考指令如下:

    QINGDAO(config)#ip route 0.0.0.0 0.0.0.0 loopback 0

    QINGDAO(config)#router rip

    QINGDAO(config-router)#default-information originate


    第十步静态路由重分发

    参考命令 redistribute static

    配置任务:JINAN路由器上配置一条静态路由,指定到达网络202.194.64.0/24的本地送出接口为NULL 0,并在RIP协议进行静态路由重分发。JINAN路由器参考指令如下

    JINAN(config)# ip route 202.194.64.0 255.255.255.0 null 0

    JINAN(config)# router rip

    JINAN(config-router)# redistribute static








    展开全文
