    1、W25Q64Flash芯片介绍 板上有个带SPI的FLASH产品,W25Q64,大容量64Mb的,也就是8M字节, 大小:8M(Byte) (128块(Block),每块64K字节,每块16个扇区(Sector),每个扇区4K字节,每个扇区16页,每页256个 ...

    1、W25Q64Flash芯片介绍

    板上有个带SPI的FLASH产品,W25Q64,大容量64Mb的,也就是8M字节,

    大小:8M(Byte)   (128块(Block),每块64K字节,每块16个扇区(Sector),每个扇区4K字节,每个扇区16页,每页256个 字节)

    特点:Flash芯片内的数据只能由1变0,不能由0变1。

    W25Q64FV是一款FLASH存储芯片,由32768页组成的存储芯片,其中每一页有256字节。

    每次最多可以一次写入256字节(一页);擦除则可以按扇区进行擦除(一个扇区16页,4KB字节),或者可以按128个页进行擦除(32KB),或者可以按256个页(64KB)进行擦除,以及整个芯片擦除方式进行擦除。

    8M 8*1024k 8*1024*1024字节 0x200000 2097152
    分为128块 128
    每个块64k 64   0x208f34 2133812
    每个块分为16个扇区 16
    每个扇区4K字节 4   36660
    每个扇区16页 16
    每个页256字节 256







    展开全文
  • 利用STM32F103读写W25Q64

    2019-03-30 20:20:45
    利用STM32F103读写W25Q64,是野火的例程,不错的,读写FLASH,利用uart打印
  • #include "iospiflash.h" .../*******************************************//// This is a IOSPI (simulater by IO)// // Lib For Driver Flash W25Q64BV//*******************************************///sbit...

    #include "iospiflash.h"

    /*******************************************
    //
    // This is a IOSPI (simulater by IO)
    //
    // Lib For Driver Flash W25Q64BV
    //
    *******************************************/
    //sbit IOFLASHSPI_CS = P1^0;
    //sbit IOFLASHSPI_DIN = P1^3;
    //sbit IOFLASHSPI_DOUT = P1^4;
    //sbit IOFLASHSPI_CLK = P1^5;

    /*******************************************
    //
    // IOSPI base FUNC
    // Data shifting at the --rising edge-- of the clk
    // CLK need a hold time MyDelay(3)
    //
    // Shift
    // Write u8
    // Read u8
    //
    // 1
    Time Series requires:
    The W25Q64B Flash support the stantdard SPI , but the SPI Mode 0 or 3.
    SPI Mode 0 required that:
    when free:
    the CLK need be low - 0 , while the /CS is high( when free );
    when execute an instruction:
    Fall the /CS that Enable the Flash.
    0 - 1 - 0 - 1 the CLK,
    when the rasing edge of CLK, the DOUT(0,1) will be send to the FLASH.
    when a whole instruction completed.
    need to! PULL up the /CS than Over an Instruction.

    SPI Mode 3 required that:
    ..... /CS /CLK the reverse.

    2
    Other IO need!
    /HOLD --- like a enable pin.
    when /hold is Low,the FLASH ,can not excute any instructions.




    //
    *******************************************/
    u8 IOSPI_Flash_Shift(u8 Data)
    {
    u8 DataRead = 0xFF;
    u8 i = 0;
    for(i = 0 ; i < 8 ; i++)
    {
    IOFLASHSPI_CLK = 0; //fall edge chage the out data bit
    IOFLASHSPI_DOUT = ((Data & 0x80) == 0x80 )?1 : 0;
    Data <<= 1;
    DataRead <<= 1;

    MyDelay(5);

    IOFLASHSPI_CLK = 1; //rising edge
    // the rising edge out the data bit and in the data bit
    MyDelay(5);
    if(IOFLASHSPI_DIN==1) //get bit
    DataRead += 1;
    }

    return DataRead;

    }
    //rising edge of CLK
    //!!!!!the CLK should be keep 0,while there is not excuting any instructions!
    void IOSPI_Flash_u8_Write(u8 Data)
    {
    u8 i = 0;
    for(i = 0 ; i < 8 ; i++)
    {
    IOFLASHSPI_CLK = 0;
    IOFLASHSPI_DOUT = (Data & 0x80);
    Data <<= 1;
    MyDelay(5);
    IOFLASHSPI_CLK = 1; //rising edge
    MyDelay(5);
    }

    IOFLASHSPI_CLK = 0;
    }

    u8 IOSPI_Flash_u8_Read(void)
    {
    u8 Data = 0xFF;
    u8 i = 0;
    for(i = 0 ; i < 8 ; i++)
    {
    IOFLASHSPI_CLK = 0;
    Data <<= 1;
    MyDelay(5); //hold time
    IOFLASHSPI_CLK = 1; //rising edge
    MyDelay(5);
    if(IOFLASHSPI_DIN==1) //get bits
    Data += 1;
    }
    IOFLASHSPI_CLK = 0;
    return Data;
    }



    //-----------------------------------
    //
    // IOSPI FLASH FUNC
    //
    //-----------------------------------
    void IOSPI_Flash_CMD(u8 CMD)
    {
    IOSPI_Flash_u8_Write(CMD);
    }

    u8 IOSPI_Flash_RDSR(void)
    {
    u8 ReadStatus = 0;

    IOSPI_FLASH_CS_ENABLE

    IOSPI_Flash_CMD(CMD_RDSR); //time series need to be learn
    ReadStatus = IOSPI_Flash_u8_Read();

    IOSPI_FLASH_CS_DISABLE //cs over the instruction

    return ReadStatus;
    }

    u32 IOSPI_Flash_RDJCID()
    {
    u8 i = 0;
    u32 JCID = 0x00000000;
    u8 *pData = &JCID;

    IOSPI_FLASH_CS_ENABLE

    IOSPI_Flash_CMD(CMD_RDJCID); //time series need to be learn
    for(i = 0 ; i < 3 ; i++)
    {
    *(pData++) = IOSPI_Flash_u8_Read();
    }

    IOSPI_FLASH_CS_DISABLE //cs over the instruction

    return JCID;
    }

    void IOSPI_Flash_WaitFree(void)
    {
    while((IOSPI_Flash_RDSR() & 0x01)==0x01) //check the busy = 0;
    {
    MyDelay(30);
    }
    }


    //---------------------------------------------------------
    //
    // 4K byte Erase 16 pages
    //
    //---------------------------------------------------------
    void IOSPI_Flash_SectorErase(u32 Addr)
    {
    u8* pAddr = &Addr;
    IOSPI_Flash_WaitFree();

    IOSPI_FLASH_CS_ENABLE
    IOSPI_Flash_CMD(CMD_ENABLEWRITE);
    IOSPI_FLASH_CS_DISABLE

    MyDelay(5);

    IOSPI_FLASH_CS_ENABLE
    IOSPI_Flash_CMD(CMD_SECERASE);
    IOSPI_Flash_u8_Write(*pAddr++);
    IOSPI_Flash_u8_Write(*pAddr++);
    IOSPI_Flash_u8_Write(*pAddr);
    IOSPI_FLASH_CS_DISABLE
    }
    //void IOSPI_Flash_BlockErase(u8* Addr);


    //-----------------------------------------------------------------
    //
    // Page Programe
    // the data to be programe must less than 256bytes,
    // otherwise the page will be wrap by the bytes lengther than the 256 bytes;
    //
    //-----------------------------------------------------------------
    void IOSPI_Flash_Write(u32 Addr , char* Data , u16 length)
    {
    u16 i = 0;
    u8 pData = 0x00;
    u8* pAddr = &Addr;
    if(length > 256)
    return ;

    IOSPI_Flash_WaitFree();

    IOSPI_FLASH_CS_ENABLE
    IOSPI_Flash_CMD(CMD_ENABLEWRITE);
    IOSPI_FLASH_CS_DISABLE

    MyDelay(5);

    IOSPI_FLASH_CS_ENABLE
    IOSPI_Flash_CMD(CMD_PAGEWRITE);
    IOSPI_Flash_u8_Write(*pAddr++);
    IOSPI_Flash_u8_Write(*pAddr++);
    IOSPI_Flash_u8_Write(*pAddr);

    for(i = 0 ; i < length ; i++)
    {
    IOSPI_Flash_u8_Write(*(Data+i));
    }
    IOSPI_FLASH_CS_DISABLE

    }

    //-----------------------------------------------------
    //
    // Standard Flash Read.
    // Can Read 256 bytes once at most.
    //
    //-----------------------------------------------------
    void IOSPI_Flash_Read(u32 Addr , char* Data , u16 length)
    {
    u16 i = 0;
    u8* pAddr = &Addr;
    IOSPI_Flash_WaitFree();

    IOSPI_FLASH_CS_ENABLE
    IOSPI_Flash_CMD(CMD_READ);
    IOSPI_Flash_u8_Write(*pAddr++);
    IOSPI_Flash_u8_Write(*pAddr++);
    IOSPI_Flash_u8_Write(*pAddr);

    for(i = 0 ; i < length ; i++)
    {
    *(Data+i) = IOSPI_Flash_u8_Read();
    }
    IOSPI_FLASH_CS_DISABLE

    }

    void IOSPI_Flash_FastRead(u32 Addr , char* Data , u16 length)
    {
    u16 i = 0;
    u8* pAddr = &Addr;
    if(length > 256)
    return ;
    IOSPI_Flash_WaitFree();

    IOSPI_FLASH_CS_ENABLE
    IOSPI_Flash_CMD(CMD_FASTREAD);
    IOSPI_Flash_u8_Write(*pAddr++);
    IOSPI_Flash_u8_Write(*pAddr++);
    IOSPI_Flash_u8_Write(*pAddr);
    IOSPI_Flash_u8_Write(0x00);

    for(i = 0 ; i < length ; i++)
    {
    *(Data+i) = IOSPI_Flash_u8_Read();
    }
    IOSPI_FLASH_CS_DISABLE
    }











    ===========================================================================================================

    ===========================================================================================================

    ===========================================================================================================

    #ifndef __IOSPIFLASH_H
    #define __IOSPIFLASH_H
    #include "Common.h"
    /**************************************************************
    //
    // W25Q64BVSFIG FLASH
    //
    //
    *************************************************************/
    #define CMD_RDSR 0x05
    #define CMD_ENABLEWRITE 0x06
    #define CMD_DISABLEWRITE 0x04
    #define CMD_WDSR 0x01
    #define CMD_READ 0x03
    #define CMD_FASTREAD 0x0B
    #define CMD_PAGEWRITE 0x02
    #define CMD_SECERASE 0x20
    #define CMD_BLOCKERASE 0x52
    #define CMD_RDJCID 0x9F


    #define IOSPI_FLASH_CS_ENABLE {IOFLASHSPI_CS = 0;}
    #define IOSPI_FLASH_CS_DISABLE {IOFLASHSPI_CS = 1;}


    u8 IOSPI_Flash_Shift(u8 Data);
    void IOSPI_Flash_u8_Write(u8 Data);
    u8 IOSPI_Flash_u8_Read(void);

    void IOSPI_Flash_CMD(u8 CMD);
    u8 IOSPI_Flash_RDSR(void);
    void IOSPI_Flash_WaitFree(void);
    void IOSPI_Flash_SectorErase(u32 Addr);
    //void IOSPI_Flash_BlockErase(u2 Addr);
    void IOSPI_Flash_Write(u32 Addr , char* Data , u16 length);
    void IOSPI_Flash_Read(u32 Addr , char* Data , u16 length);
    void IOSPI_Flash_FastRead(u32 Addr , char* Data , u16 length);

    u32 IOSPI_Flash_RDJCID(void);


    #endif

    转载于:https://www.cnblogs.com/hisoka/p/4794649.html

    展开全文
  • W25Q64Flash芯片STM32操作

    2018-08-01 11:32:37
    该资源包含STM32F407的SPI寄存器配置及对W25Q64进行读写及擦除所需要的函数。
  • C51 w25q64驱动及字库烧录程序,包含点阵字库烧录及字定位,使用uincode,keil编译采用uft-8编码。
  • SPI专题(二)——STM32驱动FLASH(W25Q64)

    万次阅读 多人点赞 2017-08-31 22:18:02
    W25Q64 将 8M 的容量分为 128 个块(Block),每个块大小为 64K 字节,每个块又分为 16个扇区(Sector),每个扇区 4K 个字节。 W25Q64 的最少擦除单位为一个扇区,也就是每次必须擦除 4K 个字节。操作需要给 W25Q64...

    前言:

    为了方便查看博客,特意申请了一个公众号,附上二维码,有兴趣的朋友可以关注,和我一起讨论学习,一起享受技术,一起成长。

    在这里插入图片描述



    githubmy github


    注:博客所涉及的关于 stm32 的代码,均在仓库【stm32f013_study】下,包括底层驱动和应用测试代码。
    本文设计的文件包含:
    (1)hardware_spi.c:硬件 SPI 驱动实现
    (2)drvsfspi.c:软件模拟 SPI 实现代码
    (3)drvexflash.c:SPI FLASH 操作部分代码
    (4)hal_spi.c:SPI 软件、硬件方式封装统一接口
    (5)头文件:
    hardware_spi.h :硬件 SPI 相关
    drvsfspi.h :软件模拟 SPI 相关
    drvexflash.hSPI FLASH 相关
    hal_spi.h:软件、硬件 SPI 接口封装

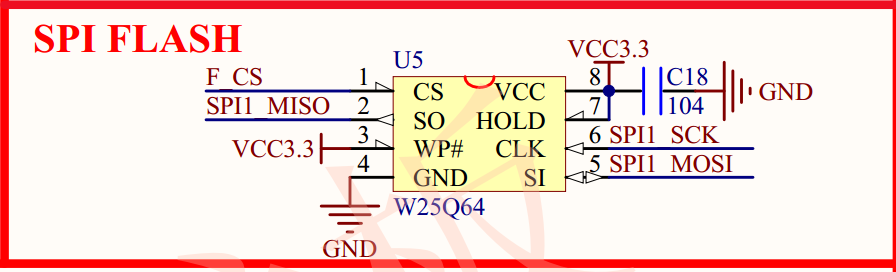

    1. 硬件连接

    W25Q64 将 8M 的容量分为 128 个块(Block),每个块大小为 64K 字节,每个块又分为 16个扇区(Sector),每个扇区 4K 个字节

    W25Q64 的**最少擦除单位为一个扇区,也就是每次必须擦除 4K 个字节。**操作需要给 W25Q64 开辟一个至少 4K 的缓存区,对 SRAM 要求比较高,要求芯片必须有 4K 以上 SRAM 才能很好的操作。

    这里写图片描述

    W25Q64 的擦写周期多达 10W 次,具有 20 年的数据保存期限,支持电压为 2.7~3.6V,W25Q64 支持标准的 SPI,还支持双输出/四输出的 SPI,最大 SPI 时钟可以到 80Mhz(双输出时相当于 160Mhz,四输出时相当于 320M)。

    1.1 硬件连接

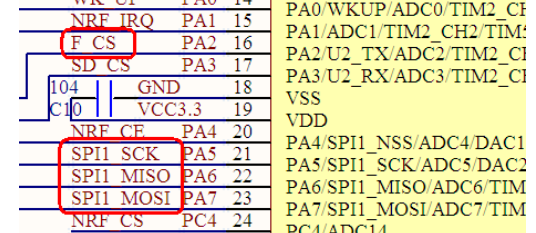

    与 STM32 的引脚连接如下:这里是使用SPI1配置。

    这里写图片描述

    STM32引脚 对应SPI功能
    PA2 片选CS
    PA5 时钟SCK
    PA6 MISO
    PA7 MOSI

    STM32 的 SPI 功能很强大, SPI 时钟最多可以到 18Mhz,支持 DMA,可以配置为 SPI 协议或者 I2S 协议(仅大容量型号支持)。

    1.2 SPI 通讯的通讯时序

    SPI 协议定义了通讯的起始和停止信号、数据有效性、时钟同步等环节。

    我们以读取 FLASH 的状态寄存器的时序图分析一下,时序图也是书写软件模拟时序的依据。

    在这里插入图片描述
    如上图,我们知道书写 FLASH (来自华邦 W25X 手册)支持的是模式 0 (CPOL = 0 && CPHA == 0) 和 模式 3(CPOL = 1 && CPHA == 1)

    CS、SCK、MOSI 信号都由主机控制产生,而 MISO 的信号由从机产生,主机通过该信号线读取从机的数据。MOSI 与 MISO 的信号只在 CS 为低电平的时候才有效,在 SCK 的每个时钟周期 MOSI 和 MISO 传输一位数据。

    1.2.1. 通讯的起始和停止信号

    在上图,CS 信号线由高变低,为 SPI 通讯的起始信号。CS 是每个从机各自独占的信号线,当从机在自己的 CS 线检测到起始信号后,就知道自己被主机选中了,开始准备与主机通讯。当 CS 信号由低变高,为 SPI 通讯的停止信号,表示本次通讯结束,从机的选中状态被取消。

    1.2.2. 数据有效性

    SPI 使用 MOSI 及 MISO 信号线来传输数据,使用 SCK 信号线进行数据同步。

    在这里插入图片描述
    MOSI 及 MISO 数据线在 SCK 的每个时钟周期传输一位数据。数据传输时,MSB 先行或 LSB 先行并没有作硬性规定,但要保证两个 SPI 通讯设备之间使用同样的协定,一般都会采用图中的 MSB 先行模式。

    观察上图,可知模式 0 和 3 都是在上升沿读取数据。

    示例: FLASH 读取 JEDEC_ID (0x9F),SPI 模式 0,,频率 f = 1MHz。

    在这里插入图片描述
    读取 JEDEC_ID 时,FLASH 回复的一个字节:0xC8。

    在这里插入图片描述

    1.2.3 STM32 SPI外设

    STM32 的 SPI 外设可用作通讯的主机及从机,支持最高的 SCK 时钟频率为 f pclk / 2 (STM32F103 型号的芯片默认 f pclk1 为 72MHz,f pclk2 为 36MHz),完全支持 SPI 协议的 4 种模式,数据帧长度可设置为 8 位或 16 位,可设置数据 MSB 先行或 LSB 先行。它还支持双线全双工、双线单向以及单线模式。

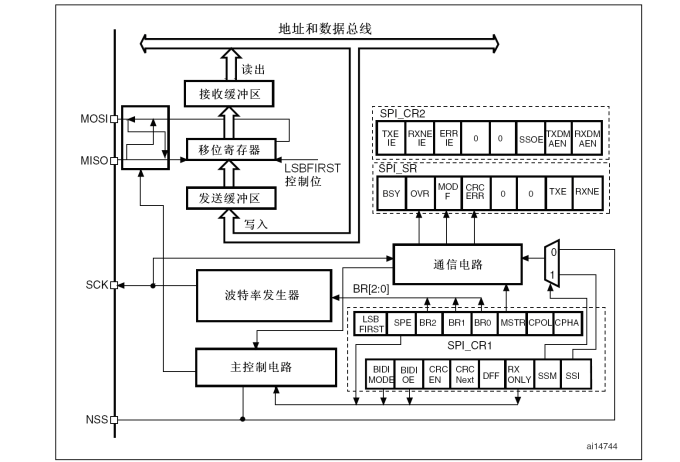

    SPI架构:

    这里写图片描述

    通讯引脚 :

    SPI 的所有硬件架构都从上图中左 MOSI、MISO、SCK及 NSS 线展开的。

    STM32 芯片有多个 SPI 外设,它们的 SPI 通讯信号引出到不同的 GPIO 引脚上,使用时必须配置到这些指定的引脚。

    2. 软件配置

    这里使用 STM32 的 SPI1 的主模式,SPI 相关的库函数和定义分布在文件 stm32f10x_spi.c 以及头文件 stm32f10x_spi.h 中。

    2.1 配置相关引脚的复用功能

    第一步就要使能 SPI1 的时钟, SPI1 的时钟通过 APB2ENR 的第 12 位来设置。其次要设置 SPI1 的相关引脚为复用输出,这样才会连接到 SPI1 上否则这些 IO 口还是默认的状态,也就是标准输入输出口。这里我们使用的是 PA5、 PA6、 PA7 这 3 个(SCK、 MISO、 MOSI、CS 使用软件管理方式),所以设置这三个为复用 IO

    宏定义:

    #define SPIM1_GPIO_PORT	    GPIOA

    #define SPIM1_CLK_IO	(GPIO_Pin_5)
    #define SPIM1_MISO_IO	(GPIO_Pin_6)
    #define SPIM1_MOSI_IO	(GPIO_Pin_7)

    #define FLASH_CS_IO     		(GPIO_Pin_2)
    #define FLASH_CS_0()			(GPIO_ResetBits(SPIM1_GPIO_PORT, FLASH_CS_IO))
    #define FLASH_CS_1() 			(GPIO_SetBits(SPIM1_GPIO_PORT, FLASH_CS_IO))

    #define RCC_PCLK_SPIM1_GPIO     RCC_APB2Periph_GPIOA
    #define RCC_PCLK_SPIM1_HD       RCC_APB2Periph_SPI1


    IO 配置:


    	//--------------------------------------------------------------------------------------------------------
    //	函 数 名: spi_gpio_init
    //	功能说明: SPI 硬件IO初始化
    //	形    参: 	spi_chl:SPIM 通道
    //	返 回 值: 无
    //	日    期: 2020-03-12
    //  备    注:采用 Unix like 方式
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void spi_gpio_init(uint8_t spi_chl)
    {
    	GPIO_InitTypeDef gpio_config_init;

    	if (spi_chl == 1)
    	{
    		RCC_APB2PeriphClockCmd(RCC_PCLK_SPIM1_GPIO, ENABLE);		//开启SPIM1 GPIO时钟、

    //		gpio_config_init.GPIO_Pin 		= SPIM1_CLK_IO | SPIM1_MISO_IO | SPIM1_MOSI_IO;	//SPIM1_CLK_IO IO初始化
    		gpio_config_init.GPIO_Pin 		= SPIM1_CLK_IO | SPIM1_MOSI_IO;
    		gpio_config_init.GPIO_Mode 		= GPIO_Mode_AF_PP;  //复用推挽输出
    		gpio_config_init.GPIO_Speed 	= GPIO_Speed_50MHz;

    		GPIO_Init(SPIM1_GPIO_PORT, &gpio_config_init);

    		gpio_config_init.GPIO_Pin 		= SPIM1_MISO_IO;	//SPIM1_MISO_IO IO初始化
    		gpio_config_init.GPIO_Mode 		= GPIO_Mode_IN_FLOATING;  //MISO浮空输入
    		gpio_config_init.GPIO_Speed 	= GPIO_Speed_50MHz;
    		GPIO_Init(SPIM1_GPIO_PORT, &gpio_config_init);

    		GPIO_SetBits(SPIM1_GPIO_PORT, SPIM1_CLK_IO | SPIM1_MISO_IO | SPIM1_MOSI_IO);	//IO初始状态都设置为高电平
    	}
    }


    2.2 初始化 SPI1,设置 SPI1 工作模式

    接下来初始化 SPI1,设置 SPI1 为主机模式,设置数据格式为 8 位,然设置 SCK 时钟极性及采样方式。并设置 SPI1 的时钟频率(最大 18Mhz),以及数据的格式(MSB 在前还是 LSB 在前)。这在库函数中是通过 SPI_Init 函数来实现。
    函数原型:

    void SPI_Init(SPI_TypeDef* SPIx, SPI_InitTypeDef* SPI_InitStruct)

    第一个参数是 SPI 标号,第二个参数结构体类型 SPI_InitTypeDef 为相关属性设置。

    SPI_InitTypeDef 的定义如下:

    typedef struct
    {
    uint16_t SPI_Direction;
    uint16_t SPI_Mode;
    uint16_t SPI_DataSize;
    uint16_t SPI_CPOL;
    uint16_t SPI_CPHA;
    uint16_t SPI_NSS;
    uint16_t SPI_BaudRatePrescaler;
    uint16_t SPI_FirstBit;
    uint16_t SPI_CRCPolynomial;
    }SPI_InitTypeDef;


    参数 解释
    SPI_Direction 设置 SPI 的通信方式,可以选择为半双工,全双工,以及串行发和串行收方式
    SPI_Mode 设置 SPI 的主从模式,主机模式 (SPI_Mode_Master),从机模式 (PI_Mode_Slave)。
    SPI_DataSiz 数据为 8 位还是 16 位帧格式选择项。SPI_DataSize_8b(8 位),SPI_DataSize_16b (16位)
    SPI_CPOL 设置时钟极性
    SPI_CPHA 设置时钟相位,也就是选择在串行同步时钟的第几个跳变沿(上升或下降)数据被采样,可以为第一个或者第二个条边沿采集
    SPI_NSS 设置 NSS 信号由硬件(NSS 管脚)还是软件控制
    SPI_BaudRatePrescaler 设置 SPI 波特率预分频值也就是决定 SPI 的时钟的参数 ,从不分频道 256 分频 8 个可选值 ,选择 256 分频值SPI_BaudRatePrescaler_256, 传输速度为 36M/256=140.625KHz。
    SPI_FirstBit 设置数据传输顺序是 MSB 位在前还是 LSB 位在前。SPI_FirstBit_MSB (高位在前)
    SPI_CRCPolynomial 设置 CRC 校验多项式,提高通信可靠性,大于 1 即可

    初始化的范例格式为:

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: spi_master_init
    //	功能说明: SPI 硬件配置参数初始化
    //	形    参: 	spi_chl:SPIM 通道
    //	返 回 值: 无
    //	日    期: 2020-03-12
    //  备    注:采用 Unix like 方式
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void spi_master_init(uint8_t spi_chl)
    {
    	SPI_InitTypeDef  spi_config_init;
    #if 1
    	if(spi_chl == 1)
    	{
    		spi_flash_gpio_init();	//spi flash cs 初始化
    //		sd_gpio_init();	//spi sd cs 初始化
    //		nrf24l01_gpio_init();//spi nrf24l01 cs 初始化

    		spi_gpio_init(1);	//spi gpio 初始化

    		RCC_APB2PeriphClockCmd(RCC_PCLK_SPIM1_HD, ENABLE);	//SPI1时钟使能

    		spi_config_init.SPI_Direction 			= SPI_Direction_2Lines_FullDuplex;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
    		spi_config_init.SPI_Mode 				= SPI_Mode_Master;		//设置SPI工作模式:设置为主SPI
    		spi_config_init.SPI_DataSize 			= SPI_DataSize_8b;		//设置SPI的数据大小:SPI发送接收8位帧结构
    		spi_config_init.SPI_CPOL 				= SPI_CPOL_Low;		//选择了串行时钟的稳态:空闲时钟低
    		spi_config_init.SPI_CPHA 				= SPI_CPHA_1Edge;	//数据捕获(采样)于第1个时钟沿
    		spi_config_init.SPI_NSS					= SPI_NSS_Soft;//SPI_NSS_Soft;		//NSS信号由硬件(NSS管脚)还是软件(使用SSI位)管理:内部NSS信号有SSI位控制
    		spi_config_init.SPI_BaudRatePrescaler 	= SPI_BaudRatePrescaler_256;		//定义波特率预分频的值:波特率预分频值为256
    		spi_config_init.SPI_FirstBit 			= SPI_FirstBit_MSB;	//指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始
    		spi_config_init.SPI_CRCPolynomial 		= 7;	//CRC值计算的多项式

    		SPI_Init(SPI1, &spi_config_init);  //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器

    		SPI_Cmd(SPI1, ENABLE); //使能SPI外设

    //		spi_master_send_recv_byte(1, 0xFF);	//启动传输

    	}
    #endif
    }


    2.3 SPI 传输数据

    通信接口需要有发送数据和接受数据的函数,固件库提供的发送数据函数原型为:

    void SPI_I2S_SendData(SPI_TypeDef* SPIx, uint16_t Data)

    往 SPIx 数据寄存器写入数据 Data,从而实现发送。

    固件库提供的接受数据函数原型为:

    uint16_t SPI_I2S_ReceiveData(SPI_TypeDef* SPIx)

    这从 SPIx 数据寄存器读出接收到的数据。

    收发单个字节数据:

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: spi_master_send_recv_byte
    //	功能说明: SPI 收发数据
    //	形    参: 	spi_chl:SPIM 通道
    //				send_byte:发送的数据
    //	返 回 值: 无
    //	日    期: 2020-03-14
    //  备    注:采用 Unix like 方式
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    uint8_t spi_master_send_recv_byte(uint8_t spi_chl, uint8_t spi_byte)
    {
    	uint8_t time = 0;

    	if (spi_chl == 1)
    	{
    		while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET) //检查指定的SPI标志位设置与否:发送缓存空标志位
    		{
    			time++;
    			if(time>200)
    			{
    				return false;
    			}
    		}
    		SPI_I2S_SendData(SPI1, spi_byte); //通过外设SPIx发送一个数据

    		time = 0;

    		while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET)//检查指定的SPI标志位设置与否:接受缓存非空标志位
    		{
    			time++;
    			if(time>200)
    			{
    				return false;
    			}
    		}
    			return SPI_I2S_ReceiveData(SPI1); //返回通过SPIx最近接收的数据
    	}
    	else
    	{
    		return false;
    	}
    }


    收发多个字节数据:

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: spi_master_send_some_bytes
    //	功能说明: SPI 发送多个字节数据
    //	形    参: 	spi_chl:SPIM 通道
    //				pbdata:发送的数据首地址
    //				send_length:发送数据长度
    //	返 回 值: 无
    //	日    期: 2020-03-12
    //  备    注:采用 Unix like 方式
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void spi_master_send_some_bytes(uint8_t spi_chl, uint8_t *pbdata, uint16_t send_length)
    {
    	uint16_t i = 0;

    	for (i = 0; i < send_length; i++)
    	{
    		spi_master_send_recv_byte(spi_chl, pbdata[i]);
    	}

    //	while (send_length--)
    //	{
    //		spi_master_send_byte(spi_chl, *pbdata++);
    //	}

    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: spi_master_recv_some_bytes
    //	功能说明: SPI 接收多个字节数据
    //	形    参: 	spi_chl:SPIM 通道
    //				pbdata:接收的数据首地址
    //				send_length:接收数据长度
    //	返 回 值: 无
    //	日    期: 2020-03-12
    //  备    注:采用 Unix like 方式
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void spi_master_recv_some_bytes(uint8_t spi_chl, uint8_t *pbdata, uint16_t recv_length)
    {
    	uint8_t *temp_data = pbdata;

    	while (recv_length--)
    	{
    		*temp_data++ = spi_master_send_recv_byte(spi_chl, 0xFF);	//发送 0xff 为从设备提供时钟
    	}

    }


    2.4 查看 SPI 传输状态

    在 SPI 传输过程中,要判断数据是否传输完成,发送区是否为空等等状态,
    通过函数 SPI_I2S_GetFlagStatus 实现的,判断发送是否完成的方法是:

    SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE)

    3. SPI FLASH 操作

    3.1 宏定义部分

    #define  FLASH_WRITE_ENABLE_CMD 		0x06
    #define  FLASH_WRITE_DISABLE_CMD		0x04
    #define  FLASH_READ_SR_CMD				0x05
    #define  FLASH_WRITE_SR_CMD				0x01
    #define  FLASH_READ_DATA				0x03
    #define  FLASH_FASTREAD_DATA			0x0b
    #define  FLASH_WRITE_PAGE				0x02
    #define  FLASH_ERASE_PAGE      			0x81
    #define  FLASH_ERASE_SECTOR       		0x20
    #define	 FLASH_ERASE_BLOCK				0xd8
    #define	 FLASH_ERASE_CHIP				0xc7
    #define  FLASH_POWER_DOWN				0xb9
    #define  FLASH_RELEASE_POWER_DOWN       0xab
    #define  FLASH_READ_DEVICE_ID      		0x90
    #define  FLASH_READ_JEDEC_ID      		0x9f

    #define 	FLASH_SIZE	 (1*1024*1024)	// 1M字节
    #define		PAGE_SIZE			8192	// 256 bytes
    #define 	SECTOR_SIZE		512	 // 4-Kbyte
    #define		BLOCK_SIZE		32	// 64-Kbyte

    #define PAGE_LEN		255	 //一页256字节


    3.2 中间层函数封装

    注明: 此部分函数的封装是为了统一硬件 SPI 和软件模拟 SPI 接口。

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: hal_spi_send_bytes
    //	功能说明: SPI 发送数据,包含软件和硬件通信方式
    //	形    参: 	mode:通信方式选择(0:软件SPI;1:硬件SPI)
    //				pbdata:发送数据的首地址
    //				send_length:发送数据长度
    //	返 回 值: 执行状态(true or false)
    //	日    期: 2020-03-12
    //  备    注: 中间层封装底层接口
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    uint8_t hal_spi_send_bytes(uint8_t mode, uint8_t *pbdata, uint16_t send_length)
    {
        if (mode == 0)
        {
            for (uint16_t i = 0; i < send_length; i++)
            {
                Spi_WriteByte(pbdata[i]);
            }

    		return true;
        }
        else if (mode == 1)
        {
            spi_master_send_some_bytes(1, pbdata, send_length);

    //		for (uint16_t i = 0; i < send_length; i++)
    //        {
    //            spi_master_send_recv_byte(1, pbdata[i]);
    //        }

    		return true;
        }
    	else
    	{
    		return false;
    	}

    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: hal_spi_recv_bytes
    //	功能说明: SPI 接收数据,包含软件和硬件通信方式
    //	形    参: 	mode:通信方式选择(0:软件SPI;1:硬件SPI)
    //				pbdata:发送数据的首地址
    //				send_length:发送数据长度
    //	返 回 值: 执行状态(true or false)
    //	日    期: 2020-03-12
    //  备    注: 中间层封装底层接口
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    uint8_t hal_spi_recv_bytes(uint8_t mode, uint8_t *pbdata, uint16_t recv_length)
    {
        if (mode == 0)
        {
            for (uint16_t i = 0; i < recv_length; i++)
            {
                 *pbdata++ = Spi_ReadByte();	//软件模拟SPI
            }

    		return true;
        }
        else if (mode == 1)
        {
            spi_master_recv_some_bytes(1, pbdata, recv_length);	//硬件SPI

    //		for (uint16_t i = 0; i < recv_length; i++)
    //        {
    //            *pbdata++ = spi_master_send_recv_byte(1, 0xFF);
    //        }

    		return true;
        }
    	else
    	{
    		return false;
    	}

    }


    关于软件模拟 SPI 部分代码,参看软件模拟SPI代码 。此处不再贴出。


    3.3 FLASH 部分


    __align(4) uint8_t g_DataTmpBuffer[0x1000] = {0};

    #define SectorBuf  g_DataTmpBuffer

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_WriteEnable
    //	功能说明: 写使能,置位 WEL 位 WEL 位(WEL-->1)
    //	形    参: 无
    //	返 回 值: 无
    //	日    期: 2020-03-07
    //  备    注:
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_WriteEnable(void)
    {
    	uint8_t command = FLASH_WRITE_ENABLE_CMD;

    	FLASH_CS_LOW;
    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);//开启写使能
    	FLASH_CS_HIGH;
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_WriteDisable
    //	功能说明: 写失能,复位 WEL 位(WEL-->0)
    //	形    参: 无
    //	返 回 值: 无
    //	日    期: 2020-03-07
    //  备    注:
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_WriteDisable(void)
    {
    	uint8_t command = FLASH_WRITE_DISABLE_CMD;
    	FLASH_CS_LOW;
    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);
    	// Spi_WriteByte(FLASH_WRITE_DISABLE_CMD);	//开启写失能 04h
    	FLASH_CS_HIGH;
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_WriteSR
    //	功能说明: 读状态寄存器
    //	形    参: 无
    //	返 回 值: 无
    //	日    期: 2020-03-07
    //  备    注: 多用于检查 BUSY 位
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    uint8_t Flash_ReadSR(void)
    {
    	uint8_t ucTmpVal = 0;
    	uint8_t command = FLASH_READ_SR_CMD;

    	FLASH_CS_LOW;

    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);	//05h
    	hal_spi_recv_bytes(SPI_COMM_MODE, &ucTmpVal, 1);

    	// ucTmpVal = Spi_ReadByte();

    	FLASH_CS_HIGH;

    	return ucTmpVal;
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_WriteSR
    //	功能说明: 写状态寄存器
    //	形    参: 	_ucByte:写入状态寄存器的数值
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注:
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_WriteSR(uint8_t _ucByte)
    {
    	uint8_t command = FLASH_WRITE_SR_CMD;

    	Flash_WriteEnable();
    	Flash_WaitNobusy();

    	FLASH_CS_LOW;
    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);	//01h
    	hal_spi_send_bytes(SPI_COMM_MODE, &_ucByte, 1);	//写入一个字节
    	FLASH_CS_HIGH;
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_WaitNobusy
    //	功能说明: 检查 FLASH BUSY 位状态
    //	形    参: no
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: 调用Flash_ReadSR(),判断状态寄存器的R0位,执行结束操作清零
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_WaitNobusy(void)
    {
    	//FLASH_READ_SR_CMD 指令的发送,有的FLASH仅需发送一次,FLASH自动回复,有的FLASH无法自动回复,需要循环一直发送等待
    	while(((Flash_ReadSR()) & 0x01)==0x01);	//等待BUSY位清空
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_FastReadByte
    //	功能说明: flash 都数据(快速读取:Fast read operate at the highest poossible frequency)
    //	形    参: 	ucpBuffer:数据存储区首地址
    //				_ulReadAddr: 要读出Flash的首地址
    //				_usNByte: 要读出的字节数(最大65535B)
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: 从_ulReadAddr地址,连续读出_usNByte长度的字节
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_ReadSomeBytes(uint8_t *ucpBuffer, uint32_t _ulReadAddr, uint16_t _usNByte)
    {
    	uint8_t command = FLASH_READ_DATA;
    	uint8_t temp_buff[3] = {0};

    	temp_buff[0] = (uint8_t)(_ulReadAddr >> 16);
    	temp_buff[1] = (uint8_t)(_ulReadAddr >> 8);
    	temp_buff[2] = (uint8_t)(_ulReadAddr >> 0);

    	FLASH_CS_LOW;

    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[0], 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[1], 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[2], 1);

    	hal_spi_recv_bytes(SPI_COMM_MODE, ucpBuffer, _usNByte);

    	// Spi_WriteByte(FLASH_READ_DATA);	//连续读取数据 03h
    	// Spi_WriteByte((uint8_t)(_ulReadAddr>>16));	//写入24位地址
    	// Spi_WriteByte((uint8_t)(_ulReadAddr>>8));
    	// Spi_WriteByte((uint8_t)(_ulReadAddr>>0));

    	// while(_usNByte--)
    	// {
    	// 	*ucpBuffer = Spi_ReadByte();
    	// 	ucpBuffer++;
    	// }

    	FLASH_CS_HIGH;
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_FastReadByte
    //	功能说明: flash 都数据(快速读取:Fast read operate at the highest poossible frequency)
    //	形    参: 	ucpBuffer:数据存储区首地址
    //				_ulReadAddr: 要读出Flash的首地址
    //				_usNByte: 要读出的字节数(最大65535B)
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: 从_ulReadAddr地址,连续读出_usNByte长度的字节
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_FastReadByte(uint8_t *ucpBuffer, uint32_t _ulReadAddr, uint16_t _usNByte)
    {
    	uint8_t command = FLASH_FASTREAD_DATA;
    	uint8_t temp_buff[3] = {0};

    	temp_buff[0] = (uint8_t)(_ulReadAddr >> 16);
    	temp_buff[1] = (uint8_t)(_ulReadAddr >> 8);
    	temp_buff[2] = (uint8_t)(_ulReadAddr >> 0);

    	FLASH_CS_LOW;

    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[0], 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[1], 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[2], 1);

    	hal_spi_recv_bytes(SPI_COMM_MODE, ucpBuffer, _usNByte);

    	// Spi_WriteByte(FLASH_FASTREAD_DATA);//快速读取数据 0bh
    	// Spi_WriteByte((uint8_t)(_ulReadAddr>>16));//写入24位地址
    	// Spi_WriteByte((uint8_t)(_ulReadAddr>>8));
    	// Spi_WriteByte((uint8_t)(_ulReadAddr>>0));
    	// Spi_WriteByte(0xFF);//等待8个时钟(dummy byte)
    	// while(_usNByte--)
    	// {
    	// 	*ucpBuffer = Spi_ReadByte();
    	// 	ucpBuffer++;
    	// }

    	FLASH_CS_HIGH;
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_WritePage
    //	功能说明: flash 写数据(按页写入,一页256字节,写入之前FLASH地址上必须为0xFF)
    //	形    参: 	ucpBuffer:数据存储区首地址
    //				_ulWriteAddr: 要读写入Flash的首地址
    //				_usNByte: 要写入的字节数(最大65535B = 64K 块)
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: _ulWriteAddr,连续写入_usNByte长度的字节
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_WritePage(uint8_t *ucpBuffer, uint32_t _ulWriteAddr, uint16_t _usNByte)
    {
    	uint8_t command = FLASH_WRITE_PAGE;
    	uint8_t temp_buff[3] = {0};

    	temp_buff[0] = (uint8_t)(_ulWriteAddr >> 16);
    	temp_buff[1] = (uint8_t)(_ulWriteAddr >> 8);
    	temp_buff[2] = (uint8_t)(_ulWriteAddr >> 0);

    	Flash_WriteEnable();	//写使能
    	Flash_WaitNobusy();	//等待写入结束

    	FLASH_CS_LOW;

    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[0], 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[1], 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[2], 1);

    	hal_spi_send_bytes(SPI_COMM_MODE, ucpBuffer, _usNByte);

    	// Spi_WriteByte(FLASH_WRITE_PAGE);	//02h
    	// Spi_WriteByte((uint8_t)(_ulWriteAddr>>16));	//写入24位地址
    	// Spi_WriteByte((uint8_t)(_ulWriteAddr>>8));
    	// Spi_WriteByte((uint8_t)(_ulWriteAddr>>0));
    	// while(_usNByte--)
    	// {
    	// 	Spi_WriteByte(*ucpBuffer);	//SPI 写入单个字节
    	// 	ucpBuffer++;
    	// }

    	FLASH_CS_HIGH;

    	Flash_WaitNobusy();	//等待写入结束
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_WriteNoCheck
    //	功能说明: flash 写数据(不带擦除,写入之前必须确保写入部分FLASH的数据全为0xFf,否则写入失败)
    //	形    参: 	ucpBuffer:数据存储区首地址
    //				_ulWriteAddr: 要读写入Flash的首地址
    //				_usNByte: 要写入的字节数(最大65535B = 64K 块)
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: _ulWriteAddr,连续写入_usNByte长度的字节,程序带FLASH数据检查写入
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_WriteNoCheck(uint8_t *ucpBuffer, uint32_t _ulWriteAddr, uint16_t _usNByte)
    {
    	uint16_t PageByte = 256 - _ulWriteAddr % 256;//单页剩余可写字节数

    	if(_usNByte <= PageByte)	//不大于256字节
    	{
    		PageByte = _usNByte;
    	}

    	while(1)
    	{
    		Flash_WritePage(ucpBuffer, _ulWriteAddr, PageByte);
    		if(_usNByte == PageByte)	//写入结束
    			break;
    		else
    		{
    			ucpBuffer += PageByte;	//下一页写入的数据
    			_ulWriteAddr += PageByte;	//下一页写入的地址
    			_usNByte -= PageByte;	//待写入的字节数递减
    			if(_usNByte > 256)
    			{
    				PageByte = 256;
    			}
    			else
    			{
    				PageByte = _usNByte;
    			}
    		}
    	}
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_WriteSomeBytes
    //	功能说明: flash 写数据
    //	形    参: 	ucpBuffer:数据存储区首地址
    //				_ulWriteAddr: 要读写入Flash的首地址
    //				_usNByte: 要写入的字节数(最大65535B = 64K 块)
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: _ulWriteAddr,连续写入_usNByte长度的字节,程序带FLASH数据检查写入
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_WriteSomeBytes(uint8_t *ucpBuffer, uint32_t _ulWriteAddr, uint16_t _usNByte)
    {
    	uint32_t ulSecPos = 0;				//得到扇区位置
    	uint16_t usSecOff = 0;				//扇区偏移
    	uint16_t usSecRemain = 0;		//剩余扇区
    	uint32_t i = 0;

    	ulSecPos = _ulWriteAddr / 4096;//地址所在扇区(0--511)
    	usSecOff = _ulWriteAddr % 4096;//扇区内地址偏移
    	usSecRemain = 4096 - usSecOff;//扇区除去偏移,还剩多少字节

    	if(_usNByte <= usSecRemain)	//写入数据大小 < 剩余扇区空间大小
    	{
    		usSecRemain = _usNByte;
    	}

    	while(1)
    	{
    		Flash_ReadSomeBytes(SectorBuf, ulSecPos*4096, 4096);//读出整个扇区的内容
    		for (i = 0; i < usSecRemain; i++)	//校验数据
    		{
    			if (SectorBuf[usSecOff + i] != 0xFF)//储存数据不为0xFF,需要擦除
    				break;
    		}

    		if(i < usSecRemain)	//需要擦除
    		{
    			Flash_EraseSector(ulSecPos);	//擦除这个扇区
    			for(i = 0; i < usSecRemain; i++)	//保存写入的数据
    			{
    				SectorBuf[usSecOff + i] = ucpBuffer[i];
    			}
    			Flash_WriteNoCheck(SectorBuf, ulSecPos*4096, 4096);	//写入整个扇区(扇区=老数据+新写入数据)
    		}
    		else
    		{
    			Flash_WriteNoCheck(ucpBuffer, _ulWriteAddr, usSecRemain);//不需要擦除,直接写入扇区
    		}
    		if(_usNByte == usSecRemain)	//写入结束
    		{
    			Flash_WriteDisable();
    			break;
    		}
    		else
    		{
    			ulSecPos++;		//扇区地址增加1
    			usSecOff = 0;		//扇区偏移归零
    			ucpBuffer += usSecRemain;	//指针偏移
    			_ulWriteAddr += usSecRemain;	//写地址偏移
    			_usNByte -= usSecRemain;	//待写入的字节递减

    			if(_usNByte > 4096)
    			{
    				usSecRemain = 4096;	//待写入一扇区(4096字节大小)
    			}
    			else
    			{
    				usSecRemain = _usNByte;		//待写入少于一扇区的数据
    			}
    		}

    	}

    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_ErasePage
    //	功能说明: flash erase page
    //	形    参: no
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: 有的 FLASH 支持
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_ErasePage(uint32_t _ulPageAddr)
    {
    	_ulPageAddr *= 256;

    	Flash_WriteEnable();
    	Flash_WaitNobusy();

    	FLASH_CS_LOW;
    	Spi_WriteByte(FLASH_ERASE_PAGE);	//页擦除指令
    	Spi_WriteByte((uint8_t)(_ulPageAddr>>16));	//写入24位地址
    	Spi_WriteByte((uint8_t)(_ulPageAddr>>8));
    	Spi_WriteByte((uint8_t)(_ulPageAddr>>0));
    	FLASH_CS_HIGH;

    	Flash_WaitNobusy();	//等待写入结束
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_EraseSector
    //	功能说明: flash erase sector
    //	形    参: no
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: 1扇区 = 4K Bytes
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_EraseSector(uint32_t _ulSectorAddr)
    {
    	uint8_t command = FLASH_ERASE_SECTOR;
    	uint8_t temp_buff[3] = {0};

    	temp_buff[0] = (uint8_t)(_ulSectorAddr >> 16);
    	temp_buff[1] = (uint8_t)(_ulSectorAddr >> 8);
    	temp_buff[2] = (uint8_t)(_ulSectorAddr >> 0);

    	_ulSectorAddr *= 4096;	//1个扇区 4 KBytes

    	Flash_WriteEnable();
    	Flash_WaitNobusy();

    	FLASH_CS_LOW;
    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[0], 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[1], 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, &temp_buff[2], 1);


    //	Spi_WriteByte(FLASH_ERASE_SECTOR);	//20h
    //	Spi_WriteByte((uint8_t)(_ulSectorAddr>>16));	//写入24位地址
    //	Spi_WriteByte((uint8_t)(_ulSectorAddr>>8));
    //	Spi_WriteByte((uint8_t)(_ulSectorAddr));
    	FLASH_CS_HIGH;

    	Flash_WaitNobusy();	//等待写入结束
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_EraseBlock
    //	功能说明: flash erase block
    //	形    参: no
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: 1块 = 64K Bytes
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_EraseBlock(uint32_t _ulBlockAddr)
    {
    	uint8_t command = FLASH_ERASE_BLOCK;
    	_ulBlockAddr *= 65536;	//块地址,一块64K

    	Flash_WriteEnable();
    	Flash_WaitNobusy();

    	FLASH_CS_LOW;
    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, (uint8_t *)(_ulBlockAddr>>16), 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, (uint8_t *)(_ulBlockAddr>>8), 1);
    	hal_spi_send_bytes(SPI_COMM_MODE, (uint8_t *)(_ulBlockAddr>>0), 1);

    	// Spi_WriteByte(FLASH_ERASE_BLOCK);	//d8h
    	// Spi_WriteByte((uint8_t)(_ulBlockAddr>>16));	//写入24位地址
    	// Spi_WriteByte((uint8_t)(_ulBlockAddr>>8));
    	// Spi_WriteByte((uint8_t)(_ulBlockAddr));
    	FLASH_CS_HIGH;

    	Flash_WaitNobusy();	//等待写入结束
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_EraseChip
    //	功能说明: flash erase chip , it makes flash  recovery FF
    //	形    参: no
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: 软件模拟SPI
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_EraseChip(void)
    {
    	uint8_t command = FLASH_ERASE_CHIP;

    	Flash_WriteEnable();	//flash芯片写使能
    	Flash_WaitNobusy();	//等待写操作完成

    	FLASH_CS_LOW;
    	hal_spi_recv_bytes(SPI_COMM_MODE, &command, 1);
    	// Spi_WriteByte(FLASH_ERASE_CHIP);	//c7h
    	FLASH_CS_HIGH;

    	Flash_WaitNobusy();	//等待写入结束
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_PowerDown
    //	功能说明: flash into power down mode
    //	形    参: no
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: 软件模拟SPI
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_PowerDown(void)
    {
    	uint8_t command = FLASH_POWER_DOWN;

    	FLASH_CS_LOW;
    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);
    	// Spi_WriteByte(FLASH_POWER_DOWN);	//b9h
    	FLASH_CS_HIGH;
    	Sys_delay_us(3);	// cs go high , need to delay 3us
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_WakeUp
    //	功能说明: wake up flash from power down mode or hign performance mode
    //	形    参: no
    //	返 回 值: no
    //	日    期: 2020-03-07
    //  备    注: 软件模拟SPI
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    void Flash_WakeUp(void)
    {
    	uint8_t command = FLASH_RELEASE_POWER_DOWN;

    	FLASH_CS_LOW;
    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);
    	// Spi_WriteByte(FLASH_RELEASE_POWER_DOWN);//abh
    	FLASH_CS_HIGH;
    	Sys_delay_us(3);	//CS go high , need delay 3us
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_ReadDeviceID
    //	功能说明: 读取FLASH ID(manufacturer ID-1Byte + Device ID-2Byte:type+density)
    //	形    参: 无
    //	返 回 值: ulJedId:FLASH ID 3字节
    //	日    期: 2020-03-06
    //  备    注: 软件模拟SPI
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    uint16_t Flash_ReadDeviceID(void)
    {
    	uint8_t command = FLASH_READ_DEVICE_ID;
    	uint16_t usFlashId = 0;
    	uint8_t temp_buff[3] = {0};

    	FLASH_CS_LOW;

    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);	//90h
    	hal_spi_send_bytes(SPI_COMM_MODE, temp_buff, 3);	//写入24位地址;假地址
    	hal_spi_recv_bytes(SPI_COMM_MODE, temp_buff, 2);

    	// Spi_WriteByte(FLASH_READ_DEVICE_ID);	//90h
    	// Spi_WriteByte(0x00);//写入24位地址;假地址
    	// Spi_WriteByte(0x00);
    	// Spi_WriteByte(0x00);	//如果0x01,先输出 Device ID
    	// usFlashId |= Spi_ReadByte()<<8;
    	// usFlashId |= Spi_ReadByte();

    	FLASH_CS_HIGH;

    	usFlashId = (uint16_t)(temp_buff[0] << 8) | (temp_buff[1] << 0);

    	return usFlashId;
    }

    //--------------------------------------------------------------------------------------------------------
    //	函 数 名: Flash_ReadJEDECID
    //	功能说明: 读取FLASH ID(manufacturer ID-1Byte + Device ID-2Byte:type+density)
    //	形    参: 无
    //	返 回 值: ulJedId:FLASH ID 3字节
    //	日    期: 2020-03-06
    //  备    注: 软件模拟SPI
    //	作    者: by 霁风AI
    //--------------------------------------------------------------------------------------------------------
    uint32_t Flash_ReadJEDECID(void)
    {
    	uint8_t command = FLASH_READ_JEDEC_ID;
    	uint32_t flash_jed_id = 0;
    	uint8_t recv_buff[3] = {0};

    	FLASH_CS_LOW;

    	hal_spi_send_bytes(SPI_COMM_MODE, &command, 1);	//9fh
    	hal_spi_recv_bytes(SPI_COMM_MODE, recv_buff, 3);

    	FLASH_CS_HIGH;

    	flash_jed_id = (recv_buff[0] << 16) | (recv_buff[1] << 8) | (recv_buff[2] << 0);

    	return flash_jed_id;
    }


    参考:

    1.原子库函数手册

    2.SPI—读写串行 FLASH

    展开全文
  • QSPI W25Q64 FLASH FLM

    2021-01-15 15:30:03
    QSPI W25Q64 FALSH FLM QSPI 初始化引脚,复用功能 修改QSPI BANK 修改大小 W25Q64 增加擦除块程序,相对擦除扇区速度快了3/4倍 FLASH下载 FLASH下载算法的信息 初始化 擦除函数 编程函数 验证函数...

    QSPI W25Q64 FALSH FLM

    1. QSPI
      初始化引脚,复用功能
      在这里插入图片描述

    修改QSPI BANK
    在这里插入图片描述

    修改大小
    在这里插入图片描述

    1. W25Q64
      增加擦除块程序,相对擦除扇区速度快了3/4倍
      在这里插入图片描述

    2. FLASH下载
      FLASH下载算法的信息
      在这里插入图片描述

    初始化
    在这里插入图片描述

    擦除函数
    在这里插入图片描述
    在这里插入图片描述

    编程函数
    在这里插入图片描述

    验证函数
    在这里插入图片描述

    在这里插入图片描述

    展开全文
  • 剖析STM32F103读写W25Q64

    2020-07-24 16:20:49
    最近使用STM32F103+W25Q64+USB+FATFS做了一个U盘设备。程序已经调试完成了,现在重新梳理一下知识再做一个记录。 STM32F103+USB是根据官方demo修改的,这一部分没啥可说的。关于FATFS的移植下一篇文章介绍。本篇文章...
  • STM8S模拟SPI读写 W25Q64程序,IAR开发环境,程序大部份都有注释,STM8S105测试OK.
  • Lenovo IH110MS W25Q64FV BIOS,很少见的bios,亲测好用。
  • 学习日记——W25Q64 FLASH—QSPI

    千次阅读 2020-02-15 21:55:07
    W25Q64串行FLASH基础知识 大小:8M(Byte)(128块(Block),每块64K字节,每块16个扇区(Sector),每个扇区4K字 节,每个扇区16页,每页256个字节) 特点:Flash芯片内的数据只能由1变0,不能由0变1。 W25Q64...
  • 32读取W25Q64整数和小数 模拟SPI
  • 该程序为用IO口模拟SPI读取W25Q64的程序, 在正点原子战舰开发板,野火霸道开发板上运行通过,可以读写W25Q64 里面的数据,只需要修改.h里的管脚定义,就可以运行率,程序简单明了,备注非常详细
  • STM32F103系列驱动W25Q64FV(测试通过,非最常用的W25Q64BV)SPI FLASH驱动源码
  • 主板程序 华硕笔记本 BIOS x450cc W25Q64 bin x450bios
  • m using this library with W25Q64BV and Arduino MEGA correctly . I upgraded my flash memory with W25Q64JV. But now library doesn't work. What could be the problem?</p><p>该提问来源于开源项目:...
  • SPIFlash W25Q64 新唐单片机程序

    热门讨论 2014-01-21 17:37:15
    SPIFlash W25Q64 新唐单片机程序 可读,可写, 基本的操作

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 400
精华内容 160
关键字:

w25q64
