  • #include<reg52.h> typedef unsigned int u16;...//外部中断0 的触发方式控制 1表示下降沿触发 EX0=1;//打开ITO的中断允许 ET0=1;//打开定时器0中断允许 EA=1;//打开中断总开关 } void delay(int ...
    #include<reg52.h>
    typedef unsigned int u16;
    sbit k1=P3^2;
    sbit led1=P2^0;
    void init(){
    	IT0=1;//外部中断0 的触发方式控制位 1表示为下降沿触发
    	EX0=1;//打开ITO的中断允许
    	ET0=1;//打开定时器0中断允许
    	EA=1;//打开中断总开关
    }
    void delay(int i){
    	while(i--);
    }
    void Int0() interrupt 0{//处理外部中断0
    	delay(1000);
    	if(k1==0){//检测按键
    		TH0=0xfc;
    		TL0=0x18;
    		TR0=1;
    	}
    	else{
    		TR0=0;
    		led1=1;
    	}

    }
    void ETO() interrupt 1{//处理定时器0中断
    	static u16 i;
    	TH0=0XFC;	//给定时器赋初值,定时1ms
    	TL0=0X18;
    	i++;
    	if(i==1000){
    		i=0;
    		led1=~led1;
    	}
    }

    void main(){
    	init();
    	while(1);
    }

    展开全文
  • AT89C51单片机外部中断

    千次阅读 2020-11-27 22:12:30
    IT0:外部中断0触发方式设置,IT0=1下降沿触发,IT0=0低电平触发; IE1:外部中断请求1标志; IT1:外部中断1触发方式设置,IT1=1下降沿触发,IT1=0低电平触发; 外部中断0中断服务程序编写: void 函数名...

    C51单片机外部中断调用P3_2 ,P3_3口。

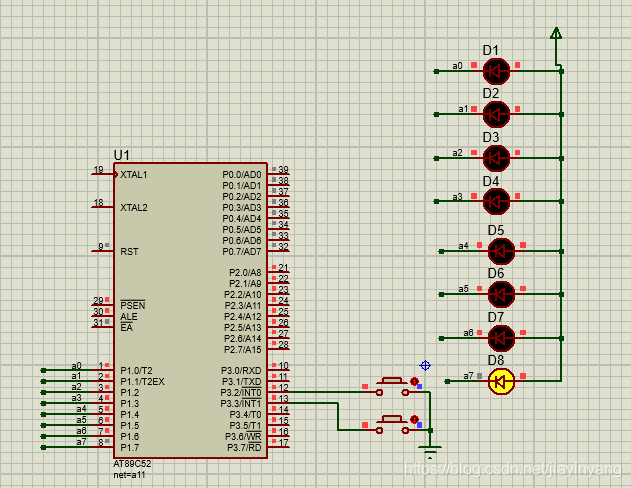

    在这里插入图片描述
    中断方式有两种,分别为电平方式和脉冲方式。
    中断请求有0和1。中断总允许为EA=1,
    IE0:外部中断请求0标志位;
    IT0:外部中断0触发方式设置位,IT0=1下降沿触发,IT0=0低电平触发;
    IE1:外部中断请求1标志位;
    IT1:外部中断1触发方式设置位,IT1=1下降沿触发,IT1=0低电平触发;
    外部中断0中断服务程序的编写:

    void 函数名()interrupt 0
    {

    }


    外部中断1中断服务程序的编写:

    void 函数名()interrupt 2
    {

    }


    参考实验程序(主程序为P1口输出跑马灯程序),编写中断子程序使得发生外部中断0,且为低电平触发时,LED灯全亮。中断结束后LED继续接上次状态进行跑马灯闪烁。

    #include<reg51.h>
    #include<intrins.h>
    sbit P3_2=P3^2;
    void delay(unsigned char i);
    void main()
    {
    	unsigned char ii;
    	P1=0xFE;
    	P3_2=1;
    	EA=1;
    	EX0=1;
    	IT0=0;
    	while(1)
    	{
    		P1=0xFE;
    		for(ii=0;ii<8;ii++)
    		{
    			P1=_crol_(P1,1);
    			delay(200);
    		}
    	}
    }
    void  delay(unsigned char i)    //延时函数,无符号字符型变量i为形式参数
    {
    	unsigned char j,k;          //定义无符号字符型变量j和k
    	for(k=0;k<i;k++)            //双重for循环语句实现软件延
    	for(j=0;j<255;j++);
    }
    void int_0() interrupt 0
    {
    	P1=0x00;
    }



    参考实验程序(主程序为P1口输出跑马灯程序),发生外部中断1,且为低电平触发时,LED灯闪烁5次,中断结束后LED继续接上次状态进行跑马灯闪烁。

    #include<reg51.h>
    #include<intrins.h>
    sbit P3_3=P3^3;
    void delay(unsigned char i);
    void main()
    {
    	unsigned char ii;
    	P1=0xFE;
    	P3_2=1;
    	EA=1;
    	EX1=1;
    	IT1=0;
    	while(1)
    	{
    		P1=0xFE;
    		for(ii=0;ii<8;ii++)
    		{
    			P1=_crol_(P1,1);
    			delay(200);
    		}
    	}
    }
    void  delay(unsigned char i)    //延时函数,无符号字符型变量i为形式参数
    {
    	unsigned char j,k;          //定义无符号字符型变量j和k
    	for(k=0;k<i;k++)            //双重for循环语句实现软件延
    	for(j=0;j<255;j++);
    }
    void int_1() interrupt 2
    {
    	unsigned char a;
    	for(a=0;a<5;a++)
    	{
    	 	P1=0x00;
    		delay(200);
    		P1=0xff;
    		delay(200);
    	}
    }



    参考实验程序(主程序为P1口输出跑马灯程序),编写中断子程序使得发生外部中断0,且为低电平触发时,LED灯全亮,中断结束后LED继续接上次状态进行跑马灯闪烁;发生外部中断1,且为低电平触发时,LED灯闪烁5次,中断结束后LED继续接上次状态进行跑马灯闪烁。

    #include<reg51.h>
    #include<intrins.h>
    sbit P3_2=P3^2;
    sbit P3_3=P3^3;
    void delay(unsigned char i);
    void main()
    {
    	unsigned char ii;
    	P1=0xFE;
    	P3_2=1;
    	EA=1;
    	EX0=1;
    	IT0=0;
    	EX1=1;
    	IT1=0;
    	while(1)
    	{
    		P1=0xFE;
    		for(ii=0;ii<8;ii++)
    		{
    			P1=_crol_(P1,1);
    			delay(200);
    		}
    	}
    }
    void  delay(unsigned char i)    //延时函数,无符号字符型变量i为形式参数
    {
    	unsigned char j,k;          //定义无符号字符型变量j和k
    	for(k=0;k<i;k++)            //双重for循环语句实现软件延
    	for(j=0;j<255;j++);
    }
    void int_0() interrupt 0  //0触发
    {
    	P1=0x00;
    }
    void int_1() interrupt 2		//1触发
    {
    	unsigned char a;
    	for(a=0;a<5;a++)
    	{
    	 	P1=0x00;
    		delay(200);
    		P1=0xff;
    		delay(200);
    	}
    }


    在这里插入图片描述

    展开全文
  • 51单片机外部中断点亮LED灯

    千次阅读 2020-08-02 15:44:14
    ②此中断源的中断允许位为 1; ③CPU 开中断(即 EA=1)。 比如我们配置外部中断 0,对应的配置程序如下: EA=1;//打开总中断开关 EX0=1;//开外部中断 0 IT0=0/1;//设置外部中断的触发方式(下降沿触发) 如果要...

    中断基本概念

    外部中断软件设计原理
    • 中断发生的三个条件
      ①中断源有中断请求;
      ②此中断源的中断允许位为 1;
      ③CPU 开中断(即 EA=1)。
      比如我们配置外部中断 0,对应的配置程序如下:
      EA=1;//打开总中断开关
      EX0=1;//开外部中断 0
      IT0=0/1;//设置外部中断的触发方式(下降沿触发)
      如果要配置的是外部中断 1,只需将 EX0 改为 EX1,IT0 改为 IT1
    • 在编写程序时通常我们会将外部中断的配置放到一个自定义函数内便于管
      理维护。如下伪代码所示:
    void Int0Init()

    {
    //设置 INT0
    IT0=1;//边沿触发方式(下降沿)
    EX0=1;//打开 INT0 的中断允许。
    EA=1;//打开总中断
    }
    /*当触发中断后即会进入中断服务函数,外部中断 0 中断服务函数如下:*6/
    void Int0() interrupt 0
    //外部中断 0 的中断函数
    {
    //执行所需的功能
    }


    硬件实现原理
    • 实现的功能:使用独立按键 K3 控制 LED 亮灭,K3 连接外部中断0(P3.2)管脚。
    • 原理图:
      在这里插入图片描述

    左图为独立按键原理图,右图为LED原理图

    • 实现原理:
      要想使用外部中断 0 控制 LED,就必须通过单片机外部中断管脚与按键 K3 连接。由于开发板上部分模块电路是集成的,所以直接使用单片机 P3^2 和 P2^0 管脚即可。
    • 代码实现
    #include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
    typedef unsigned int u16; //对数据类型进行声明定义
    typedef unsigned char u8;
    sbit k3=P3^2; //定义按键 K3
    sbit led=P2^0; //定义 P20 口是 led

    /*
    * 函 数 名 : delay
    * 函数功能 : 延时函数,i=1 时,大约延时 10us
    */
    void delay(u16 i)
    {
    while(i--);
    }

    /*
    * 函 数 名 : Int0Init()
    * 函数功能 : 设置外部中断 0
    * 输 入 : 无
    * 输 出 : 无
    */
    void Int0Init()
    {
    //设置 INT0
    IT0=1;//跳变沿出发方式(下降沿)
    EX0=1;//打开 INT0 的中断允许。
    EA=1;//打开总中断
    }

    /*
    * 函 数 名 : main
    * 函数功能 : 主函数
    * 输 入 : 无
    * 输 出 : 无
    */
    void main()
    {
    Int0Init(); // 设置外部中断 0
    while(1);//等待下降沿的产生,若k3按键按下,下降沿产生,立即进入中断服务函数
    }

    /*
    * 函 数 名 : Int0() interrupt 0
    * 函数功能 : 外部中断 0 的中断函数
    * 输 入 : 无
    * 输 出 : 无
    */
    void Int0() interrupt 0 //外部中断 0 的中断函数
    {
    delay(1000); //延时消抖
    if(k3==0)  //判断按键是否按下
    {
    led=~led;  //控制灯亮或灯灭
    }
    }

    展开全文
  • 高四位为定时器1,第四位为定时器0。C/T为1时是定时器,为0时是计数器。 装初值 THx=(65536-xxxx)/256TLx=(65536-xxxx)%256 开中断允许 EA=1;ETx=1; 启动中断 TRx=1;...

    定时器方面

    写程序时,一般按照以下步骤。

    1. 设置TMOD

      高四位为定时器1,第四位为定时器0。C/T为1时是定时器,为0时是计数器。

    2. 装初值

      THx=(65536-xxxx)/256
      TLx=(65536-xxxx)%256

    3. 开中断允许

      EA=1;
      ETx=1;

    4. 启动中断

      TRx=1;

    中断函数为

    1 void Tx_time() interrupt 1/3
    2 {
    3     THx=xxxx;
    4     TLx=xxxx;
    5     ···;
    6 }

    外部中断方面

    写程序时,一般按照以下步骤。

    1. 开中断允许

      EA=1;
      EXx=1;

    2. 设置中断触发方式

      ITx=x;
      其为0时,是电平触发方式,低电平触发;其为1时,是边沿触发方式,负跳变(1->0)有效。

    中断函数为

    1 int1_srv() interrupt 2/4
    2 {
    3     ···;
    4 }

    转载于:https://www.cnblogs.com/qijunhui/p/8283918.html

    展开全文
  • 中断系统(2)–外部中断示例 1.想实现目标 2.分析 3.代码 #include<reg52.h> #include<intrins.h> sbit LED1=P1^0; sbit LED2=P1^1; //对两个led灯进行定义 void main() { EA=1; //CPU开中断 EX1=1...
  • 1:Cortex-M3允许具有较少中断源时使用较少寄存器指定中断优先级,因此,STM32吧指定中断优先级寄存器减少到4,即AIRCR高四,于是对四进行分组:  组别 分配情况  第0组 0:4 无抢先式...
  • void main(void) { int ch; Uart_Init(); ch=getchar(); Uart_SentByte(ch); //dm9000IrqInit();... rGPACON=(rGPACON&~(0xff<<0))|(0x22<<0);...外部中断和UART还有冲突吗,什么外部中断的初始化会导致UART不能用呢?
  • #include #include #define uint unsigned int #define uchar unsigned char sbit echo=P3^2; sbit trig=P2^3; unsigned char s,time; ...void PWM_zk0(float zk) //...void timer() interrupt 1 //定时器0的中断 { }
  • 中断系统

    2021-03-30 17:10:16
    一、TCON、SCON(中断请求标志) ...EX0:INT0的中断允许控制 EX1:INT1的中断允许控制 ET0:T0的 ET1:T1的 ES:串行口的 EADC:ADC的 ELVD:低电压的中断允许 三、IP(中断优先级控制器) ...
  • 定时器与中断详解

    2021-06-14 08:36:30
    1、中断允许位:分为外部中断0、1;定时中断0、1;串口中断;CPU中断(总中断)…等 使用者在这里可以确定自己的中断点,在选择允许中断的地方值赋1,首先一定要允许总中断! **2、中断请求标志(控制寄存器):*...
  • 51单片机系列--中断系统中断系统结构TCON寄存器中断允许寄存器IE中断函数中断优先级寄存器IP 中断系统结构 有5个中断请求源 INT0、T0...IT0:外部中断0触发方式控制,IT0=0 时,低电平触发;IT0=1 时,下降沿
  • 中断允许寄存器IE(地址A8H,可寻址) EA:总中断允许控制; 2外部中断+3内部定时器中断/计时器中断+1串口中断 EX0 EX1 外部中断; ET0 ET1 ET2 内部 定时器中断 / 计时器中断; ES 串口中断; 值1,...
  • 单片机中断总结

    千次阅读 2016-06-26 11:09:12
    2.T0,T1中断的中断允许位为1 3.CPU开中断 (EA=1) 以上的三个条件同时满足时,CPU才有可能响应中断 ############################################ EX0(IE.0),外部中断0允许位; ET0(IE.1),定时/计数器T0...
  •  RB0/INT引脚上的外部中断由边沿触发,既可以是上升沿,也可以是下降沿,当寄存器OPTION_REGINTEDG位为1时,选择上升沿触发;为0时选择下降沿触发。一旦检测到引脚上出现有效边沿,就将INTF位INTCOND1置1。 ...
  • ARM 体系结构所支持异常和具体含义如下:   1、复位(优先级1) ... 当处理器的外部中断请求引脚有效,且CPSR 中I 位为0 时,产生IRQ 异常。系统外设能该异常请求中断服务(异常向量:0x0000,0018);
  • 1,中断类型:共256种中断,中断号00H—0FFH 2,按是否允许屏蔽分为可屏蔽中断和不可屏蔽中断 ...5,在标志寄存器中有个标志 IF 被置为0时,可以屏蔽来自 INTR 的中断,也就是不会被来自 INTR 的中断打断...
  • IF :Interupt enable,中断允许标志,设1则接受外部中断,否则屏蔽外部中断。 SF:Sign,符号标志。运算结果正则设置SF=0,否则设置1。 ZF:Zero,零标志。指令执行后结果为0那么...
  • 设置外部中断0优先级控制.  设置外部中断0触发方式边沿触发方式.  打开T0中断允许.  2. 外部中断:当P3.2口有脉冲时进入外部中断0. time=sec+t*0.05,记一个脉冲地时间.  tab_v[5]=0.9*pi*r/time,计算...
  • c8051f02012AD采样

    2015-07-31 09:44:57
    /***************ADC0的中断*****************/ void ADC0_ISR (void) interrupt 15 { static unsigned int_dec=INT_DEC; // 集成计数器,当int_dec = 0时,置入一个新的结果 static long accumulator=0L; // 整合...
  • //先设定好工作方式,在打开允许接收 //------ ES=1; //打开串口中断 EA=1; //打开总中断 } void main() { rs232_init(); while(1) { u8 k; Read_AD_Data(0xE4); //AIN3外部输入...
  • 51单片机PWM控制

    2020-07-14 19:30:17
    一、PWM Pulse Width Modulation脉冲宽度调制,简称PWM。 PWM(脉冲宽度调制)对模拟信号电平进行数字编码的方法,计算机只能输出0或5V的数字电压值而不能输出模拟电压,而我们如果想...外部中断0的中断允许位 1
  • 外部中断实现掉电唤醒例程 RTC测试例程 UART测试例程 I2C主从收发测试例程 SPI主从收发测试例程 KBI测试例程 WDT测试例程 IAP测试例程 应用范围 消费类产品 汽车电子 工控产品 白色家电 低功耗手持设备 LED照明控制
  • Zigbee自学第二天

    2021-01-27 22:15:51
    初始化触发函数,设置第0端口中断使能,设置中断触发类型,允许0端口中断,初始化中断标志,打开总中断。 void InitKey() { P0IEN |= 0x2; // P0.1 设置为中断方式 1:中断使能 PICTL |= 0x1; //下降沿触发
  • 2、 CPSR中控制中,I是外部IRQ中断进制控制,I=1禁止FIQ中断,I=0允许IRQ中断;F禁止快速中断FIQ控制,F=1禁止FIQ中断,F=0允许FIQ中断。 3、 存储器保护单元(MPU)是对存储器进行保护可选...
  • 定时器/计数器结构 ... 每来一个脉冲计数器加1,当加到计数器全1(即FFFFH)时,再输入一个脉冲就使计数器回零,且计数器溢出使TCON中TF0或TF1置1,向CPU发出中断请求(定时器/计数器中断允许时)。如果定时器
  • ATMega16的外部中断为INT0,INT1和INT2。三个输入按钮分别触发中断。 LED显示屏 LED显示屏是六位数多路复用显示屏。这些数字是公共阴极类型,绿色,尺寸0.4“。PORTB显示分段,而PORTC控制这些数字。 液晶显示器...
  • 第1 页共27 页 1 概述 频率计基本原理是用一个频率稳定...向量值作为程序计数器高8 ,低8 固定00H,若引导向量FCH, 则程序计数器内容FC00H 即程序转到FC00H 地址开始执行而ISP 服务程序 就是从,FC00...
  • AVR的中断控制由I/O寄存器空间的中断控制寄存器和状态寄存器中的全局中断允许位组成。每个中断都分别对应一个中断向量(中断入口地址)。所有的中断向量构成了中断向量表,该中断向量表位于Flash程序存储器空间的最...
  • SD2400系列内置一次性工业级电池或充电电池可保证在外部掉电情况下时钟使用寿命5~8年时间;内部具备电源切换电路,当芯片检测到主电源VDD掉到电池电压以下,芯片会自动转为由备电电池供电。 SD2400系列内置单路...
  • ADC809运用及电路

    2010-08-06 20:41:33
    如图9.11所示模拟通道选择信号A、B、C分别接最低三地址A0、A1、A2即(P0.0、P0.1、P0.2),而地址锁存允许信号ALE由P2.0控制,则8路模拟通道地址为0FEF8H~0FEFFH.此外,通道地址选择以 作写选通信号,这一部分...
