    最近在学习CAD绘图,刚搞完基础课程。看到一个CAD画小猪佩奇的案例,试着去画了一下。
    感觉问题不大,但是在样条线合并成一条线上遇到了麻烦。最终搞清楚了,写下来方便将来忘掉。

    首先不论是直线还是多段线都是可以直接合并的。
    直线工具L画出来的部分,每条线可以单独选择编辑。
    多段线工具PL画出来的部分是一个整体。
    多段线可以设置线宽,其他方面区别不大。

    常规的合并方法
    一、直接选中所有需要合并的内容,按J合并
    二、输入PE多段线编辑,再输入M多条多段线,空格之后选中需要合并部分,再空格再空格再空格。

    在圈圈圆圆然后TR修建之后,却发现无法通过J合并。
    首先按CTRL+1调出特性框,然后点击线,看看标高那栏是不是不对,标高象征Z轴,两个线标高不同,那么他们二维平面上看起来相交了,三维视图上可能差的很远。
    然后可能是线发生了重叠,导致两条线看起来首尾相连但实际端点并没有连到一起。这个是最容易产生的问题。
    我信誓旦旦的认为某条线绝无问题,就是合并不到一起,最后排查的结果是其中一条线360度反向延申。

    更多相关内容
  • 在cass中如何使两个多段线合为一条

    千次阅读 2020-12-22 01:01:02
    展开全部1、在CAD中,直线是2113不可以5261折弯4102的,多段线可以...3、鼠标变为小方格状态(此时的命令只能选择一条直线)。如下图4、注意此时不要选择任何对象,在方格状态下,输入“M”(此命令是要选择条直线),...

    展开全部

    1、在CAD中,直线是2113不可以5261折弯4102的,多段线可以折弯。多条直线合1653并后就转化为版了多段线。下图权中有三条独立的直线。

    2、在十字光标的状态下,输入“PE”,按下空格键或回车键(空格键和回车键都是执行命令的方式),如下图所示。

    3、鼠标变为小方格状态(此时的命令只能选择一条直线)。如下图

    4、注意此时不要选择任何对象,在方格状态下,输入“M”(此命令是要选择多条直线),按下空格键或回车键,如下图所示。

    5、依次选中想要合并的直线,全选后的效果如图。接着按下空格键或回车键,如下图所示。

    6、出现了一下画面,(此时的意思是问是否要将直线转化为多段线),命令默认为YES。

    7、在YES状态下,按下空格键或回车键,命令状态变为下图状态,在此状态下,按下"J"键,在按下空格键或回车键。

    8、此时的命令状态是要输入直线合并时采用的模糊距离,一般情况下,输入“1”就可以,如下图所示。

    9、输入“1”后,按下空格键或回车键,命令转化成下图状态,注意,此时已经把多条直线合并成了一条直线,按下ESC退出命令即可,至此已经完成。

    10、再选择一下直线试试,是不是变成了一个整体啦,如下图所示。

    展开全文
  • halcon线合并一条问题

    千次阅读 2019-11-25 16:39:21
    如这样的条线合成一条线 通过斜率(垂直和平行不需要)来计算;x或y基本不变,通过求平均值得到一条线;选取最长得,注意判断误差, 部分代码,在我得项目里是可以得 *去除误差 KH1:=0 for i:=0 to Lengths-1 by ...

    如这样的多条线合成一条线
    在这里插入图片描述
    通过斜率(垂直和平行不需要)来计算;x或y基本不变,通过求平均值得到一条线;选取最长得,注意判断误差,
    部分代码,在我得项目里是可以得

    *去除误差
    KH1:=0
    for i:=0 to Lengths-1 by 1
        k:=0
        for j:=0 to Lengths-1 by 1
            if(i!=j)
                if(RowBeginH[i]>RowBeginH[j]-30 and RowBeginH[i]<RowBeginH[j]+30)
                    k:=k+1
                endif
            endif
        endfor
        if(Lengths>5)
        if(k<(Lengths)/3)
            RowBeginH[i]:=0
            KH1:=KH1+1
        endif
        endif
    endfor
    *选择水平直线,下面4个是线的两点
    RBH1:=0
    CBH1:=10000
    REH1:=0
    CEH1:=0
    for i:=0 to Lengths-1 by 1
         if(RowBeginH[i]>0)
        if(ColBeginH[i]<ColEndH[i])

            RBH1:=RBH1+RowBeginH[i]
            REH1:=REH1+RowEndH[i]
            if(CBH1>ColBeginH[i])
                CBH1:=ColBeginH[i]
            endif
            if(CEH1<ColEndH[i])
                CEH1:=ColEndH[i]
            endif


        else

            RBH1:=RBH1+RowEndH[i]
            REH1:=REH1+RowBeginH[i]
            if(CBH1>ColEndH[i])
                CBH1:=ColEndH[i]
            endif
            if(CEH1<ColBeginH[i])
                CEH1:=ColBeginH[i]
            endif
        endif
        endif
    endfor
    if(RBH1>1 and REH1>1)
       RBH1:=RBH1/(Lengths-KH1)
       REH1:=REH1/(Lengths-KH1)

    endif


    展开全文
  • 一、问题 ...后期,改为两条线合并一条。 网上找一个没有关于splitLine的设置,查找ECharts,发现一种方法:通过yAxis.axisLine轴线,及yAxis.max、yAxis.interval、yAxis.splitNumber手动控制...

    一、问题

    2条y轴,y轴的坐标轴轴线axisLine太多,扰人视线,如图

    在这里插入图片描述

    二、经过

    刚开始用分割线(yAxis.splitLine)做出来的这个效果。
    后期,改为两条线合并为一条。
    网上找一个没有关于splitLine的设置,查找ECharts,发现一种方法:通过yAxis.axisLine轴线,及yAxis.max、yAxis.interval、yAxis.splitNumber手动控制y轴的最大值、轴线的刻度间隔、分割段数来整合。

    三、结果

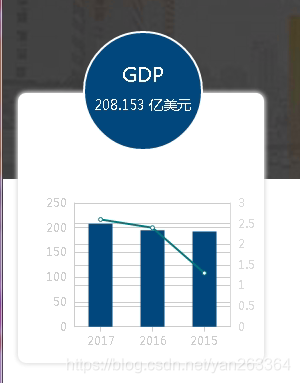

    如图:
