  • 2020-09-06 16:32:35

    在无线环境中,由于存在多径效应的影响,到达接收机的信号由一些不同路径到达的信号混叠而成这些导致了信号的失真,这就是多径干扰。码分多址技术则将窄带信号和扩频码相乘将信号变化为宽带信号后再发射的技术,具有抗多址能力强和软切换等特点。但是随着技术的不断的发展,受制于其本身的特点,CDMA难于实现高速传输,传统的CDMA系统已经无法满足需求了。随着第四代移动通信的发展,以OFDM技术为准的技术利用了多径效应的频域特性,使其频域均衡变得更加容易实现,使整个系统更加适合高速环境下的传输。但是无论是CDMA技术还是OFDM技术,都存在自身的缺陷,所以在现代通信系统中,越来越多的是将两者结合起来,结合各自的优势达到最佳的传输效果,这就是多载波CDMA技术,本章将重点研究OFDM技术和多载波CDMA技术,为多载波系统的单用户检测技术的研究跌点基础。

    2.1 OFDM技术

    2.1.1 OFDM基本原理

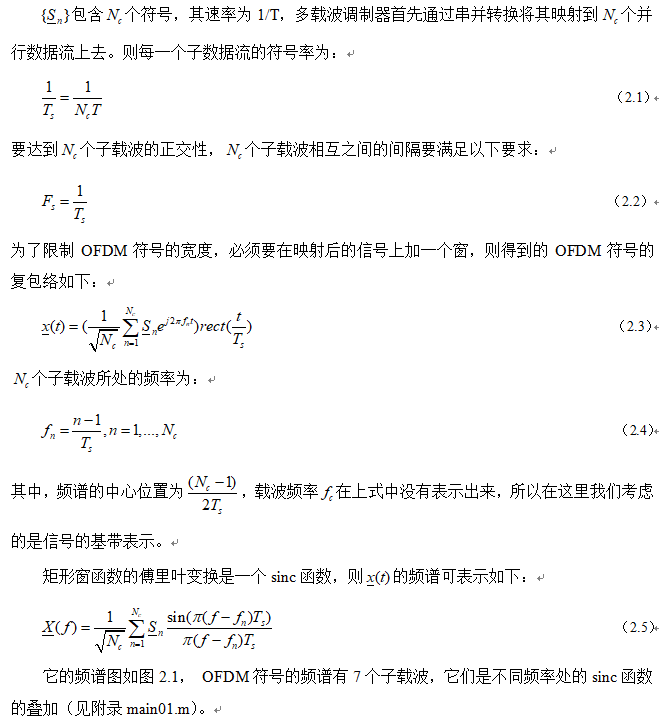

    在传统的多址接入方式中,常用的技术是FDM,即频分多址技术。其主要功能就是将整个带宽分为多个频率互不重叠的子信道,然后单独对每个信号进行独立的调制。这种技术的特点是频率上的互不重叠从而防止了信道间干扰,但这降低了频谱利用率,浪费了大量的带宽资源。针对这个问题,为了提高频谱的利用率,可以考虑将频谱进行重叠,但是为了防止互相干扰,必须让每个子信道之间是正交的。从而发展处了OFDM技术,这就是多载波调制技术

    更多相关内容
  • 多载波码分址 (BC?D)系统具有较强的抗干扰和径衰落的能 力&目前已提出的多载波BC?D主要有两种形 式:一种是将正交频分复用(W;C?)与BC?D相 结合,称之为W;C?$BC?D或?B$BC?D";另 一种是窄带CK波形在频率域里...
  • GFDM,Generalized Fre- quency Division Multiplexing) 的基本原理,并从第五代移动通信系统( 5G) 支持的应用场景和技术需求的 角度对三种多载波传输技术的优缺点进行比较。研究表明三种多载波传输技术的带外泄露较...
  • 滤波器组多载波技术径衰落能力很强,能够平衡高速传输与均衡接收复杂度二者之间的矛盾,是未来宽带无线通信的发展方向之一。从已获广泛应用的正交频分复用技术出发,简述滤波器组载波传输技术基本原理及框图,...
  • 对于基本同覆盖的载波聚合场景,建议采用带辅载波配置的切换方案,即在CA小区对之间同频切换过程中,完成辅载波配置; •对于覆盖差距较大的载波场景,建议采用不带辅载波配置的切换,即在CA小区对之间同频切换过程...
  • 基于FPGA的电平多载波PWM脉冲发生原理及实现方式.pdf
  • 基于载波通信原理的电磁波随钻测量技术.pdf
  • 多载波多速率信号的数字化解调是星上处理的一项关键技术,而数字分路是实现成功解调的前提。首先,文中介绍了传统的多载波多速率数字分路结构和性能特点。然后,针对传统的数字分路未能获得充分的阻带衰减及电路规模...
  • SPWM  SPWM(Sinusoidal PWM)法是一种比较成熟的,目前使用较广泛的PWM法。... 脉宽调制技术通过一定的规律控制开关元件的通断,来获得一组等幅而不等宽的矩形脉冲波形,用以近似正弦电压波形。脉宽调制技术在逆变
  • 利用输入输出(MIM0)原理,研究发射一纽正交多载波调制的带宽为十几千赫兹的线性调频(LFM)信号照射目标,在接收端经匹配滤波和等效发射波束成形技术重建这一组回波信号成宽带信号,以增大雷达系统信号带宽。...
  • 辽宁联通载波聚合技术原理培训
  • 通信原理考研复习讲义 第11章 正交频分复用多载波调制技术.pdf
  • 介绍了利用GMSK或OFDM技术在1.6~30 MHz频带内通过电力线路上传输信号的原理.对电力线路的信道特性进行了分析,列举了各种噪声源和相应的噪声特性.提出了电力载波具有离散高斯型背景噪声和时变衰减特性的信道模型...
  • 在此基础上,分别阐述了基于X-10协议的载波通讯技术,基于CE-Bus协议的线性调频扩频技术原理,并据此设计了相应的滤波电路和通讯模块。 关键词:载波通讯;扩频通讯;X-10家庭网络协议;消费总线CEBus;低压...
  • SPWM法是一种比较成熟的,目前使用较广泛的PWM法。前面提到的采样控制理论中的一个重要结论:冲量相等而形状不同的窄脉冲加在具有惯性的环节上时,其效果基本相同。
  • 近年来电力线载波通信技术的面貌已发生了重大变化,现在电力载波与微电子学、数字技术、数字信号处理、微型电子计算机相结合,使电力线载波通信的技术发展到一个崭新的阶段。鉴于此,下面来做一个基子51单片机的电力...
  • 介绍了几种面向5G 的新型多载波传输技术: 滤波器组多载波( FBMC,Filter Bank Multicarrier) 、通用滤波多载波( UFMC,Universal Filtered Multicarrier) 和广义频分复用( GFDM,Generalized Frequency Division ...
  • 随着移动通信的发展,用户对网络质量和服务提出了更高的要求。解决偏远区域的覆盖问题已成为了运营商普遍遇到的挑战...ZXSDR BS8908是一款基于多载波技术的室外型微基站,与传统基站相比,BS8908更小、更轻、功耗更低。
  • 较为详细地讲解了多载波宽带无线通信技术,包括基本原理,具体技术等等,对于学习MIMO OFDM会有较大帮助!
  • 该方案利用频移键控-频分复用(FSK-FDM)技术进行声频副载波调制,通过光强度调制实现远程在线EDFA监控信息随主信号的传输。实验测得在副载波调制度为3%和15%时,10Gbit/s波分复用(WDM)光传输系统的功率代价分别为0.16dB...
  • 低压电力线载波通信技术是利用现有的电力线作为信号传输信道来实现一 对一 、一对的通信技术。在本设计中主要实现主从通信, 为交通信号灯系统进行相关数据的传送。本设计采用青岛东软的电力线载波扩频...
  • 多载波扩频码分址系统是一种消除符号间干扰的有效技术。它结合了OFDM和CDMA的优点,在高速数据传输时,其抗符号间干扰的性能明显优于传统的单载波CDMA。本文首先介绍了三种多载波CDMA方案的基本原理和它们的特性比较...
  • 1.阐述OFDM通信系统中多载波调制的工作原理、OFDMA的工作方式和工作特点(优点、缺点); 2.目前面向5G系统的非正交技术有哪些,与正交技术相比较,其工作方式、工作特点是什么? 3.采用非正交技术通信...
  • 面向 5G 的新型多载波传输技术比较

    千次阅读 2019-07-11 23:02:59
    近年来,随着智能终端设备的发展,新的技术和业务的不断出现,未来无线数据业务将向多样化、智 能化发展,当前的无线蜂窝网络并不能满足人们的需求。为了应对未来海量的设备连接,不断涌现的各类新的业务和应用场景...

    近年来,随着智能终端设备的发展,新的技术和业务的不断出现,未来无线数据业务将向多样化、智
    能化发展,当前的无线蜂窝网络并不能满足人们的需求。为了应对未来海量的设备连接,不断涌现的各类新的业务和应用场景如车联网 ( Tactile Inter-net) 、虚拟现实( VR,Virtual Reality) 、在线游戏( On-lineGaming ) 、 机 器 类 通 讯 ( MTC , Machine - TypeCommunication ) 、物联网 ( IoT,Internet of Things ) 等[1 ] ,第五代无线通信系统( 5G Wireless Communica-tion Systems) 的研究正如火如荼的进行,各个国家和地区都纷纷成立了研究和推进 5G 技术发展的计划或组织如欧洲的第七框架计划里的 METIS 和 5GNOW、韩国的 5G Forum 以及中国的 IMT-2020 等。

    多载波传输技术是未来通信物理层的关键技术之一,其中 CP -OFDM( OFDM,Orthogonal Frequency DivisionMultiplexing) 以其传输效率高,易通过 FFT / IFFT 实现,易与 MIMO 结合等诸多优点被广泛用于第四代移动通信系统( 4G LTE-A) 和 802. 16m 以及[2]其它通信系统中 。但是传统的 CP-OFDM 存在带外泄漏高、同步要求严格、不够灵活等缺点,不能很好的应对未来的各种丰富的业务场景。而 5G 支持丰富的业务场景,每种业务场景对传输技术的需求各不相同,能够根据业务场景来动态地选择和配置不同的多载波传输参数,同时又能继承传统的 CP-OFDM 的优点,是对 5G 多载波传输技术的必然要求,所以必须研究开发出新的多载波传输技术,以适应 5G 新的业务的要求。本文将详细的介绍几种目前热门的多载波传输技术: 滤波器组多载波 ( FB-MC)[ 3 ] 、通用滤波多载波( UFMC) [ 4 ] 、广义频分复用( GFDM)[ 5 ] 的基本原理,并对各多载波传输技术的优缺点进行比较与总结,以对目前 5G 多载波传输技术的研究现状作一个综合性的介绍。本文首先介绍为何传统的 CP - OFDM 难以满足新场景下的需求,然后给出三种新型多载波传输技术的基本原理,最后对几种多载波传输技术进行比较并总结。

    1 CP-OFDM 系统缺陷
    5G 支持的应用和业务将会变的多样化智能化,不同的业务对空口的要求也不一样,比如带宽的业务要求更高的速率,对时延要求极为严格的车联网业务以及物联网的海量连接等。下面我们直接从5G 支持的业务场景的角度来解释为何 CP -OFDM难以满足新场景下的需求。( )
    1 灵活性问题 。事实上 一方面车联网自动驾驶业务端到端 1ms 时延的要求,使得系统必须具有极短的时域符号和极短的传输时间间隔 ( TTI,transmission time interval) ,而这就需要频域较宽的子载波带。另一方面,对于物联网业务,当物联网的很多传感器同时连接时,单个连接传送数据量极低,这属于短包类突发式通信业务,这就需要在频域上配置带宽比较窄的子载波,这就会使时域符号和 TTI 足够长,因此对于物联网业务就几乎可以不考虑时延扩展的问题,也就不需要再引入 CP。现
    有 OFDM 方案的子载波带宽确定后,符号的长度、CP 的长度等也就确定了,因此,CP -OFDM 系统的灵活性和应变能力不足,这就要求新的传输技术能够支持灵活的配置参数。
    ( 2) 精确的同步[ 1 ] 。由于 OFDM 的优势主要体现在子载波间的正交性,这就需要精确的同步,但如果对于物联网场景中如此海量的链接都使用精确的同步过程,那么网络将存在大量的同步信令,造成网络阻塞,同时异步操作还可以解决终端省电的问题。
    ( 3) 对零散频段的利用[ 1 ] 。由于各种原因,通信界中还有很多未使用的分散的频段,为了解决频带资源稀缺的问题,可以将这些离散的频段利用起来。5G 将这些零散频谱的利用作为 5G 支持的通信场景中的一种。但是由于 CP-OFDM 等效于使用矩形窗进行脉冲成形,因此旁瓣功率泄露较大,这会导致严重的子载波间的干扰,对零散频段的利用造成了困难。

    2 几种面向 5G 新型多载波传输技术的基本原理
    由于 CP-OFDM 不能满足 5G 的需求,各国的学者纷纷开发研究出很多新的多载波传输技术,以弥补或者改进传统的 CP-OFDM 的缺陷。滤波器组多载波( FBMC) 、通用滤波多载波( UFMC) 、广义频分复用( GFDM) 是目前业界讨论的最多的多载波传输技术,下面将分别介绍三种多载波传输技术的基本原理。
    2. 1 滤波器组多载波( FBMC)
    FBMC 系统由发送端的综合滤波器组和接收端的分析滤波器组组成。分析滤波器组把输入信号分解
    成多个子带信号,综合滤波器组对各个子带信号进行综合后进行重建输出,由此可知,分析滤波器组
    [7,9]和综合滤波器组互为逆向结构 。无论是分析滤波器组还是综合滤波器组它们的核心结构都是原型滤波器,滤波器组中的其它滤波器都是基于原型滤波器频移而得到的,分析滤波器组和综合滤波器组[9]。图 1 是 FBMC 的原型函数互为共轭和时间翻转系统基于 IFFT /FFT 实现的框图,接收端输入数据经过串并变换,然后通过 OQAM 处理以消除相邻子载波之间的干扰,再经过 IFFT 变换,之后进入多相滤波器组,而接收端进行相应的逆变换恢复原始数据。值得一提的是,由于原型滤波器可以根据实际的需求在一定准则下进行设计,各滤波器之间不再是正交的,因此 FBMC 子载波之间存在干扰,FBMC采用 OQAM 方式处理数据既可以避免相邻子载波之间的干扰,又可以保持与 FFT 相同的码率,使得所有的子载波得以充分利用。
    图 1 基于 IFFT /FFT 实现的 FBMC 系统框
    其中多相滤波器组的结构如图 2 所示,图中H i ( i = 1,2,…,M-1) 表示子带滤波器频率响应的 Z 变换。
    图 2 PPN 结构框
    目前关于 FBMC 的研究大多集中在认知无线电和频谱感知的方面,旨在利用零散的频段。这就要求
    原型滤波器在满足一定准则下旁瓣衰减水平高。[9]图 3 和图 4 分别显示了使用 PHYDYAS 项目组 设计的滤波器的 FBMC 系统与 OFDM 的子载波的衰减情况。
    图 3 FBMC 子带衰减
    图 4 OFDM 子带衰减
    通过设计 FBMC 的原型滤波器的冲激响应和频率响应,以达到降低带外泄露的目的,便于利用零散的频谱资源,并且各子载波之间不必是正交的,可以使用更小的频率保护间隔,因此不需要插入循环前缀,使系统具有更高的时频效率。但此时由于子载波之间不是正交的,必然会导致较高的符号间干扰 ( ISI,InterSymbol Interference) 。最后,由于 FBMC能实现各子载波带宽设置、各子载波之间的交叠程度的灵活控制,从而可灵活控制载波间干扰 ( ICI,Inter Carrier Interference) 。值得说明的是,因为子载波具有较窄的带宽,发射滤波器的冲激响应的长度通常很长,于是 FBMC 的帧的长度比 OFDM 的帧长,但 FBMC 符号中没有循环前缀,从而可以弥补这种效率损失。此外,FBMC 的计算复杂度高于OFDM,但由于信号处理和电子设备的显著进步,FBMC 实际应用是可行的。
    2. 2 通用滤波多载波( UFMC)
    由于 FBMC 滤波器的帧的长度要求使得 FBMC不适用于短包类通信业务以及对时延要求较高的业务,所以有学者提出了一种针对 FBMC 的改进方案—通用滤波多载波技术( UFMC)[ 4 ] 。UFMC 通过对一组连续的子载波进行滤波操作,其中子载波的个数根据实际应用进行配置,这样就能克服 FBMC系统中存在的不足。当每组中子载波数为 1 时 UFMC就成为 FBMC 传输,所以 FBMC 是 UFMC 的一种特殊情况,因此 UFMC 也被称为通用滤波的OFDM( UF-OFDM,universal filter OFDM) 。图5 为 UFMC 的发射机框图。
    图 5 UFMC 发射端框
    如图 5 所示,k 表示第 k 位用户,系统共有 B个子带,i 为子带索引,L 为子带滤波器的长度,IDFT
    的长度为 N,则发射端叠加所有子带后的信号为:
    x
    k
    = ∑ F
    ik V ik s ik
    式中,V ik 为第 k 位用户的第 i 个子带的 IDFT矩阵, F ik 是一个由滤波器冲激响应组成的Toeplitz 滤波矩阵,s ik 是第 k 位用户的第 i 个子带的传输信号,x k 为所有子带叠加后的信号。UFMC 不使用循环前缀,滤波器的长度取决于子带的宽度。根据实际的应用需求配置子载波的个数使得 UFMC 变得更加灵活,因此 UFMC 具有 FB-MC 系统的优点,还可以支持不同类型的业务。相比于 FBMC 的滤波器长度,UFMC 技术可以使用较短滤波器长度,这样可以支持短包类业务。
    2. 3 广义频分复用( GFDM)
    相对 OFDM 和 FBMC,UFMC 有更多优点,但因为没有 CP,UFMC 比 CP-OFDM 对短时间的不
    重合更敏感,因此,UFMC 可能对需要松散时间同步以节约能源的应用场景不适合。为此,广义频分复用[5,10]。 图 6 为 GFDM 的传输原理 ( GFDM) 被提出框图。
    图6 GFDM 发射端框
    根据不同类型的业务和应用对空口的要求,GFDM 可以选择不同的脉冲成型滤波器和插入不同类型的 CP。此外由于 GFDM 信号在频域具有稀疏性,可以设计较低复杂度的发射和接收算法。此外GFDM 基于独立的块调制,通过配置不同的子载波与子符号,使得其具有灵活的帧结构,可以适用于不同的业务类型。GFDM 的子载波通过有效的原型滤波器滤波,在时间和频率域被循环移位,此过程减少了带外泄漏,使目前的服务或其他用户之间不产生严重干扰,因而具有 FBMC 的 ICI 抑制能力。
    3 FBMC、UFMC、GFDM 技术比较
    三种多载波调制技术 FBMC、UFMC、GFDM 具有各自的特点,表 1 对三种多载波传输技术在各个
    [11]指标下的性能特点
    在这里插入图片描述
    4 结 语
    FBMC 旁瓣水平低,降低了对同步的严格要求,但是滤波器的冲激响应长度通常很长,所以 FBMC
    的帧较长,不适用于短包类通信业务。UFMC 是对一组连续的子载波进行滤波处理,UFMC 技术可以使用较短滤波器长度,这样可以支持短包类业务,但UFMC 没有 CP,因此对需要松散时间同步以节约能源的应用场景不适合,此外 FBMC 和 UFMC 系统的复杂度较高。GFDM 可以使用 CP,具有灵活的帧结构,可以适配不同的业务类型。但三种技术的复杂度均比OFDM 复杂,其中 GFDM 的复杂度较低,不过根据摩尔定理,集成电路的发展将会弥补这一不足。
    作者简介
    李 宁( 1992—) ,男,硕士研究生,主要研究方向为无线移动通信,数字信号处理;周 围( 1971—) ,男,教授,硕导,博士,主要研究方向为无线移动通信技术、通信系统及信号处理、智能天线技术等。

    展开全文
  • 载波相位定位原理

    千次阅读 2022-02-23 19:46:04
    1.载波相位测量原理 :接收机本地参考信号的相位值 :相同时刻,接收j卫星载波信号的相位值 :整周模糊度 :整周变化量 2.载波相位测量的观测方程 :卫星发射载波频率 :光速 :伪距 :卫星钟差 :...

    1.载波相位测量原理

    \phi_{k} = \varphi_{k} - \varphi _{k}^{j}+ N^{j} + Int(\varphi )

    \varphi_{k}:接收机本地参考信号的相位值

    \varphi _{k}^{j}:相同时刻,接收j卫星载波信号的相位值

    N^{j}:整周模糊度

    Int(\varphi ):整周变化量

    2.载波相位测量的观测方程

    \phi = \frac{f}{c}\rho + f\delta _{a} - f\delta _{b} - \frac{f}{c}\delta _{\rho1} - \frac{f}{c}\delta _{\rho2}+ N^{j} + Int(\varphi )

    f:卫星发射载波频率

    c:光速

    \rho:伪距

    \delta _{a}:卫星钟差

    \delta _{b}:接收机钟差

    \delta _{\rho1}:电离层改正项

    \delta _{\rho2}:对流层改正项

    N^{j}:整周模糊度

    Int(\varphi):整周变化量

    3.整周未知数N^{j}

    1.伪距法

    2.经典方法(整数解、实数解)

    3.三差法(多普勒法)

    4.快速确定整周未知数法

    展开全文
