    1 Gantt(甘特图)

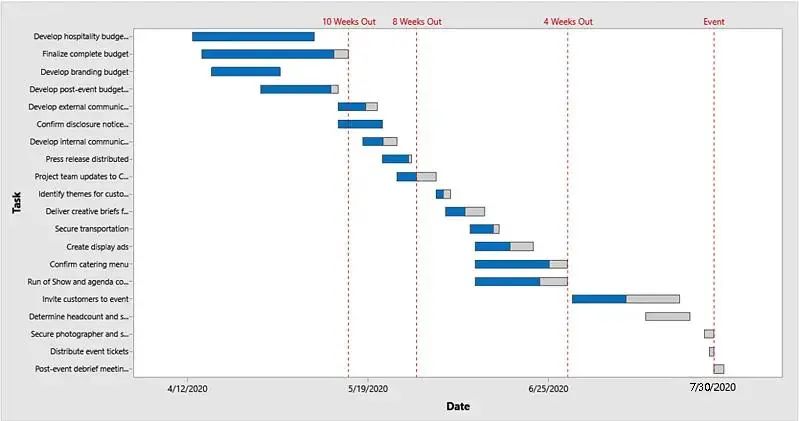

    甘特图,也称为条状图(Bar chart)。是在1917年由亨利·甘特开发的,其内在思想简单,基本是一条线条图,横轴表示时间,纵轴表示活动(项目),线条表示在整个期间上计划和实际的活动完成情况。它直观地表明任务计划在什么时候进行,及实际进展与计划要求的对比。

    甘特图也做为进度管理图。

    在这里插入图片描述

    甘特图特点能清晰的描述每个任务从何时开始,到何时结束,以及任务之间的并行关系。但是他不能清晰的反应出各任务的依赖关系


    2 PERT(项目计划评审技术)图

    PERT图是一个有向图,图中剪头表示任务,它可以标上完成该任务的时间,途中的节点表示流入节点的任务的结束,并开始流出结点任务,这里把结点称为事件。如图:

    备注:
      1.结点(事件):图中的圆,表示流入结点任务的结束,并开始流出节点的任务。只有当流入该结点所有任务均结束,结点事件才出现,流出结点任务才开始。
      2.关键路径:图中花费时间最长的事件和活动的序列。
      3.最早时刻:此刻之前从该事件出发的任务不可能开始。
      4.最迟时刻:从该事件出发的任务必须在此时刻之前开始,否则整个工程不能如期完成。
      5.松弛时间:表示不影响整个工期前提下完成该任务的机动余地。(最晚减最早)

    在这里插入图片描述

    PERT图特点:不仅给出了每个任务的开始时间、结束时间和完成该任务所需的时间,还给出了任务之间的依赖关系。但是PERT图不能反应任务之间的并行关系


    3 考题

    软件开发项目进度安排常用的图形描述有Gantt(甘特)图和PERT(项目计划评审技术)图。PERT图难以清晰描述( ),而Gantt图难以清晰地描述( )。

    问题1选项
    A.每个任务从何时开始
    B.每个任务到何时结束
    C.各任务之间的并行情况
    D.各任务之间的依赖关系

    答案:C

    问题2选项
    A.每个任务从何时开始
    B.每个任务到何时结束
    C.每个任务的进度计划
    D.各任务之间的依赖关系

    答案D

    展开全文
  • 最近接到一个将多人任务进度做成甘特图的需求,本以为用echars很容易就实现了,没想到啊,断断续续搞的头大,大概就是使用EChars官网的实栗不足以打到需求目标,所以开始了我为期一周的修修补补,终于是完成了,写...

    最近接到一个将多人任务进度做成甘特图的需求,本以为用echars很容易就实现了,没想到啊,断断续续搞的头大,大概就是使用EChars官网的实栗不足以打到需求目标,所以开始了我为期一周的修修补补,终于是完成了,写一下总结:

    包含了缩放、横轴分组显示一行展示多条内容、以及数据之间的对比效果

    首先效果图上个: 数据mock有点少,可自行添加,项目中数据量大,我添加了分页,可按需添加
    在这里插入图片描述
    点击效果:在这里插入图片描述
    点击对比效果:
    在这里插入图片描述
    右边的点击效果这次需求赶还没有添加,后续更新。。。上代码啦

    加粗!! 完整到带mock数据的代码~~

    index.vue

    <style scoped lang="scss" src="./_.scss" />
    <style lang="scss" src="./index.scss" />
    <template lang="pug" src="./_.pug" />
    <script src="./_.js" />


    _.js

    /**
     * 工序多人模式甘特图
     * 甘特图官网:https://echarts.apache.org/zh/option.html#title
     */

    import echarts from 'echarts';
    import moment from 'moment';
    import * as R from 'ramda';

    import { MOCKData, employeesMOCK } from './constant';

    // 注意echarts版本,高版本不支持透明度rgba,以下代码版本为3.8.5
    export default {
      name: 'instructGanttCopy',

      data() {
        return {
          targetDate: moment().format('YYYY-MM-DD'),
          ganttChart: null,
          chartData: [],
          employeeIds: {},
          employeeIdsTable: [],
        };
      },

      computed: {
      },

      mounted() {
        window.addEventListener(
          'resize',
          window._.debounce(() => {
            this.resizeCharts();
          }, 200),
        );
        this.searchResult();
        // this.initChart();
      },

      methods: {

        searchResult() {
          this.chartData = (R.map(item => ({
            ...item,
            factStartTime: moment(item.factStartTime).format('YYYY-MM-DD') === '1971-01-01' ? '--' : item.factStartTime,
            factEndTime: moment(item.factEndTime).format('YYYY-MM-DD') === '1971-01-01' ? '--' : item.factEndTime,
          }), MOCKData)) || [];
          const setEmp = (!R.isEmpty(MOCKData) && [...new Set(MOCKData.map(x => x.employeeId))]) || [];
          const emp = (setEmp && !R.isEmpty(setEmp) && setEmp.map((item, index) => {
            const noPeopleEquipments = R.map(x => !R.isEmpty(x) && `${x.equipments},`, R.filter(employee => !R.isEmpty(employee) && employee.employeeId === 'no_people', MOCKData));
            return {
              [item]: {
                ...employeesMOCK[index],
                employeeOrEquipments: item === 'no_people' ? ((!R.isEmpty(noPeopleEquipments) && [...new Set(noPeopleEquipments)]) || '') : item,
              },
            };
          })) || {};
          this.employeeIds = emp && !R.isEmpty(emp) && R.reduce((cur, per) => Object.assign(cur, per), {}, emp);
          this.employeeIdsTable = Object.values(this.employeeIds);
          this.initChart();
        },


        // 构造y轴
        getYaxis() {
          const groupYaxis = R.groupWith((a, b) => a.groupId === b.groupId, this.chartData);
          const Yaxis = groupYaxis.map(x => x[0].viewName);
          return Yaxis;
        },

        // 构造图形
        getSeries() {
          const series = [];
          const self = this;
          // 分组
          const groups = R.groupWith((a, b) => a.groupId === b.groupId, this.chartData);
          const length = R.reduce((count, x) => x.length > count ? x.length : count, 0, groups);
          const dataList = [];
          for (let index = 0; index < length; index++) {
            const data = groups.map(x => x[index]);
            dataList.push(data);
          }

          const selectColor = (defaultColor, kind, params) => {
            let defColor = defaultColor;
            if (groups && !R.isEmpty(groups) && params && !R.isEmpty(params) && params.data && !R.isEmpty(params.data)) {
              const employee = R.filter(emp => emp && emp.employeeId === params.data.name, this.chartData.filter(groupColor => groupColor && params.data.groupId === groupColor.groupId));
              const employeeId = (!R.isEmpty(employee) && employee[0] && employee[0].employeeId) || '';
              //  颜色设置
              defColor = (employeeId && this.employeeIds[employeeId] && this.employeeIds[employeeId][kind]) || defaultColor;
            }
            return defColor;
          };

          dataList.map((group, index) => series.push({
            name: '调整时间:',
            type: 'bar',
            stack: '调整时间',
            label: {
              show: true,
              position: 'insideRight',
            },
            itemStyle: {
              normal: {
                color: 'rgba(0,0,0,0)',
              },
            },
            data: group.map(item => ({
              value: item && item.adjustStartTime,
              name: item && item.employeeId,
              groupId: item && item.groupId,
            }) || ''),
            showSymbol: false,
            hoverAnimation: false,
          },
            {
              name: '调整时间',
              type: 'bar',
              stack: '调整时间',
              label: {
                show: true,
                position: 'insideRight',
              },
              barWidth: 8, // 柱宽度
              itemStyle: {
                normal: {
                  barBorderRadius: 4, // 柱圆角
                  color(params) {
                    const color = 'rgb(14,14,14)';
                    return selectColor(color, 'adjust', params);
                  },
                },
              },
              data: group.map(item => ({
                value: item && item.adjustEndTime,
                name: item && item.employeeId,
                groupId: item && item.groupId,
              }) || ''),
              showSymbol: false,
              hoverAnimation: false,
            },
            {
              name: '期望时间:',
              type: 'bar',
              stack: '期望时间',
              barWidth: 8, // 柱宽度
              itemStyle: {
                normal: {
                  color: 'rgba(0,0,0,0)',
                },
              },
              data: group.map(item => ({
                value: item && item.expectStartTime,
                name: item && item.employeeId,
                groupId: item && item.groupId,
              }) || ''),
              showSymbol: false,
              hoverAnimation: false,
            },
            {
              name: '期望时间',
              type: 'bar',
              stack: '期望时间',
              barWidth: 8, // 柱宽度
              itemStyle: {
                normal: {
                  barBorderRadius: 4, // 柱圆角
                  color(params) {
                    const color = 'rgba(14,14,14,0.7)';
                    return selectColor(color, 'expect', params);
                  },
                },
              },
              data: group.map(item => ({
                value: item && item.expectEndTime,
                name: item && item.employeeId,
                groupId: item && item.groupId,
              }) || ''),
              showSymbol: false,
              hoverAnimation: false,
            },
            {
              name: '实际时间:',
              type: 'bar',
              stack: '实际时间',
              itemStyle: {
                normal: {
                  color: 'rgba(0,0,0,0)',
                },
              },
              data: group.map(item => ({
                value: item && item.factStartTime,
                name: item && item.employeeId,
                groupId: item && item.groupId,
              }) || ''),
              showSymbol: false,
              hoverAnimation: false,
            },
            {
              name: '实际时间',
              type: 'bar',
              stack: '实际时间',
              barWidth: 8, // 柱宽度
              itemStyle: {
                normal: {
                  barBorderRadius: 4, // 柱圆角
                  color(params) {
                    const color = 'rgba(14,14,14,0.4)';
                    return selectColor(color, 'fact', params);
                  },
                },
              },

              data: group.map(item => ({
                value: item && item.factEndTime,
                name: item && item.employeeId,
                groupId: item && item.groupId,
              }) || ''),
              showSymbol: false, // 数据卡顿
              showAllSymbol: false,
            },
          ));
          return series;
        },

        async initChart() {
          const gantt = this.$refs.chart;
          if (gantt) {
            this.ganttChart = echarts.init(gantt);
            // const self = this;
            const chartOption = {
              title: {
                text: '任务进度表',
                left: 10,
              },
              grid: {
                containLabel: true,
                left: 10,
              },

              // 横轴
              xAxis: {
                type: 'time',
                min: '2020-05-23 00:00',
                max: '2020-05-23 23:59',
                // min: '00:00',
                // max: '23:59',
                maxInterval: 60 * 1000 * 30, // 自动计算的坐标轴最大间隔大小为半小时
                axisLabel: {
                  formatter(params) {
                    return (moment(params).format('HH:mm'));
                  },
                  rotate: 60,
                },
              },

              // 纵轴
              yAxis: {
                data: this.getYaxis(),
                inverse: true, // 设置反向坐标轴
                nameLocation: 'start',
                axisLabel: {
                  formatter(params) {
                    return params && params.replace(/.{9}(?!$)/g, a => `${a}\n`);
                  },
                  // margin: 10,
                  lineHeight: 40,
                  verticalAlign: 'middle',
                  align: 'right',
                },
                axisLine: {
                  show: true,
                },
                splitLine: {
                  show: true,
                },
              },

              legend: {
                data: ['调整时间', '期望时间', '实际时间'],
              },

              series: this.getSeries(),

              // 提示框组件。
              tooltip: {
                trigger: 'axis',
                axisPointer: {
                  type: 'shadow',
                  animation: false,
                },
                formatter(params) {
                  let str = `${params[0].name} </br>`;
                  for (let i = 0; i < params.length; i++) {
                    str += `${i % 2 === 0 ? params[i].seriesName : ''} ${params[i] && params[i].value && moment(params[i].value).format('HH:mm')}${i % 2 ? '</br>' : '~'}`;
                  }
                  return str;
                },

              },

              // 选中行置灰
              toolbox: {
                show: true,
                feature: {
                  saveAsImage: {},
                },
              },

              // 缩放
              dataZoom: [{
                type: 'slider',
                filterMode: 'weakFilter',
                showDataShadow: false,
                bottom: 50,
                height: 10,
                borderColor: 'transparent',
                backgroundColor: '#e2e2e2',
                handleIcon: 'M10.7,11.9H9.3c-4.9,0.3-8.8,4.4-8.8,9.4c0,5,3.9,9.1,8.8,9.4h1.3c4.9-0.3,8.8-4.4,8.8-9.4C19.5,16.3,15.6,12.2,10.7,11.9z M13.3,24.4H6.7v-1.2h6.6z M13.3,22H6.7v-1.2h6.6z M13.3,19.6H6.7v-1.2h6.6z', // jshint ignore:line
                handleSize: 20,
                zoomOnMouseWheel: false,
                moveOnMouseMove: false,
                handleStyle: {
                  shadowBlur: 6,
                  shadowOffsetX: 1,
                  shadowOffsetY: 2,
                  shadowColor: '#aaa',
                },
                labelFormatter: '',
              }],
            };
            // 第二个参数:true: 是否和之前设置的option进行合并,true为不合并,默认为false:合并
            this.ganttChart.setOption(chartOption);
            this.resizeCharts();
          } else {
            console.log('gantt', gantt);
          }
        },
        resizeCharts() {
          if (this.ganttChart) {
            this.ganttChart.resize();
          }
        },
        destroyed() {
          window.removeEventListener('resize', this.resizeCharts); // 销毁事件
        },
      },
    };


    _.pug
    该文件为html的另一种表现形式,具体转换参考:http://html2jade.org/

    .content-wrapper
      .demo
        .chartTitle
          p.title 员工/设备 & 色系:
          el-table(
            :data='employeeIdsTable'
            border
            size='mini'
          )
            el-table-column(label='员工' prop='employeeOrEquipments' align='center' width='100px')
            el-table-column(label='色系' align='center' width='100px')
              template(slot-scope="scope")
                .opera-panel
                  span.employeeItem(:style='{backgroundColor:scope.row.adjust}')
                  span.employeeItem(:style='{backgroundColor:scope.row.expect}')
                  span.employeeItem(:style='{backgroundColor:scope.row.fact}')
        .gantt-chart(ref="chart")


    _.scss



    .demo{
        position: relative;
        width: 100%;
        overflow: scroll;

        .chartTitle {
            position: absolute;
            right: 0;
            right: -200px;
            top: 5%;
            // top: 0;
            transform: translateX(-50%);
            z-index: 999;
            .employee {
                display: inline-block;
                display: flex;
                border-radius: 5px;
                vertical-align: center;
                margin: 5px 0;
                padding-left: 5px;
                padding-right: 5px;
                text-align: center;
                justify-content: center;
                // background-color:rgba(205,120,0,1);
            }
            .employeeItem{
                width: 30px;
                height: 14px;
            }
            .title{
                font-size: 14px;
                font-weight: 500;
                padding-bottom: 5px;
            }
            .employeeName{
                width:100px ;
                text-align: end;
                word-wrap:break-word ;
            }
        }
        .gantt-chart {
            margin: 1em auto;
            height: 500px; // 高度必须添加,不然甘特图无法渲染
            max-width: 80%;
        }
    }


    constant.js

    // mock 数据
    export const MOCKData = [{
      shopCode: '100023003',
      shopName: '双营路天畅园1号楼店',
      viewId: 2068456,
      viewName: '任务一',
      viewDesc: '',
      employeeId: '员工-1',
      groupId: 29,
      equipments: '[]',
      expectStartTime: '2020-05-23 09:00:00',
      expectEndTime: '2020-05-23 09:30:00',
      adjustStartTime: '2020-05-23 09:00:00',
      adjustEndTime: '2020-05-23 09:40:00',
      factStartTime: '2020-05-23 09:00:00',
      factEndTime: '2020-05-23 09:30:00',
    }, {
      shopCode: '100023003',
      shopName: '双营路天畅园1号楼店',
      viewId: 2068456,
      viewName: '任务一',
      viewDesc: '',
      employeeId: '员工-1',
      groupId: 29,
      equipments: '[]',
      expectStartTime: '2020-05-23 13:30:00',
      expectEndTime: '2020-05-23 15:30:00',
      adjustStartTime: '2020-05-23 14:00:00',
      adjustEndTime: '2020-05-23 15:40:00',
      factStartTime: '2020-05-23 14:40:00',
      factEndTime: '2020-05-23 14:00:00',
    }, {
      shopCode: '100023003',
      shopName: '双营路天畅园1号楼店',
      viewId: 2068457,
      viewName: '任务二',
      viewDesc: '',
      employeeId: '员工-1',
      groupId: 21,
      equipments: '[{"276":"万能蒸烤箱_AWE- 0623DXB_750 * 630 * 665"}]',
      expectStartTime: '2020-05-23 09:00:00',
      expectEndTime: '2020-05-23 09:30:00',
      adjustStartTime: '2020-05-23 09:00:00',
      adjustEndTime: '2020-05-23 09:40:00',
      factStartTime: '2020-05-23 09:00:00',
      factEndTime: '2020-05-23 09:30:00',
    },
    {
      shopCode: '100023003',
      shopName: '双营路天畅园1号楼店',
      viewId: 2068457,
      viewName: '任务二',
      viewDesc: '',
      employeeId: '员工-2',
      groupId: 21,
      equipments: '[{"276":"万能蒸烤箱_AWE- 0623DXB_750 * 630 * 665"}]',
      expectStartTime: '2020-05-23 10:30:00',
      expectEndTime: '2020-05-23 14:30:00',
      adjustStartTime: '2020-05-23 11:00:00',
      adjustEndTime: '2020-05-23 15:40:00',
      factStartTime: '2020-05-23 11:40:00',
      factEndTime: '2020-05-23 16:00:00',
    },
    {
      shopCode: '100023003',
      shopName: '双营路天畅园1号楼店',
      viewId: 2068458,
      viewName: '任务三',
      viewDesc: '',
      employeeId: '员工-2',
      groupId: 27,
      equipments: '[]',
      expectStartTime: '2020-05-23 16:13:00',
      expectEndTime: '2020-05-23 16:50:00',
      adjustStartTime: '2020-05-23 16:13:00',
      adjustEndTime: '2020-05-23 17:13:00',
      factStartTime: '1971-01-01 16:13:00',
      factEndTime: '1971-01-01 17:13:00',
    },
    {
      shopCode: '100023003',
      shopName: '双营路天畅园1号楼店',
      viewId: 2068458,
      viewName: '任务四',
      viewDesc: '',
      employeeId: '员工-1',
      groupId: 20,
      equipments: '[]',
      expectStartTime: '2020-05-23 17:13:00',
      expectEndTime: '2020-05-23 17:50:00',
      adjustStartTime: '2020-05-23 17:13:00',
      adjustEndTime: '2020-05-23 18:13:00',
      factStartTime: '1971-01-01 17:13:00',
      factEndTime: '1971-01-01 18:30:00',
    }];


    export const employeesMOCK = [{
      adjust: 'rgb(14,14,14)',
      expect: 'rgba(14,14,14,0.7)',
      fact: 'rgba(14,14,14,0.4)',
    }, {
      adjust: 'rgb(208,33,37)',
      expect: 'rgba(208,33,37,0.7)',
      fact: 'rgba(208,33,37,0.4)',
    }, {
      adjust: 'rgb(80,144,152)',
      expect: 'rgba(80,144,152,0.7)',
      fact: 'rgba(80,144,152,0.4)',
    }, {
      adjust: 'rgb(10,144,100)',
      expect: 'rgba(10,144,100,0.7)',
      fact: 'rgba(10,144,100,0.4)',
    },
    ];

    展开全文
  • 甘特图有助于计划和管理项目,它可以把一整个项目项目划分为几个小部分,并有条理地展示。每个任务都有预期完成时间,由水平的条形代表,左端代表开始日期,右边代表完成日期。使任务可一循序渐进,也可能并行,时间...

    甘特图有助于计划和管理项目,它可以把一整个项目项目划分为几个小部分,并有条理地展示。每个任务都有预期完成时间,由水平的条形代表,左端代表开始日期,右边代表完成日期。使任务可一循序渐进,也可能并行,时间重叠。在项目过程中,重要的事项可以标记为里程碑。
    在这里插入图片描述
    从一个甘特图中,你可以清晰地看出子任务是什么,以及每个任务何时开始何时结束。可视化地呈现一个项目,还可以踪项目进程。
    在这里插入图片描述
    绘制甘特图的步骤:

    1、明确项目各项活动、项目。

    内容包括:项目名称、开始时间、任务类型、负责人、依赖性和依赖于哪一项任务。

    2、将所有的项目按照开始时间、工期标注到甘特图上。

    3、确定项目活动依赖关系及时序进度。将项目联系起来。

    4、确定活动任务的执行人员及适时按需调整工时。在这里插入图片描述

    通过专业的项目管理软件进度猫还可以自动计算整个项目时间。可以帮助您对项目进度进行规划,项目经理可以随时随地的了解团队成员的任务完成情况,对项目整体进度随时把控,项目团队成员能更好的安排自己的任务,甘特图可以清晰看到项目进度,参与人员,项目耗时设置任务提醒时间等。

    展开全文
  • 甘特图也叫做进度管理图。 他是一种简单的水平条形图,它以日历为基准描述项目任务,水平轴表示日历时间线,每一个线条表示一个任务,任务名称垂直的列在左边列中,图中的线条的起点和终点对应水平轴上的时间,分别...

    甘特图也叫做进度管理图。

    他是一种简单的水平条形图,它以日历为基准描述项目任务,水平轴表示日历时间线,每一个线条表示一个任务,任务名称垂直的列在左边列中,图中的线条的起点和终点对应水平轴上的时间,分别表示任务的开始时间和结束时间,线条的水平长度表示该任务的持续时间。同一时间短内有多个线条,表示这些任务是并发进行的。



    甘特图特点:能清晰的描述每个任务从何时开始,到何时结束,以及任务之间的并行关系。但是他不能清晰的反应出各任务的依赖关系。







     PERT图是一个有向图任务图,

    图中剪头表示任务,它可以标上完成该任务的时间,途中的节点表示流入节点的任务的结束,并开始流出结点任务,这里把结点称为事件。只有当流入该结点的所有任务都结束时,结点所表示的 事件才出现。在PERT图中,最早时刻表示在此时刻之前从该事件出发的任务不可能开始,最迟时刻表示从该事件出发的任务必须在此时刻之前开始。松弛时间,表示在不影响整个工期的前提下,完成任务有多少机动余地。如图:



          PERT图特点:不仅给出了每个任务的开始时间、结束时间和完成该任务所需的时间,还给出了任务之间的关系。

    在PERT图中,关键路径是图中最长的一条路径。而松弛时间则反映了完成某些任务时可以推迟其开始时间或延长其所需完成的事件。但是PERT图不能反应任务之间的并行关系



    计算方式:

    关键路径:从开始到结束得所有路径中,所花费时间最长的一条为有向路径;

    松弛时间:关键路径时间-当前路径时间,即可以延迟该任务的开始时间而不影响关键路径准时走完花费的时间。



    转载自:https://blog.csdn.net/u010011371/article/details/46272393



    展开全文
  • 经过20多年的积累和沉淀,目前可为软件开发商和最终用户提供最顶级的计划编制和项目管理的控件产品,帮助用户快速的整合项目管理软件所需的甘特图,网络图,资源柱状图,日程日历,资源调度等功能模块,并提供全方位...
  • 甘特图的使用方法

    千次阅读 2018-07-07 09:29:05
    想画出好的图像,使用了Cmd Markdown进行...甘特图直观地表明任务计划在什么时候进行,以及实际进展与计划要求的对比。可以明确表示出:A.Gannt图表现哪些活动可以并行进行B.Gannt图表现了各个活动的起始时间C.Gan...
  • Project2013教程-常见视图-甘特图

    千次阅读 2021-01-15 17:27:07
    原标题:Project2013教程-常见视图-甘特图 Project2013教程-常见视图-甘特图介绍:“甘特图”视图是Project 2013的默认视图,用于显示项目的信息。它有两个区域,用两种方式显示项目信息,参考图如下: 左边区域:...
  • 日常工作中项目并行推进时,很难描述清楚每个任务的进度,以及当前状态。之前也想过用甘特图来管理项目进度,但是绘制甘特图的成本太高,而且不容易掌握。很难在团队中推广普及。最近在使用Markdown排版时,发现...
  • VARCHART XGantt是一个交互式的甘特图控件,其模块化的设计让您可以创建满足您和您的客户所需求的应用程序。(我们领先的甘特图控件VARCHART XGantt可用于.NET,ActiveX和ASP.NET应用程序。)VARCHART XGantt可以...
  • 甘特图实例

    万次阅读 2014-12-04 10:20:35
    3.2.3 案例:学院网站建设项目的网络图和甘特图 网络图和甘特图直观、明了,易于编制,是制定项目进度计划的常用工具。前述学院网 站项目的网络图和甘特图均由Project 软件绘制。 1.项目网络图 根据项目团队...
  • 甘特图,不仅能够让管理者实时有效的掌握项目进度和资源分配,同时能够加强过程的可视化管理、人员实时沟通。因此,在企业项目管理工作中被广泛应用。 由于项目管理的工作往往存在时间上的交叉。在项目开始之前,...
  • 甘特图和PERT图

    2021-03-16 02:57:27
    gantt图又叫甘特图。进度是按时间顺序计划活动的一个列表,我们称之为Gantt图,它有以下几个关键的成分:1.横跨图顶部排列的是日历表。2.最左边的一列包含了每项任务的标识号(ID)。3.左边第二列是要做的任务的名称。...
  • 甘特图入门介绍

    2015-05-31 23:33:00
    这不涉及公司机密,是我查资料查到的。  计算所许佳铭博士说的话:在研究的过程中,我发觉几乎很少有研究者提供不同对比方法的代码。... 甘特图(Gantt Chart)由亨利·甘特于1910年开发的,他通过条状图...
  • IT项目管理相关内容,请关注微信公众号:"PM圈子"PM圈子——项目经理牛人聚集地!为您呈现项目管理精品文章,随时随地学习管理新知识。“一个卓越的领导者,需要有时候像鹰一般飞得足够高,才能纵览全局,但有...
  • 甘特图,不仅能够让管理者实时有效的掌握项目进度和资源分配,同时能够加强过程的可视化管理、人员实时沟通。因此,在企业项目管理工作中被广泛应用。 甘特图效果 由于项目管理的工作往往存在时间上的交叉。在项目...
  • Gantt(甘特图)与PERT(项目计划评审技术)图

    万次阅读 热门讨论 2015-05-30 11:13:00
    在软考考试题中,甘特图和PERT图经常出现。两者无外乎就是针对考生对两者的概念理解是否准确。 甘特图也就做进度管理图。他是一种简单的水平条形图,它以日历为基准描述项目任务,水平轴表示日历时间线,每一个线条...
  • 下面我们来谈谈如何通过甘特图控制项目进度。 举个简单的例子,你就能明白甘特图对于项目进度管理的作用。比如使用甘特图管理年度的项目计划,就是在一个平面坐标系上,以横轴为时间轴,单位...
  • 最近朋友咨询我一个问题,说他们公司可能有很项目并行(20个左右),那么产生了下面几个问题 “救火型”工作模式,一会儿A客户抱怨了,做A项目。一会儿B客户来了,赶紧做一下B项目,典型的被外部客户鞭策着...
  • gantt甘特图的制作过程

    千次阅读 2014-10-29 17:15:57
    甘特图主要是用来做项目管理的,可以清楚的看到任务间的逻辑关系,任务与时间关系和任务间并行关系。 在甘特图中,横轴方向表示时间,纵轴方向并列着活动列表。图表内可以用线条、数字、文字代号等来表示计划...
  • 大部分企业在运营过程中一般会存在项目并行推进的情况,一段时间只运营一个项目的情况已经很少。无论是对项目管理者还是项目执行者而言,项目同时进行比单项目运行更具挑战。项目管理一般会存在各项目之间抢...
  • 设置project甘特图任务间的前置重叠时间(任务相关性:两个链接任务之间的关系;通过完成日期和开始日期之间的相关性进行链接。有四种任务相关性类型:“完成-开始”(FS)、“开始-开始”(SS)、“完成-完成”(FF) 和...
  • 您已经筛选了一些甘特图控件的市场,最后决定测试一两个。您选择了一个下载试用版…现在,您想知道如何开始以及如何尽快实现有意义的甘特图。当然,时间是一个问题,您的老板正在努力争取更快的结果。 这篇博客文章...
  • 中大型团队在业务落地过程中,实施项目多项目间的关联度强、参与人员间互动率高,因此项目管理者...1.项目管理员可以使用甘特图进行项目的工作分解,规划和跟踪进度 支持通过新建自定义的“任务”、“分组”和.
  • #最近做的项目涉及高性能计算HPC,故开一个系列帖子当笔记来记录一些基础知识。 并行parallel和并发concurrent其实并不是一个冲突的概念,两者虽有区别但亦有重叠。 知乎上有个高赞回答用吃饭接电话来举例,非常生动...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 1,434
精华内容 573
关键字:

多项目并行甘特图
