    原项目使用的Raphael绘制流程图,要求能自定义箭头的样式和颜色,结合从网上找到的一些资料进行修改。 1.使用Raphael自带的箭头样式,代码与箭头的样式对应如下:var c = r.path("M10 10L100 10").attr({ 'arrow-...

    原项目使用的Raphael绘制流程图,要求能自定义箭头的样式和颜色,结合从网上找到的一些资料进行修改。
    1.使用Raphael自带的箭头样式,代码与箭头的样式对应如下:

    var c = r.path("M10 10L100 10").attr({
                'arrow-end': 'classic-wide-long',
                stroke: "#0000ff",
                "stroke-width": 2
            });
             var c = r.path("M10 50L100 50").attr({
                'arrow-end': 'block-wide-long',
                stroke: "#ff0000",
                "stroke-width": 2
            });
            var c = r.path("M10 100L100 100").attr({
                'arrow-end': 'open-wide-long',
                stroke: "#ff00ff",
                "stroke-width": 2
            });
            var c = r.path("M10 150L100 150").attr({
                'arrow-end': 'oval-wide-long',
                stroke: "#0f0",
                "stroke-width": 2
            });
            var c = r.path("M10 200L100 200").attr({
                'arrow-end': 'diamond-wide-long',
                stroke: "#000",
                "stroke-width": 2
            });

    得到的效果:
    这里写图片描述

    箭头的样式是通过”arrow-end”设置的,改变颜色在画布svg包含的defs元素中添加设置好颜色的箭头对象marker。

    <marker id="raphael-marker-endclassic-red" markerHeight="5" markerWidth="5" orient="auto" refX="2.5" refY="2.5" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"><use xmlns:xlink="" xlink:href="#raphael-marker-classic" transform="rotate(180 2.5 2.5) scale(1,1)" stroke-width="1.0000" fill="red" stroke="none" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"></use></marker>
      <marker id="raphael-marker-endclassic-green" markerHeight="5" markerWidth="5" orient="auto" refX="2.5" refY="2.5" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"><use xmlns:xlink="" xlink:href="#raphael-marker-classic" transform="rotate(180 2.5 2.5) scale(1,1)" stroke-width="1.0000" fill="green" stroke="none" style="-webkit-tap-highlight-color: rgba(0, 0, 0, 0);"></use></marker>

    强制修改连线箭头的方法:

    line1.node.attributes["marker-end"].value = "url(#raphael-marker-endclassic-" + "red" + ")";

    line2.node.attributes["marker-end"].value = "url(#raphael-marker-endclassic-" + "green" + ")";

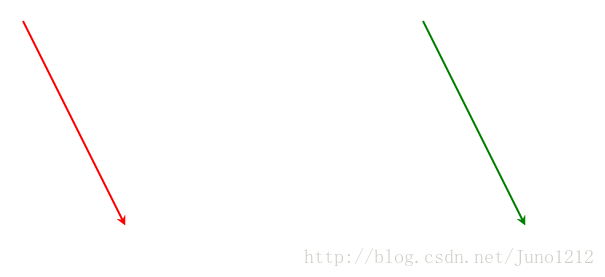

    完成后的效果:
    这里写图片描述

    箭头颜色修改参考文章:
    http://blog.csdn.net/qq_34838434/article/details/53372168
    箭头样式属性参考文章:
    https://www.cnblogs.com/stephenykk/p/3564000.html

    2.官方文档给出的绘制箭头方法,箭头绘制完成的效果与设置'arrow-end': 'open-wide-long'为一致
    1)先绘制节点,并为节点添加样式属性

    //绘制节点
    var shapes = [
                r.rect(190, 100, 60, 40, 4),
                r.rect(290, 80, 60, 40, 4),
                r.rect(290, 180, 60, 40, 4),
                r.rect(450, 100, 60, 40, 4)
    ];
    //定位节点上的文字
    $("#test1").offset({ top: 100 + 10, left: 190 + 10 });
    $("#test2").offset({ top: 80 + 10, left: 290 + 10 });
    $("#test3").offset({ top: 180 + 10, left: 290 + 10 });
    $("#test4").offset({ top: 100 + 10, left: 450 + 10 });
    //为节点添加样式和事件,并且绘制节点之间的箭头
    for (var i = 0, ii = shapes.length; i < ii; i++) {
        var color = Raphael.getColor();
        shapes[i].attr({ fill: color, stroke: color, "fill-opacity": 0, "stroke-width": 2, cursor: "move" });
        shapes[i].id = i + 1;
        shapes[i].drag(move, dragger, up);
        shapes[i].dblclick(function () { alert(this.id) })
    }

    2)确定连线节点的起始点值

    function getStartEnd(obj1, obj2) {
         var bb1 = obj1.getBBox(),
             bb2 = obj2.getBBox();
         var p = [
                 { x: bb1.x + bb1.width / 2, y: bb1.y - 1 },
                 { x: bb1.x + bb1.width / 2, y: bb1.y + bb1.height + 1 },
                 { x: bb1.x - 1, y: bb1.y + bb1.height / 2 },
                 { x: bb1.x + bb1.width + 1, y: bb1.y + bb1.height / 2 },
                 { x: bb2.x + bb2.width / 2, y: bb2.y - 1 },
                 { x: bb2.x + bb2.width / 2, y: bb2.y + bb2.height + 1 },
                 { x: bb2.x - 1, y: bb2.y + bb2.height / 2 },
                 { x: bb2.x + bb2.width + 1, y: bb2.y + bb2.height / 2 }
         ];
         var d = {}, dis = [];
         for (var i = 0; i < 4; i++) {
             for (var j = 4; j < 8; j++) {
                 var dx = Math.abs(p[i].x - p[j].x),
                     dy = Math.abs(p[i].y - p[j].y);
                 if (
                      (i == j - 4) ||
                      (((i != 3 && j != 6) || p[i].x < p[j].x) &&
                      ((i != 2 && j != 7) || p[i].x > p[j].x) &&
                      ((i != 0 && j != 5) || p[i].y > p[j].y) &&
                      ((i != 1 && j != 4) || p[i].y < p[j].y))
                    ) {
                     dis.push(dx + dy);
                     d[dis[dis.length - 1]] = [i, j];
                 }
             }
         }
         if (dis.length == 0) {
             var res = [0, 4];
         } else {
             res = d[Math.min.apply(Math, dis)];
         }
         var result = {};
         result.start = {};
         result.end = {};
         result.start.x = p[res[0]].x;
         result.start.y = p[res[0]].y;
         result.end.x = p[res[1]].x;
         result.end.y = p[res[1]].y;
         return result;
     }

    3)根据确定的连线的起始点计算连线与箭头的值

     function getArr(x1, y1, x2, y2, size) {
          var angle = Raphael.angle(x1, y1, x2, y2);//得到两点之间的角度
          var a45 = Raphael.rad(angle - 45);//角度转换成弧度
          var a45m = Raphael.rad(angle + 45);
          var x2a = x2 + Math.cos(a45) * size;
          var y2a = y2 + Math.sin(a45) * size;
          var x2b = x2 + Math.cos(a45m) * size;
          var y2b = y2 + Math.sin(a45m) * size;
          var result = ["M", x1, y1, "L", x2, y2, "L", x2a, y2a, "M", x2, y2, "L", x2b, y2b];
          return result;
       }

    4)定义绘制连线的方法

    Raphael.fn.drawArr = function (obj) {
         var point = getStartEnd(obj.obj1, obj.obj2);
         var path1 = getArr(point.start.x, point.start.y, point.end.x, point.end.y, 8);
         if (obj.arrPath) {
              obj.arrPath.attr({ path: path1});
          } else {
              obj.arrPath = this.path(path1);
          }
              return obj;
          };

    5)进行连线的绘制

    connections.push(r.drawArr({ obj1: shapes[0], obj2: shapes[1] }));
    connections.push(r.drawArr({ obj1: shapes[1], obj2: shapes[2] }));
    connections.push(r.drawArr({ obj1: shapes[2], obj2: shapes[3] }));

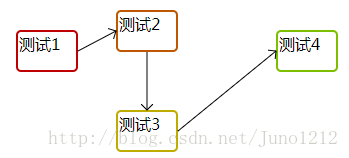

    6)流程图绘制完成的效果

    这里写图片描述

    流程绘制参考文章:
    https://www.cnblogs.com/liulun/archive/2012/05/18/2507472.html

    3.在官方文档给出的绘制箭头方法上进行调整,得到的效果与设置'arrow-end': 'block-wide-long'时一致。
    1)具体代码为修改计算连线值的方法,计算出的值不变,调整连接箭头值的顺序,得到不同的箭头样式

    function getArr(x1, y1, x2, y2, size) {
        var angle = Raphael.angle(x1, y1, x2, y2);//得到两点之间的角度
        var a45 = Raphael.rad(angle - 45);//角度转换成弧度
        var a45m = Raphael.rad(angle + 45);
        var x2a = x2 + Math.cos(a45) * size;
        var y2a = y2 + Math.sin(a45) * size;
        var x2b = x2 + Math.cos(a45m) * size;
        var y2b = y2 + Math.sin(a45m) * size;
        var result = ["M", x1, y1, "L", x2, y2, "M", x2, y2, "L", x2b, y2b, "L", x2a, y2a, "Z"];
        return result;
    }

    2)修改绘制连线的方法,添加属性fill,使箭头的颜色样式与所要求的效果一致

     Raphael.fn.drawArr = function (obj) {
        var point = getStartEnd(obj.obj1, obj.obj2);
        var path1 = getArr(point.start.x, point.start.y, point.end.x, point.end.y, 8);
        if (obj.arrPath) {
            obj.arrPath.attr({ path: path1});
        } else {
            obj.arrPath = this.path(path1);
        }
        obj.arrPath.attr({fill: "#000000" });
        return obj;
    };

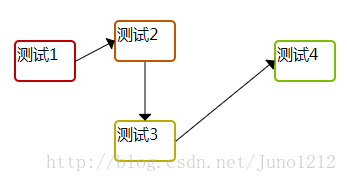

    3)绘制完成的效果:

    这里写图片描述
    补充:

    Raphael属性相关的文章:
    http://www.cnblogs.com/idealer3d/p/Instant_RaphaelJS_Starter.html
