  • Q:如何用Matlab做矢量图? A:介绍一种方法:在Matlab画好图后,在Figure里面另存为emf格式,粘贴到PPT中,然后转成PDF插入论文,可以保证是矢量图。 Q:PPT转PDF方法 A:介绍两种方法:第一种是PPT自带的(不能...

    论文画图

    Q:如何用Matlab做矢量图?
    A:介绍一种方法:在Matlab画好图后,在Figure里面另存为emf格式,粘贴到PPT中,然后转成PDF插入论文,可以保证是矢量图。

    • Step 1: 在Python中plt不能直接存储为EMF格式,需要先存储成SVG格式;
    • Step 2: 使用https://convertio.co/zh/svg-emf/在线将SVG转换为EMF格式;
    • Step 3: 将EMF粘贴到PPT里面,转成PDF。

    Q:PPT转PDF方法
    A:介绍两种方法:第一种是PPT自带的(不能设置压缩比,对于清晰度要求很高的位图要慎用,但是可以保证矢量图转换完还是矢量图);第二种就是安装Adobe的Acrobat专业版软件(可以自行设置高质量打印,调整位图的清晰度)。

    展开全文
  • 1、如下,我们图像处理...2、我们只需要用画图软件打开图片,并保存文24位图/8位图即可   3、这样就可以随意处理一些不符合图像处理规则的一些图片了 转载于:https://www.cnblogs.com/qidaiymm/p/6018868.html...

    1、如下,我们图像处理时会遇到这种问题?



    2、我们只需要用画图软件打开图片,并保存文24位图/8位图即可



    3、这样就可以随意处理一些不符合图像处理规则的一些图片了



    转载于:https://www.cnblogs.com/qidaiymm/p/6018868.html

    展开全文
  • 如何以椭圆形显示位图

    千次阅读 2017-04-13 19:52:43
    哦,可以这样,将选好的图片复制到画图程序中,白色的画笔”擦除”椭圆外的部分,然后设置客户区颜色为白色,再在客户区显示位图,如果将客户区颜色改变呢?显然这样做是不行的,为此,有一种非常通用的技术
    windows程序设计第14章的一个程序,下面是对该程序的分析:


    位图显示的话一般都是矩形,比如之前写的一篇关于显示位图的博文


    显示位图

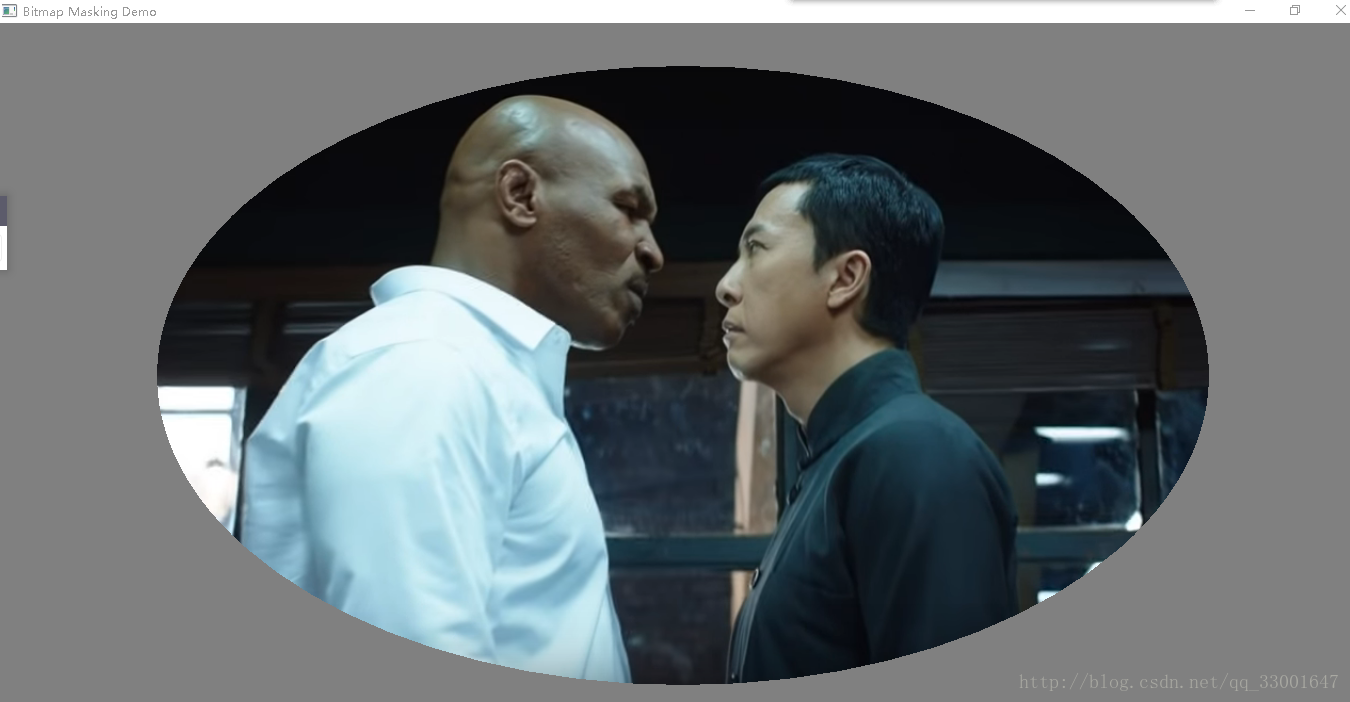

    那么如果我们想椭圆显示呢?如图:

    这里写图片描述
    哦,可以这样,将选好的图片复制到画图程序中,用白色的画笔”擦除”椭圆外的部分,然后设置客户区颜色为白色,再在客户区显示位图,如果将客户区颜色改变呢?显然这样做是不行的,为此,有一种非常通用的技术来解决此类问题,该技术包括”位掩码”位图和一些光栅操作。
    位掩码是一种单色位图,尺寸与要显示的位图尺寸相同,因为是单色,所以1是白色,0是黑色,那么如何做呢?慢慢一步步来

    hInstance = ((LPCREATESTRUCT)lParam)->hInstance;

            //加载位图资源
            hBitmapImag = LoadBitmap(hInstance, MAKEINTRESOURCE(IDB_BITMAP1));

            //获取位图宽度,高度
            GetObject(hBitmapImag, sizeof(BITMAP), &bitmap);
            cxBitmap = bitmap.bmWidth;
            cyBitmap = bitmap.bmHeight;

            //选进内存DC
            hdcMemImag = CreateCompatibleDC(NULL);
            SelectObject(hdcMemImag, hBitmapImag);

            //创建位掩码位图
            //因为是单色位图,所以1为白色,0为黑色
            hBitmapMask = CreateBitmap(cxBitmap, cyBitmap, 1, 1, NULL);
            hdcMemMask = CreateCompatibleDC(NULL);
            SelectObject(hdcMemMask, hBitmapMask);

            //这里是hdcMemMask中位掩码位图的整个矩形颜色为黑色
            SelectObject(hdcMemMask, GetStockObject(BLACK_BRUSH));
            Rectangle(hdcMemMask, 0, 0, cxBitmap, cyBitmap);

            //然后使得其椭圆区域为白色
            SelectObject(hdcMemMask, GetStockObject(WHITE_BRUSH));
            Ellipse(hdcMemMask, 0, 0, cxBitmap, cyBitmap);

            //将hdcMemImag中的位图与位掩码位图合并,源位图与目标位图像素进行光栅与运算
            BitBlt(hdcMemImag, 0, 0, cxBitmap, cyBitmap,
                hdcMemMask, 0, 0, SRCAND);

            DeleteDC(hdcMemImag);
            DeleteDC(hdcMemMask);
            return 0;

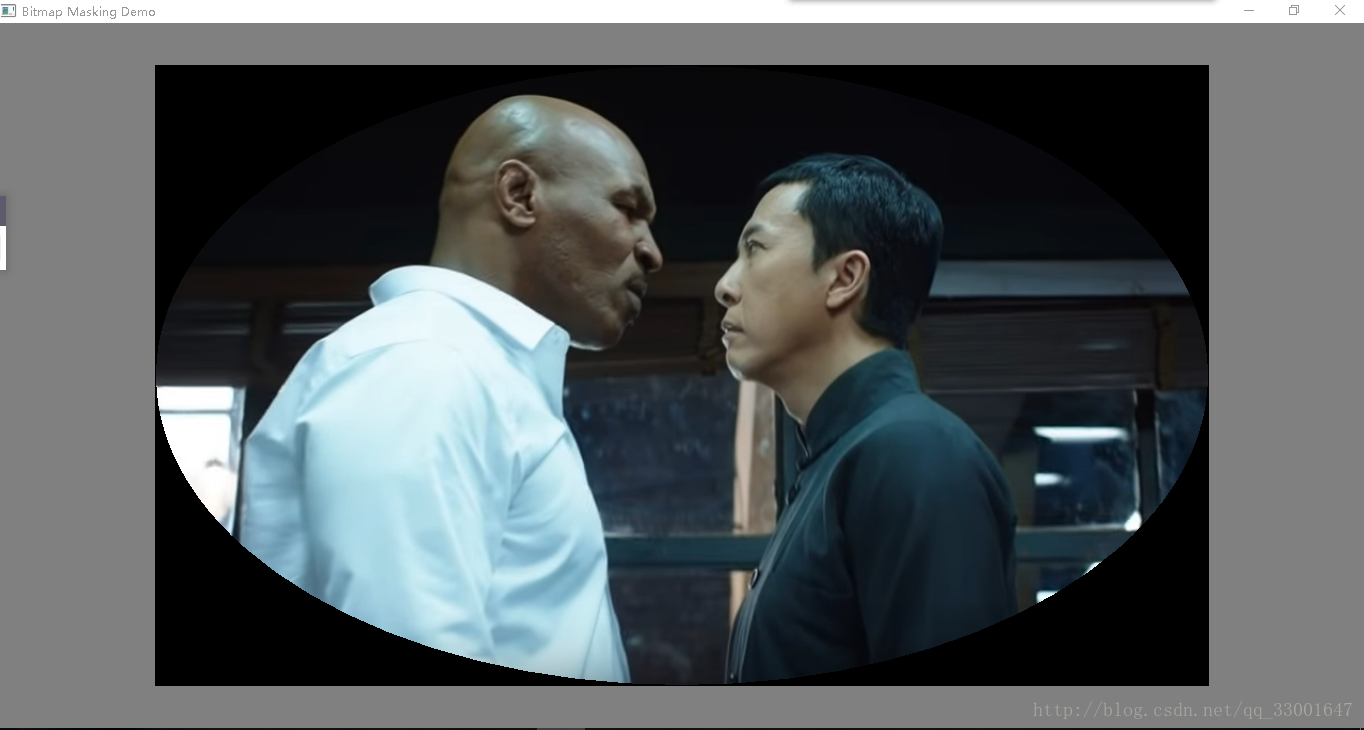

    现在来看一下经过WM_CREATE消息里处理后的位图怎么样
    这里写图片描述

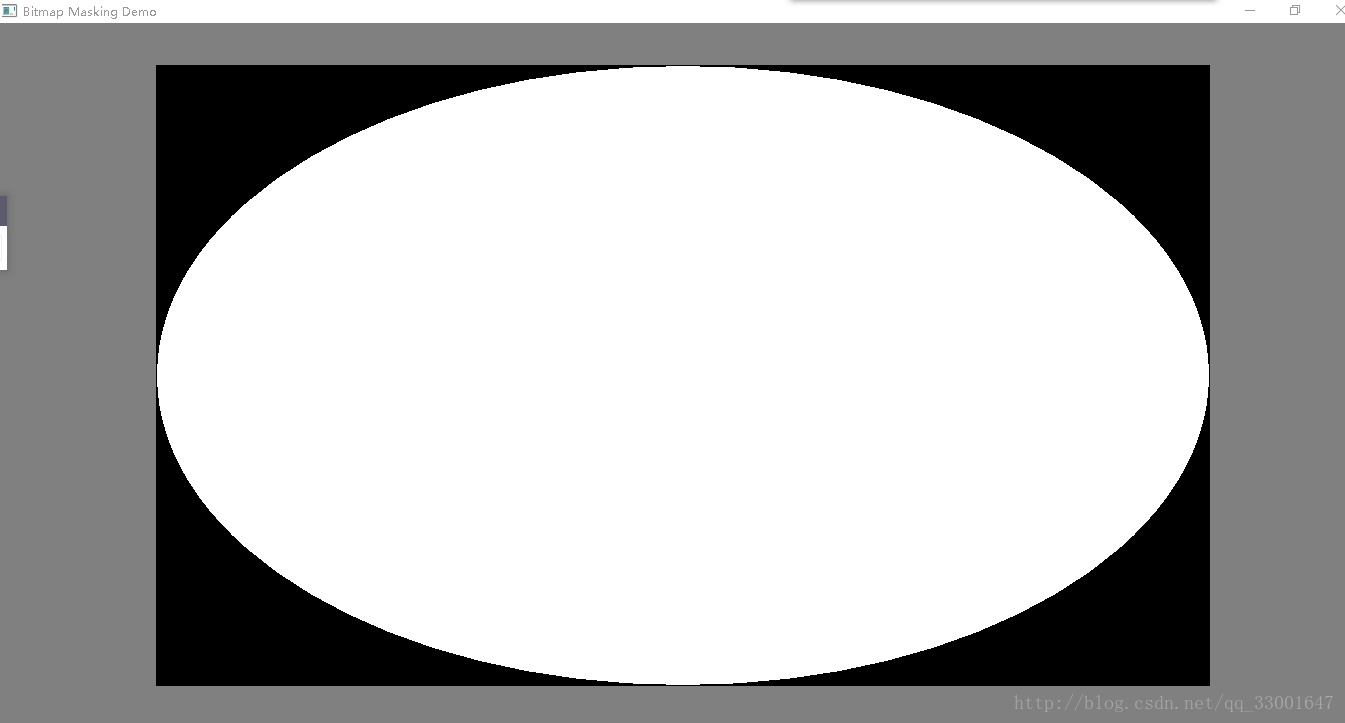

    位掩码怎么样呢?
    这里写图片描述
    嗯,然后怎么做呢?
    看一下这条语句:

    BitBlt(hdc, x, y, cxBitmap, cyBitmap, hdcMemMask, 0, 0, 0x220326);

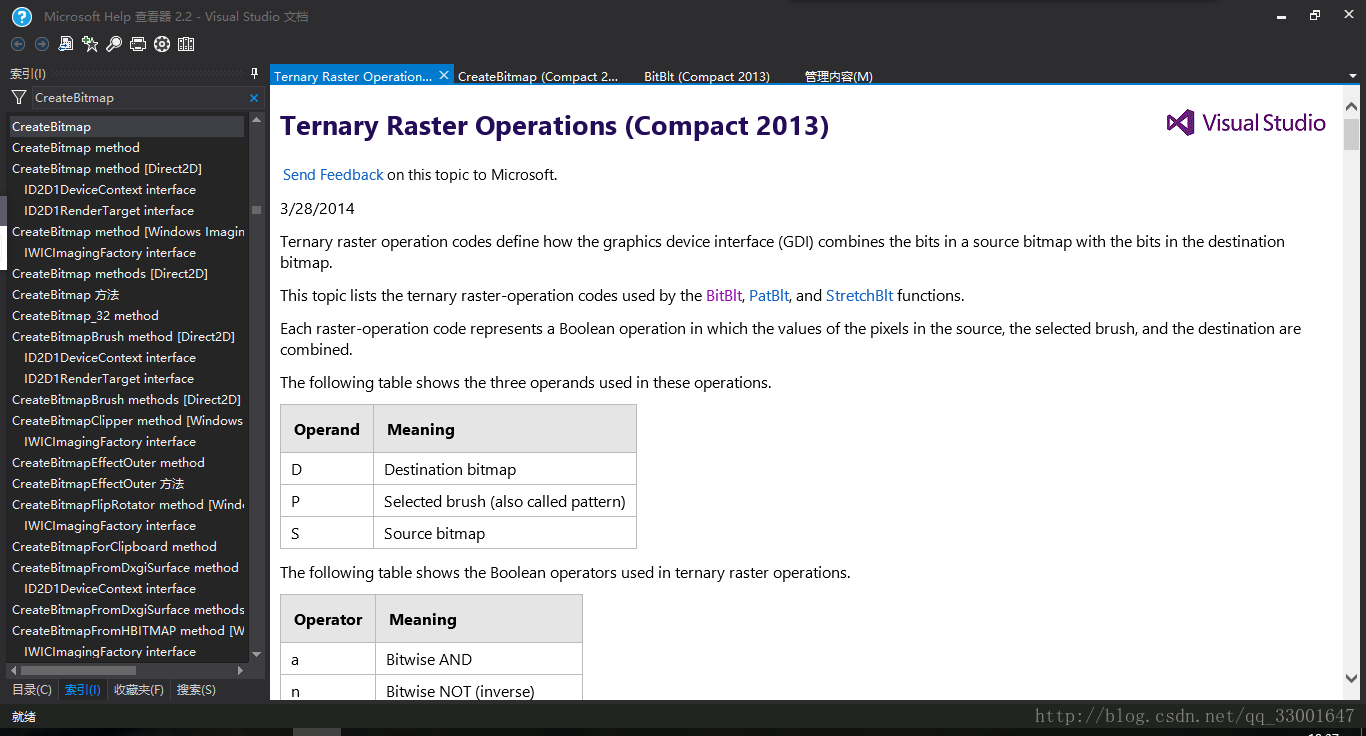

    后面的ox220326是神马东西???查看msdn BitBlt的用法,一些基本常见的三元(源位图,画刷,目标位图 )光栅操作都用宏定义了,但还有很多没定义,
    这里写图片描述
    函数不懂,查madn……
    然后msdn是这么解释的:
    00220326 DSna Dest = (NOT Src) AND Dest
    也就是说,目标位图像素值和源位图相应像素取反后的值再做与运算,

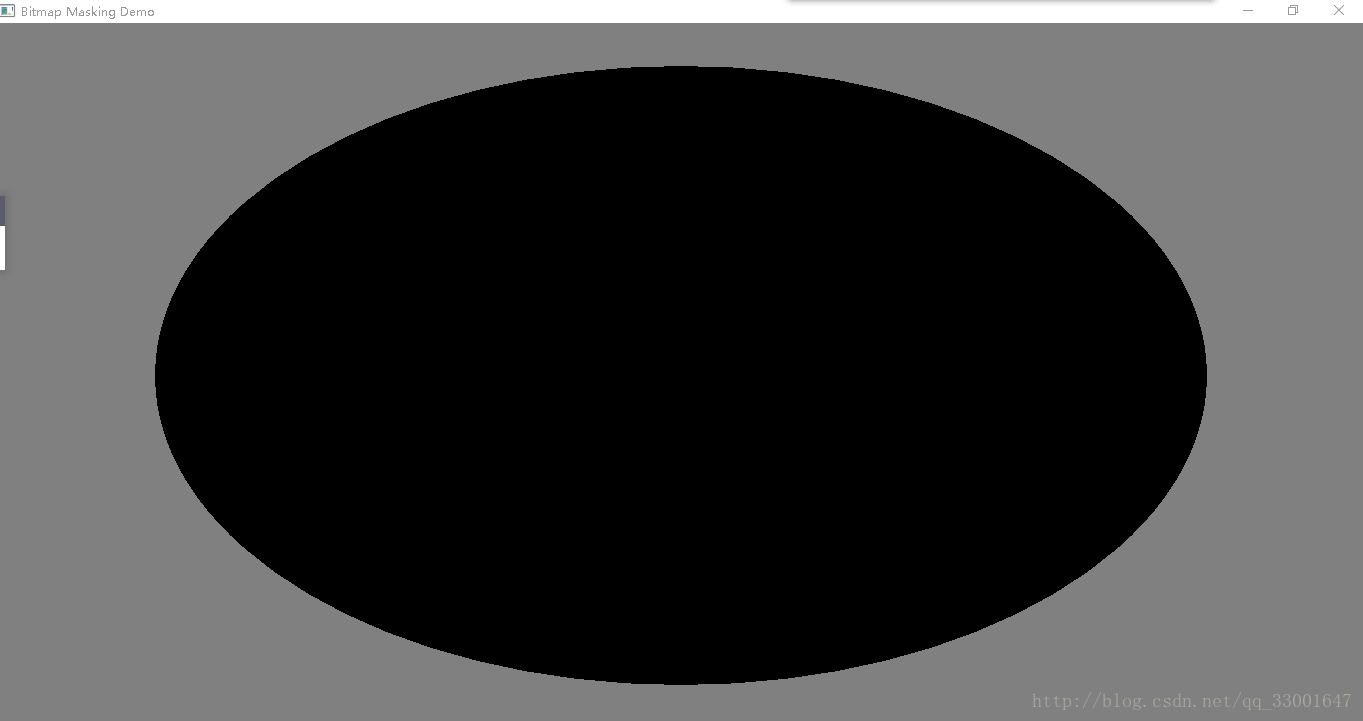

    所以,现在客户区应该是这样
    这里写图片描述
    到了这里,是不是想到了,对,现在椭圆内饰黑色的,即像素值0,再调用一次BitBle就可以了,WM_CREATE里处理后的位图椭圆内像素值与0(客户区中椭圆)做或运算,结果是位图像素值,椭圆外的像素值(为0)与客户区相应区域做位运算,结果是客户区像素值,正好
    所以,再调用一次:

    BitBlt(hdc, x, y, cxBitmap, cyBitmap, hdcMemImag, 0, 0, SRCPAINT);

    SRCPAINT:
    Combines the colors of the source and destination rectangles
    by using the Boolean OR operator.

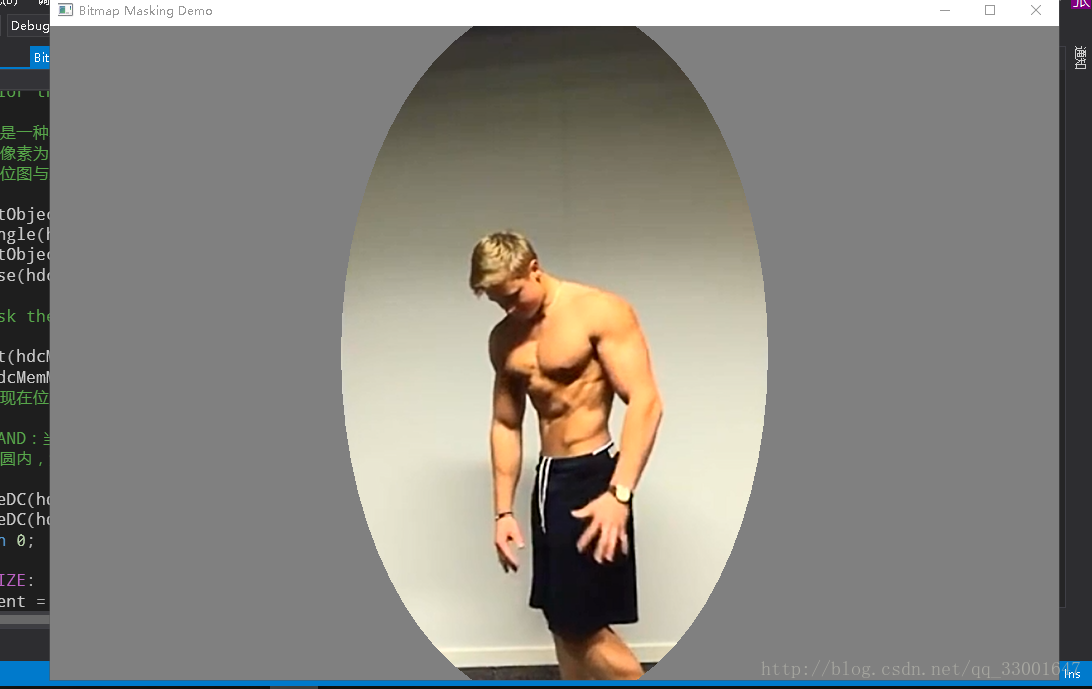

    再次看下结果,实现也不是那么难,对吧
    这里写图片描述
