  • 获取三次贝塞尔曲线控制点坐标(canvas)
    千次阅读
    2020-09-04 10:16:46
    效果说明

    通过改变贝塞尔曲线的控制点,做出理想的曲线效果,再得到贝塞尔曲线点控制点的坐标。效果如下

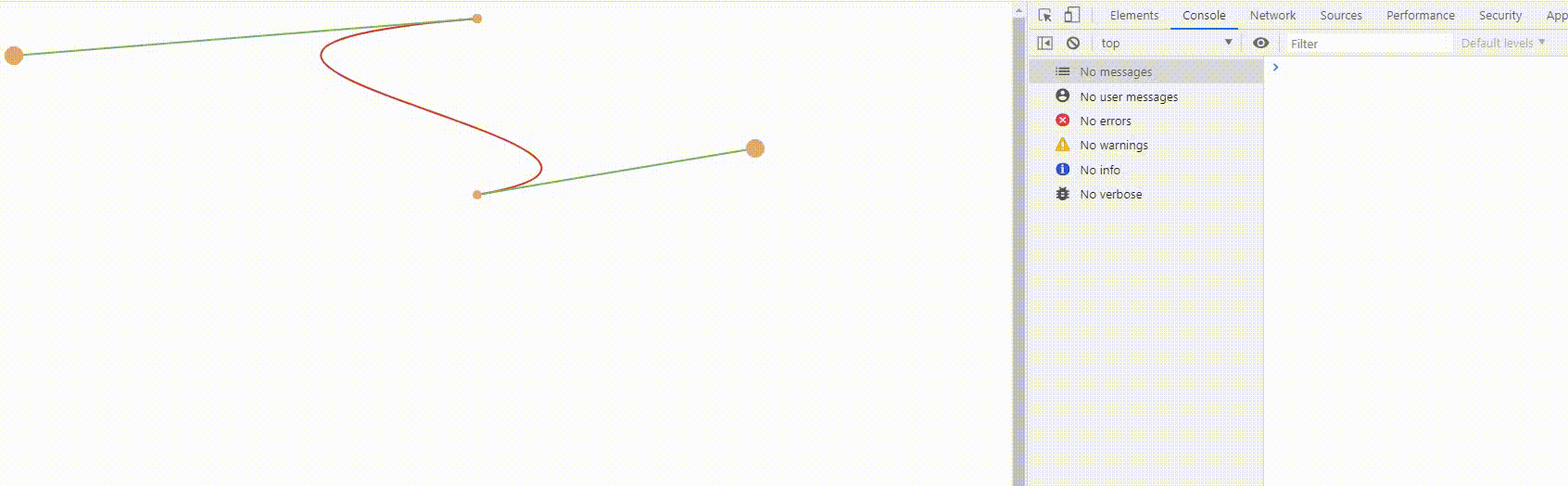

    效果演示

    思路

    • 使用canvas的bezierCurveTo方法,观察曲线效果。
    • 控制点的移动实现思路与淘宝的放大镜思路相似
    • 每更新一次控制点都重新绘制贝塞尔曲线和新的控制点

    代码

    这里只获取到坐标点,并没有做过多的后续处理,还比较粗糙。
    代码直接粘贴就好

    <!DOCTYPE html>
    <html lang="en">

    <head>
        <meta charset="UTF-8">
        <meta name="viewport" content="width=device-width, initial-scale=1.0">
        <title>Document</title>
        <style>
        </style>
    </head>

    <body>
        <canvas class="can" width="1000" height="1000"></canvas>
        <button>增加</button>
        <script>
        //用来存储贝塞尔曲线的控制点
            var pointarr = [{
                start: { x: 520, y: 10 },
                c1: { x: 20, y: 50 },
                c2: { x: 820, y: 150 },
                end: { x: 520, y: 200 }
            }]
            var canvas = document.querySelector('.can')
            var ctx = canvas.getContext('2d');
    		//绘制出控制点
            function draw_control() {
                for (var i = 0; i < pointarr.length; i++) {
                    var { start, c1, c2, end } = pointarr[i];
                    ctx.strokeStyle = "#7fb069";
                    ctx.beginPath();
                    //绘制c1点与start点的连线
                    ctx.moveTo(start.x, start.y);
                    ctx.lineTo(c1.x, c1.y);
                    //绘制c2点与end点的连线
                    ctx.moveTo(c2.x, c2.y);
                    ctx.lineTo(end.x, end.y);
                    ctx.stroke()
                    ctx.closePath();
                    ctx.fillStyle="#e6aa68"
                    //绘制start点
                    ctx.moveTo(start.x, start.y);
                    ctx.arc(start.x, start.y, 5, 0, 2 * Math.PI);
                    ctx.fill()
                    //绘制c1点
                    ctx.moveTo(c1.x, c1.y);
                    ctx.arc(c1.x, c1.y, 10, 0, 2 * Math.PI);
                    ctx.fill()
                    //绘制c2点
                    ctx.moveTo(c2.x, c2.y);
                    ctx.arc(c2.x, c2.y, 10, 0, 2 * Math.PI);
                    ctx.fill()
                    //绘制end点
                    ctx.moveTo(end.x, end.y);
                    ctx.arc(end.x, end.y, 5, 0, 2 * Math.PI);
                    ctx.fill()
                }
            }
            //绘制贝塞尔曲线
            function draw_line() {
                for (var i = 0; i < pointarr.length; i++) {
                    var point = pointarr[i];
                    ctx.beginPath();
                    ctx.moveTo(point.start.x, point.start.y);
                    ctx.bezierCurveTo(point.c1.x, point.c1.y, point.c2.x, point.c2.y, point.end.x, point.end.y);
                    ctx.strokeStyle = "#ca3c25";
                    ctx.lineWidth = 2;
                    ctx.stroke();
                }
            }
            draw()
            function draw() {
                draw_line();
                draw_control()
            }
            //移动控制点
            canvas.onmousedown = function (e) {
                // movementx,layer
                // if(e.layerX)
                // 判断选中的是哪个控制点
                var index, name;
                for (var i = 0; i < pointarr.length; i++) {
                    index = i
                    var { start, c1, c2, end } = pointarr[i];
                    var tag = Math.abs(start.x - e.layerX) <= 5 && Math.abs(start.y - e.layerY) <= 5;
                    if (tag) {
                        name = 'start'
                        break;
                    }
                    var tag1 = Math.abs(c1.x - e.layerX) <= 10 && Math.abs(c1.y - e.layerY) <= 10;
                    if (tag1) {
                        name = 'c1'
                        break;
                    }
                    var tag2 = Math.abs(c2.x - e.layerX) <= 10 && Math.abs(c2.y - e.layerY) <= 10;
                    if (tag2) {
                        name = 'c2';
                        break;
                    }
                    var tag3 = Math.abs(end.x - e.layerX) <= 5 && Math.abs(end.y - e.layerY) <= 5;
                    if (tag3) {
                        name = 'end';
                        break;
                    }
                }
                if(!name){
                    return
                }
                var { x, y } = pointarr[index][name];
                var space = { x: e.layerX - x, y: e.layerY - y };
                this.onmousemove = function (e) {
                //根据鼠标与控制点的关系得到新的控制点的坐标
                    if (name) {
                        // var {x,y} = pointarr[index][name]
                        x = e.layerX - space.x;
                        y = e.layerY - space.y;
                        pointarr[index][name] = { x, y };
                        var nxt = index + 1
                        if (name == 'end' && pointarr[nxt]) {
                            pointarr[nxt]['start'] = { x, y };
                        }

                        ctx.clearRect(0, 0, canvas.width, canvas.height)
                        //绘制新的效果图
                        draw()
                    }
                }
            }
            canvas.onmouseup = function () {
                this.onmousemove = function (e) {
                }
            }
            var btn = document.getElementsByTagName('button')[0];
            //新增贝塞尔曲线
            btn.onclick = function () {
                var i = pointarr.length - 1;
                var { start, end, c1, c2 } = JSON.parse(JSON.stringify(pointarr[i]));
                var dis = end.y - start.y
                start = JSON.parse(JSON.stringify(end));
                end.y = end.y + dis;
                c1.y = c1.y + dis;
                c2.y = c2.y + dis;
                var point = { start, c1, c2, end };
                pointarr.push(point);
                draw()
            }
        </script>
    </body>
    </html>


    逼逼赖赖,写完这个,就要去实现贝塞尔曲线运动啦canvas实现贝塞尔曲线运动
