  • Serial Flash Loader读写Flash存储芯片

    千次阅读 2016-08-17 20:54:10
    主要通过调用Quartus的ip核Serial Flash Loader对M25P16的擦除,写和读因为Serial Flash Loader没有仿真库,所以验证数据是否写入和读出正确时,这里采用Quartus 自带的SignalTap II 在线调试验证的先来看一下Serial ...

    主要通过调用Quartus的ip核Serial Flash Loader对M25P16的擦除,写和读

    因为Serial Flash Loader没有仿真库,所以验证数据是否写入和读出正确时,这里采用Quartus 自带的SignalTap II 在线调试验证的

    先来看一下Serial Flash Loader的调用
    这里写图片描述

    代码实现分为SPI和SPI_ctrl两个模块,Flash的擦除,写入,读写都在SPI_ctrl模块中,当然也可以单独分开,擦除,写入,读写各作为一个模块

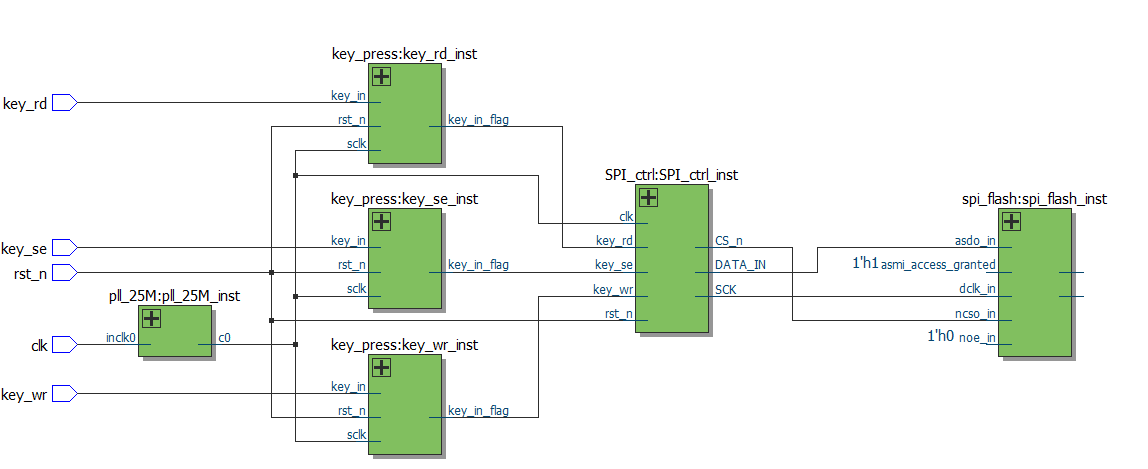

    先来一下RTL视图吧
    这里写图片描述

    实现以3个按键消抖后分别控制擦除,写入,和读

    时序图:
    SE(擦除)
    这里写图片描述
    PP(页写入)
    这里写图片描述
    RD(读)
    这里写图片描述

    实现代码:

    1.按键模块

    //key_press 主要代码
    //当按键按下时经过消抖延时后 产生一个按下的脉冲标志key_in_flag
    module  key_press(
                        input sclk,
                        input rst_n,
                        input key_in,
                        output reg key_in_flag
                        );
    //  .....
    always @(posedge sclk or negedge rst_n)
        if(rst_n ==1'b0)
            state <= IDLE;
        else begin
            case(state)
                IDLE    :   if(key_neg_flag == 1'b1)
                                state <=PRE_FLAG;
                PRE_FLAG:   if(pre_end_10ms == 1'b1 && key_in == 1'b0)
                                state <=KEY_FLAG;
                            else if(pre_end_10ms == 1'b1 && key_in == 1'b1)
                                state <= IDLE;
                KEY_FLAG:   if(key_pos_flag == 1'b1)
                                state <= POST_FLAG;
                POST_FLAG:  if(post_end_10ms == 1'b1)
                                state <= IDLE;
                default : state <=IDLE;
            endcase
        end

        //key flag
        always @(posedge sclk or negedge rst_n)
        if(rst_n == 1'b0)
            key_in_flag <= 1'b0;
        else if(state == KEY_FLAG && key_cnt == END_20MS)
            key_in_flag <= 1'b1;
        else
            key_in_flag <= 1'b0;
    //.......
    endmodule

    2.SPI_ctrl模块

    module SPI_ctrl(
                    input clk,
                    input rst_n,
                    input key_se,
                    input key_wr,
                    input key_rd,

                    output reg CS_n,
                    output reg SCK,
                    output reg DATA_IN
                    );
    //-------------instruction------
        parameter
                WR_Instru   = 8'h06,
                SE_Instru   = 8'hd8,
                PP_Instru   = 8'h02,
                RD_Instru   = 8'h03,
                ADDR        = 24'h000000,
                WR_DATA     = 8'h0f;//写一个byte为例
    //--------部分主要代码-------------
    //---------state ctrl falg ----------------------------------------
        wire wr_state_flag,se_state_flag,pp_state_flag,rd_state_flag;
        assign wr_state_flag = (state == WREN && cnt_sck == 7'd19)? 1'b1:1'b0;
        assign se_state_flag = (state == SE && cnt_sck == 7'd67)? 1'b1:1'b0;
        assign pp_state_flag = (state == PP && cnt_sck == 7'd83)? 1'b1:1'b0;
        assign rd_state_flag = (state == RD && cnt_sck == 7'd83)? 1'b1:1'b0;

        //---------en_sck ctrl flag ----------------------------------------
        wire en_sck_wr,en_sck_se,en_sck_pp,en_sck_rd;
        assign en_sck_wr = (state == WREN && cnt_sck == 7'd17)? 1'b1:1'b0;
        assign en_sck_se = (state == SE && cnt_sck == 7'd65) ? 1'b1:1'b0;
        assign en_sck_pp = (state == PP && cnt_sck == 7'd81) ? 1'b1:1'b0;
        assign en_sck_rd = (state == RD && cnt_sck == 7'd81) ? 1'b1:1'b0;
    //----------chip selection ctrl----------------------------------------
        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            CS_n <= 1'b1;
        else if(key_se || key_wr || key_rd || cnt_delay == 4'd15)
            CS_n <= 1'b0;
        else if(wr_state_flag||se_state_flag||pp_state_flag||rd_state_flag)
            CS_n <= 1'b1;
        else
            CS_n <= CS_n;

        //------------cs_n==0 cnt_sck++-----------------------------------------
        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            cnt_sck <= 7'd0;
        else if(CS_n == 1'b0)
            cnt_sck <= cnt_sck + 1'b1;
        else
            cnt_sck <= 7'd0;

        //-------------SCK signel en-----------------------------------------
        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            en_sck <= 1'b0;
        else if(cnt_sck == 7'd1)
            en_sck <= 1'b1;
        else if(en_sck_wr ||en_sck_se || en_sck_pp || en_sck_rd)
            en_sck <= 1'b0;
        else
            en_sck <= en_sck;

        //-----------SCK = ~SCK-----------------------------------------------
        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            SCK <= 1'b0;
        else if((state == WREN||state == SE||state == PP || state == RD) && en_sck)
            SCK <= ~SCK;
        else
            SCK <= 1'b0;

        //-------------DATA_IN ctrl--------------------------------------------
        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            data_wr <= WR_Instru;
        else if(state == WREN && en_sck == 1'b1 && SCK == 1'b0)
            data_wr <= {data_wr[6:0],data_wr[7]};
        else
            data_wr <= data_wr;

        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            data_se <= {SE_Instru,ADDR};
        else if(state == SE && en_sck == 1'b1 && SCK == 1'b0)
            data_se <= {data_se[30:0],data_se[31]};
        else
            data_se <= data_se;

        //-------------DATA_IN------------------------------
        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            DATA_IN <= 1'b0;
        else begin
            case(state)
                WREN    :   DATA_IN <= data_wr[7];
                SE      :   DATA_IN <= data_se[31];
                PP      :   DATA_IN <= data_pp[39];
                RD      :   DATA_IN <= data_rd[31];
                default :   DATA_IN <= 1'b0;
            endcase
        end

        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            data_pp <= {PP_Instru,ADDR,WR_DATA};
        else if(state == PP && en_sck == 1'b1 && SCK == 1'b0)
            data_pp <= {data_pp[38:0],data_pp[39]};
        else
            data_pp <= data_pp;

        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            shift_flag <= 1'b0;
        else if(cnt_sck > 7'd0 && cnt_sck <= 7'd63)
            shift_flag <= 1'b1;
        else
            shift_flag <= 1'b0;

        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            data_rd <= {RD_Instru,ADDR};
        else if(state == RD && en_sck == 1'b1 && SCK == 1'b0 && shift_flag == 1'b1)
            data_rd <= {data_rd[30:0],data_rd[31]};
        else
            data_rd <= data_rd;

        //------------key state choose flag-----------------------------------
        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            key_se_flag <= 1'b0;
        else if(key_se)
            key_se_flag <= 1'b1;
        else if(se_state_flag)// SE state end
            key_se_flag <= 1'b0;
        else
            key_se_flag <= key_se_flag;

        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            key_wr_flag <= 1'b0;
        else if(key_wr)
            key_wr_flag <= 1'b1;
        else if(pp_state_flag)// PP state end
            key_wr_flag <= 1'b0;
        else
            key_wr_flag <= key_wr_flag;

        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            key_rd_flag <= 1'b0;
        else if(key_rd)
            key_rd_flag <= 1'b1;
        else if(rd_state_flag)// RD state end
            key_rd_flag <= 1'b0;
        else
            key_rd_flag <= key_rd_flag;

        //-------------DELAY state keep------------------------------------------
        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            cnt_delay <= 4'd0;
        else if(state == DELAY)begin
            if(cnt_delay == 4'd15)
                cnt_delay <= 4'd0;
            else
                cnt_delay <= cnt_delay + 1'b1;
        end
        else
            cnt_delay <= 4'd0;

        //-------------------state skip-----------------------------------------
        always @(posedge clk or negedge rst_n)
        if(!rst_n)
            state <= IDLE;
        else begin
            case(state)
                IDLE    :   if(CS_n == 1'b0 && key_rd_flag)
                                state <= RD;
                            else if(CS_n == 1'b0)
                                state <= WREN;
                            else
                                state <= IDLE;
                WREN    :   if(CS_n == 1'b1)
                                state <= DELAY;
                            else
                                state <= WREN;
                DELAY   :   if(CS_n == 1'b0 && key_se_flag)
                                state <= SE;
                            else if(CS_n == 1'b0 && key_wr_flag)
                                state <= PP;
                            else
                                state <= DELAY;
                SE      :   if(CS_n == 1'b1)
                                state <= IDLE;
                            else
                                state <= SE;
                PP      :   if(CS_n == 1'b1)
                                state <= IDLE;
                            else
                                state <= PP;
                RD      :   if(CS_n == 1'b1)
                                state <= IDLE;
                            else
                                state <= RD;
                default :   state <= IDLE;
            endcase
        end

    endmodule


    3.TOP模块
    //因为Serial Flash Loader使用的是专用引脚,所以这里不用设置输出

    module SPI(
                        input clk,
                        input rst_n,
                        input key_se,
                        input key_wr,
                        input key_rd

                        );

    //M25P16根据手可知最大达到 50 MHz SPI Bus Interface
    //而手册中read data byte可知,a maximum frequency fR,读数据最大频率20Mhz
    //所以这里SCK信号是12.5MHz
    //比较简单的实现方法是:通过PLL对系统时钟进行分频得到25Mhz即可
    key_press key_se_inst(
                        .sclk(clk_25M),
                        .rst_n(rst_n),
                        .key_in(key_se),
                        .key_in_flag(key_se_flag)
                        );
    //....
    SPI_ctrl SPI_ctrl_inst(
                    .clk(clk_25M),
                    .rst_n(rst_n),
                    .key_se(key_se_flag),
                    .key_wr(key_wr_flag),
                    .key_rd(key_rd_flag),

                    .CS_n(CS_n),
                    .SCK(SCK),
                    .DATA_IN(DATA_IN)
                    );

        spi_flash   spi_flash_inst (
        .asdo_in ( DATA_IN ),
        .asmi_access_granted ( 1'b1 ),
        .dclk_in ( SCK ),
        .ncso_in ( CS_n ),
        .noe_in ( 1'b0 ),
        .asmi_access_request ( ),
        .data0_out (  )
        );

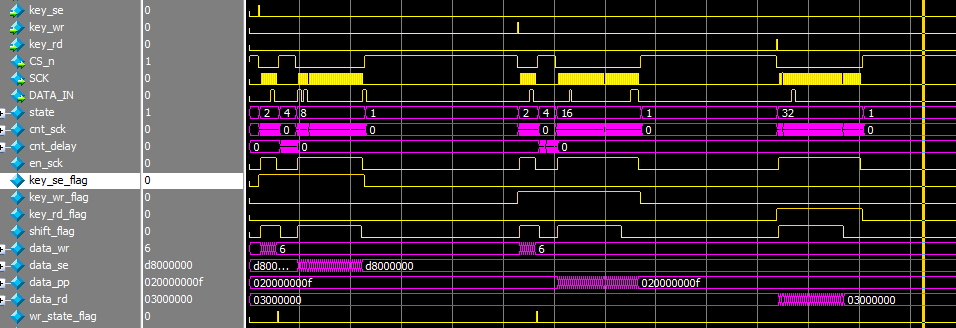

    因为Serial Flash Loader不能仿真验证,这里只对擦除,写入和读的时序进行仿真
    这里写图片描述

    时序达到要求后,进一步使用Signaltap验证是否准确写入和读出

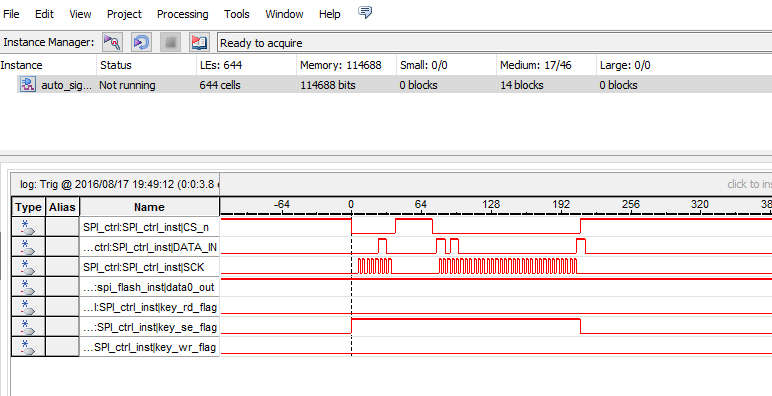

    擦除验证
    这里写图片描述

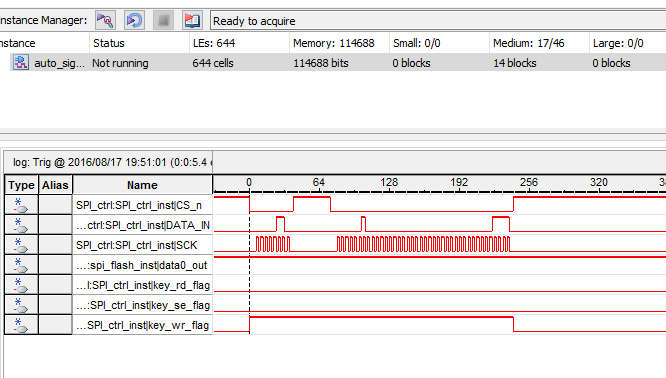

    写入验证
    这里写图片描述

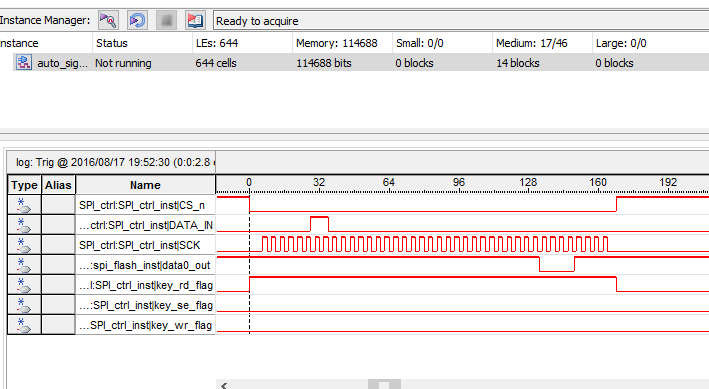

    读出验证
    这里写图片描述

    这里可以看到 DATA0_OUT的输出是’h0f 与我们写入的数据一致
