  • 计算机组成 计算机五大部件 I/...输入设备:凡是计算机发出计算机能识别的信号 就算输入设备OCR,扫描仪,耳麦 ,写字板等输出设备:能够接受识别计算机发出的信号数据 就是输出设备音响,显示器 ,打印机,机床...

    输入输出 I/O设备
    输入输出设备(I/O)起着人和计算机、设备和计算机、计算机和计算机的联系作用。
    输入设备:凡是对计算机发出计算机能识别的信号 就算输入设备
    OCR,扫描仪,耳麦 ,写字板等
    输出设备:能够接受和识别计算机发出的信号数据 就是输出设备
    音响,显示器 ,打印机,机床



    控制器
    控制器是指挥计算机的各个部件按照指令的功能要求协调工作的部件,是计算机的神经中枢和指挥中心,由指令寄存器IR(InstructionRegister)、程序计数器PC(ProgramCounter)和操作控制器0C(OperationController)三个部件组成,对协调整个电脑有序工作极为重要。


    控制器要遵循三个条件
    1 有规定性进行 IR
    2 自动性进行 PC
    3 有秩序的进行 OC


    1 有规定性进行
    按照规定进行,就要有指令,既然有指令,就要有存储指令的单元。于是就有了 “指令寄存器”


    以下出自百度:
    指令寄存器:用以保存当前执行或即将执行的指令的一种寄存器。指令内包含有确定操作类型的操作码和指出操作数来源或去向的地址。指令长度随不同计算机而异,指令寄存器的长度也随之而异。计算机的所有操作都是通过分析存放在指令寄存器中的指令后再执行的。指令寄存器的输人端接收来自存储器的指令,指令寄存器的输出端分为两部分。操作码部分送到译码电路进行分析(指令译码器),指出本指令该执行何种类型的操作;地址部分送到地址加法器生成有效地址后再送到存储器,作为取数或存数的地址。


    2 自动的进行
    当指令发出,进行执行指令,指令完成后程序自动加一,执行下一条指令,执行分为两种
    PS:早起办法是在指令中包含了下一条指令的地址。在指令执行过程中将这个地址送人指令地址寄存器即可达到程序持续运行的目的。这个方法适用于早期以磁鼓、延迟线等串行装置作为主存储器的计算机。根据本条指令的执行时间恰当地决定下一条指令的地址就可以缩短读取下一条指令的等待时间,从而收到提高程序运行速度的效果。


    1 顺序执行
    pc中存放程序首址,执行一条pc后,自动加一 ,执行下一条


    2 转移
    转移以后 地址和数据同时传送,地址传说到 “地址寄存器MAR”,数据传送到“程序计数器PC”
    (设:当i大于0 ,i小于0,等于0 其结果不同,就是转移)


    百度百科:http://baike.baidu.com/view/122229.htm




    3 有秩序的执行
    我们如何判断指令如何完成,是通过时间基准,知道大致什么时间完成一条指令。如此才能进行一条接一条的指令,于是有了 时序线路。(时序系统)
    PS:这块弄的我头发大,脑袋发呆啊,什么触发器,什么pc脉冲
    PS:完成一个特定操作,所持续的时间叫做节拍


    时序部件:触发器 - X端口和 cp端口 ,当数据加到x端口,但其数据并没有进入寄存器,需要cp端口脉冲一上来,触发器翻转,数据进去了(鬼才知道这是什么→_→)
    时钟 (一种基准单位,像手表中的 石英 有规律震动)









    posted on 2013-10-22 19:29 taoyuan7788 阅读(...) 评论(...) 编辑 收藏

    转载于:https://www.cnblogs.com/taoyuan7788/p/3382994.html

    展开全文
  • 实验内容(1) 用声卡发出的步进正弦输出信号再由声卡通过音频线直接采集为输入信号,由此分析声卡的幅值的频率特性曲线三. 实验步骤(1) 将计算机声卡的麦克风输入耳机或音箱输出口用音频线连上,如图1。声卡...

    一. 实验目的

    (1) 通过对计算机声卡系统的实测加深对频响函数的理解;
    (2) 对声音振动及测量有直观了解;
    (3) 对计算机声卡系统的频响特性有直观的认识。

    二. 实验内容

    (1) 用声卡发出的步进正弦输出信号再由声卡通过音频线直接采集为输入信号,由此分析声卡的幅值的频率特性曲线

    三. 实验步骤

    (1) 将计算机声卡的麦克风输入口和耳机或音箱输出口用音频线连上,如图1。声卡类型如图2。
    (2) 利用MatLab控制声卡发出正弦信号,信号幅值为0.4,同时利用matlab进行录音,记录此正弦信号。然后利用傅里叶变换,计算出记录信号的幅值。
    (3) 保持正弦信号输出的幅值不变,改变正弦信号的频率,重复以上过程。考虑到计算机与外设之间速度的不匹配,需要加入延时,详细设置见Matlab程序。

    这里写图片描述
    图 1音频线连接输入和输出口

    这里写图片描述
    图 2声卡类型

    maltab代码:

    fs = 22050;  %采样频率
    bits = 16;  %量化位数
    chan = 1;   %单通道
    tf = 5; %播音时间

    rec = audiorecorder(fs, bits, chan);        %设置录音器

    t = 1/fs : 1/fs : tf;
    M = [10:1:40, 41:10:201, 202:100:3002, 3003:500:8003, 8003:100:11000];   %正弦信号的频率

    rlt = zeros(size(M));
    i = 0;

    for f = M
        i = i + 1;
        y = 0.4 * sin(2 * pi * f * t);

        sound(y, fs, bits);     %播音,非阻塞函数,(f为声音的频率,fs为采样频率)
        record(rec, tf);        %录音,非阻塞函数
        pause(tf * 2);  %延时同步

        mydat = getaudiodata(rec);      %获取波形数据

        mydat1 = mydat(end - fs + 1 : end);     %从波形数据中取后1s中的数据
        mydat1 = abs(fft(mydat1)) ./ length(mydat1);    %进行傅里叶变换
        rlt(i) = max(mydat1) * 2;   %获取记录波形的幅值
    end


    plot(M, rlt)就会显示幅频响应曲线
    这里写图片描述

    四. 结论

    对于采样频率为22050Hz,16位量化单通道的设置,从测试的结果来看,在10Hz~8000Hz,幅频特性曲线平坦,这是从幅值上考虑声音不失真的条件。由于采样频率22050Hz,根据采样定律,理论上最多能够覆盖11025Hz以下的频率,而该声卡在8000Hz以下都能保持平坦的幅频特性,从这个角度考虑,该声卡应该算不错了(声卡的评价指标很多,除了幅频特性外,还有相频特性,总谐波失真和互调失真等等,幅频好不代表声卡好,但是好的声卡一定有好的幅频特性)。

    展开全文
  • 在这项研究中, 考虑多输入输出认知中继网络,其中主网络(PN)由一个发送器-接收器对和辅助网络由多个活动的源-目的地对和非再生的接力。 网络中的所有节点都部署有多个天线。 如何避免PN的干扰很重要二次网络...
  • 计算机由中央处理器(CPU)、内存(主存)、存储设备(磁盘(CD、光盘、闪存))、输入设备(键盘、鼠标)、输出设备(显示器、打印机)、通信设备(调制解调器、网卡)组成。这些组件通过一个被称为总线的子系统连接在一起。 总线...

    ⭐⭐⭐什么是计算机?🌙🌙🌙

    计算机是存储和处理数据的电子设备。包括硬件(可见的物理部分)和软件(不可见的指令)两部分。指令控制硬件完成特定的任务。
    了解计算机硬件知识,能更好地理解程序指令是如何对计算机及其组成部分产生作用的。
    计算机由中央处理器(CPU)、内存(主存)、存储设备(磁盘(CD、光盘、闪存))、输入设备(键盘、鼠标)、输出设备(显示器、打印机)、通信设备(调制解调器、网卡)组成。这些组件通过一个被称为总线的子系统连接在一起。
    总线相当于一条连接各组件的管道,数据和电信号通过总线在各组件之间穿梭往来。在个人计算机中总线搭建在主板上,主板是一个连接计算机各组件的电路板。
    中央处理器(Central Processing Unit,CPU)是计算机的大脑。它从内存中获取指令,然后执行指令进行处理。CPU通常分两部分:控制单元(control unit)和算术逻辑单元(arithmetic logic unit)。控制单元用于控制和协调其他组件的动作,算数逻辑单元用于完成数值(加减乘除)和逻辑(大于等于)运算。现在的CPU都是构建在一块小小的硅半导体芯片上,这块芯片上包含数百万被称为晶体管的小电路开关,用于处理信息。
    每台计算机都有一个内部时钟,该时钟以固定速度发射电子脉冲。这些脉冲用于控制和同步各种操作的步调。时钟速度越快,在给定时间段内执行的指令就越多。时钟速度的计量单位是赫兹(hertz,Hz),1Hz相当于每秒一个脉冲。20世纪90年代计算机的时钟速度通常以兆赫兹(MHz)表示。随着CPU速度的不断提高,目前计算机的时钟速度通常以千兆赫兹(GHz)来表示。
    最初开发的CPU只有一个核(core)。核是处理器中实现指令读取和执行的部分。为提高CPU的处理能力,芯片制造厂商现在生产了包含多核的CPU。一个多核CPU是一个具有两个或更多独立核的组件。

    ⭐⭐⭐比特和字节🌙🌙🌙

    信息(程序和数据)是如何存储在计算机中的呢?计算机就是一系列的电路开关。每个开关存在两种状态:关off-0 开 on-1。0和1被成为二进制系统中的数,并且一位二进制数称为1比特(bit)。
    计算机中最小存储单元是字节(byte),1个字节等于8bit。像3这样的小数字就可以存储在单个字节中,大数字可能就需要多个字节来存储。
    各种类型的数据(如数字、字符)都被编码为字节序列。程序员不需要关心数据的编码和和解码,这些都是由系统根据编码模式(schema)来自动完成的。编码模式是一系列的规则,控制计算机将字符、数字和符号翻译成计算机可以实际处理的数据。大多数模式都是将每个字符翻译成预先确定的一个比特串。例如,在流行的ASCII编码模式中,字符C是用一个字节01000011来表示的。
    计算机存储能力以字节为单位衡量:千字节KB、兆字节MB、千兆字节GB、万兆字节TB。
    计算机中的内存用于存储程序及其所需数据,由一个有序字节序列组成。可将内存想象成是计算机执行程序的工作区域。一个程序和它的数据在被CPU执行前必须移动到计算机的内存中。
    每个字节都有一个唯一的地址,使用该地址可以确定字节的位置,以便存储和获取数据。因为可以按照任意顺序存取字节,所以内存也被成为随机访问存储器(Random Access Memory,RAM)。而像磁带就只能按照顺序播放,属于顺序存储器。
    现在的个人计算机通常至少有4GB的RAM,但更常见的为6-8GB的。通常而言,内存越大,计算机运行速度越快,但这条简单的经验法则是有限制。
    内存中的内容永远非空,但其原始数据可能对于程序来说毫无意义。一旦新数据被放入内存,原先的内容就会被覆盖掉。同CPU一样,内存也是构建在一个表面嵌有数百万晶体管的硅半导体芯片上。与CPU相比,内存芯片更简单,更低速,也更便宜。

    ⭐⭐⭐存储设备🌙🌙🌙

    内存是一种易失的数据保存形式,断电时存储在内存中的信息会丢失。存储设备上存放的数据则会被永久保存。当计算机确实需要使用它们时再移入内存。因为从内存中读取比从存储设备上读取要快得多。
    存储设备主要有以下三种类型:磁盘驱动器、光盘驱动器、USB闪存驱动器。
    驱动器(drive)是对存储介质(如磁盘、光盘)进行操作的设备。存储介质物理地存储数据和程序指令。驱动器从介质中读取和将数据写入介质。
    磁盘
    每台计算机至少有一个硬盘驱动器。硬盘(hard disk)用于永久地存储数据和程序。在较新的个人计算机中,硬盘容量一般在500GB-1TB。磁盘驱动器通常安装在计算机内部。此外,还有移动硬盘。
    CD和DVD
    CD(compact disc)指光盘。CD-ROM只读光盘,是一种预压缩光碟,通常用于分发软件、音乐和视频,不过现在更趋向于使用互联网而非CD来进行分发了。 CD-R可录光盘(一次写入 多次读取) CD-RW可复写光盘,像磁盘一样可以将数据写到光盘上,然后用新的数据覆盖掉已有的数据。单张光盘的容量可达700MB。
    DVD指数字化多功能光盘/数字化视频光盘。DVD和CD外形很像,都可用于存储数据。一张DBVD上保存的信息量要多CD上多。一张标准DVD的存储容量是4.7GB。有两种类型的DVD:DVD-R可录DVD,DVD-RW可复写DVD。
    USB闪存 通用串行总线(Universal Serial Bus,USB)接口允许用户将多种外部设备,如打印机、数码相机、鼠标、外部硬盘驱动器等连接到计算机上。USB闪存驱动器(flash drive)是用于存储和传输数据的设备。闪存驱动器很小,大约1包口香糖的大小。它就像移动硬盘一样,可插入计算机的USB接口。
    输入设备和输出设备让用户可以与计算机进行通讯。

    ⭐⭐⭐屏幕分辨率🌙🌙🌙

    (screen resolution)指显示设备水平和垂直维度上的像素数。像素(“图像元素”)就是构成屏幕上图像的小点。比如对于一个17英寸(1英寸=0.0254米)的屏幕,分辨率一般为宽1024像素、高768像素。分辨率可以手工设置,分辨率越高,图像越锐化,越清晰。
    点距(dot pitch)指像素之间以毫米为单位的距离。点距越小,锐化效果越好。

    展开全文
  • 然后采样后的输入和输出信号进行希尔伯特变换、载波旋转,载波旋转后输入输出信号进行循环相关处理,搜索相关峰值,由峰值点确定循环位移量,最后结合采样频率和测试系统的标校时延,计算得到了RDSS业务通道零值...
  • 该隔离器一路信号输入、一路或两路隔离信号输出,输入,输出,电源三方隔离,抗干扰能力强,精度高,导轨安装。具有极高的性价比,工作十分可靠稳定,可以与单元组合仪表及DCS, PLC等系统配套使用,在油田、石化、...
  • 很多同学在BELLHOP Actup使用过程中发现存在程序... 这里本文以正弦波信号为例,对输入信号通过BELLHOP得到的单位冲激响应进行计算得到输出响应。(1)设置发射参数。这里设置采样频率为1600kHz;发射中心频率为160...

         很多同学在BELLHOP Actup使用过程中发现存在程序代码的缺失等问题,无法很好的工作。这里提供了本人编写的Actup使用说明书点击打开链接,以及相关代码点击打开链接。本人能力和水平有限,欢迎大家批评指正。

          这里本文以正弦波信号为例,对输入信号通过BELLHOP得到的单位冲激响应进行计算得到输出响应。

    (1)设置发射参数。

    这里设置采样频率为1600kHz;发射中心频率为160kHz,发射声源级为185dB,带宽为8kHz。这里通过.arr文件获取单位冲激响应。具体方式请参考本人编写的使用说明书。

    %by Dongtaishan
    %Last updated on April 17, 2018
    clear; close all; clc;

    %采样率
    sampling_rate=1600e3;

    %发射机中心频率
    %该值和计算噪声有关
    fc=160e3;

    radio=sampling_rate/fc  %采样率与中心频率的比值
    %发射机参数
    sl_db=185;  %发射机声源级
    bw=8e3;     %带宽

    %通过Actup的arr文件获取所需的幅值和时延(单位冲激响应)
    % %BELLHOP run ID
    % env_id='';
    % %read BELLHOP arr file:
    % [ amp1, delay1, SrcAngle, RcvrAngle, NumTopBnc, NumBotBnc, narrmat, Pos ] ...
    %     = read_arrivals_asc( [env_id '.arr'] ) ;
    % [m,n]=size(amp1);
    % amp=amp1(m,:);
    % delay=delay1(m,:);
    load delay
    load amp
    %风力等级
    windspeed=5;

    (2)设置发射数据。这里设置发送数据和通信速率,并加以采样得到采样后的波形。

    %Step 1: 创建任意波形(这里以正弦波为例)
    %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    F_Serial_Signal=[zeros(1,1),ones(1,1),zeros(1,10)];  %待发送串行数据
    Signal_L=length(F_Serial_Signal);                    %发送数据长度
    communication_rate=40e3;                       %通信速率
    Communication_radio= sampling_rate/communication_rate; %采样倍数
    signal=repmat(F_Serial_Signal,Communication_radio,1);
    signal2=reshape(signal,1,Signal_L*Communication_radio);      %调整后的数据
    signal_length=length(signal2);                 %数据长度
    t=0:1/sampling_rate:(signal_length-1)/sampling_rate;      %时间
    modulation_signal=cos(2*pi()*fc*t);            %载波信号
    tx_source=signal2.*modulation_signal;          %发送

    (3)加入噪声和多径干扰。首先对由.arr文件获得的单位冲激响应进行采样,并计算噪声级和接收端接收信号的信噪比。其次,加入多径干扰(与单位冲激响应卷积)和噪声。

    %Step 2:加入噪声和多径影响
    %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    Narrmx=10; %limit ourselves to use the first Narrmax paths

    %对单位冲激响应进行采样
    ir_vec=bharr2ir(delay, amp, sampling_rate);
    %strongest tap in dB
    maxamp_db=20*log10(max(abs(amp)))+sl_db;%声源级(dB)加由于信道衰减的能量(dB),表示接收到的信号的能量

    %噪声级
    [npsd_db]=ambientnoise_psd(windspeed, fc);%npsd_db是噪声的能量谱密度(单位频带内的能量)转换成dB,
    nv_db=npsd_db+10*log10(bw);%相当于能量谱密度乘以带宽,即该频带内的噪声的能量
    % maxamp_db和nv_db的差值应该为信噪比
    disp(['Strongest tap strength=' num2str(maxamp_db,'%.1f') ' dB; Noise variance=' num2str(nv_db,'%.1f') 'dB']);

    %考虑多径和噪声影响后的接收信号响应
    [rx_signal, adj_ir_vec]=uw_isi(ir_vec, maxamp_db, tx_source, nv_db);



    单位冲激响应采样函数如下:

    function ir_vec=bharr2ir(delay, amp, sampling_rate)
    %ir_vec=bharr2ir(delay, amp, sampling_rate) converts BELLHOP arrival-time
    %outputs to impulse responses.
    %
    %Input:
    %   delay, amp: BELLHOP arrival delay and amplitude (complex)
    %   sampling_rate: sampling rate of the impulse response
    %
    %Output:
    %   ir_vec: impulse responses at the baseband, sampled at the sampling rate
    %   specified
    %
    %by Dongtaishan
    %Last updated on April 17, 2018
    %去除0值
    valid_delay_index=find(delay>0);
    if isempty(valid_delay_index)
        disp('[bharr2ir]Error: Zero path simulated by BELLHOP.');
        return;
    end
    delay_vec=delay(valid_delay_index);
    amp_vec=amp(valid_delay_index);

    %单位冲激响应进行采样
    delay_min=min(delay_vec);
    delay_max=max(delay_vec);

    cir_length=round(delay_max*sampling_rate);
    ir_vec=zeros(cir_length, 1);

    %find individual ray paths
    for icn=1: length(delay_vec)
        %calculate the arrival index
        %init_delay gives some zeros priror to the first path
        arr_id=round(delay_vec(icn)*sampling_rate);

        %generate impulse response. Note that sometime, multiple returns can be
        %generate for the same delay in BELLHOP.
        ir_vec(arr_id)=ir_vec(arr_id)+amp_vec(icn);
    end
    考虑海洋湍流和风力函数如下:


    function [npsd_db]=ambientnoise_psd(windspeed, fc)
    %[npsd_db]=ambientnoise_psd(windspeed, fc) calculates ocean ambient noise
    %power spectrum density for center frequecy fc (in hertz).
    %
    %Input:
    %   windspeed: wind speed for ambient noise level calculation
    %   fc: center frequency of the acoustic band
    %
    %Output:
    %   npsd_db: noise power spectrum density in dB

    %Turbulance noise湍流噪声
    ANturb_dB=17-30*log10(fc/1000);

    %Ambient noise in dB (wind driven noise)
    ANwind_dB=50+7.5*sqrt(windspeed)+20*log10(fc/1000)-40*log10(fc/1000+0.4);

    %Thermo noise in dB (wind driven noise)热噪声
    ANthermo_dB=-15+20*log10(fc/1000);

    %Total noise PSD
    npsd_db=10*log10(10^(ANturb_dB/10)+10^(ANwind_dB/10)+10^(ANthermo_dB/10));
    % %Noise variance=bandwidth*npsd_db, assuming a flat spectrum within the band.
    % nv=npsd_db+10*log10(bandwidth);
    %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    %End of file
    %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    与单位冲激响应函数卷积并加入噪声的函数如下:
    function [y, adj_ir_vec]=uw_isi(ir_vec, sl_db, tx_source, nv_db)
    %y=uw_isi(ir_vec, sl_db, tx_source, nv) simulate underwater ISI channel
    %effects from multipath and ambient noisee
    %
    %Input:
    %   ir_vec is the channel impulse response (in baseband)
    %   sl_db is the source level in dB
    %   tx_source is the source signal (in baseband)
    %   nv_db is the noise level in dB
    %
    %Output:
    %   y is the channel output
    %   adj_ir_vec is the source level adjusted impulse response
    %
    %
    %发送信号与信道冲激响应进行卷积
    tx_sig=conv(tx_source, ir_vec);

    %接收信号信噪比
    SNR=sl_db-nv_db;

    %信道输出
    y=awgn(tx_sig,SNR);
    adj_ir_vec=ir_vec;



    (4)得到经调整后的冲激响应

    %Step 3: 经调整后的单位冲激响应
    %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    est_ir_vec=signal_mf(rx_signal, tx_source, length(ir_vec));
    function est_ir_vec=signal_mf(rx_signal, tx_source, cir_length)

    ttl_samples=length(tx_source);

    %generate matched-filter from the source signal
    txsig_flip=conj(tx_source(end:-1:1));

    %matched-filtering
    %division by ttl_samples is necessary for normalization
    est_ir_vec=conv(txsig_flip, rx_signal)/ttl_samples;
    est_ir_vec=est

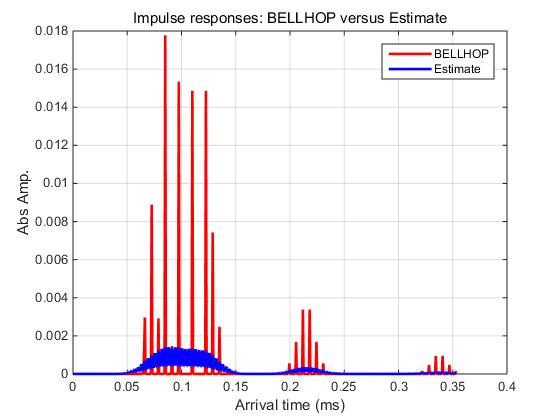

    (5)绘制采样和经调整后的冲激响应

    x_vec=(0: length(ir_vec)-1)/sampling_rate*1000;
    x_vec2=(0: length(est_ir_vec)-1)/sampling_rate*1000;

    figure(1),
    plot(x_vec, abs(adj_ir_vec), 'r-', x_vec2, abs(est_ir_vec), 'b-', 'Linewidth', 2); grid on; hold on;
    xlabel('Arrival time (ms)')
    ylabel('Abs Amp.');
    legend('BELLHOP', 'Estimate')
    title('Impulse responses: BELLHOP versus Estimate');

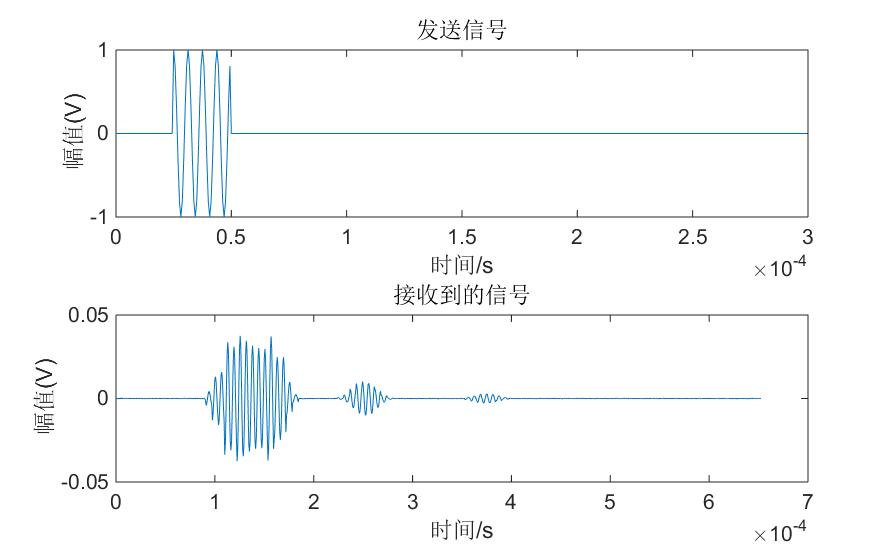

    (6)绘制发送和接收信号

    Ts=1/sampling_rate;

    t2=0:Ts:(length(rx_signal)-1)*Ts;

    figure(3)
    subplot(2,1,1)
    plot(t,tx_source)
    title('发送信号')
    xlabel('时间/s')
    ylabel('幅值(V)')
    set(gca, 'Fontsize', 16);

    subplot(2,1,2)
    plot(t2,rx_signal)

    title('接收到的信号')
    xlabel('时间/s')
    ylabel('幅值(V)')
    set(gca, 'Fontsize', 16);


    展开全文
  • 提出了一种基于合成脉冲Kong径雷达(SIAR)系统的单向多输入输出(MIMO)雷达方向综合方法。 针对单基地MIMO雷达,该雷达同时发射多载波频率的正交信号,并具有各自位置稀疏分布的发射接收阵列,以及低飞行...
  • 基于YCOB晶体中三波耦合方程理论模型,在抽运光波形能量、晶体长度相同的条件下,研究信号光的时间波形光参变啁啾脉冲放大(OPCPA)光谱转换效率...信号光脉冲时间特性OPCPA的光谱输出和转换效率产生很大的影响。
  • Description Input 输入第一行包含一个正整数 n, 表示房子的总数。...输出文件包含一个实数,表示平均有多少个房子被信号所覆盖,需保证输出结果与精确值的绝对误差不超过0.01。 Sample Input 4
  • 实验题目1:线性卷积的分段计算实验目的:实现重叠相加重叠保留算法,完成线性卷积...建立缓存序列,每次输入N点序列,通过计算x(n)h(n)的循环卷积实现线性卷积运算,将缓存的M‐1点序列卷积结果相加,并输出...
  • 用matlab,产生一个宽带噪声,并设计N=100阶的带通滤波器。计算接收机输入端的信噪比,和通过滤波器以后的信号。文件中有输入信号、噪声信号、滤波器和输出信号的图以及其频谱图,并且附有源程序。
  • 计算机组成部分 控制器Control:整个计算机的中枢神经,其功能是程序规定的控制信息进行解释,根据其要求进行控制,调度程序、数据、地址,协调计算机各个部分工作内存... 输入设备InputSysterm:输入设备与输出...
  • Description Input 输入第一行包含一个正整数 nnn,表示房子的总数。接下来有 nnn 行,分别表示 每一个房子的位置。对于 i=1,2,...,ni=1,2,......输出文件包含一个实数,表示平均有多少个房子被信号所覆盖,需...
  • 信号的频谱分析.pdf

    2021-01-18 22:52:41
    模拟产生离散系统的输入序列单位脉冲响应,分析FFT的计算长度对系统输出响应的影响;模拟产生连续时间信号,选取适当的采样频率对其采样,并用FFT算法计算其频谱,分析信号的观测时间长度,FFT的计算长度对信号...
  • 即电荷耦合器件,是20世纪70年代初发展起来的新型的固体成像器件,CCD芯片借助于必要的光学系统合适的外围驱动与处理电路,可以将景物图像,通过输入面空域上逐点的光电信号转换、存储传输,在其输出端产生一时...
  • 信号与系统实验报告5 MATLAB综合实验 项目二 连续系统的频域分析 目的 周期信号输入连续系统的响应可用傅里叶级数分析由于计算过程烦琐最适合用MATLAB计算通过编程实现输入信号输出信号的频谱时域响应的计算认识...
  • CPU是计算机的控制中心,主要由运算器、控制器、寄存器组...指挥并控制CPU、内存和输入输出设备之间数据的流动。 程序计数器(PC) 是专用寄存器,具有寄存信息计数两种功能,又称为指令计数器,在程序开始执行前,
  • 即电荷耦合器件,是20世纪70年代初发展起来的新型的固体成像器件,CCD芯片借助于必要的光学系统合适的外围驱动与处理电路,可以将景物图像,通过输入面空域上逐点的光电信号转换、存储传输,在其输出端产生一时...
  •  上拉是器件输入电流,下拉是输出电流;强弱只是上拉电阻的阻值不同,没有什么严格区分;对于非集电极(或漏极)开路输出型电路(如普通门电路)提升电流电压的能力是有限的,上拉电阻的功能主要是为集电极开路...
  • 在低频小信号情况下,...其中,H参数矩阵元素h12h21分别定义了正向电流增益反向电压增益,h11h22分别确定了网络的短路输入阻抗开路输出阻抗。h21表示输入电流对输出电流的控制作用。 如果用仪器直接测量H参...
  • 项目二 连续系统的频域分析目的周期信号输入连续系统的响应可用傅里叶级数分析由于计算过程烦琐最适合用MATLAB 计算通过编程实现输入信号输出信号的频谱时域响应的计算认识计算机在 系统分析中的作用任务1j? ? 1...
  • 信号与系统实验报告5 MATLAB 综合实验 项目二 连续系统的频域分析 目的 周期信号输入连续系统的响应可用傅里叶级数分析由于计算过程烦琐最适合用 MATLAB 计算通过编程实现输入信号输出信号的频谱时域响应的计算...
  • 该方法首先利用HMM心音信号进行时序建模,并计算出待识别心音信号输出概率评分;再将此识别概率评分作为小波神经网络的输入,通过小波神经网络将HMM的识别概率值进行非线性映射,获取分类识别信息;最后根据混合...
  • 在波束形成技术中,由于各输入通道相幅的不一致性阵元位置的误差,而将影响波束形成性能.本文以小型舷侧阵为研究对象,首先介绍了含有误差分量的波束模型,并推导了含有误差分量的波束输出能量模型.然后分别从阵元的...
  • 时域离散信号与系统第一章 时域离散信号与系统,本章内容,1.1 引言,1.2 模拟信号、时域离散信号和数字信号,1.3 时域离散系统,1.4 时域离散系统的输入输出描述法线性常系数差分方程,1.1 引 言,信号:模拟信号、时域...
  • 控制信号中,有的是微处理器送往存储器和输入输出设备接口电路的,比如:读/写信号、片选信号、中断响应信号等;也有是其它部件反馈给CPU的,比如:中断申请信号、复位信号、总线请求信号、设备就绪信号等。概念在...
  • 计算机硬件系统五大部分的介绍

    千次阅读 2010-01-18 14:45:00
    1.输入设备:指能够将数据程序转化为能被计算机接收的电信号的装置。如,键盘,鼠标,扫描仪摄像头等。2.输出设备:指能够将计算机内部的信息输出的装置。如,绘图仪,打印机等。3.存储器:指在计算机处理程序...
  •  上拉是器件输入电流,下拉是输出电流;强弱只是上拉电阻的阻值不同,没有什么严格区分;对于非集电极(或漏极)开路输出型电路(如普通门电路)提升电流电压的能力是有限的,上拉电阻的功能主要是为集电极开路...
  • 信号与系统实验2.信号与系统实验系统仿真实质上就是...控制系统最常用的时域分析方法是当输入信号为单位阶跃单位冲激函数时,求出系统的输出响应,分别称为单位阶跃响应单位冲激响应。在MATLAB中提供了求取连续...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 866
精华内容 346
关键字:

对信号输入计算和输出
