  • 思科交换机远程登录设置

    千次阅读 2019-11-12 21:35:11
    ##思科交换机远程登录设置 1、首先先连接好设备 2、通过pC3配置交换机 3、通过pc1 测试连接

    ##思科交换机远程登录设置
    1、首先先连接好设备
    设备连接图
    2、通过pC3配置交换机
    交换机配置
    3、通过pc1 测试连接
    连接测试

    展开全文
  • 交换机远程登录 以下实验基于 锐捷-交换机 RG-S3760E-24 目录 需求 思路 实现 小结 需求 实现远程访问交换机配置界面, 无需直连 switch 的 console 口, 实现多台电脑控制非并发访问交换机配置界面 思路 Windows ...

    交换机远程登录

    以下实验基于 锐捷-交换机 RG-S3760E-24

    目录

    1. 需求
    2. 思路
    3. 实现
    4. 小结

    需求

    实现远程访问交换机配置界面, 无需直连 switch 的 console 口, 实现多台电脑控制非并发访问交换机配置界面

    思路

    Windows 自带一个 Telnet, 用于实现远程登录, 但是远程登录需要 一个 IP 而且在同一个网段.
    所以我们需要对 Switch 和 PC 配置 IP, 使其在一个网段.
    然后 配置交换机开放相应端口.

    实现

    设备: 交换机 * 1, console 控制线 * 1, 网线 * 1, PC * 1, 超级终端;

    switch 配置部分:

    configure terminal                                        !进入全局配置模式
    interface vlan 1                                          !配置交换机管理 IP
    ip address 192.168.3.1 255.255.255.0                      !配置 IP
    no shutdown
    end

    ! 登录配置密码
    enbale secret level 1 0 ruijie                            !开放端口 1 密码 ruijie
    enable secret level 15 0 ruijie                           !开放端口 2 密码 ruijie

    ! 远程登录功能配置
    line vty 0 4                                              !线程配置
    password 0 ruijie                                         !配置界面密码
    login                                                     !启用 Telnet
    exit                                                      !退出界面

    配置 PC ip 为 192.168.3.x, 然后在 CMD 中输入 telnet 192.168.3.1

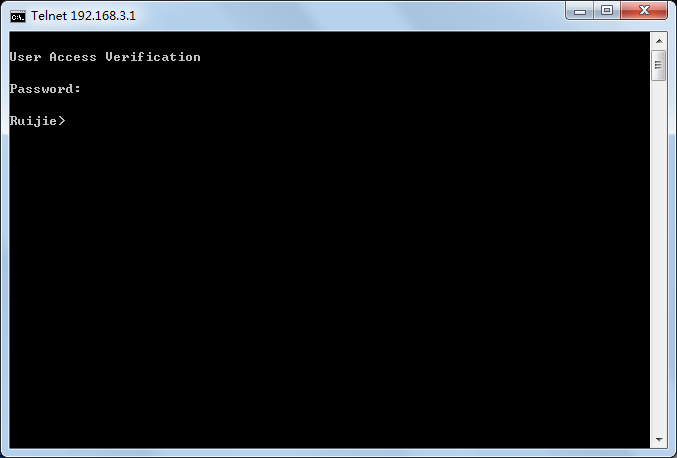

    结果如下
    结果:

    小结

    注意 开放的端口, 接线不要接错

    思考:将路由器接入 Switch 固定端口, 在路由器下的所有电脑是否能实现远程配置 Switch?

    展开全文
  • 3.4远程管理交换机 3.4.1创建连接 打开交换机Cisco Packet Tracer Student软件 设置交换机2960 设置计算机 使用网线连接交换机与计算机选择端口1(下图所示) 3.5配置IP地址 3.5.1配置交换机Ip地址 单击交换机 ...

    3.4远程管理交换机

    3.4.1创建连接

    打开交换机Cisco Packet Tracer Student软件

    设置交换机2960
    在这里插入图片描述

    设置计算机
    在这里插入图片描述

    使用网线连接交换机与计算机选择端口1(下图所示)
    在这里插入图片描述

    3.5配置IP地址
    3.5.1配置交换机Ip地址
    单击交换机 选择CLI进入
    在这里插入图片描述

    回车进入用户模式switch>
    输入en进如特权模式switch#
    输入conf t进入全局模式Switch(config)#
    输入int vlan 1打开vlan 1端口
    输入ip address 192.168.1.1 255.255.255.0 配置IP地址 网关
    输入no shutdown 不关闭(打开vlan1端口)
    在这里插入图片描述

    输入end 结束
    输入show ip int bri(简单的展示互联网IP) 查看接口信息(信息中出现UP代表端口已被使用 down代表端口没有被使用)
    空格… 出现IP地址
    在这里插入图片描述
    在这里插入图片描述

    在这里插入图片描述

    3.5.2配置计算机IP地址

    单击打开计算机选择Desktop IP设置
    在这里插入图片描述
    在这里插入图片描述

    3.5.3.ping检测

    在这里插入图片描述

    打开 输入ping 192.168.1.1检测连通性。
    在这里插入图片描述

    3.5.4.设置远程和特权模式密码
    进入全局模式
    打开line vty 0 1俩个端口
    设置密码password 123
    输入login确定密码
    输入exit返回全局
    设置特权密码:enable password 456
    如下图所示:
    在这里插入图片描述

    3.5.5.查看远程登录
    输入telnet (加IP地址)192.168.1.1
    输入远程登录密码123
    输入enable(en)
    输入特权密码:456
    (密码是隐藏的所以输入看不见)
    在这里插入图片描述

    展开全文
  • 交换机远程登录(图文讲解)

    千次阅读 2020-12-03 17:00:33
    交换机一般需要放在机房无法随时进行配置,因此需要远程登录交换机进行远程配置。 进入Cisco Packet Tracer Student软件进行模拟,添加交换机和计算机: 将交换机的0/1接口连接到计算机PC-PT PC4。 打开交换机,...

    交换机一般需要放在机房无法随时进行配置,因此需要远程登录交换机进行远程配置。
    进入Cisco Packet Tracer Student软件进行模拟,添加交换机和计算机:
    将交换机的0/1接口连接到计算机PC-PT PC4。
    在这里插入图片描述
    在这里插入图片描述

    打开交换机,进入CLI命令行界面。
    在这里插入图片描述

    按下“Enter”即可进入用户模式Switch>,在用户模式下输入“enable”进入特权模式,在特权模式下输入“config terminal”进入全局模式,在全局模式下输入“interface fastethernet 0/1”进入接口模式、第0模块第1接口。
    按下“exit”可依次退出当前模式。
    在这里插入图片描述

    也可以输入简写:此外在全局模式和接口模式直接输入“end”可跳到特权模式。
    在这里插入图片描述

    接下来开始远程登录的操作:
    首先在全局模式设置vlan 1和在接口模式设置IP地址和子网掩码,输入“no shutdown”开启vlan 1的接口,默认该接口关闭。
    在特权模式下输入“show ip int bri”显示IP接口简洁信息。
    在这里插入图片描述
    在这里插入图片描述

    接下来设置密码,在全局模式输入“line vty 0 4”开放线路并允许5个用户登录。
    进入接口模式后设置好远程登录密码:
    在这里插入图片描述

    在全局模式输入“enable password 110”设置特权模式的密码为110:
    在这里插入图片描述

    接下来设置计算机的IP:
    在这里插入图片描述

    选择Static(静态),然后输入IP地址和Subnet Mask(子网掩码):
    在这里插入图片描述

    进入Command Prompt(命令提示符),ping交换机的IP地址,检测网络连通性:
    在这里插入图片描述

    开始远程登录:输入telnet 192.168.1.1,输入远程登录密码:
    进入特权模式,输入特权模式密码:110,进入特权模式。
    在这里插入图片描述

    接下来便可以进行交换机设置了。

    展开全文
  • 交换机远程登录远程登录配置命令命令权限级别 远程登录配置命令 进入虚拟接口 int vlan 1 设置ip地址 ip add x.x.x.x /24 开启接口 undo shutdown 进入vty用户视图 user-interface vty 0 4 验证模式为密码模式 ...
  • 一实验目的 学习如何配置路由器的gatway、Console、vty、enable password 学习如何配置交换机的vlan1 gatway、Console、vty、enable password 学习如何安装telnet 学习如何远程登录交换机路由器二实验步骤路 由 配 ...
  • 交换机配置;交换机改名;交换机密码;交换机远程登录;交换机描述。
  • H3C交换机远程服务开启配置,介绍交换机的远程登录的开启,配置等操作
  • 华为交换机配置远程登录 配置思路: 一、密码认证登录模式 1、进入管理视图 2、进入用户视图:user-interface vty 0 4 3、设置认证模式: authentication-mode ? aaa AAA authentication none Login without ...
  • 在二层交换机中,IP地址仅用于远程登录交换机,对于交换机的运行不是必需,但是若没有配置管理IP地址,则交换机只能采用控制端口console进行本地配置和管理。 默认情况下,交换机的所用端口均属于VLAN1,VLAN1是...
  • 交换机远程登陆程序

    2014-01-06 10:27:58
    远程访问交换机的软件,可以对交换机进行远程配置,非常实用
  • lanswich配置之交换机远程AUX口登录

    千次阅读 2005-10-09 18:28:00
    交换机远程AUX口登录1 功能需求及组网说明 通过AUX口远程登录交换机『配置环境参数』1. 交换机通过电话号码82882285连接到PSTN2. PC通过电话号码82882275连接到PSTN3. 目前的命令行配置的交换机console口和aux...
  • 远程管理路由器 为了方便管理设备,可以使用设备上自带的Telnet远程管理设备 ...3.进入三层交换机虚接口配置IP地址 4.进入路由物理接口 配置IP地址 如图所示,配置步骤如下: AR1: <Huawei>system...
  • 交换机的telnet远程登录配置。1) 掌握交换机命令行各种操作模式的区别,以及模式之间的切换 2) 掌握交换机的全局基本配置 3) 掌握交换机端口的常用基本配置参数 4) 查看交换机系统和配置信息和当前交换机的工作状态
  • lanswich交换机远程TELNET登录

    千次阅读 2005-10-09 18:26:00
    功能需求及组网说明telnet配置『配置环境参数』PC机固定IP地址10.10.10.10/24SwitchA为三层交换机,vlan100地址10.10.10.1/24SwitchA与SwitchB互连vlan10接口地址192.168.0.1/24SwitchB与SwitchA互连接口vlan100接口...
  • 远程登录管理交换机

    2020-12-03 16:53:21
    Cisco软件中模拟的交换机和主机的远程登录 创建ip连接 进入cisco 创建一个2096交换机 创建一个主机 连接网线 点击主机进入desktop配置IP 配置好主机ip点击交换机交换机配置ip 点击第三个cli 空格进入用户...
  • 交换机远程连接(eNsp) 1.配置交换机 sys [Huawei]sysname sw1 2.关闭华为交换机信息提示中心 [sw1]undo info-center enable 3.永不超时 [sw1]user-interface console 0 [sw1-ui-console0]idle-timeout 0 0 4.配置...
  • 思科交换机配置远程登录命令

    千次阅读 2020-07-20 21:14:16
    首先我们给每台交换机配置ip地址。 sw1(config)#interface vlan 1 sw1(config-if)#no shutdown sw1(config-if)#ip address 192.168.1.1 255.255.255.0 sw1(config-if)#exit sw1(config)#username cisco password 123...
  • 思科 远程登录交换机

    2020-01-21 19:47:14
    一.拓扑图 二.对交换机进行配置 第一步:配置交换机的管理IP地址 注:默认的VLAN是VLAN1 ...第二步:配置交换机的远程虚拟终端登录密码 ...第三步:配置登录交换机特权模式密码 ...2.若能ping通就可以远程登录...
  • 基于Socket实现Telnet的交换机远程管理程序.pdf
  • 华为交换机远程登录和密码设置

    千次阅读 2020-04-24 10:23:57
    华为交换机远程登录和密码设置 console 口密码设置: 1.首先通过console口登录设备,默认有出售密码(见说明) 2.进入系统视图,配置如下: [Huawei] user-interface console 0 [Huawei] authentication-mode ...
  • INTEL交换机远程控制操作动画演示,只有动画演示教程。
  • 交换机远程管理

    2016-11-25 16:30:00
    对于三层交换机则不需要配置管理地址和默认网关地址,可使用三层交换机上的任何一个三层接口的IP地址来远程登录 。   2. 实验 实验1:同一网段内远程管理交换机 实验拓扑: Switch0交换机配置: ...
  • 3com交换机远程控制操作动画教程
  • 拓扑图:实验背景:利用主机本地登录交换机并进行配置:设置console口的口令设置enable的密码远程pC通过telnet远程登录交换机并将交换机的配置保存到FTP服务器上。当交换机出现故障时,重新购买一台交换机换上,然后...
  • 开启交换机的SSH服务功能 Ruijie#configure terminal Ruijie(config)#enable service ssh-server 生成加密密钥: Ruijie(config)#crypto key generate dsa #加密方式有两种:DSA和RSA,可以随意选择 Choose the size ...
  • 远程登录的配置: 1.pc–telnet远程控制交换机: 第一步:给交换机配置IP SW1(config)#interface vlan 1 //进入虚拟接口;(交换机是二层设备,只可以识别mac地址,因此不可以直接进接口配IP,需要进入虚拟接口配...
