  • 交换机端口加入vlan有三种方式

    千次阅读 2013-04-03 14:48:06
    交换机端口加入vlan有三种方式,分别是access、trunk和hybrid。 1、access端口只能加入一个vlan,一般用来连接交换机和pc,也可以连接交换机交换机。 2、trunk端口可以加入多个vlan,就是说可以允许多个vlan的...

    交换机的端口加入vlan有三种方式,分别是access、trunk和hybrid。

    1、access端口只能加入一个vlan,一般用来连接交换机和pc,也可以连接交换机和交换机。

    2、trunk端口可以加入多个vlan,就是说可以允许多个vlan的报文通过。trunk端口有一个默认vlan,如果收到的报文没有vlan ID,就把这个报文当做默认vlan的报文处理。trunk口一般用于连接两台交换机,这样可以只用一条trunk连接实现多个vlan的扩展(因为 trunk允许多个vlan的数据通过,如果用access口,那么一个vlan就要一条连接,多个vlan要多个连接,而交换机的接口是有限的)。对于 trunk口发送出去的报文,只有默认vlan的报文不带vlan ID,其它vlan的报文都要带vlan ID(要不然,对端的交换机不知道该报文属于哪个vlan,无法处理,也就不能实现vlan跨交换机扩展了)。简而言之,trunk端口的设计目的就是通 过一条连接实现多个vlan的跨交换机扩展。

    3、trunk端口是hybrid端口的特例,就是说hybrid端口可以实现比trunk端口更多的功能。hybrid端口可以加入多个 vlan,并可以设置该vlan的报文通过该端口发送是是否带vlan ID(trunk端口不能设置,只有默认vlan的报文不带vlan ID进行发送)。通过下面的两个例子(转载的),大家应该可以看出hybrid端口的设计目的。

    转载于:https://blog.51cto.com/mianhuhu/1170053

    展开全文
  • 实验环境packet tracer 5.3 Cisco2960 ...Switch(config)#vlan 20 //创建VLANSwitch(config-vlan)#name guanli //命名VLANSwitch(config-vlan)#exit Switch(config)#interface rang fa0/1-10 //进入多接口Sw...
    实验环境packet tracer 5.3 Cisco2960

    Switch(config)#vlan 20     //创建VLAN
    Switch(config-vlan)#name guanli    //命名VLAN
    Switch(config-vlan)#exit
    Switch(config)#interface rang fa0/1-10   //进入多接口
    Switch(config-if-range)#switchport mode access    //改成access模式
    Switch(config-if-range)#switchport access vlan 10    //加入VLAN

    转载于:https://blog.51cto.com/zhangsir/315656

    展开全文
  • 华为交换机基于端口划分vlan

    万次阅读 2016-01-19 15:32:16
    1. 像集线器一样,交换机提供了大量可供线缆连接的端口,这样可以采用星型拓扑布线。 2. 像中继器、集线器和网桥那样,当它转发帧时,交换机会重新产生一个不失真的方形电信号。 3. 像网桥那样,交换机在每...
    交换机的作用
    1. 像集线器一样,交换机提供了大量可供线缆连接的端口,这样可以采用星型拓扑布线。
    2. 像中继器集线器网桥那样,当它转发帧时,交换机会重新产生一个不失真的方形电信号。
    3. 像网桥那样,交换机在每个端口上都使用相同的转发或过滤逻辑。
    4. 像网桥那样,交换机将局域网分为多个冲突域,每个冲突域都是有独立的宽带,因此大大提高了局域网的带宽。
    5. 除了具有网桥集线器中继器的功能以外,交换机还提供了更先进的功能,如虚拟局域网(VLAN)和更高的性能。
    Vlan的作用
    交换机不能划分广播域,VLAN是一种比较新的技术,工作在OSI参考模型的第2层和第3层,一个VLAN就是一个广播域,VLAN之间的通信是通过第3层的路由器来完成的。与传统的局域网技术相比较,VLAN技术更加灵活,它具有以下优点: 网络设备的移动、添加和修改的管理开销减少;可以控制广播活动;可提高网络的安全性。Vlan主要用来划分广播域。

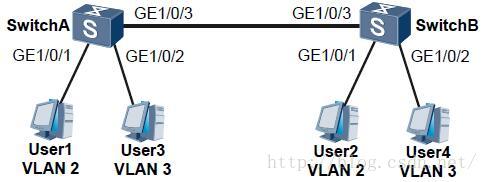

    组网需求:
    某企业的交换机连接有很多用户,且相同业务用户通过不同的设备接入企业网络。为了通信的安全性,同时为了避免广播风暴,企业希望业务相同用户之间可以互相访问,业务不同用户不能直接访问。可以在交换机上配置基于接口划分VLAN,把业务相同的用户连接的接口划分到同一VLAN。这样属于不同VLAN的用户不能直接进行二层通信,同一VLAN内的用户可以直接互相通信。

    组网图:


    配置思路:
    采用如下的思路配置基于接口划分VLAN:
    1. 创建VLAN并将连接用户的接口加入VLAN,实现不同业务用户之间的二层流量隔
    离。
    2. 配置SwitchA和SwitchB之间的链路类型及通过的VLAN,实现相同业务用户通过
    SwitchA和SwitchB通信。
    操作步骤:
    <switchA>sys
    [switchA]valn batch 1 2                            #新建Vlan ,其中vlan 1已经默认建好,所有端口都在Vlan1 下
    [switchA]int GigabitEthernet0/0/2          #配置千兆网以太网口2
    [switchA-GE0/0/2]port link-type access #将端口设置为access模式,表示直接与终端连接
    [switchA-GE0/0/2]port default vlan 2     #将端口加入vlan2中
    [switchA-GE0/0/2]quit                              #退出当前视图
    [switchA]int GigabitEthernet0/0/3          #进入千兆以太网口3
    [switchA-GE0/0/3]port link-type trunk   #将端口设置为trunk模式,表示同交换机相连
    [switchA-GE0/0/3]port trunk allow-pass vlan 1 2   #配置网口3同时允许vlan 1 和vlan 2通过
    [switchA-GE0/0/3]quit                             #退出当前视图
    [switchA]


    switchB的配置跟switchA的配置一毛一样。

    给四台机器同时配置同一网段的ip
    user1:  192.168.0.1
    user2:  192.168.0.2
    user3:  192.168.0.3
    user4:  192.168.0.4
    user1 能ping 通user2,不能ping通user3和user4
    user3 能ping 通user4,不能ping通user1和user2.


    展开全文
  • 交换机基于端口划分vlan

    千次阅读 2018-05-02 15:01:20
    https://blog.csdn.net/u010603691/article/details/50542840
    展开全文
  • 1. 背景一般实现VLAN间通信,要不就用三层交换机,要不就是用单臂路由,这两种方式都很烧钱,所以当有VLAN间通信的需求,并且VLAN间通信的数据量不是很大的话,用50块的SOHO路由搭建网络就很实惠了。我原始的需求是...
  • 交换机端口配置多VLAN的DHCP方法

    千次阅读 2020-08-18 18:49:58
    交换机端口配置多VLAN 这里选择MAC VLAN和端口 VLAN的结合方式实现端口可以获取多网段地址 //创建vlan10和vlan20,并设置vlan10为mac vlan [H3C]vlan 10 20 [H3C]mac-vlan mac-address 00e0-4c36-0000 mask ffff-ffff...
  • VLAN 划分——基于交换机端口划分VLAN

    万次阅读 多人点赞 2018-05-12 16:23:20
    说简单点,就是为主机之间创建通信道路的机器,如下图,各主机连接同个交换机,且IP在同一网段,在同一VLAN,他们是可以互相通信的,他们就简单构成了一个局域网。刚才提到了vlanvlan又是什么呢?同样度娘一下:...
  • 3.掌握VLAN的原理及基于交换机端口VLAN划分方法。 实验内容: 熟悉PacketTracer模拟器的实验环境,了解其中的各个网络设备的连接介质,对交换机进行简单的配置。建立实验的拓扑图,并在交换机上进行基于端口的...
  • 交换机 VLAN 端口类型

    千次阅读 2017-12-04 21:21:52
    交换机VLAN端口可以分为Access、Trunk和Hybrid 3中类型。Access端口交换机上用来直接连接用户终端的接口,它只允许属于该端口的缺省VLAN的帧通过。Access端口交换机上用来直接连接用户终端的端口,它只允许...
  • 基于交换机端口划分VLAN

    千次阅读 2019-07-16 17:23:35
    1)基于端口vlan 基于端口vlan,是划分虚拟局域网最简单有效的方法。实际上时某些交换端口的集合,网络管理员只需要管理和配置交换端口,而不管交换端口连接什么设备。 2)基于MAC地址 只有网卡才分配MAC...
  • tag报文结构的变化是在源mac地址和目的mac地址之后,加上了4bytes的vlan信息,也就是vlan tag头; 一般来说这样的报文普通PC机的网卡是不能识别的。 带802.1Q的帧是在标准以太网帧上插入了4个字节的标识。...
  • 通过交换机的Console端口管理交换机属于带外管理,不占用交换机的网络接口,其特点是需要使用配置线缆,近距离配置。第一次配置交换机必须利用Console端口进行配置。 交换机的命令行操作模式主要有:用户模式、特权...
  • 该博客纯粹为了记录自己的实验中的问题和新学习的东西的整理,放在word文档怕丢失,手写又懒得写。...主机需要与交换机相连,交换机可以是二层交换机或者是三层交换机VLAN配置思路是:Multilayer Switch1和Sw...
  • H3C交换机基于端口VLAN的配置示例

    千次阅读 2017-11-21 16:20:00
    以下内容摘自笔者2009年度巨作,获得多项大奖,并在半年内成功重印的图书——《Cisco/H3C交换机配置...为了帮助大家对以上VLAN创建和基于端口VLAN的配置方法有一个全面的掌握,现例举两个典型的H3C交换机基于端口VL...
  • 在一个大型网络中,一般都都配置了大量的VLAN,在平时使用中,一般都是查询在一个VLAN中配置了哪些交换机端口,可以用下面的命令: show vlan 也可以显示所有的VLAN的端口配置: show vlan 如果...
  • 交换机Access端口配置及VLAN的创建

    千次阅读 2020-05-08 10:53:28
    一.为了避免冲突域,同时扩展传统局域网以接入更多计算机,可以在局域网中使用二层交换机交换机能有效隔离冲突域,但是由于...VLAN技术-一个物理的LAN在逻辑上划分成多个广播域。VLAN内的主机间可以直接通信,而...
  • VLAN(Virtual Local Area Network,虚拟局域网)是将一个物理以太网结构在逻辑上划分成多个广播域的通信...在交换机上配置基于接口划分VLAN业务相同的用户的接口划分到同一VLAN。实现不同VLAN的不能进行二层通信
  • 交换机端口vlan模式

    千次阅读 2013-06-08 11:01:58
    参考资料: Ø Acess端口收报文 收到一个报文,判断是否有VLAN信息:如果没有则打上端口的PVID,并进行交换转发,如果...也可以实现交换机级连时的缺省VLAN1报文交换,但不能实现VLAN透传。) Ø trunk端口收报文:
  • 华为交换机批量加入 Vlan 方法

    千次阅读 2018-06-21 13:30:00
    华为交换机单独加入vlan太麻烦,思科有批量加入vlan的方法,华为也有。要求 1~6口划分到vlan2,6~12口划分到vlan3,13~18口划分到vlan4,19~24口划分到vlan5.25,~26 加入trunk. 创建vlan 2~vlan4,4个vlan也可以使用...
  • 华为交换机配置VLANVLANif

    万次阅读 多人点赞 2016-10-20 16:49:56
    转自: ...当我们的配置好交换机之后一般都会配置vlan...那么今天小编将指导大家完成华为交换机vlan配置和vlanif接口的配置 工具/原料 华为交换机一台 电脑一台 方法/步
  • Cisco Packet Tracer中在多交换机上配置基于端口VLAN 添加两台交换机和四台主机 主机0与主机1与交换机0接口fa0/1和fa0/11连接,分别划分在VLAN10和 VLAN20中,IP分别为192.168.10.1和192.168.20.1 主机2与主机3...
  • 交换机端口vlan tag/untag处理情况

    千次阅读 2020-09-29 23:07:25
    为了理解VLAN内报文的转发,就必须要知道交换机对于不同VLAN报文的tag/untag的...在入方向上,交换机的根本任务就是决定该报文是否允许进入该端口,根据入报文的tag/untag的属性以及端口属性,细分为如下情况: 1)...
  • Cisco Packet Tracer中在单交换机上配置基于端口VLAN VLAN介绍: VLAN(Virtual Local Area Network)的中文名为"虚拟局域网"。 虚拟局域网(VLAN)是一组逻辑上的设备和用户,这些设备和用户并不受...
  • 把vlan划分到端口上大概思路:①创建VLAN②进入端口中,改变端口模式③将端口划入到VLAN中④查看是否成功把端口加入VLAN 里 打开eNSP模拟器 选择交换机拖动S5700到拓扑图上,选中交换机 然后开启设备,然后进入...
  • 路由器划分VLAN,是将路由器配置为各VLAN的网关,实现VLAN间路由,也就是所说的单臂路由。 路由器配置VLAN,不能将物理端口划分到VLAN中,...第一步:在交换机上建立VLAN,并将交换机的各端口按照你的意愿划分到你所
  • 华三(h3c)交换机操作命令详解vlan切换

    万次阅读 多人点赞 2014-05-21 17:30:43
    华三(h3c)交换机操作命令详解vlan切换。 以我自己公司的交换机为准,和思科一样的操作,相当方便! 自学上手也快,“?”到底,如果能看到英文的话!!
  • 实验要求: 拓扑结构如图,要求PC0与PC1能相互ping通,PC2与PC3能相互ping通。 ... PC的网关要设置为SW1对应交换机端口的IP。 三层交换机SW2要启用路由功能。 SW2交换机划分VLAN,给虚拟V...
