  • 博达交换机的console线序和H3C不一样,此线序为H3C的console线转换成博达交换机的方式,记住,按照此线序只需要压一头,另外一头还是按照568B线序压,完成后的转换线,直接和H3C的console线对接即可使用
  • 交换机

    千次阅读 2016-08-21 11:16:05
    网络节点上话务承载装置、交换级、控制和信令设备以及其他功能单元的集合体。交换机能把用户线路、电信电路和(或)其他要互连的功能单元根据单个用户的请求连接起来。 简单的说,交换机(英文:Switch,意为“开关”)...

    一、交换机的定义:

    网络节点上话务承载装置、交换级、控制和信令设备以及其他功能单元的集合体。交换机能把用户线路、电信电路和(或)其他要互连的功能单元根据单个用户的请求连接起来。

    简单的说,交换机(英文:Switch,意为“开关”)是一种用于电信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。

    交换(switching)是按照通信两端传输信息的需要,用人工或设备自动完成的方法,把要传输的信息送到符合要求的相应路由上的技术的统称。广义的交换机(switch)就是一种在通信系统中完成信息交换功能的设备。

    在计算机网络系统中,交换概念的提出改进了共享工作模式。我们以前介绍过的HUB集线器就是一种共享设备,HUB本身不能识别目的地址,当同一局域网内的A主机给B主机传输数据时,数据包在以HUB为架构的网络上是以广播方式传输的,由每一台终端通过验证数据包头的地址信息来确定是否接收。也就是说,在这种工作方式下,同一时刻网络上只能传输一组数据帧的通讯,如果发生碰撞还得重试。这种方式就是共享网络带宽。

    二、交换机工作原理:

    工作在数据链路层。交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条背部总线上,控制电路收到数据包以后,处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上,通过内部交换矩阵迅速将数据包传送到目的端口,目的MAC若不存在,广播到所有的端口,接收端口回应后交换机会“学习”新的地址,并把它添加入内部MAC地址表中。

    使用交换机也可以把网络“分段”,通过对照MAC地址表,交换机只允许必要的网络流量通过交换机。通过交换机的过滤和转发,可以有效的减少冲突域,但它不能划分网络层广播,即广播域。交换机在同一时刻可进行多个端口对之间的数据传输。每一端口都可视为独立的网段,连接在其上的网络设备独自享有全部的带宽,无须同其他设备竞争使用。当节点A向节点D发送数据时,节点B可同时向节点C发送数据,而且这两个传输都享有网络的全部带宽,都有着自己的虚拟连接。假使这里使用的是10Mbps的以太网交换机,那么该交换机这时的总流通量就等于2x10Mbps=20Mbps,而使用10Mbps的共享式HUB时,一个HUB的总流通量也不会超出10Mbps。

    总之,交换机是一种基于MAC地址识别,能完成封装转发数据包功能的网络设备。交换机可以“学习”MAC地址,并把其存放在内部地址表中,通过在数据帧的始发者和目标接收者之间建立临时的交换路径,使数据帧直接由源地址到达目的地址。

    三、交换机的作用与功能

    交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。目前交换机还具备了一些新的功能,如对VLAN(虚拟局域网)的支持、对链路汇聚的支持,甚至有的还具有防火墙的功能。

    学习:

    以太网交换机了解每一端口相连设备的MAC地址,并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。
    转发/过滤:当一个数据帧的目的地址在MAC地址表中有映射时,它被转发到连接目的节点的端口而不是所有端口(如该数据帧为广播/组播帧则转发至所有端口)。
    消除回路:当交换机包括一个冗余回路时,以太网交换机通过生成树协议避免回路的产生,同时允许存在后备路径。
    交换机除了能够连接同种类型的网络之外,还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。如今许多交换机都能够提供支持快速以太网或FDDI等的高速连接端口,用于连接网络中的其它交换机或者为带宽占用量大的关键服务器提供附加带宽。
    一般来说,交换机的每个端口都用来连接一个独立的网段,但是有时为了提供更快的接入速度,我们可以把一些重要的网络计算机直接连接到交换机的端口上。这样,网络的关键服务器和重要用户就拥有更快的接入速度,支持更大的信息流量。

    四、总结一下交换机功能

    1. 像集线器一样,交换机提供了大量可供线缆连接的端口,这样可以采用星型拓扑布线。
    2. 像中继器、集线器和网桥那样,当它转发帧时,交换机会重新产生一个不失真的方形电信号。
    3. 像网桥那样,交换机在每个端口上都使用相同的转发或过滤逻辑。
    4. 像网桥那样,交换机将局域网分为多个冲突域,每个冲突域都是有独立的宽带,因此大大提高了局域网的带宽。


    5. 除了具有网桥、集线器和中继器的功能以外,交换机还提供了更先进的功能,如虚拟局域网(VLAN)和更高的性能。

    展开全文
  •  地铁一号线工程总投资为68.95亿元,其中静态投资达65.3亿元。该线路从刘园至双林全长26.195公里,其中地下线路13.915公里。线路共设车站23座;车辆段、停车场各1处;调度控制室中心1座。...
  • 项目介绍  产品生产过程所经过的路线,即从原料进入生产现场开始,经过加工...作为一家以太网控制机械自动化的创新者,公司正在扩展他们的机械集成方案,通过在单个机械或者机组中植入工业网络,力图为机械控制行业树
  • 项目概述:车载乘客信息系统可提供列车时间信息、政府公告、出行参考、股票信息、媒体资讯、广告等实时多媒体信息;在火灾、阻塞及恐怖袭击等紧急情况下,提供动态紧急疏散指示。
  • 线器、交换机与路由器有什么区别?

    万次阅读 多人点赞 2018-11-08 10:29:09
     在带宽占用方面,集线器所有端口是共享集线器的总带宽,而交换机的每个端口都具有自己的带宽,这样就交换机实际上每个端口的带宽比集线器端口可用带宽要高许多,也就决定了交换机的传输速度比集线器要快许多。...

    转发自:https://mp.weixin.qq.com/s/YXWBw3aFTSEFvkg_oN9eQA

    我相信我们都玩过一款特别火的游戏:帝国时代。小时候想要玩帝国时代,需要到软件城购买盗版光盘安装(大概3块钱一张左右的样子,当时已经觉得很便宜了,谁想到现在有了网络之后是免费)。下载完成后只能进行单机模式。

    小A是一个帝国时代大神,他打通了游戏的所有关卡,可以一个人单挑8个疯狂的电脑。渐渐他觉得无聊了,想要找小伙伴一起PK。

    但是如何实现两台设备的互联呢?小A很聪明,他发明了一个类似于USB口一样的可以传输数据的端口,他将其命名为网口。小A通过一根网线将自己的电脑与小B的网口相连,实现了两台电脑间的互连。

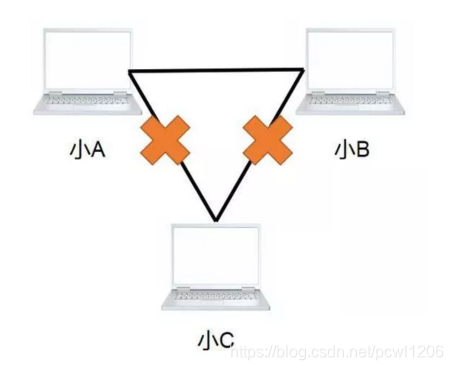

    两个小伙伴很开心,联机玩了起来,这时被路过的小C看见了,小C也要加入进来。但是我们知道,每台电脑只有一个网口,无法实现三台电脑的相互连接,那要要怎么办呢?

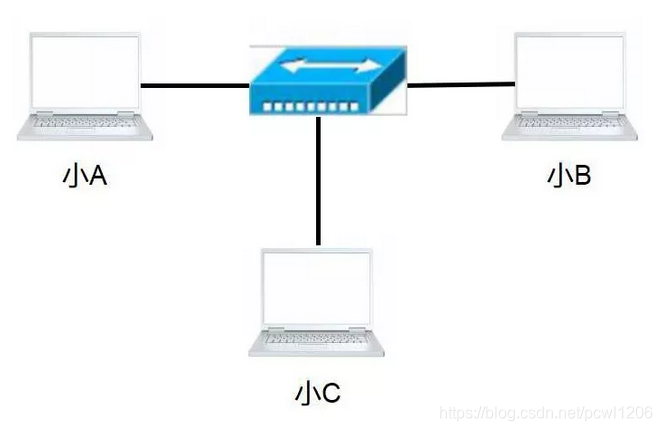

    这时候小B出了一个主意:咱们再找一台计算机,给他多设计几个网口,我们每个人都连到这台计算机的网口上,不也实现咱们哥几个之间的互连了吗。

    说干就干,于是他们设计出了一款微型计算机,他本身具备多个网口,专门实现多台计算机的互联作用,这个微型计算机就是集线器(HUB)。顾名思义,集线器起到了一个将网线集结起来的作用,实现最初级的网络互通。集线器是通过网线直接传送数据的,我们说他工作在物理层。

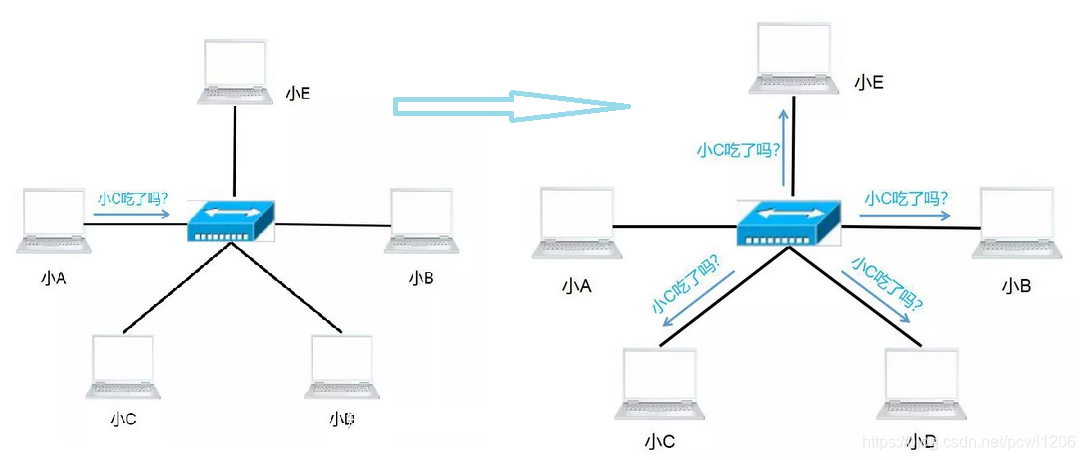

    有了集线器后,越来越多的小伙伴加入到游戏中,小D、小E等人都慕名而来。然而集线器有一个问题,由于和每台设备相连,他不能分辨出具体信息是发送给谁的,只能广泛的广播出去。

    例如小A本来想问小C:你吃了吗?结果小B,小D和小E等所有连接在集线器上的用户都收到了这一信息,且由于处于同一网络,小A说话时其他人不能发言,否则信息间会产生碰撞,引发错误,我们叫做各设备处于同一冲突域内。

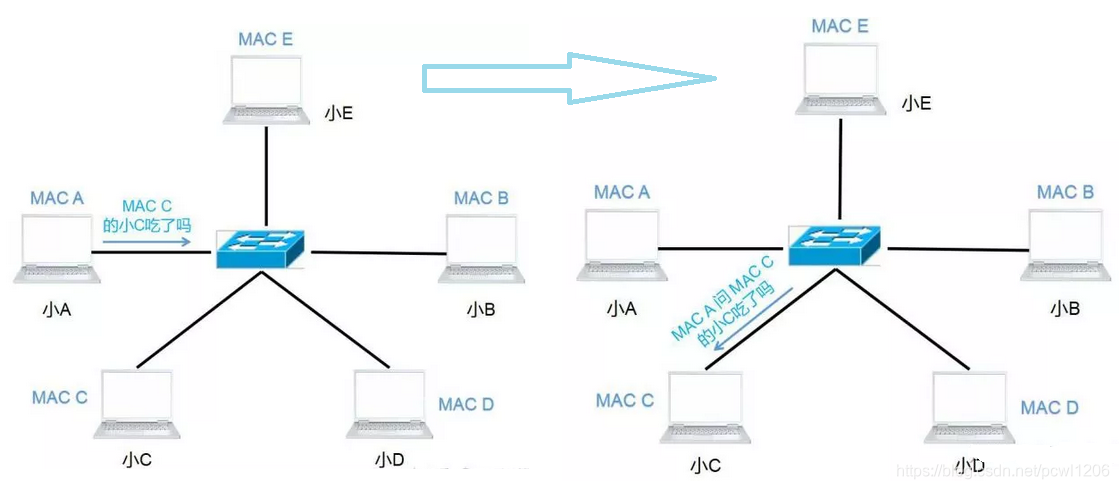

    这样的设备用户体验极差,于是小伙伴们一起讨论改进措施。这时聪明的小D发话了:我们给这台设备加入一个指令,让他可以根据网口名称自动寻址传输数据。

    比如我把小A的网口命名为macA,将小C的命名为macC,这时如果小A想要将数据传给小C,则设备会根据网口名称macA和macC自动将资料从A的电脑传送到C的电脑中,而不让小B、小D和小E收到。

    也就是说,这台设备解决了冲突的问题,实现了任意两台电脑间的互联,大大地提升了网络间的传输速度,我们把它叫做交换机。由于交换机是根据网口地址传送信息,比网线直接传送多了一个步骤,我们也说交换机工作在数据链路层。





    这回小伙伴们高兴了,他们愉快地玩耍起来。渐渐地,他们在当地有了名气,吸引了越来越多的小伙伴加入到他们的队伍中。直到有一天,一个外村的小伙突然找上门来,希望能和他们一起互联,实现跨村间的网络对战。

    小A说可以呀,于是他们找了一根超长的网线将两个村落的交换机连在了一起。结果发现一件奇怪的事:两个村落间竟然不能相互通信。怎么着,原来那边的电脑和他们用的不是一套操作系统,这导致信息间的传送形式的不匹配。在这期间,还有其他村落的人也来找过小A,可是小A发现,每个村子之间用的操作系统都不一样。

    这可咋办呐?难道以后只能各自村子玩各自的了吗?为了解决这一问题,各村的小伙伴们坐在一起组织了一场会议,最终得出了一套解决方案:采用同样的信息传送形式(像不像秦始皇统一度量衡)。

    那如何实现呢?小伙伴们规定,不同的村子间先在各自的操作系统上加上一套相同的协议。不同村落通信时,信息经协议加工成统一形式,再经由一个特殊的设备传送出去。这个设备就叫做路由器。路由器通过IP地址寻址,我们说它工作在计算机的网络层。

    这样,经由如此的一系列改装,小A终于带领村民们实现了整个乡镇的通信。随着越来越多的城里人也加入小A的协议,小A带领村民逐步实现了全市、全国乃至全世界的通信。这一套协议便是TCP/IP协议簇,互联网也便这样形成了。



    然而,即便如今全网络已遍布了全世界,在小A和村里的小伙伴对战帝国时代的时候,也仍然用着交换机。只有和外面更大的世界交流的时候才用到路由器。

    总结:交换机适合局域网内互联,路由器实现全网段互联。


    再收藏一篇:集线器、交换机、路由器、网桥以及网关的区别

    集线器(HUB)
      集线器就是将网线集中到一起的机器,也就是多台主机和设备的连接器。集线器的主要功能以扩大网络的传输距离,是中继器的一种形式,区别在于集线器能够提供多端口服务,也称为多口中继器。集线器在OSI/RM中的物理层。集线器的基本功能是信息分发,它把一个端口接收的所有信号向所有端口分发出去。一些集线器在分发之前将弱信号重新生成,一些集线器整理信号的时序以提供所有端口间的同步数据通信。
      集线器实际就是一种多端口的中继器。集线器一般有4、8、16、24、32等数量的RJ45接口,通过这些接口,集线器便能为相应数量的电脑完成“中继”功能(将已经衰减得不完整的信号经过整理,重新产生出完整的信号再继续传送)。由于它在网络中处于一种“中心”位置,因此集线器也叫做“HUB”。
      集线器的工作原理很简单,比如有一个具备8个端口的集线器,共连接了8台电脑。集线器处于网络的“中心”,通过集线器对信号进行转发,8台电脑之间可以互连互通。具体通信过程是这样的:假如计算机1要将一条信息发送给计算机8,当计算机1的网卡将信息通过双绞线送到集线器上时,集线器并不会直接将信息送给计算机8,它会将信息进行“广播”——将信息同时发送给8个端口,当8个端口上的计算机接收到这条广播信息时,会对信息进行检查,如果发现该信息是发给自己的,则接收,否则不予理睬。由于该信息是计算机1发给计算机8的,因此最终计算机8会接收该信息,而其它7台电脑看完信息后,会因为信息不是自己的而不接收该信息。

    交换机(Switch)
      交换机是集线器的升级换代产品,外形上和集线器没什么分别,是一种在通信系统中自动完成信息交换功能的设备,用途和HUB一样也是连接组网之用,但是它具有比集线器更强大的功能。
      交换机也叫交换式集线器,它通过对信息进行重新生成,并经过内部处理后转发至指定端口,具备自动寻址能力和交换作用,由于交换机根据所传递信息包的目的地址,将每一信息包独立地从源端口送至目的端口,避免了和其他端口发生碰撞。广义的交换机就是一种在通信系统中完成信息交换功能的设备。
      在计算机网络系统中,交换机是针对共享工作模式的弱点而推出的。集线器是采用共享工作模式的代表,如果把集线器比作一个邮递员,那么这个邮递员是个不认识字的“傻瓜”——要他去送信,他不知道直接根据信件上的地址将信件送给收信人,只会拿着信分发给所有的人,然后让接收的人根据地址信息来判断是不是自己的!而交换机则是一个“聪明”的邮递员——交换机拥有一条高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条背部总线上,当控制电路收到数据包以后,处理端口会查找内存中的地址对照表以确定目的MAC(网卡的硬件地址)的NIC(网卡)挂接在哪个端口上,通过内部交换矩阵迅速将数据包传送到目的端口。目的MAC若不存在,交换机才广播到所有的端口,接收端口回应后交换机会“学习”新的地址,并把它添加入内部地址表中。
      可见,交换机在收到某个网卡发过来的“信件”时,会根据上面的地址信息,以及自己掌握的“常住居民户口簿”快速将信件送到收信人的手中。万一收信人的地址不在“户口簿”上,交换机才会像集线器一样将信分发给所有的人,然后从中找到收信人。而找到收信人之后,交换机会立刻将这个人的信息登记到“户口簿”上,这样以后再为该客户服务时,就可以迅速将信件送达了。

    路由器(Router)
      路由器是网络中进行网间连接的关键设备。作为不同网络之间互相连接的枢纽,路由器系统构成了基于 TCP/IP 的国际互连网络 Internet 的主体脉络。
      路由器之所以在互连网络中处于关键地位,是因为它处于网络层,一方面能够跨越不同的物理网络类型(DDN、FDDI、以太网等等),另一方面在逻辑上将整个互连网络分割成逻辑上独立的网络单位,使网络具有一定的逻辑结构。路由器的主要工作就是为经过路由器的每个数据帧寻找一条最佳传输路径,并将该数据有效地传送到目的站点。 路由器的基本功能是,把数据(IP 报文)传送到正确的网络,细分则包括:1、IP 数据报的转发,包括数据报的寻径和传送;2、子网隔离,抑制广播风暴;3、维护路由表,并与其它路由器交换路由信息,这是 IP 报文转发的基础;4、IP 数据报的差错处理及简单的拥塞控制;5、实现对 IP 数据报的过滤和记帐。
      路由器构成了 Internet 的骨架。它的处理速度是网络通信的主要瓶颈之一,它的可靠性则直接影响着网络互连的质量。因此Internet 研究领域中,路由器技术始终处于核心地位。

    网桥(Bridge)
      简单的说网桥就是个硬件网络协议翻译器,假设你有2台电脑,一台兼容机安装windows,一台是Apple安装OS2,那么两台电脑之间是默认网络协议是不同的,兼容机可能只会说TCP/IP,苹果机只会说Apple talk,就好象两个外国人都不会说对方的语言,怎么办?找个翻译,网桥就是翻译。
      在386、486时代网桥可能是一台安装了协议转换程序的电脑,如今交换机也包含这个功能。今天的操作系统之间为了互相交流,支持更多的协议,操作系统自己就可以是网桥,现在网桥这个概念已经淡出了。更多是所谓的桥接、转发、协议二次封装。
      网桥也可以说相当一个端口少的二层交换机,再者网桥主要由软件实现,交换机主要由硬件实现!

    网关(Gateway)
      网关(协议转换器)是互连网络中操作在OSI网络层之上的具有协议转换功能设施,所以称为设施,是因为网关不一定是一台设备,有可能在一台主机中实现网关功能。
      网关用于以下几种场合的异构网络互连:
      1).异构型局域网,如互联专用交换网PBX与遵循IEEE802标准的局域网。
      2).局域网与广域网的互联。
      3).广域网与广域网的互联。
      4).局域网与主机的互联(当主机的操作系统与网络操作系统不兼容时,可以通过网关连接)。
      网关的分类
      1)协议网关:协议网关通常在使用不同协议的网络区域间做协议转换。
      2)应用网关:应用网关是在使用不同数据格式间翻译数据的系统。
      3)安全网关:安全网关是各种技术的融合,具有重要且独特的保护作用,其范围从协议级过滤到十分复杂的应用级过滤。

      首先说HUB,也就是集线器。它的作用可以简单的理解为将一些机器连接起来组成一个局域网。而交换机(又名交换式集线器)作用与集线器大体相同。但是两者在性能上有区别:集线器采用的式共享带宽的工作方式,而交换机是独享带宽。这样在机器很多或数据量很大时,两者将会有比较明显的。而路由器与以上两者有明显区别,它的作用在于连接不同的网段并且找到网络中数据传输最合适的路径 ,可以说一般情况下个人用户需求不大。路由器是产生于交换机之后,就像交换机产生于集线器之后,所以路由器与交换机也有一定联系,并不是完全独立的两种设备。路由器主要克服了交换机不能路由转发数据包的不足。

    集线器与交换机的区别:
      1) 在OSI/RM(OSI参考模型)中的工作层次不同
      交换机和集线器在OSI/RM开放体系模型中对应的层次就不一样,集线器是同时工作在第一层(物理层)和第二层(数据链路层),而交换机至少是工作在第二层,更高级的交换机可以工作在第三层(网络层)和第四层(传输层)。
      2) 交换机的数据传输方式不同
      集线器的数据传输方式是广播(broadcast)方式,而交换机的数据传输是有目的的,数据只对目的节点发送,只是在自己的MAC地址表中找不到的情况下第一次使用广播方式发送,然后因为交换机具有MAC地址学习功能,第二次以后就不再是广播发送了,又是有目的的发送。这样的好处是数据传输效率提高,不会出现广播风暴,在安全性方面也不会出现其它节点侦听的现象。
      3) 带宽占用方式不同
      在带宽占用方面,集线器所有端口是共享集线器的总带宽,而交换机的每个端口都具有自己的带宽,这样就交换机实际上每个端口的带宽比集线器端口可用带宽要高许多,也就决定了交换机的传输速度比集线器要快许多。
      4) 传输模式不同
      集线器只能采用半双工方式进行传输的,因为集线器是共享传输介质的,这样在上行通道上集线器一次只能传输一个任务,要么是接收数据,要么是发送数据。

    总的来说,路由器与交换机的主要区别体现在以下几个方面:
      (1) 工作层次不同
      最初的的交换机是工作在OSI/RM开放体系结构的数据链路层,也就是第二层,而路由器一开始就设计工作在OSI模型的网络层。由于交换机工作在OSI的第二层(数据链路层),所以它的工作原理比较简单,而路由器工作在OSI的第三层(网络层),可以得到更多的协议信息,路由器可以做出更加智能的转发决策。
      (2) 数据转发所依据的对象不同
      交换机是利用物理地址或者说MAC地址来确定转发数据的目的地址。而路由器则是利用不同网络的ID号(即IP地址)来确定数据转发的地址。IP地址是在软件中实现的,描述的是设备所在的网络,有时这些第三层的地址也称为协议地址或者网络地址。MAC地址通常是硬件自带的,由网卡生产商来分配的,而且已经固化到了网卡中去,一般来说是不可更改的。而IP地址则通常由网络管理员或系统自动分配。
      (3) 传统的交换机只能分割冲突域,不能分割广播域;而路由器可以分割广播域
      由交换机连接的网段仍属于同一个广播域,广播数据包会在交换机连接的所有网段上传播,在某些情况下会导致通信拥挤和安全漏洞。连接到路由器上的网段会被分配成不同的广播域,广播数据不会穿过路由器。虽然第三层以上交换机具有VLAN功能,也可以分割广播域,但是各子广播域之间是不能通信交流的,它们之间的交流仍然需要路由器。
      (4) 路由器提供了防火墙的服务
      路由器仅仅转发特定地址的数据包,不传送不支持路由协议的数据包传送和未知目标网络数据包的传送,从而可以防止广播风暴。交换机一般用于LAN-WAN的连接,交换机归于网桥,是数据链路层的设备,有些交换机也可实现第三层的交换。 路由器用于WAN-WAN之间的连接,可以解决异性网络之间转发分组,作用于网络层。他们只是从一条线路上接受输入分组,然后向另一条线路转发。这两条线路可能分属于不同的网络,并采用不同协议。相比较而言,路由器的功能较交换机要强大,但速度相对也慢,价格昂贵,第三层交换机既有交换机线速转发报文能力,又有路由器良好的控制功能,因此得以广泛应用。

      如果用最简单的语言叙述交换机与集线器的区别,那就应该是智能与非智能的差别。集线器说白了只是连接多个计算机的设备,它只能起到信号放大、传输的作用,但不能对信号中的碎片进行处理,所以在传输过程中非常容易出错。而交换机则可以看作是一种智能型的集线器,它除了包括集线器的所有特性外,还具有自动寻址、交换、处理的功能。并且在传递过程中,只有发送源与接受源独立工作,其间不与其它端口发生关系,从而达到防止数据丢失和提高吞吐量的目的。
      从它们的工作状态看,集线器属于共享型。也就是说,在一个端口向另外一个端口发送信息的时候,其它的端口就不能再有信息传输,只能处于等待状态。另外集线器是工作在半双工下,即在传输过程中只能是单向的,必须是在一个发送源发送完信息后,接受方才能发送信号。交换机的工作原理却与集线器有很大区别,由于它的每个端口都可视为一条独立的通道,所以在一个端口工作时不会影响到其它端口的传输。而且交换机是工作在全双工状态下的,因此它的数据处理能力在无形中又提高了一倍。
      也许您对上面多多所说的有些不明白,那么咱们举个简单的例子您就清楚了。比如说让两组人同时给对方互相传输一个文件,从一个人传到另一个的时间为1分钟。如果是用集线器的话,需要的时间是4分钟。数据先从一个人传到对方那里,然后对方再传回来。接着才能是另一组做相同的工作,这样算下来就是4分钟。但是用交换机的话速度就快多了,在相同情况下只需要1分钟就足够了。由于每个端口都是独立的,所以这两组人可以同时传输数据,再因为交换机可以工作在全双工下,所以每两个人也可以同时传输,换句话说这4个人是在同一个时间内完成的工作。所以我们也可以把集线器和交换机的处理能力看做串行处理与并行处理。
      刚才咱们说的是一种理论数值,实际上在传输中还有许多工作要做,比如除错、整理等等,因此交换机的速度不可能达到集线器的4倍,但有一点可以肯定,交换机绝对比集线器快!
      其实在挑选集线器与交换机的过程当中,还有其它的因素在里面,这样才能避免浪费。首先我们要考虑组建局域网是干什么用的?如果说只是进行简单的文件传输和共享,那么买个集线器就能够满足您的要求。但如果您要在局域网中需要进行大量的数据交换、运算处理的话,交换机当然是您的首选。



    展开全文
  • 摘要:Am79R70是Legerity公司生产的模拟用户线接口电路(SLIC)芯片,它能提供连续可调的电流馈电,可在其控制端C1、C2和C3输入不同的逻辑电平以控制芯片的工作方式。文章介绍了Am79R70的性能特点及其在用户接口单元...
  • 思科华为华三交换机路由器防火墙服务器AP等console线定义 一款真正实现简单方便的console线 传统的console转串口+串口转USB使用起来有点麻烦 新的改变 现在可以直接USB转console,更加的简单方便,大大解决了出差...

    思科华为华三交换机路由器防火墙服务器AP等console线定义

    一款真正实现简单方便的console线

    传统的console转串口+串口转USB使用起来有点麻烦
    在这里插入图片描述
    新的改变

    现在可以直接USB转console,更加的简单方便,大大解决了出差调试携带繁琐的一大堆数据线的问题

    1. 全新的一体式设计 ,将会带来全新的使用体验;

    2. 采用双芯片结构,FT232+213完美组合,具有更好的兼容性

    3. 弹片保护设计,长期的使用可以保护水晶头的断裂

    4. 圆线的设计,携带和调试完成后的收纳,更加的方便快捷

    5. 针对目前很多新版win10系统元自带驱动,可即插即用,

    6. 支持各种系统,XP到WIN10系统,苹果系统,Linux系统
      在这里插入图片描述
      使用起来还是非常的方便的,今天特意推荐给大家,前面几个朋友也一起使用了,个人感觉还是非常好的,起码出差就方便了,以前出门要带好几条线,有的时候忘记带了,麻烦大了。而且当地有的时候还是非常的不好找,也丢过几次,有的时候和别人说了几句话忘记收起来又掉了,哎

      前面也买过好多个牌子,不是用不了就不通用,或者就乱码,有次特别买了条说大品牌的什么联来着,有的可以用,有的不行,或者就直接乱码,这次买解决了大问题,买的还不贵,看了看还是非常的便宜,今天忍不住发个文章和大家分享一下。
      个人调试过的有,思科,华三,华为,锐捷,TP-LINK,D-LINK,等,个人使用不做别人使用参考,只是建议
      这个是我上次购买的地址,有需要的朋友,可以找他们共同


    [添加链接描述](https://detail.tmall.com/item.htm?spm=a1z10.3-b.w4011-15435003980.1486.62ad710bJw15d2&id=582966123573&rn=9e5b8439695540dc7c9e7d9bee7c992d&abbucket=8&sku_properties=1627207:28341)

    展开全文
  • 采用自顶向下的设计方法,通过MAC控制器、交换控制模块、学习查找模块以及共享缓存空间这4个模块实现系统功能。实现了5个符合IEEE 802.3标准的端口无阻塞线速转发数据帧且支持VLAN功能和QoS功能。搭建了仿真平台和...
  • usb口插入笔记本,网口插入交换机控制口(交换机上面一般会有标注) 直连步骤: 首先查看是哪个com口,忘记具体是在那里看了,把下面这几个都展开,应该就有一个会有显示com的(这个我们后面需要用到),我把线...

    要求:

    1.一台笔记本

    2.一条usb转rj45串口线 (一端是usb口一端是网口)



    连接步骤:

    usb口插入笔记本,网口插入交换机控制口(交换机上面一般会有标注)



    直连步骤:

    首先查看是哪个com口,忘记具体是在那里看了,把下面这几个都展开,应该就有一个会有显示com的(这个我们后面需要用到),我把线拔了,所以这里没显示而已

    打开xshell(其他连接工具也可以),新增一个连接,输入ip,选择serial协议,输入用户名和密码,接着配置serial协议

     只需要修改port那里,选择我们刚才看到的那个com口即可





    这样我们就可以直接连接到交换机了



    转载于:https://www.cnblogs.com/biaopei/p/9724197.html

    展开全文
  • MESH路由组网,必须把其中一台设置成主节点,等把主节点拥有”AC控制器“的功能,而不需要对每台子节点设置无线参数。如果网口不够的,可以通过千兆交换机来连接。例如腾达MW系列只有2个网口,Ve...
  • 二层交换机与三层交换机交换原理

    千次阅读 2018-11-23 15:35:09
    交换机之前为集线器,其做的是透明转发,即洪范式的转发,之后为网桥,软件式的网桥,其传输速度慢,然后出现交换机,即硬件网桥。 集线器物理原理: 接口先将数据传输到总线上,但其如果两方都进行数据传输,传输...
  • 掌握交换机远程访问配置,实现交换机远程管理 实验环境: Windows XP操作系统,Cisco模拟器 相关知识: Telnet协议是TCP/IP协议族中的一员,是Internet远程登录服务的标准协议和主要方式。它为用户提供了在本地...
  • 独立式门禁控制系统 门禁系统报价 门禁系统方案 门禁系统示意图 门禁系统详细方案 智能网络门禁系统设计方案 XX某住宅小区全套智能化系统设计方案 弱电方案资料 无线网桥产品及方案 高清数字监控系统整体解决方案 ...
  • 线器(hub) 交换机(switch) 路由器(route) 三者的异同 1)工作层次不同 2)数据转发依据对象不同 3)分割冲突域,广播域 4)防火墙功能 参考文献 冲突域和广播域 在介绍这三个设备的异同之前,我们...
  • 线器、交换机和路由器

    千次阅读 2019-04-29 17:53:56
    优秀文章推荐:... Routers are used to connect networks.”集线器和交换机是用于构建网络的,而路由器是用于连接不同网络的(现在的路由器也拥有构建网络的功能)。 1...
  • 线器、网桥、交换机、路由器、网关大解析

    万次阅读 多人点赞 2017-09-13 18:59:07
    线器、网桥、交换机、路由器、网关大解析 习翔宇 发布于 1 年前 0评论 906浏览交换机网桥网关集线器路由器 0 0  因为要做硬件防火墙,而本科学习的《计算机网络 自顶向下》基本上没有涉及到硬件部分,...
  • 线器与交换机

    千次阅读 2017-09-04 19:00:36
    概述集线器的英文称为“Hub”。...集线器与网卡、网线等传输介质一样,属于局域网中的基础设备,采用CSMA/CD(即带冲突检测的载波监听多路访问技术)介质访问控制机制。集线器每个接口简单的收发比特,
  • 此机械制造商使用Moxa EDS-305-M-SC、EDS-308-M-SC以及EDS-316-M-SC非...所有的交换机都可享受五年保修服务,并且提供一个报警继电器触点输出,该输出会在发生电源故障或者端口连接中断时向操作员和系统控制器报警。
  • 大家知道我们普通配置交换机的时候要各种的consle的线特别麻烦,那么有没有什么办法解决这个问题呢!!!!!!!! 本期网工就带来telnet的连接的方法但是,不是所有的设备都支持telnet 有一些设备不支持telnet...
  • 今天,飞畅科技的小编来为大家详细介绍下通过串口终端配置是如何对网管交换机进行控制管理的?正确的操作步骤如何?一起来看看吧! 通过串口来管理网管型交换机,其最大的好处就是解决了很多交换机默认IP地址的问题...
  • Cisco交换机USB console 驱动(windows_32\64\2k\MacX_Linux),Cisco_usbconsole_driver_3_1.zip
  • 线器(HUB)  集线器就是将网线集中到一起的机器,也就是多台主机和设备的连接器。集线器的主要功能以扩大网络的传输距离,是中继器的一种形式,区别在于集线器能够提供多端口服务,也称为多口中继器。集线器在OSI/...
  • “串行蓝牙终端”是面向线路的终端/控制台应用程序,适用于微控制器,arduinos和其他设备,其串行/ UART接口与蓝牙到串行转换器连接到您的Android设备。 此应用程序支持不同的蓝牙版本: – 蓝牙经典 – 蓝牙LE /...
  • 申瓯申瓯Soc3100集团电话交换机电脑端控制软件,使用前需要使用DB9连接线连接com口与电话交换机。早期WIN9X/XP系统上运行的管理系统,在WIN7上也能使用,支持综合监控与动态监控。功能包括以下设置项目:中继开关、...
  • Windows下使用console线连接思科交换机

    千次阅读 2020-03-18 18:16:15
    因为目前很多笔记本电脑没有配置串口,所以目前console线都同时接了一个串口转USB口的线,然后通过USB连接笔记本电脑的USB口。 我的电脑也是这样。 寻找端口号 右键计算机-->管理-->设备管理,在...
  • 路由器、交换机、集线器的区别

    万次阅读 多人点赞 2018-09-19 21:55:39
    术语解释   路由器:(Router)是连接因特网中各局域网、广域网的设备。在路由器中记录着路由表,它会根据信道的情况自动选择和设定路由,以最佳路径,按前后顺序发送信号。...  集线器:(Hub)是指...
  • 最近看到很多人在询问交换机、集线器、路由器是什么,功能如何,有何区别,笔者就这些问题简单的做些解答。 交换机的英文名称之为“Switch”,交换机也叫交换式集线器,它通过对信息进行重新生成,并经过内部处理后...
  • 全家福 两台主机如何连接起来? 在网络诞生之前,电脑之间都是单机运行,没有网卡、没有网线、...协议栈作为沟通语言,实现通信过程中的数据解析、地址寻址、流控制等。 网线不够长怎么办 终端之间如果举例太远,
