  • 交换机怎么设置

    千次阅读 2018-03-25 22:01:36
    第2步:登录(当然也可先不输入IP地址,在进入telnet主界面后再进行连接,但是这样会多了一步,直接在后面输入要连接的IP的地址更好些),如图所示。如果为交换机配置了名称,则也可以直接在“Telnet”。 第3步:...
     第1步:单击”开始“按钮选择”运行“菜单项,然后在对话框中按”telnet61.159.62.182“格式输入。

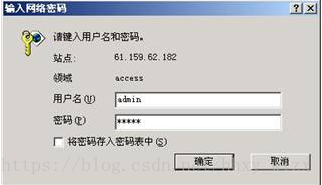

     第2步:登录(当然也可先不输入IP地址,在进入telnet主界面后再进行连接,但是这样会多了一步,直接在后面输入要连接的IP的地址更好些),如图所示。如果为交换机配置了名称,则也可以直接在“Telnet”。
     第3步:命令后面空一个空格后输入交换机配置的名称。
     ![这里写图片描述](https://img-blog.csdn.net/20180325215619919?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hoeHlfd2x6eA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)
     第4 步:这里要注意的是”Hostnqme包括了交换机的名称,但更多的是我们在前面是为交换机配置了IP地址,所以在这里更多的是指交换机的IP地址。格式后面的“Port”一般是不需要输入的,它是用来设定Telnet通信所用的端口的。

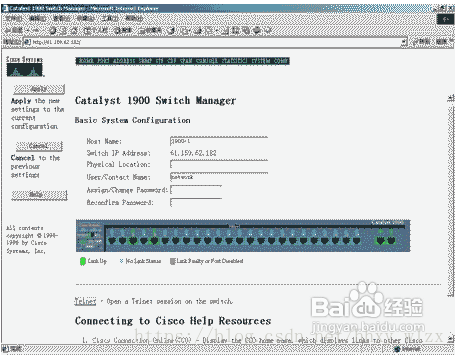

     第5步:一般来说Telnet通信端口,在TCP/IP协议中有规定,为23号端口,最好不用改它,也就是说我们可以不接这个参数。第2步,输入好后,单击“确定”按钮,或单击回车键,建立与远程交换机的连接。如图9所示为与计算机通过Tetnet与Catalyst1900交换机建立连接时显示的界面。
     ![这里写图片描述](https://img-blog.csdn.net/20180325215906628?watermark/2/text/aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hoeHlfd2x6eA==/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70)
     第6步:当利用Console口为交换机配置好IP地址信息并启用HTTP服务后,即可通过支持JAVA的Web浏览器访问交换机,并可通过Web通过浏览器修改交换机的各种参数并对交换机进行管理。
     吕朝辉
     2018.3.25

    展开全文
  • AP,即无线交换机,和router区别就是不使用路由功能,一般是多台无线路由扩展信号覆盖用。比如家里二层楼,一台放在一楼做Router,但是无线信号在二楼不稳定,那么可以在二楼放置第二台...1、设置电脑IP将电脑...

    AP,即无线交换机,和router的区别就是不使用路由功能,一般是多台无线路由扩展信号覆盖用的。比如家里二层楼,一台放在一楼做Router,但是无线信号在二楼不稳定,那么可以在二楼放置第二台无线路由,路由器用网线连接到第一台上,二楼电脑无线连接到二楼路由器的无线网络上,而非一楼的无线网络。而 今天我们则以 TL-WR842N 路由器为例实践一下路由器作为无线交换机设置方法。

    1、设置电脑IP

    将电脑的IP地址设为自动获取(动态IP)。

    2、连接上TL-WR842N路由器

    准备一根网线,网线的一头连接电脑上的网线接口,网 线的另一头连接TL-WR842N路由器的LAN接口(1.2.3.4)中的任意一个。

    3、设置TL-WR842N路由器无线网络

    (1)、点击“无线设置”—“基本设置”—设置“SSID”,SSID就是无线 WiFi的名称,SSID不要设置为中文—勾选“开启无线功能”、“开启SSID广播 ”—点击“保存”。

    (2)、点击无线设置”—“无线安全设置”—选择“WPA-PSK/WPA2-PSK” —设置“PSK密码”,PSK密码就是WiFi密码,长度大于8位—点击页面下方的 “保存”。

    (3)、点击“DHCP服务器”—“DHCP服务”—“DHCP服务器”选择:不启用— “保存”。

    4、修改LAN口IP地址

    进入TL-WR842N的设置界面后,点击“网络参数”—“LAN 口设置”—“IP地址”修改为:192.168.1.2—“保存”。

    如果前面路由器的设置网址是192.168.0.1,那么就应该把TL-WR842N路由器的 LAN口IP地址修改为:192.168.0.2,这一点要注意。

    重启路由器:重启后按照提示点击'“确定”。

    5、TL-WR842N连接前端路由器

    再准备一根网线,一头连接前端路由器的LAN接口, 另一头连接TL-WR842N路由器的LAN口(1、2、3、4)中的任意一个,注意不是WAN 接口,如果连接到WAN接口是不能用的。

    至此TL-WR841N作为无线交换机(无线AP)使用已经设置完毕,无线终端可以连接上TL-WR841N的无线网络上网。

    展开全文
  • 网络用户如果没有按照规定设置IP地址话,IP地址冲突现象就不可避免,一旦这种现象频繁发生,不但会影响...为此,本文就从实战角度出发,通过巧妙设置交换机,来控制IP地址冲突故障反复出现!一、组网情况举例:局...

    网络用户如果没有按照规定设置IP地址的话,IP地址冲突现象就不可避免,一旦这种现象频繁发生,不但会影响上网用户的冲浪效率,而且也不利于局域网网络的稳定运行。


    为了提高局域网运行稳定性,我们不能等IP地址冲突故障发生时,才想办法去应对,而应该主动出击,让上网用户无法抢用局域网中的其他IP地址;为此,本文就从实战角度出发,通过巧妙设置交换机,来控制IP地址冲突故障反复出现!

    一、组网情况

    举例:局域网大约有150个网络节点,这些网络节点平均分布在六个楼层,每一个楼层中的网络节点都通过100M双绞线与普通二层交换机保护连接,而每一个普通二层交换机又通过1000M光纤线缆连接到QuidWay S9300系列路由交换机上;为了保证网络访问安全,所有网络节点都通过启明星辰硬件防火墙与Internet网络互联互通

    目前,单位局域网使用的是 10.168.163.0网段的IP地址,该网段中使用的默认网关地址为10.168.163.1,子网掩码地址为255.255.255.0;由于该网段最多能拥有250多个IP地址,在平时工作中实际只用到150多个地址,显然足够大的地址空间余量完全可以满足工作站数量不断增加的需求。

    但由于单位局域网采用了静态地址分配方法,每当工作站系统发生突然崩溃或遭遇病毒攻击不能正常启动时,上网用户都自行其是,随意重新安装系统、修改上网地址,结果局域网中频繁出现IP地址冲突现象,这不但严重影响了他人的正常上网访问,而且也加大了网络管理员的维护工作量。

    为了有效避免上网用户任意改动IP地址,笔者打算采用地址绑定的方法,将工作站的IP地址与对应网卡设备的物理地址绑定在一起;然而这种方法还没有正式实施,就遭到了同为网络管理员同事的反对,他认为这种方法治标不治本,因为上网用户仍然可以采用修改网卡物理地址的方法,来窃取他人的IP地址,很显然这种不是最有效的解决办法。


    二、应对方案

    经过上网查阅相关资料以及深入分析之后,笔者和另外一位网络管理员决定在核心交换机上对普通工作站的IP地址和网卡物理地址进行绑定操作,可是简单地进行绑定操作,也不能解决上网用户随意设置IP地址的现象,因为某个IP地址一旦被设置绑定后,虽然上网用户不能继续抢用这个IP地址,但是他仍然可以抢用局域网中处于空闲的IP地址,这样一来IP地址冲突现象仍然可能会发生,这也是很多网络管理员百思不得其解的问题:在核心交换机中将所有工作站使用的IP地址绑定到对应网卡设备上后,仍然无法有效避免地址冲突故障。

    要想彻底解决IP地址冲突故障,我们不但需要将局域网中已分配出去的IP地址绑定到对应网卡设备上,而且还需要对那些处于空闲状态的IP地址进行绑定,这样一来上网用户既不能使用已经连网工作站的IP地址,又不能使用局域网中空闲的IP地址,因此只要局域网中的上网用户随意改动IP地址的话,他就不能正常接入到局域网网络中。

    不过这样配置后,也带来了另外一个麻烦,那就是如果局域网中有新的用户需要上网访问时,就不能由自己作主任选IP地址,而必须事先向网络管理员单独申请上网,网络管理员接受到申请后需要登录进入交换机后台管理系统对空闲地址进行放号,上网用户才能正常连接到局域网中。

    实践证明,这种方法不但可以有效避免IP地址冲突故障发生,而且还能有效地防止网络病毒通过局域网非法传播,从而可以有效地保障局域网的稳定运行!

    三、实施过程

    依照上述理论分析,笔者打算先将局域网中默认网关地址10.168.163.1绑定到对应的物理地址上,这样可以有效控制局域网中ARP病毒的爆发;之后再想办法对已经上网工作站的IP地址执行绑定操作,最后将那些处于空闲状态的IP地址集中绑定地址上,如此一来就能实现一石二鸟的效果了。

    在绑定网关地址时,笔者先是以系统管理员身份登录进入QuidWay S9300系列路由交换机后台管理系统,在该系统的命令行状态执字符串命令“system”,将系统切换到交换配置全局状态;

    下面在该全局配置状态下,输入字符串命令“arp 10.168.163.1 0215.9cae.1156 arpa”,单击回车键后,默认网关地址10.168.163.1就被成功绑定到0215.9cae.1156MAC地址上了,其他工作站日后上网时如果抢用10.168.163.1地址时,就会出现无法上网的故障现象,如此一来整个局域网的运行稳定性就能得到保证了。

    为了防止用户抢用其他IP地址,我们需要把已经上网的150个左右网络节点地址绑定起来;由于待绑定的地址数量比较多,单纯依靠手工方法获取每台工作站的网卡物理地址和IP地址,工作量将会十分巨大,为此笔者在交换机后台系统的全局配置状态下,执行“display arp”字符串命令,之后将显示出来的交换机ARP表中的内容复制拷贝到本地纪事本编辑窗口中,通过简单的编辑修改后,再将修改后的ARP表内容复制粘贴到交换机ARP表中,这样一来就能快速完成已上网工作站地址的绑定任务。


    对于剩下100个左右的空闲IP地址,我们可以采用手工方法依次将每一个空闲的IP地址绑定到虚拟的MAC地址上,例如要将 10.168.163.156地址绑定到071e.33ea.8975上时,我们可以在交换机后台系统的全局配置状态下,执行字符串命令“arp 10.168.163.156 071e.33ea.8975 arpa”,之后我们再按同样的方法将其他空闲IP地址绑定到虚拟MAC地址071e.33ea.8975上。

    成上面的地址绑定任务后,任何用户都不能随意更改IP地址;倘若此时有新的用户需要使用空闲的10.168.163.156地址上网访问时,网络管理员可以按照下面的操作步骤,将10.168.163.156地址从绑定地址列表中释放出来:

    首先在QuidWay S8500系列路由交换机后台管理系统执行“system”命令,将系统状态切换到全局配置状态,在该状态下输入字符串命令“display arp”,单击回车键后,从其后出现的ARP列表中检查一下10.168.163.156地址是否处于空闲状态,要是目标IP地址处于空闲状态,我们就能继续执行下面的释放步骤了:

    其次输入字符串命令“no arp 10.168.163.156 071e.33ea.8975 arpa”,单击回车键后,目标IP地址10.168.163.156就从地址绑定列表中释放出来了;

    下面将10.168.163.156地址告诉给需要上网的用户,让他将该IP地址设置到对应工作站系统中,如此一来新增用户就能顺利地接入到单位局域网网络中了;

    之后在核心交换机的后台管理系统,继续执行字符串命令“display arp in 10.168.163.156”,从其后返回的结果界面中我们可以查看得到对应10.168.163.156地址的网卡物理地址为00bb.ebc3.c6d0;

    得到该MAC地址后,我们可以继续执行字符串命令“arp 10.168.163.156 00bb.ebc3.c6d0 arpa”,这样一来新上网用户的IP地址与网卡物理地址就被成功绑定在一起了;最后依次执行字符串命令“quit”、“save”,将上述配置操作保存到交换机系统中,结束交换机配置任务。

    四、结语

    通过上面的配置,局域网中的所有IP地址都被成功控制起来,任何用户私自改动IP地址,都将不能接入网络;整个控制过程虽然有点复杂,但是可以很好地控制网络的接入安全,避免不明真相的工作站将网络病毒或木马程序带入到局域网工作环境中。

    当然,上面的控制方案还不能保证万无一失,还有一种情况会引发地址冲突现象发生,那就是非法用户窃取了交换机ARP列表中的内容,他只要同时修改自己工作站的网卡物理地址以及IP地址,并且在被窃用户没有在线的情况下,就能成功抢用他人地址进行上网访问了,不过这种情况出现的可能性相当低,除非网络管理员有意而为之。

    ▼▼▼

    更多干货知识,请关注:第一监控


    展开全文
  • <p>PC3网关应该如何设置,或者说我网络拓扑结构实现有误吗 原题如下 <p><img alt="" height="697" src="https://img-ask.csdnimg.cn/upload/1618931350518.png" width="744" /></p>
  • AP,即无线交换机,和router区别就是不使用路由功能,一般是多台无线路由扩展信号覆盖用。比如家里二层楼,一台放在一楼做Router,但是无线信号在二楼不稳定,那么可以在二楼放置第二台无线... 1、设置电脑IP...

      AP,即无线交换机,和router的区别就是不使用路由功能,一般是多台无线路由扩展信号覆盖用的。比如家里二层楼,一台放在一楼做Router,但是无线信号在二楼不稳定,那么可以在二楼放置第二台无线路由,路由器用网线连接到第一台上,二楼电脑无线连接到二楼路由器的无线网络上,而非一楼的无线网络。而 今天我们则以 TL-WR842N 路由器为例实践一下路由器作为无线交换机设置方法。

      1、设置电脑IP

      将电脑的IP地址设为自动获取(动态IP)。

      2、连接上TL-WR842N路由器

      准备一根网线,网线的一头连接电脑上的网线接口,网 线的另一头连接TL-WR842N路由器的LAN接口(1.2.3.4)中的任意一个。

      3、设置TL-WR842N路由器无线网络

      (1)、点击“无线设置”—“基本设置”—设置“SSID”,SSID就是无线 WiFi的名称,SSID不要设置为中文—勾选“开启无线功能”、“开启SSID广播 ”—点击“保存”。

      (2)、点击无线设置”—“无线安全设置”—选择“WPA-PSK/WPA2-PSK” —设置“PSK密码”,PSK密码就是WiFi密码,长度大于8位—点击页面下方的 “保存”。

      (3)、点击“DHCP服务器”—“DHCP服务”—“DHCP服务器”选择:不启用— “保存”。

      4、修改LAN口IP地址

      进入TL-WR842N的设置界面后,点击“网络参数”—“LAN 口设置”—“IP地址”修改为:192.168.1.2—“保存”。

      如果前面路由器的设置网址是192.168.0.1,那么就应该把TL-WR842N路由器的 LAN口IP地址修改为:192.168.0.2,这一点要注意。

      重启路由器:重启后按照提示点击'“确定”。

      5、TL-WR842N连接前端路由器

      再准备一根网线,一头连接前端路由器的LAN接口, 另一头连接TL-WR842N路由器的LAN口(1、2、3、4)中的任意一个,注意不是WAN 接口,如果连接到WAN接口是不能用的。

      至此TL-WR841N作为无线交换机(无线AP)使用已经设置完毕,无线终端可以连接上TL-WR841N的无线网络上网。

    展开全文
  • Brocade 300 光纤交换机通过快速设置的时候已经配置了ip地址,如果我们想要更改一个ip的话需要怎么做呢?[@more@]具体步骤:1,在ie中输入原来设置的ip地址登录。2,点击高级管理,弹出对话框,点击确定,输入用户.....
  • 华为交换机怎么绑定绑定ip地址/MAC地址?主要是预防IP地址被盗用等网络安全威胁问题,该怎么设置绑定呢?下面我们就来看看详细设置教程,需要朋友可以参考下
  • AP或者可管理型交换机,一般都有一个默认静态IP地址(指定的)。但如果接入路由器后,就会自动DHCP...那么-指定的IP是知道了,要怎么去找到路由下获取到的IP地址呢? 1:当然是登陆路由查看路由表来找到啦! ...
  • 192.168.8.254,下面有个设备ip是192.168.8.108,在华为交换机上ping8.254和8.108是通,但是在其下面41段电脑(ip为41.91.10.30)上ping8.108是不通,能ping通8.254,请问一下还需要怎么配置能使华为交换机下...
  • 很多故障的原因都是跟ip地址设置不当有关,如ip冲突,或者有几路监控图像没有显示等,都是跟ip有一定关联,合理的分配ip地址十分重要,之前我们有发布过相关的内容,本期我们再来对大型监控的ip地址与交换机总结下。...
  • 我们有时需要将两个交换机连接起来,或者让它们互不访问。...(1)两台计算机无法互相访问假设:PC1 IP地址:192.168.1.1/24PC2 IP地址:192.168.2.1/24测试PC1和PC2之间连通性:最简单方法是使用PC1到P...
  • 一.我们使用SecureCRT 8.0...这个交换机毕竟是由路由器改过来的,我们要使用CRT去设置一下,关闭路由功能只能传输数据,双击打开R1我们的交换机设置好了,下面我们给两台主机设置同一个段的IP地址,让它们能够互...
  • Everyone然后查看本机的ip地址或者是计算机名称换一台电脑在cmd里输入 新建文件 属性->共享->高级共享 权限->Everyone 然后查看本机的ip地址或者是计算机名称 换一台电脑在cmd里输入 \...
  • 组网要求:LAN 1和LAN 2中PC终端可以通过桥接通信,不需要进行IP路由,从而达到透过广域网,进行网上邻居直接访问和其他应用。...二、IP设置:1、PC1:192.168.10.1/24PC2:192.168.10.2/24三、AR1主...
  • 在工作中,为了满足不同...1、首先登陆无线路由器,进入路由器设置界面2、在网络参数里,把Lan的ip地址改成和主路由器同一个网段,比如我的主路由器是192.168.1.1,那么我这里就设置为192.168.1.200,然后把DHCP服务...
  • 以太网交换机

    2018-05-01 06:53:59
    交换机怎么设置 搜索答案我要提问 首页 问题 全部问题 经济金融 企业管理 法律法规 社会民生 科学教育 健康生活 体育运动 文化艺术 电子数码 电脑网络 娱乐休闲 行政地区 心理分析 医疗卫生 精选 知道专栏 知道日报 ...
  • ip地址设置

    2017-09-30 11:43:21
    ip地址怎么设置 ip地址怎么设置  其实需要设置本地IP一般是在内网中,如常见路由器与交换机等网络环境中就经常需要设置本地连接ip。下面就一起来学习下本地连接ip设置详细步骤吧。下面以...
  • 两家共用一个路由器,如何想再装一个无线路由器怎么设置?简单来说,就是两个路由器共用一根网线,两台路由器如何连接上网呢?其实2个路由器设置方法有2种:1、设置无线路由器动态IP上网;2、把无线路由器作为交换机...
  • 公司用光纤接交换机然后与无线路由器接,但无线路由器可连接,但不可上网了~ 我这个光纤是电信公司提供固定IP 不知道光纤接入后,是怎么上网方式?还需要电脑拨号吗? 光纤插入无线路由器Wan口; 1,...
  • H3C交换机怎么划分VLAN

    千次阅读 2016-03-24 14:57:37
    H3C交换机怎么划分多个VLAN,如何给将交换机接口加入VLAN并设置VLAN接口IP呢。 首先通过CONSOLE口或Telnet连接交换机,连接成功后,进入用户视图模式“",如图所示: 在用户模式下输入”sys“,进入系统...
  • 三层交换机是有路由功能,华为交换机也不例外,使用vlanif 创建网关 将各接口类型设置为access口,创建不同vlan,将vlan绑定端口即可。 PC1 IP:192.168.1.1 24 192.168.1.254 PC2 IP:192.168.2.2 24 192.168.2...
  • 多个默认配置的摄像头,IP地址相同(例如192.168.0.120),通过交换机接入到同一个局域网中。工程实施中容易出现同时上...出现这种情况的原因是:一个LAN中有多个相同的IP地址,目标IPC的ARP在PC上是动态学习的。学习到哪...
  • 五台电脑用了一个路由,还有一台没有连上,结果又买了一个路由,问问能把剩下的电脑接上吗?该怎么接法?  1、 做二级路由  把第二個路由器作为二级路由用,接线的方法就像你接第一个主...内网那些PC的IP全都设
  • 公司可能为了安全考虑,只允许IT管理员的IP地址登录到此交换机。那么该怎么实现呢? 实现步骤 1:设置ACL 2:在虚拟接口telnet下调用基本ACL。 ACL可以这样写。 #acl 2000//2000基本ACL,匹配源地址 #step 5 ...
  • 第1种,在网络中不划分VLAN时,网络二层互通,不需要通过路由,则将2台电脑的IP地址设置为同一网段的地址,比如PC1 为192.168.1.1/24,PC2 为192.168.1.2/24,就可以互通。第2种,在二层交换机上划分了VLAN,那么,...
  • 交换机的默认IP ip default-gateway (192.168.1.254(这是根据你自己说设的VLAN决定的),每台机都有自己的默认IP(所连交换机的VLAN))。 转载于:https://blog.51cto.com/13451583/19...
  • 设置二级路由或者把路由器设置交换机五台电脑用了一个路由,还有一台没有连上,结果又买了一个路由,问问能把剩下电脑接上吗?该怎么接法? 1、 做二级路由 把第二個路由器作为二级路由用,接线方法就像你接第...
  • 路由是用爱快软路由,支持VLAN 交换机是用H3C S1526二层交换机,支持WEB管理,支持VLAN. AP用是Ruckus 7982,最多支持8个...现在问题是S1526支持TRUNK应该怎么设置把路由跟AP连接起来. 懂照顾一下,谢谢了.
