    使用Verilog语言描述触发器和锁存器;触发器和锁存器的区别。

    修正/添加:

    修改时间:2020/08/18
    添加内容:锁存器危害


    什么是触发器和锁存器?

    触发器:一种具有触发功能的存储单元。
    锁存器:一种由电平控制的存储单元。
    无论是触发器还是锁存器都具有存储功能,关键是在时钟的变化下和输入信号的作用下,输出信号会有什么表现?

    锁存器的Verilog描述。

    锁存器在有效电平时间内输出信号可以随着输入信号变化而变化,在其他时间内维持不变。
    在时序电路中要避免锁存器的出现,因为锁存器的出现无法过滤输入信号的变化,这种变化会对之后电路产生难以估计的后果。
    本次添加内容为 :输出信号被锁死,输入信号的变化不起作用;同时锁存器使静态时域分析非常复杂。。

    不过,如果需要锁存器,设计代码如下:

    注:latch表示锁存器

    module latch (clk,d,q);
    input	clk;
    input	d;
    output	q;

    assign	q=clk?d:q;

    endmodule


    测试代码如下:

    module latch_tb;
    reg	clk,d;
    wire	q;
    integer	seed;
    latch t1 (clk,d,q);
    initial
    begin
    	clk=0;d=0;seed=1;
    repeat(10)
    begin #7	d=($random(seed)/2); end
    #10	$stop;
    #10	$finish;
    end
    always #5 clk=~clk;
    endmodule


    测试模块随机放置10个二进制随机数模拟输入。最终的仿真波形如下:
    在这里插入图片描述
    这里对“在有效电平时间内输出信号可以随着输入信号变化而变化,在其他时间内维持不变。”做简单的解释。很明显在时钟信号处于高电平时,输出信号会随着输入信号完整的变化,但是一旦时钟信号为低电平时,输出信号会保持前一时刻的状态,一直到下一个时钟为高电平的时刻,再根据输入信号而变化。这样反复下去。

    触发器的Verilog描述。

    触发器用ff表示,D触发器就是dff。
    最常见、用途最广泛的触发器是D触发器。D触发器最简单的理解就是,在时钟满足“某种触发条件时”,输出的值就是输入的值,其他时间保持不变。
    “某种触发条件”就是电平触发和边沿触发。

    电平触发的D触发器的Verilog描述:

    module dff0 (clk,d,q);
    input	clk,d;
    output	q;
    reg	q;

    always @ (clk)
    	q<=d;

    endmodule


    边缘触发的D触发器的Verilog描述:

    module dff1 (clk,d,q);
    input	clk,d;
    output	q;
    reg	q;

    always @ (posedge clk)
    	q<=d;

    endmodule


    这两种D触发器的代码描述极其相似,区别只是以下两句:

    语句1
    always @ (clk)
    	q<=d;
    语句2
    always @ (posedge clk)
    	q<=d;


    语句1和语句2都是常规事件控制的一种。常规事件控制的执行条件有三种,分别是:信号的值发生变化(语句1);发生正跳变(语句2);发生负跳变。正跳变标志是posedge,负跳变标志是negedge
    事件:某一个寄存器或者线网变量的值发生变化。
    事件控制:常规事件控制、命名事件控制、或(OR)事件控制和电平敏感事件控制。(这四个的区别联系以后会说,现在只需要知道有这四种,最常用的是常规事件控制和或事件控制)

    锁存器、两种触发器的测试比较代码如下:

    reg	clk,d;
    wire	q1,q2,q3;
    integer	seed;
    latch t1 (clk,d,q1);
    dff0  t2 (clk,d,q2);
    dff1  t3 (clk,d,q3);

    initial
    begin
    	clk=0;d=0;seed=1;
    repeat(10)
    begin #7	d=($random(seed)/2); end
    #10	$stop;
    #10	$finish;
    end
    always #5 clk=~clk;
    endmodule


    仿真结果如下:

    在这里插入图片描述
    这里的仿真只是前仿真(有关前仿真和后仿真的区别联系,就不说了,重点不在这篇博客,还有自己没有接触过后仿真,没有办法提供什么意见。),前仿真没有考虑时序问题,所以建立时间和保持时间的特点就无法实现。所以当时钟和输入信号同时变化时,按照时序的逻辑是会有问题的。所以如果仅仅是前仿真(功能仿真)可以直接看最左边的值。比如:

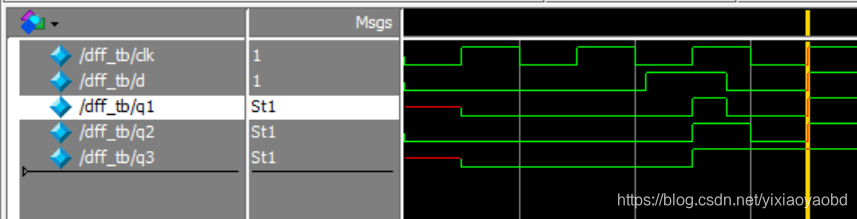

    在这里插入图片描述
    可以看出,此时时钟是上升沿跳变且输入为1,所以q1(电时钟的值发生变化触发)的值是1。

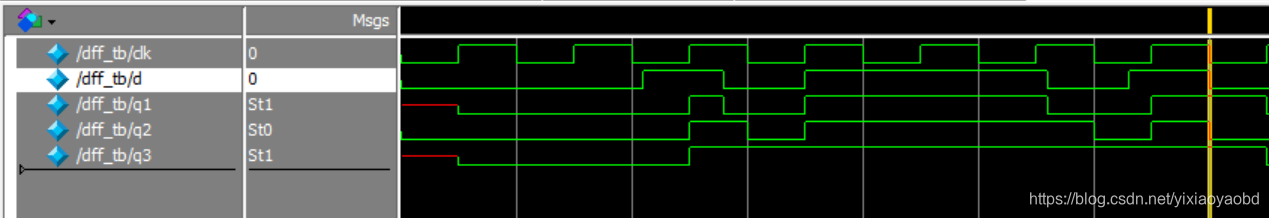

    在这里插入图片描述
    可以看出,此时时钟是向下降沿跳变,输入信号为0,所以q1是0。

    D触发器有时需要复位信号和置位信号的Verilog描述。

    这里采用异步复位信号和异步置位信号,异步就是值得变化不需要等待时钟信号。复位信号和置位信号都是低电平有效。

    代码描述:

    module dff2 (clk,rst,load,d,q);
    input	clk,rst,load;
    input	d;
    output	q;
    reg	q;

    always @ (posedge clk or negedge rst or negedge load)
    	if(!rst)
    		q<=0;
    	else if (!load)
    		q<=1;
    	else
    		q<=d;

    endmodule


    测试模块:

    module dff2_tb;
    reg	clk,rst,load,d;
    wire	q;
    integer	seed;
    dff2 t1 (clk,rst,load,d,q);
    initial
    begin
    	clk=0;rst=0;load=0;d=0;seed=1;
    #3	rst=1;load=1;
    repeat(6)
    #7	d=($random(seed)/2);
    #4	rst=0;
    #2	rst=1;
    repeat(4)
    #7	d=($random(seed)/2);
    #8	load=0;
    #2	load=1;
    repeat(6)
    #7	d=($random(seed)/2);
    #10	$stop;
    #10	$finish;
    end
    always #5 clk=~clk;
    endmodule

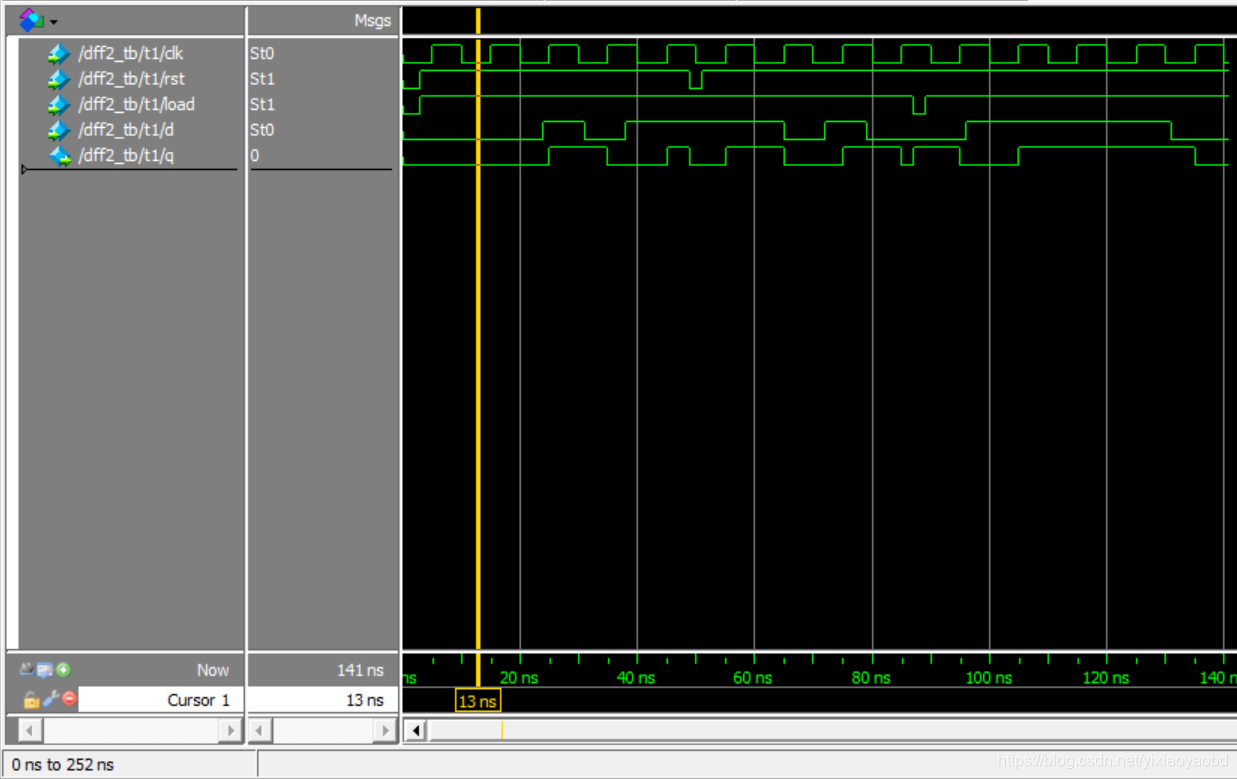

    波形仿真:

    在这里插入图片描述

    总结

    这篇博客是为了介绍触发器和锁存器的区别,几种功能触发器的建模。要注意触发器的种类有许多,这里只是用Verilog语言描述不同功能要求的触发器。如果学过数电应该明白触发器由于一个又一个的门级电路组成的,最简单的触发器是基本R-S触发器,在基本R-S触发器的基础上会有钟控触发器、钟控D触发器,J-K触发器、边沿触发器等等。

    预告

    准备写一个计数器的集合,里面有最基本的计数器和指定模的计数器。计数器的作用也有很多。

    感想

    慢慢来吧,争取多写一点。
