  • H3C交换机配置模式有哪几类?很多人都不知道H3C交换机有哪几种配置模式,下面分享四种H3C交换机配置模式一一介绍给大家,需要的朋友可以参考下
  • 介绍交换机配置模式及配置技巧 幻灯(只读)
  • 熟悉配置模式切换。 实训拓扑 实验所需设备: 设备类型 设备型号 数量 二层交换机 S3760 1 实训步骤 步骤1:打开交换机的命令行界面。 Decompiling or Reverse Engineering is Not Allowed. *Oct 15 03...

    实训目的

    • 熟悉配置模式切换。

    实训拓扑

    锐捷CCNA系列(五) 交换机配置模式切换-聚星云学院

    实验所需设备:

    设备类型设备型号数量
    二层交换机S37601

    实训步骤

    步骤1:打开交换机的命令行界面。

    Decompiling or Reverse Engineering is Not Allowed.

    *Oct 15 03:01:15: %MTD_DRIVER-5-MTD_NAND_FOUND: 1 NAND chips(chip size : 33554432) detected
    *Oct 15 03:01:30: %DEVICE-5-CHANGED: Device S3760-48 (1) changed state to up.
    *Oct 15 03:01:46: %SYS-5-COLDSTART: System coldstart.

    步骤2:按回车进入用户模式,在用户模式下输入“enable”进入特权模式。

    Ruijie>enable
    Ruijie#

    步骤3:在特权模式下输入“disable”,回到用户模式。

    Ruijie#disable
    Ruijie>

    步骤4:在用户模式下,输入“en”再输入“?”,可以看到系统提示一系列以“en”开头的命令(只有enable一个)。

    Reuijie>en?
    enable

    步骤5:在用户模式下,输入“en”,再按下“Tab”键,可以看到系统自动将命令补全为enable。

    Ruijie>en          //按下Tab键补全命令
    Ruijie>enable

    步骤6:进入特权模式。

    Ruijie>enable
    Ruijie#

    步骤7:在特权模式下输入“configure terminal”,进入全局配置模式。

    Ruijie#configure terminal
    Ruijie(config)#

    步骤8:在全局配置模式下,使用interface fastethernet 0/1进入Fa 0/1的端口配置模式。

    Ruijie(config)#interface fastEthernet 0/1
    Ruijie(config-if-FastEthernet 0/1)#exit
    Ruijie(config)#

    步骤9:在全局配置模式下,输入“exit”,回到特权模式。

    Ruijie(config)#exit
    Ruijie#

    步骤10:在特权模式下,灵活使用Tab键,重新输入“configure terminal”,进入全局配置模式。

    Ruijie#conf                   //按下Tab键
    Ruijie#configure t            //命令自动补全为configure,然后输入t
    Ruijie#configure terminal     //再按下Tab键,补全为terminal

    步骤11:在全局配置模式下,输入“exit”,回到特权模式。

    Ruijie(config)#exit
    Ruijie#

    步骤12:在特权模式下,使用exit命令,回到用户模式。

    Ruijie#exit
    Ruijie>

    转载于:https://blog.51cto.com/jxcloud/2072998

    展开全文
  • 交换机配置

    2013-10-07 18:04:54
    掌握交换机的管理特性,学会使用超级终端连接到交换机,熟悉交换机配置模式,学会配置交换机的机器名、管理地址、密码、配置保存方法及检查方法。
  • 交换机双工模式配置

    千次阅读 2019-09-27 08:56:38
    S1配置sys (进入系统视图)sysname S1 (重命名交换机)int e0/0/1 (进入端口)undo negotiation auto (关闭端口自协商功能)duplex full (配置端口为全双工模式) S2配置sys (进入系统视图)sysname S2 ...

    交换机双工模式的切换



    配置交换机双工模式

    S1配置
    sys (进入系统视图)
    sysname S1 (重命名交换机)
    int e0/0/1 (进入端口)
    undo negotiation auto (关闭端口自协商功能)
    duplex full (配置端口为全双工模式)

    S2配置
    sys (进入系统视图)
    sysname S2 (重命名交换机)
    int e0/0/1 (进入端口)
    undo negotiation auto (关闭端口自协商功能)
    duplex full (配置端口为全双工模式)

    S3配置
    sys (进入系统视图)
    sysname S2 (重命名交换机)
    int g0/0/1 (进入端口)
    undo negotiation auto (关闭端口自协商功能)
    duplex full (配置端口为全双工模式)

    int g0/0/2 (进入端口)
    undo negotiation auto (关闭端口自协商功能)
    duplex full (配置端口为全双工模式)

    转载于:https://www.cnblogs.com/Ro-Sw/articles/10615182.html

    展开全文

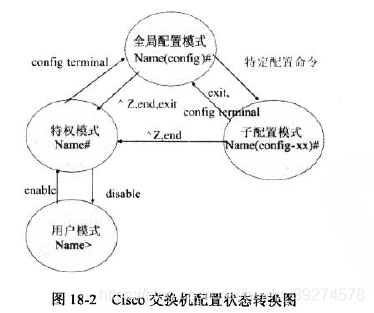

  • 一、交换机配置模式介绍 交换机配置模式主要有: ? 用户模式:此模式只可以简单的查看一些交换机的配置和一些简单的修改。 Switch> ? 特权模式:此模式可以查看一些交换机的配置,后面讲述的很多show命令便是在此...
  • 精品文档 贵州电子信息职业技术学院 教 案 首 页 班级 第 13讲 时间 章节 2.4 交换机配置基础 名称 掌握交换机端口命名方法 掌握交换机带内带外管理方式 目的 掌握交换机的配置模式 要求 理解交换机的存储介质及启动...
  • 思科交换机配置模式基本配置命令 打开思科交换CLI,首先进入的是用户模式,如果要进行配置操作需要进入特权模式。 Switch>enable Switch# 从特权模式进入全局配置模式 Switch#configure terminal Switch...

    思科交换机的配置模式基本配置命令

    • 打开思科交换CLI,首先进入的是用户模式,如果要进行配置操作需要进入特权模式。

    Switch>enable

    Switch#

    • 从特权模式进入全局配置模式

    Switch#configure terminal

    Switch(config)#

    • 在特权模式下可以对交换机进行命名,这样在配置多台交换机时,避免将配置写错交换机。

    Switch(config)#hostname cisco-sw1

    • 配置交换端口密码,登录特权模式时需要输入该密码,避免设备被其他人使用。

    cisco-sw1(config)#enable password cisco

    ps:password表示密码为明文

    • 给交换机配置使能密码,进入特权模式时需要输入密码才能进入,避免设备可以被其他人员使用。

    cisco-sw1(config)#enable secret ciscoswitch

    ps:secret表示密码用的密文

    • 交换机配置VLAN,并给将端口加入到该VLAN:

    cisco-sw1(config)#vlan 2

    cisco-sw1(config-vlan)#name test

    cisco-sw1(config-vlan)#exit

    cisco-sw1(config)#interface  fastEthernet 0/1

    cisco-sw1(config-if)#switchport mode access

    cisco-sw1(config-if)#switchport access vlan 2

    • 进入交换机某一端口

    switch> enable

    switch#configure terminal

    switch(conf)# interface fastehernet 0/1

    switch(conf-if)#

    • show:查看命令,交换机的所有配置和其它相关信息都需要通过show命令查看。

    switch> enable

    switch# show version 察看系统中的所有版本信息

    switch#show  vlan id 1 查看交换机有关vlan配置信息

    switch#show running-configure 查看交换机当前起作用的配置信息

    switch#show interface fastethernet 0/1 察看交换机1 接口具体配置和统计信息

    switch#show mac-address-table 查看mac地址转发表

    • 交换机恢复出厂

    switch> enable

    switch# erase startup-configure

    switch# reload

    • telnet 远程登录设置:

    switch>en

    switch#configure terminal

    swich(conf)#enable password cisco 以cisco 为特权模式密码

    swich(conf)#interface vlan 1 以vlan 1端口作为远程登录的接口,其他端口亦可

    swich(conf-if)#ip address 192.168.1.1 255.255.255.0

    swich(conf-if)#no shut

    swich(conf-if)#exit

    swich(conf)line vty 0 4 设置0-4 个用户可以telnet 远程登陆

    swich(conf-line)#password 123456

    swich(conf-line)#login

    • SSH远程登录设置:

    Switch#conf t

    Enter configuration commands, one per line.  End with CNTL/Z.

    Switch(config)#hostname cisco-sw1   交换机重新命名

    cisco-sw1(config)#ip domain-name cisco.com 配置域名

    cisco-sw1(config)#line vty 0 4

    cisco-sw1(config-line)#transport input ssh 登录方式为SSH

    cisco-sw1(config-line)#exit

    cisco-sw1(config)#crypto key generate rsa 配置秘钥

    The name for the keys will be: cisco-sw1.cisco.com

    Choose the size of the key modulus in the range of 360 to 2048 for your

    General Purpose Keys. Choosing a key modulus greater than 512 may take

    a few minutes.

    How many bits in the modulus [512]: 1024 思科推荐使用1024

    % Generating 1024 bit RSA keys, keys will be non-exportable...[OK]

    展开全文
  • 中兴交换机配置

    2014-03-06 14:08:21
    中兴交换机配置 1. 用户模式 2. 全局配置模式 3. SNMP 配置模式 4. 三层配置模式 5. 文件系统配置模式 6. NAS 配置模式 7. 集群管理配置模式
  • 交换机配置模式 交换机配置结构 TAB和空格键的使用 用户模式和配置模式show的区别 如何将配置转换成set命令 commit和rollback EX交换机命令菜单结构 第二章 操作指导 通过CONSOLE线连接交换机 SYSTEM系统...
  • 华为交换机配置

    万次阅读 多人点赞 2018-06-23 16:36:23
    在部署云环境中,需要配置交换机,现在总结自己学习到交换机的知识。1 华为交换机型号左侧:右侧:2 配置3 命令操作4 常见功能参考: ...华为路由器交换机配置命...

    在部署云环境中,需要配置交换机,现在总结自己学习到交换机的知识。

    0 关于Trunk、Hybrid、Access、Tag、Untag、Pvid的关系

    一、相关定义

    1、Trunk口   Trunk口上可以同时传送多个VLAN的包,一般用于交换机之间的链接。
    2、Hybrid口  Hybrid口上可以同时传送多个VLAN的包,一般用于交换机之间的链接或交换机于服务器的链 接。
    3、Access口  Access口只能属于1个VLAN,一般用于连接计算机的端口。
    4、Tag和Untag  tag是指vlan的标签,即vlan的id,用于指名数据包属于那个vlan,untag指数据包不属于任何vlan,没有vlan标记。
    5、pvid    PVID为Port-base Vlan ID,也就是端口的虚拟局域网ID号, 即端口vlan id号,是非标记端口的vlan id 设定,当非标记数据包进入交换机,交换机将检查vlan设定并决定是否进行转发。一个ip包进入交换机端口的时候,如果没有带tag头,且该端口上配置了pvid,那么,该数据包就会被打上相应的tag头!如果进入的ip包已经带有tag头(vlan数据)的话,那么交换机一般不会再增加tag头,即使是端口上配置了pvid号;当非标记数据包进入交换机。PVID和VID(标记)之间的关系就好比 扫描器和商品标记的关系,不同的是PVID不仅用来解析ViD也用来生成VID。


    二、端口的Tag和Untag

       若某一端口在vlan设定中被指定为非标记端口untagged port, 所有从此端口转发出的数据包上都没有标记 (untagged)。若有标记的数据包进入交换机,则其经过非标记端口时,标记将被去除。因为目前众多设备并不支持标记数据包,其也无法识别标记数据包,因此,需要将与其连接的端口设定为非标记。
       若某一端口在vlan设定中被指定为标记端口tagged port, 所有从此端口转发出的数据包上都将有标记 (tagged)。若有非标记的数据包进入交换机,则其经过标记端口时,标记将被加上。此时,其将使用在ingress 端口上的pvid设定作为增加的标记中的vlan id号。
      untag port和tag port是针对VID来说的,和PVID没有什么关系。比如有一个交换机的端口设置成untag port,但是从这个端口进入交换机的网络包如果没有vlan tag的话,就会被打上该端口的PVID,不要以为它是untag port就不会被打上vlan tag。

    三、端口的封装类型:ISL、802.1Q

       ISL Trunk上所有的包都是tag的(Cisco专用);
       802.1q 设计的时候为了兼容与不支持VLAN的交换机混合部署,特地设计成可以不tag:但是只有一个VLAN允许不tag,这样N个VLAN,(N-1)个都tag了,不tag的包一定是来自那个特殊VLAN的,所以不会乱套。(当然也可以所有VLAN都tag)

    四、各端口收发数据的区别


    端口类型收发描述
    Access收报文

    判断是否有VLAN信息:如果没有则打上端口的PVID,并进行交换转发,如果有则直接

    丢弃(缺省)

    发报文将报文的VLAN信息剥离,直接发送出去
    Trunk收报文

    收到一个报文,判断是否有VLAN信息:如果没有则打上端口的PVID,并进行交换转发,

    如果有判断该trunk端口是否允许该 VLAN的数据进入:如果可以则转发,否则丢弃

    发报文

    比较端口的PVID和将要发送报文的VLAN信息,如果两者相等则剥离VLAN信息,再发送,

    如果不相等则直接发送

    Hybrid收报文

    收到一个报文判断是否有VLAN信息:如果没有则打上端口的PVID,并进行交换转发,

    如果有则判断该hybrid端口是否允许该VLAN的数据进入:如果可以则转发,否则丢弃

    发报文

    判断该VLAN在本端口的属性(disp interface 即可看到该端口对哪些VLAN是untag,

     哪些VLAN是tag)如果是untag则剥离VLAN信息,再发送,如果是tag则直接发送


    Access端口负责接入 终端设备,它收到一个帧的时候,如果这个帧没有标记它就用自己的pvid给他打上标记,它在发出一个帧时如果VID=PVID就去掉标记以保证传送给终端设备的帧没有被变动过,pvid是在划分vlan时候每个端口都有的属性,默认情况下思科交换机中每个端口初始pvid是1,表示他是vlan1的成员。如果你给他划分了其他VLAN那么PVID相应会发生更改。
    ACCESS端口的特点是 只允许符合PVID的流量通过。
    Trunk的意思是,它是一条 中继链路,允许各种VLAN通过。它的规则和Access差不多,当收到一个没有tag的标记的时候就用自己的pvid给他标记,当发送一个帧时候如果vid=pvid则去掉pvid,与Access不同的是,Trunk有一个属于自己的本征VLAN,用来发送一些cdp,bpdu等 交换机间联系的数据或者管理流量,从交换机自身产生的帧在发出去的时候是不会带标记的,因为VID=pvid所以标记被去掉,而对端接收到没有标记的帧时候就会用自身 本征VLAN的信息给他加上标记,然后查看交换表如果发现目的地址是自己则去掉标记,如果发现目的mac地址不是自己则继续转发给其他Trunk同时去掉标记(因为一个交换机只有一个本征VLAN,所以pvid=vid,将会去掉标记)。
    Hybrid是Access与Trunk的混合模式,它允许VID=pvid。Hybrid与Trunk一样,在该端口上可以传送多个vlan的包,一般用于 交换机与交换机之间,或者交换机与服务器之间的链接。如果收到的 数据包不带vlan,则加上pvid进行转发;如果收到的数据包带vlan,则判断该端口是否允许该vlan进入,如果可以则进行转发,否则丢弃。
    以下案例可以帮助大家深入理解华为交换机的hybrid端口模式
    [Switch-Ethernet0/1]int e0/1
    [Switch-Ethernet0/1]port link-type hybrid
    [Switch-Ethernet0/1]port hybrid pvid vlan 10
    [Switch-Ethernet0/1]port hybrid vlan 10 20 untagged
    [Switch-Ethernet0/1] int e0/2
    [Switch-Ethernet0/2]port link-type hybrid
    [Switch-Ethernet0/2]port hybrid pvid vlan 20
    [Switch-Ethernet0/2]port hybrid vlan 10 20 untagged

        此时inter e0/1和inter e0/2下的所接的PC是可以互通的,但互通时数据所走的往返vlan是不同的。
        以下以inter e0/1下的所接的pc1访问inter e0/2下的所接的pc2为例进行说明
        pc1所发出的数据,由inter0/1所在的pvid vlan10封装vlan10的标记后送入交换机,交换机发现inter e0/2允许vlan 10的数据通过,于是数据被转发到inter e0/2上,由于inter e0/2上vlan 10是untagged的,于是交换机此时去除数据包上vlan10的标记,以普通包的形式发给pc2,此时pc1->p2走的是vlan10
        再来分析pc2给pc1回包的过程,pc2所发出的数据,由inter0/2所在的pvid vlan20封装vlan20的标记后送入交换机,交换机发现inter e0/1允许vlan 20的数据通过,于是数据被转发到inter e0/1上,由于inter e0/1上vlan 20是untagged的,于是交换机此时去除数据包上vlan20的标记,以普通包的形式发给pc1,此时pc2->pc1走的是vlan20

    1 华为交换机型号

    左侧:


    右侧:



    2 配置

    实例操作: https://blog.csdn.net/yongchaocsdn/article/details/70246157

    华为官方配置指南: http://support.huawei.com/enterprise/zh/doc/EDOC1000178156

    3 命令操作

    进入命令行视图

    此节点介绍了进入和退出命令行视图的方法。

    设备提供丰富的功能,相应的也提供了多样的配置和查询命令。为便于用户使用这些命令,华为交换机按功能分类将命令分别注册在不同的命令行视图下。配置某一功能时,需首先进入对应的命令行视图,然后执行相应的命令进行配置。

    设备提供的命令视图有很多,下面提到的视图是最常用的视图。其他视图的进入方式在具体的命令中都有说明,请参见《S1720&S2700&S5700&S6720 V200R011C10 命令参考》。

    常用的命令行视图

    常用视图名称进入视图视图功能
    用户视图

    用户从终端成功登录至设备即进入用户视图,在屏幕上显示:

    <HUAWEI>

    在用户视图下,用户可以完成查看运行状态和统计信息等功能。

    系统视图

    在用户视图下,输入命令system-view后回车,进入系统视图。

    <HUAWEI> system-view
    Enter system view, return user view with Ctrl+Z.
    [HUAWEI]

    在系统视图下,用户可以配置系统参数以及通过该视图进入其他的功能配置视图。

    接口视图

    使用interface命令并指定接口类型及接口编号可以进入相应的接口视图。

    [HUAWEI] interface gigabitethernet X/Y/Z
    [HUAWEI-GigabitEthernetX/Y/Z]

    X/Y/Z为需要配置的接口的编号,分别对应“堆叠ID/子卡号/接口序号”。

    上述举例中GigabitEthernet接口仅为示意。

    配置接口参数的视图称为接口视图。在该视图下可以配置接口相关的物理属性、链路层特性及IP地址等重要参数。

    命令行提示符“HUAWEI”是缺省的主机名(sysname)。通过提示符可以判断当前所处的视图,例如:“<>”表示用户视图,“[]”表示除用户视图以外的其它视图。

    用户可以在任意视图中,执行!或#加字符串,此时的用户输入将全部(包括!和#在内)作为系统的注释行内容,不会产生对应的配置信息。

    说明:
    • 有些在系统视图下执行的命令,在其它视图下也可以执行,但实现的功能与命令视图密切相关。例如lldp enable命令在系统视图表示使能全局的LLDP功能,在接口视图下,表示使能某一接口的LLDP功能。

    • 在系统视图下,可以执行命令diagnose进入诊断视图。诊断命令行主要用于设备的故障诊断,在此视图下执行某些命令可能导致设备异常或业务中断。如果您需要使用此类命令行,请联系技术支持人员,在技术支持人员指导下谨慎使用。
    • 用户可以在任意视图中,执行!或#加字符串,此时的用户输入将全部(包括!和#在内)作为系统的注释行内容,可以正常下发,不报错,不会产生对应的配置信息。

    退出命令行视图

    执行quit命令,即可从当前视图退出至上一层视图。

    例如,执行 quit命令从AAA视图退回到系统视图,再执行 quit命令退回到用户视图。
    [HUAWEI-aaa] quit
    [HUAWEI] quit
    <HUAWEI>

    如果需要从AAA视图直接退回到用户视图,则可以在键盘上键入组合键<Ctrl+Z>或者执行return命令。

    # 使用组合键<Ctrl+Z>直接退回到用户视图。
    [HUAWEI-aaa]           //键入<Ctrl+Z>
    <HUAWEI>
    # 执行 return命令直接退回到用户视图。
    [HUAWEI-aaa] return
    <HUAWEI>

    命令行智能回退

    命令行具有智能回退功能,在当前视图下执行某条命令,如果命令行匹配失败,会自动退到上一级视图进行匹配,如果仍然失败则继续退到上一级视图匹配,直到退到系统视图为止。

    下面分别举例,1为退入上一级视图即匹配对应视图,2为必须匹配到系统视图才能执行。

    1. 在一个OSPF区域视图下不退到OSPF视图,直接进入另一个OSPF区域视图。

      <HUAWEI> system-view
      [HUAWEI] ospf 100
      [HUAWEI-ospf-100] area 1
      [HUAWEI-ospf-100-area-0.0.0.1] area 2
      [HUAWEI-ospf-100-area-0.0.0.2]
    2. 在OSPF区域视图直接进入接口视图。

      <HUAWEI> system-view
      [HUAWEI] ospf 100
      [HUAWEI-ospf-100] area 1
      [HUAWEI-ospf-100-area-0.0.0.1] interface gigabitEthernet 0/0/3
      [HUAWEI-GigabitEthernet0/0/3]

    3.1 display vlan

    <HUAWEI>display vlan
    The total number of VLANs is: 4094
    --------------------------------------------------------------------------------
    U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
    MP: Vlan-mapping;               ST: Vlan-stacking;
    #: ProtocolTransparent-vlan;    *: Management-vlan;
    --------------------------------------------------------------------------------

    VID  Type    Ports
    --------------------------------------------------------------------------------
    1    common  UT:40GE0/0/1(D)    40GE0/0/2(D)    XGE0/0/47(D)    XGE0/0/48(D)
                    Eth-Trunk1(U)
    32   common  TG:Eth-Trunk1(U)
    33   common  TG:Eth-Trunk1(U)
    34   common  UT:XGE0/0/3(D)     XGE0/0/4(D)     XGE0/0/5(D)     XGE0/0/6(D)
                    XGE0/0/7(D)     XGE0/0/8(D)     XGE0/0/9(D)     XGE0/0/10(D)
                    XGE0/0/11(D)    XGE0/0/12(D)    XGE0/0/13(D)    XGE0/0/14(D)
                    XGE0/0/15(D)    XGE0/0/16(D)    XGE0/0/17(D)    XGE0/0/18(D)
                    XGE0/0/19(D)    XGE0/0/20(D)    XGE0/0/21(D)    XGE0/0/22(D)
                    XGE0/0/23(D)    XGE0/0/24(D)    XGE0/0/25(D)    XGE0/0/26(D)
                    XGE0/0/27(D)    XGE0/0/28(D)    XGE0/0/29(D)    XGE0/0/30(D)
                    XGE0/0/31(D)    XGE0/0/32(D)    XGE0/0/33(D)    XGE0/0/34(D)
                    XGE0/0/35(D)    XGE0/0/36(D)    XGE0/0/37(D)    XGE0/0/38(D)
                    XGE0/0/39(D)    XGE0/0/40(D)    XGE0/0/41(D)    XGE0/0/42(D)
                    XGE0/0/43(D)    XGE0/0/44(D)    XGE0/0/45(D)    XGE0/0/46(D)
                 TG:Eth-Trunk1(U)
    <HUAWEI>display vlan summary
    Static VLAN:
    Total 4094 static VLAN.
      1 to 4094

    Dynamic VLAN:
    Total 0 dynamic VLAN.

    Reserved VLAN:
    Total 0 reserved VLAN.
    <HUAWEI>display port vlan
    Port                        Link Type    PVID  Trunk VLAN List
    -------------------------------------------------------------------------------
    Eth-Trunk1                  trunk        1     1-4094
    XGigabitEthernet0/0/1       -            0     -
    XGigabitEthernet0/0/2       -            0     -
    XGigabitEthernet0/0/3       access       34    -
    XGigabitEthernet0/0/4       access       34    -
    XGigabitEthernet0/0/5       access       34    -
    XGigabitEthernet0/0/6       access       34    -
    XGigabitEthernet0/0/7       access       34    -
    XGigabitEthernet0/0/8       access       34    -
    XGigabitEthernet0/0/9       access       34    -
    XGigabitEthernet0/0/10      access       34    -
    XGigabitEthernet0/0/11      access       34    -
    XGigabitEthernet0/0/12      access       34    -
    XGigabitEthernet0/0/13      access       34    -
    XGigabitEthernet0/0/14      access       34    -
    XGigabitEthernet0/0/15      access       34    -
    XGigabitEthernet0/0/16      access       34    -
    XGigabitEthernet0/0/17      access       34    -
    XGigabitEthernet0/0/18      access       34    -
    XGigabitEthernet0/0/19      access       34    -
    XGigabitEthernet0/0/20      access       34    -
    XGigabitEthernet0/0/21      access       34    -
    XGigabitEthernet0/0/22      access       34    -
    XGigabitEthernet0/0/23      access       34    -
    XGigabitEthernet0/0/24      access       34    -
    XGigabitEthernet0/0/25      access       34    -
    XGigabitEthernet0/0/26      access       34    -
    XGigabitEthernet0/0/27      access       34    -
    XGigabitEthernet0/0/28      access       34    -
    XGigabitEthernet0/0/29      access       34    -
    XGigabitEthernet0/0/30      access       34    -
    XGigabitEthernet0/0/31      access       34    -
    XGigabitEthernet0/0/32      access       34    -
    XGigabitEthernet0/0/33      access       34    -
    XGigabitEthernet0/0/34      access       34    -
    XGigabitEthernet0/0/35      access       34    -
    XGigabitEthernet0/0/36      access       34    -
    XGigabitEthernet0/0/37      access       34    -
    XGigabitEthernet0/0/38      access       34    -
    XGigabitEthernet0/0/39      access       34    -
    XGigabitEthernet0/0/40      access       34    -
    XGigabitEthernet0/0/41      access       34    -
    XGigabitEthernet0/0/42      access       34    -
    XGigabitEthernet0/0/43      access       34    -
    XGigabitEthernet0/0/44      access       34    -
    XGigabitEthernet0/0/45      access       34    -
    XGigabitEthernet0/0/46      access       34    -
    XGigabitEthernet0/0/47      desirable    1     1-4094
    XGigabitEthernet0/0/48      desirable    1     1-4094
    40GE0/0/1                   desirable    1     1-4094
    40GE0/0/2                   desirable    1     1-4094
    <HUAWEI>

    3.2 显示设备上当前接口GE1/0/1的接口信息

    # 显示设备上当前接口GE1/0/1的接口信息。(以EC单板为例)

    <HUAWEI> system-view
    [HUAWEI] interface gigabitethernet 1/0/1
    [HUAWEI-GigabitEthernet1/0/1] display this interface
    GigabitEthernet1/0/1 current state : UP
    Line protocol current state : UP
    Description:
    Switch Port,Link-type : access(negotiated),
     PVID :    1, TPID : 8100(Hex), The Maximum Frame Length is 9216
    IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 0025-9ef4-abcd
    Last physical up time   : 2012-07-21 16:14:35+08:00
    Last physical down time : 2012-08-21 16:14:35+08:00
    Current system time: 2012-08-24 00:41:35+08:00
    Port Mode: COMMON FIBER, Transceiver: 1000_BASE_SX_SFP
    Speed : 1000,   Loopback: NONE
    Duplex: FULL,   Negotiation: ENABLE
    Mdi   : -, Flow-control: DISABLE
    Last 300 seconds input rate 0 bits/sec, 0 packets/sec
    Last 300 seconds output rate 0 bits/sec, 0 packets/sec
    Input peak rate 0 bits/sec, Record time: 2007-12-26 07:23:14
    Output peak rate 0 bits/sec, Record time: 2007-12-26 07:23:14

    Input:  0 packets, 0 bytes
      Unicast:                          0,  Multicast:                           0
      Broadcast:                        0,  Jumbo:                               0
      Discard:                          0,  Pause:                               0
      Frames:                           0

      Total Error:                      0
      CRC:                              0,  Giants:                              0
      Jabbers:                          0,  Fragments:                           0
      Runts:                            0,  DropEvents:                          0
      Alignments:                       0,  Symbols:                             0
      Ignoreds:                         0

    Output:  0 packets, 0 bytes
      Unicast:                          0,  Multicast:                           0
      Broadcast:                        0,  Jumbo:                               0
      Discard:                          0,  Pause:                               0

      Total Error:                      0
      Collisions:                       0,  ExcessiveCollisions:                 0
      Late Collisions:                  0,  Deferreds:                           0
      Buffers Purged:                   0

        Input bandwidth utilization threshold : 80.00%
        Output bandwidth utilization threshold: 80.00%
        Input bandwidth utilization  :    0%
        Output bandwidth utilization :    0%
    表1 display this interface命令输出信息描述

    项目

    描述

    current state

    显示接口的物理状态。
    • UP:接口物理层处于正常启动的状态。

    • DOWN:接口物理层出现故障。

      (Protected port) DOWN表示接口加入端口保护组且被设置为保护端口。将接口加入端口保护组请参见命令port protect-group,将接口设置为保护端口请参见命令protect-group member

    • Administratively down:如果网络管理员在该接口执行shutdown命令,将显示状态为Administratively down。

    • TRIGGER DOWN (BFD):BFD检测到故障,通过OAM联动,使接口物理状态变为Down。
    • TRIGGER DOWN (3AH):3AH检测到故障,通过OAM联动,使接口物理状态变为Down。
    • TRIGGER DOWN (1AG):1AG检测到故障,通过OAM联动,使接口物理状态变为Down。
    • ERROR DOWN(auto-defend):指定攻击溯源的自动防御措施为将攻击报文进入的接口物理状态变为Down。
    • ERROR DOWN(efm-threshold-event):EFM协议检测误帧、误码或者误帧秒,通过OAM联动,使接口物理状态变为Down。
    • ERROR DOWN(efm-remote-failure):EFM协议检测到远端错误,通过OAM联动,使接口物理状态变为Down。
    • ERROR DOWN(bpdu-protection):设备上启动了BPDU保护功能后,如果边缘端口收到RST BPDU,边缘端口的物理状态将变为Down。
    • ERROR DOWN(error-statistics):检测到接口接收的错误报文超过阈值时,接口物理状态变为Down。
    • ERROR DOWN(transceiver-power-low):检测到接口光功率低于设置的告警下限阈值时,接口物理状态变为Down。
    • ERROR DOWN(port-security):检测到接口学习到的MAC地址数超过限制数时,接口物理状态变为Down。
    • ERROR DOWN(mac-address-flapping):检测到接口学习到的MAC地址发生漂移,接口物理状态变为Down。
    • ERROR DOWN(dhcp-packet-overspeed):DHCP报文超过速率限制,联动接口物理状态变为Down。
    • ERROR DOWN(link-flap):链路振荡,联动的接口物理状态变为Down。
    • ERROR DOWN(data-integrity-error):芯片内存标识符有数据完整性错误,接口物理状态变为Down。
    • UP(E-TRUNK-DOWN):E-Trunk协商导致Eth-Trunk接口状态变为down。
    说明:

    由于接口状态上报会有时延,接口ERROR DOWN时会有一个短暂的中间状态:ERROR DOWN(接口ERROR DOWN原因),UP,之后接口进入ERROR DOWN状态。此中间状态不影响正常功能。

    接口的物理状态为ERROR DOWN(data-integrity-error)时,请执行以下步骤:

    1. 检查设备上是否已经配置了error-down auto-recovery cause data-integrity-error interval interval-value命令。如果已经配置,执行第2步;否则,执行第3步。
    2. 等待interval-value时间后,查看接口状态是否恢复为Up。如果没有恢复,执行第3步。
    3. 在接口视图下执行undo shutdown命令开启接口,查看接口状态是否恢复。如果没有恢复,执行第4步。
    4. 执行reboot命令重新启动单板。单板重新启动后,查看接口状态是否恢复,如果没有恢复,执行第5步。
    5. 请更换单板。

    Line protocol current state

    显示该接口的链路协议状态。
    • UP:接口的链路协议处于正常的启动状态。

    • UP(BFD status down):与该接口绑定的BFD会话状态变为down。

    • UP(Main BFD status down):与主接口联动的BFD会话状态down,并且联动子接口状态。只能在子接口显示该状态。

    • UP (spoofing):表示该接口的链路协议状态有spoofing特性,也就是该接口的链路协议状态永远是Up。

    • DOWN:接口的链路协议层出现故障,或者没有在此接口配置IP地址。

      以支持IP业务的接口为例,如果没有配置IP地址,则接口协议状态为Down。

    • DOWN (CFM down):表示CFM检测到故障,或接收到具有联动关系的模块的故障信息,使接口的链路状态变为CFM DOWN。
    • DOWN (EFM down):表示EFM检测到故障,或接收到具有联动关系的模块的故障信息,使接口的链路状态变为EFM DOWN。
    • DOWN (DLDP down):表示DLDP检测到故障,或接收到具有联动关系的模块的故障信息,使接口的链路状态变为DLDP DOWN。
    • DOWN (MACsec down):表示该设备接口的对端设备接口未开启MACsec功能,使接口的链路状态变为MACsec DOWN。
    说明:

    DOWN (MACsec down)仅加载MACsec插件后才会显示。

    Description

    接口的描述信息。可以使用命令description配置。

    Switch Port

    显示接口是二层接口。可以使用命令undo portswitch切换到三层模式。

    如果接口是三层模式,此处则显示为Route Port。

    PVID

    接口的缺省VLAN的编号。

    Link-type

    二层接口的链路类型,仅在二层模式下显示。有以下几种显示:
    • access(configured):手工配置为access类型。
    • hybrid:手工配置为hybrid类型。
    • trunk(configured):手工配置为trunk类型。
    • dot1q-tunnel:手工配置为dot1q-tunnel类型。
    • access(negotiated):动态协商为access类型。
    • trunk(negotiated):动态协商为trunk类型。
    可参见命令 port link-type

    TPID

    显示接口支持的帧类型。

    缺省情况下,TPID是0x8100,表示802.1Q帧。

    此字段只有在接口类型是二层接口情况下显示。

    The Maximum Frame Length

    接口允许通过的最长帧。可以使用命令jumboframe enable修改。

    IP Sending Frames' Format

    IP协议发送帧格式,包括PKTFMT_ETHNT_2,Ethernet_802.3,Ethernet_SNAP。

    Hardware address

    接口的MAC地址。

    Port Mode

    普通接口的工作模式。

    • COMMON COPPER:电口模式。
    • COMMON FIBER:光口模式。

    Combo接口的工作模式。可以使用命令combo-port配置。

    • COMBO AUTO:自动选择接口模式。
    • FORCE FIBER:强制选择光口模式。
    • FORCE COPPER:强制选择电口模式。

    Transceiver

    光模块类型。

    • 对于电接口,该字段不显示。
    • 如果光接口上插上光模块或光电模块,则该字段将显示光模块或光电模块的具体型号。
    • 如果光接口上未插光模块或光电模块,则该字段不显示。
    • 如果光接口上插高速线缆时,该字段显示为线缆具体类型。

    Last physical up time

    接口上次物理Up的时刻,“-”表示接口的此物理状态没有发生过变化。

    接口状态变为Up时,如果配置了时区且处于夏令时,时间显示格式为YYYY/MM/DD HH:MM:SS UTC±HH:MM DST。

    Last physical down time

    接口上次物理Down的时刻,“-”表示接口的此物理状态没有发生过变化。

    接口状态变为Down时,如果配置了时区且处于夏令时,时间显示格式为YYYY/MM/DD HH:MM:SS UTC±HH:MM DST。

    Current system time

    当前系统时间。

    如果配置了时区且处于夏令时,时间显示格式为YYYY/MM/DD HH:MM:SS UTC±HH:MM DST。

    Speed

    接口当前速度。

    • 自协商模式下,可以使用命令auto speed配置。
    • 非自协商模式下,可以使用命令speed配置。

    Loopback

    接口环回配置。可以使用命令loopback配置。

    Duplex

    接口工作的双工模式。

    • FULL:全双工模式。
    • HALF:半双工模式。
    • 自协商模式下,可以使用命令auto duplex配置。
    • 非自协商模式下,可以使用命令duplex配置。

    Negotiation

    接口自协商状态。可以使用命令negotiation auto配置。

    • ENABLE:接口开启了自协商功能。
    • DISABLE:接口关闭了自协商功能。

    Mdi

    接口网线类型。可以使用命令mdi配置。

    Flow-control

    流量控制状态。

    • ENABLE:接口开启了流量控制功能。
    • DISABLE:接口关闭了流量控制功能。
    说明:
    如果用户已使用命令 flow-control打开以太网接口的 流量控制开关,在如下情况下该字段仍然显示为 DISABLE
    • 接口处于DOWN状态
    • 接口处于半双工模式

    Last 300 seconds input rate

    接口在前5分钟接收的比特速率和报文速率。

    Last 300 seconds output rate

    接口在前5分钟发送的比特速率和报文速率。

    Input peak rate 0 bits/sec,Record time

    入接口报文的最大速率和最大速率的发生时间。

    Output peak rate 0 bits/sec,Record time

    出接口报文的最大速率和最大速率的发生时间。

    Input

    接收报文总数量。

    Output

    发送报文总数量。

    Unicast

    接口接收或发送的单播报文的数目。

    Multicast

    接口接收或发送的组播报文的数目。

    Broadcast

    接口接收或发送的广播报文的数目。

    Jumbo

    接口接收的以太网帧长在1518字节到最大Jumbo帧长设定值之间,或者接口接收的VLAN帧长在1522字节到最大Jumbo帧长设定值之间,且FCS正确的报文数目。

    接口发出的帧长超过1518字节或者发送的VLAN帧长超过1522字节且FCS正确的报文数目。

    对于X系列单板,该字段还包含大于1518小于接口上Jumbo帧长设定值且CRC错误的报文数目。

    最大Jumbo帧长设定值可以由jumboframe enable设置。

    Discard

    接口在物理层检测时发现的丢弃报文数目。

    Total Error

    接口在物理层检测时发现的错误报文总数目。

    CRC

    接口接收的CRC错误报文数目。

    对于X1E系列单板,该字段还包含大于接口上Jumbo帧长设定值并且CRC错误的报文数目。

    对于X1E系列单板,该字段还包含大于1518小于接口上Jumbo帧长设定值且CRC错误的报文。

    Giants

    接口接收的超过Jumbo帧大小的报文数目。

    Jabbers

    接口接收的帧长在1518字节到最大Jumbo帧长设定值之间且FCS错误的报文数目。

    Fragments

    接口接收到的碎片报文。

    对于X1E系列单板,该字段还包含接口接收的超小帧且FCS正确的报文数目。

    对于EE系列单板,该字段显示为0。

    Runts

    接口接收的超小帧且FCS正确的报文数目。

    对于X1E系列单板和EE系列单板,该字段还包含接收长度小于64字节,且CRC不正确的报文。

    DropEvents

    接口接收的报文因为内存池满(GBP full)或者反压(Back Pressure)导致的丢包数目。

    Alignments

    接口接收的帧对齐错误的报文数目。

    Symbols

    接口接收的编码错误的报文数目。

    Ignoreds

    接口接收的OpCode不是PAUSE的MAC控制帧的报文数目。

    Frames

    接口接收的802.3长度和实际数据长度不符的报文数目。

    Pause

    Pause帧。

    Collisions

    接口发送报文过程中遇到1-15次冲突的报文数目。

    ExcessiveCollisions

    接口发送报文过程中遇到16次冲突并最终发送失败的报文数目。

    Late Collisions

    接口发送报文时遇到冲突,且又延迟发送的报文数目。

    Deferreds

    接口发送报文有延迟但没有冲突的报文数目。

    Buffers Purged

    接口发送报文时在队列缓冲区中存在时间太长,被老化掉的报文数目。

    Input bandwidth utilization threshold

    输入带宽占用率阈值。

    Output bandwidth utilization threshold

    输出带宽占用率阈值。

    Input bandwidth utilization

    输入带宽占用率。

    Output bandwidth utilization

    输出带宽占用率。

    4 常见功能




    参考: http://network.51cto.com/art/201001/177448.htm

    史上最全华为路由器交换机配置命令大合集,熟练掌握下面的华为路由器交换机配置知识,你只需花几分钟的时间就能明白华为路由器交换机配置。交换机的配置命令等等。

    华为路由器交换机配置命令:计算机命令
    PCAlogin:root;使用root用户
    password:linux;口令是linux
    #shutdown-hnow;关机
    #init0;关机
    #logout;用户注销
    #login;用户登录
    #ifconfig;显示IP地址
    #ifconfigeth0netmask;设置IP地址
    #ifconfigeht0netmaskdown;禁用IP地址
    #routeadd0.0.0.0gw;设置网关
    #routedel0.0.0.0gw;删除网关
    #routeadddefaultgw;设置网关
    #routedeldefaultgw;删除网关
    #route;显示网关
    #ping;发ECHO包
    #telnet;远程登录

    华为路由器交换机配置命令:交换机命令
    [Quidway]discur;显示当前配置
    [Quidway]displaycurrent-configuration;显示当前配置
    [Quidway]displayinterfaces;显示接口信息
    [Quidway]displayvlanall;显示路由信息
    [Quidway]displayversion;显示版本信息
    [Quidway]superpassword;修改特权用户密码
    [Quidway]sysname;交换机命名
    [Quidway]interfaceethernet0/1;进入接口视图
    [Quidway]interfacevlanx;进入接口视图
    [Quidway-Vlan-interfacex]ipaddress10.65.1.1255.255.0.0;配置VLAN的IP地址
    [Quidway]iproute-static0.0.0.00.0.0.010.65.1.2;静态路由=网关
    [Quidway]rip;三层交换支持
    [Quidway]local-userftp
    [Quidway]user-interfacevty04;进入虚拟终端
    [S3026-ui-vty0-4]authentication-modepassword;设置口令模式
    [S3026-ui-vty0-4]setauthentication-modepasswordsimple222;设置口令
    [S3026-ui-vty0-4]userprivilegelevel3;用户级别
    [Quidway]interfaceethernet0/1;进入端口模式
    [Quidway]inte0/1;进入端口模式
    [Quidway-Ethernet0/1]duplex{half|full|auto};配置端口工作状态
    [Quidway-Ethernet0/1]speed{10|100|auto};配置端口工作速率
    [Quidway-Ethernet0/1]flow-control;配置端口流控
    [Quidway-Ethernet0/1]mdi{across|auto|normal};配置端口平接扭接
    [Quidway-Ethernet0/1]portlink-type{trunk|access|hybrid};设置端口工作模式
    [Quidway-Ethernet0/1]portaccessvlan3;当前端口加入到VLAN
    [Quidway-Ethernet0/2]porttrunkpermitvlan{ID|All};设trunk允许的VLAN
    [Quidway-Ethernet0/3]porttrunkpvidvlan3;设置trunk端口的PVID
    [Quidway-Ethernet0/1]undoshutdown;激活端口
    [Quidway-Ethernet0/1]shutdown;关闭端口
    [Quidway-Ethernet0/1]quit;返回
    [Quidway]vlan3;创建VLAN
    [Quidway-vlan3]portethernet0/1;在VLAN中增加端口
    [Quidway-vlan3]porte0/1;简写方式
    [Quidway-vlan3]portethernet0/1toethernet0/4;在VLAN中增加端口
    [Quidway-vlan3]porte0/1toe0/4;简写方式
    [Quidway]monitor-port;指定镜像端口
    [Quidway]portmirror;指定被镜像端口
    [Quidway]portmirrorint_listobserving-portint_typeint_num;指定镜像和被镜像
    [Quidway]descriptionstring;指定VLAN描述字符
    [Quidway]description;删除VLAN描述字符
    [Quidway]displayvlan[vlan_id];查看VLAN设置
    [Quidway]stp{enable|disable};设置生成树,默认关闭
    [Quidway]stppriority4096;设置交换机的优先级
    [Quidway]stproot{primary|secondary};设置为根或根的备份
    [Quidway-Ethernet0/1]stpcost200;设置交换机端口的花费
    [Quidway]link-aggregatione0/1toe0/4ingress|both;端口的聚合
    [Quidway]undolink-aggregatione0/1|all;始端口为通道号
    [SwitchA-vlanx]isolate-user-vlanenable;设置主vlan
    [SwitchA]isolate-user-vlansecondary;设置主vlan包括的子vlan
    [Quidway-Ethernet0/2]porthybridpvidvlan;设置vlan的pvid
    [Quidway-Ethernet0/2]porthybridpvid;删除vlan的pvid
    [Quidway-Ethernet0/2]porthybridvlanvlan_id_listuntagged;设置无标识的vlan
    如果包的vlanid与PVId一致,则去掉vlan信息.默认PVID=1。
    所以设置PVID为所属vlanid,设置可以互通的vlan为untagged.

    华为路由器交换机配置命令:路由器命令
    [Quidway]displayversion;显示版本信息
    [Quidway]displaycurrent-configuration;显示当前配置
    [Quidway]displayinterfaces;显示接口信息
    [Quidway]displayiproute;显示路由信息
    [Quidway]sysnameaabbcc;更改主机名
    [Quidway]superpasswrod123456;设置口令
    [Quidway]interfaceserial0;进入接口
    [Quidway-serial0]ipaddress;配置端口IP地址
    [Quidway-serial0]undoshutdown;激活端口
    [Quidway]link-protocolhdlc;绑定hdlc协议
    [Quidway]user-interfacevty04
    [Quidway-ui-vty0-4]authentication-modepassword
    [Quidway-ui-vty0-4]setauthentication-modepasswordsimple222
    [Quidway-ui-vty0-4]userprivilegelevel3
    [Quidway-ui-vty0-4]quit
    [Quidway]debugginghdlcallserial0;显示所有信息
    [Quidway]debugginghdlceventserial0;调试事件信息
    [Quidway]debugginghdlcpacketserial0;显示包的信息

    华为路由器交换机配置命令:静态路由:
    [Quidway]iproute-static{interfacenumber|nexthop}[value][reject|blackhole]
    例如:[Quidway]iproute-static129.1.0.01610.0.0.2
    [Quidway]iproute-static129.1.0.0255.255.0.010.0.0.2
    [Quidway]iproute-static129.1.0.016Serial2
    [Quidway]iproute-static0.0.0.00.0.0.010.0.0.2

    华为路由器交换机配置命令:动态路由:
    [Quidway]rip;设置动态路由
    [Quidway]ripwork;设置工作允许
    [Quidway]ripinput;设置入口允许
    [Quidway]ripoutput;设置出口允许
    [Quidway-rip]network1.0.0.0;设置交换路由网络
    [Quidway-rip]networkall;设置与所有网络交换
    [Quidway-rip]peerip-address;
    [Quidway-rip]summary;路由聚合
    [Quidway]ripversion1;设置工作在版本1
    [Quidway]ripversion2multicast;设版本2,多播方式
    [Quidway-Ethernet0]ripsplit-horizon;水平分隔
    [Quidway]routeridA.B.C.D;配置路由器的ID
    [Quidway]ospfenable;启动OSPF协议
    [Quidway-ospf]import-routedirect;引入直联路由
    [Quidway-Serial0]ospfenablearea;配置OSPF区域

    华为路由器交换机配置命令:标准访问列表命令格式如下:
    acl[match-orderconfig|auto];默认前者顺序匹配。
    rule[normal|special]{permit|deny}[sourcesource-addrsource-wildcard|any]
    例:[Quidway]acl10
    [Quidway-acl-10]rulenormalpermitsource10.0.0.00.0.0.255
    [Quidway-acl-10]rulenormaldenysourceany

    华为路由器交换机配置命令:扩展访问控制列表配置命令
    配置TCP/UDP协议的扩展访问列表:
    rule{normal|special}{permit|deny}{tcp|udp}source{|any}destination|any}
    [operate]
    配置ICMP协议的扩展访问列表:
    rule{normal|special}{permit|deny}icmpsource{|any]destination{|any]
    [icmp-code][logging]

    华为路由器交换机配置命令:扩展访问控制列表操作符的含义
    equalportnumber;等于
    greater-thanportnumber;大于
    less-thanportnumber;小于
    not-equalportnumber;不等
    rangeportnumber1portnumber2;区间

    华为路由器交换机配置命令:扩展访问控制列表举例
    [Quidway]acl101
    [Quidway-acl-101]ruledenysouceanydestinationany
    [Quidway-acl-101]rulepermiticmpsourceanydestinationanyicmp-typeecho
    [Quidway-acl-101]rulepermiticmpsourceanydestinationanyicmp-typeecho-reply
    [Quidway]acl102
    [Quidway-acl-102]rulepermitipsource10.0.0.10.0.0.0destination202.0.0.10.0.0.0
    [Quidway-acl-102]ruledenyipsourceanydestinationany
    [Quidway]acl103
    [Quidway-acl-103]rulepermittcpsourceanydestination10.0.0.10.0.0.0destination-portequalftp
    [Quidway-acl-103]rulepermittcpsourceanydestination10.0.0.20.0.0.0destination-portequalwww
    [Quidway]firewallenable
    [Quidway]firewalldefaultpermit|deny
    [Quidway]inte0
    [Quidway-Ethernet0]firewallpacket-filter101inbound|outbound

    华为路由器交换机配置命令:地址转换配置举例
    [Quidway]firewallenable
    [Quidway]firewalldefaultpermit
    [Quidway]acl101;内部指定主机可以进入e0
    [Quidway-acl-101]ruledenyipsourceanydestinationany
    [Quidway-acl-101]rulepermitipsource129.38.1.10destinationany
    [Quidway-acl-101]rulepermitipsource129.38.1.20destinationany
    [Quidway-acl-101]rulepermitipsource129.38.1.30destinationany
    [Quidway-acl-101]rulepermitipsource129.38.1.40destinationany
    [Quidway-acl-101]quit
    [Quidway]inte0
    [Quidway-Ethernet0]firewallpacket-filter101inbound
    [Quidway]acl102;外部特定主机和大于1024端口的数据包允许进入S0
    [Quidway-acl-102]ruledenyipsourceanydestinationany
    [Quidway-acl-102]rulepermittcpsource202.39.2.30destination202.38.160.10
    [Quidway-acl-102]rulepermittcpsourceanydestination202.38.160.10destination-portgreat-than
    1024
    [Quidway-acl-102]quit
    [Quidway]ints0
    [Quidway-Serial0]firewallpacket-filter102inbound;设202.38.160.1是路由器出口IP。
    [Quidway-Serial0]natoutbound101interface;是Easyip,将acl101允许的IP从本接口出时变换源地址。

    华为路由器交换机配置命令:内部服务器地址转换配置命令(静态nat):
    natserverglobal[port]insideport[protocol];global_port不写时使用inside_port
    [Quidway-Serial0]natserverglobal202.38.160.1inside129.38.1.1ftptcp
    [Quidway-Serial0]natserverglobal202.38.160.1inside129.38.1.2telnettcp
    [Quidway-Serial0]natserverglobal202.38.160.1inside129.38.1.3wwwtcp
    设有公网IP:202.38.160.101~202.38.160.103可以使用。;对外访问(原例题)
    [Quidway]nataddress-group202.38.160.101202.38.160.103pool1;建立地址池
    [Quidway]acl1
    [Quidway-acl-1]rulepermitsource10.110.10.00.0.0.255;指定允许的内部网络
    [Quidway-acl-1]ruledenysourceany
    [Quidway-acl-1]intserial0
    [Quidway-Serial0]natoutbound1address-grouppool1;在s0口从地址池取出IP对外访问
    [Quidway-Serial0]natserverglobal202.38.160.101inside10.110.10.1ftptcp
    [Quidway-Serial0]natserverglobal202.38.160.102inside10.110.10.2wwwtcp
    [Quidway-Serial0]natserverglobal202.38.160.1028080inside10.110.10.3wwwtcp
    [Quidway-Serial0]natserverglobal202.38.160.103inside10.110.10.4smtpudp
    华为路由器交换机配置命令:PPP设置:[Quidway-s0]link-protocolppp;默认的协议

    华为路由器交换机配置命令:PPP验证:
    主验方:pap|chap
    [Quidway]local-userq2password{simple|cipher}hello;路由器1
    [Quidway]interfaceserial0
    [Quidway-serial0]pppauthentication-mode{pap|chap}
    [Quidway-serial0]pppchapuserq1;pap时,没有此句

    华为路由交换机配置命令:pap被验方:
    [Quidway]interfaceserial0;路由器2
    [Quidway-serial0]ppppaplocal-userq2password{simple|cipher}hello

    华为路由器交换机配置命令:chap被验方:
    [Quidway]interfaceserial0;路由器2
    [Quidway-serial0]pppchapuserq2;自己路由器名
    [Quidway-serial0]local-userq1password{simple|cipher}hello;对方路由器名
    帧中继frame-relay(二分册6-61)
    [q1]frswitching
    [q1]ints1
    [q1-Serial1]ipaddress192.168.34.51255.255.255.0
    [q1-Serial1]link-protocolfr;封装帧中继协议
    [q1-Serial1]frinterface-typedce
    [q1-Serial1]frdlci100
    [q1-Serial1]frinarp
    [q1-Serial1]frmapip192.168.34.52dlci100
    [q2]ints1
    [q2-Serial1]ipaddress192.168.34.52255.255.255.0
    [q2-Serial1]link-protocolfr
    [q2-Serial1]frinterface-typedte
    [q2-Serial1]frdlci100
    [q2-Serial1]frinarp
    [q2-Serial1]frmapip192.168.34.51dlci100

    华为路由器交换机配置命令:帧中继监测
    [q1]displayfrlmi-info[]interfacetypenumber]
    [q1]displayfrmap
    [q1]displayfrpvc-info[serialinterface-number][dlcidlci-number]
    [q1]displayfrdlci-switch
    [q1]displayfrinterface
    [q1]resetfrinarp-info
    [q1]debuggingfrall[interfacetypenumber]
    [q1]debuggingfrarp[interfacetypenumber]
    [q1]debuggingfrevent[interfacetypenumber]
    [q1]debuggingfrlmi[interfacetypenumber]

    华为路由器交换机配置命令:启动ftp服务:
    [Quidway]local-userftppassword{simple|cipher}aaaservice-typeftp
    [Quidway]ftpserverenable

    展开全文
  • 交换机配置模式

    2010-10-25 14:01:29
    实验二、交换机配置模式 一、 实验目的 1、了解交换机不同的配置模式的功能; 2、 了解交换机不同配置模式的进入和退出方法; 二、 应用环境 在实验一中,我们可以成功地进入交换机的配置界面。我们所看到的配置...
  • 交换机配置NTP

    千次阅读 2020-12-30 15:23:21
    华为交换机配置NTP 华三交换机配置NTP
  • 计算机交换机配置

    2013-03-27 23:43:48
    详细表述了交换机配置过程代码 1了解cisco packer tracer 的深入使用方法。搭建一个小型网络拓扑图。 2 学会各种设备之间连线的方式。 3 掌握交换机的命令配置,及适用方式。 4熟悉普通二层交换机的外观; 5了解...
  • CISCO交换机模式类型与配置

    千次阅读 2016-10-24 14:29:15
    交换机模式配置
  • DPTECH交换机配置

    2014-06-15 20:33:30
    迪普网络网络交换机配置文件 多多帮忙
  • 华为路由器、交换机配置命令

    万次阅读 多人点赞 2018-12-29 21:38:41
    华为路由器交换机配置命令是大家使用时经常遇到的,顾名思义关于交换机的计算机命令,路由器命令,交换机命令和动静态命令都将在文中提到。 史上最全华为路由器交换机配置命令大合集,熟练掌握下面的华为路由器...
  • infiniband交换机配置

    2016-12-22 15:11:15
    infiniteband交换机配置方法
  • 交换机配置脚本

    2013-11-08 21:59:04
    交换机配置,中国移动WLAN交换机配置,最新甘肃兰州配置脚本
  • 思科交换机 Line配置模式

    万次阅读 2012-08-28 11:11:51
    在全局配置模式下,执行line vty或line console命令,将进入Line配置模式。该模式主要用于对虚拟终端(vty)和控制台端口进行配置,其配置主要是设置虚拟终端和控制台的用户级登录密码。 Line配置模式的命令行提示...
  • 关于交换机和路由器的参数设置,交换机配置及命令模式
  • 锐捷交换机配置命令

    千次阅读 2019-09-24 16:41:37
    锐捷交换机配置命令 交换机基本操作 1.进入特权模式 Switch>enable Switch# 2.返回用户模式 Switch#exit Press RETURN to get started! Switch> 配置模式: 全局配置模式[主机名(config)#]:配置交换机的整体...
  • interface GigabitEthernet0/1switchport trunk native vlan 100 (vlan100作为access模式的)switchport trunk allowed vlan 11,100switchport mode trunk 转载于:https://blog.51cto.com/zhanguo1110/1...
  • 迈普交换机配置说明

    千次阅读 2021-05-04 16:14:44
    迈普交换机配置说明 目录 迈普交换机配置说明 型号:MyPower S4320 48网口,四光口。 通过Console口登录设备 输入:en,进入 #进入以太接口gigabitethernet0/1的二层以太接口配置模式。 #将Access端口...
  • DPtech 交换机配置命令

    2018-03-13 21:51:05
    DPtech 迪普 交换机 命令 配置 手册 DPtech LSW2000系列工业以太网交换机
  • extreme交换机配置手册

    2018-10-29 16:15:54
    此extreme交换机配置手册,可以完成extreme交换机的基础配置
  • 1、瑞捷交换机备份配置文件的操作方法问题一正常模式下备份配置文件的方法问题2在CTRL模式下备份配置文件的方法(适用于忘记密码时备份配置文件)问题1:如何在正常模式下备份配置文件步骤1:打开超级终端并进入配置模式...
  • 思科交换机配置命令

    2012-07-10 12:12:41
    思科交换机配置命令 交换机基本状态: switch: ;ROM状态, 路由器是rommon> hostname> ;用户模式 hostname# ;特权模式 hostname(config)# ;全局配置模式 hostname(config-if)# ;接口状态 交换机口令设置...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 78,357
精华内容 31,342
关键字:

交换机的配置模式
