  • 最近有使用Win10的用户,突然发现自己的电脑以太网显示未识别的网络,通过网络诊断出现找出了问题,原来以太网没有有效的IP配置。相信很多用户都不知道如何解决?小编经过查阅资料,发现是由于路由器未能给以太网...

    链接:http://www.dnpz.net/diannaozhishi/3300.html

    最近有使用Win10的用户,突然发现自己的电脑以太网显示未识别的网络,通过网络诊断出现找出了问题,原来以太网没有有效的IP配置。相信很多用户都不知道如何解决?小编经过查阅资料,发现是由于路由器未能给以太网分配正确的IP地址或是路由器没有正常工作导致的。下面小编就带大家从实际出发解决此问题。





    解决方法一:手动设置IP地址

    1、首先点击右下角的网络图标,然后进入网络和internet设置;



    2、然后我们再点击“更改适配器选项”如下图所示:



    3、右键点击你要设置的以太网选择属性;(本版为1803,今后版本可能无法再打开网络连接文件夹)



    4、接下来点击internet协议版本 4 (TCP/IP),选择属性;



    5、然后选择使用下面的IP地址,默认网关填路由器IP地址,以太网IP需要和网关在同一网段,DNS可以选择常用的。如8.8.8.8(谷歌) 114.114.114.114(国内移动、电信和联通通用的DNS)



    设置完成后,以太网没有有效的IP配置就可以解决了,再测试能否上网就OK了。


    展开全文
  • 我们千兆以太网的项目是上位机通过千兆网发送一副图片经过DDR3缓存然后分别经过USB3.0、千兆网发送给电脑,但是因为我们没有千兆网接受的上位机,所以我们利用NetAssist接收转存进txt文件中。那么,我们为了验证我们...

    MATLAB读取txt文件转化成图片

    项目简述

    我们千兆以太网的项目是上位机通过千兆网发送一副图片经过DDR3缓存然后分别经过USB3.0、千兆网发送给电脑,但是因为我们没有千兆网接受的上位机,所以我们利用NetAssist接收转存进txt文件中。那么,我们为了验证我们实验的正确性,必须得将txt文件转换成图片直观地验证我们实验的正确性。

    转换代码

    因为本次论文没有太多的理论支撑,那么我们直接给出代码。但是注意我们的代码转换的txt文件必须是1行,我们一开始接收的txt文件进行了换行处理,所以我们先利用了Notepad++对txt文件进行了预处理,将多行数据行合并成一行新的数据。合并成一行数据之后,才方便我们在MATLAB中的处理,程序如下:


    clc;
    clear all;
    close all;
    %%确定所要读取的文件名以及方式
    fileID = fopen('aaa.txt','r');
    %%确定所读取数据的格式(这里是整数,所以用%d,也可以用%f,表示浮点型数据)
    formatSpec = '%x';
    %%确定数据矩阵的大小。需要注意的是,读取时是行优先,在保存时是列优先,所以在最后需要进行转置。
    %%下面的4主要是指一行有四个数据。
    %%这里的Inf也可以写具体的值,不过只要确定矩阵的一维,另一维就随之而定了。这里选择了Inf。
    size = [1 Inf];
    %%读取数据并保存在A中。
    A = fscanf(fileID,formatSpec,size);
    %%文件读取关闭
    fclose(fileID);
    image_r1 = zeros(1,768*1024);
    image_g1 = zeros(1,768*1024);
    image_b1 = zeros(1,768*1024);
    j = 1;
    m = 1;
    n = 1;
    for i = 1:2359296
        if mod(i,3) == 1
            image_r1(1,j) = uint8(A(1,i));
            j = j + 1;
        end
        if mod(i,3) == 2
            image_g1(1,m) = uint8(A(1,i));
            m = m + 1;
        end
        if mod(i,3) == 0
            image_b1(1,n) = uint8(A(1,i));
            n = n + 1;
        end
    end
    image_r = uint8(reshape(image_r1,1024,768)');
    image_g = uint8(reshape(image_g1,1024,768)');
    image_b = uint8(reshape(image_b1,1024,768)');

    image_rgb(:,:,1) = uint8(image_b);
    image_rgb(:,:,2) = uint8(image_g);
    image_rgb(:,:,3) = uint8(image_r);


    figure,imshow(image_rgb)
    pic_data    = imread('./aaa.bmp');    %R:8bit
    pic_red     = pic_data(:,:,1);
    pic_green   = pic_data(:,:,2);
    pic_blue    = pic_data(:,:,3);
    figure,imshow(pic_data)



    上面的代码关键部分我们已经注释,同学们可以从上面进行学习。

    实验结果

    接下来,我们利用千兆网传来的数据进行画图,并且给出原图像进行对比,如下:
    千兆网接收的图片,

    在这里插入图片描述
    原图像:
    在这里插入图片描述
    通过以上两幅图像的对比,可以验证我们的实验基本正确,至于具体的瑕疵是我们使用千兆网上位机的问题。

    总结

    创作不易,认为文章有帮助的同学们可以关注、点赞、转发支持。(txt文件、图片文件在群中)对文章有什么看法或者需要更近一步交流的同学,可以加入下面的群:
    在这里插入图片描述

    展开全文
  • Modbus协议包括ASCII、RTU、TCP等,并没有规定物理层。此协议定义了控制器能够认识和使用的消息结构,而不管它们是经过何种网络进行通信的。标准的Modicon控制器使用RS232C实现串行的Modbus。Modbus的ASCII、RTU协议...

    Modbus协议包括ASCII、RTU、TCP等,并没有规定物理层。此协议定义了控制器能够认识和使用的消息结构,而不管它们是经过何种网络进行通信的。标准的Modicon控制器使用RS232C实现串行的Modbus。Modbus的ASCII、RTU协议规定了消息、数据的结构、命令和就答的方式,数据通讯采用Maser/Slave方式,Master端发出数据请求消息,Slave端接收到正确消息后就可以发送数据到Master端以响应请求;Master端也可以直接发消息修改Slave端的数据,实现双向读写。


    Modbus具有以下几个特点:

    (1)标准、开放,用户可以免费、放心地使用Modbus协议,不需要交纳许可证费,也不会侵犯知识产权。目前,支持Modbus的厂家超过400家,支持Modbus的产品超过600种。

    (2)Modbus可以支持多种电气接口,如RS-232、RS-485等,还可以在各种介质上传送,如双绞线、光纤、无线等。

    (3)Modbus的帧格式简单、紧凑,通俗易懂。用户使用容易,厂商开发简单。

    Modbus rtu和Modbus tcp两个协议的本质都是MODBUS协议,都是靠MODBUS寄存器地址来交换数据;但所用的硬件接口不一样,Modbus RTU一般采用串口RS232C或RS485/422,而Modbus TCP一般采用以太网口。现在市场上有很多协议转换器,可以轻松的将这些不同的协议相互转换。

      实际上Modbus协议包括ASCII、RTU、TCP。

      标准的Modicon控制器使用RS232C实现串行的Modbus。Modbus的ASCII、RTU协议规定了消息、数据的结构、命令和就答的方式,数据通讯采用Maser/Slave方式。

    Modbus协议需要对数据进行校验,串行协议中除有奇偶校验外,ASCII模式采用LRC校验,RTU模式采用16位CRC校验。

    ModbusTCP模式没有额外规定校验,因为TCP协议是一个面向连接的可靠协议。

    TCP和RTU协议非常类似,只要把RTU协议的两个字节的校验码去掉,然后在RTU协议的开始加上5个0和一个6并通过TCP/IP网络协议发送出去即可。

    Modbus TCP和Modbus RTU协议的区别www.alotcer.com
    展开全文
  • 以太网交换 MAC

    2020-07-15 14:49:06
    设备上无法学习正确的MAC表项的原因有哪些 答: 没有收到报文(链路Down、接口未加入VLAN、接口参与环路协议计算并且被阻塞、配置了MAC地址漂移检测功能并且接口或MAC被阻断等导致)。 网络中存在环路导致MAC表项...

    思维导图
    在这里插入图片描述#### MAC


    静态MAC与Sticky MAC的区别是什么

    答:两者保存在设备中都是静态MAC,但是产生来源不一样,静态MAC主要采用手动配置,Sticky MAC是使能接口Sticky MAC功能后,由合法的动态MAC转换为Sticky MAC的;

    设备上无法学习正确的MAC表项的原因有哪些

    答:

    没有收到报文(链路Down、接口未加入VLAN、接口参与环路协议计算并且被阻塞、配置了MAC地址漂移检测功能并且接口或MAC被阻断等导致)。

    网络中存在环路导致MAC表项震荡。

    去使能了MAC地址学习功能或者已经存在对应的Sticky MAC地址。

    MAC表项已达设备支持的最大规格。

    配置了对应的静态路由或黑洞路由。

    排障:

    1. 查看是否配置错误导致MAC地址无法正确学习。
    2. 检查网络中是否存在环路导致MAC表项振荡。
    3. 检查端口是否被破坏协议阻塞。
    4. 检查是否配置了MAC学习去使能
    5. 检查是否配置了黑洞MAC或基于接口的MAC地址限制。
    6. 检查MAC表项是否已达设备支持的最大规格。

    组播报文的源MAC地址是否正常学习

    答:正常学习。

    MAC地址为什么要同步,实时同步与定时同步分别是什么作用

    答:同步的目的是让报文尽量查MAC表项完成二层转发避免广播。

    实时同步速度快,但是由于处理有限可能会丢包。

    定时同步周期是秒级,与实时同步同时作用可以完好实现MAC同步,并防止非本板的MAC表项老化。

    哪些MAC地址不会老化

    静态MAC地址和黑洞MAC地址。

    展开全文
  • 以太网调试总结7.5

    千次阅读 2013-07-12 16:24:02
    今天以太网终于调试通了。PC机使用网络调试助手,下面是lm3s9b96。 lwip协议栈没有问题,移植没有问题,硬件没有问题。 问题是网络字节顺序上,LwipInit这个初始化函数内部已经把IP地址转换成网络顺序,我们还在这...

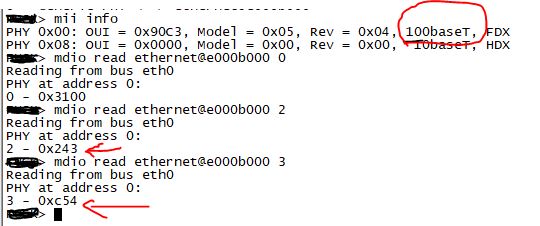

  • 4、uboot是可以正确读取mdio的,phy的身份识别码也是正确的。但是ping电脑没反应,电脑也抓不到包。 ![图片说明](https://img-ask.csdn.net/upload/202008/23/1598193332_771479.jpg) 5、时钟有问题: ![图片...
  • imx8x 以太网调试总结

    2020-04-04 09:54:22
    没有phy,参考如下用fixed-link属性,验证有效。speed可以设置10/100/1000M.并且量硬件clk波形 https://community.nxp.com/message/1181855 有phy AR8031. 假设出现连不上phy. 首先查of_mdio.c 打印出phy_id。 然后...
  • 这就是为什么一个优秀的工程师在系统设计的第一 步就要选择正确的总线技术的原因。 传统的伺服市场以脉冲, CAN 总线为主,随着智能制造技术要求的提升,国内工业机器人,高精密设备等行业的高速...
  • 细缆以太网和双绞线以太网没有收发器?如果有,都在什么地方? 问题4-15:什么叫做“星形总线(star-shaped bus)”或“盒中总线(bus-in-a-box)”? 问题4-16:以太网的覆盖范围受限的一个原因是:如果站点之间的...
  • 路由:从源主机到目标主机的转发过程(能够将数据包转发到正确的目的,并在转发过程中选择最佳的路径的设备——路由器) 路由器的工作原理:根据路由表转发数据。如果路由表有这个路径就转发,没有就丢弃 通常在电脑...
  • 你可以先尝试去读cs8900a的ID,正确的应该是630e.如果有仿真器直接在仿真器下读看结果,没有就在系统中添加打印信息,将读取的ID打印出来。 19.1 CS8900A调试步骤 1.检查网络的物理连接。 用交叉网线将...
  • 为InfiniBand而哭泣

    万次阅读 2015-07-11 00:34:09
    自古就不乏还没有开始就结束的那种精彩,我称之为殉道者。...服务器强大了,但是PCI总线太慢了,且其并行化设计根本不适合高速环境,正确的做法是串行化,同时提高时钟频率,因为并行化根本就经不起时钟频率的提高
  • ATM 无源光网络(APON)、以太网无源光网络(EPON)和吉比特无源光网络(GPON) 是目前PON领域中存在的三种技术体制。...只有从技术和产业链的成熟度以及是否符合国情的角度出发才能得到真正正确的答案。
  • 当Xerox公司推出以太网,IBM力推PC,两强联合闯入商业世界时,处理器网络成为设计所有各类系统"最正确"的方式,包括嵌入式系统。而性能、功耗、易用性以及安全等则显得没有那么重要。简言之,在不断变换的信息技术...
  • 网卡聚合遇上了Spanning tree

    千次阅读 2013-03-31 13:44:47
    以太网环境,一条链路被blocking掉一定是因为STP发现有一个物理环么?未必!昨晚协助产品实施,发现一个问题,客户方的网管最终发现并解决了问题,可是他的解释却不正确。我想通过写本文来描述一下这件事。首先是...
  • 当Xerox公司推出以太网,IBM力推PC,两强联合闯入商业世界时,处理器网络成为设计所有各类系统"正确"的方式,包括嵌入式系统。而性能、功耗、易用性以及安全等则显得没有那么重要。简言之,在不断变换的信息技术时代...
  • 当前的智能控制系统和工厂自动化系统常常采用工业交换机完成工业控制任务,工业以太网的应用非常普及。对于工业交换机的选购,把握工业交换机的主要性能指标是关键。那么,工业交换机如何判断性能的好坏呢?接下来就...
  • 使用Paros监控iPhone发出的HTTP请求

    千次阅读 2015-07-21 10:13:47
    电脑上的许多软件可以监控浏览器发出的HTTP请求, iPhone上有许多连网程序但没有自带软件可以实现监控, 为了方便测试这些请求是否正确而省去在程序中记录请求日志并逐一查找的麻烦, 可以利用Paros这个监控软件来实现....
  •  电脑上的许多软件可以监控浏览器发出的HTTP请求, iPhone上有许多连网程序但没有自带软件可以实现监控, 为了方便测试这些请求是否正确而省去在程序中记录请求日志并逐一查找的麻烦, 可以利用Paros这个监控软件来...
  • 电脑上的许多软件可以监控浏览器发出的HTTP请求, iPhone上有许多连网程序但没有自带软件可以实现监控, 为了方便测试这些请求是否正确而省去在程序中记录请求日志并逐一查找的麻烦, 可以利用Paros这个监控软件来实现....
  •  可以了解如何通过正确的工具并按照6个简单的步骤操作来简化识别、隔离和解决边缘交换机和用户计算机之间的问题。  第1步:检验电缆  首先,检查计算机与网络插口之间的电缆。对于10/100网络环境,只需一种能...
  • 先从最初的10兆以太网说起吧,为了维护链路的正常可用,接口要定期发送脉冲,如果在规定时间内,接口没有收到脉冲,就进入down状态,如果两次收到脉冲,就转为up状态,这种脉冲就是normal link pulse,简称nlp.其发送脉冲的...
  • 导致下一步的以外网DMA环结构和以太网中断都没有被初始化好。等到网线被插好之后,以太网接收数据线程内存访问越界,程序发生奔溃。 解决方案: 即使以太网硬件初始化时返回错误或者超时,也要...
  • 很明显,R2-Central Fa0/0 接口、S1-Central 交换机接口(Fa0/1、Fa0/2 和 Fa0/24)及 PC 1A 接口的以太网速度和双工设置不正确。请将所有以太网接口设置为自动协商速度和双工(如果链路的两端都支持,这将实现全...
  • 网络基础刷题(一)

    2021-03-02 22:18:42
    以太网中,帧的长度没有限制,也没有下限。 () 正确答案: B A.正确 B.错误 原因:在传统以太网中,有最小帧长度和最大帧长度的限制。 以太网的帧长度总是在一定范围内浮动,一般最大的帧长是1518字节,最小的帧长...
  • 超级终端的使用

    2009-10-23 10:04:00
    “超级终端”是一个程序,使用调制解调器或一条零调制解调电缆以太网连接,再调用...有时可能发送一个没有接收正确,连续发送两次0x0C即可保证可靠清屏;将光标退格(注意这并不删除字符):发送0x08(8);将光标右移
  • XP下超级终端的使用

    千次阅读 2010-05-30 09:21:00
    “超级终端”是一个程序,使用调制解调器或一条零调制解调电缆以太网连接,再调用此...有时可能发送一个没有接收正确,连续发送两次0x0C即可保证可靠清屏;将光标退格(注意这并不删除字符):发送0x08(8);将光标右
  • 2.读网络消息总是报错:”由于连接方在一段时间后没有正确答复或连接的主机没有反应,连接尝试失败。“ 3.重新与以太网卡建立连接后一切恢复正常,即发送和读取网络消息都没有问题。 经过一翻思考后我猜想是这样的...
  • 2020/4/7java面试刷题

    2020-04-07 22:49:16
    对于用交换机互连的没有划分VLAN的交换式以太网,哪种描述是错误的?() 正确答案: B 你的答案: C (错误) 交换机将信息帧只发送给目的端口。 交换机中所有端口属于一个冲突域。 交换机中所有端口属于一个广播域。 ...
