  • 以太网0x8100
    2021-11-06 13:18:21

    以太网帧

    本文转载自百度百科
    附链接
    https://baike.baidu.com/item/%E4%BB%A5%E5%A4%AA%E7%BD%91%E5%B8%A7%E6%A0%BC%E5%BC%8F/10290427?fr=aladdin

    简介
    在以太网链路上的数据包称作以太帧。以太帧起始部分由前导码和帧开始符组成。后面紧跟着一个以太网报头,以MAC地址说明目的地址和源地址。帧的中部是该帧负载的包含其他协议报头的数据包(例如IP协议)。以太帧由一个32位冗余校验码结尾。它用于检验数据传输是否出现损坏。
    结构
    来自线路的二进制数据包称作一个帧。从物理线路上看到的帧,除其他信息外,还可看到前导码和帧开始符。任何物理硬件都会需要这些信息。
    下面的表格显示了在以1500个八比特组为MTU传输(有些吉比特以太网甚至更高速以太网支持更大的帧,称作巨型帧)时的完整帧格式。一个八比特组是八个位组成的数据(也就是现代计算机的一个字节)。
    ethernet || 型 以太网帧结构
    前导码 帧开始符 MAC 目标地址 MAC 源地址 802.1Q标签 (可选) 以太类型 负载 冗余校验
    帧间距
    10101010 7个octet 10101011 1个octet 6 octets 6 octets (4 octets) 2 octets 46–1500 octets 4 octets 12 octets
    64–1522 octets
    72–1530 octets
    84–1542 octets
    前导码和帧开始符
    一个帧以7个字节的前导码和1个字节的帧开始符作为帧的开始。快速以太网之前,在线路上帧的这部分的位模式是10101010 10101010 10101010 10101010 10101010 10101010 10101010 10101011。由于在传输一个字节时最低位最先传输(LSB),因此其相应的16进制表示为0x55 0x55 0x55 0x55 0x55 0x55 0x55 0xD5。
    10/100M 网卡(MIIPHY)一次传输4位(一个半字)。因此前导符会成为7组0x5+0x5,而帧开始符成为0x5+0xD。1000M网卡(GMII)一次传输8位,而10Gbit/s(XGMII) PHY芯片一次传输32位。 注意当以octet描述时,先传输7个01010101然后传输11010101。由于8位数据的低4位先发送,所以先发送帧开始符的0101,之后发送1101。
    报头
    报头包含源地址和目标地址的MAC地址,以太类型字段和可选的用于说明VLAN成员关系和传输优先级的IEEE 802.1QVLAN 标签。
    帧校验码
    帧校验码是一个32位循环冗余校验码,以便验证帧数据是否被损坏。
    帧间距
    当一个帧发送出去之后,发送方在下次发送帧之前,需要再发送至少12个octet的空闲线路状态码。

    以太帧标准
    以太帧有很多种类型。不同类型的帧具有不同的格式和MTU值。但在同种物理媒体上都可同时存在。
    • 以太网第二版或者称之为Ethernet II 帧,DIX帧,是最常见的帧类型。并通常直接被IP协议使用。
    • Novell的非标准IEEE 802.3帧变种。
    • IEEE 802.2逻辑链路控制(LLC) 帧
    • 子网接入协议(SNAP)帧
    所有四种以太帧类型都可包含一个IEEE 802.1Q选项来确定它属于哪个VLAN以及他的IEEE 802.1p优先级(QoS)。这个封装由IEEE 802.3ac定义并将帧大小从64字节扩充到1522字节(注:不包含7个前导字节和1个字节的帧开始符以及12个帧间距字节)。
    IEEE 802.1Q标签,如果出现,需要放在源地址字段和以太类型或长度字段的中间。这个标签的前两个字节是标签协议标识符(TPID)值0x8100。这与没有标签帧的以太类型/长度字段的位置相同,所以以太类型0x8100就表示包含标签的帧,而实际的以太类型/长度字段则放在Q-标签的后面。TPID后面是两个字节的标签控制信息(TCI)。(IEEE 802.1p 优先级(QoS)和VLANID)。Q标签后面就是通常的帧内容。
    Ethernet II
    以太 II 帧(也称作DIX以太网),把紧接在目标和源MAC地址后面的这个两字节定义为以太网帧数据类型字段。
    例如,一个0x0800的以太类型说明这个帧包含的是IPv4数据报。同样的,一个0x0806的以太类型说明这个帧是一个ARP帧,0x8100说明这是一个IEEE 802.1Q帧,而0x86DD说明这是一个IPv6帧。
    当这个工业界的标准通过正式的IEEE标准化过程后,在802.3标准中以太类型字段变成了一个(数据)长度字段。(最初的以太包通过包括他们的帧来确定它们的长度,而不是以一个明确的数值。)但是包的接收层仍需知道如何解析包,因此标准要求将IEEE802.2头跟在长度字段后面,定义包的类型。多年之后,802.3x-1997标准,一个802.3标准的后继版本,正式允许两种类型的数据包同时存在。实际上,两种数据包都被广泛使用,而最初的以太数据包在以太局域网中被广泛应用,因为他的简便和低开销。
    为了允许一些使用以太II版本的数据报和一些使用802.3封装的最初版本的数据包能够在同一个以太网段使用,以太类型值必须大于等于1536(0x0600)。这个值比802.3数据包的最大长度1500byte (0x05DC)要更大。因此如果这个字段的值大于等于1536,则这个帧是以太II帧,而那个字段是类型字段。否则(小于1500而大于46字节),他是一个IEEE 802.3帧,而那个字段是长度字段。1500~1536(不包含)的数值未定义。
    802.2 LLC
    一些协议,尤其是为OSI模型设计的,会直接在802.2 LLC层上操作。802.2 LLC层同时提供数据报和面向连接的网络服务。
    802.2以太网变种没有在常规网络中普遍使用。只有一些大公司的没有与IP网络融合的Netware设备。以前,很多公司Netware网络支持802.2以太网,以便支持从以太网到IEEE 802.5令牌环网或FDDI网络的透明桥接。当今最流行的数据包是以太网版本二,由基于IP协议的网络使用,将其以太类型设置为0x0800用于封装IPv4或者0x86DD来支持IPv6。
    还有一个英特网标准来使用LLC/SNAP报头将IPv4封装在IEEE 802.2帧中。这几乎从未在以太网中实现过。(但在FDDI以及令牌环网,IEEE 802.11和其他IEEE 802网络中使用)。如果不使用SNAP,IP传输无法封装在IEEE 802.2 LLC帧中。这是因为LLC协议中虽然有一种IP协议类型,却没有ARP。IPv6同样可使用LLC/SNAP在IEEE 802.2以太网上传播,但,如同IPv4,它也绝少被这样使用。(尽管LLC/SNAP的IPv6数据包在IEEE 802网络中被使用)。
    子网接入协议
    通过检查802.2 LLC头,可以确定他是否后继一个SNAP头。LLC头包含两个附加的8位地址字段,在OSI模型术语中称作服务访问点(SAPs)。当源和目标SAP都设置为0xAA时,就会使用SNAP服务。SNAP头允许以太类型值被任何IEEE 802协议使用,即使支持的是私有协议ID空间。在IEEE 802.3x-1997中,IEEE 以太标准被修改为明确允许紧接着MAC地址的16位字段即可用于长度字段,也可用于类型字段。
    Mac OS使用 802.2/SNAP 数据包来实现以太网上的AppleTalkV2协议包(“EtherTalk”)。
    矮帧
    矮帧是一个尺寸不及IEEE 802.3定义的最小长度64字节的以太网帧。可能的原因是以太网通讯冲突,数据不足,网卡错误或软件错误。
    分层模型
    互联网的本质就是一系列的网络协议,这个协议就叫OSI协议(一系列协议),按照功能不同,分工不同,人为的分层七层。实际上这个七层是不存在的。没有这七层的概念,只是人为的划分而已。区分出来的目的只是为了明白哪一层是干什么用的。
    每一层都运行不同的协议。协议是干什么的,协议就是标准。
    实际上还有人把它划成五层、四层。
    七层划分为:应用层、表示层、会话层、传输层、网络层、数据链路层、物理层。
    五层划分为:应用层、传输层、网络层、数据链路层、物理层。
    四层划分为:应用层、传输层、网络层、网络接口层。

    更多相关内容
  • 以太网帧格式

    千次阅读 2018-07-22 15:21:36
    以太网是一个异步的局域网(即每个以太网接口卡中不保持精确的时钟同步),从一个接口到另一个接口的编码位之间的间隔可能不同。前导是一个公认的模式(典型值为0xAA),在发现帧起始分隔符(SFD)时,接收器使用它...

    前导字段:接收器电路用它确定一个帧的到达时间,并确定编码位(称为时钟恢复)之间的时间量。以太网是一个异步的局域网(即每个以太网接口卡中不保持精确的时钟同步),从一个接口到另一个接口的编码位之间的间隔可能不同。前导是一个公认的模式(典型值为0xAA),在发现帧起始分隔符(SFD)时,接收器使用它“恢复时钟”。SFD的固定值0xAB。

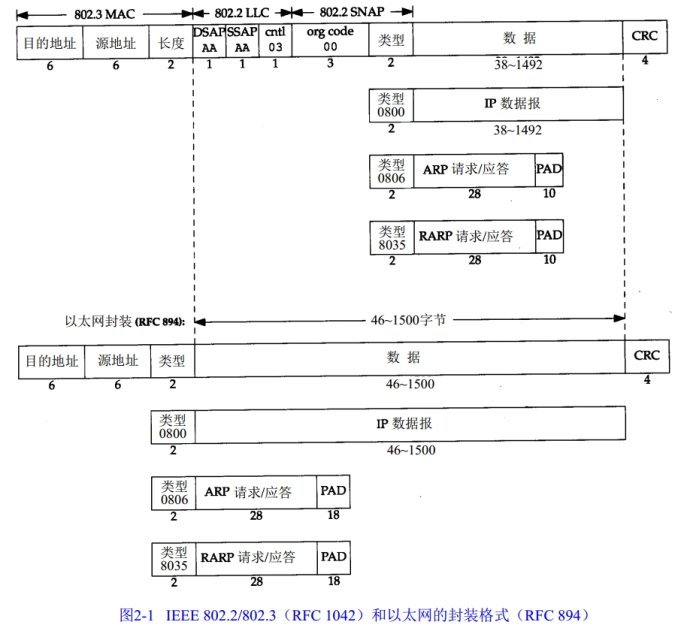

    基本帧格式:包括48位(6字节)的目的地址(DST)和源地址(SRC)字段。源地址后面的类型字段,用于确定头部后面的数据类型。TCP/IP网络使用的常见值包括IPv4(0x0800)、IPv6(0x86DD)和ARP(0x0806)。0x8100表示一个Q标签帧(可携带一个“虚拟局域网”或802.1q标准的VLAN ID)。一个以太网帧的基本大小是1518字节,最近的标准将该值扩大到2000字节。



    展开全文
  • EtherType :以太网类型字段及值

    千次阅读 2020-06-05 15:34:03
    Ethernet II即DIX 2.0:Xerox与DEC、Intel在1982年制定的以太网标准帧格式。Cisco名称为:ARPA Ethernet II类型以太网帧的最小长度为64字节(6+6+2+46+4),最大长度为1518字节(6+6+2+1500+4)。...

    Ethernet II即DIX 2.0:Xerox与DEC、Intel在1982年制定的以太网标准帧格式。Cisco名称为:ARPA





    Ethernet II类型以太网帧的最小长度为64字节(6+6+2+46+4),最大长度为1518字节(6+6+2+1500+4)。其中前12字节分别标识出发送数据帧的源节点MAC地址和接收数据帧的目标节点MAC地址。(注:ISL封装后可达1548字节,802.1Q封装后可达1522字节)



    接下来的2个字节标识出以太网帧所携带的上层数据类型,如下:

    IPv4: 0x0800

    ARP:0x0806

    PPPoE:0x8864

    802.1Q tag: 0x8100

    IPV6: 0x86DD

    MPLS Label:0x8847



    在不定长的数据字段后是4个字节的帧校验序列(Frame. Check Sequence,FCS)





    EtherType 是以太帧里的一个字段,用来指明应用于帧数据字段的协议。根据 IEEE802.3,Length/EtherType 字段是两个八字节的字段,含义两者取一,这取决于其数值。在量化评估中,字段中的第一个八位字节是最重要的。而当字段值大于等于十进制值 1536 (即十六进制为 0600)时, EtherType 字段表示为 MAC 客户机协议(EtherType 解释)的种类。该字段的长度和 EtherType 详解是互斥的。

    该类字段值取自 IEEE EtherType 字段寄存器。EtherType 字段是个极限空间,因此其分配是有限的。只有开发新的数据传输协议的人员需要使用 EtherType 字段,而不管他们实际上是否真正生产任何设备。IEEE RAC EtherType 字段批准权威机构负责检查和批准 EtherType 字段。

    知名协议已经分配了 EtherType 值,下面表格中列出了 EtherType 字段中常用值及其对应的协议:

    Ethertype
    ( 十六进制 )

    协议

    0x0000 - 0x05DC

    IEEE 802.3 长度

    0x0101 – 0x01FF

    实验

    0x0600

    XEROX NS IDP

    0x0660
    0x0661

    DLOG

    0x0800

    网际协议(IP)

    0x0801

    X.75 Internet

    0x0802

    NBS Internet

    0x0803

    ECMA Internet

    0x0804

    Chaosnet

    0x0805

    X.25 Level 3

    0x0806

    地址解析协议(ARP : Address Resolution Protocol)

    0x0808

    帧中继 ARP (Frame Relay ARP) [RFC1701]

    0x6559

    原始帧中继(Raw Frame Relay) [RFC1701]

    0x8035

    动态 DARP (DRARP:Dynamic RARP)
    反向地址解析协议(RARP:Reverse Address Resolution Protocol)

    0x8037

    Novell Netware IPX

    0x809B

    EtherTalk

    0x80D5

    IBM SNA Services over Ethernet

    0x 80F 3

    AppleTalk 地址解析协议(AARP:AppleTalk Address Resolution Protocol)

    0x8100

    以太网自动保护开关(EAPS:Ethernet Automatic Protection Switching)

    0x8137

    因特网包交换(IPX:Internet Packet Exchange)

    0x 814C

    简单网络管理协议(SNMP:Simple Network Management Protocol)

    0x86DD

    网际协议v6 (IPv6,Internet Protocol version 6)

    0x880B

    点对点协议(PPP:Point-to-Point Protocol)

    0x 880C

    通用交换管理协议(GSMP:General Switch Management Protocol)

    0x8847

    多协议标签交换(单播) MPLS:Multi-Protocol Label Switching <unicast>)

    0x8848

    多协议标签交换(组播)(MPLS, Multi-Protocol Label Switching <multicast>)

    0x8863

    以太网上的 PPP(发现阶段)(PPPoE:PPP Over Ethernet <Discovery Stage>)

    0x8864

    以太网上的 PPP(PPP 会话阶段) (PPPoE,PPP Over Ethernet<PPP Session Stage>)

    0x88BB

    轻量级访问点协议(LWAPP:Light Weight Access Point Protocol)

    0x88CC

    链接层发现协议(LLDP:Link Layer Discovery Protocol)

    0x8E88

    局域网上的 EAP(EAPOL:EAP over LAN)

    0x9000

    配置测试协议(Loopback)

    0x9100

    VLAN 标签协议标识符(VLAN Tag Protocol Identifier)

    0x9200

    VLAN 标签协议标识符(VLAN Tag Protocol Identifier)

    0xFFFF

    保留



    EtherType :以太网类型字段及值

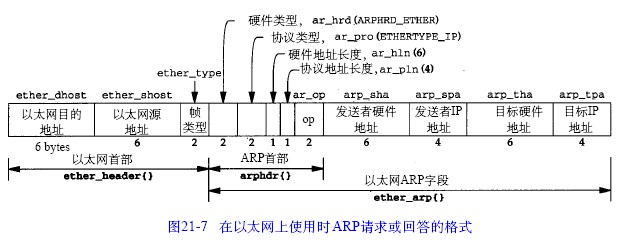

    2. ARP (ARP Header长度:8字节)

    硬件类型:1 表示以太网

    协议类型:和Ethernet数据帧中类型字段相同

    OP操作字段:1 表示ARP请求

    2 表示ARP应答

    3 表示RARP请求

    4 表示RARP应答





    3. 802.1q VLAN数据帧(4字节)



    基于802.1Q的VLAN帧格式

    • Type:长度为2字节,取值为0x8100,表示此帧的类型为802.1Q Tag帧。
    • PRI:长度为3比特,可取0~7之间的值,表示帧的优先级,值越大优先级越高。该优先级主要为QoS差分服务提供参考依据(COS)。
    • VLAN Identifier (VID) : 长度12bits,可配置的VLAN ID取值范围为1~4094。通常vlan 0和vlan 4095预留,vlan1为缺省vlan,一般用于网管。



      QinQ帧格式





      4. PPP帧(除去信息字段后长度为:8字节)



      PPP报文格式



      PPP报文的内容是指Address、Control、Protocol和Information四个域的内容。各字段的含义如下。

    • Flag域Flag域标识了一个物理帧的起始和结束,该字节为0x7E。
    • Address域PPP协议是被运用在点对点的链路上,它可以唯一标识对方。因此使用PPP协议互连的两个通信设备无须知道对方的数据链路层地址。所以该字节已无任何意义,按照协议的规定将该字节填充为全1的广播地址。
    • Control域同Address域一样,PPP数据帧的Control域也没有实际意义,按照协议的规定通信双方将该字节的内容填充为0x03。Address和Control域一起表示了此报文为PPP报文,即PPP报文头为FF03。
    • Protocol域协议域可用来区分PPP数据帧中信息域所承载的数据报文的内容。

    协议代码

    协议类型

    0021

    Internet Protocol

    8021

    Internet Protocol Control Protocol

    C021

    Link Control Protocol

    C023

    Password Authentication Protocol

    C223

    Challenge Handshake Authentication Protocol

    • Information域信息域最大长度是1500字节,其中包括填充域的内容。信息域的最大长度等于PPP协议中MRU(Maximum Receive Unit)的缺省值。



      5. HDLC帧(除去信息字段后长度为:8字节)



      HDLC帧格式



      各字段的含义解释:

    字段

    长度(字节)

    含义

    Protocol

    2

    协议字段。表示Information域中的数据封装的协议类型。

    Information

    N

    信息字段。可以是任意的二进制比特串,长度未作限定。其上限由FCS字段或通信节点的缓冲容量来决定,目前国际上用得较多的是1000~2000比特,而下限可以是0,即无信息字段。但是监控帧中不可有信息字段。





    6. PPPoE报文(报文头长度为6字节)

    windows系统pppoe MTU大小

    默认和最大 PPPoE MTU 大小为 1,480 字节。对于某些 Internet 服务提供商 (ISP),您可能需要将 PPPoE 连接的 MTU 大小降至 1,400 和 1,480 之间的一个值(例如 1,454)。不要将 MTU 大小设置为小于 1,400。



    路由器pppoe拨号时MTU为1492



    7. MPLS Label

    Label报文格式:

    MPLS uses a 32-bit label field that contains the following information:

    • 20-bit label (a number)
    • 3-bit experimental field (usually used to carry IP precedence value)
    • 1-bit bottom-of-stack indicator (indicates whether this is the last label before the IP header)
    • 8-bit TTL (equal to the TTL in IP header),used to prevent indefinite looping of packets.

    展开全文
  • 本文档系统的介绍了VLAN&QinQ接入原理,及其在华为路由器和交换机产品上的实现及配置指导。文档版本02,发布日期2014-8-25
  • 华为数通笔记-VLAN

    2022-03-21 13:02:05
    讲解VLAN的相关知识,以及如何实现VLAN间的相互通信。

    VLAN原理

    以太网是一种基于CSMA/CD的数据网络通信技术,其特征是共享通信介质。当主机数目较多时会导致安全隐患、广播泛滥、性能显著下降甚至造成网络不可用。在这种情况下出现了VLAN (Virtual Local Area Network)技术解决以上问题。

    广播域:

    如图是一个典型的交换网络,网络中只有终端计算机和交换机。在这样的网络中,如果某一台计算机发送了一个广播帧,由于交换机对广播帧执行泛洪操作,结果所有其他的计算机都会收到这个广播帧。把广播帧所能到达的整个访问范围称为二层广播域,简称广播域(Broadcast Domain)。显然,一个交换网络其实就是一个广播域。

    虚拟局域网(VLAN, Virtual LAN)

    为了解决广播域带来的问题,人们引入了VLAN (Virtual Local Area Network),即虚拟局域网技术:

    通过在交换机上部署VLAN,可以将一个规模较大的广播域在逻辑上划分成若干个不同的、规模较小的广播域,由此可以有效地提升网络的安全性,同时减少垃圾流量,节约网络资源。

    VLAN的特点:

    一个VLAN就是一个广播域,所以在同一个VLAN内部,计算机可以直接进行二层通信;而不同VLAN内的计算机,无法直接进行二层通信,只能进行三层通信来传递信息,即广播报文被限制在一个VLAN内。

    VLAN的划分不受地域的限制。

    VLAN的好处:

    灵活构建虚拟工作组:用VLAN可以划分不同的用户到不同的工作组,同一工作组的用户也不必局限于某一固定的物理范围,网络构建和维护更方便灵活。

    限制广播域:广播域被限制在一个VLAN内,节省了带宽,提高了网络处理能力。

    增强局域网的安全性:不同VLAN内的报文在传输时是相互隔离的,即一个VLAN内的用户不能和其它VLAN内的用户直接通信。

    提高了网络的健壮性:故障被限制在一个VLAN内,本VLAN内的故障不会影响其他VLAN的正常工作。

    注:二层,即数据链路层。

    基本原理

    如何实现VLAN

    VLAN标签(VLAN Tag)

    如图所示,SW1识别出某个帧是属于哪个VLAN后,会在这个帧的特定位置上添加一个标签这个标签明确地标明了这个帧是属于哪个VLAN。其他交换机(如SW2)收到这个带标签的数据帧后,就能轻而易举地直接根据标签信息识别出这个帧属于哪个VLAN。

    在交换机没做任何配置下,所有接口允许不带标签的vlan 1通过。其他VLAN的数据要想在交换机之间传输,接口就得允许此vlan通过。

    IEEE 802.1Q定义了这种带标签的数据帧的格式。满足这种格式的数据帧称为IEEE 802.1Q数据帧,也称VLAN数据帧。

    在一个VLAN交换网络中,以太网帧主要有以下两种形式:

    有标记帧(Tagged帧):IEEE 802.1Q协议规定,在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签(又称VLAN Tag,简称Tag)的数据帧。

    无标记帧(Untagged帧)原始的、未加入4字节VLAN标签的数据帧。

    VLAN数据帧中的主要字段:

    TPID:2字节,Tag Protocol Identifier(标签协议标识符),表示数据帧类型。

    取值为0x8100时表示IEEE 802.1QVLAN数据帧如果不支持802.1Q的设备收到这样的帧,会将其丢弃

    各设备厂商可以自定义该字段的值。当邻居设备将TPID值配置为非0x8100时,为了能够识别这样的报文,实现互通,必须在本设备上修改TPID值,确保和邻居设备的TPID值配置一致。

    PRI:3 bit,Priority,表示数据帧的优先级,用于QoS。

    取值范围为0~7,值越大优先级越高。当网络阻塞时,交换机优先发送优先级高的数据帧。

    CFI:1 bit,Canonical Format Indicator(标准格式指示位),表示MAC地址在不同的传输介质中是否以标准格式进行封装,用于兼容以太网和令牌环网

    CFI取值为0表示MAC地址以标准格式进行封装,为1表示以非标准格式封装。在以太网中,CFI的值为0

    VID:12 bit,VLAN ID,表示该数据帧所属VLAN的编号。VLAN ID取值范围是0~4095。由于0和4095为协议保留取值,所以VLAN ID的有效取值范围是14094。交换机利用VLAN标签中的VID来识别数据帧所属的VLAN,广播帧只在同一VLAN内转发,这就将广播域限制在一个VLAN内。

    如何识别带VLAN标签的数据帧:

    数据帧的Length/Type = 0x8100。

    注意:计算机无法识别Tagged数据帧,因此计算机处理和发出的都是Untagged数据帧为了提高处理效率,交换机内部处理的数据帧一律都是Tagged帧。

    VLAN的实现

    VLAN的划分方式

    如果入方向Untagged帧同时匹配多种划分VLAN的方式,则优先级顺序从高至低依次是:基于匹配策略划分VLAN->基于MAC地址划分VLAN或基于子网划分VLAN->基于协议划分VLAN->基于接口划分VLAN

    如果报文同时匹配了基于MAC地址划分VLAN和基于子网划分VLAN,缺省情况下,优先基于MAC地址划分VLAN。可以通过命令改变基于MAC地址划分VLAN和基于子网划分VLAN的优先级,从而决定优先划分VLAN的方式。

    基于接口划分VLAN的优先级最低,但是最常用的VLAN划分方式。

    计算机发出的数据帧不带任何标签。对已支持VLAN特性的交换机来说,当计算机发出的Untagged帧一旦进入交换机后,交换机必须通过某种划分原则把这个帧划分到某个特定的VLAN中去。

    VLAN的划分包括如下5种方法:

    基于接口划分根据交换机的接口来划分VLAN

    网络管理员预先给交换机的每个接口配置不同的PVID,当一个数据帧进入交换机时,如果没有带VLAN标签,该数据帧就会被打上接口指定PVID的标签,然后数据帧将在指定VLAN中传输。

    基于MAC地址划分:根据数据帧的源MAC地址来划分VLAN。

    网络管理员预先配置MAC地址和VLAN ID映射关系表,当交换机收到的是Untagged帧时,就依据该表给数据帧添加指定VLAN的标签,然后数据帧将在指定VLAN中传输。

    基于IP子网划分:根据数据帧中的源IP地址和子网掩码来划分VLAN。

    网络管理员预先配置IP地址和VLAN ID映射关系表,当交换机收到的是Untagged帧,就依据该表给数据帧添加指定VLAN的标签,然后数据帧将在指定VLAN中传输。

    基于协议划分:根据数据帧所属的协议(族)类型及封装格式来划分VLAN。

    网络管理员预先配置以太网帧中的协议域和VLAN ID的映射关系表,如果收到的是Untagged帧,就依据该表给数据帧添加指定VLAN的标签,然后数据帧将在指定VLAN中传输。

    基于策略划分:根据配置的策略划分VLAN,能实现多种组合的划分方式,包括接口、MAC地址、IP地址等。

    网络管理员预先配置策略,如果收到的是Untagged帧,且匹配配置的策略时,给数据帧添加指定VLAN的标签,然后数据帧将在指定VLAN中传输。

    基于接口的VLAN划分

    划分原则:

    将VLAN ID配置到交换机的物理接口上,从某一个物理接口进入交换机的、由终端计算机发送的Untagged数据帧都被划分到该接口的VLAN ID所表明的那个VLAN

    特点:

    这种划分原则简单而直观,实现容易,是目前实际的网络应用中最为广泛的划分VLAN的方式。

    当计算机接入交换机的端口发生了变化时,该计算机发送的帧的VLAN归属可能会发生变化。

    缺省VLAN,PVID (Port VLAN ID)

    每个交换机的接口都应该配置一个PVID,到达这个端口的Untagged帧将一律被交换机划分到PVID所指代的VLAN。

    默认情况下,PVID的值为1。

    基于MAC地址的VLAN划分

    划分原则:

    交换机内部建立并维护了一个MAC地址与VLAN ID的对应表。当交换机接收到计算机发送的Untagged帧时,交换机将分析帧中的源MAC地址,然后查询MAC地址与VLAN ID的对应表,并根据对应关系把这个帧划分到相应的VLAN中。

    特点:

    这种划分实现稍微复杂,但灵活性得到了提高。

    当计算机接入交换机的端口发生了变化时,该计算机发送的帧的VLAN归属不会发生变化(因为计算机的MAC地址没有变)。

    但这种类型的VLAN划分安全性不是很高,因为恶意计算机很容易伪造MAC地址。



    以太网二层接口类型

    基于接口的VLAN划分依赖于交换机的接口类型。

    Access接口

    Access接口一般用于和不能识别Tag的用户终端(如用户主机、服务器等)相连,或者不需要区分不同VLAN成员时使用。

    Trunk接口

    Trunk接口一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。

    Hybrid接口

    Hybrid接口既可以用于连接不能识别Tag的用户终端(如用户主机、服务器等),也可以用于连接交换机、路由器以及可同时收发Tagged帧和Untagged帧的语音终端、AP。

    华为设备默认的接口类型是Hybrid。

    Access接口

    Trunk接口

    对于Trunk接口,除了要配置PVID外,还必须配置允许通过的VLAN ID列表,其中VLAN 1是默认存在的。

    Trunk接口特点:

    Trunk接口仅允许VLAN ID在允许通过列表中的数据帧通过。

    Trunk接口可以允许多个VLAN的帧带Tag通过,但只允许一个VLAN的帧从该类接口上发出时不带Tag(即剥除Tag)。

    Trunk接口接收数据帧:

    当Trunk接口从链路上收到一个Untagged帧,交换机会在这个帧中添加上VID为PVID的Tag,然后查看PVID是否在允许通过的VLAN ID列表中。如果在,则对得到的Tagged帧进行转发操作;如果不在,则直接丢弃得到的Tagged帧。

    当Trunk接口从链路上收到一个Tagged帧,交换机会检查这个帧的Tag中的VID是否在允许通过的VLAN ID列表中。如果在,则对这个Tagged帧进行转发操作;如果不在,则直接丢弃这个Tagged帧。

    Trunk接口发送数据帧:

    当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后,如果这个帧的Tag中的VID不在允许通过的VLAN ID列表中,则该Tagged帧会被直接丢弃。

    当一个Tagged帧从本交换机的其他接口到达一个Trunk接口后,如果这个帧的Tag中的VID在允许通过的VLAN ID列表中,则会比较该Tag中的VID是否与接口的PVID相同:

    如果相同,则交换机会对这个Tagged帧的Tag进行剥离,然后将得到的Untagged帧从链路上发送出去;

    如果不同,则交换机不会对这个Tagged帧的Tag进行剥离,而是直接将它从链路上发送出去。

    Hybrid接口

    华为交换机默认接口的为类型为hybird且pvid为1,未配置时,只有vlan1在Untagged Vlan列表中。

    对于Hybrid接口,除了要配置PVID外,还存在两个允许通过的VLAN ID列表,一个是Untagged VLAN ID列表,另一个是Tagged VLAN ID列表,其中VLAN 1默认在Untagged VLAN列表中。这两个允许通过列表中的所有VLAN的帧都是允许通过这个Hybrid接口的。

    Hybrid接口特点:

    Hybrid接口仅允许VLAN ID在允许通过列表中的数据帧通过。

    Hybrid接口可以允许多个VLAN的帧带Tag通过,且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag、某些VLAN的帧不带Tag。

    Hybrid接口接收数据帧:

    当Hybrid接口从链路上收到一个Untagged帧,交换机会在这个帧中添加上VID为PVID的Tag,然后查看PVID是否在Untagged或Tagged VLAN ID列表中。如果在,则对得到的Tagged帧进行转发操作;如果不在,则直接丢弃得到的Tagged帧。

    当Hybrid接口从链路上收到一个Tagged帧,交换机会检查这个帧的Tag中的VID是否在Untagged或Tagged VLAN ID列表中。如果在,则对这个Tagged帧进行转发操作;如果不在,则直接丢弃这个Tagged帧。

    Hybrid接口发送数据帧:

    当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后,如果这个帧的Tag中的VID既不在Untagged VLAN ID列表中,也不在Tagged VLAN ID列表中,则该Tagged帧会被直接丢弃。

    当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后,如果这个帧的Tag中的VID在Untagged VLAN ID列表中,则交换机会对这个Tagged帧的Tag进行剥离,然后将得到的Untagged帧从链路上发送出去。

    当一个Tagged帧从本交换机的其他接口到达一个Hybrid接口后,如果这个帧的Tag中的VID在Tagged VLAN ID列表中,则交换机不会对这个Tagged帧的Tag进行剥离,而是直接将它从链路上发送出去。

    Trunk最主要的区别就是,能够支持多个VLAN的数据帧,不带标签通过。Trunk要pvid和vlan id相同才可以去掉tag否则只能带tagged发送,在只有一个接口的情况下只能允许通过一个untagged帧。

    总结



    VLAN的应用

    VLAN的规划

    VLAN编号建议连续分配,以保证VLAN资源合理利用。最常用的划分方式是基于接口的方式。

    应用场景-基于接口的VLAN划分

    应用场景-基于MACVLAN划分

    配置

    配置思路:

    创建VLAN并将连接用户的接口加入VLAN,实现不同业务用户之间的二层流量隔离。

    配置SW1和SW2的各接口类型以及通过的VLAN,实现相同业务用户通过SW1和SW2通信。

    创建VLAN



    配置Access接口和Trunk接口

    配置思路:

    创建VLAN并将连接用户的接口加入VLAN,实现不同业务用户之间的二层流量隔离。

    配置SW1和SW2的各接口类型以及通过的VLAN,实现主机和服务器之间通过SW1和SW2通信。

    配置思路:

    创建VLAN。

    配置各以太网接口以正确的方式加入VLAN。

    配置主机1、主机2、主机3的MAC地址与VLAN关联,实现根据报文中的源MAC地址确定VLAN。

    配置接口为Hybrid接口:在Access接口和Trunk接口上,只有基于MAC划分的VLAN和PVID相同时,才能使用MAC VLAN功能。所以基于MAC地址划分VLAN推荐在Hybrid口上配置。

    实现VLAN间通信

    传统交换二层组网中,默认所有网络都处于同一个广播域,这带了诸多问题。VLAN(Virtual Local Area Network,虚拟局域网)技术的提出,满足了二层组网隔离广播域需求,使得属于不同VLAN的网络无法互访,但不同VLAN之间又存在着相互访问的需求。

    VLAN间通信

    实际网络部署中一般会将不同IP地址段划分到不同的VLAN。

    同VLAN且同网段的PC之间可直接进行通信,无需借助三层转发设备,该通信方式被称为二层通信。

    VLAN之间需要通过三层通信实现互访,三层通信需借助三层设备。

    使用路由器物理接口

    在二层交换机上配置VLAN,每个VLAN单独使用一个交换机接口与路由器互联。

    路由器使用两个物理接口,分别作为VLAN 10及VLAN 20内PC的默认网关,使用路由器的物理接口实现VLAN之间的通信。

    使用路由器子接口

    R1使用一个物理接口(GE0/0/1)与交换机SW1对接,并基于该物理接口创建两个子接口:GE0/0/1.10及GE0/0/1.20,分别使用这两个子接口作为VLAN 10及VLAN 20的默认网关。

    由于三层子接口不支持VLAN报文,当它收到VLAN报文时,会将VLAN报文当成是非法报文而丢弃。因此,需要在子接口上将VLAN Tag剥掉,也就是需要VLAN终结(VLAN Termination)。

    子接口处理流程

    子接口终结VLAN的实质包含两个方面:

    对接口接收到报文,剥除VLAN标签后进行三层转发或其他处理。

    对接口发出的报文,又将相应的VLAN标签添加到报文中后再发送。

    Dot1q终结:对接收到的带有一层或两层VLAN Tag的报文,剥除报文的最外一层VLAN Tag;对从接口发出的报文,添加一层VLAN Tag。

    QinQ终结:对接收到的带有两层VLAN Tag的报文,剥除报文的两层VLAN Tag;对从接口发出的报文,添加两层VLAN Tag。



    子接口配置示例

    interface interface-type interface-number.sub-interface number命令用来创建子接口。sub-interface number代表物理接口内的逻辑接口通道。一般情况下,为了方便记忆,子接口ID与所要终结的VLAN ID相同。

    dot1q termination vid命令用来配置子接口Dot1q终结的单层VLAN ID。缺省情况,子接口没有配置dot1q终结的单层VLAN ID。arp broadcast enable命令用来使能终结子接口的ARP广播功能。缺省情况下,终结子接口没有使能ARP广播功能。终结子接口不能转发广播报文,在收到广播报文后它们直接把该报文丢弃。为了允许终结子接口能转发广播报文,可以通过在子接口上执行此命令。

    使用VLANIF技术实现VLAN间通信

    三层交换机和VLANIF接口

    VLAN配置示例

    interface vlanif vlan-id命令用来创建VLANIF接口并进入到VLANIF接口视图。vlan-id表示与VLANIF接口相关联的VLAN编号。VLANIF接口的IP地址作为主机的网关IP地址,和主机的IP地址必须位于同一网段。

    VLANIF转发流程(1)

    VLANIF转发流程(2)

    VLANIF转发流程(3)

    展开全文
  • 以太网各域介绍

    2021-10-26 13:46:19
    Ethernet II协议 Byte0~Byte13:是Header部分,包括源MAC地址,目标MAC地址,域类型等信息 ...0x0000 - 0x05DC IEEE 802.3 长度 0x0101 – 0x01FF 实验 0x0600 XEROX NS IDP 0x0660 0x0661 DLOG 0x08
  • 解决计算机在共享连接时报错误代码0X80004005,解压缩后直接运行即可,程序的含义是允许guest用户访问共享,因为文件只能共享给用户而不是计算机,访问别的电脑默认是作为guest
  • 以太网帧分析

    千次阅读 2021-09-21 16:05:56
    以太网等网络拓扑存在于数据链路层。 网络交换机是数据链路层最常见的网络设备。 以太网帧概述 在以太网中,设备使用数据包共享数据。 它们包含除其他外的以太网帧,该帧被分成多个数据集。 这些记录由提供重要信
  • 以太网帧和一些标准

    千次阅读 2021-01-13 09:22:33
    链路层3.2.2 以太网帧格式帧校验序列/循环冗余校验帧大小802.1p/q:虚拟局域网和Oos标签802.1AX :链路聚合(以前的802.3ad) 3.2.2 以太网帧格式 ... TCP/IP网络常用的值IPv4(0x0800) ,IPv6(0x86DD) , ARP
  • 计算机网络协议,以太网帧格式

    千次阅读 2020-02-20 21:27:59
    以太网的MAC帧格式有好几种,常见的是DIX Ethernet V2标准,还有一种是IEEE的802.3标准。接下来我们一个一个分析它们的结构 一、Ethernet II 1.帧结构 2.字段分析 ==========================================...
  • 2020年底,SONiC社区开发了SONiC系统支持TPID的配置功能,TPID是Tag Protocol ID的缩写,常见的TPID有0x8100和0x88A8,分别表示报文携带了单层的VLAN Tag和两层的VLAN Tag。通过查看TPID的值,交换机和路由器可以...
  • QinQ基础知识

    万次阅读 多人点赞 2018-05-22 13:13:14
    对于外层VLAN tag,有下列几种类型0x8100:思科路由器使用0x88A8:Extreme Networks switches使用0x9100:Juniper路由器使用0x9200:Several路由器使用 PRI 3比特 Priority,长度为3比特,表示帧的优先级...
  • 以太网发包工具xcap

    2022-05-29 19:02:02
    构造完一层协议的头部后,从界面中选择相应的下一头部类型,然后点击下一步,即可生成对应的协议,如以太网中选择0x0800,则点击下一步按钮后,创建IP头部构造界面。 2、发送报文 WinPcap能从系统中读取处所有的...
  • 802协议族&太网帧格式

    千次阅读 2022-03-22 14:45:52
    以太网帧格式 以太网帧发展 1980 DEC,Intel,Xerox制订了Ethernet I的标准; 1982 DEC,Intel,Xerox又制订了Ehternet II的标准; 1982 IEEE开始研究Ethernet的国际标准802.3; 1983 迫不及待的Novell基于IEEE的802.3...
  • 以太网物理层一致性测试及故障预诊断研究》,需要学习以太网测试的可以研究一下
  • 1、以太网上使用两种标准帧格式。第一种是上世纪80年代提出的DIX v2格式,即Ethernet II格式。第二种是1983年提出的IEEE 802.3格式。 2、两种格式得区别在于Ethernet 格式种包含一个Type字段,标识以太网帧处理完...
  • 前言 搞SOA、搞 AP & CP AUTOSAR、搞异构SoC、搞车载以太网、搞车载OS等就找搞一下汽车电子...我们身边充满了以太网,不管是新势力还是传统的主机厂,都已经在准备或是在更上一层地去做以太网的一些升级,包括电子
  • In just about every case of the ‘Windows cannot access computer 0x80004005’ error I have come across, one of these steps has fixed it. If you have any other tips for overcoming the error, let us ...
  • 以太网协议报文格式,介绍了TCP/IP协议簇,以太帧类型,不同类型的帧封装格式。
  • 互联网络硬件、软件的迅猛发展,使得网络用户呈指数增长,在使用计算机进行网络互联的同时,各种家电设备、...在电子设备日趋网络化的背景下,利用廉价的51单片机来控制RTL8019AS实现以太网通讯具有十分重要的意义。
  • 单片机或微控制器(MCU)已经在各个领域得到了广泛的应用。目前绝大多数系统都是以MCU为核心,与... 本文根据所做项目需要,用8031单片机和RTL8019AS网卡实现了RS485串口设备数据文件通过以太网传输到远端计算机的功能。
  •  (1)首先选择发送的起始页,一般是发送缓冲区内的页(0x40~0x4b),写入StartPage变量中。要发送的数据写入地址为StartPage(8开始的缓冲区中,然后等待上一次发送结束。对于过大或者过小的数据包,不发送;最大...
  • 以太网VLAN帧格式

    千次阅读 2019-07-15 19:52:37
    IEEE 802.1Q Preamble SFD DA SA vlan tag Type/Length Date CRC 7B 1B 6B 6B 4B 2B 42-1496B 4B 4个字节的vlan tag,包含: 2个字节的标签协议标识...0x8100 ...tpid: 用于标识帧的类型,0x8100表示80...
  • ebaz4205以太网裸机lwip echo以太网速度自适应原理。使用gmii_to_rgmii这个IP核时,lwip实验会自动调整时钟来配合phy的自协商速度。我自己写的文档,分享一下自适应原理。
  • 51单片机的以太网 Ethernet 源程序和原理图
  • 1.wifi mac地址,多播地址,address[0]&0x01 == 0x01 ;wifi P2P地址 address[0] &0x0F == 0x02 2.蓝牙地址要求说明
  • 数据链路层——以太网协议 第1关:以太网帧的解析 任务描述 补充代码,解析收到的以太网帧,根据出帧类型,调用对应的处理函数。 本任务中的给出的以太网帧字节流不包含前面的7字节同步码、1字节帧开始定界符和后面...
  • 大一中
  • 网络协议之以太网协议解析

    千次阅读 2020-04-18 18:03:34
    Ethernet :以太网协议,用于实现链路层的数据传输和地址封装(MAC) 封装原理: 以太网的数据帧格式如下图所示: 它由6个字节的目的MAC地址,6个字节的源MAC地址,2个字节的类型域(用于标示封装在这...

空空如也

空空如也

1 2 3 4 5 ... 20
收藏数 28,473
精华内容 11,389
关键字:

以太网0x8100
