写在前面

原论文标题：Layered Affine Formation Control of Networked Uncertain Systems: A Fully Distributed Approach Over Directed Graphs

本文为近期阅读的论文(Dong 2020)的笔记。该论文研究欧拉-拉格朗日系统(以下称EL系统)有向图拓扑下的分布式仿射编队控制。论文重点集中于两处：其一，有向图下的仿射可操控条件；其二，leader和follower分层控制律。

预备基础

这里默认读者都看过Lin 2016和Zhao 2018，这两篇论文是以下内容的基础，证明不再给出，请自行参阅原论文。由于不同论文所用标志符号不同，本文所用标志符号统一与前文(仿射队形控制原理与stress matrix的构建)一致。

分层拉普拉斯矩阵



定义1：nominal formation $(\mathcal{G},r)$称为仿射可操控(affine maneuverable)，当且仅当对任意$q=[q_l^T,q_f^T{]}^T\in \mathcal{A}(r)\in {\mathbb{R}}^{Nd}$，$q_f$可以被$q_l$唯一表示，即
 $$q_f=-((L_{f1}^s{)}^{-1}{L}_{f2}^s\otimes I_d)q_l。$$


注意：这里的“仿射可操控”其实就是Zhao 2018的“仿射可定位”，整合了Zhao的一部分相关结论。

上面定义中用到的拉普拉斯矩阵在论文中也有重新定义，为分层拉普拉斯矩阵(Layered Laplacian matrix)，即
 $$L^{†}=\left[\begin{array}{ccc}0& 0_{N_l}^T& 0_{N_f}^T\\ L_{l2}& L_{l1}& 0_{N_l\times N_f}\\ 0_{N_f}& L_{f2}^s& L_{f1}^s\end{array}\right]，$$
 其中$L_{l1}\in {\mathbb{R}}^{N_l\times N_l}$表示leader之间的拓扑，$L_{l2}\in {\mathbb{R}}^{N_l\times 1}$，表示leader与虚拟agent的拓扑，$L_{f1}^s\in {\mathbb{R}}^{N_f\times N_f}$表示follower之间的拓扑，$L_{f2}^s\in {\mathbb{R}}^{N_f\times N_l}$表示leader和follower之间的拓扑。

综上所述，分层拉普拉斯矩阵表示分层的拓扑结构，第一层是普通拉普拉斯矩阵
 $$L=\left[\begin{array}{cc}0& 0_{N_l}\\ L_{l2}& L_{l1}\end{array}\right]\in {\mathbb{R}}^{(N_l+1)\times (N_l+1)}，$$
 第二层是带符号拉普拉斯矩阵
 $$L^s=\left[\begin{array}{cc}{0}^{N_l\times N_l}& 0^{N_l\times N_f}\\ L_{f2}^s& L_{f1}^s\end{array}\right]\in {\mathbb{R}}^{(N_l+N_f)\times (N_l+N_f)}。$$
 整个控制过程的逻辑结构是，一个虚拟agent 0(如：人的输入)控制多个leader，再由leader控制follower。为了完成这个控制过程，需要以下假设和引理。

令所有agent的label为$0,1,\cdots ,N_l,\cdots ,N_l+N_f$。前$N_l+1$个组成图${\mathcal{G}}_l$。



假设4：对于第一层的$N_l(N_l\ge d+1)$个leader，图${\mathcal{G}}_l$中存在一个有向生成树，其中root为agent 0。




引理1：对于第一层，如果图${\mathcal{G}}_l$中存在一个有向生成树，那么下列声明成立：


$L_{l1}$非奇异；
所有$L_{l1}$的特征根有正实部；
$-L_{l1}^{-1}{L}_{l2}$的每一个元素非负，每一行和为1。


证明：前两条证明见Meng 2013的Lemma 2.1，第三条证明见Meng 2010的Lemma 4。$L_{l1}$是一个non-singular M-matrix，满足inverse-positive，即$L_{l1}^{-1}$ exists and $L_{l1}^{-1}\ge 0$ element-wisely。而$L_{l2}$的每一个元素非正，因为agent 0只可能是leader的in-neighbor。因此$-L_{l1}^{-1}{L}_{l2}$的每一个元素非负。注意到$\left[\begin{array}{cc}{L}_{l2}& L_{l1}\end{array}\right]\left[\begin{array}{c}1\\ 1_{N_l}\end{array}\right]=0$。因此，$L_{l2}=-L_{l1}{1}_{N_l}$，即$-L_{l1}^{-1}{L}_{l2}=1_{N_l}$行和为1(全1列向量)。

有向图下的仿射队形

以下定义和假设出自Zhao 2018，详见前文(仿射队形控制原理与stress matrix的构建)。

定义configuration matrix $P(q)$和augmented matrix $\bar{P}(q)$。



假设5：nominal configuration $r$ is generic.


以下定义和引理出自Lin 2016：

若有向图$\mathcal{G}=(\mathcal{V},\mathcal{E})$中存在边$(j,i)\in \mathcal{E}$，方向为$j\to i$，那么$j$是$i$的in-neighbor，$i$是$j$的out-neighbor。



定义2.1：对于有向图$\mathcal{G}$，如果去掉除节点$v\in \mathcal{V}$外的任意$k-1$个节点，仍然存在一条路径(path)从某一节点$u\in \mathcal{U}$到节点$v$，那么节点$v$被称为$k$-reachable from 非单元素(non-singleton)集合$\mathcal{U}$。


从上面的定义中，我们可以得知：

$\mathcal{U}$的元素必定大于等于$k$个，才能保证去掉$k-1$个节点后$\mathcal{U}\ne \varnothing$；
从集合$\mathcal{U}$到节点$v$至少有$k$条互不相交(disjoint)的路径。



定义2.2：有向图$\mathcal{G}$是$k$-rooted，如果存在包含$k$个节点的子集，称为根(root)集，从根集出发所有其他节点都$k$-reachable。




定义2.3：对于有向图$\mathcal{G}=(\mathcal{V},\mathcal{E})$，一个根集为




         R


         =


         {



          r


          1



         ,


         ⋯
         

         ,



          r


          k



         }


         ⊂


         V



        \mathcal R=\{r_1,\cdots,r_k\}\subset \mathcal V


     R={r1​,⋯,rk​}⊂V的$k$-生成树(spanning $k$-tree)是一个生成子图(spanning subgraph)$\mathcal{T}=(\mathcal{V},\bar{\mathcal{E}})$，其满足：


每一个节点$r\in \mathcal{R}$都没有in-neighbor；
每一个节点$v\notin \mathcal{R}$都有$k$个in-neighbor；
每一个节点$v\notin \mathcal{R}$都$k$-reachable from $\mathcal{R}$。


从上面的定义中，我们可以得知：

有向图$\mathcal{G}$如果有$k$-生成树，那么一定$k$-rooted；
如果节点$k$-reachable，那么必然有$k$个in-neighbor。



引理2 (Lemma 2.1, Lin 2016)：图$\mathcal{G}$有一个$k$-生成树，当且仅当图$\mathcal{G}$是$k$-rooted。


只需证明必要性。令根集为$\mathcal{R}$，并移除所有incoming edge，其他节点仍然$k$-reachable。再移除其他节点的多余incoming edge，只留下$k$个保证$k$-reachable。通过上述两步得到$k$-生成树，利用了$k$-路径的互不相交性。



引理3 (Lemma 4.1, Lin 2016)：对于有向图$\mathcal{G}$，如果它是$k$-rooted，那么相关的$L^s$满足：


去掉与根节点相关的$k$行和$k$列所得子矩阵的主子式(principal minor)不为0；
去掉与根节点相关的$k$行和任意的$k$列所得子矩阵是非奇异的。


回顾一下，余子式(minor)$[A{]}_{i,j}$是原矩阵$A$去掉第$i$行和第$j$列后的子矩阵的行列式，如果$i=j$，则为主子式。

参考Lin 2016，定义仿射队形可实现(realizable)为：$(L^s\otimes I_d)q=0$当且仅当$q\in \mathcal{A}(r)$。



引理4 (Theorem 4.1, Lin 2016)：假如有向图$\mathcal{G}$有$N\ge d+2$个节点，且$r$是generic。那么仿射队形可实现当且仅当$\mathcal{G}$是$(d+1)$-rooted。


有向图下的仿射可操控条件



定理1：在假设5条件下，nominal formation $(\mathcal{G},r)$仿射可操控，当且仅当leader集合${\mathcal{V}}_l$有至少$d+1$个节点，同时集合$V_f$中的每一个follower都$(d+1)$-reachable from集合$V_l$。


证明：(充分性) 满足条件的$\mathcal{G}$是$(d+1)$-rooted，所以有$k$-生成树，仿射队形可实现。再加上$L_{f1}^s$的非奇异性，队形可被唯一确定，即仿射可操控。(必要性) 如果仿射可操控，必然存在$L^s$使得仿射队形可实现，故$\mathcal{G}$是$(d+1)$-rooted满足条件。



假设6：集合$V_f$中的每一个follower都$(d+1)$-reachable from集合$V_l$。


leader和follower分层控制律



问题1：给定初始队形$\mathcal{G}(q(0))$和nominal configuration matrix $P(r)$，为每一个agent设计基于邻居相对位置和速度的控制律${\tau }_i(t)$，使得$q_l\to -(L_{l1}^{-1}{L}_{l2}\otimes I_d)q_0+p$，且$q_f\to -((L_{f1}^s{)}^{-1}{L}_{f2}^s\otimes I_d)q_l$误差有界，其中$p=[p_1^T,\cdots ,p_{N_l}^T{]}^T$，$p_i$为相对于nominal formation的位移。


可以看出，$-(L_{l1}^{-1}{L}_{l2}\otimes I_d)q_0$实现consensus，即所有leader收敛于$q_0$，再加上$p$即为相对$q_0$的位移。

论文对两层都用了自适应NN控制律(adaptive NN-based control law)，误差有限时间收敛到原点的一个邻域，即practical finite-time stability。

注意：这里的practical是针对EL系统的模型不确定性来说的，如果模型完全确定，那么是可以有限时间收敛到原点的。

至于自适应NN控制律如何设计，我在这里挖个坑，之后的文章里结合Wang 2009讲。




Li, D., Ma, G., Xu, Y., He, W., & Ge, S. S. (2020). Layered Affine Formation Control of Networked Uncertain Systems: A Fully Distributed Approach Over Directed Graphs. IEEE Transactions on Cybernetics, 1–12. https://doi.org/10.1109/tcyb.2020.2965657 ↩︎

Lin, Z., Wang, L., Chen, Z., Fu, M., & Han, Z. (2016). Necessary and sufficient graphical conditions for affine formation control. IEEE Transactions on Automatic Control, 61(10), 2877–2891. https://doi.org/10.1109/TAC.2015.2504265 ↩︎

Zhao, S. (2018). Affine Formation Maneuver Control of Multiagent Systems. IEEE Transactions on Automatic Control, 63(12), 4140–4155. https://doi.org/10.1109/TAC.2018.2798805 ↩︎

Meng, Z., Lin, Z., & Ren, W. (2013). Robust cooperative tracking for multiple non-identical second-order nonlinear systems. In Automatica (Vol. 49, pp. 2363–2372). Elsevier Ltd. https://doi.org/10.1016/j.automatica.2013.04.040 ↩︎

Meng, Z., Ren, W., & You, Z. (2010). Distributed finite-time attitude containment control for multiple rigid bodies. Automatica, 46(12), 2092–2099. https://doi.org/10.1016/j.automatica.2010.09.005 ↩︎

Wikipedia contributors. (2020, August 29). M-matrix. In Wikipedia, The Free Encyclopedia. Retrieved 08:23, October 8, 2020, from https://en.wikipedia.org/w/index.php?title=M-matrix&oldid=975609653 ↩︎

Wikipedia contributors. (2020, May 20). Minor (linear algebra). In Wikipedia, The Free Encyclopedia. Retrieved 02:22, October 8, 2020, from https://en.wikipedia.org/w/index.php?title=Minor_(linear_algebra)&oldid=957799839 ↩︎

Zhu, Z., Xia, Y., & Fu, M. (2011). Attitude stabilization of rigid spacecraft with finite-time convergence. International Journal of Robust and Nonlinear Control, 21(6), 686–702. https://doi.org/10.1002/rnc.1624 ↩︎

Wang, L., Chai, T., & Zhai, L. (2009). Neural-network-based terminal sliding-mode control of robotic manipulators including actuator dynamics. IEEE Transactions on Industrial Electronics, 56(9), 3296–3304. https://doi.org/10.1109/TIE.2008.2011350 ↩︎



仿射变换含义



仿射变换是指在几何中，一个向量空间（vector space）进行一次线性变换（linear transformation）并拼上一个平移（Translation ）。所以，本质上仿射变换针对的是某一向量空间（当然该空间中的任一向量）。

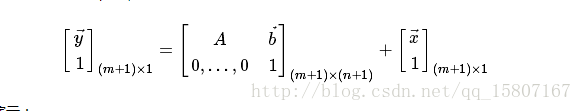

 其矩阵表达形式（matrix formal）为：

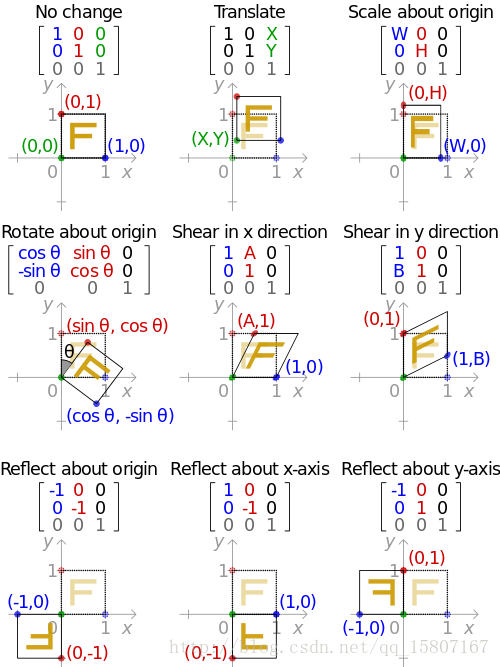

A控制旋转与缩放，b控制平移：


 我们使用Python语言对之进行演示：

import numpy as np
x = np.array((1, 2, 3))
b = np.ones(2)
A = np.random.rand(2, 3)
y1 = np.dot(A, x) + b
                #  array([ 4.17327185,  4.0755495 ])

A_aug = np.hstack((A, b.reshape((-1, 1))))
A_aug = np.vstack((A_aug, np.hstack(np.zeros(3), 1).reshape((1, -1))))
y2 = np.dot(A_aug, np.hstack((x, 1)).reshape((-1, 1)))
                    # array([[ 4.17327185],
                    # [ 4.0755495 ],
                    # [ 1.        ]])


# 上述构造的方式仍稍显繁琐，这里再提供一种方式
A_aug = np.zeros((A.shape[0]+1, A.shape[1]+1))
A_aug[-1, -1] = 1
A_aug[:-1, :-1] = A
A_aug[:-1, -1] = b
np.dot(A_aug, np.hstack((x, 1)).reshape((-1, 1)))
