  • 网络层次模型及各层对应协议
    千次阅读
    2020-02-21 22:12:36

    一、OSI七层模型

    OSI七层协议模型主要是:应用层(Application)、表示层(Presentation)、会话层(Session)、传输层(Transport)、网络层(Network)、数据链路层(Data Link)、物理层(Physical)。

    三、五层体系结构

    五层体系结构包括:应用层、运输层、网络层、数据链路层和物理层。
    五层协议只是OSI和TCP/IP的综合,实际应用还是TCP/IP的四层结构。为了方便可以把下两层称为网络接口层。

    三种模型结构:
    这里写图片描述

    这里写图片描述

    四、各层的作用

    1、物理层:比特

    主要定义物理设备标准,如网线的接口类型、光纤的接口类型、各种传输介质的传输速率等。它的主要作用是传输比特流(就是由1、0转化为电流强弱来进行传输,到达目的地后在转化为1、0,也就是我们常说的数模转换与模数转换)。这一层的数据叫做比特。

    2、数据链路层:帧

    定义了如何让格式化数据以进行传输,以及如何让控制对物理介质的访问。这一层通常还提供错误检测和纠正,以确保数据的可靠传输。

    3、网络层:数据报

    在位于不同地理位置的网络中的两个主机系统之间提供连接和路径选择。Internet的发展使得从世界各站点访问信息的用户数大大增加,而网络层正是管理这种连接的层。

    4、运输层:报文段/用户数据报

    定义了一些传输数据的协议和端口号(WWW端口80等),如:
    TCP(transmission control protocol –传输控制协议,传输效率低,可靠性强,用于传输可靠性要求高,数据量大的数据)
    UDP(user datagram protocol–用户数据报协议,与TCP特性恰恰相反,用于传输可靠性要求不高,数据量小的数据,如QQ聊天数据就是通过这种方式传输的)。 主要是将从下层接收的数据进行分段和传输,到达目的地址后再进行重组。常常把这一层数据叫做段。

    5、会话层:

    通过运输层(端口号:传输端口与接收端口)建立数据传输的通路。主要在你的系统之间发起会话或者接受会话请求(设备之间需要互相认识可以是IP也可以是MAC或者是主机名)

    6、表示层:

    可确保一个系统的应用层所发送的信息可以被另一个系统的应用层读取。例如,PC程序与另一台计算机进行通信,其中一台计算机使用扩展二一十进制交换码(EBCDIC),而另一台则使用美国信息交换标准码(ASCII)来表示相同的字符。如有必要,表示层会通过使用一种通格式来实现多种数据格式之间的转换。

    7.应用层:报文

    1 第五层——应用层(application layer)

    • 应用层(application layer):是体系结构中的最高。直接为用户的应用进程(例如电子邮件、文件传输和终端仿真)提供服务。
    • 在因特网中的应用层协议很多,如支持万维网应用的HTTP协议,支持电子邮件的SMTP协议,支持文件传送的FTP协议,DNS,POP3,SNMP,Telnet等等。

    2. 第四层——运输层(transport layer)

    • 运输层(transport layer):负责向两个主机中进程之间的通信提供服务。由于一个主机可同时运行多个进程,因此运输层有复用和分用的功能
    • 复用,就是多个应用层进程可同时使用下面运输层的服务。
    • 分用,就是把收到的信息分别交付给上面应用层中相应的进程。
    • 运输层主要使用以下两种协议:
      (1) 传输控制协议TCP(Transmission Control Protocol):面向连接的,数据传输的单位是报文段,能够提供可靠的交付。
      (2) 用户数据包协议UDP(User Datagram Protocol):无连接的,数据传输的单位是用户数据报,不保证提供可靠的交付,只能提供“尽最大努力交付”。

    3. 第三层——网络层(network layer)

    • 网络层(network layer)主要包括以下两个任务:
    • (1) 负责为分组交换网上的不同主机提供通信服务。在发送数据时,网络层把运输层产生的报文段或用户数据报封装成分组或包进行传送。在TCP/IP体系中,由于网络层使用IP协议,因此分组也叫做IP数据报,或简称为数据报。
    • (2) 选中合适的路由,使源主机运输层所传下来的分组,能够通过网络中的路由器找到目的主机。
    • 协议:IP,ICMP,IGMP,ARP,RARP

    4. 第二层——数据链路层(data link layer)

    • 数据链路层(data link layer):常简称为链路层,我们知道,两个主机之间的数据传输,总是在一段一段的链路上传送的,也就是说,在两个相邻结点之间传送数据是直接传送的(点对点),这时就需要使用专门的链路层的协议。
    • 在两个相邻结点之间传送数据时,数据链路层将网络层交下来的IP数据报组装成帧(framing),在两个相邻结点之间的链路上“透明”地传送帧中的数据。
    • 每一帧包括数据和必要的控制信息(如同步信息、地址信息、差错控制等)。典型的帧长是几百字节到一千多字节。
    • 注:”透明”是一个很重要的术语。它表示,某一个实际存在的事物看起来却好像不存在一样。”在数据链路层透明传送数据”表示无力什么样的比特组合的数据都能够通过这个数据链路层。因此,对所传送的数据来说,这些数据就“看不见”数据链路层。或者说,数据链路层对这些数据来说是透明的。
      (1)在接收数据时,控制信息使接收端能知道一个帧从哪个比特开始和到哪个比特结束。这样,数据链路层在收到一个帧后,就可从中提取出数据部分,上交给网络层。
      (2)控制信息还使接收端能检测到所收到的帧中有无差错。如发现有差错,数据链路层就简单地丢弃这个出了差错的帧,以免继续传送下去白白浪费网络资源。如需改正错误,就由运输层的TCP协议来完成。

    5. 第一层——物理层(physical layer)

    • 物理层(physical layer):在物理层上所传数据的单位是比特。物理层的任务就是透明地传送比特流。

    6. 数据在各层之间的传递过程

    这里写图片描述



    更多相关内容
  • 计算机网络(一),网络层次模型

    千次阅读 2019-02-07 13:25:00
    一、网络层次模型 1.OSI网络7层模型(概念型框架)  OSI是一个开放性的通行系统互连参考模型,他是一个定义的非常好的协议规范。这是一个概念型框架 (1)应用层:与其他计算机进行通讯的一个应用,它是对应应用...

    目录

    1.OSI网络七层模型(概念型框架)

    2.计算机网络五层模型

    3.TCP/IP四层模型

    一、网络层次模型

    1.OSI网络7层模型(概念型框架)

      OSI是一个开放性的通行系统互连参考模型,他是一个定义的非常好的协议规范。这是一个概念型框架

    (1)应用层:与其他计算机进行通讯的一个应用,它是对应应用程序的通信服务的。例如,一个没有通信功能的字处理程序就不能执行通信的代码,从事字处理工作的程序员也不关心OSI的第7层。但是,如果添加了一个传输文件的选项,那么字处理器的程序员就需要实现OSI的第7层。示例:telnetHTTP,FTP,WWW,NFS,SMTP等。

    2表示层:这一层的主要功能是定义数据格式及加密。例如,FTP允许你选择以二进制或ASII格式传输。如果选择二进制,那么发送方和接收方不改变文件的内容。如果选择ASII格式,发送方将把文本从发送方的字符集转换成标准的ASII后发送数据。在接收方将标准的ASII转换成接收方计算机的字符集。示例:加密,ASII等。

    3会话层:他定义了如何开始、控制和结束一个会话,包括对多个双向小时的控制和管理,以便在只完成连续消息的一部分时可以通知应用,从而使表示层看到的数据是连续的,在某些情况下,如果表示层收到了所有的数据,则用数据代表表示层。示例:RPCSQL等。

    4传输层:这层的功能包括是否选择差错恢复协议还是无差错恢复协议,及在同一主机上对不同应用的数据流的输入进行复用,还包括对收到的顺序不对的数据包的重新排序功能。示例:TCPUDPSPX

    5网络层:这层对端到端的包传输进行定义,他定义了能够标识所有结点的逻辑地址,还定义了路由实现的方式和学习的方式。为了适应最大传输单元长度小于包长度的传输介质,网络层还定义了如何将一个包分解成更小的包的分段方法。示例:IP,IPX等。

    (6)数据链路层:他定义了在单个链路上如何传输数据。这些协议与被讨论的各种介质有关。示例:ATMFDDI等。

    (7)物理层OSI的物理层规范是有关传输介质的特性标准,这些规范通常也参考了其他组织制定的标准。连接头、针、针的使用、电流、电流、编码及光调制等都属于各种物理层规范中的内容。物理层常用多个规范完成对所有细节的定义。示例:Rj45802.3等。



    自上而下进行数据加工,然后自下而上进行处理数据



    2.计算机网络五层模型

      这是学习计算机网络时候学习到的计算机网络分层,没有表现层和会话层

    3.TCP/IP四层模型

      OSI是一个定义良好的协议规范机,并有许多可选的部分完成类似的任务,他定义了开发系统的层次结构,层次之间的相互关系,以及各层包括的所有的可能的任务,是作为一个框架来协调和组织各层提供的服务。但是OSI参考模型并没有提供一个可以实现的方法,惹事描述了一些概念,用来协调进程间通讯标准的制定,即OSI参考模型并不是一个标准而是一个在指定标准时所使用的概念型框架。真正的标准时TCP/IP四层模型。





    转载于:https://www.cnblogs.com/xzmxddx/p/10354713.html

    展开全文
  • 神经网络模型介绍

    万次阅读 多人点赞 2019-04-03 22:44:14
    本文在介绍神经网络算法模型基础知识的同时,详细阐述了正向传播神经网络的计算过程。 斯坦福大学教授Andrew Ng(吴恩达)在Coursera网课平台上开设的Machine Learning课程,非常适合机器学习新手入门,看过之后有...

    本文在介绍神经网络算法模型基础知识的同时,详细阐述了正向传播神经网络的计算过程。

    斯坦福大学教授Andrew Ng(吴恩达)在Coursera网课平台上开设的Machine Learning课程,非常适合机器学习新手入门,看过之后有种豁然开朗的感觉。但这门课程是英文讲解的,况且对于快速理解神经网络算法来讲,观看视频课程全面学习Machine Learning的知识体系,效率自然不如阅读专题文章。这是我花费精力写这篇文章的主要原因。本文结构与算法描述方式也主要借鉴于Andrew Ng的课程。只是在细节的地方做了些调整和补充。在这里提前做出说明,避免误被控诉为抄袭。

    写本文之前,我查阅了大量网络上相关的文章。发现这些文章大多存在两个极端:一部分太注重于解释神经网络的感性理解,忽略了数学基础,太过简单;另一部分则又过于学术化,大量的复杂公式推导,让很多感兴趣的读者望而却步。我以为,尽管神经网络听上去很深奥,但其实要理解并掌握它的算法原理,并非那么困难。因此,本文想要从感性理解和理性认知两者中间找到合适的平衡,暂且跳过复杂的参数求解过程,从简单的理论出发,一步步阐述神经网络的基本计算方式,让读者可以快速对神经网络算法有个比较直观的认识。

    建议英文基础较好,并且有精力的读者学习Andrew的这门课程,我将链接附在这里:https://www.coursera.org/learn/machine-learning

    1.神经网络算法的创造缘由

    在基础机器学习中,Linear Regression和Logistic Regression都能够拟合输入和输出之间的定量关系,并根据新的输入预测输出值或者进行分类。那为什么还需要神经网络这样的复杂算法呢?主要有两方面的原因:一是现实生活中的很多问题并非线性的。二是在Linear Regression和Logistic Regression模型中,当输入特征的数量比较大时,模型参数的解算效率会非常低。并且随着输入特征数量的增长,参数解算效率以指数形式降低,非常不利于模型学习和应用。

    1.1 非线性问题

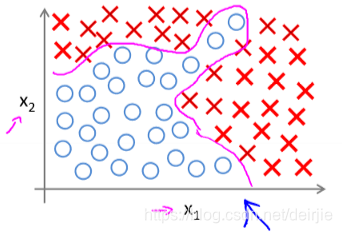

    非线性问题比线性问题要复杂的多,但却是现实世界中的最常见的问题形式。对于非线性问题,Linear Regression和Logistic Regression不能达到很好的效果。简单举个例子。假设有两个输入要素,分别是 x 1 , x 2 ∈ R ​ x_1, x_2 ∈ R​ x1,x2R,下图表示了 x 1 ​ x_1​ x1 x 2 ​ x_2​ x2构成的两个不同类别的点分布情况。可以看到,这两个类别是没有办法用一条直线进行分割的。现为了区分开这两个类别,在Logistic Regression模型中,就需要引入高阶变量,例如 x 1 x 2 , x 1 2 x 2 , x 1 x 2 2 ​ x_1x_2, x_1^2x_2, x_1x_2^2​ x1x2,x12x2,x1x22等等作为新的输入要素加入模型,这首先会带来输入要素的数量增加,且高阶变量自然会让模型变得更加复杂,同时容易引起Overfitting的问题。
    在这里插入图片描述

    1.2 大量特征带来的问题

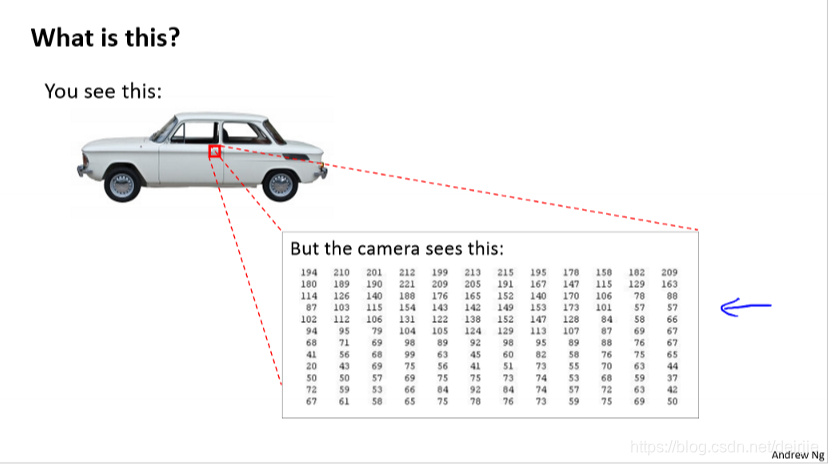

    除了上面讲到的非线性问题导致的特征数量增多的情况,现实生活中的很多问题,其特征本来就是非常多的。计算机视觉问题就是典型的例子。图像通过像素矩阵来表示现实世界的物体,像素矩阵中的点往往非常多,将这些像素点的值作为特征输入模型,庞大的特征数量是显而易见的。而当特征数量上升时,线性回归和逻辑回归模型会让求解变得非常慢。事实上,这个关系根据使用的输入特征阶数的不同,线性回归和逻辑回归模型的参数求解会有 O ( n 2 ) 、 O ( n 3 ) O(n^2)、O(n^3) O(n2)O(n3)等时间复杂度。传统的输入特征为1~1000时尚可接受,而一个普通 50 ∗ 50 50*50 5050的灰度图像像素矩阵,输入特征都是2500个,更别说更大、更复杂的图像了,
    在这里插入图片描述

    2.神经网络模型表示

    2.1 神经网络的结构和数学定义

    (1)模型结构

    神经网络模型包含三个部分:input layer(输入层)、hidden layer(中间层或隐藏层)、output layer(输出层)。其中,hidden layer的层数不固定,在某些简单问题中,hidden layer的层数可能为0,仅有input layer和output layer;在复杂问题中,hidden layer的层数也可能成百上千。
    在这里插入图片描述

    模型中每一层的节点称为“神经元”。位于input layer的神经元对应着训练数据的特征。hidden layer和output layer中的神经元由activation function(激活函数)表达,我们用字母 g ​ g​ g表示。Activation function有很多种类型,最常用是sigmoid函数,它的表达式如下:
    s i g m o i d ( x ) = 1 1 + e − x sigmoid(x)=\frac{1}{1+e^{-x}} sigmoid(x)=1+ex1

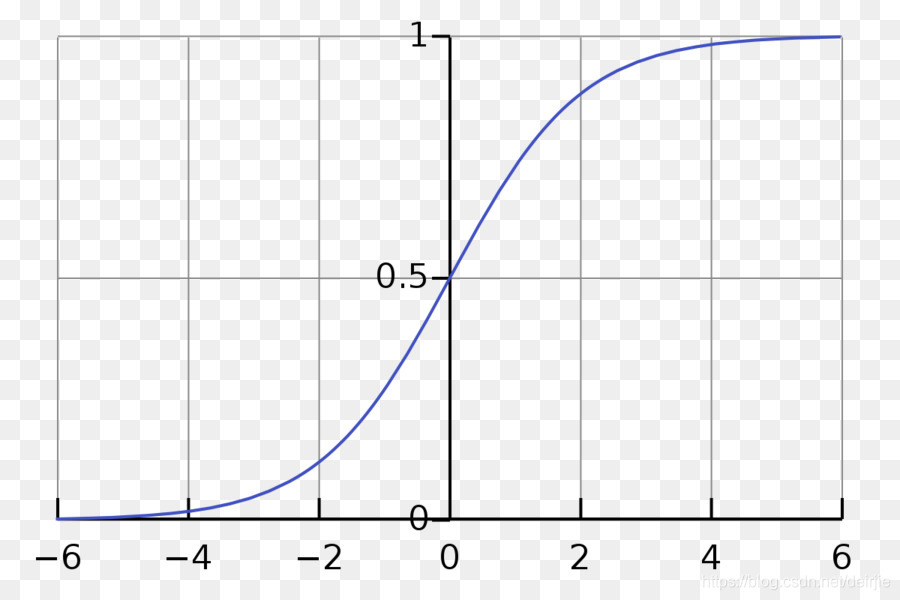

    sigmoid函数图像如下图所示。当 x &gt; &gt; 0 ​ x&gt;&gt;0​ x>>0时, f ( x ) ​ f(x)​ f(x)无限逼近于1;当 x &lt; &lt; 0 ​ x&lt;&lt;0​ x<<0时, f ( x ) ​ f(x)​ f(x)无限逼近于0;当 x = 0 ​ x=0​ x=0时, f ( x ) = 0.5 ​ f(x)=0.5​ f(x)=0.5

    在这里插入图片描述

    (2)训练样本数据

    为了深入阐述神经网络模型算法过程,我们来定义一些需要用到的数学变量和符号。

    我们用 x x x表示输入的特征向量, x i x_i xi表示单独的特征变量。 y y y表示真实类别标签向量, y i y_i yi对应单独的真实类别,为了简单起见,我们先从二元分类讲起,也就是说 y ∈ { 0 , 1 } y∈\{0,1\} y{0,1}。假如,我们想训练一个神经网络模型,根据房子的某些特征自动判断该房子是否为别墅,那么特征向量 x x x就可以表示为:
    x = [ x 1 = 卧 室 数 目 x 2 = 客 厅 面 积 x 3 = 总 体 面 积 . . . ] x=\begin{bmatrix}x_1=卧室数目\\x_2=客厅面积\\x_3=总体面积\\...\end{bmatrix} x=x1=x2=x3=...
    其中,卧室数目、客厅面积、总体面积等等数据都是特征变量,它们共同衡量了房子的属性。并且,我们定义当 y = 1 y=1 y=1时,表示该房子为别墅;当 y = 0 y=0 y=0时,表示房子为其他类型。这样,我们就可以收集整理一些如下表所示的训练样本数据:

    卧室数目( x 1 x_1 x1客厅面积( x 2 x_2 x2总体面积( x 3 x_3 x3别墅?
    8603001
    220900
    10804001

    (3)模型数学表示

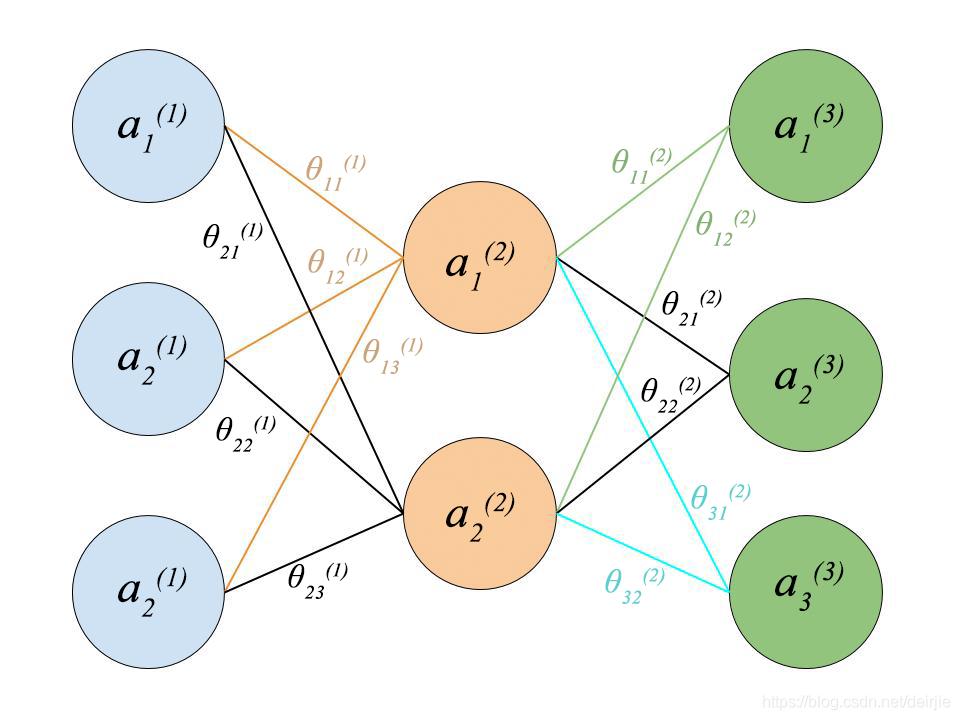

    为了方便使用数学表示,我们不单独为input layer、hidden layer和output layer定义数学表示,而是使用 a = { a ( 1 ) , a ( 2 ) , a ( 3 ) , . . . , a ( n ) } a=\{a^{(1)}, a^{(2)}, a^{(3)},...,a^{(n)}\} a={a(1),a(2),a(3),...,a(n)}来表示从左到右的各个层。例如在简单的三层神经网络模型中, a ( 1 ) a^{(1)} a(1)表示输入层, a ( 2 ) a^{(2)} a(2)表示中间层, a ( 3 ) a^{(3)} a(3)表示输出层。用 θ j ( i ) \theta_j^{(i)} θj(i)来表示各层对应的权重参数, i i i表示层号, j j j表示该层中的神经元。由此,一个简单的三层神经网络模型中,各个结构的数学可以表示如下图:
    在这里插入图片描述

    2.2 Forward Propagation

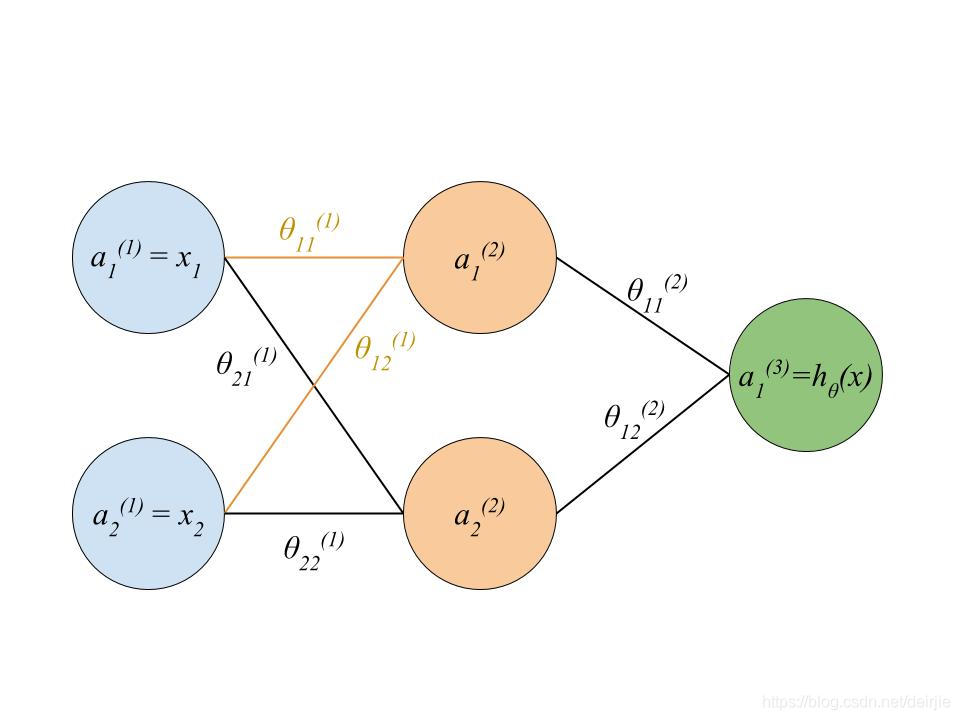

    我们以Forward Propagation(正向传递)计算过程为例,详细介绍神经网络模型当中的数学计算。为了简单起见,我们以下图中展示的神经网络模型为例。这里我们先暂时不介绍模型参数求解相关方法,而是假设已经计算得到了所有的模型参数值。
    在这里插入图片描述
    在这个模型中,第一层有2个神经元,分别用 x 1 , x 2 x_1, x_2 x1,x2表示;第二层包含2个神经元,分别用 a 1 ( 2 ) , a 2 ( 2 ) a_1^{(2)}, a_2^{(2)} a1(2),a2(2)表示;第三层只有1个神经元,用 h θ ( x ) h_\theta(x) hθ(x)表示(我们用 y y y表示了数据的真实类型,这里便用 h θ ( x ) h_\theta(x) hθ(x)表示模型的输出值,以示区别);各神经元之间的连接权重参数 θ ​ \theta​ θ在图中有详细表示。

    由于神经网络模型计算需要使用到Linear Regression的参数乘积运算,而在参数乘积运算中:
    h θ ( x ) = θ T x = θ 0 + θ 1 x 1 + θ 2 x 2 + . . . + θ n x n 其 中 , x = [ x 1 x 2 ] , θ = [ θ 0 θ 1 θ 2 ] h_\theta(x)=\theta^Tx=\theta_0+\theta_1x_1+\theta_2x_2+...+\theta_nx_n\\ 其中,\\ x=\begin{bmatrix}x_1\\x_2\end{bmatrix}, \theta=\begin{bmatrix}\theta_0\\\theta_1\\\theta_2\end{bmatrix} hθ(x)=θTx=θ0+θ1x1+θ2x2+...+θnxnx=[x1x2],θ=θ0θ1θ2
    为了让 x x x θ \theta θ两个向量“对齐”,便于方便地使用向量运算方法表示计算过程,我们人为加入值为1的常量 x 0 x_0 x0,于是上面的式子就变为:
    h θ ( x ) = θ T x = θ 0 x 0 + θ 1 x 1 + θ 2 x 2 + . . . + θ n x n 其 中 , x = [ x 0 x 1 x 2 ] , θ = [ θ 0 θ 1 θ 2 ] h_\theta(x)=\theta^Tx=\theta_0x_0+\theta_1x_1+\theta_2x_2+...+\theta_nx_n\\ 其中,\\ x=\begin{bmatrix}x_0\\x_1\\x_2\end{bmatrix}, \theta=\begin{bmatrix}\theta_0\\\theta_1\\\theta_2\end{bmatrix} hθ(x)=θTx=θ0x0+θ1x1+θ2x2+...+θnxnx=x0x1x2,θ=θ0θ1θ2

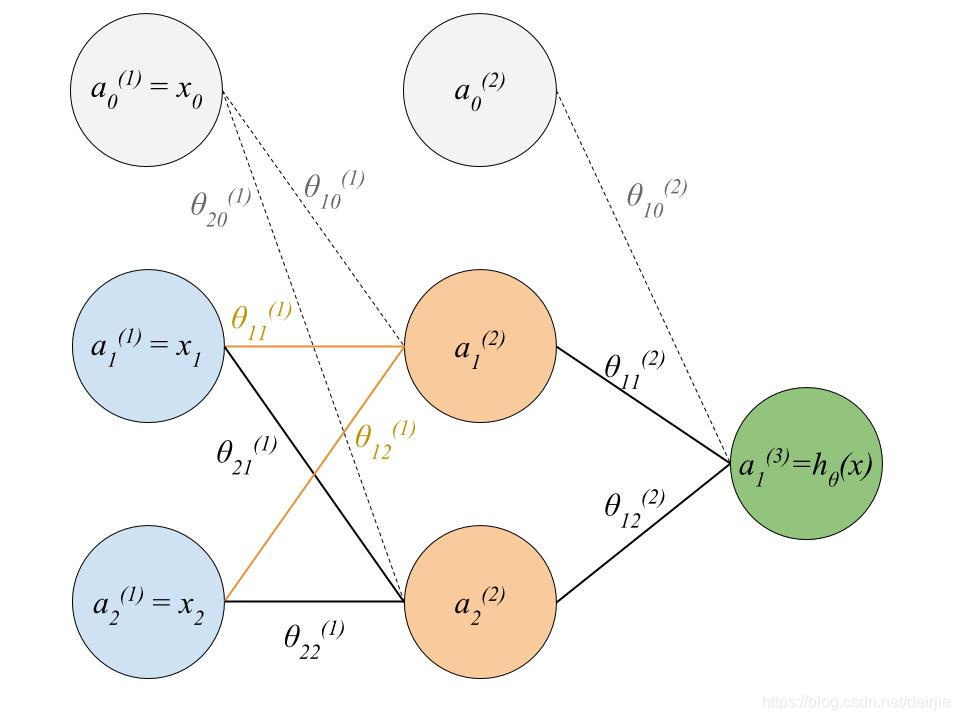

    同样,我们也在神经网络模型中,需要进行参数乘积运算的地方加入bias神经元,如下图所示:
    在这里插入图片描述
    最后,我们假设使用的activation function为sigmoid函数,也就是 g ( x ) = s i g m o i d ( x ) g(x)=sigmoid(x) g(x)=sigmoid(x),于是Forward Propagation的计算过程如下

    1. 计算第一层变量与对应参数的乘积,作为第二层的输入。
      ( θ 1 ( 1 ) ) T x = θ 10 ( 1 ) x 0 + θ 11 ( 1 ) x 1 + θ 12 ( 1 ) x 2 ( θ 2 ( 1 ) ) T x = θ 20 ( 2 ) x 0 + θ 21 ( 1 ) x 1 + θ 22 ( 1 ) x 2 (\theta_1^{(1)})^Tx=\theta_{10}^{(1)}x_0+\theta_{11}^{(1)}x_1+\theta_{12}^{(1)}x_2 \\ (\theta_2^{(1)})^Tx=\theta_{20}^{(2)}x_0+\theta_{21}^{(1)}x_1+\theta_{22}^{(1)}x_2 (θ1(1))Tx=θ10(1)x0+θ11(1)x1+θ12(1)x2(θ2(1))Tx=θ20(2)x0+θ21(1)x1+θ22(1)x2

    2. 使用sigmoid函数计算第二层中各神经元的值:
      s i g m o i d ( θ T x ) = 1 1 + e − θ T x a 1 ( 2 ) = s i g m o i d ( θ 1 ( 1 ) ) T x a 2 ( 2 ) = s i g m o i d ( θ 2 ( 1 ) ) T x sigmoid(\theta^Tx)=\frac{1}{1+e^{-\theta^Tx}} \\ a_1^{(2)}=sigmoid(\theta_1^{(1)})^Tx \\ a_2^{(2)}=sigmoid(\theta_2^{(1)})^Tx sigmoid(θTx)=1+eθTx1a1(2)=sigmoid(θ1(1))Txa2(2)=sigmoid(θ2(1))Tx

    3. 将第二层计算结果与对应参数的乘积,作为第三层的输入:
      ( θ 1 ( 2 ) ) T a = θ 10 ( 2 ) a 0 ( 2 ) + θ 11 ( 2 ) a 1 ( 2 ) + θ 12 ( 2 ) a 2 ( 2 ) (\theta_1^{(2)})^Ta=\theta_{10}^{(2)}a_0^{(2)}+\theta_{11}^{(2)}a_1^{(2)}+\theta_{12}^{(2)}a_2^{(2)} (θ1(2))Ta=θ10(2)a0(2)+θ11(2)a1(2)+θ12(2)a2(2)

    4. 使用sigmoid函数计算第三层的值:
      h θ ( x ) = s i g m o i d ( ( θ 1 ( 2 ) ) T a ) = 1 1 + e − ( θ 1 ( 2 ) ) T a h_\theta(x)=sigmoid((\theta_1^{(2)})^Ta)=\frac{1}{1+e^{-(\theta_1^{(2)})^Ta}} hθ(x)=sigmoid((θ1(2))Ta)=1+e(θ1(2))Ta1

    5. 根据 h θ ( x ) h_\theta(x) hθ(x)的值,做出判断。

    是的,尽管神经元增加了以后,整个运算会看起来很复杂,但是模型当中的计算过程实际上就是这么简单。使用不同的activation function,只需要替换以上算法过程中的sigmoid函数就可以。增加hidden layer的层数,也不过是重复以上迭代过程而已。

    2.3 神经网络模型表示逻辑关系

    为什么神经网络模型按照上文介绍的计算方法,就能够表示非线性问题?下面我们通过神经网络模型表示逻辑关系的例子,来看看神经网络模型的“奇妙”之处。

    逻辑关系包含“AND”、“OR”、“NOT”、“XOR”4种简单运算。现实世界中错综复杂的问题,常常可以用这些简单逻辑运算的排列组合来表达。

    (1)“AND”关系的表示

    “AND”关系定义为:
    x 1 , x 2 ∈ { 0 , 1 } ,      y = x 1   A N D   x 2 x_1, x_2 ∈ \{0,1\},\ \ \ \ y=x_1\ AND\ x_2 x1,x2{0,1},    y=x1 AND x2
    只有 x 1 x_1 x1 x 2 x_2 x2同时为1时, h θ ( x ) h_\theta(x) hθ(x)才为1,否则 h θ ( x ) ​ h_\theta(x)​ hθ(x)为0。

    用下图所示的神经网络就可以表示“AND”关系:
    在这里插入图片描述
    图中表示的参数并不是唯一的。根据Forward Propagation,这个神经网络的计算结果可以表示为:
    h θ ( x ) = g ( − 30 + 20 x 1 + 20 x 2 ) h_\theta(x)=g(-30+20x_1+20x_2) hθ(x)=g(30+20x1+20x2)
    实际上,这样的简单神经网络模型等同于logistic regression。代入 x 1 , x 2 ​ x_1,x_2​ x1,x2的值检验一下模型计算结果,可以得到如下表所示关系:

    x 1 x_1 x1 x 2 x_2 x2 h θ ( x ) h_\theta(x) hθ(x)
    00 g ( − 30 ) ≈ 0 g(-30)≈0 g(30)0
    01 g ( − 10 ) ≈ 0 g(-10)≈0 g(10)0
    10 g ( − 10 ) ≈ 0 g(-10)≈0 g(10)0
    11 g ( + 10 ) ≈ 1 g(+10)≈1 g(+10)1

    可以看到,只有 x 1 , x 2 x_1,x_2 x1x2同时为1时, h ( θ ) h(\theta) h(θ)才能等于1。因此,这个神经网络模型正确表示出了“AND”逻辑运算。

    (2)“OR”关系的表示

    “OR”关系定义为:
    x 1 , x 2 ∈ { 0 , 1 } ,      y = x 1   O R   x 2 x_1, x_2 ∈ \{0,1\},\ \ \ \ y=x_1\ OR\ x_2 x1,x2{0,1},    y=x1 OR x2
    x 1 ​ x_1​ x1 x 2 ​ x_2​ x2有一个等于1时, y ​ y​ y就等于1,否则 y ​ y​ y等于0。

    我们定义一个如下图所示的神经网络模型:
    在这里插入图片描述

    这个模型同样简单,可以表示为:
    h θ ( x ) = g ( − 10 + 20 x 1 + 20 x 2 ) h_\theta(x)=g(-10+20x_1+20x_2) hθ(x)=g(10+20x1+20x2)
    代入 x 1 , x 2 ​ x_1,x_2​ x1,x2,可以发现该模型能正确表示“OR”逻辑运算。具体计算结果如下表所示:

    x 1 x_1 x1 x 2 x_2 x2 h θ ( x ) h_\theta(x) hθ(x)
    00 g ( − 10 ) ≈ 0 g(-10)≈0 g(10)0
    01 g ( + 10 ) ≈ 1 g(+10)≈1 g(+10)1
    10 g ( + 10 ) ≈ 1 g(+10)≈1 g(+10)1
    11 g ( + 10 ) ≈ 1 g(+10)≈1 g(+10)1

    (3)“NOT”关系的表示

    “NOT”即“非”或“否”,关系表示为:
    x 1 ∈ { 0 , 1 } ,      y = N O T   x 1 x_1∈ \{0,1\},\ \ \ \ y=NOT\ x_1 x1{0,1},    y=NOT x1
    也就是当 y y y值总是 x x x值的反面。用神经网络模型表示“NOT”关系就更容易了,如下图所示:
    在这里插入图片描述

    这个神经网络可以表示为:
    h θ ( x ) = g ( 10 − 20 x 1 ) h_\theta(x)=g(10-20x_1) hθ(x)=g(1020x1)
    代入 x 1 ​ x_1​ x1的值,可以发现该模型能正确表示“NOT”逻辑运算。具体计算结果如下表所示:

    x 1 x_1 x1 h θ ( x ) h_\theta(x) hθ(x)
    0 g ( + 10 ) ≈ 1 g(+10) ≈ 1 g(+10)1
    1 g ( − 20 ) ≈ 0 g(-20) ≈ 0 g(20)0

    (4)“XNOR”关系的表示

    “XNOR”在中文中常被翻译为“异或”,它的数学定义如下:
    x 1 , x 2 ∈ { 0 , 1 } ,      y = x 1   X O R   x 2 x_1, x_2 ∈ \{0,1\},\ \ \ \ y=x_1\ XOR\ x_2 x1,x2{0,1},    y=x1 XOR x2
    x 1 , x 2 x_1, x_2 x1,x2同为0或者同为1时, y = 1 y=1 y=1;当 x 1 , x 2 x_1, x_2 x1,x2中有一个为1,另一个为0时, y = 0 y=0 y=0

    在表示“AND”、“OR”和“NOT”关系时,我们都仅仅使用了结构非常简单的神经网络模型。而在表示“XNOR”关系时,以上的简单神经网络模型就不够用了,需要加入其他的神经元。如下图所示:
    在这里插入图片描述
    我们来计算一下:
    a 1 ( 2 ) = g ( − 30 + 20 x 1 + 20 x 2 ) a 2 ( 2 ) = g ( 10 − 20 x 1 − 20 x 2 ) 并 且 h θ ( x ) = a 1 ( 3 ) = g ( − 10 + 20 a 1 ( 2 ) + 20 a 1 ( 2 ) ) a_1^{(2)} = g(-30+20x_1+20x_2) \\ a_2^{(2)} = g(10-20x_1-20x_2) \\ 并且\\ h_\theta(x) =a_1^{(3)}= g(-10+20a_1^{(2)}+20a_1^{(2)}) a1(2)=g(30+20x1+20x2)a2(2)=g(1020x120x2)hθ(x)=a1(3)=g(10+20a1(2)+20a1(2))

    同样,用表格的形式分别代入 x 1 , x 2 x_1, x_2 x1,x2的值,对应关系如下:

    x 1 x_{1} x1 x 2 x_2 x2 a 1 ( 2 ) a_1^{(2)} a1(2) a 2 ( 2 ) a_2^{(2)} a2(2) h θ ( x ) h_\theta(x) hθ(x)
    00 g ( − 30 ) ≈ 0 g(-30) ≈ 0 g(30)0 g ( + 10 ) ≈ 1 g(+10) ≈ 1 g(+10)1 g ( + 10 ) ≈ 1 g(+10) ≈ 1 g(+10)1
    01 g ( − 10 ) ≈ 0 g(-10)≈0 g(10)0 g ( − 10 ) ≈ 0 g(-10)≈0 g(10)0 g ( − 10 ) ≈ 0 g(-10)≈ 0 g(10)0
    10 g ( − 10 ) ≈ 0 g(-10)≈ 0 g(10)0 g ( − 10 ) ≈ 0 g(-10) ≈ 0 g(10)0 g ( − 10 ) ≈ 0 g(-10) ≈ 0 g(10)0
    11 g ( + 10 ) ≈ 1 g(+10) ≈ 1 g(+10)1 g ( − 30 ) ≈ 0 g(-30) ≈ 0 g(30)0 g ( + 10 ) ≈ 1 g(+10) ≈ 1 g(+10)1

    通过上面的几个神经网络实现逻辑运算的例子可以看出,即便是不使用中间层,神经网络就能够正确表示出“AND”、“OR”和“NOT”逻辑运算关系。“XNOR”关系的表达也仅仅只需要引入两个中间层的神经元而已。那么,当中间层的数目不断增加,神经元的数量不断增加,这些简单逻辑关系不断组合,就能够表达出错综复杂的“非线性”关系。这正是神经网络模型的奥妙之处。当然,这并不表示神经元越多、结构越复杂,就一定越好。结构越复杂,运算所需要的代价就越大。面向不同的应用、不同的数据,选择“最优”的神经网络模型结构,才是最佳策略。选择“最优”的过程实际上就是神经网络的参数调节过程,常被称为“调参”。具体如何对神经网络模型进行“调参”,本文就不作展开了,感兴趣的朋友可以通过机器学习课程,或者网络上的学习资源进行深入研究。

    3. 多类别分类

    上面我们讨论的都是二元分类问题,输出层只有一个神经元,输出结果要么是1,要么是0。现实世界中的分类应用要复杂的多。例如,一幅图片有可能被分类为猫、狗、大象等等类别。那么,如何用一个神经网络模型来同时得出多种不同的分类结果呢?

    事实上,我们采用的策略非常简单,即在输出层中设置多个神经元,每个输出层代表一个类别。如下图所示。
    在这里插入图片描述

    在上图所示的神经网络结构中,输出层中的每个神经元都会有一个计算结果,我们综合比较每个结果数值,选择值最大的那个神经元所对应的类别,作为最终的计算类别。例如,假设我们输入某个新图像 x i ​ x_i​ xi,模型计算得到如下结果:
    h ( θ ) = [ 0.2 0.3 0.7 ] h(\theta)=\begin{bmatrix}0.2\\0.3\\0.7\\\end{bmatrix} h(θ)=0.20.30.7
    那么,我们就取0.7那个神经元所对应的类别,作为图像 x i x_i xi的类别。这里这个类别为“大象”。

    本文暂且假设所有参数已知,详细介绍了神经网络内部是如何进行运算并作出类别判断的。具体涉及的cost function, gradient descent等参数求解的算法,将在未来作出补充。有较好英文基础的朋友,也可以直接学习Andrew Ng的课程视频。

    展开全文
