  • 辅助线的概念 绘制线规则 捕捉辅助线的思路 生成辅助线的思路 总结 在实际绘制几何图形过程时,有几个工具比较实用: 鼠标绘制时,焦点捕捉已绘制图形的端点、线段上; 撤销与回退 辅助线 焦点捕捉的功能的...

    目录

    辅助线的概念

    绘制线规则

    捕捉辅助线的思路

    生成辅助线的思路

    总结


    在实际绘制几何图形过程时,有几个工具比较实用:

    1. 鼠标绘制时,焦点捕捉已绘制图形的端点、线段上;
    2. 撤销与回退
    3. 辅助线

    焦点捕捉的功能的思路相对比较简单,不断地比较当前鼠标所在的屏幕像素点为圆心,R为半径的搜索圆与绘制图形的端点和线段是否相交的问题。但在实时的图形编程的难点在于细节,至于如何优化搜索的速度,有很多方法,涉及比较深的图形搜索方法,比如对所有的图形空间先建立R树空间索引,这里不做详细介绍。

    撤销与回退的功能则更加简单,其实就是状态管理,入栈和出栈的问题。

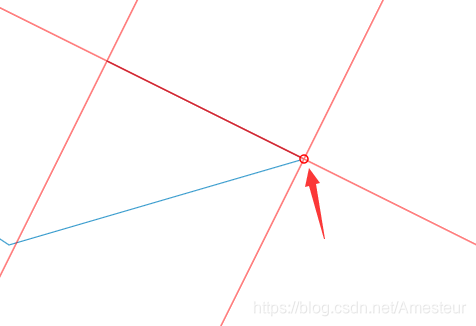

    接下来,我们讲述一下在绘制过程中是辅助线的实现思路

    辅助线的概念

    辅助线分为静态辅助线和动态辅助线。

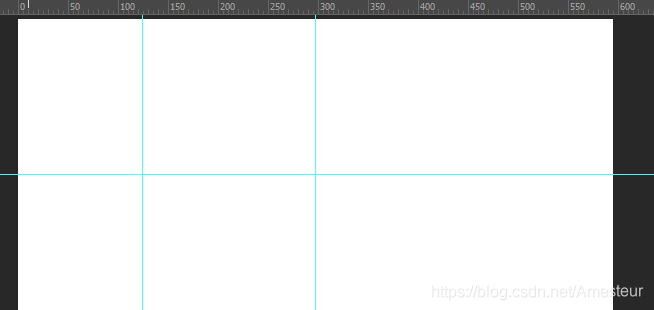

    • 静态辅助线是指一直摆放在屏幕上不动的辅助线,鼠标能捕捉到上面,比如PS的辅助线。

    • 动态辅助线是指在绘制过程中,根据已绘制的内容,智能的生成辅助线,并能让鼠标捕捉到上面

    绘制线规则

    1. 鼠标在移动过程中,在指定的阈值范围内能捕捉到辅助线上的最近的点

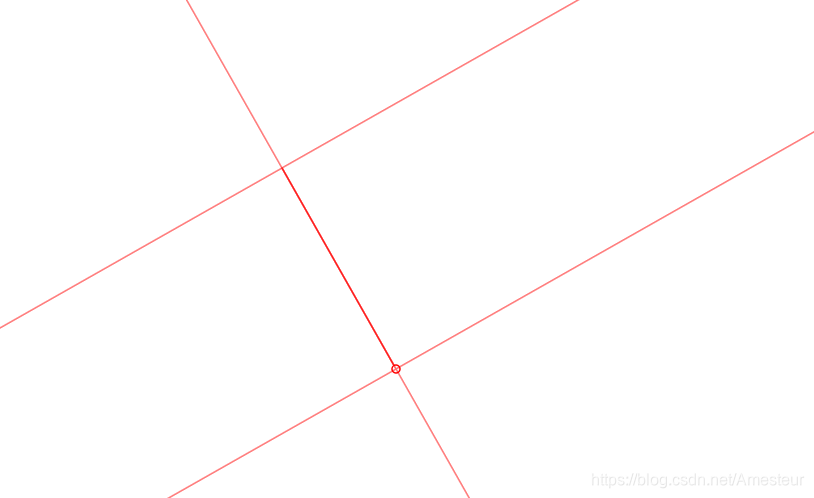

    2. 每次绘制端点后,能够根据新生成的端点,生成一条相同方向和正交(相互垂直)的辅助线(根据需要生成指定角度的辅助线)
    3. 在绘制完成后,清除辅助线。





    捕捉辅助线的思路

    鼠标在屏幕移动过程中,在辅助线附近时,能够捕捉到辅助线是指鼠标的绘制焦点能自动移动到辅助线上,实际移动的是绘制焦点而不是鼠标点。而实现捕捉到辅助线,需要以下两步:

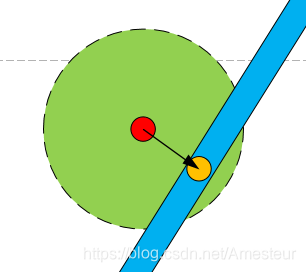

    1. 计算当前绘制焦点与辅助线的最短距离是否少于定义的阈值A(A是一个相对于比较小的值),若少于阈值A,则绘制焦点设置为辅助线上离当前绘制焦点最近的点。

    因此,关键的地方,在于获取点到线段的最近的点,以及点与点之间的距离。核心代码如下:

    /**
     * @desc 此方法既获取点到多段连续的线段中最近的点,以及返回最短的距离
     * @param {Array<number>} coordinates 多段连续的线段的坐标数组.[x1,y1,x2,y2,x3,y3...]
     * @param {number} offset 起始点的索引偏移量.
     * @param {number} end 终点的索引.
     * @param {number} stride 坐标所占的个数,二维图形为2.
     * @param {number} maxDelta 多段连续的线段中每两个相邻点中最长的那一段的距离的平方.
     * @param {boolean} isRing 是否是环, 线段是否闭合.
     * @param {number} x 目标点的x坐标.
     * @param {number} y 目标点的y坐标
     * @param {Array<number>} closestPoint 输出的最近的点的对象.
     * @param {number} [minSquaredDistance=Infinity] 最小的垂直距离,用于较少比较.默认Infinity
     * @return {number} 点到多段连续的线段中最短的距离.
     */
    function assignClosestPoint(coordinates, offset, end, stride,
        maxDelta, isRing, x, y, closestPoint, minSquaredDistance) {
      if (offset == end) { // 如果起点的索引和终点索引的一致,表示参数错误
        return minSquaredDistance;
      }
      let i, squaredDistance;
      if (maxDelta === 0) { // 如果最大的相邻点间的距离为0,表示线段各个点为同一个点
        // 所有点都相同,所以只需测试第一点
        squaredDistance = squaredDx( // squaredDx方法获取两点之间的垂直距离的平方
          x, y, coordinates[offset], coordinates[offset + 1]);

        if (squaredDistance < minSquaredDistance) { // 如果绘制焦点与线段第一个点的距离少于定义的最小距离,则最近的点为线段的第一个点
          for (i = 0; i < stride; ++i) {
            closestPoint[i] = coordinates[offset + i];
          }
          closestPoint.length = stride;
          return squaredDistance;
        } else {
          return minSquaredDistance;
        }
      }
      const tmpPoint = [NaN, NaN]; // 用于临时存储点到线段的最近的点
      let index = offset + stride;
      while (index < end) {
        assignClosest( // assignClosest方法是获取点到其中一段线段(只有两个坐标构成的线段)
          coordinates, index - stride, index, stride, x, y, tmpPoint);
        squaredDistance = squaredDx(x, y, tmpPoint[0], tmpPoint[1]); //得到目标点到任意一个线段的最短距离的平方
        if (squaredDistance < minSquaredDistance) {
          minSquaredDistance = squaredDistance;
          for (i = 0; i < stride; ++i) {
            closestPoint[i] = tmpPoint[i];
          }
          closestPoint.length = stride;
          index += stride;
        } else {
          // 跳过多个点,因为我们知道所有跳过的点都不能比我们找到的最近点更近。我们知道这是因为我们知
          // 道当前点有多近,到目前为止我们找到的最近点有多近,以及连续点之间的最大距离。例如,如果我
          // 们当前的最近点距离是10,那么到目前为止我们发现的最好的距离是3,并且连续点之间的最大距离是2,
          // 那么我们需要跳过至少(10-3)/2==3(向下取整)点,以便有机会找到更近的点。我们使用
          // math.max(…,1)来确保我们总是前进至少一个点,以避免无限循环。.
          index += stride * Math.max(
            ((Math.sqrt(squaredDistance) -
                Math.sqrt(minSquaredDistance)) / maxDelta) | 0, 1);
        }
      }
      if (isRing) {
        // 如果是环的话,则还需要检查最后的闭合的那一段线段
        assignClosest(
          coordinates, end - stride, offset, stride, x, y, tmpPoint);
        squaredDistance = squaredDx(x, y, tmpPoint[0], tmpPoint[1]);
        if (squaredDistance < minSquaredDistance) {
          minSquaredDistance = squaredDistance;
          for (i = 0; i < stride; ++i) {
            closestPoint[i] = tmpPoint[i];
          }
          closestPoint.length = stride;
        }
      }
      return minSquaredDistance;
    }
      /**
       * @desc 计算距离
       * @param {*} p1 起始点
       * @param {*} p2 终结点
       */
      function dist2D (p1, p2) {
        var dx = p1[0] - p2[0]
        var dy = p1[1] - p2[1]
        return Math.sqrt(dx * dx + dy * dy)
      }

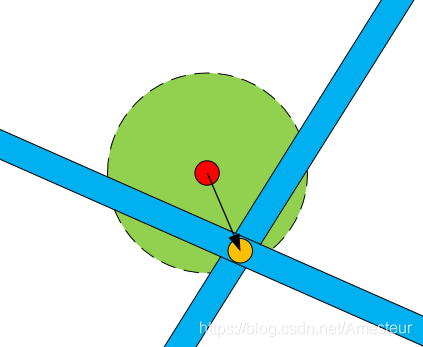

    2. 上述第一个点是针对,只有一条辅助线满足条件的情况。若存在,多条辅助线满足,绘制焦点到辅助线的距离少于阈值A,则取任意两条辅助的焦点作为最新的绘制焦点。(因为阈值A比较小,可以默认其差别不大)

    关键在于,求取两个线段的交点,关键代码如下:

      /**
       * @description 根据两条线段的端点,得到线段相交的点
       * @param {*} d1 线段1的两个端点坐标
       * @param {*} d2 线段2的两个端点坐标
       */
      function getIntersectionPoint (d1, d2) {
        var d1x = d1[1][0] - d1[0][0]
        var d1y = d1[1][1] - d1[0][1]
        var d2x = d2[1][0] - d2[0][0]
        var d2y = d2[1][1] - d2[0][1]
        var det = d1x * d2y - d1y * d2x

        if (det !== 0) {
          var k = (d1x * d1[0][1] - d1x * d2[0][1] - d1y * d1[0][0] + d1y * d2[0][0]) / det
          return [d2[0][0] + k * d2x, d2[0][1] + k * d2y]
        } else return false
      }

    上述的距离,一般指的是屏幕像素坐标的距离。

    最后,焦点不断捕捉的过程是实时的,因此,当鼠标移动过程中需要不断地执行上述的两个步骤。因此,调优是需要下点功夫的。

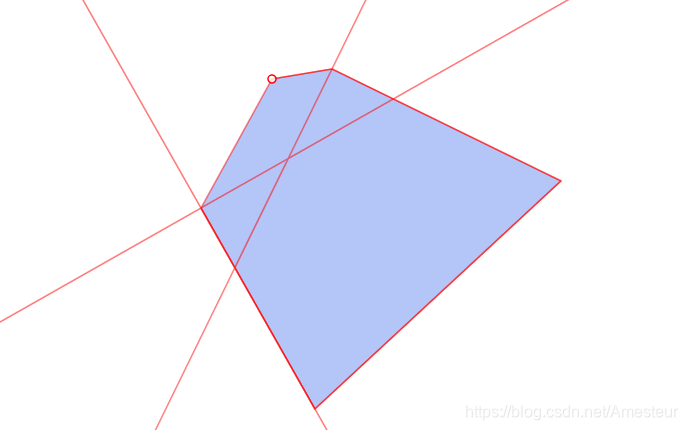

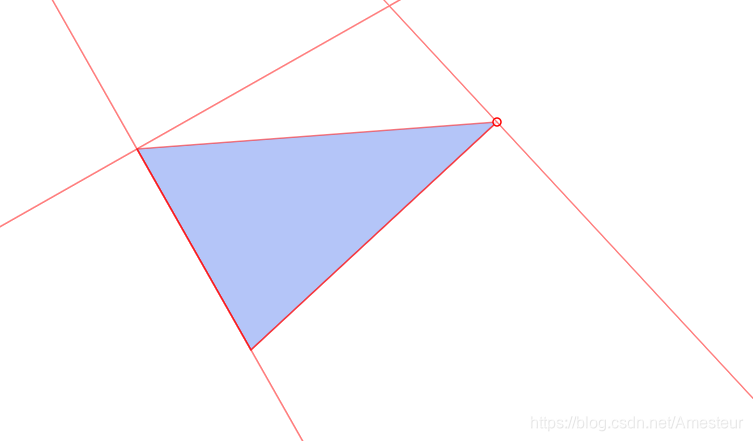

    生成辅助线的思路

    必须定义当绘制完成图形的某个端点时的回调方法。在回调方法中,其实根据已知的点坐标,计算辅助线的方程,并根据方程进行等距离的点插值。如下步骤:

    1. 根据刚绘制的端点与上一个端点,则得到新的直线方程的斜率(辅助线是90度,45度或者延长线)及其经过的一个点(刚绘制的端点),得到辅助线方程

    2. 得到直线方程后,根据直线的点向式的代数形式,以固定的距离进行插值,得到屏幕上的辅助线。

    /** 新增辅助线
    * @param {Array} v 坐标数组,只有两个断电
    * @return {*} 辅助线对象
    */
    function addGuide (v, ortho) {
      if (v) {
        const guideLength = Math.max(
          this.projExtent_[2] - this.projExtent_[0],
          this.projExtent_[3] - this.projExtent_[1]
        )// 从定义的最大空间范围中获取辅助线的最大长度

        const extent = this.projExtent_// 获取最大空间范围

        const dx = v[0][0] - v[1][0]
        const dy = v[0][1] - v[1][1]
        const d = 1 / Math.sqrt(dx * dx + dy * dy)

        const generateLine = function (/** 方向 **/loopDir) {
          var p, g = []
          var loopCond = guideLength * loopDir * 2
          for (var i = 0; loopDir > 0 ? i < loopCond : i > loopCond; i += (guideLength * loopDir) / 4) { // 插值100个等距离的点
            if (ortho) p = [v[0][0] + dy * d * i, v[0][1] - dx * d * i]
            else p = [v[0][0] + dx * d * i, v[0][1] + dy * d * i]
            // 判断插值的点是否在最大的extent里
            if (containsCoordinate(extent, p)) g.push(p)
            else break
          }
          return new LineString([g[0], g[g.length - 1]]))
        }

        var f0 = generateLine(1)// 正向辅助线
        var f1 = generateLine(-1)// 反向辅助线

        return [f0, f1]
      }
    }

    总结

    绘制辅助线是一个实时性比较强的功能,原理是简单的几何拓扑知识。实现起来比较简单,几何的实时拓扑难点在于性能调优,选择合适的策略去实现功能。
