目录：
液晶显示器驱动板几种常见故障的检修
逻辑板的典型故障
-----------------------------------------------------------------------------------------------------
液晶显示器驱动板几种常见故障的检修
RTD2660-TV液晶电视驱动板应用电路原理图纸见我的百度云盘。
以RTD2660液晶驱动板为例说明（自己的电视）从先易后难的顺序着手检查
1、目测板子有无元件异常，通电用手触摸板子各处，看有无温度异常，有时处理芯片坏了温度很高，一摸就发现了
2、然后我习惯先检查驱动板上的各个供电。
由于电源板输出通常只有12v和5v，所以驱动板上都有几个DC/DC稳压器来转换驱动板所需的电压。
(少量机型的电源板也会输出3.3v,2.5v等电压给驱动板)
稳压器的样子看图
一目了然
一般有5v,3.3v,2.5v,1.8v等，测量一下几个稳压芯片的输入和输出电压，此机如果是供电问题引起的故障那么很快就找到故障点了。
3、如果各稳压器电压都正常，那么继续查，还是先简单的来，
供电都正常，那么按键板上的各个按键应该已经有电压了，然后用万用表测量，当按开关件时，按键上的电压有没有被拉低0v，如果没有，那么开关键坏了,换个按键就能修复故障了。
4、如果有开关电压跳变，那么开关按键也排除了，继续检查，供电有了，那么再查芯片工作所需要的时钟。(不同的处理芯片所需要的晶振频率是不同的)
用万用表测晶振两端电压有无压差，当然这样只能大概判断下，有示波器看波形当然最好。
5、mcu芯片工作所需的时钟也有了，再检查芯片工作所需条件复位，因为芯片pdf不好找，而且即使找到了，不同厂商定义的引脚可能也不同，费时间。

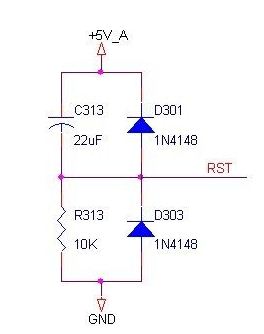

一般复位都是由一个电容一个电阻二个二极管产生的，如图，
图中这块板子比较容易找，mcu旁边很明显的两个红玻璃二极管
mcu微处理器工作条件都有了(有的板子处理芯片和mcu是集成在一个芯片的，有的是分开的，道理是一样的)，但是mcu要开始工作必须配合软件的控制才能完成相应的操作，所以引起按开关键却不开机也与muc程序有关(维修中碰到程序引起不开机的问题挺多的)，这就需要刷程序了。
还有就是非驱动板本身的故障，比如按键板上的电阻变质，开路，电容不良，短路，也会造成不开机，我比较喜欢倾向暴力，直接用烙铁挑完所有电容
屏的原因也会引起不开机，比如屏供电短路了，这个好判断，断开屏线连接，驱动板就正常了
(如果驱动板的mcu是卡座的要注意是否是mcu接触不良)
如此一番还不行，我就只能换通用板了
没有屏供电引起白屏

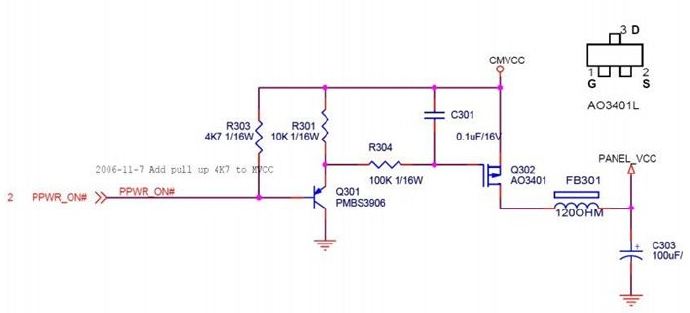

屏供电是由驱动板控制的，一般是信号处理芯片控制两个三极管或场馆，来导通或截止5v(3.3v)电压的提供，如图
信号处理芯片发出ppwr_on#低电平信号到q301的基极b，q301的反射极e有CMVCC电压，q301为pnp型，低电理导通，此时栅极g小于源极s，于是q302也导通，CMVV经过FB301保险产生panel_vcc屏供电

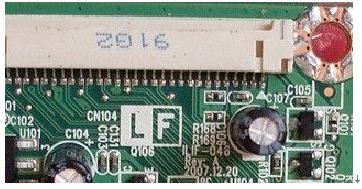

这些元件一般都在驱动板上屏线接口的旁边，很好找，如图
屏线接口右边的两个管子，电阻，滤波电容等，很容易找到
这里检查一下电阻有无变质，开路，三极管场管有无顺坏，再就是信号处理芯片发出的控制信号ppwr_on#，如果ppwr_on#都没发出，那么可能芯片没正常工作或是损坏了
当然屏供电不良也会白屏
还有就是屏上的保险烧断也会白屏，或者是屏线接触不良，重新插拔屏线或者更换一条就好了
屏供电有了还是白屏，就拿通用板子点一下屏，看是否是因为屏的原因引起的。
如果用通用板测试正常，就要打下板子屏线接口的对地阻值了。比如现在双8的除了供电和接地外有10组线，两根线一组，8组信号2组时钟，每组测得的对地阻止应该是一样的，如果有异常说明信号处理芯片损坏了
假如都正常，只能尝试刷程序，更换芯片了(能开机而且屏供电能出来就说明芯片已经开始工作，不用再查芯片的工作条件了直接换)
插入vga数据线白屏，黑屏，无画面，依然提示无信号：

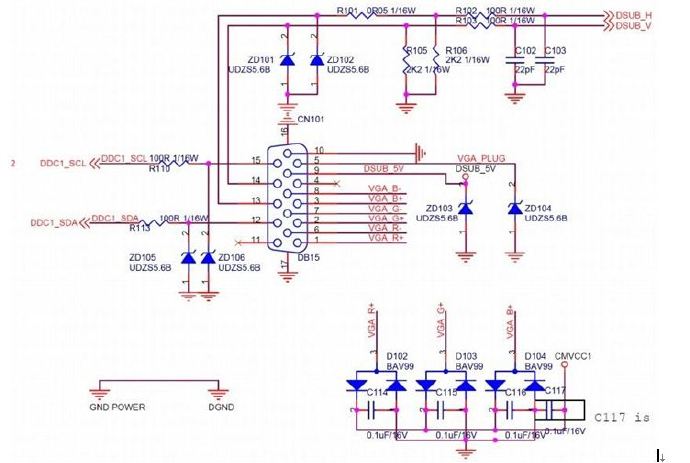

先看vga接口处的图
vga B+ 蓝，vga B- 蓝地，vga G+ 绿，vga G- 绿地，vga R+ 红，vga R- 红地，DSUB是vga接口的供电，DSUB_H行信号，DSUB_V场信号，

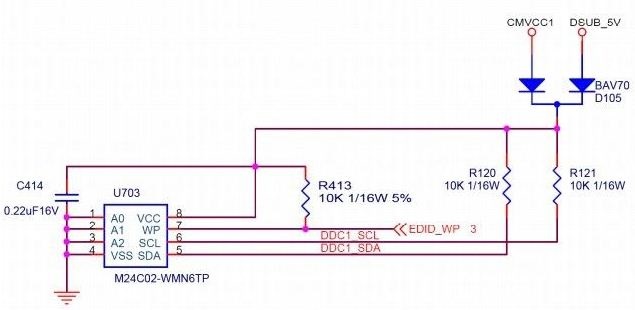

DDC1_SCL和DDC1_SDA是VGA接口的IIC总线，主机通过这对信号线从驱动板上的eprom来获得显示设备的信息,如下图：
点击图片可以放大
(顺表说一下，驱动板上的两个eeprom,一个与vga接口相连，里面是存储显示设备标志的DDC数据，其中有设备的基本参数，制造厂家，产品名称，最大行频和可支持的分辨率等，还有一个eeprom是和mcu相连接的，用来存储我们调整画面的参数的，如白平衡，开机按键状态等，比如显示器开机状态拔掉电源时，你再插上电源无须按开关它会自动开机)
eeprom实物图
再看vga接口实物图
(图中的那几个像三极管的是双二极管，不是三极管或场管)
实际维修中这些二极管、电容、电阻不良损坏引起此类故障也比较常见
也有可能是与mcu连接的eprom里储存的数据被破坏，或者muc出现故障，不能检测到信号输入，也会出现插入信号线黑屏无显示和提示无信号输入，可以通过按键恢复一下出厂值和刷mcu程序试试。还有必须得测下行场同步信号，先用示波器检查信号处理芯片的行场信号引脚，看信号是否异常，如正常，就要换个信号处理芯片试试了。
如果信号不正常，就要检查图中与行场信号线连接的电阻电容和稳压管了
驱动板故障引起开机暗屏

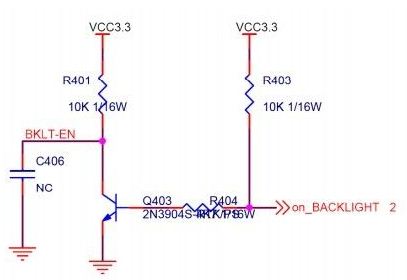

背光也是由驱动板上的信号处理芯片来控制的，一般都是通过控制三极管来控制的，看下图：
信号处理芯片发出on_backlight信号来控制q403
当背光没有开启时，on_backlight信号经过r403上拉为高电平，q403为pnp三极管，b>e所以导通，拉低BKLT_EN为低电平，高压板不工作
当要开启背光时，芯片发出低电平的on_backlight拉低q403的b极电压，q403截止，BKLT_EN经过r401上拉为高电平，高压板得到高电平的开启信号开始工作(某些机型是低电平的信号来开启背光的，道理一样)
这里没几个元件，很容易排查
驱动板引起的图像不正常，颜色不正常，有干扰，条纹，阴影之类的，比较难判断，只能一步一步排除了，用通用板点一下屏看是否正常，排除屏
恢复一下出厂设置，看看驱动板供电是否稳定，是否有电容滤波不良，电阻变质阻值变大，重新插拔屏线或更换屏线，加焊信号处理芯片和mcu，更新芯片，刷程序等等了，哪个简单顺手哪个先来
实在没头绪就只能换通用板了
最后重点
因为mcu是受软件控制的，所以出现mcu控制有关的故障时，都可以刷下程序解决(mcu芯片本身损坏的几率比程序被破坏少的多了)。
在软件控制下mcu能执行下面的操作，凡是与下面几条有关的都要考虑刷下程序，
1：开机后初始化液晶显示器的开机设置画面
2：检测输入视频信号，没有检测到信号则提示"无信号输入"，或者分辨率不正常时提示“超出频率范围”等
(损坏时典型的故障就是插入信号却依然提示无信号，上面讲过了)
3：响应按键命令，根据我们按键的命令修改寄存器的值，然后把修改的值存入eeprom,例如我们调了合适的亮度，以后就不用每次开机去调了(举例，比如按键失灵，按+ - menu auto等没反应的故障，刷下程序一般都ok,还有很多画面颜色不正常的故障是因为eeprom的数据被破坏，我们只要恢复下出厂设置，mcu会重新把设置存入eeprom，故障就能解决)
4：响应电源按键，如果现在是开机状态，那么按下电源按键后就关闭了，现在是关机状态，那么按下电源按键就打开了(上面也提到了，供电时钟复位，和芯片都正常，但按开机键没反应，刷下程序一般能解决，当然前提是按键板的各个按键都正常，某个按键不良时也会引起所有按键都瘫痪，或者时好时坏)
(如果板子上没有单独的mcu，那就是跟信号处理芯片集成在一起了，检修思路不变)
-----------------------------------------------------------------------------------------------------
逻辑板的典型故障

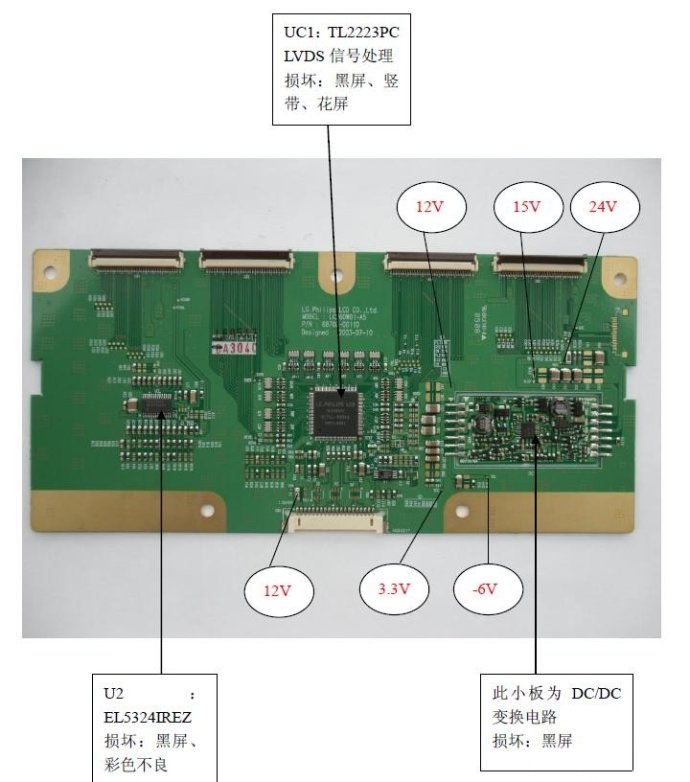

以LC260W01-A5逻辑板为例说明（自己的电视）
逻辑板的典型故障是：
无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。
可以测试上屏电压，5V或12V看屏型号而定。
再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。
从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，:
（4对——单6位；5对——单8位；8对——双6位；10对——双8位），
现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！
逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。
逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；
逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。
逻辑板维修总结（检修思路）
1。外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等；
2。测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；
3、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V ；2.5V；1.8V,1.2V 等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V)；
4。测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良；
5。检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。
其实液晶电视逻辑板，除了液晶屏LVDS 程序出故障外，其它故障还是好维修的。
所以我根据网友们的要求，去掉繁琐的内容，用通俗易懂的语言把液晶电视逻辑板维修思路，首先在中国家电维修网发表。
下面是液晶电视逻辑板的维修思路
（一）认识逻辑板与LVDS信号。
（二）怎样快速判断故障在液晶电视逻辑板电路上。
逻辑板是由屏厂家和屏配套提供的，逻辑板也叫:屏驱动板,中心控制板，TCON板。逻辑板的作用是把数字板送来的LVDS输入信号，（输入信号包含RGB数据信号、时钟信号和控制信号三大类。）通过逻辑板处理后，LVDS信号把以并行方式输入的TTL电平RGB数据信号转换成能驱动液晶屏的LVDS信号后，直接送往液晶面板侧的LVDS接收芯片，驱动液晶屏显示图像。
逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
什么是LVDS输出接口？LVDS是一种低压差分信号技术接口。为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
LVDS输出接口利用非常低的电压摆幅,在两条PCB走线或一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。采用LVDS输出接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbit／s的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。在维修中要注意：如果只看电路图，是不能从LVDS发送芯片的输出信号TXOUT－、TXOUT0＋中看出其内部到底包含哪些信号数据，以及这些数据是怎样排列的。因为，不同厂家生产的LVDS发送芯片，其输出数据排列方式可能是不同的。因此，液晶电视逻辑板上的LVDS发送芯片的输出数据格式必须与液晶面板LVDS接收芯片要求的数据格式相同，否则，逻辑板与液晶面板不匹配。这也是点屏配板时必须考虑的一个问题。这也是点屏配板的重要资料。
（二）怎样快速判断液晶电视逻辑板电路有故障
液晶电视逻辑板电路是否有故障，必须通过对各种相关信号进行检测才能判别，并且只有根据检测结果进行分析才能确认故障。下面是快速判断液晶电视逻辑板电路有故障的方法：
（1）检测逻辑板上，由数字图像处理电路送来的输入视频信号波型是否正常，若有正常的波型输入，说明前面的数字图像处理电路工作正常。
（2）检测逻辑板上由电源输入的电压是否正常，若输入电压正常，说明电源供电电路工作正常。
（3）检测逻辑板上屏线接口输出的液晶屏驱动信号波型是否正常，若无正常的液晶屏驱动信号波型输出，则有可能是逻辑板电路有故障。
-----------------------------------------------------------------------------------------------------
